MANUAL DE UTILIZADOR Stilo Pro Tronic GP 70 MEPAMSA

MANDO A DISTANCIA (OPCIONAL)

As instruções para uso aplicam-se a vários modelos deste aparelho. Por isso, é possível que estejam aqui descritas algumas características do equipamento que não digam respeito ao seu aparelho específico.

INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes de instalação ou utilização incorreta ou imprópria.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos podem ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de características fixada no interior do exaustor.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica da habitação dispõe de um sistema eficaz de ligação à terra.

Ligue o exaustor à conduta de fumos utilizando um tubo com diâmetro mínimo de 120 mm. O percurso do tubo de exaustão de fumo deve ser o mais curto possível.

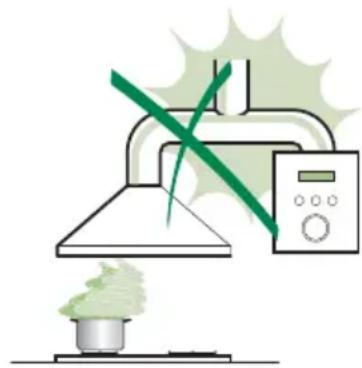

• Não ligue o exaustor a condutas de exaustão que transportem fumos de combustão (caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), é necessário que haja no aposento ventilação suficiente para impedir o retorno dos gases de escape. Deve haver uma abertura na cozinha que comunique diretamente com o exterior, para garantir a entrada de ar limpo. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente,

a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos voltem a entrar no aposento através do exaustor.

- No caso de danos no cabo elétrico, é necessário que seja substituído pelo serviço de assistência técnica, a fim de evitar quaisquer riscos.

• Se as instruções de instalação da placa de cozinha a gás indicarem uma distância acima desta superior à indicada, é necessário respeitá-las. Devem ser respeitados todos os regulamentos em matéria de evacuação de ar.
• Utilize apenas parafusos e peças pequenas apropriadas para o exaustor. Advertência: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.
• Ligue o exaustor à fonte de energia através de um interruptor bipolar com, pelos menos, 3 mm de distância entre os contactos.

UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.

- As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.

- Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.

- Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiados e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser que sejam vigiadas.

- “CUIDADO: As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.”

MANUTENÇÃO

• Desligue o interruptor de alimentação do aparelho ou retire a ficha da tomada de corrente, antes de realizar qualquer serviço de manutenção.
• Limpe e/ou substitua os filtros, respeitando os intervalos especificados pelo fabricante (perigo de incêndio).
• Os filtros antigordura devem ser limpos cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça.
• O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso.
• Se a limpeza do exaustor não for realizada de acordo com as instruções dadas, há risco de incêndio!
• Limpe o exaustor com um pano húmido e detergente líquido neutro.

O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

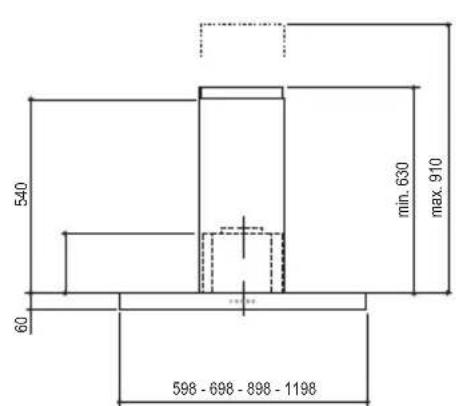

Dimensões

540 60 min. 630 max. 910 598 - 698 - 898 - 1198

300 150 108 259 470 260

Min. 500mm Min. 650mm

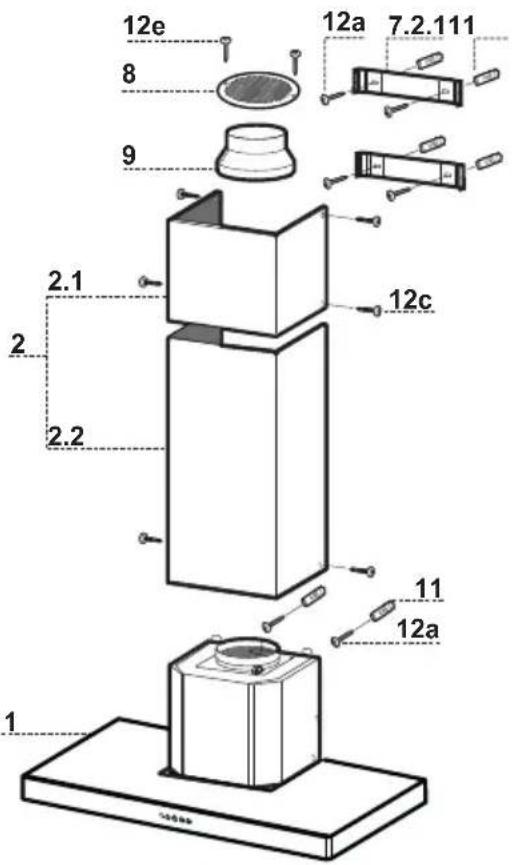

Componentes

Ref. Qtd Componentes do produto

1

1

Corpo do exaustor equipado com: Comandos,iluminação,grupo do ventilador e filtros

2 1 Chaminé telescópica formada por:
2.1 1 Chaminé Superior
2.2 1 Chaminé Inferior
8 1 Grade direccionada de saída de ar ø 125 mm
9 1 Flange de redução ø 150-120 mm

Réf. Qtd Componentes de instalação

7.2.1 2 Suportes de fixação da chaminé superior

11	6	Buchas
12a	6	Parafusos 4,2 x 44,4
12c	6	Parafusos 2,9 x 9,5
12e	2	Parafusos 2,9 x 9,5

Qtd Documentação

1 Manual de Instruções

12e 8 9 7.2.111 2.1 2 2.2 12c 11 12a 1

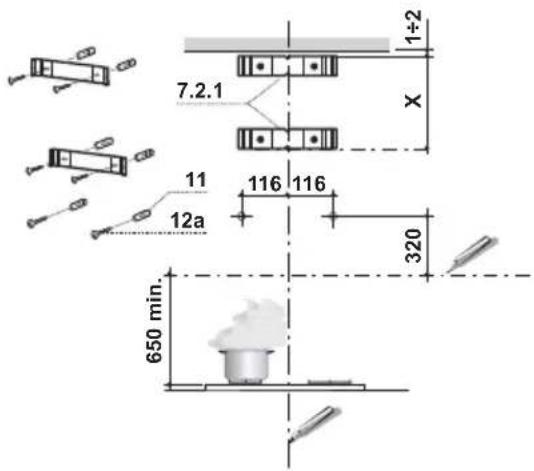

Perfuração da parede e fixação dos suportes

7.2.1 1÷2 X 11 116 116 12a 320 650 min.

Marque na parede:

• uma linha vertical que vá até ao tecto ou ao limite superior, ao centro da zona destinada à montagem do exaustor:
• uma linha horizontal a, pelo menos, 650 mm de distância acima da placa do fogão.
• Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical.
  • Marque os centros dos furos do suporte.
• Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior fornecida de série), alinhando o seu centro (entalhes) sobre a linha de referência vertical.
  • Marque os centros dos furos do suporte.
• Marque, com indicado, um ponto de referência a 116 mm de distância da linha de referência vertical, e 320 mm acima da linha de referência horizontal.
  • Repita esta operação do lado oposto.
  • Fure os pontos marcados com ø 8 mm.
• Introduza as buchas 11 nos furos.
• Fixe os suportes, utilizando os parafusos 12a (4.2 x 44.4) fornecidos com o aparelho.
• Aperte os 2 parafusos 12a (4,2 x 44,4), fornecidos com o aparelho, nos furos para fixação do corpo do exaustor, deixando uma fissura de 5-6 mm entre a parede e a cabeça do parafuso.

Montagem do corpo do extractor

• Antes de fixar o corpo do extractor, aperte os dois parafusos Vr situados nos pontos de montagem do corpo do extractor.
• Pendure o corpo do extractor nos dois parafusos 12a.
• Aperte totalmente os parafusos do suporte 12a.
• Ajuste os parafusos Vr para nivelar o corpo do extractor.

12a Vr

Ligações

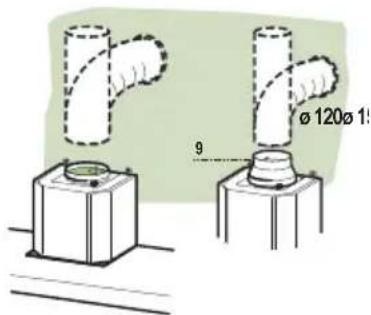

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de 120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes..

Ø 120Ø 1 9

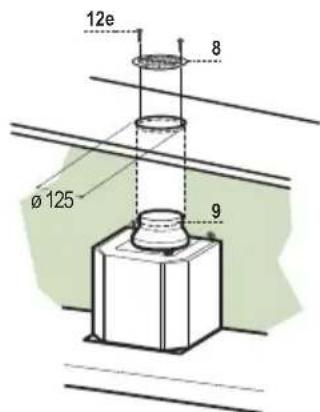

SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Faça um furo de ø 125 mm na prateleira presente acima do exaustor.
• Instale a flange de redução 9 na saída do corpo do exaustor.
• Ligue a saída do corpo do exaustor com a parte superior do móvel suspenso utilizando um tubo rígido ou flexível de 120 mm; esta escolha deve ser feita pelo instalador.
• Fixe a grade direcionada 8 na saída do ar reciclado com 2 parafusos 12e (2,9 x 9,5) fornecidos com o aparelho.
• Certifique-se da presença dos filtros anti-odor de carvão activo.

12e 8 Ø 125 9

LIGAÇÃO ELÉCTRICA

- Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm.

- Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do ventilador.

- Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.

- Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

Chaminé inferior

- Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.

- Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

7.2.1 12c 2.1 2 2.2 12c

ABCDEFGHIJKLMNOPQRSTUVWXYZH

Quadro de comandos

Tecla	Função Display
ALiga e desliga o motor de aspiração na velocidade I. Mostra a velocidade definida
BDiminui a velocidade de funcionamento. Mostra a velocidade definida
CAumenta a velocidade de funcionamento. Mostra a velocidade definida
DSe	Activa a velocidadeIntensaseja qual for a velocidade com que o motor estiver a funcionar, mesmo se estiver parado. Esta velocidade funciona durante um período de tempo limitado, 6 minutos, decorrido o qual o sistema regressa à velocidade defi-nida anteriormente. É indicada para condições de máxima emissão de fumos de cozedura.	Mostra, alternadamente,HEo tempo restante, uma vez por segundo.
	a tecla for mantida pressionada, durante cerca de 5 segun-dos, quando todas as cargas estão desligadas (Motor+ Luz), o alarme dos filtros de carvão activo Activa-se / Desactiva-se.	FC+Ponto(2piscadelas)-Alarme activo.FC+Ponto(1piscadela)-Alarme inactivo.
ECom	Função 24HActiva o motor com velocidade I e permite ao exaustor aspirar durante 10 minutos, de hora a hora.	Visualiza24e o ponto em baixo, à direita, pisca uma vez por segundo durante o funcionamento do motor.Desactiva-se fazendo pressão na tecla.
	om o alarme dos filtros disparado, se o utilizador premir esta tecla durante cerca de 3 segundos, o sistema fará o reset do alarme.Estas indicações só são visíveis se o motor estiver desligado.	FF pisca três vezes.Concluído o processo, a indicação anteriormente visualizada apaga-se:FGindica a necessidade de lavar os filtros metálicos antigordura. O alarme dispara ao fim de 100 horas de funcionamento efectivo do exaustor.FCindica a necessidade de substituir os filtros de carvão activo. Nesta altura devem lavar-se também os filtros metálicos antigordura. O alarme dispara ao fim de 200 horas de funcionamento efectivo do exaustor.
FSe	Função DelayPara accionar o processo de desligamento automático diferido de 30'. Indicado para completar a eliminação dos cheiros residuais. É activável de qualquer posição e desactiva-se premindo a tecla ou desligando o motor.	Mostra a velocidade de serviço e o ponto em baixo, à direita, pisca uma vez por segundo.
	mantida premida a tecla, durante cerca de 5 segundos, quando todas as cargas estão desligadas (Motor+ Luz), o telecomando Activa-se / Desactiva-se.	IR+Ponto(2piscadelas)-Telecomando activo.IR+Ponto(1piscadela)-Telecomando inactivo.
GLiga e desliga o sistema de iluminação com intensidade máxima.
HLiga e desliga o sistema de iluminação no modo Luz de Cortesia.

CONTROLE REMOTO (DE OPÇÃO)

É importante utilizar no controle remoto pilhas alcalinas de zinco-carvão de 1,5 V no formato padrão LR03-AAA (não incluído).

• Não coloque o controle remoto perto de fontes de calor.
• Não abandone as pilhas usadas no meio ambiente; essas devem ser depositadas em recipientes apropriados.

Também podem ser lavados na máquina de lavar louça e necessitam de lavagem sempre que aparecer escrito no display FG ou, pelo menos, cerca de 2 em 2 meses de utilização. No caso de utilização especialmente intensa têm de ser lavados com maior frequência.

Como apagar o sinal de alarme

• Desligue as luzes e o motor de aspiração. A seguir desactive a função 24h, se estiver activada.
• Pressione a tecla E (Ver parágrafo Utilização).

Limpeza dos filtros

• Retirar um filtro de cada vez, puxar e girar o punho no sentido contrário ao dos ponteiros do relógio.
• Lave os filtros, evitando dobrá-los, e deixe-os secar, antes de os voltar a montar. (A eventual alteração de cor da superfície do filtro que, com o tempo, se poderá verificar, não prejudica de modo nenhum a sua eficácia.)
• Reinstale-os, tendo o cuidado de manter a pega do filtro voltada para o lado exterior, visível.

Não é lavável nem regenerável. Tem de ser substituído quando aparecer escrito no display FC ou, pelo menos, de 4 em 4 meses. Se previamente activada, a sinalização de alarme disparará apenas quando o utilizador liga o motor de exaustão.

Activação do sinal de alarme

• Nos exaustores na versão filtrante, a sinalização do alarme por saturação dos filtros tem de ser activada na altura de instalação do exaustor, ou posteriormente.
• Desligue as luzes e o motor de exaustão.
• Prima a tecla D durante cerca de 5 segundos:
• 2 Piscadelas da inscrição FC+Ponto -- Alarme por saturação Filtro de C.A. ACTIVADO.
• 1 Piscadela da inscrição FC+Ponto -- Alarme por saturação Filtro de C.A. DESACTIVADO.

SUBSTITUIÇÃO DO FILTRO ANTI-ODOR DE CARVÃO ACTIVO

Como apagar o sinal de alarme

• Desligue as luzes e o motor de aspiração. A seguir desactive a função 24h, se estiver activada.
• Pressione a tecla E (Ver parágrafo Utilização).

Substituição do filtro

• Desmonte os filtros metálicos antigordura.
• Remova o filtro anti-odores de carvão activo saturado, manobrando os respectivos engates.
• Monte o filtro novo, prendendo-o no seu encaixe próprio.
• Monte de novo os filtros metálicos antigordura.

- Para substituição, contacte a assistência técnica ("Para compra, dirija-se à assistência técnica").

CE
