MANUAL DE UTILIZADOR PSR 10,8 LI BOSCH

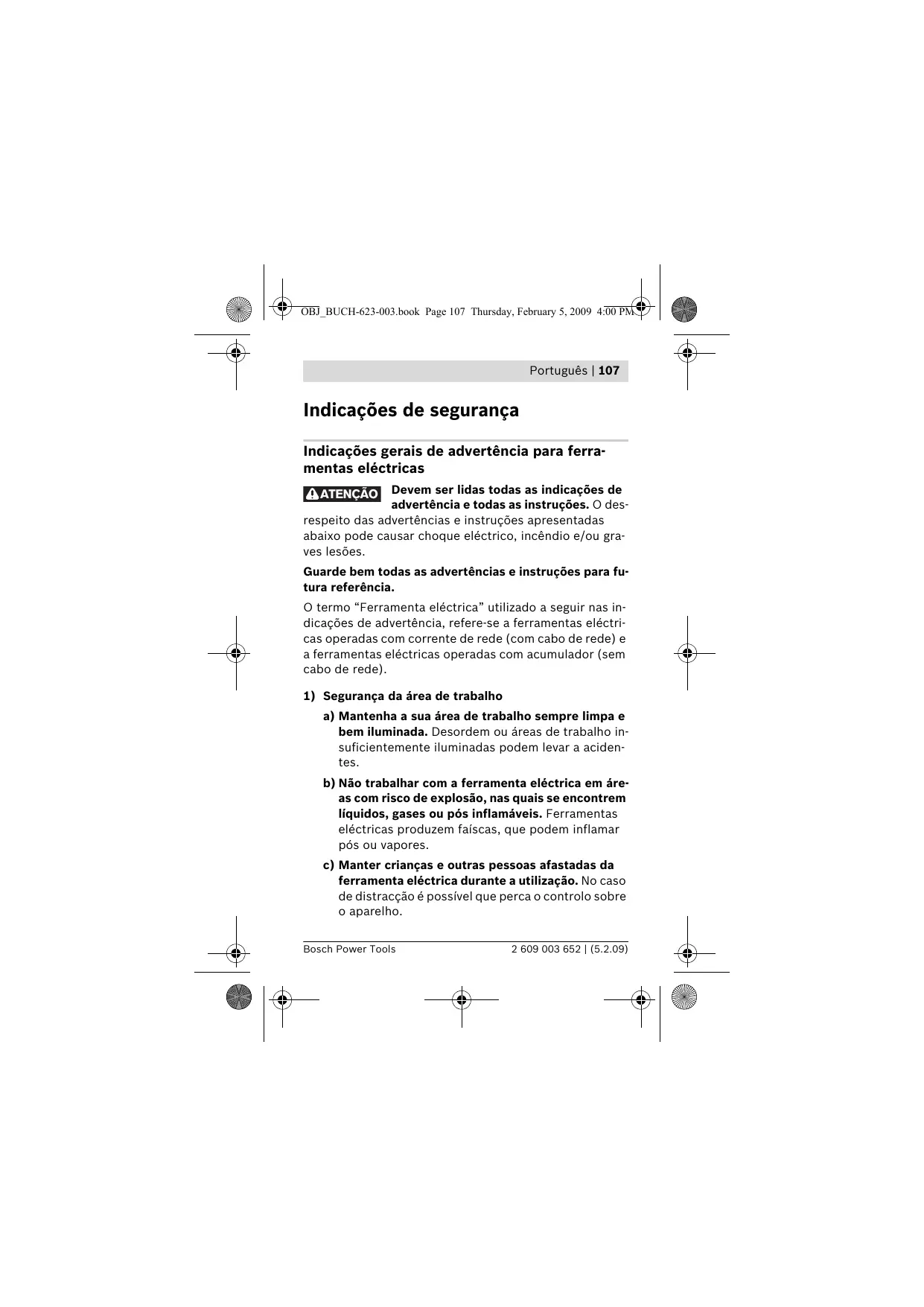

Bosch Power Tools OBJ_BUCH-623-003.book Page 107 Thursday, February 5, 2009 4:00 PM Português | 107 Indicações de segurança

Indicações gerais de advertência para ferramentas eléctricas Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. ATENÇÃO Guarde bem todas as advertências e instruções para futura referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 108 Thursday, February 5, 2009 4:00 PM 108 | Português

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. e) Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 109 Thursday, February 5, 2009 4:00 PM Português | 109 f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 110 Thursday, February 5, 2009 4:00 PM 110 | Português e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas

eléctricas a) Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. b) Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 111 Thursday, February 5, 2009 4:00 PM Português | 111 d) Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. e) Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

5) Manuseio e utilização cuidadosos de ferramentas

com acumuladores a) Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 112 Thursday, February 5, 2009 4:00 PM 112 | Português b) Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. c) Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo. d) No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de segurança para berbequins e aparafusadoras f Segurar o aparelho pelas superfícies isoladas ao executar trabalhos durante os quais a ferramenta de trabalho ou o parafuso possam atingir cabos eléctricos escondidos. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 113 Thursday, February 5, 2009 4:00 PM Português | 113 f Utilizar detectores apropriados, para encontrar cabos escondidos, ou consultar a companhia eléctrica local. O contacto com cabos eléctricos pode provocar incêndio e choques eléctricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais. f Desligar imediatamente a ferramenta eléctrica, caso a ferramenta de aplicação bloquear. Esteja atento para altos momentos de reacção que provoquem um contra-golpe. A ferramenta de trabalho é bloqueada quando: — a ferramenta eléctrica é sobrecarregada ou — se for emperrada na peça a ser trabalhada. f Segurar a ferramenta eléctrica com firmeza. Ao apertar ou soltar parafusos podem ocorrer, por instantes, altos momentos de reacção. f Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. f Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. f Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctrica. f Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 114 Thursday, February 5, 2009 4:00 PM 114 | Português f Não abrir o acumulador. Há risco de um curto-circuito. Proteger a ferramenta eléctrica contra calor, p.ex. também contra uma permanente radiação solar, e fogo. Há risco de explosão. f Em caso de danos e de utilização incorrecta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias. f Se o acumulador estiver com defeito, o fluido poderá escorrer e danificar as peças adjacentes. Controlar as peças em questão. Estas peças devem ser limpas e se necessário substituídas. Indicações de segurança para carregadores Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque eléctrico. f Não carregar acumuladores de outras marcas. O carregador só é apropriado para carregar acumuladores Bosch de iões de lítio com as tensões indicadas nos dados técnicos. Caso contrário, há risco de incêndio e explosão. f Manter o carregador limpo. Há risco de choque eléctrico devido a sujidade. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 115 Thursday, February 5, 2009 4:00 PM Português | 115 f Antes de cada utilização é necessário verificar o carregador, o cabo e a ficha. Não utilizar o carregador se forem verificados danos. Não abrir pessoalmente o carregador e só permita que seja reparado por pessoal qualificado e que só sejam utilizadas peças sobressalentes originais. Carregadores, cabos e fichas danificados aumentam o risco de um choque eléctrico. f Não operar o carregador sobre uma base facilmente inflamável (p. ex. papel, tecidos etc.) ou em ambiente combustível. Há perigo de incêndio devido ao aquecimento do carregador durante o carregamento. Descrição de funções Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Utilização conforme as disposições A ferramenta eléctrica é destinada para apertar e soltar parafusos, assim como para furar em madeira, metal, cerâmica e plástico. Só utilizar a ferramenta eléctrica se puder avaliar exactamente todas as funções e se for capaz de exetá-las sem limitações ou se tiver sido respectivamente instruído. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 116 Thursday, February 5, 2009 4:00 PM 116 | Português Componentes ilustrados A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas. 1 Bit de aparafusamento* 2 Mandril de aperto rápido 3 Anel de pré-selecção do binário 4 Indicação do sentido de rotação à direita 5 Indicação do estado de carga do acumulador 6 Indicação do sentido de rotação à esquerda 7 Lâmpada “Power Light” 8 Comutador do sentido de rotação 9 Interruptor de ligar-desligar 10 Carregador 11 Porta-pontas universal* 12 Parafuso de segurança para mandril de aperto rápido 13 Chave de sextavado interno* *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 117 Thursday, February 5, 2009 4:00 PM Português | 117 Dados técnicos Berbequim-aparafusador sem fio N° do produto Tensão nominal N° de rotações em ponto morto PSR 10,8 LI 3 603 J54 0..

máx. Ø de perfuração – Aço – Madeira

Faixa de aperto do mandril

3,0 Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 118 Thursday, February 5, 2009 4:00 PM 118 | Português Informação sobre ruídos/vibrações Valores de medição averiguados conforme EN 60745. O nível de pressão acústica avaliado como A do aparelho é tipicamente inferior a 70 dB(A). Incerteza K =3 dB. O nível de ruído durante o trabalho pode ultrapassar 80 dB(A). Usar um protector auricular! Valores totais de vibração (soma dos vectores das três direcções) determinadas conforme EN 60745: Furar em metal: Valor de emissão de vibrações ah <2,5 m/s2, incerteza K =1,5 m/s2, Aparafusar: Valor de emissão de vibrações ah <2,5 m/s2, incerteza K =1,5 m/s2. O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 119 Thursday, February 5, 2009 4:00 PM Português | 119 Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Declaração de conformidade Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 (aparelhos com acumuladores) ou EN 60335 (carregadores de acumuladores) conforme as disposições das directivas 2006/95/CE, 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009). Processo técnico em: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 120 Thursday, February 5, 2009 4:00 PM 120 | Português Montagem Carregar o acumulador (veja figura A) f Não utilizar outro carregador. O carregador fornecido está adaptado ao acumulador de Li-Iões montado na sua ferramenta eléctrica. f Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a chapa de identificação do carregador. Carregadores marcados para 230 V também podem ser operados com 220 V. Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização. O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador. O acumulador de iões de lítio está protegido por “Electronic Cell Protection (ECP)” contra descarga total. A ferramenta eléctrica é desligada através de um disjuntor de protecção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais. ATENÇÃO Não continuar a premir o interruptor de ligar-desligar após o desligamento automático da ferramenta eléctrica. O acumulador pode ser danificado. O processo de carga começa assim que introduzir a ficha de rede do carregador na tomada e colocar a aparafusadora sem fio sobre o carregador 10. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 121 Thursday, February 5, 2009 4:00 PM Português | 121 A indicação do estado de carga do acumulador 5 indica o progresso de carga. Durante o processo de carga a indicação pisca verde. O acumulador está completamente carregado, se a indicação verde estiver permanentemente acesa. O punho da ferramenta eléctrica aquece-se durante o processo de carga. Isto é normal. Separar o carregador da rede eléctrica se não for utilizado por muito tempo. A ferramenta eléctrica não pode ser utilizada durante o processo de carga; ela não está com defeito se não funcionar durante o processo de carga. Observar a indicação sobre a eliminação de forma ecológica. Troca de ferramenta (veja figura B) f Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. O veio de perfuração está bloqueado quando o interruptor de ligar-desligar 9 não está premido. Isto possibilita uma troca rápida, confortável e fácil da ferramenta de trabalho no mandril de brocas. Abrir o mandril de brocas de aperto rápido 2 girando no sentido de rotação n, até ser possível introduzir a ferramenta. Introduzir a ferramenta. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 122 Thursday, February 5, 2009 4:00 PM 122 | Português Atarraxar a bucha do mandril de brocas de aperto rápido 2 no sentido de rotação o firmemente com a mão, até escutar um clique. Isto trava automaticamente o mandril de brocas. O travamento solta-se novamente, logo que girar a bucha no sentido contrário para remover a ferramenta. Trocar o mandril de brocas (veja figuras C–E) f Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. O mandril de brocas de aperto rápido 2 está fixo com um parafuso de fixação de modo que não possa se soltar involuntariamente da árvore porta-brocas 12. Abrir completamente o mandril de brocas de aperto rápido 2 e girar o parafuso de segurança 12 no sentido de rotação n. O parafuso de segurança tem uma rosca à esquerda. Se o parafuso de segurança 12 estiver preso, deverá aplicar uma chave de fenda na cabeça do parafuso e soltar o parafuso de segurança através de um golpe no punho da chave de fenda. Desmontar o mandril de brocas (veja figura D) Introduzir uma chave para parafusos sextavados internos 13 como o lado curto, no mandril de aperto rápido 2. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 123 Thursday, February 5, 2009 4:00 PM Português | 123 Colocar a ferramenta eléctrica sobre uma base firme, p.ex. uma bancada de trabalho. Segurar firmemente a ferramenta eléctrica e soltar o mandril de brocas de aperto rápido 2 girando a chave de sextavado interior 13 no sentido de rotação n. Um mandril de brocas de aperto rápido demasiadamente apertado pode ser afrouxado com um leve golpe sobre o lado comprido da chave de mandril de brocas 13. Remover a chave de sextavado interior do mandril de brocas de aperto rápido e desaparafusá-lo completamente. Montar o mandril de brocas (veja figura E) A montagem do mandril de brocas de coroa de aperto rápido é realizada em sequência invertida. Nota: Após montar o mandril de aperto rápido, deverá reapertar o parafuso de segurança 12. O mandril de brocas deve ser apertado com um binário de aprox. 17–23 Nm. Aspiração de pó/de aparas f Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 124 Thursday, February 5, 2009 4:00 PM 124 | Português – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de protecção respiratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalhados, vigentes no seu país. Funcionamento Colocação em funcionamento Ajustar o sentido de rotação (veja figura F) Com o comutador de sentido de rotação 8 é possível alterar o sentido de rotação da ferramenta eléctrica. Com o interruptor de ligar-desligar pressionado 9 isto no entanto não é possível. Marcha à direita: Para furar e atarraxar parafusos, deverá pressionar o comutador de sentido de rotação 8 completamente para a esquerda. A indicação do sentido de rotação à direita 4 ilumina-se quando o interruptor de ligar-desligar 9 está premido e quando o motor está em funcionamento. Marcha à esquerda: Premir o comutador do sentido de rotação completamente para a direita 8 para soltar ou desatarraxar parafusos. A indicação do sentido de rotação à esquerda 6 ilumina-se quando o interruptor de ligar-desligar 9 está premido e quando o motor está em funcionamento. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 125 Thursday, February 5, 2009 4:00 PM Português | 125 Pré-seleccionar o binário Com o anel de pré-selecção do binário 3 é possível préseleccionar, com escalonamento, o binário necessário 10+1. Se a ferramenta de trabalho estiver correctamente ajustada, esta parará assim que o parafuso estiver aparafusado em linha com o material ou assim que que alcançar o binário ajustado. Se necessário, seleccionar um ajuste mais alto para soltar parafusos “Furar”. Furar Na posição “Furar” a embreagem de segurança está desactivada. Ligar e desligar Para a colocação em funcionamento da ferramenta eléctrica deverá pressionar o interruptor de ligar-desligar 9 e manter pressionado. A lâmpada 7 ilumina-se quando o interruptor de ligar-desligar 9 está parcialmente ou completamente premido e ilumina o local de trabalho se a luz ambiente não for suficiente. Para desligar a ferramenta eléctrica, deverá soltar novamente o interruptor de ligar-desligar 9. Ajustar o número de rotações O número de rotações da ferramenta eléctrica ligada pode ser regulada sem escalonamento, dependendo de quanto premir o interruptor de ligar-desligar 9. Uma leve pressão sobre o interruptor de ligar-desligar 9 proporciona um número de rotações baixo. Aumentando a pressão, é aumentado o n° de rotações. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 126 Thursday, February 5, 2009 4:00 PM 126 | Português Bloqueio automático do veio (Auto-Lock) Sempre que o interruptor de ligar-desligar 9 não estiver premido, a árvore porta-brocas e portanto a admissão da ferramenta está travada. Desta forma é possível apertar parafusos até mesmo com o acumulador descarregado ou utilizar a ferramenta eléctrica como chave de fendas. Travão de funcionamento por inércia Ao soltar o interruptor de ligar-desligar 9 é travado o mandril de brocas para evitar que a ferramenta de trabalho continue a girar. Ao atarraxar parafusos, só deverá soltar o interruptor de ligar-desligar 9, quando o parafuso estiver introduzido na peça a ser trabalhada, de modo que a cabeça esteja alinhada com a superfície. A cabeça do parafuso não entra na peça a ser trabalhada. Indicação do estado de carga do acumulador Com o interruptor de ligar-desligar semi-premido ou completamente premido, a indicação do estado de carga do acumulador 5 indica 9 durante alguns segundos o estado de carga do acumulador e é composto de um LED verde. LED Capacidade Luz verde permanente ≥ 70% Luz amarela permanente 30—70% Luz vermelha permanente ≤ 30% 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 127 Thursday, February 5, 2009 4:00 PM Português | 127 Protecção contra sobrecarga em dependência da temperatura A ferramenta eléctrica não pode ser sobrecarregada se for utilizada de acordo com as disposições. Se a carga for excessiva ou se a temperatura do acumulador ultrapassar os admissíveis 70 °C, a electrónica desligará a ferramenta eléctrica até esta retornar à faixa de temperatura de funcionamento optimizada. Além disso a indicação do estado de carga do acumulador 5 pisca três vezes em vermelho e a lâmpada 7 pisca três vezes em branco. Protecção contra descarga total O acumulador de iões de lítio está protegido por “Electronic Cell Protection (ECP)” contra descarga total. A ferramenta eléctrica é desligada através de um disjuntor de protecção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais. Indicações de trabalho f A ferramenta eléctrica só deve ser colocada sobre o parafuso quando estiver desligada. Ferramentas de trabalho em rotação podem escorregar. Recomendações Após prolongado trabalho com baixo n° de rotações, deveria permitir que a ferramenta eléctrica funcione em vazio durante aprox. 3 minutos com máximo n° de rotações, para poder arrefecer. Para furar metal só devem ser utilizadas brocas HSS (HSS=aço de corte rápido de alta potência) afiadas e em perfeito estado. O programa de acessórios Bosch garante a respectiva qualidade. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 128 Thursday, February 5, 2009 4:00 PM 128 | Português Antes de atarraxar parafusos, mais longos e maiores, em materiais duros, deveria furar com o diâmetro do núcleo da rosca até aproximadamente 2/3 do comprimento do parafuso. Manutenção e serviço Manutenção e limpeza f Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. f Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. O acumulador não funciona mais; dirija-se a um serviço pós-venda autorizado para ferramentas eléctricas Bosch. Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pós-venda autorizada para todas as ferramentas eléctricas Bosch para evitar riscos de segurança. Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch. Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 129 Thursday, February 5, 2009 4:00 PM Português | 129 Serviço pós-venda e assistência ao cliente O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: +351 (021) 8 50 00 00 Fax: +351 (021) 8 51 10 96 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: +55 (0800) 70 45446 E-Mail: sac@bosch-sac.com.br Transporte O acumulador foi testado conforme o manual UN ST/SG/AC.10/11/Rev.3 parte III, sub-capítulo 38.3. Ele é protegido contra sobre-pressão interior e contra curtocircuitos e tem dispositivos para evitar rupturas violentas e perigosas correntes de retorno. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 130 Thursday, February 5, 2009 4:00 PM 130 | Português A quantidade equivalente de lítio contida no acumulador é inferior aos respectivos valores limites. Por este motivo o acumulador, como unidade ou introduzido num aparelho, não está sujeito às leis nacionais nem internacionais para materiais perigosos. As leis para materiais perigosos podem no entanto ser relevantes para o transporte de vários acumuladores. Neste caso pode ser necessário manter certas condições especiais (p. ex. referentes à embalagem). Informações detalhadas estão disponíveis numa folha de instruções no seguinte endereço internet: http://purchasing.bosch.com/en/start/Allgemeines/ Download/index.htm. Eliminação Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Apenas países da União Europeia: Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 131 Thursday, February 5, 2009 4:00 PM Português | 131 Acumuladores/pilhas: Iões de lítio: Observar as indicações no capítulo “Transporte”, Página 129. Acumuladores/pilhas não devem ser deitados no lixo doméstico, nem no fogo nem na água. Acumuladores/pilhas devem ser recolhidos, reciclados ou eliminados de forma ecológica. Apenas países da União Europeia: Acumuladores e pilhas defeituosos ou gastos devem ser reciclados conforme a directiva 91/157/CEE. Accionar o interruptor de ligar-desligar 9 para retirar o acumulador da ferramenta eléctrica, até o acumulador estar completamente descarregado. Desaparafusar os parafusos da carcaça e retirar a cápsula da carcaça. Separar as conexões no acumulador e retirar o acumulador. Sob reserva de alterações. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 132 Thursday, February 5, 2009 4:00 PM 132 | Italiano Norme di sicurezza
