MODE D'EMPLOI PSR 10,8 LI BOSCH

Français . . . . . . . . . . . . . . . . . Page

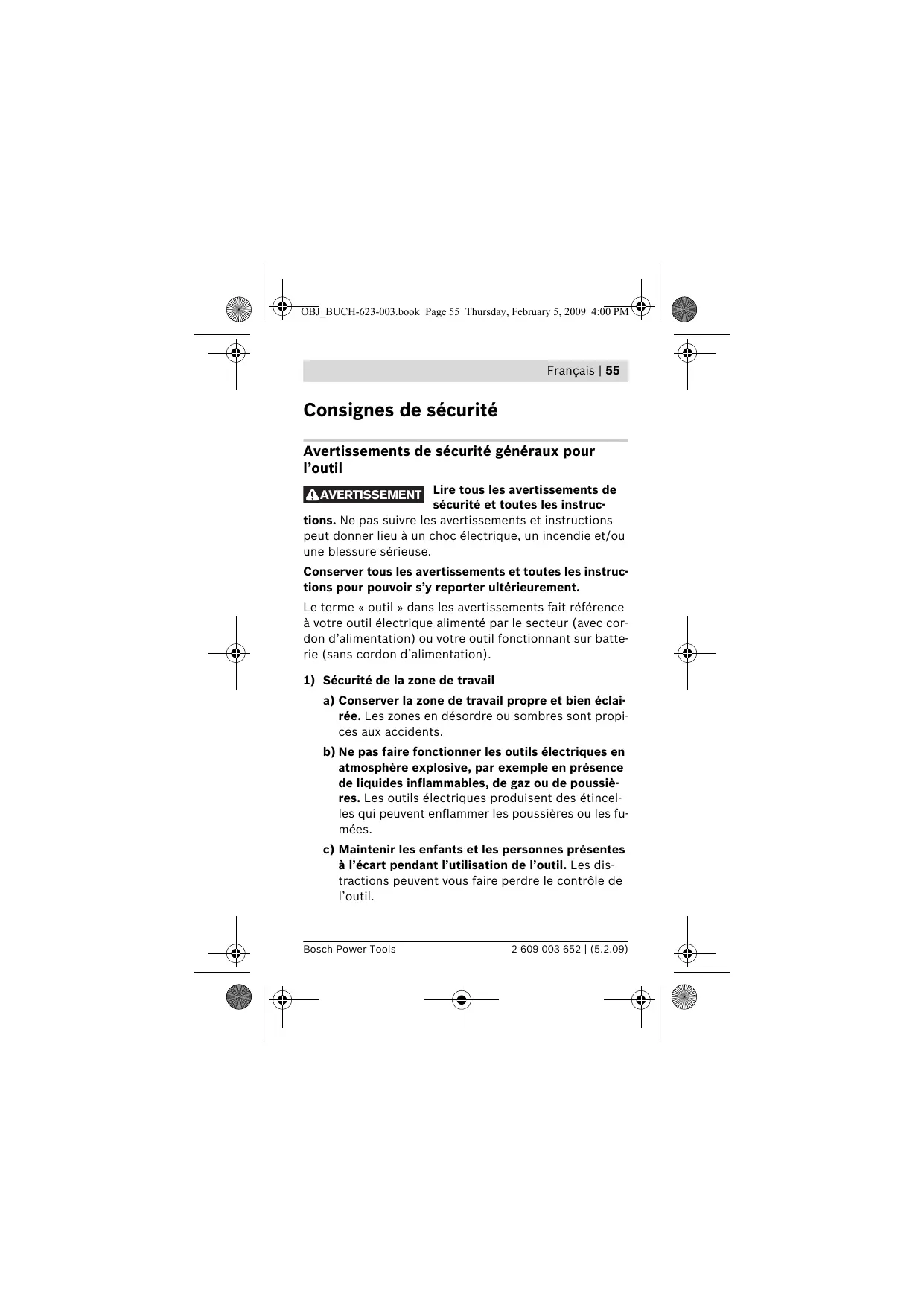

Consignes de sécurité

Avertissements de sécurité généraux pour l’outil AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil. 56 | Français

2) Sécurité électrique

a) ll faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique. 2 609 003 652 | (5.2.09) Français | 57

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes. c) Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. 58 | Français f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l’outil

a) Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer. c) Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil. d) Conserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices. 2 609 003 652 | (5.2.09) Français | 59 e) Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Utilisation des outils fonctionnant sur batteries et

précautions d’emploi a) Ne recharger qu’avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries. b) N’utiliser les outils qu’avec des blocs de batteries spécifiquement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. 60 | Français c) Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court-circuitage des bornes d’une batterie entre elles peut causer des brûlures ou un feu. d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie ; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.

6) Maintenance et entretien

a) Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l’outil est maintenue. Avertissements de sécurité pour perceuses et visseuses f Tenir l’outil par les surfaces de préhension isolées, lors de la réalisation d’une opération au cours de laquelle l’organe de coupe ou la vis peut entrer en contact avec un câblage non apparent. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur. 2 609 003 652 | (5.2.09) Français | 61 f Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d’approvisionnement locales. Un contact avec des conduites d’électricité peut provoquer un incendie ou un choc électrique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels. f Arrêtez immédiatement l’appareil électrique lorsque l’outil coince. Attendez-vous à des couples de réaction importants causant un contrecoup. L’outil se bloque lorsque : – l’appareil électrique est surchargé ou – lorsqu’il coince dans la pièce à travailler. f Bien tenir l’appareil électroportatif. Lors du vissage ou du dévissage, il peut y avoir des couples de réaction instantanés élevés. f Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que tenue dans les mains. f Tenir propre la place de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables. f Avant de déposer l’outil électroportatif, attendre que celui-ci soit complètement à l’arrêt. L’outil risque de se coincer, ce qui entraîne une perte de contrôle de l’outil électroportatif. 62 | Français f Avant d’effectuer des travaux sur l’appareil (p. ex. travaux d’entretien, changement d’outils, etc.) et avant de le transporter ou stocker, toujours mettre le commutateur de sens de rotation en position médiane. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. f Ne pas ouvrir l’accu. Risque de court-circuit. Protégez l’outil électroportatif de toute source de chaleur, comme par ex. l’exposition directe au soleil et au feu. Il y a risque d’explosion. f En cas d’endommagement et d’utilisation non conforme de l’accu, des vapeurs peuvent s’échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires. f Lorsque l’accu est défectueux, du liquide peut sortir et enduire les objets avoisinants. Contrôler les éléments concernés. Les nettoyer ou, le cas échéant, les remplacer. Instructions de sécurité pour chargeurs Ne pas exposer le chargeur à la pluie ou à l’humidité. La pénétration d’eau dans un chargeur augmente le risque d’un choc électrique. f Ne pas charger des accus autres que ceux indiqués ci-dessous. Le chargeur n’est approprié que pour charger des accus à ions lithium Bosch des tensions indiquées dans les caractéristiques techniques. Sinon, il y a risque d’incendie et d’explosion. f Maintenir le chargeur propre. Un encrassement cause le risque de choc électrique. 2 609 003 652 | (5.2.09) Français | 63 f Avant toute utilisation, contrôler le chargeur, la fiche et le câble. Ne pas utiliser le chargeur si des défauts sont constatés. Ne pas ouvrir le chargeur soi-même et ne le faire réparer que par une personne qualifiée et seulement avec des pièces de rechange d’origine. Des chargeurs, câbles et fiches endommagés augmentent le risque d’un choc électrique. f Ne pas utiliser le chargeur sur un support facilement inflammable (tel que papier, textiles etc.) ou dans un environnement inflammable. L’échauffement du chargeur lors du processus de charge augmente le risque d’incendie. Description du fonctionnement Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Utilisation conforme L’outil électroportatif est conçu pour le vissage et le dévissage des vis ainsi que pour le perçage dans le bois, le métal, le céramique et les matières plastiques. N’utilisez l’outil électroportatif que lorsque vous vous rendez compte de toutes ses fonctions et êtes capable de l’utiliser sans réserves ou après avoir reçu des instructions correspondantes. Eléments de l’appareil La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique. 1 Embout* 2 Mandrin automatique 3 Bague de réglage de présélection du couple 4 Indicateur du sens de rotation vers la droite 5 Voyant lumineux indiquant l’état de charge de l’accu 6 Indicateur du sens de rotation vers la gauche 7 Lampe « Power Light » 8 Commutateur du sens de rotation 9 Interrupteur Marche/Arrêt 10 Chargeur 11 Porte-embout universel* 12 Vis de blocage pour mandrin à serrage rapide 13 Clé mâle coudée pour vis à six pans creux* *Les accessoires décrits ou montrés ne sont pas compris dans l’emballage standard. Vous trouverez les accessoires complets dans notre programme d’accessoires. 2 609 003 652 | (5.2.09) Caractéristiques techniques Perceuse-visseuse sans fil PSR 10,8 LI N° d’article Tension nominale Vitesse de rotation en marche à vide 3 603 J54 0..

10,8 tr/min 0–410 Couple max. vissage dur/tendre suivant ISO 5393

Ø perçage max. – Acier – Bois

Plage de serrage du mandrin

0,95 Poids suivant EPTA-Procédure 01/2003 Accu Capacité Nombre éléments d’accu 1,3

Chargeur N° d’article Durée de charge

3,0 Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier. Bosch Power Tools 2 609 003 652 | (5.2.09) Bruits et vibrations Valeurs de mesure déterminées conformément à EN 60745. La mesure réelle (A) du niveau de pression acoustique de l’outil est en général inférieur à 70 dB(A). Incertitude K =3 dB. Le niveau sonore en fonctionnement peut dépasser 80 dB(A). Porter une protection acoustique ! Valeurs totales des vibrations (somme vectorielle de trois sens) relevée conformément à EN 60745 : Perçage du métal : Valeur d’émission vibratoire ah <2,5 m/s2, incertitude K =1,5 m/s2, Vissage : Valeur d’émission vibratoire ah <2,5 m/s2, incertitude K =1,5 m/s2. L’amplitude d’oscillation indiquée dans ces instructions d’utilisation a été mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d’outils électroportatifs. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L’amplitude d’oscillation représente les utilisations principales de l’outil électroportatif. Si l’outil électroportatif est cependant utilisé pour d’autres applications, avec d’autres outils de travail ou avec un entretien non approprié, l’amplitude d’oscillation peut être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée de travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. 2 609 003 652 | (5.2.09) Français | 67 Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets de vibrations, telles que par exemple : Entretien de l’outil électroportatif et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail. Déclaration de conformité Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 (appareils sans fil) respectivement EN 60335 (chargeurs électriques) conformément aux termes des réglementations 2006/95/CE, 2004/108/CE, 98/37/CE (jusqu’au 28.12.2009), 2006/42/CE (à partir du

29.12.2009).

Dossier technique auprès de : Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Montage Charger l’accu (voir figure A) f Ne pas utiliser un autre chargeur. Le chargeur fourni avec l’appareil est adapté à l’accumulateur à ions lithium intégré dans votre appareil électroportatif. f Tenir compte de la tension du réseau ! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique du chargeur. Les chargeurs marqués 230 V peuvent également être mis en service sous 220 V. Note : L’accu est fourni en état de charge faible. Afin de garantir la puissance complète de l’accu, charger complètement l’accu dans le chargeur avant la première mise en service. L’accu à ions lithium peut être rechargé à tout moment, sans que sa durée de vie n’en soit réduite. Le fait d’interrompre le processus de charge n’endommage pas l’accu. Grâce à la « Electronic Cell Protection (ECP) », l’accu à ions lithium est protégé contre une décharge profonde. Lorsque l’accumulateur est déchargé, l’outil électroportatif s’arrête grâce à un dispositif d’arrêt de protection : L’outil de travail ne tourne plus. Après la mise hors fonctionnement automatique de l’outil électroportatif, ne plus appuyer sur l’interrupteur Marche/Arrêt. L’accu peut être endommagé. ATTENTION Le processus de charge commence dès que la fiche de secteur du chargeur est branchée sur la prise de courant et que la visseuse sans fil est placée sur le chargeur 10. 2 609 003 652 | (5.2.09) Français | 69 Le voyant lumineux indiquant l’état de charge de l’accu 5 indique la progression du processus de charge. Le voyant lumineux clignote vert lors du processus de charge. L’accu est complètement chargé lorsque le voyant lumineux vert reste constamment allumé. La poignée de l’outil électroportatif chauffe durant le processus de charge. Ceci est normal. Débrancher le chargeur lorsque celui-ci n’est pas utilisé pendant un certain temps. Pendant le processus de charge, il n’est pas possible d’utiliser l’outil électroportatif ; il n’est pas défectueux lorsqu’il ne fonctionne pas pendant le processus de charge. Respectez les indications concernant l’élimination. Changement de l’outil (voir figure B) f Avant d’effectuer des travaux sur l’appareil (p. ex. travaux d’entretien, changement d’outils, etc.) et avant de le transporter ou stocker, toujours mettre le commutateur de sens de rotation en position médiane. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. Lorsque l’interrupteur Marche/Arrêt 9 n’est pas appuyé, la broche de perçage est bloquée. Ceci permet un changement aisé, facile et rapide de l’outil de travail dans le mandrin de perçage. Ouvrir le mandrin automatique 2 par un mouvement de rotation dans le sens de rotation n jusqu’à ce que l’outil puisse être monté. Mettre en place l’outil. 70 | Français Tournez fortement à la main la douille du mandrin automatique 2 dans le sens de rotation o jusqu’à ce qu’un clic se fasse entendre. Le mandrin de perçage se trouve alors verrouillé automatiquement. Le verrouillage peut être desserré lorsqu’on tourne la douille en sens inverse afin d’enlever l’outil. Changement du mandrin de perçage (voir figures C–E) f Avant d’effectuer des travaux sur l’appareil (p. ex. travaux d’entretien, changement d’outils, etc.) et avant de le transporter ou stocker, toujours mettre le commutateur de sens de rotation en position médiane. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. Le mandrin automatique 2 est fixé à l’aide d’une vis de blocage 12 afin de ne pas se détacher par mégarde de la broche de perçage. Ouvrir complètement le mandrin à serrage rapide 2 et dévisser la vis de blocage 12 dans le sens de rotation n. Tenir compte du fait que la vis de blocage dispose d’un filet à gauche. Si la vis de blocage 12 est coincée, placer un tournevis sur la tête de la vis et desserrer la vis de blocage en donnant un coup sur la poignée du tournevis. Démontage du mandrin de perçage (voir figure D) Serrer le bout court d’une clé mâle pour vis à six pans creux 13 dans le mandrin automatique 2. 2 609 003 652 | (5.2.09) Français | 71 Poser l’outil électroportatif sur un support stable, p.ex. un établi. Maintenir l’outil électroportatif 2 et desserrer le mandrin automatique en tournant la clé pour vis à six pans creux 13 dans le sens de rotation n. Au cas où le mandrin automatique serait coincé, il suffit de donner un coup léger sur le bout long de la clé pour vis à six pans creux 13 afin de le desserrer. Enlever la clé pour vis à six pans creux du mandrin automatique et desserrer complètement le mandrin automatique. Montage du mandrin de perçage (voir figure E) Le montage du mandrin automatique s’effectue dans l’ordre inverse. Note : Après le montage du mandrin automatique, resserrer la vis de blocage 12. Le mandrin de perçage doit être serré avec un couple de serrage de 17–23 Nm environ. Aspiration de poussières/de copeaux f Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées cancérigènes, surtout en connexion avec des additifs pour le traitement de bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. 72 | Français – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire de la classe de filtre P2. Respectez les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter. Mise en marche Mise en service Régler le sens de rotation (voir figure F) Avec le commutateur de sens de rotation 8 le sens de rotation de l’outil électroportatif peut être inversé. Ceci n’est cependant pas possible, quand l’interrupteur Marche/Arrêt 9 est appuyé. Rotation à droite : Pour percer et visser, tourner le commutateur du sens de rotation 8 à fond vers la gauche. L’indicateur du sens de rotation vers la droite 4 s’allume lorsque l’interrupteur Marche/Arrêt 9 est actionné et que le moteur tourne. Rotation à gauche : Pour desserrer ou dévisser des vis, tourner le commutateur du sens de rotation 8 à fond vers la droite. L’indicateur du sens de rotation vers la gauche 6 s’allume lorsque l’interrupteur Marche/Arrêt 9 est actionné et que le moteur tourne. 2 609 003 652 | (5.2.09) Français | 73 Présélection du couple A l’aide de la bague de réglage de présélection du couple 3, il est possible de présélectionner le couple nécessaire par 10+1 étapes. Lorsque le réglage du couple est correct, l’outil de travail est arrêté dès que la vis est juste au même niveau que la surface du matériau et que le couple réglé est atteint. Pour dévisser les vis, éventuellement choisir un réglage plus élevé ou régler sur le symbole « Perçage ». Perçage Dans la position « Perçage » l’embrayage à crans est désactivé. Mise en Marche/Arrêt Pour mettre l’outil électroportatif en marche, appuyer sur l’interrupteur Marche/Arrêt 9 et le maintenir appuyé. La lampe 7 s’allume lorsque l’interrupteur Marche/Arrêt 9 est enfoncé un peu ou complètement et permet d’éclairer la zone de travail lorsque l’éclairage est mauvais. Pour arrêter l’outil électroportatif relâchez l’interrupteur Marche/Arrêt 9. Réglage de la vitesse de rotation Il est possible de régler sans à-coups la vitesse de rotation de l’outil électroportatif en opération suivant la façon dont on appuie sur l’interrupteur Marche/Arrêt 9. Une pression légère sur l’interrupteur Marche/Arrêt 9 entraîne une faible vitesse de rotation. Plus la pression augmente, plus la vitesse de rotation est élevée. 74 | Français Blocage automatique de la broche (Auto-Lock) L’interrupteur Marche/Arrêt 9 n’étant pas appuyé, la broche de perçage et donc le porte-outil sont bloqués. Ceci permet de visser des vis même si l’accu est déchargé ou bien de se servir de l’outil électroportatif comme d’un tournevis classique. Frein de ralentissement Dès qu’on lâche l’interrupteur Marche/Arrêt 9, le mandrin de perçage est freiné afin d’empêcher le ralentissement par inertie de l’outil de travail. Lors du serrage de vis, ne relâchez l’interrupteur Marche/Arrêt 9 que lorsque la vis ne déborde plus la pièce à travailler. La tête de la vis ne sera pas enfoncée dans la pièce à travailler. Voyant lumineux indiquant l’état de charge de l’accu Le voyant lumineux indiquant l’état de charge de l’accu 5 indique l’état de charge de l’accu pendant quelques secondes, lorsque l’interrupteur Marche/Arrêt 9 est enfoncé à moitié ou complètement, et consiste d’une LED tricolore. LED Capacité Lumière verte permanente ≥ 70% Lumière jaune permanente 30—70% Lumière rouge permanente ≤ 30% 2 609 003 652 | (5.2.09) Français | 75 Protection contre surcharge en fonction de la température Si vous utilisez l’outil électroportatif conformément à sa conception, il ne peut pas subir de surcharge. Lors d’une sollicitation trop élevée ou lors d’un dépassement de la température d’accu admissible de 70 °C, l’électronique arrête l’outil électroportatif jusqu’à ce que la température se retrouve dans la plage de température de service admissible. En plus, dans le cas d’une surcharge, le voyant lumineux indiquant l’état de charge 5 clignote trois fois rouge et la lampe 7 clignote trois fois blanc. Protection de décharge profonde Grâce à la « Electronic Cell Protection (ECP) », l’accu à ions lithium est protégé contre une décharge profonde. Lorsque l’accumulateur est déchargé, l’outil électroportatif s’arrête grâce à un dispositif d’arrêt de protection : L’outil de travail ne tourne plus. Instructions d’utilisation f Poser l’outil électroportatif sur la vis seulement lorsque l’appareil est éteint. Les outils de travail en rotation peuvent glisser. Conseils Après avoir travaillé à une petite vitesse de rotation pendant une période relativement longue, faire travailler l’outil électroportatif à vide à la vitesse de rotation maximale pendant une durée de 3 minutes environ afin de le laisser refroidir. 76 | Français Pour percer dans le métal, n’utiliser que des forets HSS aiguisés et en parfait état (HSS = aciers super rapides). La gamme d’accessoires Bosch vous assure la qualité nécessaire. Avant de visser des vis d’un certain diamètre et d’une certaine longueur dans des matériaux durs, il est recommandé d’effectuer un préperçage à l’aide du diamètre de l’âme du filet d’environ 2/3 de la longueur de vis. Entretien et service après-vente Nettoyage et entretien f Avant d’effectuer des travaux sur l’appareil (p. ex. travaux d’entretien, changement d’outils, etc.) et avant de le transporter ou stocker, toujours mettre le commutateur de sens de rotation en position médiane. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. f Tenez toujours propres l’outil électroportatif ainsi que les ouïes de ventilation afin d’obtenir un travail impeccable et sûr. Au cas où l’accu ne fonctionnerait plus, veuillez vous adresser à une station de service après-vente agréée pour outillage Bosch. Dans le cas où un remplacement de la fiche de raccordement s’avère nécessaire, ceci ne doit être effectué que par Bosch ou une station de service après-vente agréée pour outillage Bosch afin d’éviter des dangers de sécurité. 2 609 003 652 | (5.2.09) Français | 77 Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch. Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique. Service après-vente et assistance des clients Notre service après-vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.bosch-pt.com Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l’achat, l’utilisation et le réglage de vos produits et leurs accessoires. France Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : +33 (0143) 11 90 06 Fax : +33 (0143) 11 90 33 E-Mail : sav.outillage-electroportatif@fr.bosch.com N° Vert : +33 (0800) 05 50 51 www.bosch.fr 78 | Français Belgique, Luxembourg Tel. : +32 (070) 22 55 65 Fax : +32 (070) 22 55 75 E-Mail : outillage.gereedschap@be.bosch.com Suisse Tel. : +41 (044) 8 47 15 12 Fax : +41 (044) 8 47 15 52 Transport L’accu a été testé suivant le manuel de l’ONU ST/SG/AC.10/11/Rév.3 partie III, chapitre 38.3. Il est doté d’une protection effective contre une surpression intérieure et les courts-circuits ainsi que de dispositifs empêchant toute destruction par la force et un courant de retour dangereux. La quantité d’équivalent de lithium se trouvant dans l’accu est inférieure aux valeurs limites correspondantes. En tant que pièce détachée ou intégrée dans un appareil, un accu n’est donc pas soumis aux prescriptions concernant les transports de matériaux dangereux. Cependant ces prescriptions peuvent s’appliquer au transport de plusieurs accus. Dans un tel cas, il peut s’avérer nécessaire de respecter certaines conditions particulières, par ex. pour l’emballage). Pour des informations supplémentaires, consulter la fiche technique en langue anglaise sous : http://purchasing.bosch.com/en/start/Allgemeines/ Download/index.htm. 2 609 003 652 | (5.2.09) Elimination des déchets Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée. Seulement pour les pays de l’Union Européenne : Ne jetez pas votre appareil électroportatif avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée. Accus/piles : Ion lithium : Veuiller respecter les indications données dans le chapitre « Transport », page 78. Ne pas jeter les accus/piles dans les ordures ménagères, ni dans les flammes ou l’eau. Les accus/piles doivent être collectés, recyclés ou éliminés en conformité avec les réglementations se rapportant à l’environnement. 80 | Français Seulement pour les pays de l’Union Européenne : Les accus/piles usés ou défectueux doivent être recyclés conformément à la directive 91/157/CEE. Les accus/piles dont on ne peut plus se servir peuvent être déposés directement auprès de : Suisse Batrec AG 3752 Wimmis BE Pour sortir l’accu de l’outil électroportatif, appuyer sur l’interrupteur Marche/Arrêt 9 jusqu’à ce que l’accu soit complètement déchargé. Desserrer les vis du carter et enlever la coque du carter. Débrancher les connexion sur l’accu et enlever celui-ci. Sous réserve de modifications. 2 609 003 652 | (5.2.09)
