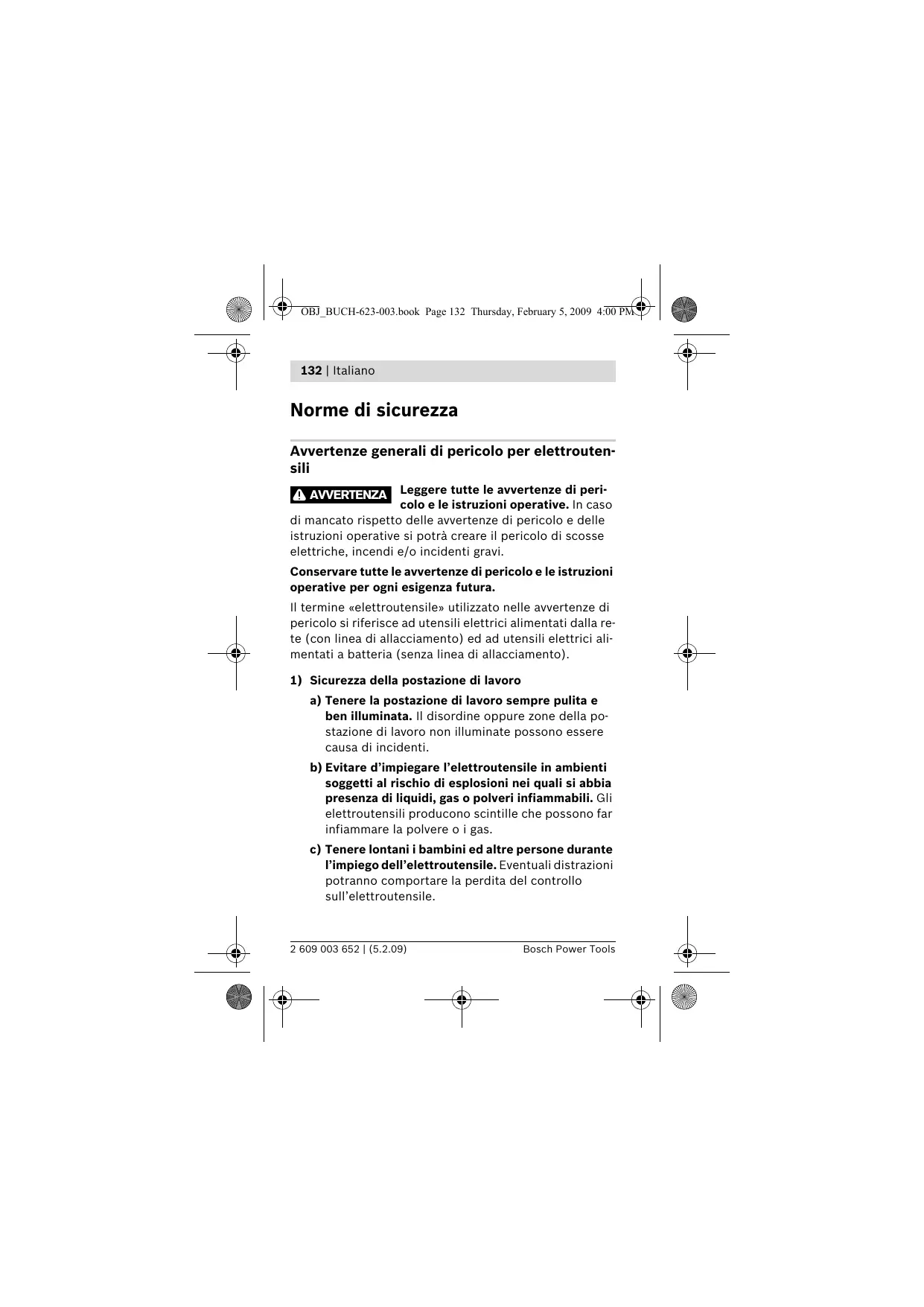

Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. AVVERTENZA Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 133 Thursday, February 5, 2009 4:00 PM Italiano | 133

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 134 Thursday, February 5, 2009 4:00 PM 134 | Italiano f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 135 Thursday, February 5, 2009 4:00 PM Italiano | 135 d) Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli elettroutensili

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 136 Thursday, February 5, 2009 4:00 PM 136 | Italiano b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 137 Thursday, February 5, 2009 4:00 PM Italiano | 137 g) Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Trattamento ed utilizzo appropriato di utensili dotati

di batterie ricaricabili a) Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. b) Avere cura d’impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 138 Thursday, February 5, 2009 4:00 PM 138 | Italiano d) In caso d’impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Indicazioni di sicurezza per trapani ed avvitatori f Tenere l’apparecchio per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio oppure la vite potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’apparecchio, causando una scossa elettrica. f Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 139 Thursday, February 5, 2009 4:00 PM Italiano | 139 f Spegnere immediatamente l’elettroutensile quando l’utensile accessorio si blocca. Aspettarsi sempre alti momenti di reazione che possono provocare un contraccolpo. L’utensile accessorio si blocca quando: – l’elettroutensile è sottoposto a sovraccarico oppure – prende angolature improprie nel pezzo in lavorazione. f Tenere sempre ben saldo l’elettroutensile. Serrando a fondo ed allentando le viti è possibile che si verifichino temporaneamente alti momenti di reazione. f Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. f Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva. f Prima di posare l’elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L’accessorio può incepparsi e comportare la perdita di controllo dell’elettroutensile. f Prima di effettuare lavori all’elettroutensile (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore di avvio/di arresto. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 140 Thursday, February 5, 2009 4:00 PM 140 | Italiano f Non aprire la batteria. Vi è il pericolo di un corto circuito. Proteggere l’elettroutensile dal calore, p.es. anche dall’irradiamento solare continuo e dal fuoco. Esiste pericolo di esplosione. f In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie. f In caso di batterie difettose vi può essere una fuoriuscita di liquidi che possono umettare oggetti vicini. Controllare le relative parti. Pulire queste parti e, se il caso, sostituirle. Indicazioni di sicurezza per caricabatteria Custodire il caricabatteria al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un caricabatteria va ad aumentare il rischio d’insorgenza di scosse elettriche. f Non caricare batterie di altra fabbricazione. Il caricabatteria è idoneo esclusivamente per operazioni di ricarica di batterie Bosch agli ioni di litio con tensioni indicate sotto dati tecnici. In caso contrario si viene a creare il pericolo di incendio e di esplosione. f Avere cura di mantenere il caricabatteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 141 Thursday, February 5, 2009 4:00 PM Italiano | 141 f Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica. f Non utilizzare il caricabatteria su basi facilmente infiammabili (p. es. carta, tessuti ecc.) oppure in ambienti infiammabili. Per via del riscaldamento del caricabatteria che si ha durante la fase di ricarica si viene a creare il pericolo di incendio. Descrizione del funzionamento Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Uso conforme alle norme La macchina è idonea per avvitare e svitare viti ed anche per forare nel legname, nel metallo, nella ceramica e nelle materie plastiche. Utilizzare l’elettroutensile esclusivamente se sono state completamente valutate tutte le funzioni e possono essere effettuate senza limitazioni oppure sono state mantenute le relative istruzioni. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 142 Thursday, February 5, 2009 4:00 PM 142 | Italiano Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Bit cacciavite* 2 Mandrino autoserrante 3 Anello di regolazione preselezione della coppia 4 Visualizzazione della direzione di marcia, rotazione destrorsa 5 Indicatore dello stato di carica della batteria 6 Visualizzazione della direzione di marcia, rotazione sinistrorsa 7 Illuminazione del punto di avvitatura «PowerLight» 8 Commutatore del senso di rotazione 9 Interruttore di avvio/arresto 10 Dispositivo di carica 11 Portabit universale* 12 Vite di serraggio per mandrino autoserrante 13 Chiave per vite a esagono cavo* *L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 143 Thursday, February 5, 2009 4:00 PM Italiano | 143 Dati tecnici Cacciaviti/avvitatore a batteria PSR 10,8 LI Codice prodotto 3 603 J54 0..

10,8 min-1 0–410 Mass. momento di coppia avvitamento di giunti rigidi/elastici conforme alla norma ISO 5393

Campo di serraggio del mandrino

0,95 Tensione nominale Numero di giri a vuoto Peso in funzione della EPTA-Procedure 01/2003 Batteria ricaricabile Autonomia Li-Ionen

Numero degli elementi della batteria ricaricabile 1,3

Stazione di ricarica Codice prodotto 2 607 225 489 (EU) 2 607 225 491 (UK) 2 607 225 611 (AUS) Tempo di ricarica

3,0 Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 144 Thursday, February 5, 2009 4:00 PM 144 | Italiano Informazioni sulla rumorosità e sulla vibrazione Valori misurati conformemente alla norma EN 60745. Il livello di pressione acustica stimato A della macchina ammonta ad un valore minore di 70 dB(A). Incertezza della misura K =3 dB. Il livello di rumore durante il lavoro può superare 80 dB(A). Usare la protezione acustica! Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformemente alla norma EN 60745: Foratura nel metallo: Valore di emissione dell’oscillazione ah <2,5 m/s2, Incertezza della misura K =1,5 m/s2, Avvitatura: Valore di emissione dell’oscillazione ah <2,5 m/s2, Incertezza della misura K =1,5 m/s2. Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, Il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 145 Thursday, February 5, 2009 4:00 PM Italiano | 145 Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p. es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro. Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 (macchine a batteria) oppure EN 60335 (caricatori batteria) in base alle prescrizioni delle direttive 2006/95/CE, 2004/108/CE, 98/37/CE (fino al 28.12.2009), 2006/42/CE (a partire dal 29.12.2009). Fascicolo tecnico presso: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 146 Thursday, February 5, 2009 4:00 PM 146 | Italiano Montaggio Caricare la batteria (vedi figura A) f Non utilizzare mai un altro tipo di caricabatteria. Il caricabatteria fornito in dotazione è adattato alla batteria ricaricabile agli ioni di litio di cui è dotato l’elettroutensile. f Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla stazione di ricarica. Stazioni di ricarica previste per l’uso con 230 V possono essere azionate anche a 220 V. Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l’intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica. La batteria ricaricabile a ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un’interruzione dell’operazione di ricarica non danneggia la batteria ricaricabile. La batteria ricaricabile agli ioni di litio non è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento completo. In caso di batteria scarica l’elettroutensile si spegne attraverso un interruttore automatico: Il portautensile od accessorio non si muove più. ATTENZIONE Dopo la disattivazione automatica dell’elettroutensile non continuare a premere l’interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni. L’operazione di ricarica inizia non appena si inserisce la spina della stazione di ricarica nella presa di alimentazione e si applica dunque l’avvitatore a batteria nella stazione di ricarica 10. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 147 Thursday, February 5, 2009 4:00 PM Italiano | 147 L’indicatore dello stato di carica della batteria 5 indica il progresso della carica. Durante l’operazione di ricarica l’indicatore lampeggia verde. La batteria ricaricabile è completamente carica quando l’indicatore è illuminato permanentemente verde. Durante l’operazione di ricarica l’impugnatura dell’elettroutensile si riscalda. Ciò è normale. I caso di pause maggiori, si consiglia di staccare il caricabatteria dalla rete di alimentazione. Durante l’operazione di ricarica l’elettroutensile non può essere utilizzato, lo stesso non è difettoso se durante l’operazione di ricarica non funziona. Si prega di attenersi alle indicazioni relative allo smaltimento. Cambio degli utensili (vedi figura B) f Prima di effettuare lavori all’elettroutensile (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore di avvio/di arresto. Quando non si preme l’interruttore di avvio/arresto 9 il mandrino autoserrante si blocca. Ciò permette di sostituire l’utensile accessorio nel mandrino autoserrante in maniera veloce, comoda e semplice. Aprire il mandrino autoserrante 2 ruotando nel senso di rotazione n fino a quando l’utensile può essere inserito. Inserire l’utensile. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 148 Thursday, February 5, 2009 4:00 PM 148 | Italiano Chiudere manualmente con forza la boccola del mandrino autoserrante 2 nel senso di rotazione o fino a quando si sente un clic. In questo modo il mandrino viene bloccato automaticamente. Per sbloccarlo di nuovo quando si intende togliere l’utensile accessorio, si gira la boccola anteriore in senso contrario. Sostituzione del mandrino (vedi figure C–E) f Prima di effettuare lavori all’elettroutensile (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore di avvio/di arresto. Il mandrino autoserrante 2 è assicurato contro allentamento accidentale dal mandrino portapunta con una vite di serraggio 12. Aprire completamente il mandrino autoserrante 2 e svitare la vite di serraggio 12 nel senso di rotazione n. Tenere presente che la vite di serraggio ha una filettatura sinistrorsa. Se la vite di sicurezza 12 dovesse essere bloccata, applicare un cacciavite sulla testa della vite ed allentare la vite di serraggio dando un colpo sull’impugnatura del cacciavite. Smontaggio del mandrino autoserrante (vedi figura D) Inserire il gambo corto della chiave a brugola 13 anteriormente nel mandrino portapunta 2. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 149 Thursday, February 5, 2009 4:00 PM Italiano | 149 Posare l’elettroutensile su un basamento piano e resistente, p.es. un banco di lavoro. Tenere saldamente l’elettroutensile e sbloccare il mandrino autoserrante 2 girando la chiave per vite ad esagono cavo 13 nel senso di rotazione n. In caso di mandrino autoserrante bloccato è possibile sbloccarlo dando un leggero colpo sul lungo gambo della chiave per vite ad esagono cavo 13. Togliere la chiave per vite ad esagono cavo dal mandrino autoserrante e svitare completamente il mandrino autoserrante. Montaggio del mandrino autoserrante (vedi figura E) Il montaggio del mandrino autoserrante avviene eseguendo inversamente le stesse operazioni. Nota bene: Una volta eseguito il montaggio del mandrino autoserrante, avvitare di nuovo la vite di serraggio 12. Il mandrino portapunta deve essere stretto con un momento di coppia pari a 17–23 Nm. Aspirazione polvere/aspirazione trucioli f Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 150 Thursday, February 5, 2009 4:00 PM 150 | Italiano – Provvedere per una buona aerazione del posto di lavoro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i materiali da lavorare. Uso Messa in funzione Impostazione del senso di rotazione (vedi figura F) Con il commutatore del senso di rotazione 8 è possibile modificare il senso di rotazione dell’elettroutensile. Comunque, ciò non è possibile quando l’interruttore di avvio/arresto 9 è premuto. Rotazione destrorsa: Per forare ed avvitare viti premere il commutatore del senso di rotazione 8 verso sinistra fino all’arresto. La visualizzazione della direzione di marcia rotazione destrorsa 4 si illumina quando si aziona l’interruttore di avvio/arresto 9 ed il motore è in funzione. Rotazione sinistrorsa: Per allentare oppure svitare viti, premere completamente il commutatore del senso di rotazione 8 verso destra fino alla battuta di arresto. La visualizzazione della direzione di marcia rotazione sinistrorsa 6 si illumina quando si aziona l’interruttore di avvio/arresto 9 ed il motore è in funzione. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 151 Thursday, February 5, 2009 4:00 PM Italiano | 151 Preselezione della coppia Con l’anello di regolazione per la preselezione della coppia 3 è possibile regolare la coppia richiesta su 10+1 livelli. Se la coppia è ben regolata, l’elettroutensile si ferma non appena la testa della vite arriva ad essere a filo con la superficie del materiale oppure si raggiunge la coppia impostata. Per svitare viti, regolare eventualmente su un livello maggiore oppure regolare sul simbolo «Foratura». Foratura Alla posizione «Foratura» il disinserimento automatico è disattivato. Accendere/spegnere Per accendere l’elettroutensile premere l’interruttore di avvio/arresto 9 e tenerlo premuto. La lampadina 7 è illuminata in caso di interruttore di avvio/arresto 9 premuto leggermente oppure premuto completamente e consente l’illuminazione del settore di lavoro in caso di condizioni di luce sfavorevoli. Per spegnere l’elettroutensile rilasciare di nuovo l’interruttore di avvio/arresto 9. Regolazione del numero di giri È possibile regolare la velocità dell’elettroutensile in funzione operando con la pressione che si esercita sull’interruttore avvio/arresto 9. Esercitando una leggera pressione sull’interruttore di avvio/arresto 9 si ha una velocità bassa. Aumentando la pressione si aumenta la velocità. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 152 Thursday, February 5, 2009 4:00 PM 152 | Italiano Blocco automatico del mandrino (Auto-Lock) Quando l’interruttore di avvio/arresto 9 non è premuto si blocca il mandrino e con esso il mandrino portautensile. In questo modo è possibile avvitare viti anche in caso di batteria scarica oppure utilizzare l’elettroutensile come cacciavite. Freno di arresto graduale Rilasciando l’interruttore avvio/arresto 9 il mandrino autoserrante viene frenato impedendo in questo modo una fase di arresto dell’utensile accessorio. Avvitando viti, rilasciare l’interruttore avvio/arresto 9 solo dopo che la vite sia stata avvitata a filo nel pezzo in lavorazione. In questo caso la testa della vite non penetra nel pezzo in lavorazione. Indicatore dello stato di carica della batteria L’indicatore dello stato di carica della batteria 5 con interruttore di avvio/arresto 9 premuto parzialmente oppure premuto completamente indica per alcuni secondi lo stato di carica della batteria ed è costituito da un LED luminoso a tre colori. LED Autonomia Spia luminosa permanente verde ≥ 70% Spia luminosa permanente gialla 30—70% Spia luminosa permanente rossa ≤ 30% 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 153 Thursday, February 5, 2009 4:00 PM Italiano | 153 Protezione termosensibile contro sovraccarichi In caso di uso corretto non è possibile sottoporre l’elettroutensile a carico eccessivo. In caso di carico eccessivo oppure di superamento della temperatura ammessa della batteria ricaricabile pari a 70 °C il sistema elettronico spegne l’elettroutensile fino a quando non avrà di nuovo raggiunto il campo di temperatura ottimale per l’esercizio. Inoltre, in caso di sovraccarico, l’indicato dello stato di carico della batteria 5 lampeggia tre volte rosso e la lampadina 7 tre volte bianco. Protezione contro lo scaricamento totale La batteria ricaricabile agli ioni di litio non è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento completo. In caso di batteria scarica l’elettroutensile si spegne attraverso un interruttore automatico: Il portautensile od accessorio non si muove più. Indicazioni operative f Applicare l’elettroutensile sulla vite soltanto quando è spento. Utensili accessori in rotazione possono scivolare. Suggerimenti In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l’elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità. Per forature nel metallo impiegare solo punte HSS perfettamente affilate (HSS = acciaio superrapido). Una rispettiva qualità viene garantita dal programma accessori Bosch. Volendo avvitare viti di dimensioni maggiori in materiale duro, eseguire prima un foro pari al diametro interno del filetto e per circa 2/3 della lunghezza completa della vite. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 154 Thursday, February 5, 2009 4:00 PM 154 | Italiano Manutenzione ed assistenza Manutenzione e pulizia f Prima di effettuare lavori all’elettroutensile (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore di avvio/di arresto. f Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione. Se la batteria ricaricabile non dovesse più funzionare, rivolgersi ad un Centro per il Servizio Clienti elettroutensili Bosch autorizzato. Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata dalla Bosch oppure da un centro di assistenza clienti autorizzato per elettroutensili Bosch per evitare pericoli per la sicurezza. Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 155 Thursday, February 5, 2009 4:00 PM Italiano | 155 Servizio di assistenza ed assistenza clienti Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all’acquisto, impiego e regolazione di apparecchi ed accessori. Italia Officina Elettroutensili Robert Bosch S.p.A. c/o GEODIS Viale Lombardia 18 20010 Arluno Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 Fax: +39 (02) 36 96 86 77 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Tel.: +41 (044) 8 47 15 13 Fax: +41 (044) 8 47 15 53 Trasporto La batteria ricaricabile è stata collaudata secondo il manuale UN [Recommendations on the Transport of Dangerous Goods, Manual of Tests and Criteria] ST/SG/AC.10/11/Rev.3 Parte III, sottoparagrafo 38.3. Essa è dotata sia di un’efficace protezione contro la sovrappressione interna e pericolo di corto circuito che di dispositivi adatti ad impedirne una rottura dovuta a sovraccarico ed il pericolo di corrente inversa. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 156 Thursday, February 5, 2009 4:00 PM 156 | Italiano La quantità di equivalente di litio contenuta nella batteria ricaricabile si trova al di sotto dei valori di soglia vigenti. Per questo motivo la batteria ricaricabile quale singolo elemento o come elemento applicato in una macchina non rientra tra i prodotti considerati particolarmente pericolosi nelle norme nazionali o internazionali. In caso di trasporto di diverse batterie ricaricabili, può comunque darsi il caso che le norme relative ai prodotti pericolosi acquistino rilevanza. In questo caso può essere necessario attenersi alle speciali condizioni (p. es. l’imballaggio) in esse prescritte. Per ulteriori informazioni è possibile consultare il foglio di istruzioni in lingua inglese reperibile al seguente sito internet: http://purchasing.bosch.com/ en/start/Allgemeines/Download/index.htm. Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. 2 609 003 652 | (5.2.09) Bosch Power Tools OBJ_BUCH-623-003.book Page 157 Thursday, February 5, 2009 4:00 PM Italiano | 157 Batterie ricaricabili/Batterie: Li-Ion: Si prega di tener presente le indicazioni riportare nel paragrafo «Trasporto», pagina 155. Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell’acqua. Ogni tipo di batteria esaurita deve essere, riciclata oppure smaltita rispettando rigorosamente la protezione dell’ambiente. Solo per i Paesi della CE: Ogni tipo di batteria difettosa oppure esaurita deve essere riciclata secondo la direttiva 91/157/CEE. Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso: Italia Ecoelit Viale Misurata 32 20146 Milano Tel.: +39 02 / 4 23 68 63 Fax: +39 02 / 48 95 18 93 Svizzera Batrec AG 3752 Wimmis BE Per estrarre la batteria ricaricabile dall’elettroutensile, premere l’interruttore di avvio/arresto 9 fino al momento in cui la batteria ricaricabile si sarà scaricata completamente. Svitare completamente le viti della carcassa e togliere il rivestimento portante a guscio. Staccare i collegamenti alla batteria ricaricabile ed estrarre la batteria ricaricabile. Con ogni riserva di modifiche tecniche. Bosch Power Tools 2 609 003 652 | (5.2.09) OBJ_BUCH-623-003.book Page 158 Thursday, February 5, 2009 4:00 PM 158 | Nederlands Veiligheidsvoorschriften
