MANUAL DE UTILIZADOR PWS 9-125 CE BOSCH

Manual de instruções

Istruzioni d'uso

Gebruiksaanwijzing

Disco lijador segmentado (plato pulidor de fibra)

Disco lijador segmentado (plato pulidor de fibra)

Dados técnicos do aparelho

Rebarbadora		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
No de encomenda		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potência nominal
absorvida *	[W]	700	720	720	720
Potência útil *	[W]	390	400	400	400
Rotações em vazio	[min ^-1 ]	11 000	11 000	11 000	11 000
Discos abrasivos- , máx.	[mm]	115/125	100	115	125
Rosca de veio de rectificação		M 14	M 10	M 14	M 14
Constant-Electronic		–	–	–	–
Pré-selecção de número de rotação		–	–	–	–
Peso (sem accessório), aprox.	[kg]	1,50	1,50	1,50	1,50
Classe de protecção		☐ / II	☐ / II	☐ / II	☐ / II

Rebarbadora		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
No de encomenda		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potência nominal
absorvida *	[W]	720	800	850	900
Potência útil *	[W]	400	420	430	440
Rotações em vazio	[min ^-1 ]	11 000	2 800–11 000	2 800–11 000	2 800–11 000
Discos abrasivos-∅, máx.	[mm]	115/125	125	125	125
Rosca de veio de rectificação		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Pré-selecção de número de rotação		-	●	●	●
Peso (sem acessório), aprox.	[kg]	1,50	1,50	1,50	1,50
Classe de protecção		☐ / II	☐ / II	☐ / II	☐ / II

Por favor observar o número de encomenda da sua máquina. A designação comercial de diversas máquinas pode variar.
* As indicações valem para tensões nominais de [U] 230/240 V. Estas indicações podem variar no caso de tensões mais baixas e modelos específicos de países.

Pré-selecção de número de rotação (Tipo CE)

Material	Aplicação	Ferramenta	Roda de ajuste
Plástico	Polir	Boina de lã de codeiro	1
	Lixamento fino	Disco de feltro para polir	1
Metal	Lixamento fino	Disco de pano para polir	1
	Retirar tinta	Lixa	2–3
Madeira, metal	Escovas, desenferrujar	Escova tipo tacho, lixa	3
Metal, pedra	Lixar	Disco abrasivo	4–6
Metal	Desbastar	Disco de desbastar	6
Pedra*	Cortar*	Disco de corte e carril de guia	6

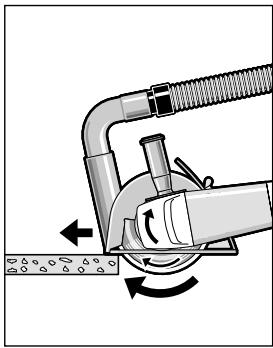

* Apenas é permitido cortar pedras utilizando o carril de guia (acessório).

Utilização de acordo com as disposições

O aparelho é determinado para cortar, desbastar e escovar materiais de metal e de pedra, sem utilizar água. Para cortar pedras é necessário utilizar um carril de guia.

No caso de aparelhos com comando electrónico: Com ferramentas abrasivas admissíveis, também é possível utilizar o aparelho para lixar e polir.

Informações sobre ruído e vibrações

Valores de medida de acordo com EN 50 144.

O nível de ruído avaliado A do aparelho é tipicamente: Nível de pressão acústica 88 dB (A). Nível de potência acústica 101 dB (A).

Utilize protectores auriculares!

A aceleração avaliada é tipicamente de 5,0 m/s ^2 . Utilizando o punho adicional com amortecimento de vibrações, a vibração da mão e do braço no punho adicional é normalmente inferior a 2,5 m/s ^2 .

Elementos do aparelho

1 Interruptor de ligar/desligar
2 Rodela de ajuste do número de rotações (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)
3 Punho adicional
4 Tecla de travamento de veio
5 Veio de rectificação
6 Capa de protecção
7 Alavanca de aperto
8 Flange de admissão (no caso do veio de rectificação M 14 com O-Ring)
9 Disco de desbastar/cortar*
10 Porca de aperto
11 Porca de aperto rápido SDS-clic (para veio de rectificação M 14)*
12 Protecção para as mãos*
13 Prato de lixar de borracha*
14 Lixa*
15 Porca redonda*
16 Escova tipo tacho*
17 Carril de guia com capa de aspiração*
18 Disco de diamante para cortar*
19 Flange de admissão M 10

* Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento!

Para sua segurança

Um trabalho seguro com o aparelho só é possível após ter lido completamente as instruções de serviço e as indicações de segurança e após observar rigorosamente as indicações nelas contidas. Adicionalmente deverá seguir as indicações gerais de segurança que se encontram no caderno em anexo. Uma instrução prática é vantajosa.

■ Usar óculos de protecção e protecção para os ouvidos.
Para a sua segurança, use também outros utensílios de segurança pessoal, como por exemplo luvas de protecção, sapatos firmes e robustos, capacete e avental.
■ Durante o trabalho são produzidos pós que podem ser nocivos à saúde, inflamáveis ou explosivos. São necessárias medidas de protecção adequadas.
Por exemplo: Alguns pós são considerados cancerígenos. Utilize uma apropriada aspiração de pó/aparas e use uma máscara de protecção contra pó.
Pó de metal leve pode queimar ou explodir. Sempre manter o local de trabalho limpo, pois misturas de material são extremamente perigosas.
- Caso o cabo de rede for danificado ou cortado durante o trabalho, não toque no cabo. Tire imediatamente a ficha da tomada. Jamais utilizar o aparelho com um cabo danificado.
Aparelhos utilizados ao ar livre devem ser conectados através de um interruptor de protecção contra corrente residual com uma corrente de activação de no máximo 30 mA. Não utilizar o aparelho na chuve ou em ambientes húmidos.
■ Ao trabalhar com o aparelho, segure-o sempre com ambas as mãos e mantenha uma posição firme.
■ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa através de dispositivos de fixação ou torno de bancada está mais fixo do que quando segurado com a mão.
■ Conduzir o cabo sempre por detrás da máquina.
■ Sempre desligar o aparelho antes de depositá-la e aguardar até que o aparelho páre completamente.

No caso de falha de corrente ou se fôr puxada a tomada de corrente, deverá destravar imediatamente o interruptor de ligar/desligar e colocar na posição desligada. Isto evita um novo arranque involuntário.

■ O aparelho só deve ser utilizado para cortes a seco/polimento a seco.

■ O punho adicional 3 deve ser montado durante todos os trabalhos com o aparelho.

■ Apenas segurar a ferramenta eléctrica pelas superfícies de manuseio isoladas, caso a ferramenta de utilização possa entrar em contacto com uma tubulação escondida no muramento ou o próprio cabo eléctrico.

O contacto com um cabo que conduz tensão eléctrica, colocará sob tensão as partes de metal expostas da ferramenta e pode levar a um choque eléctrico.

■ Utilize aparelhos detectores apropriados para detectar cabos de alimentação ou peça apoio da sua firma de abastecimento.

O contacto com cabos eléctricos pode provocar incêndio e choque eléctrico. O dano de uma linha de gás pode levar a uma explosão. Uma perfuração de um tubo de água provoca um dano material ou pode provocar um choque eléctrico.

Para trabalhos com discos de desbastar ou de cortar, é necessário que a capa de protecção 6 esteja montada. Para trabalhos com o prato de lixar de borracha 13 ou com a mós tipo tacho 16/escova de disco/disco abrasivo em leque, é recomendável montar a protecção para mãos 12 (acessório).

■ Use uma aspiração a vácuo para pó de pedras ao trabalhar com as tais. O aspirador de pó deve ser aprovado para aspirar pó de pedras. Usar um carril de guia para cortar pedras.

■ Materiais que contém amianto não devem ser trabalhados.

■ Apenas utilize ferramentas abrasivas, com um número de rotações admissível que seja no mínimo tão alto como o número de rotações em vazio do aparelho.

■ Controlar as ferramentas abrasivas antes da utilização. A ferramenta abrasiva deve estar perfeitamente montada e deve poder girar livremente. Realizar um funcionamento de ensaio sem carga, durante no mínimo 30 segundos. Ferramentas abrasivas danificadas, descentradas ou vibrantes não devem ser utilizadas.

■ Proteger as ferramentas abrasivas contra golpes, trepidações e gordura.

■ Só contactar a peça a ser trabalhada quando o aparelho já estiver ligado.

- Não toque nas ferramentas abrasivas em rotação.

- Observar o sentido de rotação. Sempre seguir o aparelho de forma que faíscas ou pó de lixar voem para longe do corpo.

■ Ao lixar metais voam faíscas. Observe que nenhuma pessoa corra perigo. Devido ao perigo de incêndio, não devem encontra-se materiais inflamáveis nas proximidades (área de vôo de faíscas).

■ Cuidado ao abrir cavidades p. ex. em paredes portantes: Veja as indicações sobre a estática.

■ O aparelho reage com movimentos bruscos, quando o disco de corte é bloqueado. Neste caso o aparelho deve ser desligado imediatamente.

■ Observar as dimensões dos discos abrasivos. O diâmetro do orifício deve ajustar-se à flange de admissão 8 (M 14), 19 (M 10). Não utilizar peças de redução ou adaptadores.

- Jamais utilize discos de corte para desbastar. Não pressionar lateralmente os discos de corte.

- Observe as indicações do fabricante sobre a montagem e a aplicação da ferramenta abrasiva.

■ Cuidado! A lixa funciona por inércia após desligar o aparelho.

- Não fixar o aparelho com um torno de bancada.

■ Jamais deverá permitir que crianças utilizem este aparelho.

A Bosch só pode assegurar um funcionamento perfeito do aparelho, se para este aparelho foram utilizados acessórios originais previstos para tal.

Indicações sobre a estática

Aberturas em paredes portantes devem ser realizadas de acordo com a norma DIN 1053 parte 1 ou com as disposições do respectivo país.

É imprescindível seguir estas directivas. Antes de iniciar o trabalho, deverá consultar o especialista em estática, o arquitecto ou os responsáveis pela obra.

Montar os dispositivos de protecção

■ Tirar a ficha da tomada antes do todos os trabalhos no aparelho.

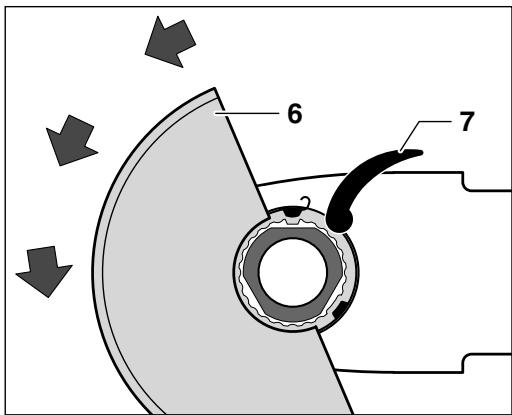

Capa de protecção

Para trabalhos com discos de desbastar ou de cortar, é necessário que a capa de protecção 6 esteja montada.

Abrir a alavanca de aperto 7.

Colocar a capa de protecção 6 sobre a garganta do fuso do aparelho, conforme indicado na figura. Os ressaltos de codificação da capa de protecção devem coincidir com os respectivos entalhes na garganta do fuso.

6 7

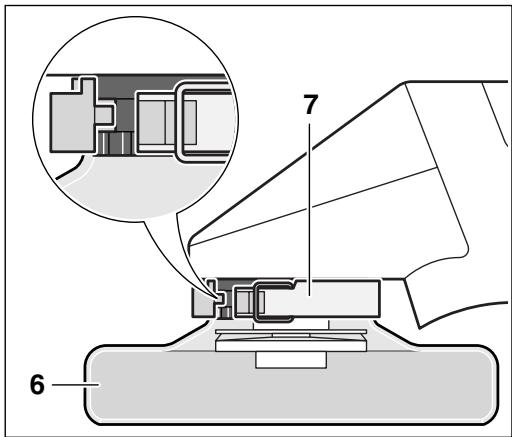

Pressionar a capa de protecção sobre a garganta do fuso, até que o colar da capa de protecção esteja apoiado na flange do aparelho e os ressaltos de codificação engatem na ranhura da garganta do fuso.

Girar a capa de protecção 6 no sentido contrário dos ponteiros do relógio, para a posição necessária (posição de trabalho).

Ajustar a capa de protecção 6, de modo que seja evitado um vôo de faísca na direcção do operador.

Indicação: O came de codificação na capa de protecção 6 assegura, que apenas seja possível montar uma capa de protecção apropriada para este tipo de aparelho.

Para desmontar, deverá proceder na sequência invertida.

Punho adicional

■ O punho adicional 3 deve ser montado durante todos os trabalhos com o aparelho.

Aparafusar o punho adicional 3 de acordo com as indicações de trabalho, no lado direito ou esquerdo da cabeça do aparelho.

Punho adicional com absorção de vibrações

VIBRATION

CONTROL

O punho adicional com atenuação de vibração possibilita um trabalho com poucas vibrações e portanto confortável e seguro.

Não realizar nenhum tipo de alteração no punho adicional.

Não continuar a utilizar um punho adicional que esteja danificado.

Protecção para as mãos

Para trabalhos com o prato de lixar de borracha 13 ou com a mós tipo tacho 16/escova de disco/disco abrasivo em leque, é recomendável montar a protecção para mãos 12 (acessório). A protecção para mãos 12 é fixada com o punho adicional 3.

■ Tirar a ficha da tomada antes do todos os trabalhos no aparelho.

Apenas utilize ferramentas abrasivas, com um número de rotações admissível que seja no mínimo tão alto como o número de rotações em vazio do aparelho.

Os discos de desbastar e de cortar tornam-se bem quentes durante o trabalho; não toque nos discos antes que arrefeçam.

■ Limpar o veio de rectificação e todas as peças a serem montadas. Para apertar e soltar as ferramentas abrasivas, deverá fixar o veio de rectificação 5 com a tecla de travamento de veio 4.

Apenas accionar a tecla de travamento de veio 4 com o veio de rectificação parado!

Observar as dimensões dos discos abrasivos. O diâmetro do orifício deve ajustar-se à flange de admissão 8 (M 14), 19 (M 10). Não utilizar peças de redução ou adaptadores.

Ao utilizar um disco de diamante para cortar, observe que a seta de sentido de rotação do disco de diamante para cortar, coincida com o sentido de rotação do aparelho (seta de sentido de rotação na cabeça do aparelho).

Informações sobre a montagem encontram-se na página com figura.

Desaparafusar a porca de aperto 10 e apertar com uma chave de dois furos (veja trecho “Porca de aperto rápido”).

8

Flange de admis- são para veio de rectificação M 14

Na flange de admis-são 8 encontra-se um O-Ring (peça de plástico) em torno da gola de centragem.

Caso o O-Ring estiver faltando ou estiver danificado, será imprescindível substituí-lo (N° de encomenda 1 600 210 039), antes de montar a flange de admissão 8.

BOSCH 19

Flange de admis- são para veio de rectificação M 10

A flange de admissão 19 pode ser utilizada por ambos os lados. Para discos de corte de diamante, deve esta deve ser girada por 180° e colocada sobre o veio de rectificação 5.

O orifício do disco de corte de diamante (∅ 20 mm) deve ajustar-se sem folga ao colar de centragem da flange de admissão 19.

Não utilizar peças de redução ou adaptadores.

Após montar a ferramenta abrasiva, deverá controlar antes de ligar, se a ferramenta abrasiva está correctamente montada e se pode girar livremente.

Disco abrasivo em leque (prato de tecido abrasivo)

(para veio de rectificação M 14)

De acordo com a aplicação, deverá retirar a capa de protecção 6 e montar a protecção para as mãos 12. Colocar a flange especial de admissão 8 (acessório, n° de encomenda 2 605 703 028) e o disco abrasivo em leque sobre o veio de rectificação 5. Aparafusar a porca de aperto 10 apertar com a chave de dois furos.

De acordo com a aplicação, deverá retirar a capa de protecção 6 e montar a protecção para as mãos 12.

Informações sobre a montagem encontram-se na página com figura.

Aparafusar a porca redonda 15 e apertar a chave de dois furos.

Escova tipo tacho 16/escova em disco

(para veio de rectificação M 14)

De acordo com a aplicação, deverá retirar a capa de protecção 6 e montar a protecção para as mãos 12.

Deve ser possível aparafusar a ferramenta abrasiva no veio de rectificação 5, de modo que esteja firme na flange do veio de rectificação na extremidade da rosca do veio de rectificação. Apertar com a chave de forqueta.

Porca de aperto rápido SDS-clic

(para veio de rectificação M 14)

Em vez da porca de aperto 10, também pode ser utilizada uma porca de aperto rápido 11 (acessório). Desta forma também será possível montar ferramentas abrasivas sem a necessidade de utilizar ferramentas.

A porca de aperto rápido 11 só deve ser utilizada para discos de desbastar e de cortar.

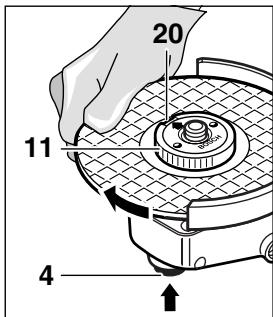

Apenas utilizar porcas de aperto rápido 11 em perfeito estado em que não apresentam avarias.

Ao aparafusar, deverá observar que o lado com a descrição não mostre no sentido do disco abrasivo; a seta deve indicar no sentido da marca de índice 20.

20 11 4

Fixar o veio de rectificação com a tecla de travamento de veio 4. Apertar a porca de aperto rápido girando firmemente o disco abrasivo no sentido dos ponteiros do relógio.

4

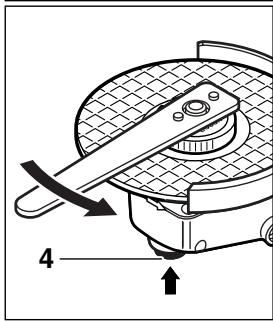

Uma porca de aperto rápido que não apresenta danos e que está fixa de forma correcta, pode ser solta girando manualmente o anel serrilhado no sentido dos ponteiros do relógio.

Jamais soltar com um alicate, uma porca de aperto rápido que estiver

emperrada, mas sim utilizar uma chave de dois furos. Aplicar a chave de dois furos, como indicado na figura.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço.

O número de rotações admissível [min^-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas utilizadas deve corresponder no mínimo às indicações na tabela.

Por este motivo deverá sempre observar o número de rotações/velocidade circunferencial indicados na etiqueta da respectiva ferramenta abrasiva.

	máx. [mm]		[mm]	[min-1]	[m/s]
	D	b	d
	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Colocação em funcionamento

Tenha em atenção a tensão de rede: A tensão da fonte de corrente deve coincidir com as indicações no logotipo do aparelho. Aparelhos com a indicação de 230 V também podem ser operados com 220 V.

Ligar e desligar

Para colocar em funcionamento o aparelho, deverá empurrar o interruptor de ligar/desligar 1 para frente.

Para imobilizar o interruptor de ligar/desligar 1, deverá pressioná-lo no lado da frente até que en-gate.

Para desligar o aparelho, deverá soltar o interruptor de ligar/desligar 1 ou premir no lado de trás.

Marcha de ensaio!

Controlar as ferramentas abrasivas antes da utilização. A ferramenta abrasiva deve estar perfeitamente montada e deve ser girada livremente. Realizar um funcionamento de ensaio sem carga, durante no mínimo 30 segundos. Ferramentas abrasivas danificadas, descentradas ou vibrantes não devem ser utilizadas.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

A Constant-Electronic mantém o número de rotações quase que constantes durante a marcha em vazio e sob carga e assegura uma potência de trabalho uniforme.

Protecção contra sobrecarga (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

O motor pára no caso de sobrecarga. Neste caso, deverá aliviar imediatamente o aparelho e permitir que arrefeça funcionando com o máximo número de rotações e sem carga durante aprox. 30 segundos.

Pré-selecção de número de rotação (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Pré-seleccionar o número de rotações necessário com a roda de ajuste 2, de acordo com a tabela no trecho “Valores nominais do aparelho” (Valores de referência).

Instruções para o trabalho

■ Fixar a peça a ser trabalhada, caso esta não estiver firme devido ao seu peso próprio.
■ O aparelho não deve ser demasiadamente carregado, de modo que possa parar.
Os discos de desbastar e de cortar tornam-se bem quentes durante o trabalho; não to-que nos discos antes que arrefeçam.

Desbastar

Com os ângulos de ataque de 30° a 40°, alcança-se os melhores resultados ao desbastar. Movimentar o aparelho para lá e para cá com pressão moderada. Desta forma o aparelho não se torna demasiadamente quente, não muda de cor e não há sulcos na superfície do material.

Jamais utilize disco de cortar para desbastar.

Disco abrasivo em leque (prato de tecido abrasivo)

Com o disco abrasivo em leque (acessório), também é possível trabalhar superfícies onduladas e perfís (lixar contornos).

Discos abrasivos em leque possuem uma durabilidade bem maior do que lixas, um nível de ruído e temperaturas de lixamento mais baixas.

Cortar

Ao cortar, não deverá premir, em-perrar nem oscilar. Trabalhar com um avanço moderado e adaptado ao material a ser trabalhado.

Não travar discos abrasivos de corte, premindo-os lateralmente.

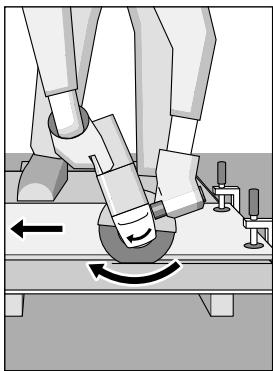

Importante, é o sentido no qual é cortado.

O aparelho deve sempre trabalhar na rotação antagonista; portanto não movimente o aparelho na outra direcção! Caso contrário há perigo, de que o aparelho seja premido incontroladamente para fora do corte.

Ao cortar perfis e tubos rectangulares, deverá começar o trabalho de preferência pelo lado menor.

Cortar pedras

■ O aparelho só deve ser utilizado para cortes a seco/polimento a seco.

De preferência utilizar um disco de corte de diamante. Para não emperrar, deverá utilizar o carril de guia 17 com a capa de protecção para aspiração.

Apenas operar o aparelho com a aspiração de pó. Além disto deverá usar uma máscara de protecção contra pó.

O aspirador de pó deve ser homologado para a aspiração de pós de pedras.

A Bosch oferece aspiradores apropriados.

Ligar o aparelho e apoiar com o lado da frente do carril de guia sobre a peça a ser trabalhada.

Conduzir o aparelho com avanço moderado e adaptado ao material a ser trabalhado (figura).

Ao cortar materiais extremamente duros, p. ex. betão com alto teor de sílex, pode ser que o disco de diamante para cortar se sobreaqueça e seja danificado. Se este for o caso, poderá notar uma coroa de faíscas em volta do disco de diamante para cortar.

Neste caso deverá interromper imediatamente o processo de corte e permitir que o disco de diamente para cortar arrefeça funcionando durante curto tempo com máximo número de rotações e sem carga.

Uma sensível redução da potência de trabalho e uma coroa de faíscas são sinais de que o disco de diamante para cortar está cego. Este pode ser afiado através de curtos cortes em material abrasivo (p. ex. arenito calcário).

Manutenção e conservação

■ Tirar a ficha da tomada antes do todos os trabalhos no aparelho.

Sempre manter o aparelho e as aberturas de ventilação limpas, para trabalhar bem e de forma segura.

No caso de extremas condições de aplicação, pode depositar-se pó conductivo no interior do aparelho. O isolamento de protecção do aparelho pode ser prejudicado. Nestes casos é recomendável a utilização de um equipamento estacionário de aspiração, soprar repetidamente as aberturas de ventilação e intercalar um interruptor de protecção contra corrente de falha (FI).

Caso o aparelho venha a apresentar falhas, apesar de cuidadosos processos de fabricação e de controlo de qualidade, deve ser reparado em um serviço técnico autorizado para aparelhos eléctricos Bosch.

No caso de informações e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!

Protecção do meio-ambiente

Reciclagem de matérias primas em vez de eliminação de lixo

Recomenda-se sujeitar o aparelho, os acessórios e a embalagem à uma reutilização ecológica.

Estas instruções foram manufacturadas com papel reciclável isento de cloro.

Para efeitos de uma reciclagem específica, as peças de plástico dispõem de uma respectiva marcação.

Serviço

Desenhos e informações a respeito das peças sobressalentes encontram-se em: www.bosch-pt.com

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

📞 +351 21 / 8 50 00 00

Fax....+351 21 / 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

0800 / 70 45446

E-Mail: [e-mail]

CE Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes normas ou documentos normativos: EN 50 144 conforme as disposições das directivas 89/336/CEE, 98/37/CE.

Dr. Egbert Schneider

Reservado o direito a modificações

Dati tecnici

Open de spanhendel 7.
