MANUALE UTENTE PWS 9-125 CE BOSCH

(para husillo con rosca M 14)

(para husillo con rosca M 14)

(para husillo con rosca M 14)

Smerigliatrice angolare		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Codice di ordinazione		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potenza assorbita nominale *	[W]	700	720	720	720
Potenza resa *	[W]	390	400	400	400
Numero di giri a vuoto	[g/min]	11 000	11 000	11 000	11 000
Mole abrasive ∅, mass.	[mm]	115/125	100	115	125
Attacco alberino filettato		M 14	M 10	M 14	M 14
Constant-Electronic		-	-	-	-
Preselezione numero di giri		-	-	-	-
Peso (senza accessori), ca.	[kg]	1,50	1,50	1,50	1,50
Classe protezione		☐ / II	☐ / II	☐ / II	☐ / II

Smerigliatrice angolare		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Codice di ordinazione		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potenza assorbita nominale *	[W]	720	800	850	900
Potenza resa *	[W]	400	420	430	440
Numero di giri a vuoto	[g/min]	11 000	2 800–11 000	2 800–11 000	2 800–11 000
Mole abrasive ∅, mass.	[mm]	115/125	125	125	125
Attacco alberino filettato		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Preselezione numero di giri		-	●	●	●
Peso (senza accessori), ca.	[kg]	1,50	1,50	1,50	1,50
Classe protezione		☐ / II	☐ / II	☐ / II	☐ / II

Si prega di tenere sempre in considerazione il codice d'ordine della Vostra macchina. Le descrizioni commerciali di singole macchine possono variare.
* Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.

Preselezione numero di giri (Tipo CE)

Materiale	Applicazione	Utensile	Rotellina
Materia plastica	Lucidatura	Cuffia in pelle d'agnello	1
	Smerigliatura fine	Disco di lucidatura in feltro	1
Metallo	Smerigliatura fine	Disco in panno	1
	Togliere vernici	Foglio abrasivo	2–3
Legno, metallo	Spazzolare, eliminare ruggine	Spazzola a tazza, foglio abrasivo	3
Metallo, pietra	Levigare	Disco abrasivo	4–6
Metallo	Sgrossare	Disco da sgrosso	6
Pietra*	Troncatura*	Mola abrasiva da taglio diritto slitta di guida	6

*La troncatura di materiale pietroso può essere realizzata esclusivamente utilizzando anche la slitta di guida (accessorio opzionale).

Uso conforme alle norme

La macchina è idonea per troncare, sgrossare e spazzolare a secco materiali metallici e materiali pietrosi. Per eseguire tagli su pietra è obbligatorio utilizzare una slitta di guida.

Per macchine con comando elettronico: utilizzando utensili abrasivi specificatamente ammessi, la macchina può essere impiegata anche per lavori di levigatura e di lucidatura.

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformemente alla norma EN 50 144.

La misurazione A del livello di pressione acustica dell'utensile è di solito di: Livello di rumorosità 88 dB (A). Potenza della rumorosità 101 dB (A).

Utilizzare le cuffie di protezione!

L'accelerazione misurata raggiunge di solito il valore di 5,0 m/s ^2 .

Utilizzando l'impugnatura supplementare antivibrazioni, la vibrazione mano-braccio all'impugnatura supplementare è tipicamente minore di 2,5 m/s ^2 .

Elementi della macchina

1 Interruttore di avvio/arresto
2 Rotellina di selezione numero giri (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)
3 Impugnatura supplementare
4 Tasto di bloccaggio dell'alberino
5 Mandrino portamola
6 Calotta di protezione
7 Levetta di fissaggio
8 Flangia (in caso di mandrino portamola M 14 con anello O)
9 Mola abrasiva da sgrosso e taglio*
10 Dado di serraggio
11 Dado di serraggio rapido SDS-clic (per filettatura alberino M 14)*
12 Protezione per le mani*
13 Platorello in gomma*
14 Foglio abrasivo*
15 Dado cilindrico*
16 Spazzola a tazza*
17 Slitta di guida con coperchio aspirazione*
18 Mola da taglio diamantata*
19 Flangia M 10

* Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!

Per la Vostra sicurezza

È possibile lavorare con la macchina senza incorrere in pericoli soltanto dopo aver letto completamente le istruzioni per l'uso e l'opuscolo avvertenze per la sicurezza e seguendo rigorosamente le istruzioni in essi contenute. Inoltre vanno rispettate anche le generali istruzioni di sicurezza riportate nell'opuscolo allegato. Fatevi istruire praticamente prima di passare all'operazione pratica.

■ Portare occhiali e cuffie di protezione.
■ Per motivi di sicurezza, sarà bene indossare anche dell'ulteriore equipaggiamento protettivo come guanti protettivi, calzatura robusta, casco e grembiule.
■ Le polveri che si producono durante le operazioni di lavoro possono essere dannose alla salute, infiammabili oppure esplosive. È necessario prendere adeguate misure di protezione.
Per esempio: Alcune polveri sono considerate cancerogene. Utilizzare sempre un'adatta aspirazione polvere/aspirazione trucioli e portare la maschera di protezione contro la polvere.

La polvere da metallo leggero può prendere fiamma oppure esplodere. Tenere la stazione di lavoro sempre pulita perché diversi materiali mischiati insieme possono rivelarsi particolarmente pericolosi.

Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo dell'alimentazione di rete, non toccare il cavo ma estrarre immediatamente la spina dalla presa. Mai utilizzare la macchina con un cavo danneggiato.

Collegare le macchine che vengono utilizzate all'esterno attraverso un interruttore di sicurezza per correnti di guasto (FI) con una corrente di disinnesto di massimo 30 mA. La macchina non può essere utilizzata né in caso di pioggia né in caso di ambiente bagnato.

■ Durante le operazioni di lavoro è necessario tenere la macchina sempre con entrambe le mani ed adottare una posizione di lavoro sicura.

■ Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.

■ Far passare sempre il cavo sul lato posteriore della macchina.

■ Prima di poggiare la macchina, è necessario spegnerla ed attendere fino a quando la macchina si sarà fermata completamente.

In caso di mancanza di corrente oppure estraendo la spina della corrente di rete, sbloccare immediatamente l'interruttore di avvio/arresto e metterlo nella posizione di arresto. In questo modo si impedisce un riavviamento involontario della macchina.

■ La macchina può essere utilizzata esclusivamente per la smerigliatura a secco.

■ Durante tutte le operazioni di lavoro con la macchina è indispensabile che sia montata l'impugnatura supplementare 3.

■ Quando vi è il pericolo che l'utensile ad innesto possa incontrare una linea nascosta oppure anche il proprio cavo di rete, afferrare l'elettroutensile tenendolo esclusivamente con le mani sulle impugnature isolate.

Un contatto con una linea portatrice di tensione può mettere sotto tensione le parti in metallo della macchina e provocare quindi una scossa elettrica.

Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice.

Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.

In caso di lavori con disco da s grosso oppure con mole abrasive da taglio diritto è indispensabile che sia montata la calotta di protezione 6. Per lavori da eseguire con il platorello in gomma 13 oppure con la spazzola a tazza 16/spazzola piatta (a fili intrecciati)/disco lamellare si consiglia di montare la protezione per le mani 12 (accessorio opzionale).

In caso di lavorazione di materiale pietroso utilizzare l'aspirazione polvere. L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispettiva omologazione. Per eseguire tagli su pietra è obbligatorio utilizzare una slitta di guida.

■ Non è permessa la lavorazione di materiali contenenti amianto.

Utilizzare esclusivamente utensili abrasivi con un numero di giri ammesso che corrisponda almeno al numero massimo di giri a vuoto della macchina.

■ Controllare gli utensili abrasivi prima di utilizzarli. L'utensile abrasivo deve essere montato perfettamente e deve poter girare liberamente. Eseguire una corsa di prova per almeno 30 secondi senza mettere la macchina sotto carico. Non è permesso continuare ad utilizzare utensili abrasivi danneggiati, che non girano più concentricamente o che vibrano.

■ Proteggere l'utensile abrasivo da urti, colpi e grasso.

■ La macchina va applicata sul pezzo in lavorazione soltanto quando è in funzionamento.

■ Non avvicinare mai le mani ad utensili ad inne-sto ancora in rotazione.

■ Attenzione al senso di rotazione. Mantenere la macchina sempre in modo che la scia di scintille oppure la polvere di abrasione sia diretta in direzione opposta a quella del corpo.

■ Levigando metalli si provoca una scia di scintille. Attenzione a non mettere in pericolo l'in-columità di persone. Per via del pericolo di incendio, evitare di lavorare nelle vicinanze (potenziale raggio delle scintille) di materiali infiammabili.

■ Attenzione in caso di fessure p. es. in pareti portanti: vedere le indicazioni relative alla statica.

In caso di blocco della mola abrasiva da taglio diritto si provoca una forza da contraccolpo della macchina. In un caso del genere si deve disinserire immediatamente la macchina.

Il diametro del foro deve avere la misura giusta ed adattarsi perfettamente alla flangia 8 (M 14), 19 (M 10). Non utilizzare mai né riduzioni né adattatori.

■ Mai utilizzare mole abrasive da taglio diritto per lavori di sgrossatura. Non sottoporre le mole abrasive da taglio diritto a pressione laterale.

- Rispettare le indicazioni della casa costruttrice relative al montaggio ed all'applicazione dell'utensile abrasivo.

■ Attenzione! Disinserendo la macchina, l'uten- sile abrasivo continua a girare ancora.

■ Non bloccare la macchina nella morsa a vite.

■ Mai permettere a bambini di utilizzare la macchina.

■ La Bosch può garantire un perfetto funzionamento della macchina soltanto se vengono utilizzati accessori originali specificatamente previsti per questa macchina.

Indicazioni relative alla statica

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispettivo Paese.

Rispettare assolutamente tali direttive. Prima di iniziare i lavori, consultare l'ingegnere calcolatore o l'architetto responsabile oppure chi di competenza.

Montaggio del dispositivo di protezione

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

Calotta di protezione

In caso di lavori con disco da sgsrosso oppure con mole abrasive da taglio diritto è indispensabile che sia montata la calotta di protezione 6.

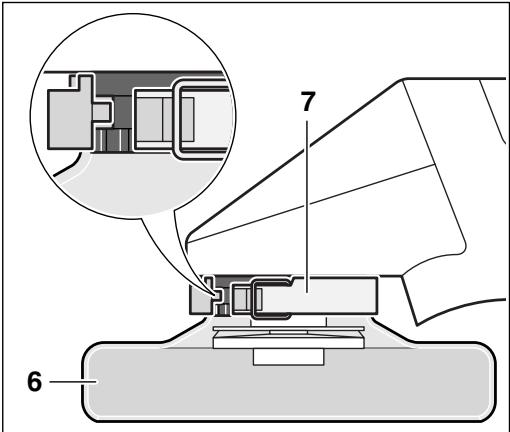

Aprire la levetta di fissaggio 7.

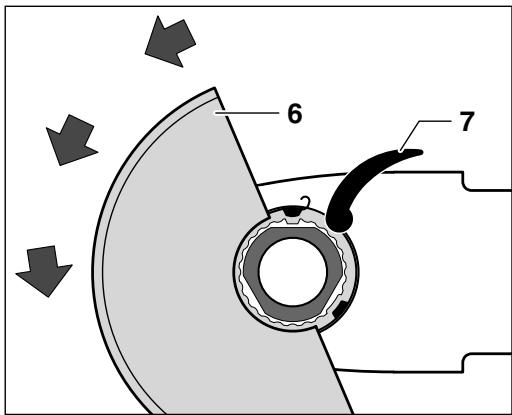

Applicare la calotta di protezione 6 della figura rispettivamente sul collare alberino della testa dell'elettroutensile. Le camme codificatrici della calotta di protezione devono corrispondere con le rispettive rientranze al collare alberino.

6 7

Applicare la calotta di protezione premendola sul collare alberino fino a far poggiare il collare della calotta di protezione sulla flangia della macchina e le camme codificatrici fanno presa nella scanalatura rotante del collare alberino.

Ruotare la calotta di protezione 6 in senso antiorario e portarla alla posizione necessaria (posizione di lavoro).

Regolare la calotta di protezione 6 in modo tale da impedire che si abbia una scia di scintille in direzione dell'operatore.

Avvertenza: Camme codificatrici applicate alla calotta di protezione 6 hanno la funzione di garantire che alla macchina possa essere montata soltanto una calotta di protezione che sia adatta al tipo di macchina.

Lo smontaggio avviene seguendo l'ordine inverso.

Impugnatura supplementare

■ Durante tutte le operazioni di lavoro con la macchina è indispensabile che sia montata l'impugnatura supplementare 3.

A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 3 al lato destro od al lato sinistro della testa dell'elet-troutensile.

Impugnatura supplementare antivibrazioni

VIBRATION CONTROL

L'impugnatura supplementare antivibrazioni permette di lavorare a vibrazione ridotta e quindi di lavorare in modo più piacevole e sicuro.

Non eseguire nessun tipo di modifica all'impugnatura supplementare.

Non continuare ad utilizzare un'impugnatura supplementare difettosa.

Protezione per le mani

Per lavori da eseguire con il platorello in gomma 13 oppure con la spazzola a tazza 16/spazzola piatta (a fili intrecciati)/disco lamellare si consiglia di montare la protezione per le mani 12 (accessorio opzionale). La protezione per le mani 12 viene fissata insieme all'impugnatura supplementare 3.

Montare gli utensili abrasivi

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

Utilizzare esclusivamente utensili abrasivi con un numero di giri ammesso che corrisponda almeno al numero massimo di giri a vuoto della macchina.

Mole abrasive da sgsrosso e taglio si surriscaldano durante l'impiego; non toccarle con le mani fino a quando non si siano raffreddate completamente.

Pulire il mandrino portamola e tutte le componenti di montaggio. Per fissare in posizione e per sbloccare gli utensili abrasivi, bloccare il mandrino portamola 5 tramite il tasto di bloccaggio del mandrino 4.

Attivare il tasto di bloccaggio del mandrino 4 solo quando l'albero è fermo!

Mola abrasiva da sgrosso e taglio

Il diametro del foro deve avere la misura giusta ed adattarsi perfettamente alla flangia 8 (M 14), 19 (M 10). Non utilizzare mai né riduzioni né adattatori.

Utilizzando una mola abrasiva diamantata da taglio diritto, fare attenzione a far corrispondere la freccia del senso di rotazione applicata sulla mola abrasiva di diamante con il senso di rotazione della macchina (freccia del senso di rotazione sulla testa della macchina).

Montaggio cfr. figura.

Avvitare il dado di serraggio 10 e stringere bene con la chiave a due fori (cfr. paragrafo «Dado di serraggio rapido»).

8

Flangia di alloggia- mento per mandrino portamola M 14

Intorno al collare di centraggio nella flangia di alloggiamento 8 si trova inserito un anello O (particolare in materiale sintetico).

In caso che l'anello dovesse mancare oppure dovesse essere danneggiato, è assolutamente necessario sostituirlo (Codice di ordinazione 1 600 210 039) prima che la flangia di alloggiamento 8 possa essere montata.

BOSCH 19

Flangia di alloggia- mento per mandrino portamola M 10

La flangia 19 può essere utilizzata con entrambi i lati. In caso di mole da taglio diamantate, la flangia deve essere girata di 180° ed applicata sul mandrino portamola 5.

Il foro (∅ 20 mm) della mola abrasiva diamantata da taglio diritto deve adattarsi senza gioco sul collare di centraggio della flangia di alloggiamento 19.

Non utilizzare mai né riduzioni né adattatori.

Dopo aver eseguito il montaggio dell'utensile abrasivo e prima di inserire la macchina, controllare se l'utensile abrasivo sia stato montato correttamente e se possa ruotare senza impedimenti.

Disco lamellare (utensile lamellare)

(per filettatura alberino M 14)

A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12. Applicare sul mandrino portamola 5 la speciale flangia 8 (accessorio opzionale, codice di ordinazione 2 605 703 028) ed il disco lamellare. Avvitare il dado di serraggio 10 e stringere bene con la chiave a due fori.

Platorello in gomma 13

A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12.

Montaggio cfr. figura.

Avvitare il dado cilindrico 15 e stringere bene con la chiave a due fori.

Spazzola a tazza 16/spazzola piatta (a fili intrecciati)

(per filettatura alberino M 14)

A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12.

L'utensile abrasivo deve poter essere avvitato al mandrino portamola 5 in modo che sia perfettamente adiacente alla flangia del mandrino all'estremità della filettatura dell'alberino portamola. Serrare a fondo tramite la chiave a due fori.

Dado a serraggio rapido SDS-clic

(per filettatura alberino M 14)

In sostituzione del dado di serraggio 10 può essere utilizzato il dado a serraggio rapido SDS-clic 11 (accessorio opzionale). Gli utensili abrasivi possono essere montati senza la necessità di attrezzi.

Il dado a serraggio rapido SDS-clic 11 può essere utilizzato esclusivamente per mola abrasiva da sgrosso e taglio.

Utilizzare esclusivamente dadi a serraggio rapido SDS-clic 11 che siano in perfetto stato.

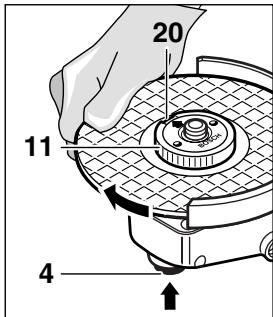

Avvitando, fare attenzione che la parte con le scritte non indichi in direzione del disco abrasivo: la freccia deve indicare in direzione della marca-tura di posizionamento 20.

20 11 4

Bloccare il mandrino portamola tramite il tasto di bloccaggio del mandrino 4. Serrare a fondo il dado di serraggio rapido SDS-clic ruotando con forza il disco abrasivo in senso orario.

4

Un dado di serraggio rapido SDS-clic intatto e correttamente applicato può essere ruotato manualmente girando l'anello zigrinato in senso antiorario.

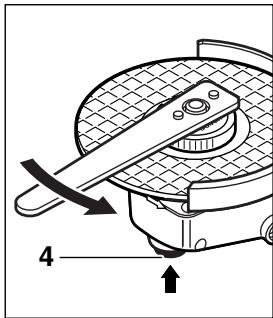

Mai cercare si sbloccare un dado di serraggio rapido SDS-clic con una tenaglia ma utiliz-

zare una chiave a due fori. Applicare la chiave a due fori come indicato nella figura.

Utensile abrasivi ammessi

Potranno essere impiegati tutti gli utensili abrasivi riportati nelle presenti istruzioni per l'uso.

La velocità ammessa [g/min] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati deve corrispondere al minimo ai valori riportati nella tabella.

Per questo motivo è indispensabile attenersi sempre al valore relativo al numero di giri ammessi/velocità perimetrale ammessa riportato sull'etichetta dell'utensile abrasivo.

	mass. [mm]		[mm]	[g/min]	[m/s]
	D	b	d
	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Messa in servizio

Osservare la tensione di rete: La tensione della rete deve corrispondere a quella riportata sulla targhetta della macchina. Le macchine con l'indicazione di 230 V possono essere collegate anche alla rete di 220 V.

Avvio/arresto

Per la messa in esercizio della macchina spingere in avanti l'interruttore avvio/arresto 1.

Per fissare in posizione premere l'interruttore di avvio/arresto 1 sulla parte anteriore fino allo scatto in posizione dello stesso.

Per arrestare la macchina, rilasciare l'interrut- tore avvio/arresto 1, risp. premerlo sulla parte posteriore.

Prova!

Controllare gli utensili abrasivi prima di utilizzarli. L'utensile abrasivo deve essere montato perfettamente e deve poter girare liberamente. Eseguire una corsa di prova per almeno 30 secondi senza mettere la macchina sotto carico. Non è permesso continuare ad utilizzare utensili abrasivi danneggiati, che non girano più concentricamente o che vibrano.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

La Constant-Electronic mantiene pressoché co- stante il numero di giri sia in caso di corsa a vuoto che in caso di carico permettendo buoni risultati di lavorazione.

Protezione contro sovraccarichi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

In caso di sovraccarico il motore si ferma. Liberare immediatamente la macchina dal carico e lasciarla raffreddare facendola girare al numero massimo di giri per ca. 30 secondi.

Preselezione numero di giri (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Preselezionare il numero di giri necessario operando con la rotellina di regolazione 2 e basandosi sulle indicazioni riportate nella tabella al paragrafo «Dati tecnici» (valori indicativi).

Istruzioni per il lavoro

■ Fissare bene il pezzo in lavorazione almeno che non sia abbastanza pesante da restare fermo per il proprio peso.
■ Non sottoporre la macchina a carico tanto elevato da farla fermare.
■ Mole abrasive da sgsrosso e taglio si surriscaldano durante l'impiego; non toccarle con le mani fino a quando non si siano raffreddate completamente.

Lavori di sgrossatura

Eseguendo lavori di sgrossatura, i migliori risultati si raggiungono con un'angolatura di appostamento di 30° fino a 40°. In questo modo il pezzo in lavorazione non si surriscalda, non si scolora e non si ha la formazione di scanalature.

Mai utilizzare mole abrasive da taglio diritto per lavori di sgrossatura.

Disco lamellare (utensile lamellare)

Utilizzando dischi lamellari (accessorio opzionale) è possibile lavorare anche superfici convesse e profili (levigatura di forme).

I dischi lamellari hanno una durata molto più alta rispetto a quella dei fogli abrasivi, un più basso livello di rumorosità e minori temperature di abrasione.

Troncare

Durante l'operazione di troncatura, non premere, non dare angolature e non oscillare. Operare avanzando moderatamente adattandosi al tipo di materiale in lavorazione.

Non cercare di frenare dischi abrasivi in fase di arresto esercitando pressione lateralmente.

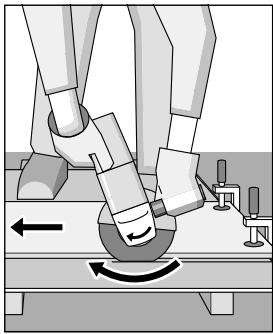

Importante è la direzione in cui si esegue l'operazione di troncatura.

La macchina deve operare sempre in senso opposto a quello della rotazione. Per questo motivo, mai dirigerla nella direzione inversa! In un tal caso si viene infatti a

creare il pericolo che la macchina possa sbalzare fuori dal taglio in modo incontrollato.

Troncando profilati e tubi a sezione quadra, è consigliabile eseguire il taglio alla sezione trasversale minore.

Troncatura di materiale pietroso

■ La macchina può essere utilizzata esclusivamente per la smerigliatura a secco.

Si consiglia di utilizzare la mola da taglio diamantata. Per evitare angolature involontarie, utilizzare la slitta di guida 17 con uno speciale coperchio aspirazione.

Utilizzare la macchina esclusivamente in combinazione con un sistema di aspirazione polvere. Portare inoltre anche la maschera di protezione contro la polvere.

L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispettiva omologazione.

Il programma Bosch comprende aspiratori adatti.

Avviare la macchina ed applicarla con la parte anteriore della slitta di guida sul pezzo in lavorazione.

Operare con la macchina avanzando moderata- mente ed adattandosi al tipo di materiale in lavorazione (figura).

Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contenuto di ciottoli, la mola da taglio diamantata può surriscaldarsi e può essere danneggiata. Un chiaro indicatore è una corona di scintille che si crea intorno alla mola da taglio diamantata.

In questo caso, interrompere la procedura di taglio e lasciar raffreddare la mola da taglio diamantata facendola girare a vuoto per breve tempo senza sottoporla a carico.

Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono un chiaro indizio per una mola da taglio diamantata non più sufficientemente affilata. Essa può essere riaffilata eseguendo dei brevi tagli su materiale abrasivo (p. es. su arenaria calcare).

Manutenzione e pulizia

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite la macchina e le fessure di ventilazione.

In condizioni estreme d'impiego, p. es. durante la lavorazione di metalli, nell'interno della macchina si può accumulare polvere conduttrice. L'isolazione di protezione della macchina potrebbe risentirne. In questi casi è consigliabile utilizzare un impianto di aspirazione stazionario, soffiare spesso aria compressa sulle feritoie di ventilazione ed installare a monte un interruttore di sicurezza per correnti di guasto (FI).

Se nonostante gli accurati procedimenti di produzione e di controllo la macchina dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

Comunicare sempre il codice di ordinazione a 10 cifre dell'elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio!

Misure ecologiche

Recupero di materie prime, piuttosto che smaltimento di rifiuti

Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica.

Queste istruzioni sono stampate su carta riciclata sbiancata senza cloro.

I componenti in plastica sono contrassegnati per il riciclaggio selezionato.

Servizio post-vendita

Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

📞 +39 02 / 3 69 66 63

Fax....+39 02 / 3 69 66 62

© Filo diretto con Bosch: .... +39 02 / 3 69 63 14

www.Bosch.it

Svizzera

Servizio....+41 (0)1 / 8 47 16 16

Fax....+41 (0)1 / 8 47 16 57

① Consulente per la clientela..... 0 800 55 11 55

(€ Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 50 144 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37.

Dr. Egbert Schneider

Con riserva di modifiche

Technische gegevens

Haakse slijpmachine		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestelnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Opgenomen vermogen *	[W]	700	720	720	720
Afgegeven vermogen *	[W]	390	400	400	400
Onbelast toerental	[min ^-1 ]	11 000	11 000	11 000	11 000
Slijpschijf-∅, max.	[mm]	115/125	100	115	125
Schroefdraaduitgaande as		M 14	M 10	M 14	M 14
Constant-electronic		-	-	-	-
Vooraf instelbaartoerental		-	-	-	-
Gewicht(zonder toebehoren), ca.	[kg]	1,50	1,50	1,50	1,50
Veiligheidsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Haakse slijpmachine		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestelnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Opgenomen vermogen *	[W]	720	800	850	900
Afgegeven vermogen *	[W]	400	420	430	440
Onbelast toerental	[min ^-1 ]	11 000	2 800–11 000	2 800–11 000	2 800–11 000
Slijpschijf-∅, max.	[mm]	115/125	125	125	125
Schroefdraaduitgaande as		M 14	M 14	M 14	M 14
Constant-electronic		-	●	●	●
Vooraf instelbaartoerental		-	●	●	●
Gewicht(zonder toebehoren), ca.	[kg]	1,50	1,50	1,50	1,50
Veiligheidsklasse		☐ / II	☐ / II	☐ / II	☐ / II
