0–10 2,00 Preste atención al nº de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar. Información sobre ruidos y vibraciones Montaje Determinación de los valores de medición según EN 60745. Carga del acumulador El nivel de presión sonora del aparato, determinado con un filtro A, es normalmente inferior a 70 dB(A). El nivel de ruido al trabajar puede sobrepasar los 85 dB(A). ¡Colocarse unos protectores auditivos! Un acumulador nuevo, o no utilizado durante mucho tiempo, únicamente alcanza su plena potencia después de haber estado sometido a aprox. 5 ciclos de carga y descarga. Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745: Taladrado en metal: Valor de vibraciones generadas ah =<2,5 m/s2, tolerancia K=1 m/s2. Atornillado: Valor de vibraciones generadas ah =<2,5 m/s2, tolerancia K=1 m/s2. ADVERTENCIA El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otros aparatos. El nivel de vibraciones puede variar de acuerdo a la aplicación respectiva de la herramienta eléctrica, pudiendo quedar en ciertos casos por encima del valor indicado en estas instrucciones. La solicitación experimentada por las vibraciones pudiera ser mayor de lo que se supone, si la herramienta eléctrica es utilizada con regularidad de esta manera. Observación: Para determinar con exactitud la solicitación experimentada por las vibraciones durante un tiempo de trabajo determinado, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo. Para extraer el acumulador 9 pulsar los botones dee extracción 8 y sacar hacia abajo el acumulador de la herramienta eléctrica. Proceder sin brusquedad. El acumulador viene equipado con un sensor de temperatura NTC que solamente admite su recarga dentro del margen de temperatura entre 0 °C y 45 °C. De esta manera se alcanza un larga vida útil del acumulador. Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse. Observe las indicaciones referentes a la eliminación. Cambio de útil (ver figura A) f Antes de cualquier manipulación en la herramienta eléctrica (p.ej. en su mantenimiento, cambio de útil, etc.), así como al transportarla o guardarla, colocar en posición central el selector de sentido de giro. Vd. podría accidentarse en caso de un accionamiento fortuito del interruptor de conexión/desconexión. El husillo queda retenido siempre que no se accione el interruptor de conexión/desconexión 12. Ello permite el cambio rápido, cómodo y sencillo del útil montado en el portabrocas. Gire el portabrocas de sujeción rápida 1 lo suficiente para poder alojar el útil. Inserte el útil. 28 | Español 2 609 001 965 • 11.10.06 Gire firmemente a mano en el sentido de las agujas del reloj el casquillo del portabrocas de sujeción rápida 1 hasta que deje de percibirse el ruido de carraca. El portabrocas queda enclavado así de forma automática. Para desmontar el útil, es preciso desenclavar el portabrocas girando el casquillo en sentido contrario. Cambio del portabrocas (ver figuras C–E) f Antes de cualquier manipulación en la herramienta eléctrica (p.ej. en su mantenimiento, cambio de útil, etc.), así como al transportarla o guardarla, colocar en posición central el selector de sentido de giro. Vd. podría accidentarse en caso de un accionamiento fortuito del interruptor de conexión/desconexión. El portabrocas de sujeción rápida 1 va asegurado con un tornillo de seguridad 14 para evitar que se afloje fortuitamente del husillo de taladrar. Abra completamente el portabrocas de sujeción rápida 1 y afloje el tornillo de seguridad 14 girándolo en el sentido de las agujas del reloj. Tenga en cuenta que el tornillo de seguridad es de rosca a izquierdas. Desmontaje del portabrocas (ver figura D) Sujete el extremo más corto de una llave macho hexagonal 15 en el portabrocas de sujeción rápida 1. Deposite la herramienta eléctrica sobre una base firme como, p. ej., un banco de trabajo. Sujete la herramienta eléctrica y afloje el portabrocas de sujeción rápida 1 girando en sentido contrario a las agujas del reloj la llave macho hexagonal 15. Si el portabrocas de sujeción rápida no pudiese desmontarse a mano aplicar un golpe leve contra el extremo más largo de la llave macho hexagonal 15. Retire la llave macho hexagonal del portabrocas de sujeción rápida y desenrósquelo completamente. Montaje del portabrocas (ver figura E) El montaje del portabrocas de sujeción rápida se realiza siguiendo los pasos en orden inverso. Observación: Vuelva a enroscar el tornillo de seguridad 14 tras haber montado el portabrocas de sujeción rápida. El portabrocas deberá apretarse con un par de apriete aprox. de 17–23 Nm. 2 609 001 965 • 11.10.06 Operación Puesta en marcha Montaje del acumulador f Solamente utilice bloques de acumuladores O, originales Bosch, de la tensión indicada en la placa de características de su herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. Colocar el selector del sentido de giro 11 en la posición central para evitar una conexión involuntaria. Insertar el acumulador 9 cargado en la empuñadura hasta que enclave de manera perceptible y quede enrasado con la empuñadura. Ajuste del sentido de giro (ver figura B) Con el selector 11 puede invertirse el sentido de giro actual de la herramienta eléctrica. Esto no es posible, sin embargo, con el interruptor de conexión/desconexión 12 accionado. Giro a derechas: para taladrar y enroscar tornillos presionar hasta el tope hacia la izquierda el selector de sentido de giro 11. El indicador de sentido de giro a derechas 4 se enciende estando funcionando el motor con el interruptor de conexión/desconexión accionado 12. Giro a izquierdas: Para aflojar y desenroscar tornillos presionar hasta el tope hacia la derecha el selector de sentido de giro 11. El indicador de sentido de giro a izquierdas 5 se enciende estando funcionando el motor con el interruptor de conexión/desconexión accionado 12. Preselección del par de giro Con el anillo de ajuste para la preselección del par 2 puede ajustar el par de giro precisado en 25 niveles diferentes. Si el ajuste es correcto, el útil se detiene en el momento en que la cabeza del tornillo quede enrasada con el material, o bien, al alcanzarse el par de giro ajustado. En la posición “ ” se desactiva el embrague limitador, p. ej., para taladrar. Al desenroscar tornillos puede que sea necesario ajustar un nivel de par más alto, o bien, seleccione el símbolo “ ”. Español | 29 Selector de velocidad mecánico f Solamente accione el selector de velocidad 3 con la herramienta eléctrica detenida. El selector de velocidad 3 permite ajustar 2 campos de revoluciones. Velocidad I: Campo de bajas revoluciones; para atornillar o realizar perforaciones grandes. Velocidad II: Campo de altas revoluciones, para perforaciones pequeñas. Si el selector de velocidad 3 no dejase empujarse hasta el tope, gire ligeramente a mano el portabrocas con la broca montada. Conexión/desconexión Para la puesta en marcha de la herramienta eléctrica accionar y mantener en esa posición el interruptor de conexión/desconexión 12. La bombilla 10 se enciende al presionar ligeramente el interruptor de conexión/desconexión 12, lo que permite iluminar el punto de atornillado en lugares con poca luz. Para desconectar la herramienta eléctrica soltar el interruptor de conexión/desconexión 12. Ajuste de las revoluciones Variando la presión ejercida sobre el interruptor de conexión/desconexión 12 puede Ud. regular de forma continua las revoluciones de la herramienta eléctrica. Instrucciones para la operación f Solamente aplique la herramienta eléctrica desconectada contra el tornillo. Los útiles en rotación pueden resbalar. Empuñadura de material especial La superficie de agarre 6 de un material especial reduce el peligro de resbalamiento, y permite un mejor agarre y manejabilidad de la herramienta eléctrica. Con este material se obtiene además una amortiguación de las vibraciones. Consejos prácticos En caso de trabajar prolongadamente a bajas revoluciones deberá refrigerarse la herramienta eléctrica dejándola funcionar aprox. 3 minutos a las revoluciones en vacío máximas. Para taladrar en metal solamente usar brocas HSS (HSS=acero de corte rápido de alto rendimiento) bien afiladas y en perfecto estado. Brocas con la calidad correspondiente las encontrará en el programa de accesorios Bosch. Antes de enroscar tornillos grandes y largos en materiales duros deberá taladrarse un agujero con el diámetro del núcleo de la rosca a una profundidad aprox. correspondiente a 2/3 de la longitud del tornillo. Apretando levemente el interruptor de conexión/desconexión 12 se obtienen unas revoluciones bajas. Incrementando paulatinamente la presión van aumentando las revoluciones en igual medida. Mantenimiento y servicio Retención automática del husillo (Auto-Lock) El husillo, y con ello, también el alojamiento del útil, quedan retenidos siempre que no se accione el interruptor de conexión/desconexión 12. f Antes de cualquier manipulación en la herramienta eléctrica (p.ej. en su mantenimiento, cambio de útil, etc.), así como al transportarla o guardarla, colocar en posición central el selector de sentido de giro. Vd. podría accidentarse en caso de un accionamiento fortuito del interruptor de conexión/desconexión. Esto permite enroscar tornillos a mano si el acumulador estuviese descargado o emplear la herramienta eléctrica como destornillador. Freno de marcha por inercia Al soltar el interruptor de conexión/desconexión 12 se frena el portabrocas y con ello el útil que lleva montado. Antes de soltar el interruptor de conexión/desconexión 12, espere a que el tornillo haya sido enroscado al ras con la superficie de la pieza de trabajo. De esta manera se evita que la cabeza del tornillo penetre en el material. 30 | Español Mantenimiento y limpieza f Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad. Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica. 2 609 001 965 • 11.10.06 Servicio técnico y asistencia al cliente Eliminación Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo: www.bosch-pt.com Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid ✆ Asesoramiento al cliente . . . . . +34 9 01 11 66 97 Fax . . . . . . . . . . . . . . . . . . . . . . . . . +34 9 13 27 98 63 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 ✆ . . . . . . . . . . . . . . . . . . . . . . . . +58 (0)2 / 2 07 45 11 México Robert Bosch S.A. de C.V. ✆ Interior: . . . . . . . . . . . . . . +52 (0)1 / 80 06 27 12 86 ✆ D.F.: . . . . . . . . . . . . . . . . . . .+52 (0)1 / 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atención al Cliente ✆ . . . . . . . . . . . . . . . . . . . . . +54 (0)8 10 / 5 55 20 20 E-Mail: herramientas.bosch@ar.bosch.com Perú Autorex Peruana S.A. República de Panamá 4045, Lima 34 ✆ . . . . . . . . . . . . . . . . . . . . . . +51 (0)1 / 4 75 – 54 53 E-Mail: vhe@autorex.com.pe Chile EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago ✆ . . . . . . . . . . . . . . . . . . . . . . . . +56 (0)2 / 5 20 31 00 E-Mail: emasa@emasa.cl 2 609 001 965 • 11.10.06 Sólo para los países de la UE: ¡No arroje las herramientas eléctricas a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico. Acumuladores/pilas: Ni-Cd: Níquel cadmio Atención: Este tipo de acumuladores contiene cadmio, un metal pesado altamente tóxico. Ni-MH: Níquel Metal Hidruro No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deberán guardarse y reciclarse o eliminarse de manera ecológica. Sólo para los países de la UE: Conforme a la directriz 91/157/CEE deberán reciclarse los acumuladores/pilas defectuosos o agotados. Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch: España Servicio Central de Bosch Servilotec, S.L. Polig. Ind. II, 27 Cabanillas del Campo ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . +34 9 01 11 66 97 Reservado el derecho de modificación. Español | 31 Indicações gerais de advertência para ferramentas eléctricas Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. ATENÇÃO Guarde bem todas as advertências e instruções para futura referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

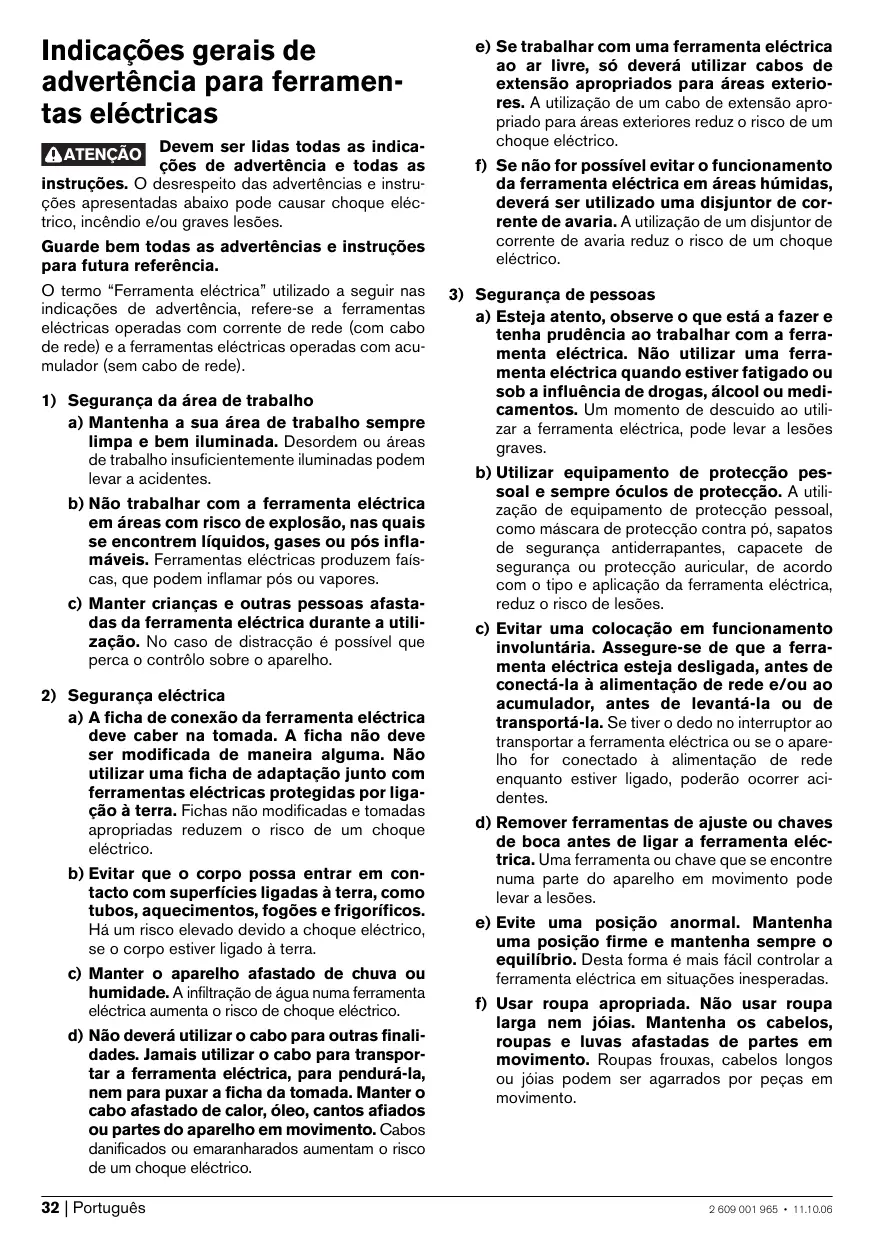

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o contrôlo sobre o aparelho.

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranharados aumentam o risco de um choque eléctrico. 32 | Português e) Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado uma disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. 2 609 001 965 • 11.10.06 g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas eléctricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. b) Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. d) Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. e) Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. 2 609 001 965 • 11.10.06

5) Manuseio e utilização cuidadosos de ferramentas com acumuladores

a) Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. b) Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. c) Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo. d) No caso de aplicação incorrecta pode sair líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Instruções de serviço específicas do aparelho f Segurar a ferramenta eléctrica com firmeza. Ao apertar ou soltar parafusos podem ocorrer, por instantes, altos momentos de reacção. f Utilizar detectores apropriados, para encontrar cabos escondidos, ou consultar a companhia eléctrica local. O contacto com cabos eléctricos podem provocar incêndio e choques eléctricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais. f Desligar imediatamente a ferramenta eléctrica, caso a ferramenta de aplicação bloquear. Esteja atento para altos momentos de reacção que provoquem um contra-golpe. A ferramenta de trabalho é bloqueada quando: — a ferramenta eléctrica é sobrecarregada ou — se for emperrada na peça a ser trabalhada. Português | 33 f Ao executar trabalhos durante os quais possam ser atingidos cabos eléctricos, deverá sempre segurar a ferramenta eléctrica pela superfície isolada do punho. O contacto com um cabo sob tensão também coloca peças de metal da ferramenta eléctrica sob tensão e leva a um choque eléctrico. f Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurado com a mão. f Não processar material que contenha asbesto. Asbesto é considerado como sendo cancerígeno. f Tomar medidas de protecção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos. Por exemplo: Alguns pós são considerados como sendo cancerígenos. Usar uma máscara de protecção contra o pó e, se for possível, utilizar uma aspiração de pó/aparas. f Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. f Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta eléctrica. f Evitar que o aparelho seja ligado sem querer. Assegure-se de que o interruptor de ligardesligar esteja na posição desligada, antes de colocar um acumulador. Não deverá transportar a ferramenta eléctrica com o seu dedo sobre o interruptor de ligar-desligar nem colocar o acumulador na ferramenta eléctrica ligada, pois isto poderá causar acidentes. f Não abrir o acumulador. Há risco de um curtocircuito. f Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar, e fogo. Há risco de explosão. Utilização conforme as disposições A ferramenta eléctrica é destinada para apertar e soltar parafusos, assim como para furar em madeira, metal, cerâmica e plástico. Componentes ilustrados A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.

Mandril de aperto rápido Anel de pré-selecção do binário Comutador de marchas Indicação do sentido de rotação à direita Indicação do sentido de rotação à esquerda Punho macio Bit de aparafusamento* Tecla de destravamento do acumulador Acumulador* Lâmpada “Power Light” Comutador do sentido de rotação Interruptor de ligar-desligar Porta-pontas universal* Parafuso de segurança para mandril de aperto rápido 15 Chave de sextavado interno** *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento. **de tipo comercial (não incluído no volume de fornecimento) Declaração de conformidade Declaramos sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Descrição de funções Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. 34 | Português

19.09.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen 2 609 001 965 • 11.10.06 Dados técnicos Berbequim-aparafusador sem fio N° do produto Tensão nominal N° de rotação em ponto morto – Primeira marcha – Segunda marcha Máx. binário de aparafusamento duro/macio conforme ISO 5393 máx. Ø de aparafusamento máx. Ø de perfuração – Aço – Madeira Faixa de aperto do mandril Rosca do veio de perfuração Peso conforme EPTA-Procedure 01/2003

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar. Informação sobre ruídos/vibrações Valores de medição averiguados conforme EN 60745. O nível de pressão acústica avaliado como A do aparelho é tipicamente inferior a 70 dB(A). O nível de ruído durante o trabalho pode ultrapassar 85 dB(A). Usar um protector auricular! Valores totais de vibração (soma dos vectores das três direcções) determinadas conforme EN 60745: Furar em metal: Valor de emissão de vibrações ah =<2,5 m/s2, incerteza K=1 m/s2, Aparafusar: Valor de emissão de vibrações ah =<2,5 m/s2, incerteza K=1 m/s2. O nível de vibrações indicado nestas instruções foi medido conforme um processo de medição normalizado na norma EN 60745 e pode ser utilizado para a comparação de aparelhos. O nível de vibrações variará de acordo com a aplicação da ferramenta eléctrica. Em alguns casos o nível de vibrações pode ser superior ao indicado nestas instruções. É possível que o impacto de vibrações seja subestimado se a ferramenta eléctrica for regularmente utilizada de maneira semelhante. Nota: Para uma avaliação exacta do impacto de vibrações durante um certo período de trabalho, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho. ATENÇÃO Montagem Carregar o acumulador Um acumulador novo ou não utilizado durante muito tempo, só desenvolve a sua completa potência após aprox. 5 ciclos de carga e descarga. Para retirar o acumulador 9 pressionar as teclas de destravamento 8 e puxar o acumulador da ferramenta eléctrica por baixo. Não empregar força. O acumulador está equipado com uma monitorização de temperatura NTC, que só permite uma carga na faixa de temperatura entre 0 °C e 45 °C. Desta forma é alcançada uma alta vida útil do acumulador. Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituido. Observar a indicação sobre a eliminação de forma ecológica. Troca de ferramenta (veja figura A) f Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. O veio de perfuração está bloqueado quando o interruptor de ligar-desligar 12 não está premido. Isto possibilita uma troca rápida, confortável e fácil da ferramenta de trabalho no mandril de brocas. Abrir o mandril de brocas de aperto rápido 1, girando, até ser possível introduzir a ferramenta. Introduzir a ferramenta. 2 609 001 965 • 11.10.06 Português | 35 Girar a bucha do mandril de brocas de aperto rápido 1 no sentido dos ponteiros do relógio, com a mão para apertar, até não ouvir mais nenhum som de catraca. O mandril de brocas é travado automaticamente. O travamento solta-se novamente, logo que girar a bucha no sentido contrário para remover a ferramenta. Trocar o mandril de brocas (veja figuras C–E) f Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. Funcionamento Colocação em funcionamento Colocar o acumulador f Só utilizar acumuladores O-Pack Bosch com a tensão indicada na placa de características da sua ferramenta eléctrica. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. Colocar o comutador de sentido 11 no centro, para evitar que o aparelho seja ligado involuntariamente. Colocar o acumulador carregado 9 no punho até engatar perceptivelmente e estar alinhando ao punho. Ajustar o sentido de rotação (veja figura B) Com o comutador de sentido de rotação 11 é possível alterar o sentido de rotação da ferramenta eléctrica. Com o interruptor de ligar-desligar pressionado 12 isto no entanto não é possível. O mandril de brocas de aperto rápido 1 está fixo com um parafuso de fixação de modo que não possa se soltar involuntariamente da árvore porta-brocas 14. Abrir completamente o mandril de brocas de aperto rápido 1 e girar o parafuso de segurança 14 no sentido dos ponteiros do relógio. Repare que o parafuso de segurança tem uma rosca à esquerda. Marcha à direita: Para furar e enroscar parafusos, deverá pressionar o comutador de sentido de rotação 11 completamente para a esquerda. Desmontar o mandril de brocas (veja figura D) Introduzir uma chave para parafusos sextavados internos 15 como o lado curto, no mandril de aperto rápido 1. A indicação do sentido de rotação à direita 4 ilumina-se quando o interruptor de ligar-desligar 12 está premido e quando o motor está em funcionamento. Colocar a ferramenta eléctrica sobre uma base firme, p.ex. uma bancada de trabalho. Segurar firmemente a ferramenta eléctrica e soltar o mandril de brocas de aperto rápido 1 girando a chave de parafusos sextavados internos 15 no sentido contrário dos ponteiros do relógio. Um mandril de brocas de aperto rápido demasiadamente apertado pode ser afrouxado com um leve golpe sobre o cabo comprido da chave de mandril de brocas 15. Remover a chave de sextavado interior do mandril de brocas de aperto rápido e desaparafusá-lo completamente. Marcha à direita: Premir o comutador do sentido de rotação completamente para a direita 11 para soltar ou apertar parafusos. Montar o mandril de brocas (veja figura E) A montagem do mandril de brocas de coroa de aperto rápido é realizada em sequência invertida. Nota: Após montar o mandril de aperto rápido, deverá reapertar o parafuso de segurança 14. O mandril de brocas deve ser apertado com um binário de aprox. 17–23 Nm. 36 | Português A indicação do sentido de rotação à esquerda 5 ilumina-se quando o interruptor de ligar-desligar 12 está premido e quando o motor está em funcionamento. Pré-seleccionar o binário Com o anel de pré-selecção do binário 2 é possível pré-seleccionar, com escalonamento, o binário necessário 25. Com o binário correctamente ajustado, a ferramenta de trabalho é parada logo que o parafuso estiver dentro do material de forma alinhada, ou logo que for alcançado o binário ajustado. Na posição “ ” a embraiagem de desacoplamento de segurança está desactivada, p. ex. para furar. Para desatarraxar parafusos, poderá seleccionar um ajuste mais alto, ou seleccionar o símbolo “ ”. 2 609 001 965 • 11.10.06 Selecção mecânica de marcha f Só accionar o selector de marcha 3 com a ferramenta eléctrica parada. Com o selector de marcha 3 podem ser seleccionadas 2 gamas de número de rotação. Marcha I: Baixa gama de número de rotações; para aparafusar ou para trabalhar com grandes diâmetros. Marcha II: Alta gama de número de rotações; para trabalhar com pequeno diâmetro de perfuração. Se não for possível empurrar o selector de marcha 3 até o fim, deverá girar um pouco o mandril de brocas com a broca. Ligar e desligar Para a colocação em funcionamento da ferramenta eléctrica deverá pressionar o interruptor de ligar-desligar 12 e manter pressionado. A lâmpada 10 ilumina-se quando o interruptor de ligar-desligar 12 está levemente premido e ilumina o local de aparafusamento se a luz ambiente não for suficiente. Para desligar a ferramenta eléctrica, deverá soltar novamente o interruptor de ligar-desligar 12. Ajustar o número de rotação O número de rotação da ferramenta eléctrica ligada pode ser regulada sem escalonamento, dependendo de quanto premir o interruptor de ligar-desligar 12. Uma leve pressão sobre o interruptor de ligar-desligar 12 proporciona um número de rotação baixo. Aumentando a pressão, é aumentado o n° de rotação. Bloqueio automático do veio (Auto-Lock) Sempre que o interruptor de ligar-desligar 12 não estiver premido, a árvore porta-brocas e portanto a admissão da ferramenta está travada. Desta forma é possível apertar parafusos até mesmo com o acumulador descarregado ou utilizar a ferramenta eléctrica como chave de fendas. Travão de funcionamento por inércia Ao soltar o interruptor de ligar-desligar 12 é travado o mandril de brocas para evitar que a ferramenta de trabalho continue a girar. Ao atarraxar parafusos, só deverá soltar o interruptor de ligar-desligar 12, quando o parafuso estiver introduzido na peça a ser trabalhada, de modo que a cabeça esteja alinhada com a superfície. A cabeça do parafuso não entra na peça a ser trabalhada. 2 609 001 965 • 11.10.06 Indicações de trabalho f A ferramenta eléctrica só deve ser colocada sobre o parafuso quando estiver desligada. Ferramentas de trabalho em rotação podem escorregar. Punho macio A superfície do punho 6 (Softgrip) aumenta a segurança contra deslize e proporciona um melhor contacto com a ferramenta eléctrica e um melhor manuseio. O revestimento de borracha também reduz as vibrações. Recomendações Após prolongado trabalho com baixo n° de rotação, deveria permitir que a ferramenta eléctrica funcione em vazio durante aprox. 3 minutos com máximo n° de rotação, para poder arrefecer. Para furar metal só devem ser utilizadas brocas HSS (HSS=aço de corte rápido de alta potência) afiadas e em perfeito estado. O programa de acessórios Bosch garante a respectiva qualidade. Antes de atarraxar parafusos, mais longos e maiores, em materiais duros, deveria furar com o diâmetro do núcleo da rosca até aproximadamente 2/3 do comprimento do parafuso. Manutenção e serviço Manutenção e limpeza f Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. f Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch. Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta no logotipo da ferramenta eléctrica. Português | 37 Serviço e consulta ao cliente Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa ✆ . . . . . . . . . . . . . . . . . . . . . . . . +351 21 / 8 50 00 00 Fax . . . . . . . . . . . . . . . . . . . . . . . +351 21 / 8 51 10 96 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . 08 00 / 7 04 54 46 E-Mail: sac@bosch-sac.com.br Eliminação Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Apenas países da União Européia: Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva européia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Acumuladores/pilhas: Ni-Cd: Níquel cádmio Atenção: Estes acumuladores contém cádmio, um metal pesado altamente venenoso. Ni-MH: Hidreto metálico de níquel Acumuladores/pilhas não devem ser deitados no lixo doméstico, nem no fogo nem na água. Acumuladores/pilhas devem ser recolhidos, reciclados ou eliminados de forma ecológica. Apenas países da União Europeia: Acumuladores e pilhas defeituosos ou gastos devem ser reciclados conforme a directiva 91/157/CEE. Sob reserva de alterações. 38 | Português 2 609 001 965 • 11.10.06 Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. AVVERTENZA Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).
