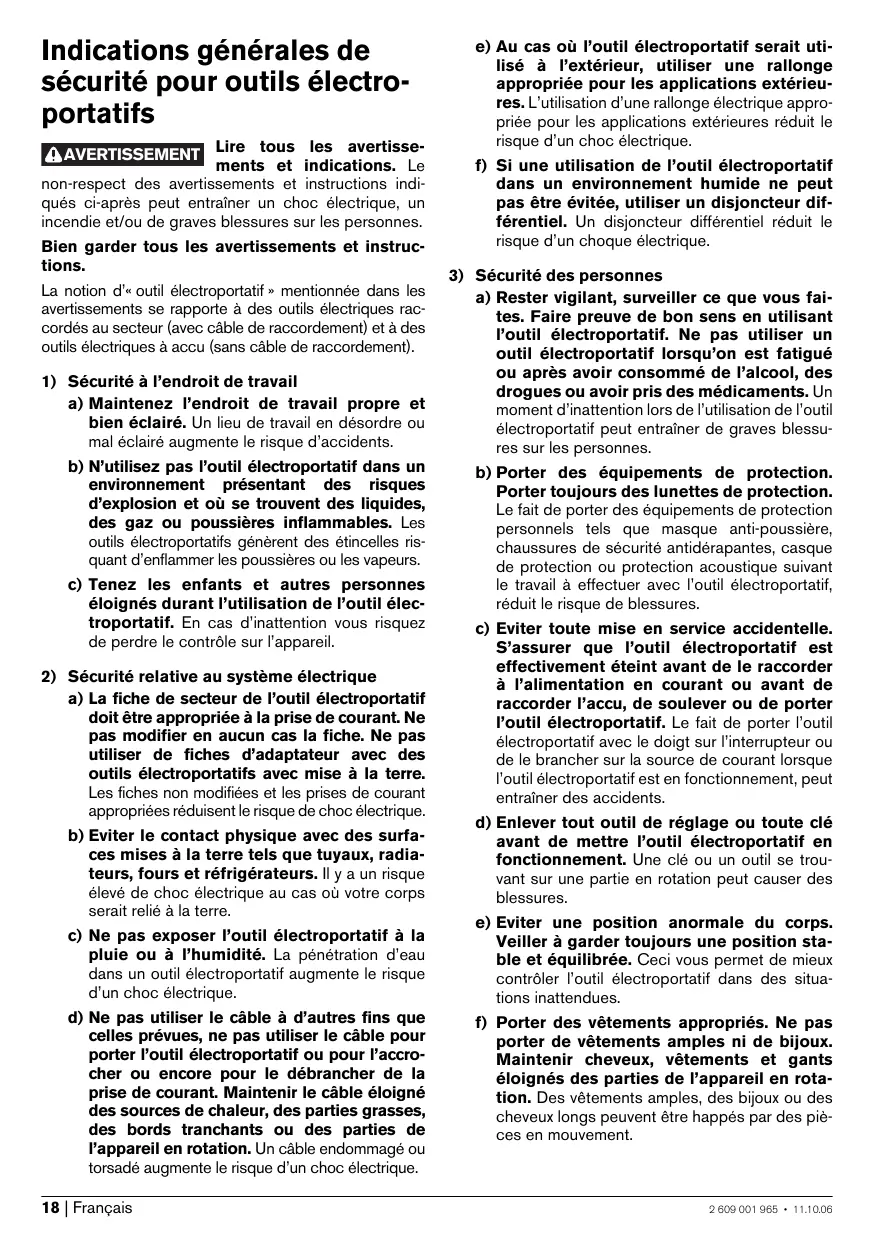

La notion d’« outil électroportatif » mentionnée dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à accu (sans câble de raccordement). 1) Sécurité à l’endroit de travail a) Maintenez l’endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d’accidents. b) N’utilisez pas l’outil électroportatif dans un environnement présentant des risques d’explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles risquant d’enflammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l’utilisation de l’outil électroportatif. En cas d’inattention vous risquez de perdre le contrôle sur l’appareil. 2) Sécurité relative au système électrique a) La fiche de secteur de l’outil électroportatif doit être appropriée à la prise de courant. Ne pas modifier en aucun cas la fiche. Ne pas utiliser de fiches d’adaptateur avec des outils électroportatifs avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. b) Eviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. c) Ne pas exposer l’outil électroportatif à la pluie ou à l’humidité. La pénétration d’eau dans un outil électroportatif augmente le risque d’un choc électrique. d) Ne pas utiliser le câble à d’autres fins que celles prévues, ne pas utiliser le câble pour porter l’outil électroportatif ou pour l’accrocher ou encore pour le débrancher de la prise de courant. Maintenir le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’appareil en rotation. Un câble endommagé ou torsadé augmente le risque d’un choc électrique. 18 | Français
3) Sécurité des personnes a) Rester vigilant, surveiller ce que vous faites. Faire preuve de bon sens en utilisant l’outil électroportatif. Ne pas utiliser un outil électroportatif lorsqu’on est fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment d’inattention lors de l’utilisation de l’outil électroportatif peut entraîner de graves blessures sur les personnes. b) Porter des équipements de protection. Porter toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer avec l’outil électroportatif, réduit le risque de blessures. c) Eviter toute mise en service accidentelle. S’assurer que l’outil électroportatif est effectivement éteint avant de le raccorder à l’alimentation en courant ou avant de raccorder l’accu, de soulever ou de porter l’outil électroportatif. Le fait de porter l’outil électroportatif avec le doigt sur l’interrupteur ou de le brancher sur la source de courant lorsque l’outil électroportatif est en fonctionnement, peut entraîner des accidents. d) Enlever tout outil de réglage ou toute clé avant de mettre l’outil électroportatif en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Eviter une position anormale du corps. Veiller à garder toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l’outil électroportatif dans des situations inattendues. f) Porter des vêtements appropriés. Ne pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des parties de l’appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.
électroportatif s’en trouve entravé. Faire réparer ces parties endommagées avant d’utiliser l’appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. f) Maintenir les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utiliser les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions. Tenir compte également des conditions de travail et du travail à effectuer. L’utilisation des outils électroportatifs à d’autres fins que celles prévues peut entraîner des situations dangereuses.
6) Travaux d’entretien a) Ne faire réparer l’outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d’origine. Ceci permet d’assurer la sécurité de l’appareil.
Un contact avec des conduites d’électricité peut provoquer un incendie ou un choc électrique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels. f Arrêtez immédiatement l’appareil électrique lorsque l’outil coince. Attendez-vous à des couples de réaction importants causant un contrecoup. L’outil se bloque lorsque : – l’appareil électrique est surchargé ou – lorsqu’il coince dans la pièce à travailler. Français | 19
L’outil risque de se coincer, ce qui entraîne une perte de contrôle de l’outil électroportatif. f Eviter une mise en marche par mégarde. S’assurer que l’interrupteur Marche/Arrêt est effectivement en position d’arrêt avant de monter un accu. Le fait de porter l’outil électroportatif en laissant le doigt sur l’interrupteur Marche/Arrêt ou de mettre en place l’accu dans l’outil électroportatif lorsque celui-ci est en marche peut entraîner des accidents. f Ne pas ouvrir l’accu. Risque de court-circuit. f Protéger l’accu de toute source de chaleur, comme p. ex. l’exposition directe au soleil et au feu. Il y a risque d’explosion.
L’outil électroportatif est conçu pour le vissage et le dévissage des vis ainsi que pour le perçage dans le bois, le métal, le céramique et les matières plastiques.
La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique. 1 2 3 4 Indicateur du sens de rotation vers la droite Indicateur du sens de rotation vers la gauche Poignée avec surface softgrip Embout* Touche de déverrouillage de l’accumulateur Accu* Lampe « Power Light » Commutateur du sens de rotation Interrupteur Marche/Arrêt Clé pour vis à six pans creux**
**disponible dans le commerce (non fourni avec l’appareil)
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux règlements des directives 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Valeurs totales des vibrations (somme vectorielle de trois sens) relevée conformément à EN 60745 : Perçage du métal : Valeur d’émission vibratoire ah =<2,5 m/s2, incertitude K=1 m/s2, Vissage : Valeur d’émission vibratoire ah =<2,5 m/s2, incertitude K=1 m/s2.
L’amplitude d’oscillation change en fonction de l’utilisation de l’appareil électroportatif et peut, dans certains cas, être supérieure à la valeur indiquée dans ces instructions d’utilisation. La sollicitation vibratoire pourrait être sous-estimée si l’appareil électroportatif est régulièrement utilisé d’une telle manière. Remarque : Pour une estimation précise de la sollicitation vibratoire pendant un certain temps d’utilisation, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.
Pour sortir l’accu 9 appuyer sur les touches de déverrouillage 8 et enlever l’accu de l’outil électroportatif en tirant vers le bas. Ne pas appliquer de la force. L’accu est équippé d’une surveillange NTC de température qui ne permet de charger l’accu que dans la plage de température entre 0 °C et 45 °C. La durée de vie de l’accu s’en trouve augmentée. Si le temps de service de l’accu se raccourcit considérablement après les recharges effectuées, cela signifie que l’accu est usagé et qu’il doit être remplacé. Respecter les indications concernant l’élimination.
(p. ex. travaux d’entretien, changement d’outils, etc.) et avant de le transporter ou stocker, toujours mettre le commutateur de sens de rotation en position médiane. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. Lorsque l’interrupteur Marche/Arrêt 12 n’est pas appuyé, la broche de perçage est bloquée. Ceci permet un changement aisé, facile et rapide de l’outil de travail dans le mandrin de perçage. Ouvrir le mandrin automatique 1 par un mouvement de rotation jusqu’à ce que l’outil puisse être monté. Monter l’outil.
Démontage du mandrin de perçage (voir figure D) Serrer le bout court d’une clé mâle pour vis à six pans creux 15 dans le mandrin automatique 1. Poser l’outil électroportatif sur un support stable, p. ex. un établi. Maintenir l’outil électroportatif et desserrer le mandrin automatique 1 en tournant la clé pour vis à six pans creux 15 dans le sens inverse des aiguilles d’une montre. Au cas où le mandrin automatique serait coincé, il suffit de donner un coup léger sur le bout long de la clé pour vis à six pans creux 15 afin de le desserrer. Enlever la clé pour vis à six pans creux du mandrin automatique et desserrer complètement le mandrin automatique. Montage du mandrin de perçage (voir figure E) Le montage du mandrin automatique s’effectue dans l’ordre inverse. Note : Après le montage du mandrin automatique, resserrer la vis de blocage 14.
Bosch qui ont la tension indiquée sur la plaque signalétique de l’outil électroportatif. L’utilisation de tout autre accumulateur peut entraîner des blessures et des risques d’incendie. Mettre le commutateur de sens de rotation 11 en position médiane pour éviter une mise en marche non-intentionnée de l’appareil. Monter l’accu chargé 9 dans la poignée jusqu’à ce qu’il s’encliquette de façon perceptible et correcte. Régler le sens de rotation (voir figure B) Avec le commutateur de sens de rotation 11 le sens de rotation de l’outil électroportatif peut être inversé. Ceci n’est cependant pas possible, quand l’interrupteur Marche/Arrêt 12 est appuyé. Rotation à droite : Pour percer et visser, tourner le commutateur du sens de rotation 11 à fond vers la gauche. L’indicateur du sens de rotation vers la droite 4 s’allume lorsque l’interrupteur Marche/Arrêt 12 est actionné et que le moteur tourne. Rotation à gauche : Pour desserrer ou dévisser des vis, tourner le commutateur du sens de rotation 11 à fond vers la droite. L’indicateur du sens de rotation vers la gauche 5 s’allume lorsque l’interrupteur Marche/Arrêt 12 est actionné et que le moteur tourne. Présélection du couple A l’aide de la bague de réglage de présélection du couple 2, il est possible de présélectionner le couple nécessaire par 25 étapes. Le réglage est correct lorsque l’outil de travail est arrêté dès que la tête de la vis ne déborde plus le matériau ou que le couple préréglé est atteint. Dans la position « », l’embrayage à crans est désactivé, p. ex. pour le perçage. Pour dévisser les vis, éventuellement choisir un réglage plus élevé ou régler sur le symbole « ».
Vitesse II : Plage de vitesse de rotation élevée ; pour petits diamètres de perçage. Au cas où le commutateur de vitesse 3 ne se laisserait pas pousser à fond, tourner légèrement le mandrin de perçage avec le foret. Mise en Marche/Arrêt Pour mettre l’outil électroportatif en marche, appuyer sur l’interrupteur Marche/Arrêt 12 et le maintenir appuyé. La lampe 10 s’allume lorsque l’interrupteur Marche/Arrêt 12 et légèrement enfoncé et permet d’éclairer l’endroit de vissage lorsque l’éclairage est mauvais. Pour arrêter l’outil électroportatif relâcher l’interrupteur Marche/Arrêt 12. Réglage de la vitesse de rotation Il est possible de régler sans à-coups la vitesse de rotation de l’outil électroportatif en opération suivant la façon dont on appuie sur l’interrupteur Marche/Arrêt 12. Une pression légère sur l’interrupteur Marche/Arrêt 12 entraîne une faible vitesse de rotation. Plus la pression augmente, plus la vitesse de rotation est élevée. Blocage automatique de la broche (Auto-Lock) L’interrupteur Marche/Arrêt 12 n’étant pas appuyé, la broche de perçage et donc le porte-outil sont bloqués. Ceci permet de visser des vis même si l’accu est déchargé ou bien de se servir de l’outil électroportatif comme d’un tournevis classique. Frein de ralentissement Dès qu’on lâche l’interrupteur Marche/Arrêt 12, le mandrin de perçage est freiné afin d’empêcher le ralentissement par inertie de l’outil de travail. Lors du serrage de vis, ne relâcher l’interrupteur Marche/Arrêt 12 que lorsque la vis ne déborde plus la pièce à travailler. La tête de la vis ne sera pas enfoncée dans la pièce à travailler.
Poignée avec surface softgrip La surface de la poignée 6 (softgrip) empêche la main de glisser, permettant ainsi une meilleure maniabilité de l’outil électroportatif et une meilleure prise en main. Grâce au revêtement en caoutchouc, les vibrations sont également atténuées. Conseils Après avoir travaillé à une petite vitesse de rotation pendant une période relativement longue, faire travailler l’outil électroportatif à vide à la vitesse de rotation maximale pendant une durée de 3 minutes environ afin de le laisser refroidir. Pour percer dans le métal, n’utiliser que des forets HSS aiguisés et en parfait état (HSS = aciers super rapides). La gamme d’accessoires Bosch vous assure la qualité nécessaire. Avant de visser des vis d’un certain diamètre et d’une certaine longueur dans des matériaux durs, il est recommandé d’effectuer un préperçage à l’aide du diamètre de l’âme du filet d’environ 2/3 de la longueur de vis.
Nettoyage et entretien f Avant d’effectuer des travaux sur l’appareil (p. ex. travaux d’entretien, changement d’outils, etc.) et avant de le transporter ou stocker, toujours mettre le commutateur de sens de rotation en position médiane. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. f Toujours tenir propres l’outil électroportatif ainsi que les ouïes de ventilation afin d’obtenir un travail impeccable et sûr. Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch. Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique.
être déposés directement auprès de : Suisse Batrec AG 3752 Wimmis BE Sous réserve de modifications. Seulement pour les pays de l’Union Européenne : Ne pas jeter votre appareil électroportatif avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée. Accus/piles :
Attention : Ces accus contiennent du cadmium, un métal lourd hautement toxique. — si éste se ladea en la pieza de trabajo.
Indicador de sentido de giro a derechas Indicador de sentido de giro a izquierdas Empuñadura de material especial Punta de atornillar* Botón de extracción del acumulador Acumulador* Bombilla “Power Light” Selector de sentido de giro Interruptor de conexión/desconexión Soporte universal de puntas de atornillar* Tornillo de seguridad de portabrocas de sujeción rápida 15 Llave macho hexagonal** *Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. **de tipo comercial (no se adjunta con el aparato)
Declaramos bajo nuestra responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 60745 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Ajuste del sentido de giro (ver figura B) Con el selector 11 puede invertirse el sentido de giro actual de la herramienta eléctrica. Esto no es posible, sin embargo, con el interruptor de conexión/desconexión 12 accionado. Giro a derechas: para taladrar y enroscar tornillos presionar hasta el tope hacia la izquierda el selector de sentido de giro 11. El indicador de sentido de giro a derechas 4 se enciende estando funcionando el motor con el interruptor de conexión/desconexión accionado 12. Giro a izquierdas: Para aflojar y desenroscar tornillos presionar hasta el tope hacia la derecha el selector de sentido de giro 11. El indicador de sentido de giro a izquierdas 5 se enciende estando funcionando el motor con el interruptor de conexión/desconexión accionado 12. Preselección del par de giro Con el anillo de ajuste para la preselección del par 2 puede ajustar el par de giro precisado en 25 niveles diferentes. Si el ajuste es correcto, el útil se detiene en el momento en que la cabeza del tornillo quede enrasada con el material, o bien, al alcanzarse el par de giro ajustado. En la posición “ ” se desactiva el embrague limitador, p. ej., para taladrar. Al desenroscar tornillos puede que sea necesario ajustar un nivel de par más alto, o bien, seleccione el símbolo “ ”.
Variando la presión ejercida sobre el interruptor de conexión/desconexión 12 puede Ud. regular de forma continua las revoluciones de la herramienta eléctrica.
Empuñadura de material especial La superficie de agarre 6 de un material especial reduce el peligro de resbalamiento, y permite un mejor agarre y manejabilidad de la herramienta eléctrica. Con este material se obtiene además una amortiguación de las vibraciones. Consejos prácticos En caso de trabajar prolongadamente a bajas revoluciones deberá refrigerarse la herramienta eléctrica dejándola funcionar aprox. 3 minutos a las revoluciones en vacío máximas. Para taladrar en metal solamente usar brocas HSS (HSS=acero de corte rápido de alto rendimiento) bien afiladas y en perfecto estado. Brocas con la calidad correspondiente las encontrará en el programa de accesorios Bosch. Antes de enroscar tornillos grandes y largos en materiales duros deberá taladrarse un agujero con el diámetro del núcleo de la rosca a una profundidad aprox. correspondiente a 2/3 de la longitud del tornillo.
Indicação do sentido de rotação à esquerda Punho macio Bit de aparafusamento* Tecla de destravamento do acumulador Acumulador* Lâmpada “Power Light” Comutador do sentido de rotação Interruptor de ligar-desligar Porta-pontas universal* Parafuso de segurança para mandril de aperto rápido 15 Chave de sextavado interno** *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento. **de tipo comercial (não incluído no volume de fornecimento)
Declaramos sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Als de aan/uit-schakelaar 12 niet is ingedrukt, wordt de uitgaande as en daarmee de gereedschapopname geblokkeerd.
