Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar. Informação sobre ruídos/vibrações Valores de medição averiguados conforme EN 60745. O nível de pressão acústica avaliado como A do aparelho é tipicamente inferior a 70 dB(A). O nível de ruído durante o trabalho pode ultrapassar 85 dB(A). Usar um protector auricular! Valores totais de vibração (soma dos vectores das três direcções) determinadas conforme EN 60745: Furar em metal: Valor de emissão de vibrações ah =<2,5 m/s2, incerteza K=1 m/s2, Aparafusar: Valor de emissão de vibrações ah =<2,5 m/s2, incerteza K=1 m/s2. O nível de vibrações indicado nestas instruções foi medido conforme um processo de medição normalizado na norma EN 60745 e pode ser utilizado para a comparação de aparelhos. O nível de vibrações variará de acordo com a aplicação da ferramenta eléctrica. Em alguns casos o nível de vibrações pode ser superior ao indicado nestas instruções. É possível que o impacto de vibrações seja subestimado se a ferramenta eléctrica for regularmente utilizada de maneira semelhante. Nota: Para uma avaliação exacta do impacto de vibrações durante um certo período de trabalho, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho. ATENÇÃO Montagem Carregar o acumulador Um acumulador novo ou não utilizado durante muito tempo, só desenvolve a sua completa potência após aprox. 5 ciclos de carga e descarga. Para retirar o acumulador 9 pressionar as teclas de destravamento 8 e puxar o acumulador da ferramenta eléctrica por baixo. Não empregar força. O acumulador está equipado com uma monitorização de temperatura NTC, que só permite uma carga na faixa de temperatura entre 0 °C e 45 °C. Desta forma é alcançada uma alta vida útil do acumulador. Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituido. Observar a indicação sobre a eliminação de forma ecológica. Troca de ferramenta (veja figura A) f Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. O veio de perfuração está bloqueado quando o interruptor de ligar-desligar 12 não está premido. Isto possibilita uma troca rápida, confortável e fácil da ferramenta de trabalho no mandril de brocas. Abrir o mandril de brocas de aperto rápido 1, girando, até ser possível introduzir a ferramenta. Introduzir a ferramenta. 2 609 001 965 • 11.10.06 Português | 35 Girar a bucha do mandril de brocas de aperto rápido 1 no sentido dos ponteiros do relógio, com a mão para apertar, até não ouvir mais nenhum som de catraca. O mandril de brocas é travado automaticamente. O travamento solta-se novamente, logo que girar a bucha no sentido contrário para remover a ferramenta. Trocar o mandril de brocas (veja figuras C–E) f Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. Funcionamento Colocação em funcionamento Colocar o acumulador f Só utilizar acumuladores O-Pack Bosch com a tensão indicada na placa de características da sua ferramenta eléctrica. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. Colocar o comutador de sentido 11 no centro, para evitar que o aparelho seja ligado involuntariamente. Colocar o acumulador carregado 9 no punho até engatar perceptivelmente e estar alinhando ao punho. Ajustar o sentido de rotação (veja figura B) Com o comutador de sentido de rotação 11 é possível alterar o sentido de rotação da ferramenta eléctrica. Com o interruptor de ligar-desligar pressionado 12 isto no entanto não é possível. O mandril de brocas de aperto rápido 1 está fixo com um parafuso de fixação de modo que não possa se soltar involuntariamente da árvore porta-brocas 14. Abrir completamente o mandril de brocas de aperto rápido 1 e girar o parafuso de segurança 14 no sentido dos ponteiros do relógio. Repare que o parafuso de segurança tem uma rosca à esquerda. Marcha à direita: Para furar e enroscar parafusos, deverá pressionar o comutador de sentido de rotação 11 completamente para a esquerda. Desmontar o mandril de brocas (veja figura D) Introduzir uma chave para parafusos sextavados internos 15 como o lado curto, no mandril de aperto rápido 1. A indicação do sentido de rotação à direita 4 ilumina-se quando o interruptor de ligar-desligar 12 está premido e quando o motor está em funcionamento. Colocar a ferramenta eléctrica sobre uma base firme, p.ex. uma bancada de trabalho. Segurar firmemente a ferramenta eléctrica e soltar o mandril de brocas de aperto rápido 1 girando a chave de parafusos sextavados internos 15 no sentido contrário dos ponteiros do relógio. Um mandril de brocas de aperto rápido demasiadamente apertado pode ser afrouxado com um leve golpe sobre o cabo comprido da chave de mandril de brocas 15. Remover a chave de sextavado interior do mandril de brocas de aperto rápido e desaparafusá-lo completamente. Marcha à direita: Premir o comutador do sentido de rotação completamente para a direita 11 para soltar ou apertar parafusos. Montar o mandril de brocas (veja figura E) A montagem do mandril de brocas de coroa de aperto rápido é realizada em sequência invertida. Nota: Após montar o mandril de aperto rápido, deverá reapertar o parafuso de segurança 14. O mandril de brocas deve ser apertado com um binário de aprox. 17–23 Nm. 36 | Português A indicação do sentido de rotação à esquerda 5 ilumina-se quando o interruptor de ligar-desligar 12 está premido e quando o motor está em funcionamento. Pré-seleccionar o binário Com o anel de pré-selecção do binário 2 é possível pré-seleccionar, com escalonamento, o binário necessário 25. Com o binário correctamente ajustado, a ferramenta de trabalho é parada logo que o parafuso estiver dentro do material de forma alinhada, ou logo que for alcançado o binário ajustado. Na posição “ ” a embraiagem de desacoplamento de segurança está desactivada, p. ex. para furar. Para desatarraxar parafusos, poderá seleccionar um ajuste mais alto, ou seleccionar o símbolo “ ”. 2 609 001 965 • 11.10.06 Selecção mecânica de marcha f Só accionar o selector de marcha 3 com a ferramenta eléctrica parada. Com o selector de marcha 3 podem ser seleccionadas 2 gamas de número de rotação. Marcha I: Baixa gama de número de rotações; para aparafusar ou para trabalhar com grandes diâmetros. Marcha II: Alta gama de número de rotações; para trabalhar com pequeno diâmetro de perfuração. Se não for possível empurrar o selector de marcha 3 até o fim, deverá girar um pouco o mandril de brocas com a broca. Ligar e desligar Para a colocação em funcionamento da ferramenta eléctrica deverá pressionar o interruptor de ligar-desligar 12 e manter pressionado. A lâmpada 10 ilumina-se quando o interruptor de ligar-desligar 12 está levemente premido e ilumina o local de aparafusamento se a luz ambiente não for suficiente. Para desligar a ferramenta eléctrica, deverá soltar novamente o interruptor de ligar-desligar 12. Ajustar o número de rotação O número de rotação da ferramenta eléctrica ligada pode ser regulada sem escalonamento, dependendo de quanto premir o interruptor de ligar-desligar 12. Uma leve pressão sobre o interruptor de ligar-desligar 12 proporciona um número de rotação baixo. Aumentando a pressão, é aumentado o n° de rotação. Bloqueio automático do veio (Auto-Lock) Sempre que o interruptor de ligar-desligar 12 não estiver premido, a árvore porta-brocas e portanto a admissão da ferramenta está travada. Desta forma é possível apertar parafusos até mesmo com o acumulador descarregado ou utilizar a ferramenta eléctrica como chave de fendas. Travão de funcionamento por inércia Ao soltar o interruptor de ligar-desligar 12 é travado o mandril de brocas para evitar que a ferramenta de trabalho continue a girar. Ao atarraxar parafusos, só deverá soltar o interruptor de ligar-desligar 12, quando o parafuso estiver introduzido na peça a ser trabalhada, de modo que a cabeça esteja alinhada com a superfície. A cabeça do parafuso não entra na peça a ser trabalhada. 2 609 001 965 • 11.10.06 Indicações de trabalho f A ferramenta eléctrica só deve ser colocada sobre o parafuso quando estiver desligada. Ferramentas de trabalho em rotação podem escorregar. Punho macio A superfície do punho 6 (Softgrip) aumenta a segurança contra deslize e proporciona um melhor contacto com a ferramenta eléctrica e um melhor manuseio. O revestimento de borracha também reduz as vibrações. Recomendações Após prolongado trabalho com baixo n° de rotação, deveria permitir que a ferramenta eléctrica funcione em vazio durante aprox. 3 minutos com máximo n° de rotação, para poder arrefecer. Para furar metal só devem ser utilizadas brocas HSS (HSS=aço de corte rápido de alta potência) afiadas e em perfeito estado. O programa de acessórios Bosch garante a respectiva qualidade. Antes de atarraxar parafusos, mais longos e maiores, em materiais duros, deveria furar com o diâmetro do núcleo da rosca até aproximadamente 2/3 do comprimento do parafuso. Manutenção e serviço Manutenção e limpeza f Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. f Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch. Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta no logotipo da ferramenta eléctrica. Português | 37 Serviço e consulta ao cliente Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa ✆ . . . . . . . . . . . . . . . . . . . . . . . . +351 21 / 8 50 00 00 Fax . . . . . . . . . . . . . . . . . . . . . . . +351 21 / 8 51 10 96 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . 08 00 / 7 04 54 46 E-Mail: sac@bosch-sac.com.br Eliminação Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Apenas países da União Européia: Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva européia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Acumuladores/pilhas: Ni-Cd: Níquel cádmio Atenção: Estes acumuladores contém cádmio, um metal pesado altamente venenoso. Ni-MH: Hidreto metálico de níquel Acumuladores/pilhas não devem ser deitados no lixo doméstico, nem no fogo nem na água. Acumuladores/pilhas devem ser recolhidos, reciclados ou eliminados de forma ecológica. Apenas países da União Europeia: Acumuladores e pilhas defeituosos ou gastos devem ser reciclados conforme a directiva 91/157/CEE. Sob reserva de alterações. 38 | Português 2 609 001 965 • 11.10.06 Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. AVVERTENZA Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

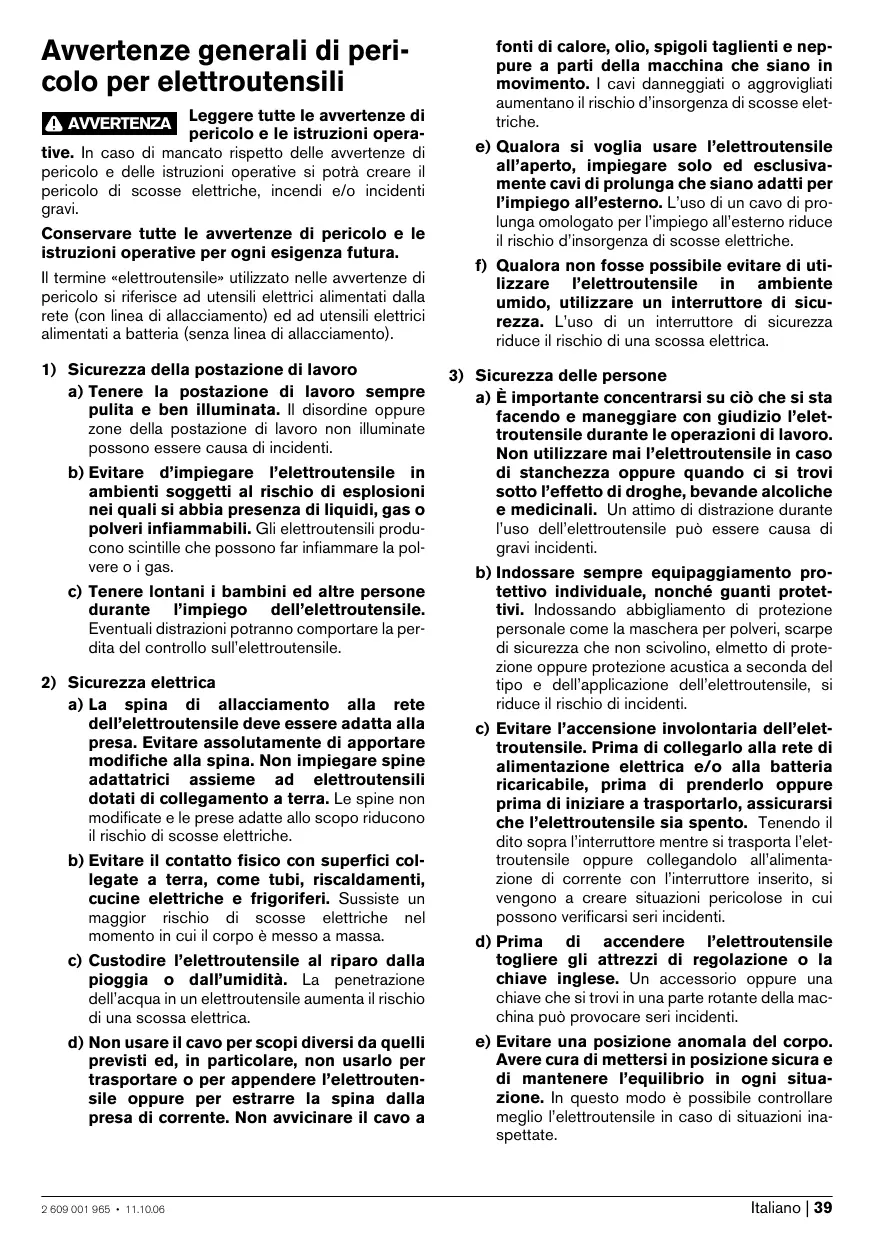

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a 2 609 001 965 • 11.10.06 fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. d) Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. Italiano | 39 f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli

elettroutensili a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. 40 | Italiano g) Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili

a) Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. b) Avere cura d’impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. d) In caso d’impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Istruzioni di sicurezza specifiche per la macchina f Tenere sempre ben saldo l’elettroutensile. Serrando a fondo ed allentando le viti è possibile che si verifichino temporaneamente alti momenti di reazione. 2 609 001 965 • 11.10.06 f Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. f Spegnere immediatamente l’elettroutensile quando l’utensile accessorio si blocca. Aspettarsi sempre alti momenti di reazione che possono provocare un contraccolpo. L’utensile accessorio si blocca quando: – l’elettroutensile è sottoposto a sovraccarico oppure – prende angolature improprie nel pezzo in lavorazione. f Quando si eseguono lavori nel corso dei quali l’accessorio potrebbe arrivare a toccare linee elettriche non visibili, afferrare l’elettroutensile soltanto alle superfici di impugnatura. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell’elettroutensile e provoca quindi una scossa elettrica. f Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. f Non lavorare mai materiali contenenti amianto. L’amianto è ritenuto materiale cancerogeno. f Prendere dei provvedimenti appropriati in caso che durante il lavoro dovessero svilupparsi polveri dannose per la salute, infiammabili oppure esplosive. Ad esempio: Alcune polveri sono considerate cancerogene. Portare una maschera di protezione contro la polvere ed utilizzare, se collegabile, un sistema di aspirazione polvere/aspirazione trucioli. f Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva. f Prima di posare l’elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L’accessorio può incepparsi e comportare la perdita di controllo dell’elettroutensile. f Evitare accensioni accidentali. Prima di inserire una batteria ricaricabile, assicurarsi che l’interruttore di avvio/arresto si trovi in posizione disinserita. Trasportando l’elettroutensile tenendolo con il dito all’interruttore di avvio/arresto oppure inserendo la batteria ricaricabile quando l’elettroutensile è acceso si possono provocare seri incidenti. f Proteggere la batteria ricaricabile da calore troppo forte, p. es. anche da continue radiazioni solari e dal fuoco. Vi è concreto pericolo di esplosione! Descrizione del funzionamento Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Uso conforme alle norme La macchina è idonea per avvitare e svitare viti ed anche per forare nel legname, nel metallo, nella ceramica e nelle materie plastiche. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica.

Mandrino autoserrante Anello di regolazione preselezione della coppia Commutatore di marcia Visualizzazione della direzione di marcia, rotazione destrorsa Visualizzazione della direzione di marcia, rotazione sinistrorsa Impugnatura morbida Bit cacciavite* Tasto di sbloccaggio della batteria ricaricabile Batteria ricaricabile* Illuminazione del punto di avvitatura «PowerLight» Commutatore del senso di rotazione Interruttore di avvio/arresto Portabit universale* Vite di serraggio per mandrino autoserrante Chiave a brugola** *L’accessorio illustrato o descritto nelle istruzioni per l’uso non è compreso nella fornitura standard. **disponibili in commercio (non compreso nel volume di fornitura) f Non aprire la batteria. Vi è il pericolo di un corto circuito. 2 609 001 965 • 11.10.06 Italiano | 41 Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che questo prodotto è conforme alle seguenti normative oppure documenti normativi: EN 60745 in base alle direttive delle prescrizioni CEE 89/336, CE 98/37. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification

19.09.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen Dati tecnici Cacciaviti/avvitatore a batteria Codice prodotto Tensione nominale Numero di giri a vuoto – 1a marcia – 2a marcia Mass. momento di coppia avvitamento di giunti rigidi/elastici conforme alla norma ISO 5393 Diam. max. delle viti Diametro max. foratura – Acciaio – Legname Campo di serraggio del mandrino Filetto dell’alberino Peso in funzione della EPTA-Procedure 01/2003

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare. Informazioni sulla rumorosità e sulla vibrazione Valori misurati conformemente alla norma EN 60745. Il livello di pressione acustica stimato A della macchina ammonta ad un valore minore di 70 dB(A). Il livello di rumore durante il lavoro può superare 85 dB(A). Usare la protezione acustica! Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformemente alla norma EN 60745: Foratura nel metallo: Valore di emissione dell’oscillazione ah =<2,5 m/s2, Incertezza della misura K=1 m/s2, Avvitatura: Valore di emissione dell’oscillazione ah =<2,5 m/s2, Incertezza della misura K=1 m/s2. 42 | Italiano Il livello di oscillazione indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere dunque utilizzato per il confronto fra macchine. Il livello di oscillazione è soggetto a cambiamenti a seconda di come si usa l’elettroutensile e può in alcuni casi arrivare a livelli che vanno oltre quello riportato nelle presenti istruzioni. Il carico dell’oscillazione potrebbe essere sottovalutato se l’elettroutensile dovesse essere utilizzato regolarmente in questo modo. Nota bene: Per una valutazione precisa del carico dell’oscillazione nel corso di un determinato periodo di tempo operativo bisognerebbe considerare anche i tempi in cui la macchina è spenta oppure è accesa ma non viene utilizzata effettivamente. Ciò può ridurre chiaramente il carico dell’oscillazione in relazione al completo periodo operativo. AVVERTENZA 2 609 001 965 • 11.10.06 Montaggio Caricare la batteria Una batteria che non sia stata utilizzata per un lungo periodo di tempo arriva a portare la sua piena prestazione solo dopo ca. 5 cicli di ricarica e scarica. Per togliere la batteria 9 premere i tasti di sbloccaggio 8 ed estrarre verso il basso la batteria dall’elettroutensile. Così facendo, non esercitare forza eccessiva. La batteria ricaricabile è dotata di un sensore NTC per il controllo della temperatura che permette operazioni di ricarica solo entro un campo di temperatura tra 0 °C e 45 °C. In questo modo si permette di raggiungere una lunga durata della batteria. Una sensibile riduzione della durata del funzionamento dopo l’operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita. Si prega di attenersi alle indicazioni relative allo smaltimento. Cambio degli utensili (vedi figura A) f Prima di effettuare lavori all’elettroutensile (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore di avvio/di arresto. Quando non si preme l’interruttore di avvio/arresto 12 il mandrino autoserrante si blocca. Ciò permette di sostituire l’utensile accessorio nel mandrino autoserrante in maniera veloce, comoda e semplice. Aprire il mandrino autoserrante 1 ruotandolo fino a quando sarà possibile inserirvi l’utensile accessorio. Applicarvi l’utensile accessorio. Ruotare a mano con forza la boccola del mandrino autoserrante 1 in senso orario fino a quando non si percepirà più nessuno scatto di giro a vuoto. In questo modo si blocca il mandrino automaticamente. Per sbloccarlo di nuovo quando si intende togliere l’utensile accessorio, si gira la boccola anteriore in senso contrario. Sostituzione del mandrino (vedi figure C–E) f Prima di effettuare lavori all’elettroutensile (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore di avvio/di arresto. 2 609 001 965 • 11.10.06 Il mandrino autoserrante 1 è assicurato tramite una vite di sicurezza 14 contro uno sblocco involontario dell’alberino filettato. Aprire completamente il mandrino autoserrante 1 e svitare completamente la vite di serraggio 14 in senso orario. Tenere presente che la vite di sicurezza è dotata di una filettatura sinistrorsa. Smontaggio del mandrino autoserrante (vedi figura D) Inserire il gambo corto della chiave a brugola 15 anteriormente nel mandrino portapunta 1. Posare l’elettroutensile su un basamento piano e resistente, p. es.un banco di lavoro. Tenere saldamente l’elettroutensile e sbloccare il mandrino autoserrante 1 ruotando la chiave a brugola 15 in senso antiorario. In caso di mandrino autoserrante bloccato è possibile sbloccarlo dando un leggero colpo sul lungo gambo della chiave a brugola 15. Togliere la chiave a brugola dal mandrino autoserrante e svitare completamente il mandrino autoserrante. Montaggio del mandrino autoserrante (vedere figura E) Il montaggio del mandrino autoserrante avviene eseguendo inversamente le stesse operazioni. Nota bene: Una volta eseguito il montaggio del mandrino autoserrante, avvitare di nuovo la vite di serraggio Il mandrino portapunta deve essere stretto con un momento di coppia pari a 17–23 Nm. Uso Messa in funzione Applicazione della batteria ricaricabile f Utilizzare esclusivamente batterie tipo tonde originali Bosch dotate della tensione riportata sulla targhetta di costruzione dell’elettroutensile in dotazione. L’impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o d’incendio. Mettere il commutatore del senso di rotazione 11 in posizione centrale in modo da impedire che la macchina possa accendersi accidentalmente. Applicare la batteria ricaricata 9 nell’impugnatura fino a percepirne lo scatto d’innesto ed a farla trovare a filo con l’impugnatura. Impostazione del senso di rotazione (vedi figura B) Con il commutatore del senso di rotazione 11 è possibile modificare il senso di rotazione dell’elettroutensile. Comunque, ciò non è possibile quando l’interruttore di avvio/arresto 12 è premuto. Italiano | 43 Rotazione destrorsa: per forare ed avvitare viti premere il commutatore del senso di rotazione 11 verso sinistra fino all’arresto. La visualizzazione della direzione di marcia rotazione destrorsa 4 si illumina quando si aziona l’interruttore di avvio/arresto 12 ed il motore è in funzione. Rotazione sinistrorsa: Per allentare oppure svitare viti, premere completamente il commutatore del senso di rotazione 11 verso destra fino alla battuta di arresto. La visualizzazione della direzione di marcia rotazione sinistrorsa 5 si illumina quando si aziona l’interruttore di avvio/arresto 12 ed il motore è in funzione. Preselezione della coppia Con l’anello di regolazione per la preselezione della coppia 2 è possibile regolare la coppia richiesta su 25 livelli. Se la coppia è ben regolata, l’elettroutensile si ferma non appena la testa della vite arriva ad essere a filo con la superficie del materiale oppure si raggiunge la coppia impostata. Alla posizione « » il disinserimento automatico è disattivato, p. es. per foratura. Per svitare viti, regolare eventualmente su un livello maggiore oppure regolare sul simbolo « ». Regolazione del numero di giri È possibile regolare la velocità dell’elettroutensile in funzione operando con la pressione che si esercita sull’interruttore avvio/arresto 12. Esercitando una leggera pressione sull’interruttore di avvio/arresto 12 si ha una velocità bassa. Aumentando la pressione si aumenta la velocità. Blocco automatico del mandrino (Auto-Lock) Quando l’interruttore di avvio/arresto 12 non è premuto si blocca il mandrino e con esso il mandrino portautensile. In questo modo è possibile avvitare viti anche in caso di batteria scarica oppure utilizzare l’elettroutensile come cacciavite. Freno di arresto graduale Rilasciando l’interruttore avvio/arresto 12 il mandrino autoserrante viene frenato impedendo in questo modo una fase di arresto dell’utensile accessorio. Avvitando viti, rilasciare l’interruttore avvio/arresto 12 solo dopo che la vite sia stata avvitata a filo nel pezzo in lavorazione. In questo caso la testa della vite non penetra nel pezzo in lavorazione. Commutazione meccanica di marcia Indicazioni operative f Azionare il commutatore di marcia 3 solo quando l’elettroutensile è fermo. f Applicare l’elettroutensile sulla vite soltanto quando è spento. Utensili accessori in rotazione possono scivolare. Con il commutatore di marcia 3 è possibile preselezionare 2 campi di velocità. Marcia I: Bassa velocità; per avvitare oppure per lavori con grandi diametri di foratura. Marcia II: Alta velocità; per lavori con piccolo diametro di foratura. Se non è possibile spingere il commutatore di marcia 3 fino alla battuta di arresto, ruotare leggermente il mandrino portapunta con la punta. Impugnatura morbida La superficie di presa 6 (impugnatura morbida) aumenta la sicurezza contro il pericolo di scivolamento e permette perciò una migliore maneggevolezza dell’elettroutensile. Grazie alla gommatura si ottiene contemporaneamente un effetto antivibratore. Accendere/spegnere Per accendere l’elettroutensile premere l’interruttore di avvio/arresto 12 e tenerlo premuto. Suggerimenti In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l’elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità. L’illuminazione del punto di avvitatura 10 si accende quando si preme leggermente l’interruttore avvio/arresto 12 permettendo di illuminare il punto di avvitatura in caso di sfavorevoli condizioni di luce. Per forature nel metallo impiegare solo punte HSS perfettamente affilate (HSS = acciaio superrapido). Una rispettiva qualità viene garantita dal programma accessori Bosch. Per spegnere l’elettroutensile rilasciare di nuovo l’interruttore di avvio/arresto 12. Volendo avvitare viti di dimensioni maggiori in materiale duro, eseguire prima un foro pari al diametro interno del filetto e per circa 2/3 della lunghezza completa della vite. 44 | Italiano 2 609 001 965 • 11.10.06 Manutenzione ed assistenza Batterie ricaricabili/Batterie: Manutenzione e pulizia f Prima di effettuare lavori all’elettroutensile (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore di avvio/di arresto. f Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione. Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! Servizio post-vendita Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano ✆ . . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 36 96 26 63 Fax . . . . . . . . . . . . . . . . . . . . . . +39 02 / 36 96 26 62 ✆ Filo diretto con Bosch: . . . . . +39 02 / 36 96 23 14 www.Bosch.it Ni-Cd: Nichel cadmio Attenzione: Queste batterie ricaricabili contengono cadmio, un metallo pesante altamente velenoso. Ni-MH: Nichel-metal-hidride Qualunque sia il tipo di batteria consumata, essa non deve essere gettarla tra i rifiuti domestici, nel fuoco o nell’acqua. Ogni tipo di batteria consumata deve essere messa da parte, riciclata oppure smaltita rispettando rigorosamente le esigenze di protezione dell’ambiente. Solo per i Paesi della CE: Ogni tipo di batteria difettosa oppure consumata deve essere riciclata secondo la direttiva CEE 91/157. Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso: Italia Ecoelit Viale Misurata 32 20146 Milano ✆ . . . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 4 23 68 63 Fax: . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 48 95 18 93 Svizzera Batrec AG 3752 Wimmis BE Con ogni riserva di modifiche tecniche. Svizzera ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 44 / 8 47 15 13 Fax . . . . . . . . . . . . . . . . . . . . . . . . . . .0 44 / 8 47 15 53 Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. 2 609 001 965 • 11.10.06 Italiano | 45 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
