MANUAL DE UTILIZADOR PSB 500 RE BOSCH

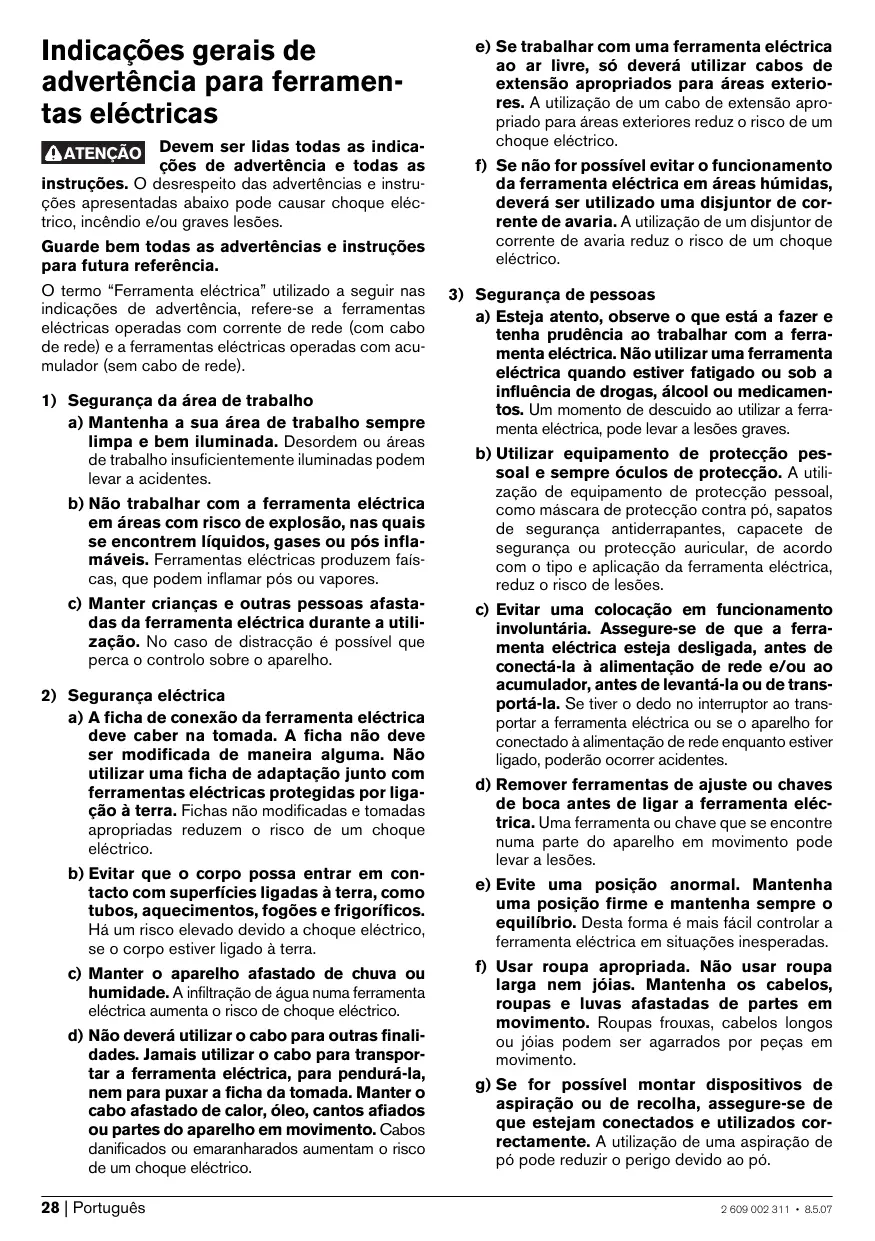

Indicações gerais de advertência para ferramentas elétricas
ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as
instruções. O desrespeito das advertências e instruções aparecidas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo "Ferramenta elétrica" realizado a seguir nas indicações de advertência, refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).
a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.
a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico.
e) Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.
3) Segurança de pessoas
a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. b) Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara para proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. d) Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anómala. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. f) Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
4) Utilização e manuseio cuidadoso de ferramentas elétricas
a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na faixa de potência indicada. b) Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. c) Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. d) Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Trate a ferramenta elétrica com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. f) Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.
5) Serviço
a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado, e somente com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Instruções de serviço específicas do aparelho
Usar uma proteção auricular ao utilizar berbequins de percussão. Ruídos podem provocar a perda auditiva. Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões. Utilizar detectores apropriados para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contato com cabos elétricos pode provocar incêndio e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais. Desligar imediatamente a ferramenta elétrica, caso a ferramenta de aplicação bloqueie. Esteja atento para altos momentos de reação que provoquem um contra-golpe. A ferramenta de trabalho é bloqueada quando: - a ferramenta elétrica é sobrecarregada ou - se for emperrada na peça a ser trabalhada. Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho. O contato com um cabo sob tensão pode colocar peças de metal da ferramenta elétrica sob tensão e levar a um choque elétrico. Segurar a ferramenta elétrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta elétrica é conduzida com segurança com ambas as mãos. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. - Não processar material que contenha asbesto. Asbesto é considerado como sendo cancerígeno. Tomar medidas de proteção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos. Por exemplo: Alguns pós são considerados como sendo cancerígenos. Usar uma máscara de proteção contra o pó e, se for possível, utilize a aspiração de pó/aparas. - Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. - Esperar a ferramenta elétrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica. - Não utilizar a ferramenta elétrica com um cabo danificado. Não tocar no cabo danificado e puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque elétrico.
Descrição de funções
Devem ser lidas todas as indicações de advertência e todas as instruções.
O desrespeito das advertências e instruções aparecidas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
O aparelho é destinado para furar com percussão em tijolos, betão e pedra, assim como furar em madeira, metal, cerâmica e plástico. Aparelhos com regulação eletrónica e marcha à direita/esquerda são apropriados para aparafusar e cortar roscas.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
1 Mandril de aperto rápido 2 Bucha dianteira 3 Bucha traseira 4 Comutador "Furar/furar com percussão" 5 Tecla de fixação para o interruptor de ligar-desligar 6 Interruptor de ligar-desligar 7 Comutador do sentido de rotação 8 Tecla para ajuste do esbarro de profundidade 9 Parafuso de orelhas para ajuste do punho adicional 10 Punho adicional* 11 Esbarro de profundidade 12 Porta-pontas universal 13 Bit de aparafusamento*
- Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.
Dados Técnicos
| Berbequim de percussão | PSB 500 RE | PSB 550 RE |
| N° do produit | | 3 603 A26 0.. | 3 603 A26 0.. |
| Potência nominal consumida | W | 500 | 550 |
| Potênciautil | W | 228 | 270 |
| N° de rotação em punto morto | min-1 | 50 - 3000 | 50 - 3000 |
| Número de rotação nominal | min-1 | 2380 | 2246 |
| N° de percussão | min-1 | 48000 | 48000 |
| Binário nominal | Nm | 0,9 | 1,2 |
| Binário com max. potênciautil | Nm | 7,5 | 7,5 |
| Marcha à direita/à esquerda | | ● | ● |
| Ø de gola do veio | mm | 43 | 43 |
| máx. Ø de perfuração | | | |
| - Betão | mm | 13 | 13 |
| - Aço | mm | 10 | 10 |
| - Madeira | mm | 20 | 20 |
| Faixa de aperto do mandril | mm | 2,0 - 13 | 2,0 - 13 |
| Peso conforme EPTA-Procedure 01/2003 | kg | 1,5 | 1,5 |
| Classe de proteção | | ☐/II | ☐/II |
As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos do país. Observar o número de produto na placa de características da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais pode variar.
Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 89/336/CEE, 98/37/CE.
Valores de medição averiguados conforme EN 60745.
O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 97 dB(A); Nível de potência acústica 108 dB(A). Incerteza K = 3 dB.
Usar proteção auricular!
Valores totais de vibração (soma dos vetores das três direções) determinados conforme EN 60745:
Furar em metal: Valor de emissão de vibrações a_h = 4,7 m/s², incerteza K = 1,5 m/s²
Furar com percussão em betão: Valor de emissão de vibrações a_h = 24,2 m/s², incerteza K = 2,0 m/s²
Aparafusar: Valor de emissão de vibrações a_h < 2,5 m/s², incerteza K = 1,5 m/s²
ATENÇÃO
O nível de vibrações indicado nestas instruções foi medido conforme um
processo de medição normalizado na norma EN 60745 e pode ser utilizado para a comparação de aparelhos.
O nível de vibrações variará de acordo com a aplicação da ferramenta elétrica. Em alguns casos o nível de vibrações pode ser superior ao indicado nestas instruções. É possível que o impacto de vibrações esteja subestimado se a ferramenta elétrica for utilizada regularmente de maneira semelhante.
Nota: Para uma avaliação exata do impacto de vibrações durante um certo período de trabalho, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou a funcionar sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.
Montagem
Antes de todos os trabalhos na ferramenta elétrica, deve puxar a ficha de rede da tomada.
Punho adicional (veja figura A)
Utilizar a sua ferramenta elétrica com o punho adicional 10.
O punho adicional 10 pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadiga.
Girar o parafuso de orelhas para o ajuste do punho adicional 9 no sentido contrário dos ponteiros do relógio e deslocar o punho adicional 10 para a posição desejada. Em seguida, girar o parafuso de orelhas 9 no sentido dos ponteiros do relógio para apertar.
Ajustar a profundidade de perfuração (veja figura A)
Com o esbarro de profundidade 11 é possível determinar a profundidade de perfuração X desejada.
Pressionar a tecla para o ajuste do esbarro de profundidade 8 e colocar o esbarro de profundidade no punho adicional 10.
O estriamento no esbarro de profundidade 11 deve ficar para cima.
Puxar o esbarro de profundidade para fora, de modo que a distância entre a ponta da broca e a ponta do esbarro de profundidade corresponda à profundidade de perfuração desejada X.
Troca de ferramenta (veja figura B)
Segurar a bucha traseira 3 do mandril de aperto rápido 1 e girar a bucha dianteira 2 no sentido dos ponteiros do relógio ①, até poder introduzir a ferramenta. Introduzir a ferramenta.
Segurar a luva traseira 3 do mandril de brocas de aperto rápido 1 e girar a luva dianteira 2 no sentido firmemente com a mão.
Ferramentas de aparafusamento
Se for utilizar bits de aparafusamento 13, deverá sempre utilizar um suporte universal para bits 12. Só utilizar bits de aparafusamento apropriados para o cabeçote de aparafusamento.
Para furar, deverá sempre colocar o comutador "Furar/furar com percussão" 4 sobre o símbolo "Furar".
Trocar o mandril de brocas
No caso de ferramentas elétricas sem trava-amento do veio de perfuração, é necessário que o mandril de brocas seja trocado numa oficina de serviço pós-venda autorizada para ferramentas elétricas Bosch.
O mandril de brocas deve ser apertado com um binário de aprox. 6-8 Nm.
Funcionamento
Colocação em funcionamento
Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicação na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.
Ajustar o sentido de rotação (veja figuras C-D)
Com o comutador de sentido de rotação 7 é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar-desligar pressionado 6 isto no entanto não é possível.
Marcha à direita: Para furar e enroscar parafusos, deverá pressionar o comutador de sentido de rotação 7 para a esquerda.
Marcha à esquerda: Para soltar e desenroscar parafusos e porcas, deverá pressionar o comutador de sentido de rotação 7 para a direita.
Colocar o comutador 4 sobre o símbolo "Furar".
Colocar o comutador 4 sobre o símbolo "Furar com percussão".
O comutador 4 engata perceptivelmente e também pode ser acionado com o motor em funcionamento.
Ligar/desligar
Para a colocação em funcionamento da ferramenta elétrica, deverá pressionar o interruptor de ligar-desligar 6 e mantê-lo pressionado.
Para fixar o interruptor de ligar-desligar 6, deverá premir a tecla de fixação 5.
Para desligar a ferramenta elétrica, deverá soltar o interruptor de ligar-desligar 6 ou, se estiver fixado com a tecla de fixação 5, deverá pressionar o interruptor de ligar-desligar 6 por instantes e em seguida soltá-lo novamente.
Ajustar o número de rotação/número de percussão
O número de rotação/de percussão da ferramenta elétrica ligada pode ser regulado sem escalonamento, dependendo de quanto premir o interruptor de ligar-desligar 6.
Uma leve pressão sobre o interruptor de ligar-desligar 6 provoca um baixo número de rotação/número de percussão. Aumentando a pressão, é aumentado o número de rotação/número de percussão.
Indicações de trabalho
Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões.
Após prolongado trabalho com baixo número de rotações, deveria permitir que a ferramenta elétrica funcione em vazio durante aprox. 3 minutos com maior número de rotações, para poder arrefecer.
Manutenção e Serviço
Manutenção e limpeza
▸ Antes de todos os trabalhos na ferramenta elétrica, puxe a ficha de rede da tomada. ▸ Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Se a ferramenta elétrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.
Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta elétrica.
Serviço e consulta ao cliente
Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
+351 21/8500000
Fax +351 21/8511096
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
0800/7045446
E-Mail: sac@bosch-sac.com.br
Eliminação
Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.
Apenas países da União Europeia:
Não deitar ferramentas elétricas no lixo doméstico!
De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as
ferramentas elétricas que não servem mais para utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
Sob reserva de alterações.
