MANUAL DE USUARIO PSB 500 RE BOSCH

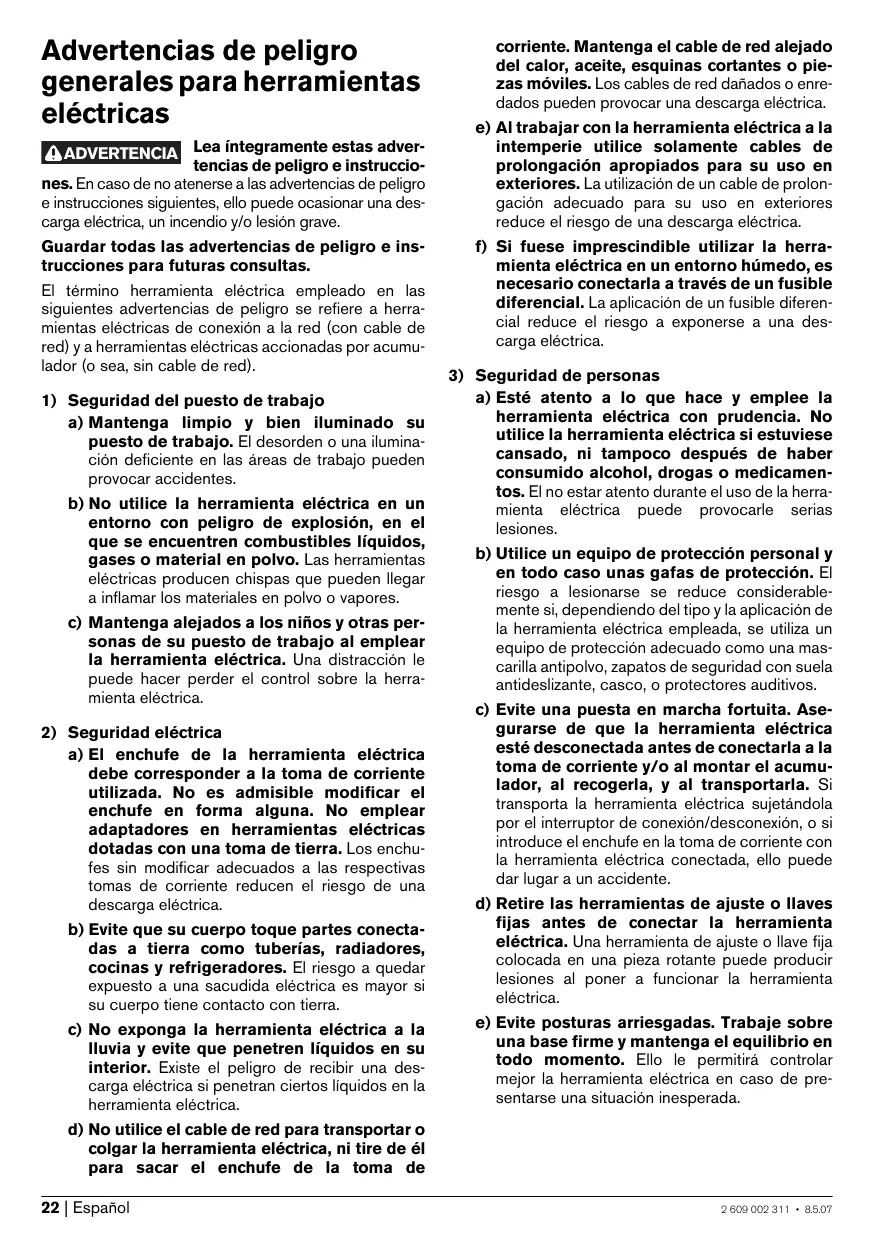

Lea íntegramente estas advertencias de peligro e instrucciones.
En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Guarde todas las advertencias de peligro e instrucciones para futuras consultas.
El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).
1) Seguridad del puesto de trabajo
a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y personas de su entorno mientras trabaje con la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.
2) Seguridad eléctrica
a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d) No utilice el cable de red para transporte o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente.
Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.
3) Seguridad de las personas
a) Preste atención a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco antes de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarles serias lesiones. b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese de que estén montados y que se utilicen correctamente. El empleo de estos reduce los riesgos derivados del polvo.
4) Uso y trato cuidadoso de herramientas eléctricas
a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica con esmero. Controle si funciona correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para problemas diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
5) Servicio
a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la calidad de la herramienta eléctrica.
Instrucciones de seguridad específicas del aparato
Colóquese unos protectores auditivos al trabajar con taladradoras de percusión. El ruido intenso puede provocar sordera. Utilice la herramienta eléctrica con las empuñaduras adicionales que se adjuntan con el aparato. Usted puede accidentarse si pierde el control sobre el aparato. - Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañeros abastecedores. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales. - Desconecte inmediatamente la herramienta eléctrica si el útil se bloquea. Esté preparado para soportar la elevada fuerza de reacción que ocasiona un rechazo. El útil se bloquea: - si la herramienta eléctrica se sobrecarga, o - si este se ladea en la pieza de trabajo. - Únicamente sujete el aparato por las empuñaduras aisladas al realizar trabajos en los que el útil pueda tocar conductores eléctricos ocultos o el propio cable del aparato. El contacto con conductores portadores de tensión puede hacer que las partes metálicas del aparato le provoquen una descarga eléctrica. - Trabaje sobre una base firme sujetando la herramienta eléctrica con ambas manos. La herramienta eléctrica es guiada de forma más segura con ambas manos. Asegure la pieza de trabajo. Una pieza de trabajo fijada con todos los dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. No trabaje materiales que contengan amianto. El amianto es cancerígeno. Tome unas medidas de protección adecuadas si al trabajar pudiera generar polvo combustible, explosivo, o nocivo para la salud. Por ejemplo: ciertos tipos de polvo son cancerígenos. Colóquese una mascarilla antipolvo y, si su aparato viene equipado con la conexión correspondiente, utilice además un equipo de aspiración adecuado.
Mantenga limpio su punto de trabajo. La mezcla de diversos materiales es especialmente peligrosa. Las aleaciones ligeras en polvo pueden arder o explotar. - Antes de depositarla, espere a que se haya detenido la herramienta eléctrica. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica. No utilice la herramienta eléctrica si el cable está dañado. No toque un cable dañado, y desconecte el enchufe de la red, si el cable se daña durante el trabajo. Un cable dañado comporta un mayor riesgo de electrocución.
Descripción del funcionamiento
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
El aparato ha sido diseñado para taladrar con percusión en ladrillo, hormigón y piedra, así como para taladrar sin percusión madera, metal, cerámica y material sintético. Los aparatos dotados con regulador electrónico e inversión de giro son adecuados también para atornillar y hacer roscas.
Componentes principales
La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.
1 Portabrocas de sujeción rápida 2 Casquillo anterior 3 Casquillo posterior 4 Conmutador "Taladrar/taladrar con percusión" 5 Tecla de enclavamiento del interruptor de conexión/desconexión 6 Interruptor de conexión/desconexión 7 Selector de sentido de giro 8 Botón de ajuste del tope de profundidad 9 Tornillo de mariposa para ajuste de la empuñadura adicional
10 Empuñadura adicional 11 Tope de profundidad 12 Soporte universal de puntas de atornillar 13 Punta de atornillar
*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.
Datos técnicos
| Taladradora de perciúnsón | | PSB 500 RE | PSB 550 RE |
| N° de articulo | | 3 603 A26 0.. | 3 603 A26 0.. |
| Potencia absorbida nominal | W | 500 | 550 |
| Potencia能使 | W | 228 | 270 |
| Revolución en vacio | \( min^{-1} \) | 50 - 3000 | 50 - 3000 |
| Revolutições nominales | \( min^{-1} \) | 2380 | 2246 |
| Frecuência de perciúnsón | \( min^{-1} \) | 48000 | 48000 |
| Par nominal | Nm | 0,9 | 1,2 |
| Par a potênciautil maximizing. | Nm | 7,5 | 7,5 |
| Giro a derechas/izquierdas | | ● | ● |
| Ø del cuello del husillo | mm | 43 | 43 |
| Ø max. de perforación | | | |
| - Hormigón | mm | 13 | 13 |
| - Acero | mm | 10 | 10 |
| - Madera | mm | 20 | 20 |
| Capacidad del portabocas | mm | 2,0 - 13 | 2,0 - 13 |
| Peso según EPTA-Procedure 01/2003 | kg | 1,5 | 1,5 |
| Clase de protección | | ☐/II | ☐/II |
Estos datos son válidos para tensiones nominales de [U] 230/240 V. Los valores pueden variar si la tensión es inferior, y en las ejecuciones especiales para ciertos países. Preste atención al n.° de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.
Declaramos bajo nuestra responsabilidad que este producto está en conformidad con las normas o documentos normalizados: EN60745 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE.
Determinación de los valores de medición según EN 60745.
El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 97 dB(A); nivel de potencia acústica 108 dB(A). Tolerancia K = 3 dB.
¡Colóquese un protector de oídos!
Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745:
Taladrado en metal: Valor de vibraciones generadas ah = 4,7 m / s2 , tolerancia K = 1,5 m / s2 .
Taladrado con percusión en hormigón: Valor de vibraciones generadas ah = 24,2m / s2 , tolerancia K = 2,0m / s2
Atornillado: Valor de vibraciones generadas ah < 2,5m / s2 , tolerancia K = 1,5m / s2
ADVERTENCIA
El nivel de vibraciones indicado en estas instrucciones ha sido
determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otros aparatos.
El nivel de vibraciones puede variar de acuerdo a la aplicación respectiva de la herramienta eléctrica, pudiendo estar en ciertos casos por encima del valor indicado en estas instrucciones. La solicitación experimentada por las vibraciones pudiera ser mayor de lo que se supone, si la herramienta eléctrica es utilizada con regularidad de esta forma.
Observación: Para determinar con exactitud la solicitación experimentada por las vibraciones durante un tiempo de trabajo determinado, es necesario considerar también aquellos tiempos en los que el aparato está desconectado, o bien, está en funcionamiento, pero sin ser utilizado. Esto puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.
Montaje
- Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.
Empuñadura adicional (ver figura A)
Solamente utilice la herramienta eléctrica con la empuñadura adicional 10 montada.
La empuñadura adicional 10 puede girarse a cualquier posición para permitirle trabajar manteniendo una postura firme y cómoda.
Gire en sentido contrario a las agujas del reloj el tornillo de mariposa 9 y gire la empuñadura adicional 10 a la posición deseada. Seguidamente apriete en el sentido de las agujas del reloj el tornillo de mariposa 9.
Ajuste de la profundidad de perforación (ver figura A)
El tope de profundidad 11 permite ajustar la profundidad de perforación X deseada.
Presione el botón de ajuste del tope de profundidad 8 e introduzca el tope de profundidad en la empuñadura adicional 10.
La cara estriada del tope de profundidad 11 debe quedar hacia arriba.
Saque el tope de profundidad de forma que la medida entre la punta de la broca y del tope de profundidad corresponda a la profundidad de perforación X.
Cambio de uso (ver figura B)
Portabrocas de sujeción rápida
Sujete el casquillo posterior 3 del portabrocas de sujeción rápida 1 y gire el casquillo anterior 2 en el sentido 0, de manera que pueda insertarse la herramienta. Inserte la herramienta.
Sujete el casquillo posterior 3 del portabrocas de sujeción rápida 1 y gire firmemente a mano el casquillo anterior 2 en el sentido ●
Puntas de atornillar
Si utiliza puntas de atornillar 13, estas deben montarse siempre en un soporte universal para puntas de atornillar 12. Únicamente utilice puntas de atornillar que ajusten correctamente en la cabeza del tornillo.
Para atornillar ajuste siempre el selector "Taladrar/percutir" 4 en la posición con el símbolo "Taladrar".
Cambio del portabrocas
En las herramientas eléctricas que no dispongan de una retención del husillo de taladrar, el portabrocas deberá ser sustituido por un servicio técnico autorizado para herramientas eléctricas Bosch.
El portabrocas debe apretarse con un par de apriete aprox. de 6-8 Nm.
Operación
Puesta en marcha
¡Observe la tensión de red! La tensión de la fuente de energía debe coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230 V pueden funcionar también a 220 V.
Ajuste del sentido de giro (ver figuras C-D)
Con el selector 7 puede invertirse el sentido de giro actual de la herramienta eléctrica. Esto no es posible, sin embargo, con el interruptor de conexión/desconexión 6 accionado.
Giro a derechas: para taladrar y enroscar tornillos presionar hasta el tope hacia la izquierda el selector de sentido de giro 7.
Giro a izquierdas: para aflojar o sacar tornillos y tuercas empujar hasta el tope hacia la derecha el selector del sentido de giro 7.
Ajuste del modo de operación
Taladrar y atornillar
Gire el selector 4 hacia la posición con el símbolo "Taladrar".
Taladrar con percusión
Colocar el conmutador 4 sobre el símbolo "Taladrar con percusión".
El conmutador 4 se puede accionar también con el motor en funcionamiento.
Para la puesta en marcha de la herramienta eléctrica, presionar y mantener en esta posición el interruptor de conexión/desconexión 6.
Para retener el interruptor de conexión/desconexión 6 una vez accionado, presionar la tecla de enclavamiento 5.
Para desconectar la herramienta eléctrica, suelte el interruptor de conexión/desconexión 6, o en caso de estar enclavado con la tecla 5, presione brevemente y suelte a continuación el interruptor de conexión/desconexión 6.
Ajuste del número de revoluciones/frecuencia de percusión
Variando la presión ejercida sobre el interruptor de conexión/desconexión 6 puede Ud. regular de forma continua las revoluciones/número de impactos de la herramienta eléctrica.
Accionando ligeramente el interruptor de conexión/desconexión 6 se obtienen unas revoluciones/frecuencia de percusión reducidas. Aumentando paulatinamente la presión se van aumentando en la medida usual las revoluciones/frecuencia de percusión.
Instrucciones para la operación
Solamente aplique la herramienta eléctrica desconectada contra la tuerca o tornillo. Los útiles en rotación pueden resbalar.
En caso de trabajo prolongado a bajas revoluciones deben refrigerarse la herramienta eléctrica dejándola funcionar aprox. 3 horas a las revoluciones en vacío máximas.
Mantenimiento y servicios
Mantenimiento y limpieza
- Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.
Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegara a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el número de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.
Servicio técnico y asistencia al cliente
Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo: www.bosch-pt.com
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Asesoramiento al cliente.......+34 9 01 11 66 97
Fax. +34 9 13 27 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel. +58(0)2/2074511
Mexico
Robert Bosch S.A. de C.V.
Interior: +52 (0)1 / 80 06 27 12 86
D.F.: +52 (0)1 / 52843062
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Córdoba 5160
1414 Buenos Aires (Capital Federal)
Atención al Cliente
+54 (0)8 10 / 5 55 20 20
E-Mail: herrmientos.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
Tel: 51(0)1/475-5453
E-Mail: vhe@autorex.com.pe
Chile
EMASA S.A.
Irarrázaval 259 - Ñuñoa
Santiago
Tel. 56 (0)2/5203100
E-Mail: emasa@emasa.cl
Eliminación
Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Sólo para los países de la UE:
¡No arroje las herramientas eléctricas a la basura!
Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acu
mularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.
Reservado el derecho de modificación.
