MANUALE UTENTE PSB 500 RE BOSCH

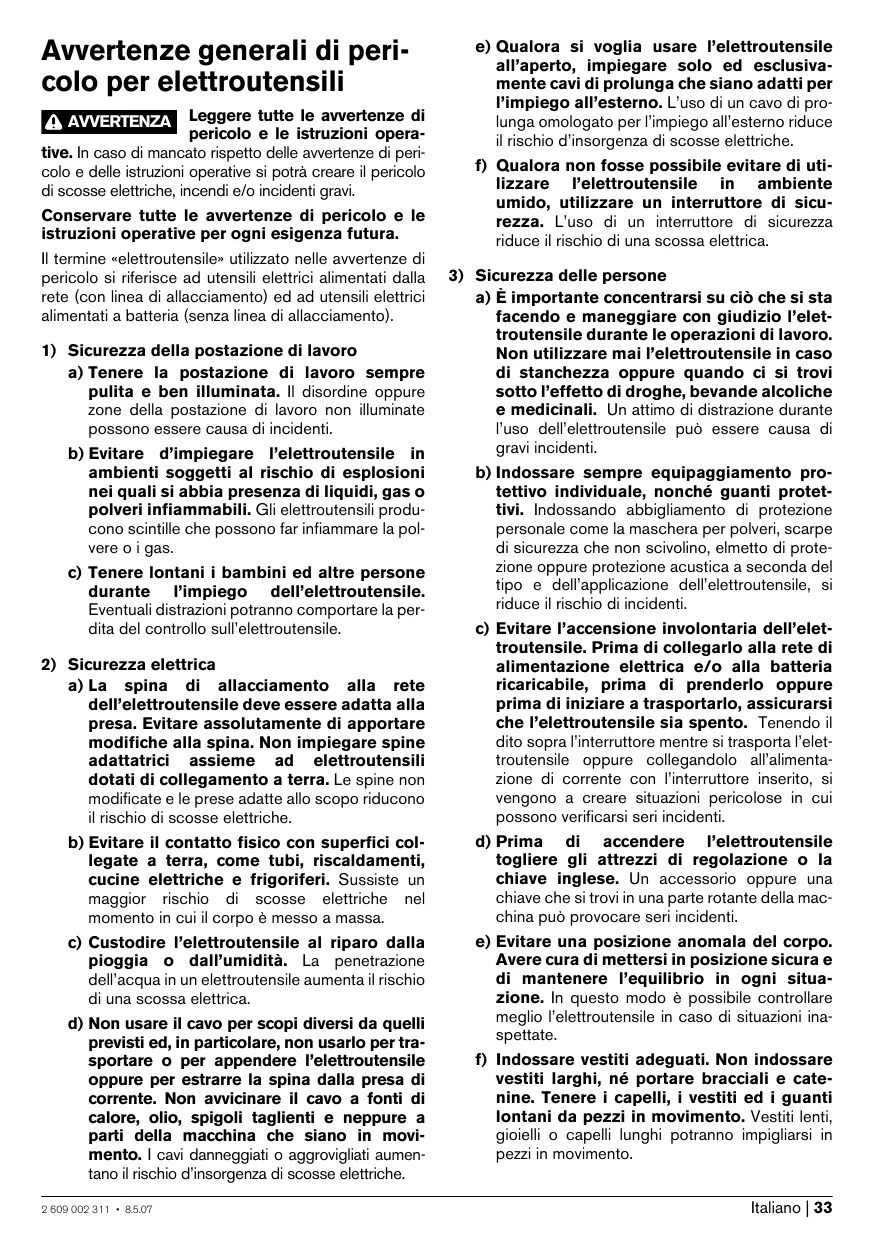

Avvertenze generali di pericolo per eletttroutensili
AWERTENZA
Leggere tutte le awertenze di pericolo e le istruzioni opera
tive. In caso di mancato rispetto delle awertenze di pericolo e delle istruzioni operative si potra create il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Conservare tutte le avventenze di pericolò e le istruzioni operative per anni esigenza futura.
Il termine «elettrotensile» utilizzato nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).
1) Sicurezza della postazione di lavoro
a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplizioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che sono far infiammare la polvere o i gas.
c) Tenere lontani i bambini ed altre persone durante l'impiego dell'elettROUTENSILE. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettROUTENSILE.
2) Sicurezza elettrica
a) La spina di allacciamento alla rete dell'elettroutensile delve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assiemede elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici col- tegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Custodire l'elettROUTensile al riparo alla pioggia o dall'umidità. La penetrazione dell'accua in un elettROUTensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non uso per trasportare o per appendere l'eeltroutensile oppure per estrarre la spina alla presa di corrente. Non avicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusamente cavi di prolunga che siano adatti per l'impio all'esterno. L'uso di un cavo di prolunga omologato per l'impio all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzare l'elettROUTensile in ambiente umido,utilizzo un interruptore di sicurezza. L'uso di un interruptore di sicurezza riduce il rischio di una scossa elettrica.
3) Sicurezza delle persone
a) É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'elettROUTensile durante le operazioni di lavoro. Non utilizzare mai l'elettROUTensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettROUTensile può essere causa di gravi incidenti.
b) Indossare sempre equipaggiamento protettivo individuale, nonché quanti protetivi. Indossando abbligamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettROUTensile, si riduce il rischio di incidenti.
c) Evitare l'accensione involontaria dell'elettROUTensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettROUTensile sia spento. Tenendo il dito sopra l'interruttore nelle si trasporta l'elettROUTensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a create situazioni pericolose in cui possono verificarsi seri incidenti.
d) Prima di accendere l'eeltroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchinacould provocare seri incidenti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di Maintainere l'equilibrio in agli situazione. In quello modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i quanti lontani da pezioni in movimento. Vestiti lenti, gioelli o capelli lunghi potranno impigliarsi in pezioni in movimento.
g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
4) Trattamento accurato ed uso corretto degli elettrotensili
a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzato esclusivamente l'elettROUTensile esquisitamente previsto per il caso. Con un elettROUTensile adatto si lavora in modo migliorare e più sicuro nell'ambito della sua potenza di prestazione.
b) Non utilizzato mai eletttroutensili con interruttori difettosi. Un elettrotensile con l'interruttore rotto è pericoloso e delve essere aggiustato.
c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione evitera che l'eletroutensile possa essere"This in funzione involontariamente.
d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano fatto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'eletttroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della machine funzionino perfettamente, che non s'inceppino e che non ci siano pezioni rotti o danneggiati al punto da limitare la funzione dell'elettrottensile stesso. Prima di iniziare l'impio, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettrotensili la cui manutenzione è stata effettuata molto accuramente.
f) Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facile da condurre.
g) Utilizzare l'elettROUTensile, gli accessori optionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti struzioni. Cosi facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettROUTensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericololo.
5) Assistenza
a) Fare riparare l'elettROUTensile solo ed esquisivamente da personale specializzato e solo impiegando pezioni di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'elettROUTensile.
Istruzioni di sicurezza specifiche per la macchina
Indossare cuffie di protezione quando si utilizzato trapani battenti. L'effetto del rumore cui provocare la perdita dell'udito.
Utilizzare le impugnature supplementari fornite insieme all'elettroutensile. La perdita di controllo sull'elettroutensile puo comportare il pericolò di incidenti.
Al fine di rilevare linee di alimentazione nascoste,utilizzare adatte apparechiature di ricerca oppure rivolgersi alla locale societa erogatrice. Un dato con linee elettriche cui provocare lo sviluppo di incendi e di scosse elettriche.Danneggiando linee del gas si cui create il pericolodi esplizioni.Penetrando una tubazione dell'acqua si provocano seri danni materiali.
Spagnere immediatamente l'eeltroutensile quando I'utensile accessorio si blocca. Aspettarsi sempre alto momenti di rezezione che possono provocare un contraccolpo. L'utensile accessorio si blocca quando:
- l'eeltroutensile è sottomosto a sovraccarico oppure
- prende angolature improprie nel pezzo in lavorazione.
Quando si eseguono lavori in cui vi è pericolo che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppureanche il cavo elettrico della macchina stessa, tenere l'elettROUTensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell'elettROUTensile e provoca quando una scossa elettrica.
- Durante le operazioni di lavoro è necessario tenere l'elettROUTensile sempre con entrambé le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l'elettROUTensile tenendolo sempre con entrambé le mani.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Non lavorare mai materiali contenti amiento. L'amiento è ritenuto materiale cancerogeno.
Prendere dei provvedimenti appropriati in caso che durante il lavoro dovessero svilupparsi polveri dannose per la salute, inflammabili oppure explosive. Ad esempio: Alcune polveri sono considerate cancerogene. Portare una maschera di protezione contro la polvere ed utilizzato, se collegabile, un sistema di aspirazione polvere/aspirazione trucioli.
Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri cui quod essere infiammabile ed esplosiva.
Prima di posare l'elettroutensile, attendere sempre fino a quando si sare fermato completamente. L'accessorio cui incepparsi e compo-tare la perdita di controllo dell'elettroutensile.
Mai utilizzato l'elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo nelle lavora. Cavi danneggiati augmentano il rischio di una scossa di corrente elettrica.
Descrizione del funzionamento
Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
La macchina è idonea per l'ésecuzione di forature battenti in mattoni, nel calcestruzzo e nel materiale minerale;essa è adattaanche per forare ed avvitare nel legname,nel metallo,nella ceramica e nelle materie plastiche.Macchine con regolazione elettronica e funzionamento reversible sono adatteanche per avvitare e per tagliare filettature.
Componenti illustrati
La numerozione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trovava sulla pagina con la rappresentazione grafica.
1 Mandrino autoserrante
2 Boccola anteriore
3 Boccola posteriori
4 Selettore «Foratura/Foratura battente»
5 Tasto di bloccaggio per interrettore avvio/arresto
6 Interruttore di avvio/arresto
7 Commutatore del senso di rotazione
8 Tasto per la regolazione dell'asta di profondità
9 Vite ad alette per la regolazione dell'impugnatura supplementare
10 Impugnatura supplementare
11 Asta di profondità
12 Portabit universale
13 Bit cacciavite
*L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.
Dati tecnici
| Trapano battente | PSB 500 RE | PSB 550 RE |
| Codice prodotto | | 3 603 A26 0.. | 3 603 A26 0.. |
| Potenza nominale assorbita | W | 500 | 550 |
| Potenza resa | W | 228 | 270 |
| Numero di giri a vuoto | \( \mathbf{min}^{-1} \) | 50-3000 | 50-3000 |
| Numero giri nominale | \( \mathbf{min}^{-1} \) | 2380 | 2246 |
| Frequenza colpi | \( \mathbf{min}^{-1} \) | 48000 | 48000 |
| Coppia nominale | Nm | 0,9 | 1,2 |
| Momento torcnte con max. potenza resa | Nm | 7,5 | 7,5 |
| Rotazione destressa/sinistressa | | ● | ● |
| Diametro del collare alberino | mm | 43 | 43 |
| Diametro max. foratura | | | |
| - Calcestruzzo | mm | 13 | 13 |
| - Acciaio | mm | 10 | 10 |
| - Legname | mm | 20 | 20 |
| Campo di serraggio del mandrino | mm | 2,0-13 | 2,0-13 |
| Peso in funzione della EPTA-Procedure 01/2003 | kg | 1,5 | 1,5 |
| Classe di sicurezza | | ☐/II | ☐/II |
Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.
Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettROUTensile. Le descrizioni commerciali di singoli elettROUTensili possono varie.
Assumendone la piena responsabilità, dichiariamo che questo prodotto è conforme alle seguenti normative oppure documenti normativi: EN 60745 in base alle direttive delle prescrizioni CEE 89/336, CE 98/37.
Valori misurati conformamente alla norma EN 60745.
Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 97 dB(A); livello di potenza acustica 108 dB(A). Incertezza della misura K = 3 dB.
Usare la protezione acustica!
Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformamente alla norma EN 60745:
Foratura nel metallo: Valore di emissione dell'oscillazione a_h = 4,7 ~m / s^2 , Incertezza della misura K = 1,5 ~m / s^2
Foratura a percussione nel calcestruzzo: Valore di emissione dell'oscillazione a_h = 24,2m / s^2 , Incertezza della misura K = 2,0m / s^2
Avvitatura: Valore di emissione dell'oscillazione a_h < 2,5m / s^2 , Incertezza della misura K = 1,5m / s^2
AVERTENZA Il livello di oscillazione individato nelle presenti istruzioni è stato
rilevato segundo una procedura di misurazione conforme alla norma EN 60745 e può essere dlunque utilizzato per il confronto fra macchine.
Il livello di oscillazione è soggetti a cambiamenti a seconda di come si usa l'eletttroutensile e può in alcuni casi arrivare a livelli che vanno essere quello riportato nelle presenti istruzioni. Il carico dell'oscillazione potrebbe essere sottovalutato se l'eletttroutensile dovesse essere utilizzato regolarmente in quello modo.
Notabene: Per una valutazione precisea del carico dell'oscillazione nel corso di un determinato periodo di tempo operativo bisognerebbe considerare aniche i tempi in cui la macchina è spenta oppure è accesa ma non viene utilizzata effettivement. Cio più ridurre chiaramente il carico dell'oscillazione in relazione al completo periodo operativo.
Montaggio
Prima di qualunque'intervento sull'elettrou-tensile estrarre la spina di rete alla presa.
Impugnatura supplementare (vedi figura A)
Utilizzare il Vostro eletttroutensile sostanto con l'impugnatura supplementare 10.
L'impugnatura supplementare 10 pou essere spostata liberamente e regolata in modo da permettere di prender une posizione di lavoro di assoluta maneggevolezza.
Per la regolazione dell'impugnatura supplementare 9 girare la vita ad alette in senso antiorario e spostare l'impugnatura supplementare 10 sulla posizione richiesta. Una volta conclusa l'opération, avvitare di nuovo forte la vita ad alette 9 in senso orario.
Regolazione della profondità di foratura (vedi figura A)
Tramite l'asta di profondità 11 è possibile determinare la profondità della foratura richiesta X.
Premere il pulsante per la regolazione dell'asta di profondità 8 ed applicare l'asta di profondità nell'impugnatura supplementare 10.
La scanalatura all'asta di profondità 11 deve indicate.
verso l'alto.
Estrarre l'asta di profondità fino a quando la distanza tra l'estremità della punta e l'estremità della guida profondità corrisponde alla richiesta profondità della foratura X.
Cambio degli utensili (vedi figura B)
Mandrino autoserrante
Tenere ferma saldamente la boccola posteriore 3 del mandrino autoserrante 1 e ruotare la boccola anteriore 2 nel senso di rotazione 0, sino a quando l'utensile puo essere inserito. Inserire l'utensile.
Tenere saldamente la boccola posteriore 3 del mandrino autoserrante 1 e chiudere con forza manually la boccola anteriore 2 nel senso di rotazione ±b
Accessoriperavvitare
In caso di utilizzo di lame cacciavite 13 si deve ricorrere sempre all'impiego di un portabit universale 12. Usare esclusivamente bit cacciavite che siano adatti alla testa della vite.
Per eseguire avvitature, mettere il selettore «Foratura/Foratura battente» 4 sempre sul significolo «Foratura».
Sostituzione del mandrino
In caso di elettrotensile perché bloccaggio dell'alberino filetatto è necessario che il mandrino portapunta venga sostituito da un Centro autorizzato per il Servizio Clienti elettrotensili Bosch.
Il mandrino portapunta deve essere stretto con un momento di coppia pari a 6-8 Nm.
Uso
Messa in funzione
Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indica sulla targhetta dell'elettroutensile. Gli elettrotensili con l'indicazione di 230 V posso sono essere collegati anche alla rete di 220 V.
Impostazione del senso di rotazione (vedere figure C-D)
Con il commutatore del senso di rotazione 7 è possibile modificare il senso di rotazione dell'elettrotensile. Comunque, ciò non è possible quando l'interruttore di avvio/arresto 6 è premuto.
Rotazione destrorsa: per forare ed avvitare viti premere il commutatore del senso di rotazione 7 versusi strana fino all'arresto.
Rotazione sinistorsa: per allentare oppure svitare viti e dadi, premere il commutatore del senso di rotazione 7 versus destra fino all'arresto.
Regolazione del modo operativo
Foratura ed avvitatura
Mettere il selettore 4 sul significo «Foratura».
Foratura battente
Mettere il selettore 4 sul symbolo «Foratura battente».
Il selettore 4 si incastra in maniera percepbile e cui estere attenuatoanche quando il motore è ancorta in moto.
Accendere/spegnere
Per accendere l'elettroutensile preme l'interrutatore di avvio/arresto 6 e tenerlo premuto.
Per fissare in posizione l'interruttore di avvio/arresto premuto 6 premere il tasto di bloccaggio 5.
Per spegnere l'electroutensile rilasciare di nuovo l'interruttore di avvio/arresto 6 oppure se è bloccato con il tasto di bloccaggio 5, premere brevamente l'interruttore di avvio/arresto 6 e rilasciarlo di nuovo.
Regolazione della velocità/frequenza colpi
É possibile regolare a variazione continua la velocità/frequenza di colpi dell'elettroutensile in funzione operando con la pressione che si esercita sull'interruttore avvio/arresto 6.
Esercitando una leggera pressione sull'interruttore di avvio/arresto 6 si ha una riduzione della velocità/Numero frequenza colpi. Aumentando la pressione si+aumenta la velocità/Numero frequenza colpi.
Indicazioni operative
Applicare l'eeltroutensile sul dato/vite solo quando è spento. Utensili accessori in rotazione possono scivolare.
In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l'elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità.
Manutenzione ed assistenza
Manutenzione e pulizia
Prima di qualunque'intervento sull'elettrou-tensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'eeltroutensile e le prese di ventilazione.
Se nonostante gli accurati procedimenti di produzione e di controllo l'elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.
In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'eletttroutensile!
Servizio post-vendita
Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito:
www.bosch-pt.com
Italia
Robert Bosch S.p.A.
Via Giovanni da Udine 15
20156 Milano
品 3902/36962663
Fax +39 02/36 96 26 62
FilodirettonconBosch:....+3902/36962314
www.Bosch.it
Svizzera
044/8471513
Fax .044/8471553
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.
Solo per i Paesi della CE:
Non gettare elettROUTensili dismessi tra i rifiuti domestici!
Conformmente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuzione del recepi
mente nel diritto nazionale, gli elettrotensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.
Con ogni riserva di modifiche tecniche.
