| Tipo de produto | Coifa de cozinha |
| Marca | Balay |
| Modelo | 3BC094MX |
| Dimensões (largura x profundidade x altura) | 90 cm x 50 cm x 45 cm (aproximadamente) |
| Peso líquido | Aproximadamente 12 kg |
| Alimentação elétrica | 220-240 V, 50/60 Hz |
| Potência máxima | 250 W |
| Número de velocidades | 3 velocidades |
| Tipo de controle | Deslizante mecânico |
| Iluminação | LED integrada |
| Diâmetro de saída de ar | 150 mm |
| Tipo de filtro de gordura | Filtro de alumínio lavável |
| Filtro de carvão ativo | Substituível (incluído) |
| Nível de ruído (máx.) | 65 dB(A) |
| Extração máxima | 600 m³/h |
| Modo de funcionamento | Extração ou recirculação |
| Classe de eficiência energética | A+ |
| Limpeza de filtros | Lavar na máquina de lavar louça ou à mão |
| Segurança | Desligamento automático, proteção contra superaquecimento |
| Índice de reparabilidade | 8,0 / 10 (estimado) |
Perguntas frequentes - 3BC094MX BALAY
Perguntas dos utilizadores sobre 3BC094MX BALAY
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual 3BC094MX - BALAY e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. 3BC094MX da marca BALAY.
MANUAL DE UTILIZADOR 3BC094MX BALAY
[pt] Instruções de utilização e montagem .... 15
INSTRUCCIONES DE USO 2
Utilização adequada ....15
Instruções de segurança importantes....16
Protecção do meio ambiente....18
Tipos de funcionamento ....18
Utilizar o aparelho....19
Limpeza e manutenção ....19
Defeito: O que fazer?......21
Serviços Técnicos ....21

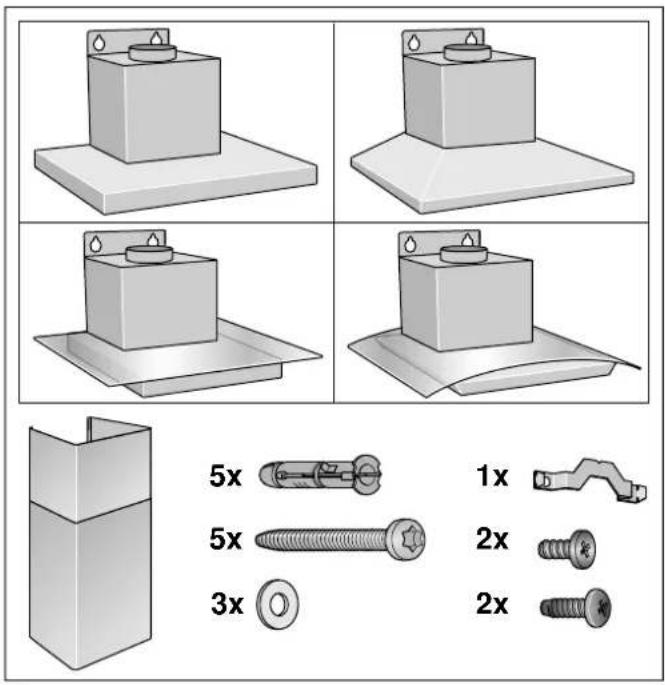

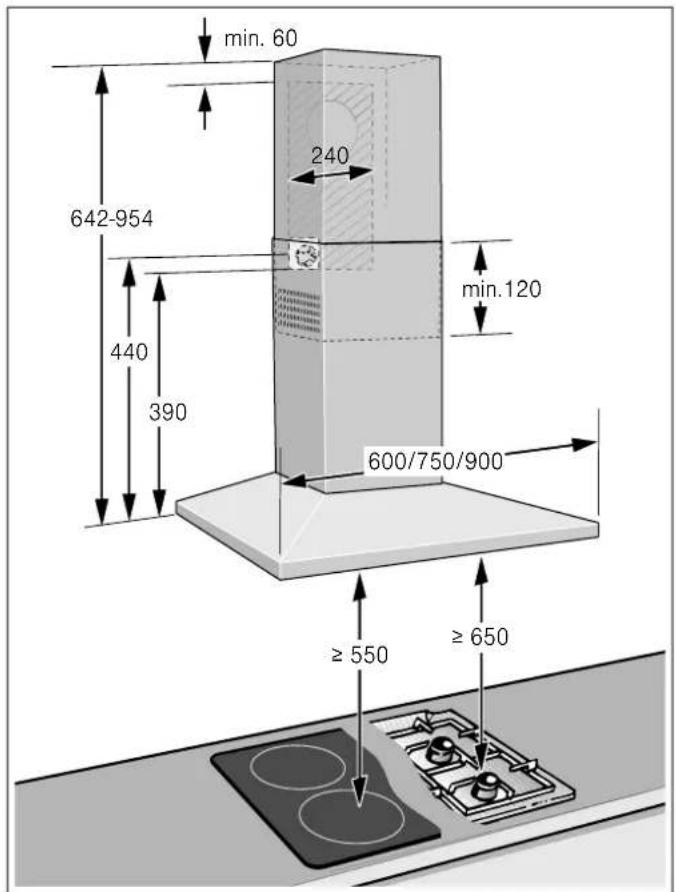

INSTRUÇÕES DE MONTAGEM ......22
Instruções de segurança importantes....23
Indicações gerais....25
Instalação ....26
INSTRUÇÕES DE SERVIÇO
Pode consultar os dados de contacto de todos os países no índice de serviços de assistência.
⚠ Utilização adequada
Leia atentamente o presente manual. Só assim poderá utilizar o seu aparelho de forma segura e correcta. Guarde as instruções de utilização e montagem para consultas futuras ou para futuros utilizadores.
Só com uma montagem especializada e em conformidade com as instruções de montagem, pode ser garantida a segurança durante a utilização. O instalador é responsável pelo funcionamento correto no local de montagem.
Este aparelho foi concebido apenas para uso doméstico. O aparelho não foi concebido para o funcionamento no exterior. Vigie o aparelho durante o funcionamento. O fabricante não é responsável por danos provocados pela utilização inadequada ou por manuseamento errado.
O aparelho foi concebido para ser utilizado até a uma altitude de 2000 metros acima do nível do mar, no máximo.
Este aparelho pode ser usado por crianças com mais de 8 anos e por pessoas com limitações físicas, sensoriais ou mentais ou com pouca experiência ou conhecimentos, se estiverem sob vigilância de uma pessoa responsável pela sua segurança ou tiverem sido instruídas acerca da utilização segura do aparelho e tiverem compreendido os perigos decorrentes da sua utilização.
As crianças não devem brincar com o aparelho. A limpeza e a manutenção a serem efetuadas pelo utilizador não devem ser executadas por crianças, a não ser com idade igual ou superior a 15 anos e se encontrem sob vigilância.
As crianças menores de 8 anos devem manter-se afastadas do aparelho e do cabo de ligação.
Examine o aparelho depois de o desembalar. Se forem detectados danos de transporte, não ligue o aparelho.
Este aparelho não foi previsto para ser utilizado com um temporizador externo ou um telecomando externo.
⚠ Instruções de segurança importantes
Perigo de asfixia!
O material de embalagem é perigoso para as crianças. Nunca deixe as crianças brincarem com o material de embalagem.
Perigo de vida!
Os gases de combustão aspirados podem levar a intoxicação.
Certifique-se de que há sempre reposição de ar fresco suficiente quando o aparelho é utilizado no modo de exaustão em conjunto com equipamentos de aquecimento que consomem o ar ambiente.
Os equipamentos de aquecimento que consomem o ar ambiente (p. ex. sistemas de aquecimento a gás, óleo, lenha ou carvão, esquentadores, cilindros) utilizam para a combustão o ar do local de montagem e transportam os gases de combustão para o exterior através de um sistema de exaustão (p. ex. uma chaminé). Quando o exaustor está ligado, retira o ar ambiente à cozinha e aos espaços adjacentes - sem ar suficiente é criada uma pressão negativa. Os gases tóxicos da chaminé ou da conduta de extração voltam a ser aspirados para os espaços de habitação.
- Por isso, tem que existir sempre a reposição de ar fresco suficiente no local da instalação.
■ Uma caixa de entrada/exaustão de ar, só por si, não garante a manutenção do valor limite.
O funcionamento sem perigos só é possível se a pressão negativa no local da instalação do fogão não ultrapassar os 4 Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário para a combustão puder ser reposto através de aberturas que não fechem (p. ex. portas, janelas), em ligação com uma caixa de entrada/exaustão de ar, que permitam uma circulação de ar suficiente para a combustão.
Consulte sempre a entidade responsável para avaliar a interligação da ventilação de toda a casa e sugerir as medidas adequadas de ventilação.
Se o exaustor funcionar exclusivamente em circulação de ar, não existe qualquer limitação na sua utilização.
Perigo de incêndio!
A gordura acumulada no filtro pode incendiar-se. Limpe o filtro de gordura com regularidade. Nunca utilize o aparelho sem filtro de gorduras.
A gordura acumulada no filtro pode incendiar-se. Nunca trabalhe com uma chama aberta perto do aparelho (p. ex. flambear). Instalar o aparelho perto de um fogão para combustíveis sólidos (p. ex. madeira ou carvão), somente se existir no local uma cobertura fechada e não retirável. Não pode haver fagulhas a voar.
- O óleo e a gordura quentes incendeiam-se rapidamente. Nunca deixe óleo ou gordura quentes sem vigilância. Nunca apague fogo com água. Desligue a zona de cozinhar. Abafe as chamas com uma tampa, manta de amianto ou um objecto equivalente.
As zonas de cozinhar a gás que não tenham louça para cozinhar colocada em cima ficam muito quentes durante o funcionamento. Um aparelho de ventilação montado por cima pode ficar danificado ou incendiar-se. As zonas de cozinhar a gás devem apenas funcionar com louça para cozinhar colocada em cima.
- Quando são utilizados vários bicos a gás em simultâneo, é produzido grande calor. Um aparelho de ventilação montado por cima da placa pode ficar danificado ou incendiar-se. Nunca utilizar simultaneamente dois bicos a gás com a chama no máximo por um período superior a 15 minutos. Um bico grande com uma potência superior a 5 kW (Wok) corresponde à potência de dois bicos a gás normais.
Perigo de queimaduras!
As peças que se encontram acessíveis ficam quentes durante o funcionamento do aparelho. Nunca toque nas peças quentes. Manter fora do alcance das crianças.
Perigo de ferimentos!
- Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção.
- Os objetos colocados sobre o aparelho podem cair. Não colocar objetos sobre o aparelho.
A luz dos LED de iluminação é muito agressiva e pode provocar danos oculares (grupo de risco 1). Não olhe diretamente para as luzes LED acesas durante mais de 100 segundos.
Um aparelho avariado pode causar choques eléctricos. Nunca ligue um aparelho avariado. Puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica.
As reparações indevidas são perigosas. As reparações e substituições de cabos danificados só podem ser efectuadas por técnicos especializados do Serviço de Assistência Técnica. Se o aparelho estiver avariado, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica.
A humidade que se infiltra no aparelho pode dar origem a um choque eléctrico. Não utilize aparelhos de limpeza a alta pressão ou de limpeza a vapor.
Causas de danos
Atenção!
Perigo de danificação devido a danos provocados por corrosão. Ligar sempre o aparelho quando se cozinha, para evitar a formação de água de condensação. A água de condensação pode provocar danos de corrosão.
Substituir sempre imediatamente as lâmpadas defeituosas, para evitar uma sobrecarga das lâmpadas restantes.
Perigo de danificação devido a humidade que penetra no sistema eletrónico. Nunca limpar os elementos de comando com um pano húmido.
Danos na superfície devido a uma limpeza incorreta. Limpar as superfícies de aço inoxidável apenas no sentido do polimento. Não usar produto de limpeza para aço inoxidável nos elementos de comando.
Danos na superfície devido a produtos de limpeza agressivos ou abrasivos. Nunca usar produtos de limpeza agressivos ou abrasivos.
Perigo de danificação devido ao retorno de condensação. Instalar a conduta de ar com ligeira queda a partir do equipamento (1ª inclinação).
Perigo de danos devido a esforço errado de elementos de design. Não puxe pelos elementos de design. Não coloque objetos nem os pendure em elementos de design.
Atenção!
Danos na superfície devido a película de proteção não retirada. Retirar a película de proteção de todas as partes do aparelho antes da primeira utilização.
Protecção do meio ambiente
O seu novo aparelho é especialmente eficiente do ponto de vista energético. Nesta secção encontrará conselhos para poupar ainda mais energia ao utilizar o seu aparelho e para o eliminar de forma adequada.
Poupar energia
- Quando cozinhar deve garantir uma entrada de ar suficiente, para que o exaustor funcione de forma eficiente e sem muito ruído de funcionamento.
Adaptar o nível de ventilação à intensidade dos vapores produzidos ao cozinhar. Utilize o nível intensivo apenas em caso de necessidade. Um nível de ventilação inferior provoca um menor consumo de energia. - Em caso de vapores intensos, selecione previamente um nível de ventilação superior. Os vapores já espalhados pela cozinha tornam necessário um funcionamento mais prolongado do exaustor.
■ Desligue o exaustor quando ele já não for necessário.
■ Desligue a iluminação quando ela já não for necessária.
Limpe ou substitua o filtro nos intervalos indicados, para aumentar a eficiência da ventilação e evitar o perigo de incêndio.
Eliminação ecológica
Elimine a embalagem de forma ecológica.
Este aparelho está marcado em conformidade com a Directiva 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment - WEEE).
A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia.
Tipos de funcionamento
Função com exaustão de ar
O ar aspirado é limpo na sua passagem pelo filtro de gordura e encaminhado para o exterior através de um sistema de tubagem.
Nota. O ar evacuado não pode ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados em funcionamento, nem por uma caixa de ar que sirva de ventilação de locais com lareiras instaladas.
- Caso o ar evacuado tenha de ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados que não esteja em funcionamento, é necessária uma autorização da entidade supervisora da instalação dos aparelhos de queima.
Se o ar evacuado for encaminhado através da parede exterior, deve ser utilizada uma caixa mural telescópica.
Função com recirculação de ar
O ar aspirado é limpo através da sua passagem pelo filtro de gorduras e pelo filtro de carvão ativo e conduzido, de novo, para a cozinha.
Nota: Para se poder eliminar os odores na função com recirculação de ar, tem que ser montado um filtro de carvão altivo. Para poder tirar proveito das diversas possibilidades de utilização do aparelho em circulação de ar, leia os prospetos anexos ou consulte o seu agente especializado. Os acessórios necessários para o efeito podem ser adquiridos no comércio especializado, nos Serviços Técnicos ou na loja Online.
Utilizar o aparelho
Estas instruções aplicam-se a vários modelos de aparelhos. É possível que sejam descritos vários pormenores de equipamento individuais que não se aplicam ao seu aparelho.
Nota: Ligue o exaustor no início da cozedura e desligue-o apenas após passados alguns minutos da cozedura terminar. O vapor da cozinha é, desta forma, eliminado com maior eficácia.
Painel de comandos
123
Nota explicativa
1 Ligar/desligar o nível do ventilador
2 Ligar/desligar o nível do ventilador
3 Ligar/desligar o nível do ventilador
Ligar/desligar a luz
Regular o ventilador
Ligar
Prima a tecla 1, 2 ou 3.
Nota:
Caso estejam premidas várias teclas, está sempre ativo o nível do ventilador mais elevado que foi selecionado.
Desligar
Desligar individualmente todos os níveis do ventilador. Para isso, prima as teclas 3,2 e/ou 1.
Iluminação
A iluminação pode ser ligada ou desligada, independentemente da ventilação.
Prima a tecla ⚙️.
Limpeza e manutenção
⚠️ Perigo de queimaduras!
O aparelho aquece durante o funcionamento. Deixe o aparelho arrefecer antes de realizar a limpeza.
⚠️ Perigo de choque elétrico!
A penetração de humidade pode causar choque elétrico. Limpar o aparelho apenas com um pano húmido. Antes da limpeza, retire a ficha da tomada ou o fusível da caixa de fusíveis.
A humidade que se infiltra no aparelho pode dar origem a um choque eléctrico. Não utilize aparelhos de limpeza a alta pressão ou de limpeza a vapor.
⚠️ Perigo de ferimentos!
Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção.
Atenção!
Danos na superfície devido a película de proteção não retirada. Retirar a película de proteção de todas as partes do aparelho antes da primeira utilização.
Produtos de limpeza
Para que as diferentes superfícies não sejam danificadas por produtos de limpeza errados, tenha em atenção os dados constantes da tabela. Não utilize
- produtos de limpeza agressivos ou abrasivos, por ex. pós abrasivos ou creme abrasivo
- produtos de limpeza com elevado teor de álcool,
■ esfregões de palha de aço ou esponjas abrasivas,
■ aparelhos de limpeza a alta pressão ou de limpeza a vapor, - produtos de limpeza removedores de calçário,
■ produtos de limpeza multiusos agressivos,
■ spray para fornos.
Nota: Lave bem os panos de esponja novos, antes de os utilizar.
Nota: Tenha em atenção todas as instruções e advertências que acompanham os produtos de limpeza.
Zona Produto de limpeza
| Aço inox Solução quente à base de detergente:Limpe com um pano multiusos e sequecom um pano macio.Limpe as superfícies de aço inoxidávelapenas no sentido do polimento.Através da assistência técnica ou numaloja especializada podem ser adquiridosprodutos de limpeza especiais para açoinoxidável. Aplique uma camada fina doproduto de limpeza com um panomacio. | |
| Superfícies lacadas | Solução quente à base de detergente:Limpe com um pano multiusos húmidoe seque com um pano macio.Não utilize produtos de limpeza paraaço inoxidável. |
| Alumínio e plástico | Solução de água quente e detergente:Limpe com um pano macio. |
| Vidro Limpa-vidros: | Limpe com um pano macio. Não utilizeraspadores de vidros. |
| Elementos decomando | Solução quente à base de detergente:Limpe com um pano multiusos húmidoe seque com um pano macio.Perigo de choque elétrico devido àentrada de humidade.Perigo de danos no sistema eletrónicodevido à entrada de humidade. Nuncalimpe os elementos de comando comum pano molhado.Não utilize produtos de limpeza paraaço inoxidável. |

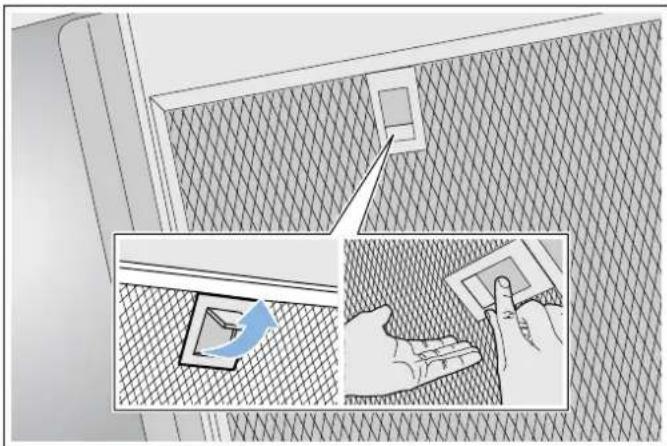

Desmontar o filtro metálico de gorduras
- Abra o bloqueio e vire o filtro metálico de gorduras para baixo. Depois, com a outra mão pegue por baixo do filtro metálico de gorduras.
- Desmonte o filtro metálico de gorduras do dispositivo de fixação.
A gordura pode acumular-se na parte inferior do filtro metálico de gorduras.
- Segure o filtro metálico de gordura na horizontal para evitar que pingue gordura.
Estas instruções aplicam-se a vários modelos de aparelhos. É possível que sejam descritos vários pormenores de equipamento individuais que não se aplicam ao seu aparelho.
⚠️ Perigo de incêndio!
A gordura acumulada no filtro pode incendiar-se. Limpe o filtro de gordura com regularidade. Nunca utilize o aparelho sem filtro de gorduras.
Notas
- Não use produtos de limpeza agressivos, que contenham ácidos ou lixívia.
■ Recomendamos uma limpeza do filtro de gorduras de dois em dois meses. - Na limpeza dos filtros metálicos de gorduras, limpe também o seu dispositivo de fixação no aparelho com um pano húmido.
- Os filtros metálicos de gorduras podem ser lavados na máquina de lavar loiça ou manualmente.
À mão:
Nota: No caso de sujidade grosseira, pode utilizar um desengordurante especial. Este pode ser encomendado na loja online.
- Ponha os filtros metálicos de molho numa solução à base de água quente e detergente.
- Na limpeza deve ser utilizada uma escova e em seguida os filtros devem ser muito bem enxaguados.
- Deixe os filtro metálicos de gorduras pingar por cima de uma base absorvente.
Na máquina de lavar louça:
Nota: Durante a limpeza na máquina de lavar louça, podem ocorrer ligeiras alterações de cor. As alterações na cor não prejudicam o funcionamento dos filtros metálicos de gorduras.
■ Use detergentes para louça disponíveis no mercado.
- Não lave os filtros metálicos muito saturados de gordura com a restante loiça.
Coloque os filtros metálicos de gorduras de modo folgado na máquina de lavar louça. Não entale os filtros metálicos de gorduras.
■ Seleccione, no máximo, uma temperatura de 50 °C.

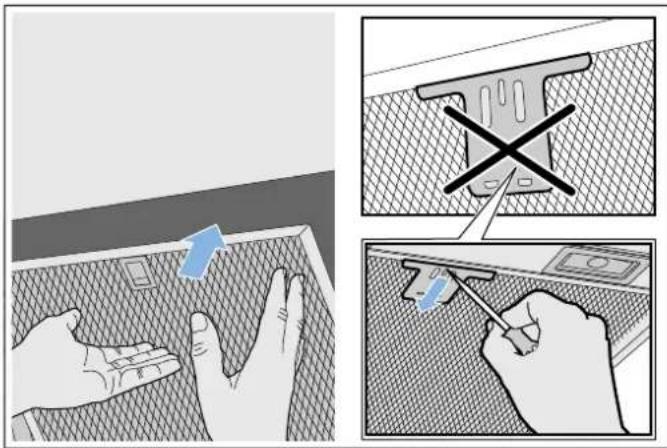

Montar o filtro metálico de gorduras
⚠️ Perigo de ferimentos!
Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção.
Nota: Limpe todas as peças acessíveis da caixa.
- Coloque o filtro metálico de gorduras e encaixe o bloqueio. Depois, com a outra mão pegue por baixo do filtro metálico de gorduras.
Nota: Respeite a posição correta do filtro metálico de gorduras.
- Caso o filtro metálico de gordura não esteja inserido corretamente, abra o bloqueio e e coloque corretamente o filtro.
Defeito: O que fazer?
Muitas vezes, é fácil reparar as falhas sem a ajuda de terceiros. Observe as seguintes indicações antes de contactar o Serviço de Apoio ao Cliente.
As reparações indevidas são perigosas. As reparações e substituições de cabos danificados só podem ser efectuadas por técnicos especializados do Serviço de Assistência Técnica. Se o aparelho estiver avariado, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica.
Tabela de anomalias
Anomalia Causa possível Resolução
| O aparelho não funciona | A ficha não está ligada | Ligar o aparelho à corrente |
| Corte de corrente | Verificar se outros apare-lhos de cozinha funcio-nam | |
| Falha do fusível | Verificar na caixa de fusí-veis se o fusível corres-pondente ao aparelho está em boas condições. | |
| A iluminação não funciona. | As luzes LED estão avariadas. | Contacte o Serviço de Assistência Técnica. |
| A iluminação do teclado não funciona. | Falha da uni-dade de comando. | Contacte o serviço de assistência técnica. |
Lâmpadas LED
As lâmpadas LED com defeito só podem ser substituídas pelo fabricante, pelo Serviço de Assistência ou por um técnico especializado (electricista instalador).
⚠️ Perigo de ferimentos!
A luz dos LED de iluminação é muito agressiva e pode provocar danos oculares (grupo de risco 1). Não olhe diretamente para as luzes LED acesas durante mais de 100 segundos.
Serviços Técnicos
Quando efetuar a chamada, indique o número de produto (N.° E) e o número de fabrico (N.° FD) do aparelho, para podermos prestar um serviço de qualidade. A placa de características com os números encontra-se no compartimento interior do aparelho (para isso, desmontar o filtro metálico de gorduras).
Para que, em caso de necessidade, não tenha de procurar, poderá introduzir aqui os dados do seu aparelho e o número de telefone do serviço de assistência técnica.
N.° E N.° FD
Serviço de Assistência
Técnica
Tenha em atenção que a visita do técnico da assistência ao cliente não é gratuita em caso de uma utilização incorreta, mesmo durante o período de garantia.
Pode consultar os dados de contacto de todos os países no índice de serviços de assistência.
Acessórios
(não fornecidos com o equipamento)
Nota: Estas instruções aplicam-se a vários modelos de aparelhos. É possível que o acessório especial indicado não se aplique ao seu aparelho.
Nota: Respeite as instruções de montagem no acessório.
Acessórios Referência
| Kit de iniciação para o modo de funcionamento da circulação de ar | LZ10DXU00 |
| LZ10DXA00 | |
| Filtro de substituição para kit de iniciação | |
| Módulo de recirculação do ar CleanAir | LZ57000 |
| Filtro de substituição para módulo de recirculação do ar CleanAir (não regenerável) | LZ56200 |
| Filtro de substituição para módulo de recirculação do ar CleanAir (regenerável) | LZ00XXP00 |
| Módulo de recirculação do ar CleanAir (integrável) | LZ10FXI00 |

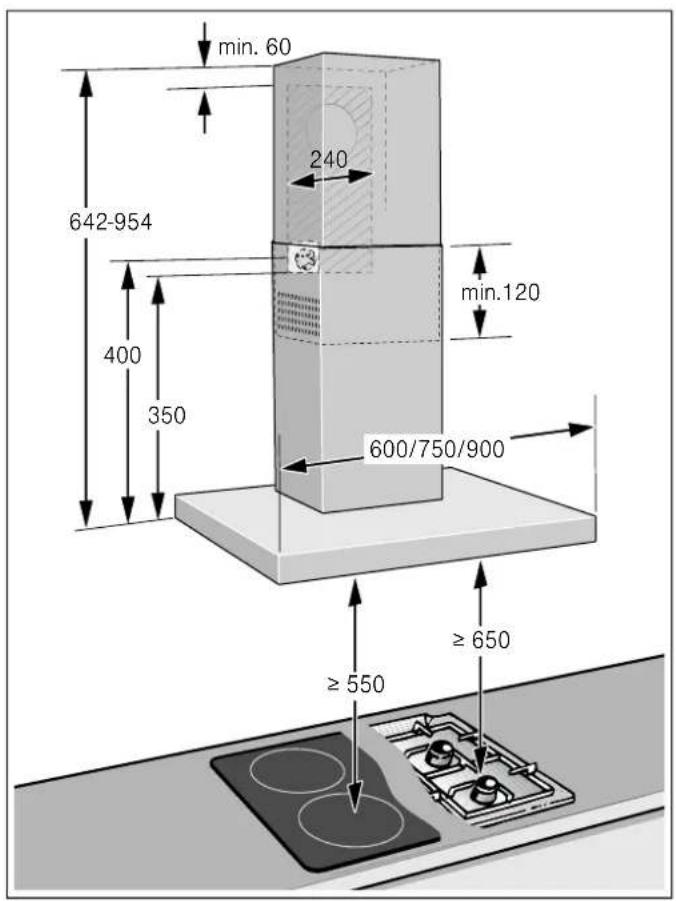

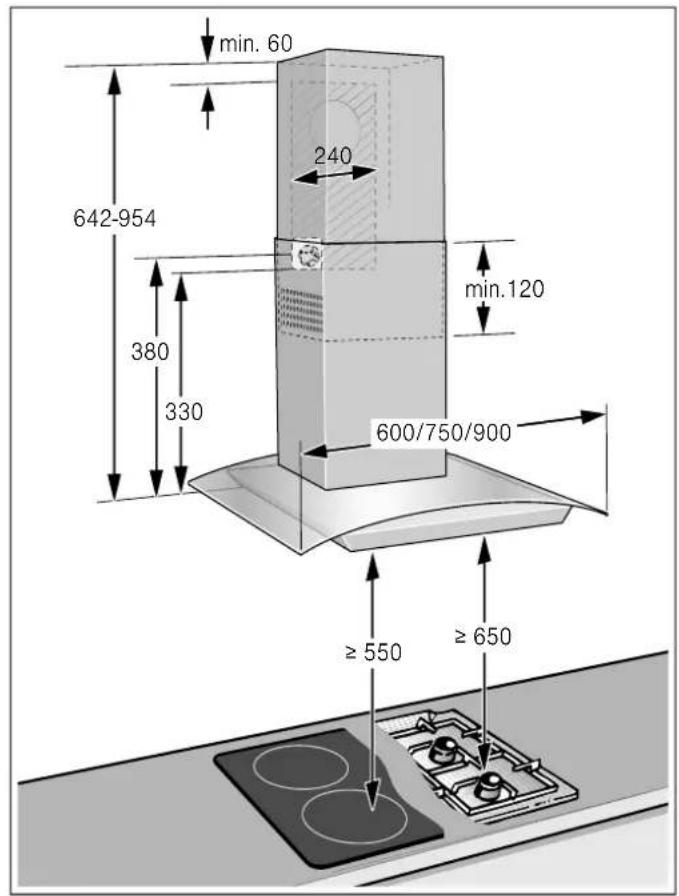

INSTRUÇÕES DE MONTAGEM
Para acessórios especiais adicionais (p. ex., para a função com recirculação de ar) observar as instruções de instalação anexas.
As superfícies do aparelho são sensíveis. Evitar danos durante a instalação.
⚠ Instruções de segurança importantes
Leia atentamente o presente manual. Só assim poderá utilizar o seu aparelho de forma segura e correcta. Guarde as instruções de utilização e montagem para consultas futuras ou para futuros utilizadores.
Examine o aparelho depois de o desembalar. Se forem detectados danos de transporte, não ligue o aparelho.
Só com uma montagem especializada e em conformidade com as instruções de montagem, pode ser garantida a segurança durante a utilização. O instalador é responsável pelo funcionamento correto no local de montagem.
As superfícies do aparelho são sensíveis. Evitar danos durante a instalação.
A largura do exaustor tem de, no mínimo, corresponder à largura da placa de cozinhar.
Na sua instalação têm de ser respeitadas as normas de construção em vigor, bem como as normas das entidades locais distribuidoras de electricidade e de gás.
Perigo de incêndio!
A gordura acumulada no filtro pode incendiar-se. É necessário manter as distâncias de segurança indicadas para evitar uma acumulação de calor. Observe as especificações sobre a sua placa de cozinhar. Em caso de utilização conjunta de discos elétricos e de queimadores a gás, aplica-se a maior distância indicada.
A gordura acumulada no filtro pode incendiar-se. Nunca trabalhe com uma chama aberta perto do aparelho (p. ex. flambear). Instalar o aparelho perto de um fogão para combustíveis sólidos (p. ex. madeira ou carvão), somente se existir no local uma cobertura fechada e não retirável. Não pode haver fagulhas a voar.
Devem ser respeitados os regulamentos locais e legais relativamente à extração do ar evacuado (p. ex., regulamentos de construção municipais).
Perigo de morte!
Os gases de combustão aspirados podem levar a intoxicação. O ar evacuado não pode ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados em funcionamento, nem por uma caixa de ar que sirva de ventilação de locais com lareiras instaladas. Caso o ar evacuado tenha de ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados que não esteja em funcionamento, é necessária uma autorização da entidade supervisora da instalação dos aparelhos de queima.
Perigo de vida!
Os gases de combustão aspirados podem levar a intoxicação.
Certifique-se de que há sempre reposição de ar fresco suficiente quando o aparelho é utilizado no modo de exaustão em conjunto com equipamentos de aquecimento que consomem o ar ambiente.
Os equipamentos de aquecimento que consomem o ar ambiente (p. ex. sistemas de aquecimento a gás, óleo, lenha ou carvão, esquentadores, cilindros) utilizam para a combustão o ar do local de montagem e transportam os gases de combustão para o exterior através de um sistema de exaustão (p. ex. uma chaminé). Quando o exaustor está ligado, retira o ar ambiente à cozinha e aos espaços adjacentes - sem ar suficiente é criada uma pressão negativa. Os gases tóxicos da chaminé ou da conduta de extração voltam a ser aspirados para os espaços de habitação.
- Por isso, tem que existir sempre a reposição de ar fresco suficiente no local da instalação.
■ Uma caixa de entrada/exaustão de ar, só por si, não garante a manutenção do valor limite.
O funcionamento sem perigos só é possível se a pressão negativa no local da instalação do fogão não ultrapassar os 4 Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário para a combustão puder ser reposto através de aberturas que não fechem (p. ex. portas, janelas), em ligação com uma caixa de entrada/exaustão de ar, que permitam uma circulação de ar suficiente para a combustão.
Consulte sempre a entidade responsável para avaliar a interligação da ventilação de toda a casa e sugerir as medidas adequadas de ventilação.
Se o exaustor funcionar exclusivamente em circulação de ar, não existe qualquer limitação na sua utilização.
Perigo de vida!
Os gases de combustão aspirados podem levar a intoxicação. No caso de instalação de um ventilador com saída para chaminé, é necessário prever um circuito de segurança na alimentação de corrente da cobertura de exaustão.
Perigo de ferimentos!
- Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção.
- O aparelho pode cair se não estiver corretamente fixado. Todos os elementos de fixação têm de ser montados de forma fixa e segura.
- O aparelho é pesado. São necessárias 2 pessoas para transportar o aparelho. Utilizar apenas meios auxiliares apropriados.
■ Quaisquer modificações na instalação elétrica ou mecânica são perigosas e podem provocar falhas de funcionamento. Não efetuar modificações na instalação elétrica ou mecânica.
Perigo de choque elétrico!
Os componentes interiores do aparelho podem ter arestas vivas. O cabo de ligação pode ficar danificado. Não dobrar nem entalar o cabo elétrico durante a instalação.
- Deve existir a possibilidade de desligar o aparelho da rede elétrica em qualquer altura. O aparelho deve ser ligado apenas a uma tomada de contacto de segurança instalada em conformidade com as normas. Se a ficha deixar de estar disponível após a montagem, na instalação elétrica fixa é necessário que esteja previsto um dispositivo de corte nas fases de acordo com as regras de instalação. Apenas um eletricista pode efetuar a instalação elétrica fixa. Recomendamos a instalação de um disjuntor diferencial (interruptor de corrente diferencial residual) no circuito de corrente da alimentação do aparelho.
As reparações indevidas são perigosas. As reparações e substituições de cabos danificados só podem ser efectuadas por técnicos especializados do Serviço de Assistência Técnica. Se o aparelho estiver avariado, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica.
Perigo de asfixia!
O material de embalagem é perigoso para as crianças. Nunca deixe as crianças brincarem com o material de embalagem.
Indicações gerais
Preparação da parede
A parede tem de ser lisa, vertical e suficientemente resistente.
A profundidade dos furos tem que corresponder ao comprimento dos parafusos. As buchas têm de ter uma fixação segura.
Os parafusos e as buchas anexos são adequados para paredes maciças de alvenaria. Para outras construções de paredes (p. ex. placas de gesso para remodelações de interiores, betão poroso, tijolos de barro poroso para remodelações de interiores), utilizar o material de fixação correspondente.
- O peso máximo do exaustor é de 40 kg.
Ligação eléctrica
⚠️ Perigo de choque elétrico!
Os componentes interiores do aparelho podem ter arestas vivas. O cabo de ligação pode ficar danificado. Não dobrar nem entalar o cabo elétrico durante a instalação.
Os dados de ligação necessários podem ser consultados na placa de características presente na parte de cima do aparelho.
Comprimento do cabo eléctrico: aprox. 1,30 m
Este aparelho corresponde às determinações UE sobre supressão de interferências.
⚠️ Perigo de choque elétrico!
Deve existir a possibilidade de desligar o aparelho da rede elétrica em qualquer altura. O aparelho deve ser ligado apenas a uma tomada de contacto de segurança instalada em conformidade com as normas. Se a ficha deixar de estar disponível após a montagem, na instalação elétrica fixa é necessário que esteja previsto um dispositivo de corte nas fases de acordo com as regras de instalação. Apenas um eletricista pode efetuar a instalação elétrica fixa. Recomendamos a instalação de um disjuntor diferencial (interruptor de corrente diferencial residual) no circuito de corrente da alimentação do aparelho.
Instalação
Preparação da instalação
Atenção!
Certifique-se de que não existem cabos elétricos, tubos de gás ou de água na zona dos furos.
Atenção!
As perfurações têm de ser efetuadas de forma diferente, conforme o modelo do aparelho. Tenha em atenção o modelo do exaustor antes da instalação.

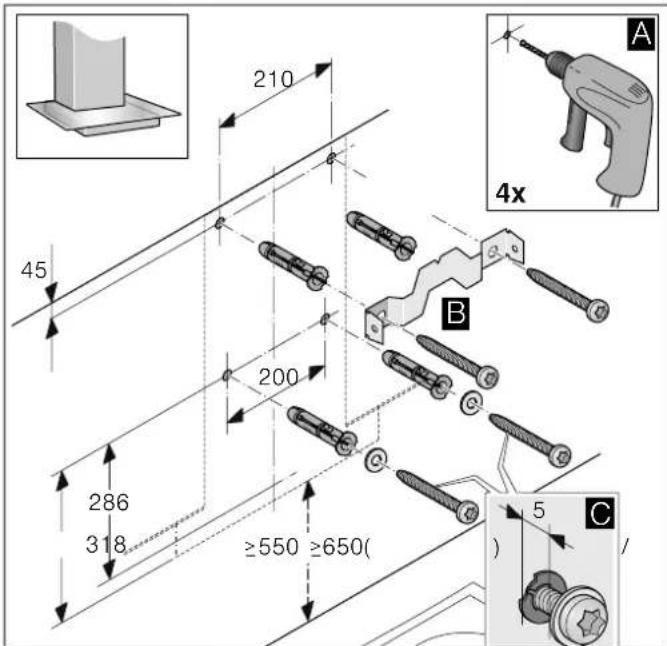

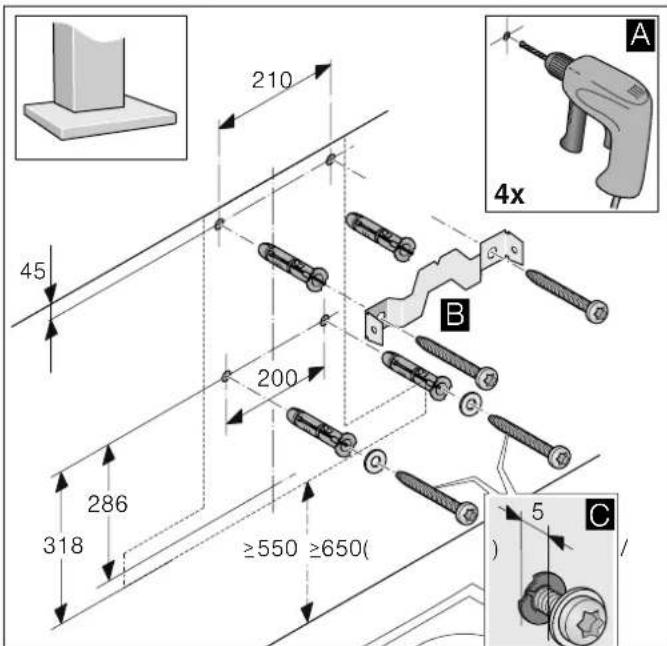

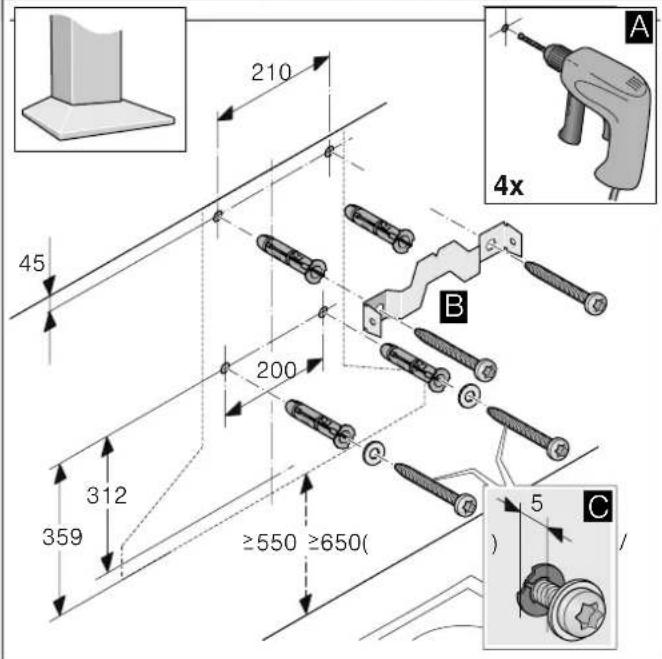

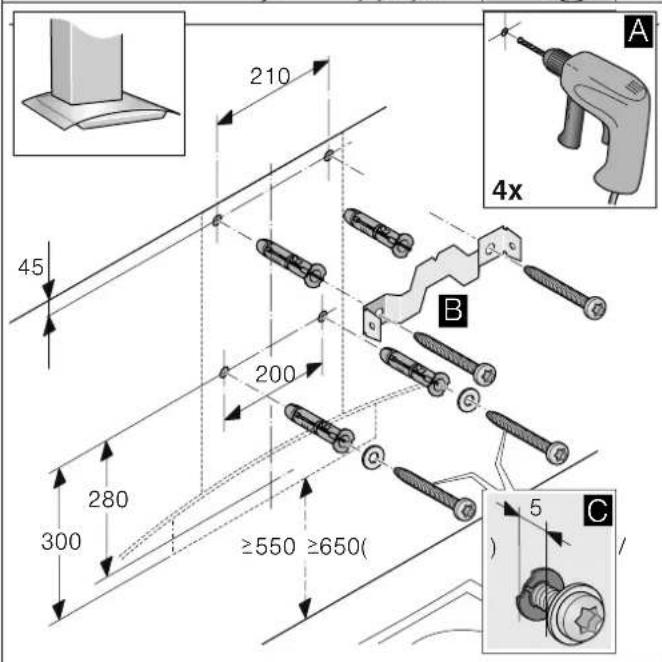

- Marcar uma linha central vertical na parede, a partir do teto até à aresta inferior do exaustor.
- Marcar as posições para os parafusos e o contorno da zona de suspensão.
- Fazer furos com um ∅ (diâmetro) de 8mm e 80mm de profundidade, e introduzir as buchas à face com a parede. A
- Aparafusar o ângulo de fixação para o painel decorativo da chaminé. B
- Enroscar 2 parafusos de fixação com anilhas planas até restarem cerca de5mm. C


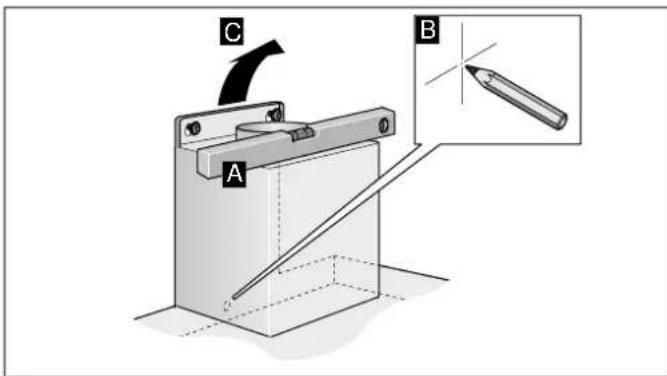

- Suspender e alinhar o aparelho A
- Assinalar o furo para o parafuso de segurança. B
- Retirar novamente o aparelho. C


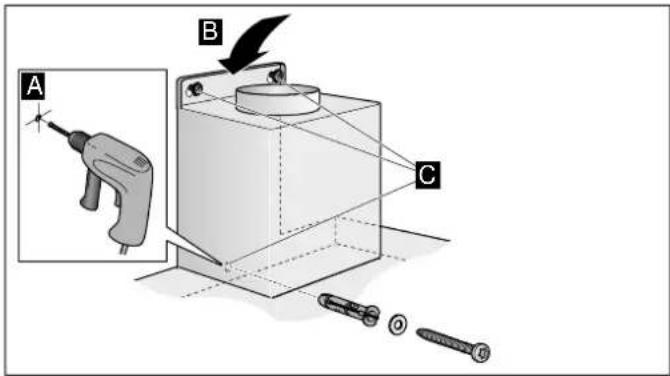

C A BConcluir a instalação do aparelho
- Fazer o furo para o parafuso de segurança com um ∅ (diâmetro) de8mm e 80mm de profundidade, e introduzir a bucha à face com a parede. A
- Retire a película de proteção do aparelho, primeiro só na parte de trás e, depois da montagem, retire-a completamente.
- Suspender o aparelho. B
- Enroscar o parafuso de segurança com a anilha plana e apertar bem todos os parafusos. C
Nota: O fabricante do aparelho não se responsabiliza por reclamações que resultem do percurso do tubo.
O aparelho oferece um desempenho ideal quando o tubo de extração é curto e retilíneo, com um diâmetro de grande dimensão.
A utilização de tubos de exaustão longos e rugosos, muitas curvas e diâmetro inferior a 150 mm impede um funcionamento ideal e aumenta os ruídos.
Os tubos ou as mangueiras para colocação da tubagem de extracção têm de ser fabricados de material incombustível.
Tubos circulares
Recomendamos um diâmetro interior de 150 mm, no entanto, nunca inferior a 120 mm.
Canais planos
O diâmetro interno tem de corresponder ao diâmetro dos tubos circulares.
∅ 150 mm aprox. 177 cm²
∅ 120 mm aprox. 113 cm²
- Os canais planos não devem apresentar desvios acentuados.
■ Em caso de diferentes diâmetros de tubos, devem ser aplicadas tiras de vedação.
Ligar o aparelho
Construir a ligação de extração de ar
Nota: Se for utilizado um tubo de alumínio, alisar primeiro a área de ligação.
- Fixar o tubo de extração de ar diretamente no bocal de admissão.
- Fazer a ligação para a saída da extração de ar.
- Vedar convenientemente os pontos de ligação.
Efetuar a ligação elétrica
- Ligar a ficha à tomada de ligação à terra isolada.
- Caso seja necessária uma ligação fixa, respeite as indicações no capítulo Ligação elétrica.
Montagem do painel decorativo da chaminé
⚠️ Perigo de ferimentos!
Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção.
- Separe os painéis decorativos da chaminé. Para isso, retire a fita adesiva
- Retire as películas de proteção em ambos os painéis decorativos da chaminé.
- Encaixe os painéis decorativos da chaminé um dentro do outro.
Notas
Para evitar riscos, coloque papel sobre os cantos do painel decorativo exterior para proteção.
■ Vire os entalhes do painel decorativo interior para baixo.

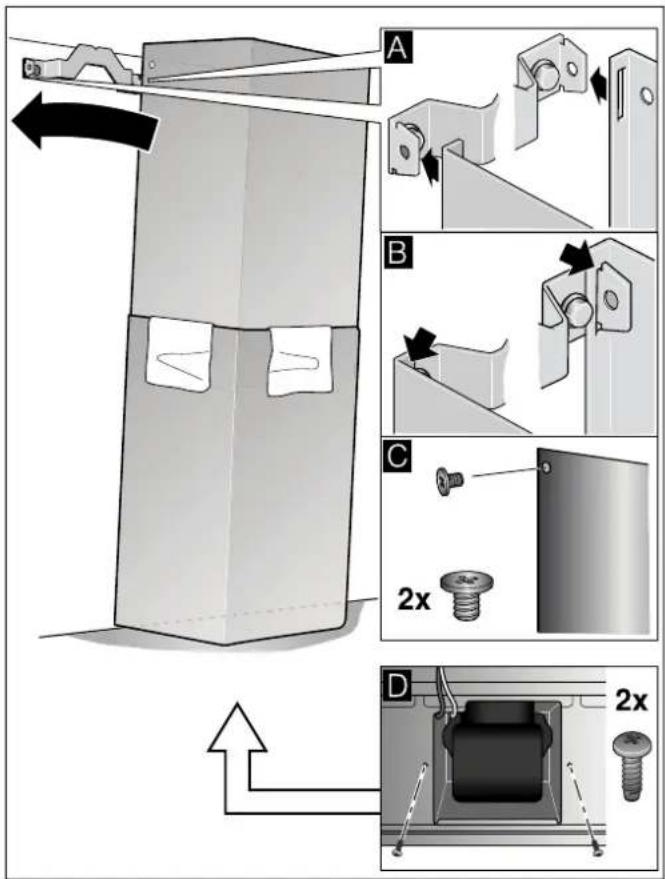

- Assente os painéis decorativos da chaminé no aparelho.
- Desloque o painel decorativo interior para cima e pendure-o à esquerda e à direita, no esquadro de fixação. A
- Encaixe o painel decorativo para baixo. B
- Aparafuse lateralmente o painel decorativo da chaminé com dois parafusos no esquadro de fixação. C
- Fixe o painel decorativo exterior da chaminé ao aparelho pelo lado de baixo, utilizando dois parafusos. D
