MANUAL DE UTILIZADOR 3BC8590 BALAY
Instruções para o uso e a instalação
Instruções de utilização

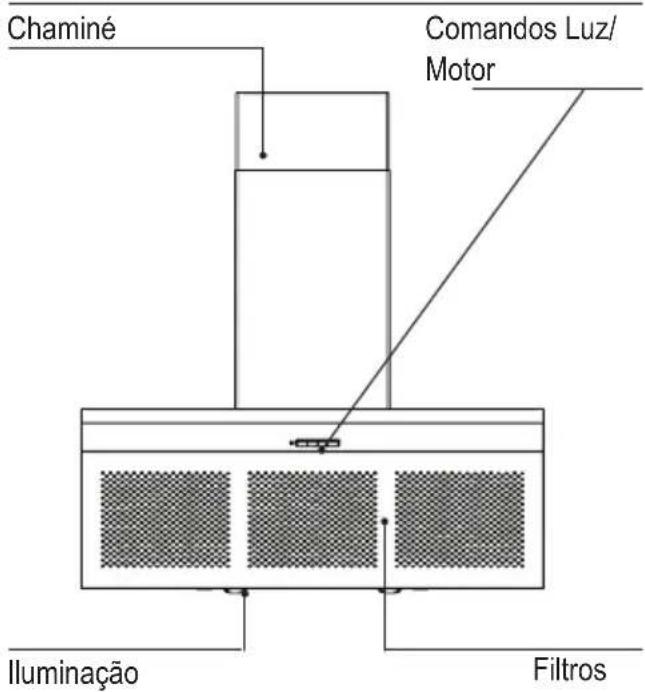

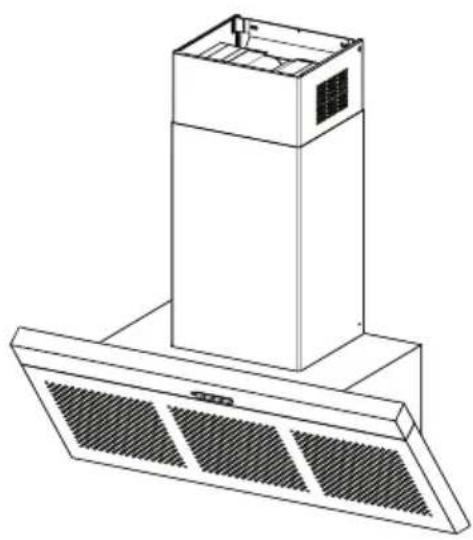

Descrição do aparelho
Funcionamento com expulsão de ar:
O ventilador do exaustor aspirante aspira os vapores de cozedura e envia-os para o ar livre através do filtro de gordura.
☐ O filtro de gordura retém os componentes gordos dos vapores de cozedura.
A cozinha fica completamente isenta de gordura e odores.
Para o funcionamento do exaustor aspirante com expulsão de ar, com funcionamento simultâneo de combustões dependentes da chaminé (como p/ ex. aparelhos de aquecimento a gás, óleo combustível ou a carvão, aquecedores de água de fluxo contínuo, esquentadores) é necessário providenciar uma alimentação de ar suficiente, necessária à fonte de combustão.
O funcionamento sem perigo é possível se, no local de instalação da fonte de combustão não forem ultrapassados 4 Pa (0,04 mbar) de depressão.
Isto pode ser conseguido quando o ar para combustão pode continuar a afluir através de aberturas não tapáveis, por ex. em portas, janelas e em combinação com caixas de parede para
alimentação/ expulsão de ar ou com outras medidas técnicas, como canalizações de entrada e saída de ar independentes.
Modos de funcionamento
Se o ar de alimentação não for suficiente há perigo de intoxicação, devido ao retorno de gases queimados.
Uma caixa de parede única para alimentação/ exaustão de ar não garante o respeito do valor limite.
Nota: No cálculo estimativo é necessário tomar sempre em consideração o balanço da ventilação total da casa. Esta regra não se aplica no funcionamento de aparelhos de cozedura, como placas de fogão e fogões alimentados a gás.
Se o exaustor aspirante for usado para funcionamento com recirculação de ar - com filtro de carvão activo - não há limites de utilização.
Funcionamento com recirculação de ar:

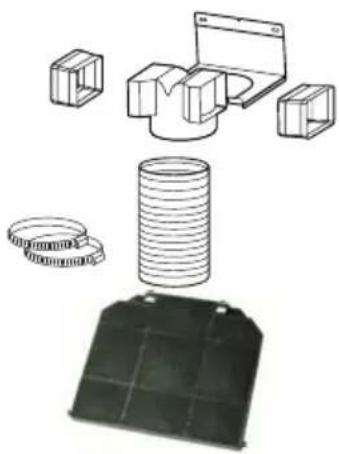

Para isto é necessário montar um filtro de carvão activo (ver capítulo "Filtros e manutenção").
O conjunto de montagem completo e os filtros sobresselentes poderão ser adquiridos junto de um fornecedor especializado. Procure o número de código dos acessórios no fim destas instruções de utilização.
A ventoinha do exaustor aspirante aspira os vapores de cozedura, depurando-os através dos filtros de gordura e de carvão activo e depois introduz de novo o ar purificado no ambiente da cozinha.
☐ O filtro de gordura retém os componentes gordos dos vapores de cozedura.
O filtro de carvão activo absorve os cheiros.
Se não se montar um filtro de carvão activo no exaustor, os odores não poderão ser eliminados dos vapores de cozedura.
Antes de utilizar o exaustor pela primeira vez
Primeira utilização:
Este livro de instruções é utilizado para várias versões do aparelho. Por isso, poderá incluir descrições de peças de série que não dizem respeito ao Seu aparelho.
Este exaustor aspirante cumpre o disposto nas pertinentes normas de segurança.
As reparações deverão ser realizadas, exclusivamente, por pessoal especializado.
Reparações não realizadas como manda a lei podem gerar perigos graves para o utilizador.
Antes de usar o seu aparelho novo, leia com atenção as instruções de utilização. Contêm informações importantes para a Sua segurança e para o emprego e manutenção do aparelho.
☐ Conserve bem o livro de instruções de utilização e montagem, para o próximo eventual proprietário.
Este aparelho dispõe do símbolo constante da Directiva europeia 2002/96/ CE em matéria de
Esta Directiva define as normas para recolha e reciclagem de aparelhos deixados de usar, válidas em todo o território da União Europeia.
Placas de fogão / Fogões a gás
Não use todos os bicos do fogão/placa no máximo, ao mesmo tempo, durante um período prolongado (máx. 15 minutos), porque corre o perigo de queimar-se se tocar acidentalmente na superfície de revestimento do aparelho, e há perigo de danos para o exaustor aspirante. Ao usar o exaustor aspirante sobre uma placa de cozedura a gás, no caso de utilização simultânea de três ou mais bicos, é necessário que este funcione no máximo da sua potência de aspiração.
Não ligue no máximo de potência mais de 2 bicos de gás ao mesmo tempo, durante um período superior a 15 minutos.
Devido ao efeito do calor, há perigo de queimadura em caso de contacto com as superfícies da carcaça!
O exaustor aspirante pode sofrer danos devido ao forte efeito do calor.
☐ Tenha presente que um queimador grande, com mais de 5 kW (Wok), corresponde à potência de 2 queimadores a gás.
Nunca use os bicos de gás sem recipientes de cozinha colocados sobre eles. Ajuste a chama de maneira a não ultrapassar o diâmetro do fundo do recipiente de cozinha utilizado.
Instruções de segurança:
⚠️ Não flameje alimentos sob o exaustor aspirante.
Perigo de incêndio do filtro de gordura, se estiver ao alcance de chamas.
Os bicos do fogão acesos devem ter sempre panelas em cima.
A utilização do exaustor aspirante sobre fontes de combustão para combustíveis sólidos (carvão, lenha e análogos) só é autorizada dentro de limites muito restritos (ver capítulo “Instruções de montagem”).
Se o aparelho estiver danificado não deve ser posto a funcionar
A ligação eléctrica e colocação do aparelho em serviço só devem ser feitos por técnicos.
Se o cabo de alimentação deste aparelho sofrer qualquer dano, deve ser substituído pelo fabricante, pelo serviço de assistência a clientes ou por uma pessoa especializada, a fim de evitar perigos.
Elimine o material de embalagem de acordo com as normas em vigor (ver capítulo “Instruções de montagem”).
Este exaustor aspirante destina-se a uso exclusivamente doméstico.
Utilize apenas o exaustor aspirante com as lâmpadas enroscadas.
As lâmpadas fundidas devem ser imediatamente substituídas, para evitar sobrecarga nas outras lâmpadas.
⚠ Nunca utilize o exaustor aspirante sem filtro de gordura.
Gordura e óleo sobreaquecidos são facilmente inflamáveis.
Por isso, cozinhe alimentos com gordura ou com óleo, como p/ ex. batatas fritas, sempre sob controlo.
A primeira vez que puser o exaustor aspirante a funcionar, limpe-o muito bem..
⚠️ Não deixe as crianças brincar com o aparelho.
Adultos e crianças não devem usar o aparelho sem supervisão no caso de:
- serem portadores de deficiência física, sensorial ou mental
- não possuírem conhecimentos nem experiência para poder usar o aparelho de maneira correcta e segura.
Utilização do exaustor
Para eliminar os vapores de cozedura o mais eficazmente possível
Ligar o exaustor
no início da cozedura
□ Desligar o exaustor
somente alguns minutos depois de terminar a cozedura.
| A | Liga e desliga o motor de aspiração na velocidade mínima. |
| B | Velocidade média |
| C | Velocidade máxima |
| D | Liga e desliga o sistema de iluminação |
Filtros e manutenção
Filtros metálicos antigordura
Para reter os componentes gordos dos vapores de cozedura usam-se filtros metálicos para gordura.
Atenção!
Devido à saturação crescente com resíduos de gordura, o filtro torna-se inflamável e o funcionamento do exaustor aspirante pode perder eficácia.
Importante:
Lavando os filtros de metal antigordura previne-se o perigo de incêndio que pode gerar-se com a acumulação de calor durante a cozedura, quando se fritam ou guisam alimentos.
Também podem ser lavados na máquina de lavar louça e precisam de lavagem, pelo menos, de 2 em 2 meses, ou com maior frequência no caso de utilização muito intensa.

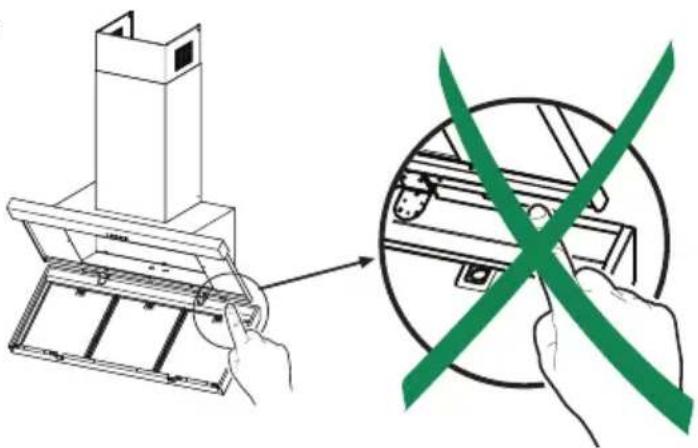

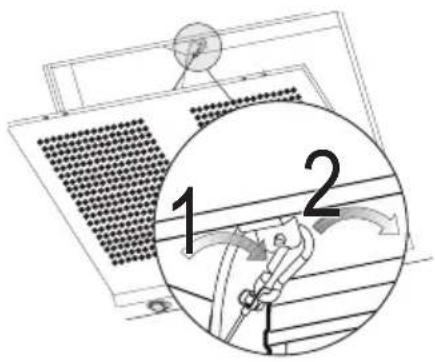

Desmontagem e montagem dos filtros de metal antigordura

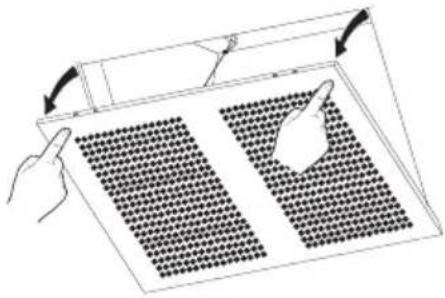

Solte a grelha, premindo na parte superior de maneira a abri-la.
Para abrir a grelha, empurre com força, até ao fundo, nos pontos indicados pelas etiquetas adesivas.
Solte o cabo de segurança, abrindo o mosquetão e levante a grelha para cima.
Lave os filtros, evitando dobrá-los, e deixe-os secar, antes de os voltar a montar. (A eventual alteração de cor da superfície do filtro que, com o tempo, se poderá verificar, não prejudica de modo nenhum a sua eficácia.)
Monte-os de novo na grelha porta filtros.
☐ Prenda de novo o cabo de segurança e coloque a grelha no exaustor, na posição original, empurrando-a até se fixar.
Filtros e manutenção
Para eliminar os odores no funcionamento com recirculação de ar.
Atenção!
Com a saturação progressiva dos filtros com resíduos de gordura, o risco de inflamação aumenta e o funcionamento do exaustor pode perder eficácia.
Importante:
A substituição atempada do filtro de carvão activo previne o perigo de incêndio que poderá gerar-se com a acumulação de calor durante a preparação de fritos ou guisados.
Não é lavável e não é regenerável. Tem de ser substituído, pelo menos, todos os anos ou com maior frequência, no caso de utilização muito intensa.

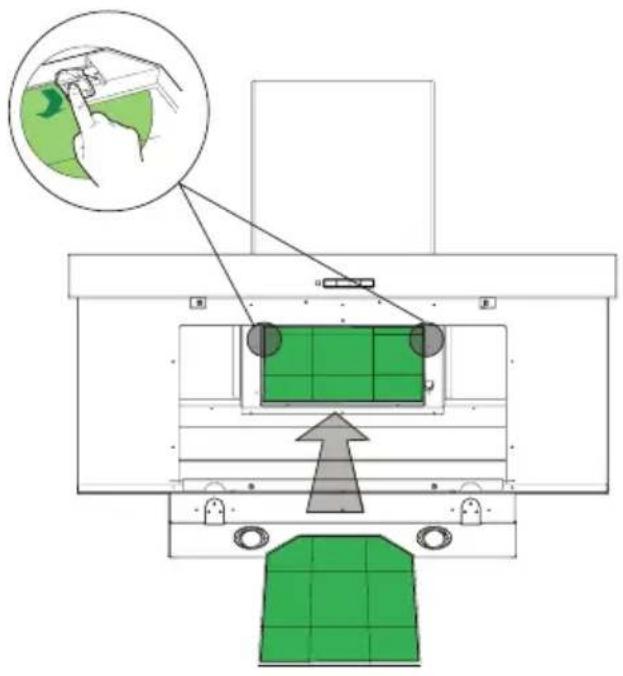

Substituição do filtro anti-odores de carvão activo
Solte a grelha porta-filtros (ver parág. desmontagem e montagem dos filtros de metal).
Remova o filtro anti-odores de carvão activo saturado, abrindo os engates próprios.
Monte o filtro novo, prendendo-o no respectivo encaixe.
☐ Fixe de novo a grelha porta-filtros (ver parág. desmontagem e montagem dos filtros de metal).
Eliminação do filtro de carvão activo:
Os filtros de carvão activo não contêm substâncias nocivas. Podem, portanto, ser eliminados como resíduos comuns.
Limpeza e manutenção
Desligue o exaustor aspirante da electricidade, retirando a ficha da tomada de corrente, ou tirando o fusível.
☐ Quando lavar os filtros de gordura, remova também os depósitos de gordura presentes nas partes acessíveis da carcaça.
Deste modo previne-se o perigo de incêndio e garante-se ao aparelho o seu melhor rendimento.
Limpe o exaustor aspirante com uma solução de água e detergente muito quente ou com detergente para vidros suave.
Não remova a sujidade aderente, seca, raspando. Amoleça-a previamente com um pano húmido.
☐ Não use produtos abrasivos ou esponjas duras.
Advertência: Não utilize álcool nas superfícies de plástico. Podem formar-se zonas opacas!...
Atenção! Ventile bem a cozinha e não use chamas livres.
Limpe as teclas de comando unicamente com uma solução de água e detergente suave, utilizando um pano húmido macio. Não use nas teclas de comando produtos próprios para aço inoxidável.
Superfícies de aço inoxidável:
Utilize um detergente próprio para aço inox suave, não abrasivo.
Limpe as superfícies de aço esfregando apenas no sentido de polimento da chapa.
⚠ Não limpe as superfícies de aço inoxidável com esponjas duras, detergentes contendo areia, soda, ácido ou cloreto.
☐ Use um pano de limpar vidros ou um pano de microfibra macio que não deixe pelos.
Não use panos secos.
☐ Utilize um detergente para vidros suave.
Não use detergentes corrosivos, ácidos ou alcalinos.
□ Não use produtos abrasivos.
Substituição das lâmpadas
- Desligue o exaustor aspirante da electricidade, retirando a ficha da tomada de corrente ou desactivando o interruptor de segurança.
As lâmpadas halógenas acesas aquecem-se muito. Tenha, pois, cuidado, porque mesmo algum tempo depois de as ter apagado, há perigo de queimadura. - Com o auxílio da ponta de uma chave de para-fusos desmonte a lâmpada. Se se demonstrar difícil desmontar a lâmpada deste modo, remova os dois parafusos que estão a fixar o suporte de iluminação e desmonte este último do exaustor.
- Substitua a lâmpada por outra com as mesmas características, (lâmpada halógena comercial de12 Volts, máx. 20 Watts, casquilho GU4).
Atenção: suporte da lâmpada.
- Monte de novo o suporte, fixando-o com os dois parafusos removidos anteriormente.
- Ligue de novo a alimentação eléctrica, ligando a ficha na tomada ou activando o interruptor de segurança.
Advertência: Se a iluminação não funcionar, verifique se as lâmpadas estão bem colocadas.
Avarias
Se precisar de esclarecimentos ou no caso de avaria, contacte o serviço de assistência a clientes. (Ver lista dos centros de assistência a clientes).
No caso de telefonar, deverá indicar:
E-Nr. FD
Nos espaços em branco acima, escreva os dados de identificação do produto correspondentes. Deverá copiá-los da placa de identificação do exaustor aplicada no interior deste, depois de ter desmontado a grelha porta-filtros.
O fabricante dos exaustores aspirantes não presta serviços sob garantia por reclamações decorrentes de problemas de projecto e execução do percurso dos tubos.
Advertências importantes
Os aparelhos que terminaram o seu período de vida útil não são resíduos sem valor.
Através da eliminação ecológica, é possível reciclar materiais valiosos.
Antes de eliminar definitivamente o aparelho, inutilize-o.
A embalagem protegeu o Seu aparelho novo durante o transporte até Sua casa. Todos os materiais utilizados são compatíveis com o ambiente e recicláveis. Agradecemos a sua colaboração, eliminando a embalagem de maneira ecologicamente correcta.
Informe-se sobre as possibilidades de eliminação actuais junto do Seu revendedor especializado ou junto da Sua administração municipal.
O exaustor aspirante pode ser usado para funcionamento com expulsão de ar e com recirculação de ar.
⚠ Monte sempre o exaustor aspirante centrado em relação à placa de cozedura.
⚠️ Distância mínima entre fogões eléctricos e a borda inferior do exaustor aspirante: 460 mm.
⚠️ Sobre uma fonte de combustão para combustíveis sólidos
de que possa derivar perigo de incêndio (p/ ex. faíscas), a montagem do exaustor aspirante só é permitida se a fonte de combustão for provida de uma cobertura fechada não desmontável e se, simultaneamente, forem respeitadas as normas nacionais pertinentes, em vigor.
Esta restrição não é válida para fogões e placas de cozedura a gás
Quanto menor for a distância entre o exaustor aspirante e o fogão, maior é a possibilidade de formação de gotas de condensação na parte inferior do exaustor, do vapor de água que sobe.
Advertências complementares para aparelhos de cozedura a gás:
Ao montar os fogões a gás é necessário respeitar as normas de lei nacionais pertinentes (na Alemanha, p/ex.: as regras técnicas para instalações a gás TRGI).
É indispensável observar as normas de montagem em vigor e as instruções de montagem do fabricante dos aparelhos a gás.
O exaustor aspirante pode ser montado com apenas um dos lados junto a um móvel alto ou parede alta. Distância mín. 50 mm.
Distância mínima, para fogões a gás, entre a borda superior da grelha de apoio das panelas e a borda inferior do exaustor aspirante: 460 mm.

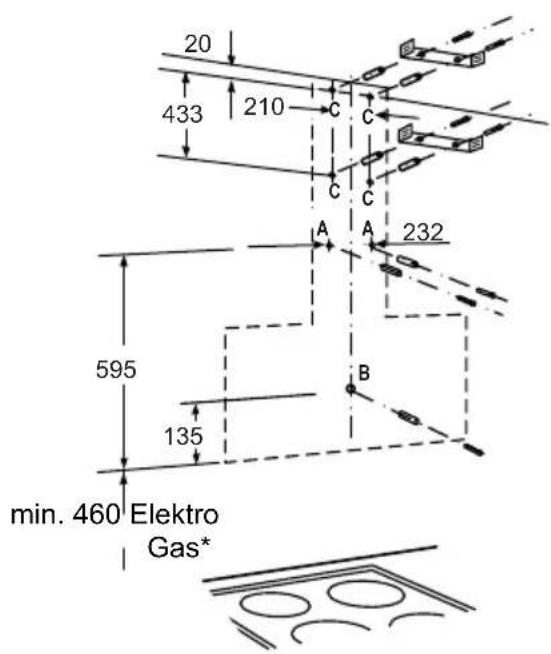

Antes da montagem

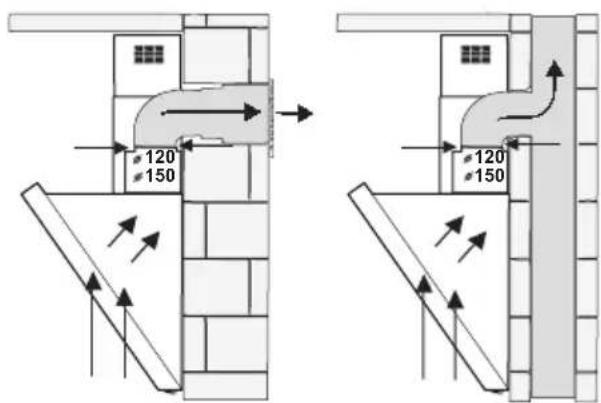

Funcionamento com expulsão de ar


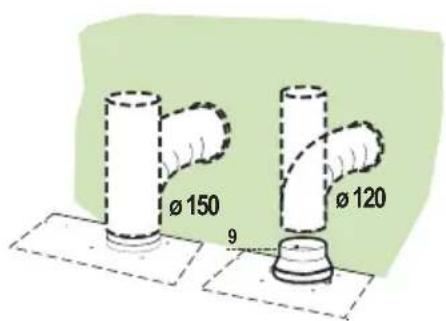

120 150 120 150


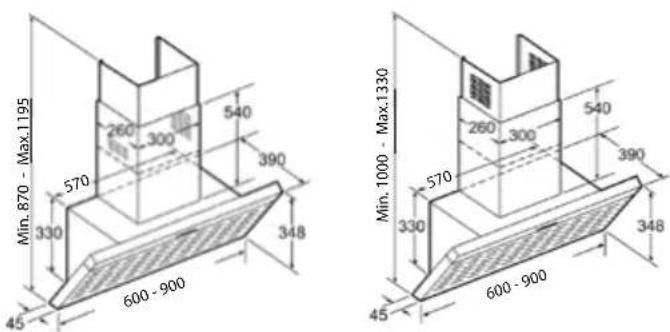

Min. 870 - Max.1195 260 300 540 390 330 570 348 45 600 - 900 Min. 1000 - Max.1330 260 300 540 390 330 45 600 - 900 348O ar de exaustão é conduzido para cima, através de um poço de ventilação, ou directamente para o ar livre, através da parede exterior.
É proibido fazer a exaustão numa chaminé para fumo ou gás de combustão normalmente utilizada ou num poço para exaustão de ar de locais onde haja fontes de combustão instaladas.
Para a expulsão de ar é necessário observar as normas administrativas e os regulamentos de lei em vigor (p/ ex. normas de construção nacionais).
No caso de exaustão do ar em chaminés para fumo ou gás de combustão não utilizadas normalmente, é necessário pedir autorização à autoridade competente.
Para o funcionamento do exaustor aspirante com expulsão de ar, com funcionamento simultâneo de combustões dependentes da chaminé (como p/ ex. aparelhos de aquecimento a gás, óleo combustível ou a carvão, aquecedores de água de fluxo contínuo, esquentadores) é necessário providenciar uma alimentação de ar suficiente, necessária à fonte de combustão.
O funcionamento sem perigo é possível se, no local de instalação da fonte de combustão não forem ultrapassados 4 Pa (0,04 mbar) de depressão.
Alsto pode ser conseguido quando o ar para combustão pode continuar a afluir através de aberturas não tapáveis, por ex. em portas, janelas e em combinação com caixas de parede para alimentação/expulsão de ar ou com outras medidas técnicas, como canalizações de entrada e saída de ar independentes.
Se o ar de alimentação não for suficiente há pe-rigo de intoxicação, devido ao retorno de gases queimados.
Uma caixa de parede única para alimentação/ exaustão de ar não garante o respeito do valor limite.
Nota: No cálculo estimativo é necessário tomar sempre em consideração o balanço total da ventilação da casa. Esta regra não se aplica no funcionamento de aparelhos de cozedura, como placas de fogão e fogões a gás.
Se o ar de exaustão for conduzido através da parede exterior, deverá utilizar-se uma caixa de parede telescópica.
Rendimento ideal do exaustor aspirante:
□ Tubo de exaustão curto e liso.
☐ Menor quantidade possível de tubos em cotovelo.
Diâmetros de tubo preferivelmente grandes e cotovelos grandes
A utilização de tubos de exaustão compridos rugosos, de vários tubos em cotovelo ou de pequeno diâmetro provoca alterações no caudal de circulação de ar ideal e, ao mesmo tempo, aumento do ruído.
O fabricante dos exaustores aspirantes não presta serviços sob garantia por reclamações decorrentes de problemas de projecto e de execução do percurso dos tubos.
Antes da montagem
□ Tubos redondos:
Aconselhamos diâmetro interno de 150 mm e, de qualquer modo, nunca inferior a 120 mm.
Os canos com secção quadrada devem ter secção transversal interna equivalente à dos tubos redondos.
Não devem apresentar grandes desvios.
∅ 120 mm, aprox. 113 cm2
∅ 150 mm, aprox. 177 cm2
☐ No caso de tubos de diâmetro diverso: aplique braçadeira de fixação.
☐ No funcionamento com exaustão de ar, providencie alimentação de ar suficiente.
Ligação do tubo de exaustão de ø 150:
☐ Fixe o tubo, directamente, na saída de ar do corpo do exaustor
Ligação do tubo de exaustão de ø 120:
Encaixe a flange de redução directamente na saída de ar do corpo do exaustor.
☐ Fixe o tubo, directamente, na flange de redução.
Ligação da versão filtrante
Com filtro de carvão activo, se não houver possibilidade de funcionamento com expulsão de ar.
O conjunto de montagem completo e os filtros sobresselentes poderão ser adquiridos junto de um fornecedor especializado. Procure o número de código dos acessórios no fim destas instruções de utilização.
Preparação da parede
A parede deve ser plana e vertical.
☐ Fixe muito bem as buchas para montagem do exaustor na parede.
Peso em kg: 20,0.
Com reserva das alterações de produção no quadro de evolução técnica.
Ligação eléctrica
O exaustor deve ser ligado única e exclusivamente numa tomada provida de contacto de terra instalado segundo a regulamentação em vigor. Monte a tomada com contacto de terra num local facilmente acessível, próximo do exaustor.
A tomada com contacto de terra deverá ser ligada através de um circuito eléctrico independente.
Se, depois da montagem do exaustor aspirante, a tomada com contacto de terra deixar de ficar acessível, é necessário dispor de um dispositivo de separação, como na ligação fixa.
No caso de necessidade de ligação fixa:
O exaustor aspirante deve ser ligado única e exclusivamente por um electricista autorizado da empresa de distribuição de energia eléctrica local.
Na instalação doméstica deve haver montado um dispositivo de separação. São considerados dispositivos de separação os interruptores que têm uma abertura entre os contactos superior a 3 mm e com uma abertura em todos os pólos. Entre eles, contam-se os interruptores automáticos e os relés.
Se o cabo de alimentação deste aparelho sofrer qualquer dano, deve ser substituído pelo fabricante, pelo serviço de assistência a clientes ou por uma pessoa especializada, a fim de evitar perigos.
Dados eléctricos:
Estão indicados na placa de identificação do exaustor aplicada no interior do aparelho, visível após desmontagem do filtro metálico antigordura.
Para as reparações, é necessário desligar sempre a corrente do aparelho.
Comprimento do cabo de alimentação: 1,30 m.
Este exaustor aspirante cumpre o disposto nas normas CEE no que respeita à imunidade a interferências rádio.
Montagem
O exaustor foi concebido para montagem na parede da cozinha.
- Trace na parede da cozinha uma linha mediana desde o tecto até à aresta inferior do exaustor
- Utilizando o molde ou seguindo a imagem, marque na parede os centros dos furos (A-B-C), para fixação dos parafusos.
⚠️ Respeite a distância mínima de segurança entre a placa de fogão e o exaustor, 460 mm, quer para fogões a gás, quer para fogões eléctricos.
- Com uma broca de ø 8 mm faça os furos A e B, a utilizar para o exaustor.
Com uma broca de ø 8 mm faça os furos C, a utilizar para fixar os suportes de montagem da chaminé.
-
Introduza as buchas 11 nos furos A,B e C, tendo o cuidado de se certificar de que ficam perfeitamente niveladas com a parede.
-
Fixe os suportes 7.2.1 com os parafusos fornecidos.
-
Introduza 2 dos parafusos fornecidos nos furos A e aperte-os, mas não completamente.


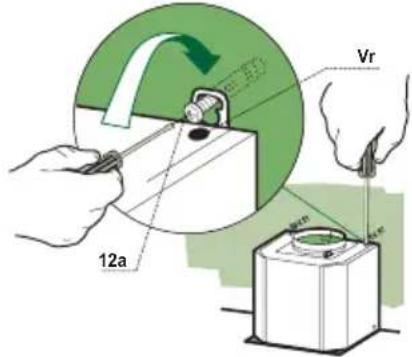

Montagem da estrutura do exaustor
- Antes de fixar a estrutura do exaustor na parede, aperte os 2 parafusos Vr situados nos pontos de engate da referida estrutura.
- Prenda o corpo do exaustor nos parafusos 12a introduzidos nos furos A.
- Aperte definitivamente os parafusos de suporte, 12a
- Aperte/desaperte os parafusos Vr, para nivelar o corpo do exaustor.
- Aperte o parafuso de segurança 11 nos furos B
Para a instalação na versão aspirante, ligue o exaustor ao tubo de saída, utilizando um tubo rígido ou flexível, escolha que deixamos ao critério do instalador.
Monte a flange de redução, 9, na saída do corpo do exaustor.
☐ Fixe o tubo com braçadeiras de aperto adequadas. O material necessário para esta operação não é fornecido com o aparelho.
Montagem

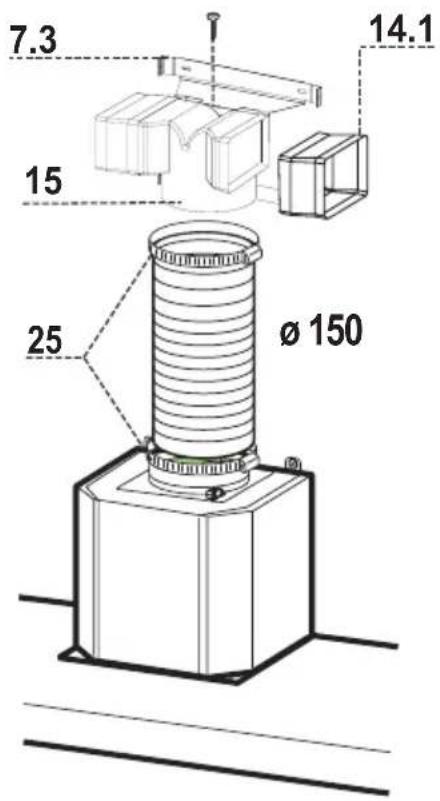

Ligação da saída de ar na versão filtrante
Todos os componentes mencionados no procedimento descrito a seguir fazem parte do kit filtrante. Procure o número de código dos acessórios no fim destas instruções de utilização.
Coloque a conexão 15 no Suporte de apoio 7.3, fixado anteriormente com o Suporte da chaminé superior 7.2.1, e fixe-a com um parafuso.
Aplique, lateralmente, as extensões da conexão 14.1 na conexão 15.
Assegure-se de que a saída das extensões da conexão 14.1 fica em correspondência com as bocas da chaminé quer na horizontal, quer na vertical.
☐ Ligue a conexão 15 à saída do Corpo do exaustor com um tubo de ø 150 mm.
Utilize as braçadeiras 25, para fixar o tubo que liga a saída de ar do corpo do exaustor e a conexão 15.
Verifique se os filtros de carvão estão montados. (ver parág. "Filtro de carvão", capítulo Filtros e Manutenção)


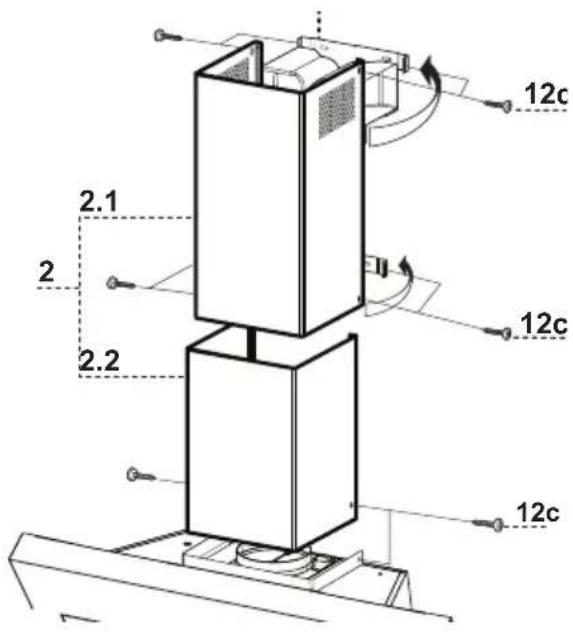

Montagem da chaminé
Chaminé superior
☐ Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e feche-as de novo até encostarem.
☐ Fixe, lateralmente aos suportes, com 4 dos parafusos 12c (2,9 x 6,5) fornecidos de série.
Verifique se a saída das extensões da conexão fica em correspondência com as bocas da chaminé, no caso de instalação na versão filtrante.
Chaminé inferior
Alargue, ligeiramente, as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo até encostarem.
☐ Fixe a parte inferior, lateralmente, no corpo do exaustor, com 2 dos parafusos 12c fornecidos de série.
