MANUAL DE UTILIZADOR Campana Cylindra pro - 90 MEPAMSA

Manual de Instruções ÍNDICE

CONSELHOS E SUGESTÕES 13
CARACTERÍSTICAS....14
INSTALAÇÃO 17
UTILIZAÇÃO....19
MANUTENÇÃO ....20

INSTALACIÓN

MANDO A DISTANCIA (OPCIONAL)

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

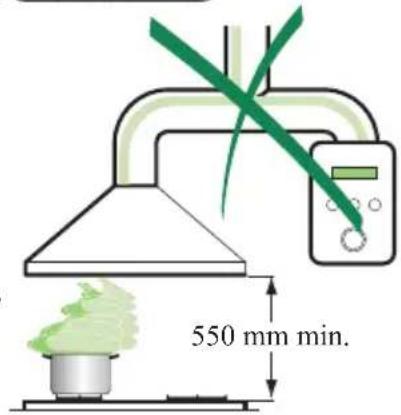

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 550 mm.
• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe Ia, certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira impró-pria.
• As chamas de forte intensidade não devem ficar desobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correcta.

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

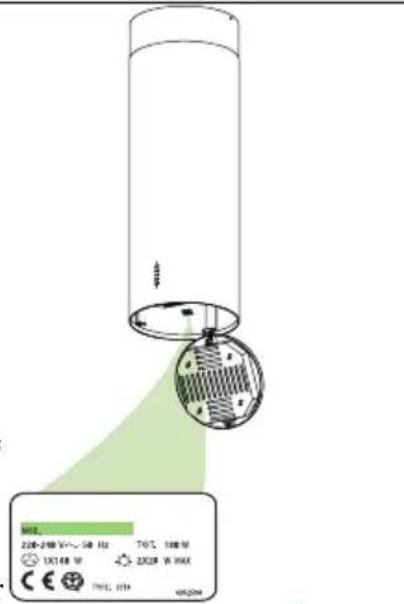

MOS 220-248 V~50 Hz 70°C, 100 W 167.48 V 2329 W MAX CE C E TATE, 2014 16:00 AM

550 mm min.

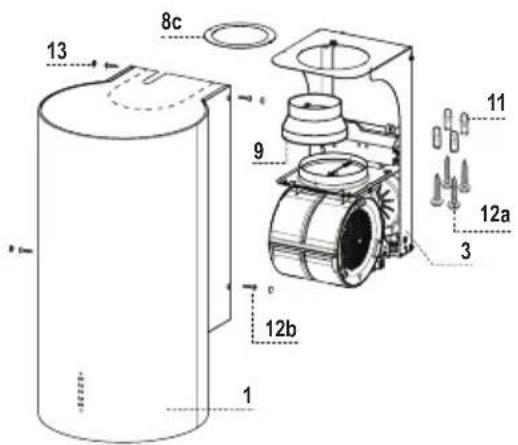

Ref. Qtd Componentes do produto

1 1 Corpo do exaustor equipado com: Comandos, iluminação e filtros
3 1 Sustentação do exaustor provida de aspirador
8c 1 Redução de saída do ar ø 120 mm
9 1 Flange de redução ø 150-120 mm

Ref. Qtd Componentes de instalação

11 4 Buchas ø 10
12a 4 Parafusos 5 x 70
12b 4 Parafusos M4 x 15
13 4 Tampa por parafusos M4

Qtd

Documentação

1 Manual de Instruções

13 8c 9 12a 12b 1 3 11

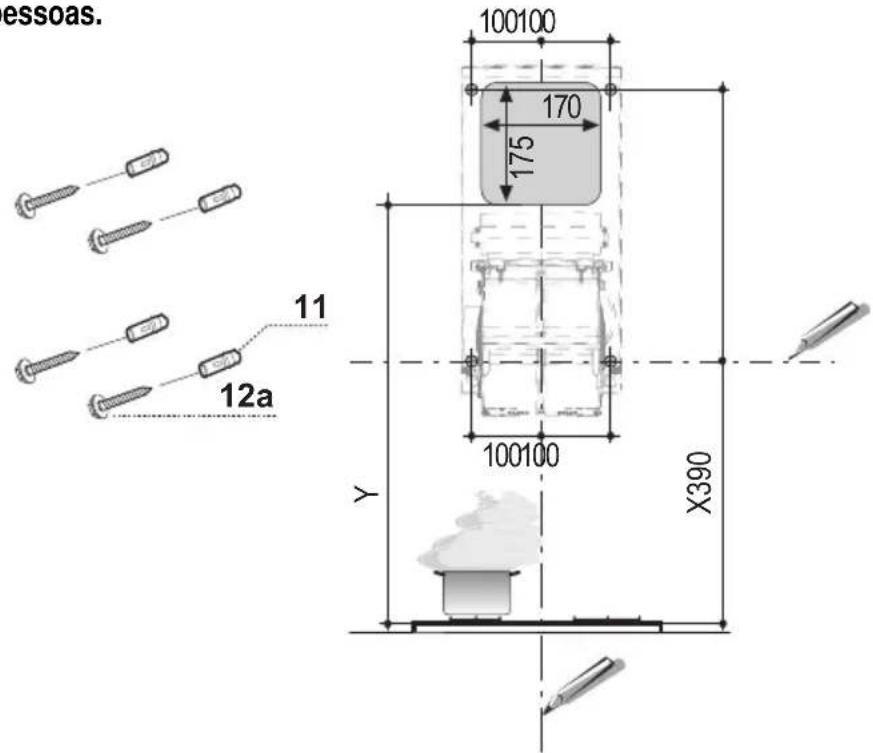

Atendendo à complexidade da instalação, recomendamos a sua realização por um mínimo de duas pessoas. 100100

essosas. 100100 170 175 11 12a 100100 X390 Y

Exaustor 700 890
X	800	1050
Y 1050	1240

No caso da instalação do exaustor ser feita na versão filtrante, saiba que é necessário deixar por cima do exaustor, entre ele e qualquer limite superior (tecto ou prateleira), uma distância de, pelo menos, 8-10 cm.

Marque na parede:

• uma linha vertical até ao tecto ou ao limite superior, ao centro da zona prevista para a montagem do exaustor;
• uma linha horizontal a: pelo menos, X mm acima da placa do fogão;
• Marque um ponto de referência como indicado, a 100 mm de distância da linha de referência vertical, à direita desta.
• Repita a operação do lado oposto, verificando a nivelação.
• Marque um ponto de referência, como indicado, 390 mm acima da linha de referência horizontal. a 100 mm de distância da linha de referência vertical, à direita desta.
• Repita a operação do lado oposto, verificando a nivelação.
• Com uma broca de ∅ 10 mm fure os pontos marcados.
• Introduza as buchas 11 nos furos.

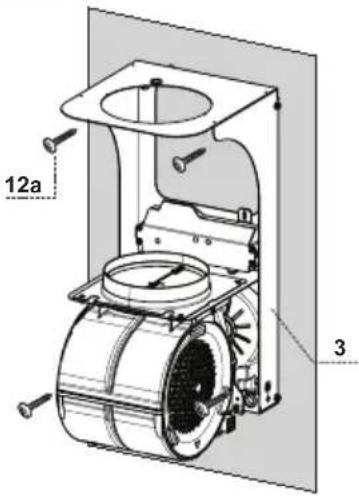

Montagem do suporte do exaustor

• Apoie o suporte de exaustor, 3, na parede, fazendo coincidir os orifícios do suporte com os furos feitos na parede.
• Fixe a posição do suporte na parede, utilizando os quatro para-fusos 12a (5 x 70), que vão a acompanhar o aparelho.
• Antes de apertar definitivamente os parafusos, verifique a niven-lação do suporte e ajuste-a. Aperte agora bem os parafusos.

12a 3

Ligações saída do ar para a versão aspirante

Para instalação na versão aspirante, ligue o exaustor à tubagem de saída usando um tubo rígido ou flexível de ø 150 ou 120 mm, cuja escolha deixamos ao critério do instalador. O tubo pode sair quer por cima, quer pela traseira do exaustor.

SAÍDA TRASEIRA

• Lembramos que para fazer o furo de evacuação é necessário seguir o esquema dado no parágrafo sobre a execução de furos na parede
• Para a ligação com um tubo de 120 mm, adapte a flange de redução 9 à saída do corpo do exaustor.
• Fixe o tubo com braçadeiras adequadas. O material necessário para esta operação não é fornecido com o aparelho.
• Tire os filtros anti-cheiro de carvão activo, se presentes.

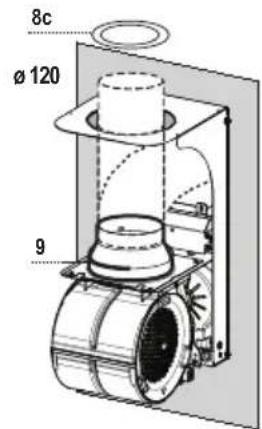

SAÍDA POR CIMA

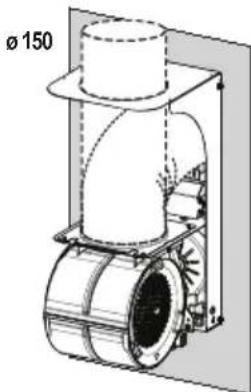

• Para a ligação com um tubo de ø 150 mm, ligue o exaustor à tubagem de saída usando um tubo rígido ou flexível.
• Para a ligação com um tubo de ø120 mm, adapte a flange de redução 9 à saída do corpo do exaustor.
• Enrosque a redução de saída de ar, 8c, no furo de saída do su- porte do exaustor, utilizando os parafusos que acompanham o aparelho.
• Ligue o exaustor à tubagem de saída usando um tubo rígido ou flexível.
• Fixe o tubo com braçadeiras adequadas. O material necessário para esta operação não é fornecido com o aparelho.
• Tire os filtros anti-cheiro de carvão activo, se presentes.

8c Ø 120 9

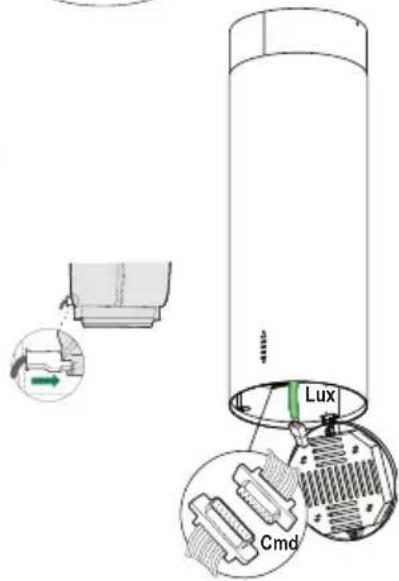

Montagem da estrutura do exaustor

No caso de ter optado pela saída de pela parte superior do exaustor, deverá tirar o preço pré-cortado.

• Apoie a estrutura do exaustor no suporte e fixe-a lateralmente com os quatro parafusos, 12b.
• Cubra as sedes dos parafusos com as tampas, 13, que acompanham o aparelho.

• Ligue o exaustor à rede de alimentação eléctrica intercalando um interruptor bipolar com abertura mínima entre os contactos de 3 mm.
• Abra o grupo de iluminação puxando-o pelo entalhe próprio
• Tire os filtros um por vez abrindo os respectivos engates.
• Assegure-se de que o conector do cabo de alimentação esteja bem adaptado na tomada do aspirador.
  • Ligue o conector dos comandos Cmd.
• Ligue o conector dos focos Lux a extremidade do cabo eléctrico que se encontra atras da tampa do caixa de iluminação.
• Monte de novo os filtros y o grupo de iluminação.

L	Liga e desliga a iluminação.
T1	0/1	Motor Fixo	Primeira velocidade.Desliga o exaustor se for mantida premida por cerca de 1”.
T2	Velocidade Fixo		Segunda velocidade.
T3	Velocidade Fixo		Terceira velocidade.
T4	Velocidade Fixo		Velocidade máxima.
	A piscar	Velocidade intensa.Adequada para enfrentar as máximas emissões de vapores de cozedura. É activada com a pressão da tecla por cerca de 2”.Desliga-se automaticamente ao fim de 10 minutos da entrada em função. Pode ser desligada manualmente com a pressão de qualquer tecla de velocidade.
S1	Led	Fixo	Sinaliza o alarme de saturação dos Filtros Metálicos Antigordura e a necessidade de lavá-los. O alarme entra em função ao fim de 100 horas de funcionamento efectivo do exaustor. (Para apagar o alarme ver o parág. Manutenção)
		A piscar	Quando é activado, sinaliza o alarme de saturação do Filtro Anti-odor de Carvão Activo, que deve ser substituído; também devem ser lavados os Filtros Metálicos Antigordura.O alarme de saturação do Filtro Anti-odor de Carvão Activo entra em função ao fim de 200 horas de funcionamento efectivo do exaustor.(Quanto à activação e para saber como apagar o alarme, ver o parág. Manutenção)

L

T1

T2

T3

T4

S1

CONTROLE REMOTO (DE OPÇÃO)

É importante utilizar no controle remoto pilhas alcalinas de zinco-carvão de 1,5 V no formato padrão LR03-AAA.

• Não coloque o controle remoto perto de fontes de calor.
• Não abandone as pilhas usadas no meio ambiente; essas devem ser depositadas em recipientes apropriados.

Os filtros podem ser lavados a mão, com agua e sabão, ou então, utilizar a máquina lava-louça. Para lavar os filtros na máquina lava-louças, pedimo-lhes que sigam as recomendações do fabricante de máquina lava-louças assim como do detergente. Em todo caso, seleccione o programa mais curto ou ecológico (50 - 60 °C), sem secar nem abrilhantar. Um tratamento incorrecto dos filtros pode deteriorar o aspecto estético dos filtros, mas não a sua eficácia de filtrado.

Reset do sinal de alarme

• Desligue as luzes e o motor de aspiração.
• Pressione o botão T3 durante, pelo menos, 3 segundos, até receber confirmação através los leds, que começam a piscar.

Limpeza dos filtros

• Abra o grupo de iluminação puxando-o pelo entalhe próprio.
• Tire os filtros um por vez abrindo os respectivos engates.
• Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
• Reinstale-os lembrando-se de manter a pega virada para a parte visível exterior.

Não pode ser lavado e não é regenerável, devendo ser substituído quando o led S1 se liga ou de 4 em 4 meses de utilização; com maior frequência se o aparelho for utilizado com muita intensidade.

Activação do sinal de alarme

• Nos exaustores Versão Filtrante, a sinalização de alarme por saturação dos filtros tem de ser activada na altura de instalação ou posteriormente.
• Desligue as luzes e o motor de aspiração.
• Desligue o exaustor accionando o interruptor bipolar colocado de permeio na alimentação de Rede ou operando com o interruptor geral.
• Restabeleça a ligação mantendo premida a tecla T1.
• Solte a tecla. Os cinco leds estão todos acesos fixos
• No prazo máximo de 3 segundos, prima a tecla T1 até ao sinal de luz intermitente de confirmação dos Leds T1 e T4:
• 2 sinais de luz intermitente do Led-Alarme de saturação do filtro anti-cheiro de carvão activo ACTIVADO
• 1 sinal de luz intermitente do Led-Alarme de saturação do filtro anti-cheiro de carvão activo DESACTIVADO

SUBSTITUIÇÃO

Reset do sinal de alarme

• Desligue as luzes e o motor de aspiração.
• Pressione o botão T3 durante, pelo menos, 3 segundos, até receber confirmação através dos leds, que começam a piscar.

Substituição do Filtro

• Abra o grupo de iluminação puxando-o pelo entalhe próprio.
• Remova os filtros metálicos antigordura.
• Remova o filtro anti-odor de carvão activo saturado, conforme indicado.
• Monte o filtro novo prendendo-o na sua sede.
• Reinstale os filtros metálicos antigordura e grupo de iluminação.

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas de halogénio de 20 W

• Extraia a lâmpada do suporte.
• Substitua-a por uma nova de características iguais lembrando-se de introduzir correctamente os dois pinos na sede do suporte.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
