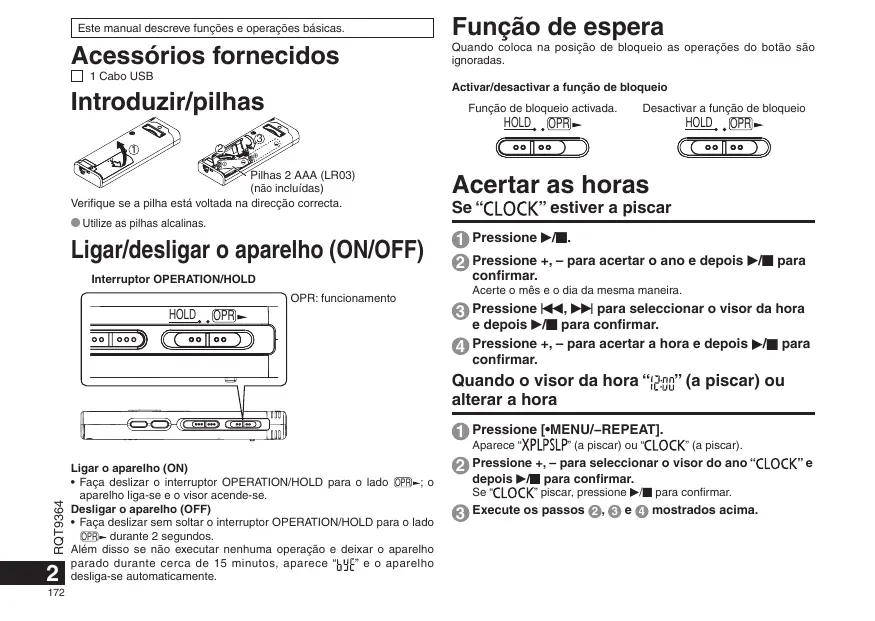

Este manual descreve funções e operações básicas.

Acessórios fornecidos

□ 1 Cabo USB

Introduzir/pilhas

Pilhas 2 AAA (LR03) (não incluídas)

Verifique se a pilha está voltada na direcção correcta.

Utilize as pilhas alcalinas.

Ligar/desligar o aparelho (ON/OFF)

Ligar o aparelho (ON)

- Faça deslizar o interruptor OPERATION/HOLD para o lado OPR; o aparelho liga-se e o visor acende-se.

Desligar o aparelho (OFF)

- Faça deslizar sem soltar o interruptor OPERATION/HOLD para o lado OPR▶ durante 2 segundos.

Além disso se não executar nenhuma operação e deixar o aparelho parado durante cerca de 15 minutos, aparece “UFC” e o aparelho desliga-se automaticamente.

Função de espera

Quando coloca na posição de bloqueio as operações do botão são ignoradas.

Activar/desactivar a função de bloqueio

Função de bloqueio activada.

Desactivar a função de bloqueio

Acertar as horas

Se "CLOCK" estiver a piscar

1 Pressione ▶/■.
2 Pressione +, – para acertar o ano e depois ▶/■ para confirmar.

Acerte o mês e o dia da mesma maneira.

③ Pressione ◀◀, ▶▶ para seleccionar o visor da hora e depois ▶/■ para confirmar.
4 Pressione +, – para acertar a hora e depois ▶/■ para confirmar.

Quando o visor da hora “ ^13.00 ” (a piscar) ou alterar a hora

1 Pressione [•MENU/-REPEAT].
Aparece "XPLPSLP" (a piscar) ou "CLOCK" (a piscar).
2 Pressione +, – para seleccionar o visor do ano “CLOCK” e depois ▶/■ para confirmar.
Se "CLOCK" piscar, pressione ▶/■ para confirmar.
③ Execute os passos ②, ③ e ④ mostrados acima.

Definições de gravação

Item de definição da gravação	Visor e conteúdo da definição
Modo de gravação (→ direito)	Qualidade elevada
	Gravação longa
Sensibilidade do microfone (→ página 5)	Alta	: MIC•••
	Normal	: MIC••
	Baixa	: MIC•
Microfone de zoom (→ página 5)	Microfone de zoom activado (ON)	: Z00M
	Microfone de zoom desactivado (OFF)	: Não há visor

O tempo total de gravação possível, muda em função do modo de gravação.

Mudar a posição de gravação

Posição de gravação	Definir o conteúdo (visor) e situações
ZOOM	XPMIC•IIZOOM	Para lições, palestras, etc.(Gravar a voz da pessoa para onde está a apontar).
NORMAL	XPMIC•I	Para reuniões, etc. (Gravar a voz de mais do que uma pessoa).
MANUAL	[23DO]	*Para ditado, etc.
* Na altura da compra a posição [MANUAL] vem definida como adequada para ditado. Pode mudar a definição de acordo com as suas preferências (→ página 5).

Pode mudar o modo de gravação (XP, LP, SLP) em todas as posições ( direito).

Gravação

① Empurre o interruptor da posição de gravação para seleccionar uma posição.
Mude os modos de acordo com as situações ( esquerda).
② Seleccione uma pasta para gravação.
Sempre que pressionar [FOLDER] muda de pasta. Seleccione “A|B|C|D” (A programação de fábrica é “A”).
③ Pressione [REC/PAUSE] (A gravação começa).
Sempre que pressionar Pausa ⇌ A gravação recomeça

Parar: Pressione [STOP].

Como definir o modo de gravação (XP/LP/SLP)

1 Pressione [•MENU/-REPEAT].
Aparece "XPLPSLP" (a piscar).
2 Pressione ▶/■ para confirmar.
3 Pressione |◀◀, ▶▶| para seleccionar entre “XP”, “LP” e “SLP” e depois ▶/■ para confirmar.

Reprodução

1 Pressione ▶/■ (A reprodução começa).

Ajustar o volume

Aumentar o volume: Pressione +.

Diminuir o volume: Pressione –.

Operações durante a reprodução

Saltar (Omitir): Pressione |◀◀, ▶▶.

Avanço/Retrocesso rápido (Procura):

Mantenha pressionado |◀◀, ▶▶|.

Parar: Pressione ▶/■ ou [STOP].

Reprodução

Confirmar o tempo restante

Mantenha pressionado [FOLDER] durante 1 segundo ou mais durante a reprodução.

Aparece o tempo restante do ficheiro que está a ser reproduzido durante 3 segundos.

Ligue os auriculares estéreo (não incluídos).

Tipo de ficha: Minificha estéreo com um ø de 3,5 mm

Controlar a evolução da gravação

Regular o volume:

Pode regular o volume pressionando +, -, mas o nível de som da gravação não é afectado.

Ouvir o som durante a reprodução

Durante a reprodução o som é emitido pelo altifalante. Em locais barulhentos a audição pode ser difícil devido a saída do altifalante. Se isso acontecer, ligue uns auriculares estéreo (não incluídos).

- Quando liga os auriculares desactiva o altifalante incorporado.

Apagar os ficheiros gravados

1 Pressione [ERASE] durante a reprodução ou com o aparelho parado.
② Pressione |◀◀, ▶▶| para seleccionar o ficheiro.

① Apagar um ficheiro

② Apagar todos os ficheiros de uma pasta
③ Apagar todos os ficheiros de uma pasta de A a D
④ Apagar todos os ficheiros de todas as pastas
⑤ Formatar o aparelho

① a ④ : Ficheiros protegidos e ficheiros que não possam ser reproduzidos neste aparelho não podem ser apagados.

③ Pressione ▶/■ para confirmar.
4 Pressione |◀◀, ▶▶| para seleccionar “∪[5]” e depois ▶/■ para confirmar.

Quando acabar de apagar, aparece “→ ”.

O apagamento pode demorar alguns segundos a terminar.

Bloquear os ficheiros gravados (Protecção de ficheiro)

① Pressione [•MENU/-REPEAT].
Aparece "XPLPSLP" (a piscar).
② Pressione +, – para seleccionar “LOCK” e depois ▶/■ para confirmar.
③ Pressione ◀◀, ▶▶ para seleccionar o ficheiro.

① Selecionar um ficheiro ② Selecionar todos os ficheiros de uma pasta ③ Selecionar todos os ficheiros de todas as pastas

4 Pressione ▶/■ para confirmar.
⑤ Pressione ◀◀◀, ▶▶▶ para seleccionar “ñ” e depois ▶/■ para confirmar.

O bloqueio é activado.

O bloqueio pode demorar alguns segundos a terminar.

Para cancelar o bloqueio:

Siga os passos ① a ④, seleccione “OFF” e confirme no passo ⑤.

Alterar as definições de gravação (Sensibilidade do microfone)

1 Pressione [•MENU/-REPEAT]. Aparece "XPLPSLP" (a piscar).

② Pressione +, – para seleccionar “MIC” e depois ▶/■ para confirmar.

3 Pressione |◀◀, ▶▶| para seleccionar a sensibilidade do microfone e depois ▶/■ para confirmar.

MIC : Baixa MIC : Normal MIC : Alta

Alterar as definições de gravação (Microfone de zoom)

1 Pressione [•MENU/-REPEAT]. Aparece "XPLPSLP" (a piscar).

② Pressione +, – para seleccionar “ZOOM” e depois ▶/■ para confirmar.

③ Pressione ◀◀, ▶▶ para seleccionar “Un” ou “UFF” e depois ▶/■ para confirmar.

Evitar gravações desnecessárias (VAS)

1 Pressione [•MENU/-REPEAT]. Aparece "XPLPSLP" (a piscar).

② Pressione +, – para seleccionar “( )” e depois ▶/■ para confirmar.

③ Pressione ◀◀◀, ▶▶▶ para seleccionar “ññ” e pressione ▶/■ para confirmar.

Depois aparece “(19).

Inicie a gravação para activar esta função. Se a função VAS estiver activada e interromper a gravação, “” e o indicador de gravação piscam.

Cancelar a função VAS:

Confirmar o tempo de gravação possível (restante)

1 Prima sem soltar [FOLDER] durante 1 segundo ou mais durante a gravação ou paragem.

O tempo de gravação restante aparece durante 3 segundos.

Definir a função de controlo da velocidade de reprodução

1 Prima [•MENU/-REPEAT] durante a reprodução. aparecem as indicações “EQ” (a piscar) e “SPEED” (acesa). (Quando “♩” está seleccionado só aparece “SPEED”.)

2 Pressione ▶▶I para seleccionar “SPEED” e depois ▶/■ para confirmar.

3 Pressione ◀◀, ▶▶ para seleccionar a velocidade de reprodução. Quando premir ▶▶, a velocidade de reprodução aumenta e a indicação “■” (a piscar) move-se para a direita. Quando premir ◀◀, a velocidade de reprodução diminui e a indicação “■” (a piscar) move-se para a esquerda.

4 Pressione ▶/■ para confirmar.

Redução do ruído (definição EQ)

1 Prima [•MENU/-REPEAT] durante a reprodução. aparecem as indicações “EQ” (a piscar) e “SPEED” (acesa).

② Pressione ▶/■ para confirmar.

③ Pressione ◀◀, ▶▶ para seleccionar “ûn” e depois ▶/■ para confirmar.

Uma vez definido, "EQ" aparece durante a reprodução.

Cancelar a redução do ruído (definição EQ):

Recuo ligeiro na reprodução

1 Pressione [•MENU/-REPEAT].

Aparece "XPLPSLP" (a piscar).

② Pressione +, – para seleccionar “BS” e depois ▶/■ para confirmar.

3 Pressione ◀◀◀, ▶▶▶ para seleccionar “∪n” e pressione ▶/■ para confirmar.

Depois aparece "BS".

Cancelar o recuo ligeiro na reprodução:

Reprodução repetitiva/Reprodução sucessiva

Sempre que premir sem soltar [•MENU/−REPEAT] durante 1 segundo ou mais, o estilo da reprodução muda pela ordem indicada a seguir.

Visor “ALL”: Reproduz por ordem todos os ficheiros da pasta escolhida, desde o seleccionado até ao último. Quando a reprodução terminar o aparelho pára. (A programação de fábrica é “ALL”.)

Visor “ALL ⏻”: Reproduz repetidamente todos os ficheiros da pasta.

Não há visor: Quando a reprodução de um ficheiro terminar, o aparelho pára.

Visor “○”: Reproduz um ficheiro repetidamente.

- Seleccione uma das definições acima e pressione ▶/■ para iniciar a reprodução.

Reprodução com repetição de A-B

1 Prima sem soltar [•MENU/-REPEAT] durante 1 segundo ou mais durante a reprodução.

O ponto de início (A) fica definido e aparecem “A-B” (a piscar) e “○” (aceso).

2 Pressione [•MENU/−REPEAT] no ponto de fim (B). O visor muda para “A·B” (aceso) e a reprodução repetitiva começa.

Cancelar a repetição de A-B:

Prima sem soltar [•MENU/−REPEAT] durante 1 segundo ou mais, ou prima ◀◀, ►▶| durante a reprodução ou com o aparelho parado.

Funções de segurança

Se se esquecer da palavra-passe, não pode reproduzir os ficheiros das pastas A a D. Escreva-a na secção MEMO ( debaixo de) para não a esquecer.

Programar a palavra-passe (número de 4 dígitos)

① Pressione [•MENU/-REPEAT].

Aparece "XPLPSLP" (a piscar).

② Pressione +, – para seleccionar “S” e depois ▶/■ para confirmar.

③ Pressione |◀◀, ▶▶| para seleccionar “〃” e depois ▶/■ para confirmar.

Entre no visor de introdução da palavra-passe.

4 Pressione +, – para seleccionar um número e depois ▶/■ para confirmar.

Mova-se para o dígito seguinte e seleccione um número. Repita a operação até ao 4º dígito.

(Pode seleccionar um dígito com |◀◀, ▶▶|.)

A palavra-passe é determinada quando acabar de digitar o 4º dígito.

Depois aparece "S".

MEMO

Palavra-passe

Se tiver programado uma palavra-passe e pressionar ▶/■ para reproduzir um ficheiro, aparece o visor de introdução da palavra-passe (→ página 7).

Cancelar o bloqueio de segurança:

① Seleccione "OFF" no passo ③ e confirme.
② Execute o passo 4 (Introduzir a palavra-passe.).

Autenticar a palavra-passe

Execute o passo ④ da página 6. (Introduzir a palavra-passe.)

■ Quando a palavra-passe coincide

- O bloqueio de segurança é temporariamente desactivado e pode reproduzir o ficheiro de áudio. ("S" pisca durante o cancelamento temporário.)

No caso Ⓐ, o bloqueio de segurança volta a ser activado

A

• Se não utilizar o aparelho durante mais de cerca de 15 minutos e a alimentação se desligar enquanto o aparelho está parado (→ página 2)
• Quando o aparelho está desligado durante mais de 15 minutos

■ Quando a palavra-passe está errada

- O aparelho emite um sinal sonoro, aparece “ _n^05 _rr ” e volta a aparecer o visor de introdução da palavra-passe. Se introduzir uma palavra-passe incorrecta 5 vezes seguidas, o aparelho deixa de aceitar a introdução da palavra-passe. Se isso acontecer, volte a introduzir a palavra-passe no caso Ⓐ (→ acima).

■ Se se esquecer da palavra-passe

Para inicializar a palavra-passe, apague todos os ficheiros.

① Desactive todas as protecções definidas para os ficheiros das pastas A a D ( página 4).
② Apague todos os ficheiros das pastas A a D ( página 4).
③ Seleccione “☐ F F” no passo ③ de “Programar a palavra-passe (número de 4 dígitos)” e pressione ▶/■ para confirmar (→ página 6).

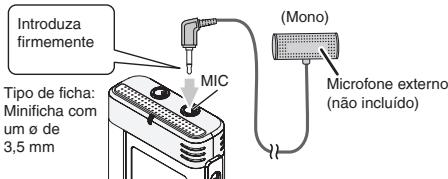

Gravar utilizando um microfone externo

Introduza firmemente (Mono) Tipo de ficha: Minificha com um ø de 3,5 mm MIC Microfone externo (não incluído)

① Gravar o som ( página 3).
Se o nível da gravação estiver demasiado alto ou baixo, ajuste a sensibilidade do microfone (→ página 5).

Cancelar o sinal sonoro de funcionamento

1 Pressione [•MENU/-REPEAT]. Aparece "XPLPSLP" (a piscar).

② Pressione +, – para seleccionar “☐” e depois ▶/■ para confirmar.

③ Pressione ◀◀, ▶▶ para seleccionar “OFF” e pressione ▶/■ para confirmar.

Activar o sinal sonoro de funcionamento (ON):

Seleccione “ün” no passo ③ e confirme.

Ligar o aparelho a um computador

1. Ligue o cabo USB ao aparelho.
2. Ligue o cabo USB ao computador.

- Não utilize nenhum cabo de ligação USB a não ser o fornecido.

Quando o computador reconhecer o aparelho “P” aparece no ecrã deste último.

Utilize o cabo USB fornecido.

Não utilize o cabo fornecido a outros aparelhos.

Aviso: Para fazer a ligação ao computador, utilize apenas o cabo USB com núcleo de ferrite fornecido.

Para reduzir o risco de interferências de rádio provocadas pelos cabos dos auscultadores, auriculares ou do microfone, utilize apenas acessórios adequados, com um cabo de comprimento inferior a 3 m.

Se o computador não reconhecer o aparelho.

Se aparecer “PNS”, introduza a palavra-passe (→ esquerda).

Se aparecer “úÍb--nú”, desligue o aparelho do computador, substitua as pilhas e volte a ligar o aparelho ao computador.

- Mesmo ligando o aparelho ao computador sem a pilha ou com uma pilha descarregada, o computador não consegue reconhecer o aparelho.

Ligar o aparelho a um computador

■ Requisitos do sistema (SO)

Windows 2000 (SP4), Windows XP e SP2, SP3, Windows Vista e SP1 (A partir de Dezembro de 2008)

- Consulte a direita 9 para mais informações sobre os requisitos do sistema.

■ Remover o cabo USB

Clique duas vezes no ícone (Windows 2000/Windows XP: [☐], Windows Vista: [☐]) no tabuleiro de tarefas na parte inferior do ecrã do computador e siga as instruções que aparecem no ecrã para remover o cabo USB. (Dependendo das definições do SO o ícone pode não aparecer.)

Depois de remover o cabo, o aparelho desliga-se.

■ Função de armazenamento em massa USB

Este aparelho funciona como uma memória USB e é reconhecido como um dispositivo de armazenamento externo do computador.

Os ficheiros de dados do computador podem ser transferidos e guardados neste aparelho.

• Quando o aparelho está ligado ao computador, este último pode não iniciar (reiniciar). Recomenda-se que desligue o cabo USB do aparelho quando iniciar (reiniciar) o computador.
• Quando o aparelho está ligado ao computador, se iniciar (reiniciar) o computador ou este último entrar no modo de espera, o computador pode não reconhecer o aparelho.
  Desligue o aparelho e volte a ligá-lo ao computador ou volte a ligar o aparelho depois de ter reiniciado o computador.
• Não é possível garantir o funcionamento se estiverem ligados dois ou mais equipamentos USB a 1 computador ou se utilizar um hub USB ou uma extensão de cabo.
• Consulte o manual de instruções do computador.

Requisitos do sistema

Computador	Máquinas compatíveis com IBM PC/AT
SO	• Windows 2000 Professional SP4• Windows® XP Home Edition/Professional e SP2, SP3• Windows Vista® Home Basic/Home Premium/Business/Ultimate e SP1
Interface	Porta USB(Não é possível garantir o funcionamento se utilizar um hub ou cabo de extensão USB.)
* Alguns PC não podem ser utilizados mesmo que respeitem os requisitos do sistema mencionados neste documento.* O funcionamento só é garantido num SO compatível.* O funcionamento não é garantido num SO actualizado.* Não compatível com ambiente multi-arranque.* O funcionamento não é garantido nos computadores construídos em casa.* O funcionamento não é garantido em computadores de 64 bits.* Quando utilizar o Windows Media® Player, o computador tem de respeitar os requisitos de sistema do Windows Media® Player. Para informações sobre o Windows Media® Player consulte a Microsoft Corporation.* Microsoft, Windows, Windows Media e Windows Vista são marcas comerciais ou marcas registadas da Microsoft Corporation nos E.U.A. e noutros países.* Tecnologia de codificação de áudio MPEG Layer-3 licenciada pela Fraunhofer IIS e Thomson multimedia.* IBM e PC/AT são marcas registadas da International Business Machines Corporation dos E.U.A.* Os outros nomes de sistemas e produtos que aparecem neste documento são, de uma forma geral, respectivamente marcas comerciais ou marcas registadas das empresas que os desenvolveram. Note que as marcasTM e ® não aparecem neste documento.* Dependendo do ambiente do computador, podem ocorrer falhas no funcionamento (por exemplo, não poder utilizar os dados de áudio gravados no aparelho, etc.). A Panasonic e os distribuidores Panasonic não se responsabilizam pela perda dos dados de áudio ou outros danos directos ou indirectos, excepto nos casos de negligência intencional ou flagrante.* Este modelo não é compatível com os gravadores de IC de formato TRC/ADPCM fabricados pela Panasonic. Da mesma forma, os ficheiros gravados nesta unidade não podem ser reproduzidos nos gravadores de IC desse tipo e/ou não podem ser lidos utilizando o software Voice Editing fornecido com esse tipo de gravadores de IC.* Pode transferir, para o PC, os conteúdos gravados neste aparelho sem utilizar software dedicado. O software (Voice Editing.) não é fornecido com o aparelho.

Manutenção

Limpe o aparelho com um pano seco macio.

• Se o aparelho estiver muito sujo, limpe-o com um pano humedecido em água, bem torcido, e depois seque-o com um pano seco.

• Não utilize solventes, incluindo benzina, diluente, álcool, detergente para cozinha, um pano de limpeza impregnado com um produto químico, etc. Se o fizer, pode deformar a caixa exterior ou danificar o revestimento.

• Não aqueça nem queime as pilhas.

• Não deixe a pilha num automóvel estacionado ao sol durante muito tempo com as portas e as janelas fechadas.
• Guarde a pilha AAA (LR03) longe do alcance das crianças, para evitar que a possam engulir.

Durante a utilização, este produto pode receber interferências de rádio provocadas por telemóveis. Se as interferências forem significativas afaste o aparelho do telemóvel.

AVISO

A pilha pode explodir se for substituída incorrectamente. Substitua-a apenas por uma igual ou de tipo equivalente recomendada pelo fabricante. Deite fora as pilhas de acordo com as instruções do fabricante.

Uma pressão excessiva do som dos auriculares e auscultadores pode provocar a perda de audição.

A marcação de identificação do produto está localizada na parte inferior do aparelho.

-Se vir este símbolo-

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos e Baterias.

Estes símbolos nos produtos, embalagens e documentos significam que os produtos eléctricos e electrónicos usados nao podem ser misturados com os resíduos urbanos.

Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislaçao Nacional e com as Directivas Europeias 2002/96/EC e 2006/66/EC.

A eliminação correcta deste produto ajudará a poupar recursos valioso e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorrecto de Resíduos.

Para mais informacoes sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido.

De acordo com a legislacao nacional, podem ser aplicadas multas caso seja feita a eliminação incorrecta destes resíduos.

Para Uitlizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos eléctricos e electrónicos, por favor, contacte o seu Distribuídor ou Produtor para obter mais informações.

[Informação sobre a eliminação noutros países fora da União Europeia]

Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correcto.

Nota para os símbolos de baterias (dois exemplos de símbolos):

Este símbolo pode ser utilizado em conjugação com um símbolo químico. Neste caso, terá de proceder em conformidade com o estabelecido na Directiva referente aos produtos químicos utilizados.
