FY01KZDY2A - Ventilador de troca de calor PANASONIC - Manual de utilização gratuito

Tipo de produto	Ventilador de troca de calor
Marca	Panasonic
Modelo	FY-01KZDY2A
Alimentação	220–240 V ~ 50 Hz
Dimensões (L × P × A)	1322 × 1134 × 388 mm
Peso	83 kg
Volume de ar máximo	1 000 m³/h (em ventilação de troca e normal)
Pressão estática externa	90 Pa (Muito alto), 55 Pa (Alto), 35 Pa (Baixo)
Nível sonoro	37,5–38,5 dB (Muito alto), 36–37 dB (Alto), 31–33 dB (Baixo)
Eficiência de troca de temperatura	75% (Muito alto/Alto), 76% (Baixo)
Modos de ventilação	Ventilação de troca de calor, Ventilação normal
Ajustes de fluxo de ar	Muito alto, Alto, Baixo
Funções principais	Economia de energia, economia de espaço, equilíbrio de umidade, ventilação confortável, amortecimento de sons
Instalação	Projetado para escritórios e salas de conferência; evitar temperaturas > 40°C, áreas gordurosas ou úmidas
Manutenção e limpeza	Limpar regularmente o filtro e a unidade de troca de calor; não lavar com água
Segurança	Não inserir objetos, não aspergir líquidos, usar um filtro, cortar a alimentação em caso de não uso prolongado
Peças de reposição e reparabilidade	Contatar o revendedor ou um instalador credenciado para qualquer reparo
Informações gerais	Manual de instruções e manual de instalação fornecidos

Perguntas frequentes - FY01KZDY2A PANASONIC

Como instalar o ventilador de troca de calor FY01KZDY2A ?

A instalação deve ser realizada por um profissional. O aparelho é fixado no teto com hastes e parafusos de suspensão. Prevê um espaço de manutenção de pelo menos 450 mm. Consulte o manual de instalação fornecido com o aparelho.

Quais são os modos de ventilação disponíveis?

O aparelho oferece dois modos: ventilação de troca de calor (que recupera a energia térmica do ar extraído) e ventilação normal (que importa o ar externo sem troca).

Como ajustar o fluxo de ar?

Use o interruptor de fluxo de ar para escolher entre as posições Baixo, Alto e Muito alto. O volume de ar máximo atinge 1 000 m³/h.

Qual é o nível sonoro do aparelho?

O nível sonoro varia de 31 a 38,5 dB conforme o ajuste de fluxo. Os valores precisos são: 37,5–38,5 dB (Muito alto), 36–37 dB (Alto), 31–33 dB (Baixo).

É necessário fazer manutenção regularmente?

Sim, é recomendado limpar o filtro e a unidade de troca de calor periodicamente. A manutenção regular garante desempenho e segurança. Contate seu revendedor para um contrato de manutenção.

Quais são as dimensões e o peso do FY01KZDY2A?

Dimensões: 1322 mm (largura) x 1134 mm (profundidade) x 388 mm (altura). Peso: 83 kg.

Posso usar o aparelho em um banheiro?

Não, a instalação em locais com alta umidade (banheiro, etc.) é proibida, pois pode causar falha ou choque elétrico.

O que fazer se o aparelho não funcionar?

Verifique primeiro o fusível ou disjuntor, bem como a limpeza do filtro e da unidade de troca. Se o problema persistir, desligue o aparelho e contate o serviço pós-venda.

O aparelho consome muita eletricidade?

O consumo varia conforme o fluxo: de 332 W (Baixo) a 445 W (Muito alto) no modo troca de calor. No modo normal, é semelhante. Graças à recuperação térmica, a energia global é economizada.

Posso usar o aparelho continuamente?

Sim, o aparelho é projetado para funcionamento contínuo. No entanto, se não for usado por um período prolongado, desligue o disjuntor por segurança.

MANUAL DE UTILIZADOR FY01KZDY2A PANASONIC

O manual de instalação é fornecido em separado.

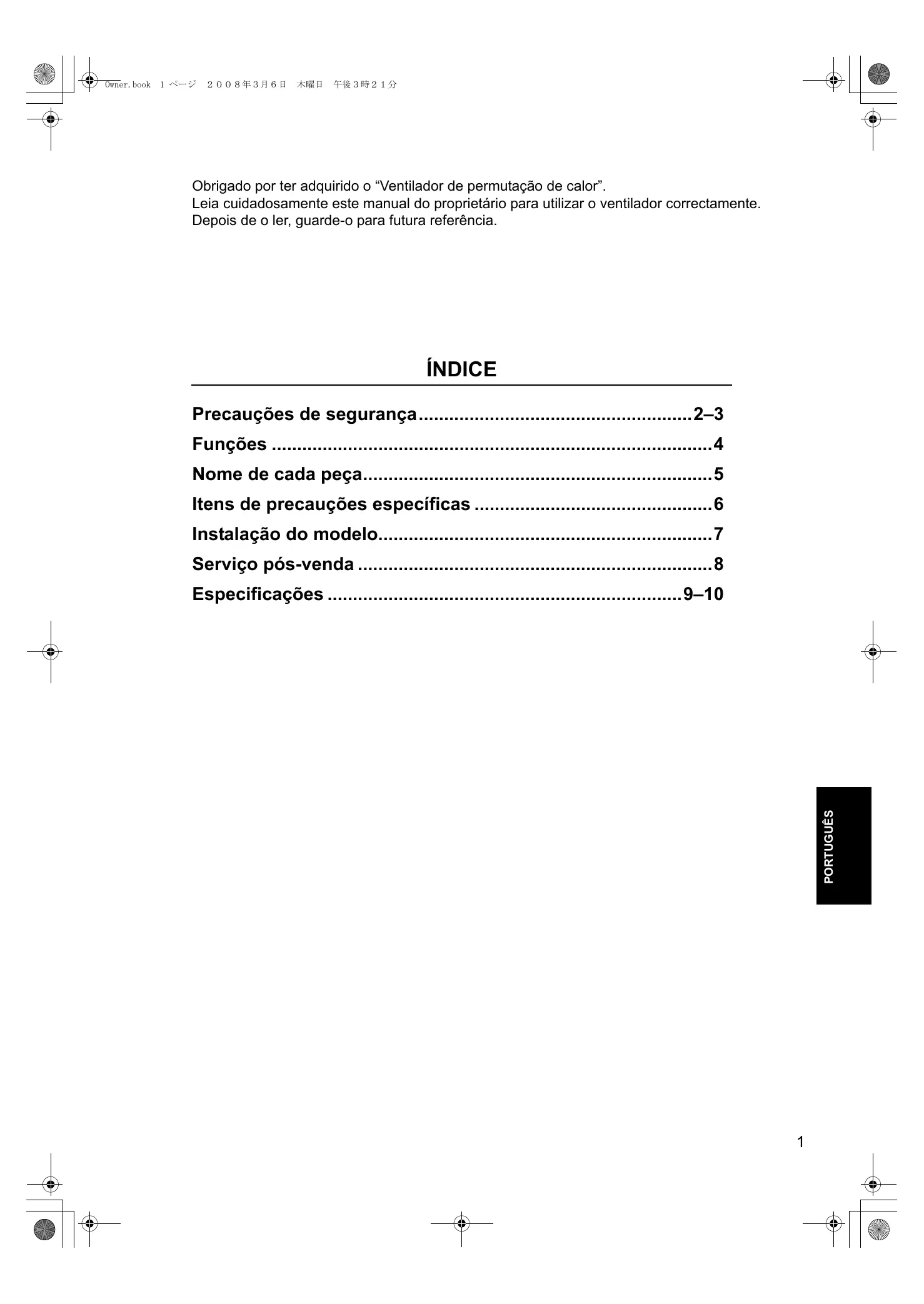

Ventiladores de permutação de calor Panasonic Manual do proprietário

Obrigado por ter adquirido o “Ventilador de permutação de calor”.

Leia cuidadosamente este manual do proprietário para utilizar o ventilador correctamente.

Depois de o ler, guarde-o para futura referência.

ÍNDICE

Precauções de segurança....2-3

Funções ....4

Nome de cada peça....5

Itens de precauções específicas ......6

Instalação do modelo....7

Serviço pós-venda 8

Especificações 9–10

Este equipamento não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com pouca experiência e conhecimento, salvo se acompanhados ou sob instruções relativas à utilização do equipamento facultadas pela pessoa responsável pela sua segurança.

As crianças devem estar sempre acompanhadas de forma a não utilizarem o equipamento.

A secção seguinte descreve todos os aspectos de segurança que deve observar para evitar danos pessoais e materiais.

Os graus de perigo ou dano que podem ocorrer devido à má utilização do ventilador estão dispostos em categorias para explicação como indicado em seguida.

PERIGOSO

A coluna com esta marca indica “Lesão grave ou perigo de morte iminente”.

AVISO

A coluna com esta mensagem indica “Ameaça de morte concebível ou lesões graves”.

PRECAUÇÃO

A coluna com esta mensagem indica “Probabilidade de danos ou danos materiais”.

Os tipos de itens a observar estão dispostos em categorias para clarificação com os símbolos apresentados em seguida. (As marcas descritas em seguida são amostras.)

Este símbolo indica "Proibido".

Este símbolo indica “Execução forçada”.

Precauções de funcionamento

PERIGOSO

Não utilize o ventilador como um circulador de ar para queimadores de tipo aberto (aquecedores).

Proibido

Quando utilizar fogões de gás ou óleo em casa, deve utilizar equipamento independente para circular o ar.

■ Quando sentir qualquer condição anormal (cheiro a queimado ou outros), desligue o ventilador imediatamente e mova o disjuntor automático exclusivo para a posição "OFF".

Se continuar a utilizar o ventilador sem resolver o problema, pode provocar um choque eléctrico ou incêndio.

- Quando o sistema necessitar de uma reparação, consulte o revendedor.

AVISO

Não coloque um dedo ou uma vara na entrada ou saída de ar.

Proibido

Uma ventoinha rápida é prejudicial.

■ É proibido modificar o sistema.

Desmontagem proibida

As reparações inadequadas podem provocar uma fuga de água, um choque eléctrico ou um incêndio.

- Quando o sistema necessitar de uma reparação, consulte o revendedor.

Se houver uma fuga de gás combustível de outros equipamentos, abra as janelas para ventilar a sala.

Se utilizar o ventilador nesta situação, as descargas nos pontos de contacto eléctrico podem provocar uma explosão.

■ Deve colocar uma rede ou algo similar na abertura de entrada de ar exterior para evitar que os pássaros, etc., interfiram no funcionamento do ventilador.

Deve remover os ninhos e outros objectos estranhos. Esta situação pode provocar uma falta de oxigénio na sala.

Se o cabo de alimentação fornecido estiver danificado, tem de ser substituído pelo fabricante, agente de assistência técnica ou uma pessoa qualificada para evitar algum problema.

Precauções de funcionamento

PRECAUÇÃO

É proibido colocar um contentor de gás combustível ou líquido junto ao ventilador de permutação de calor ou pulverizá-lo directamente com gás ou líquido.

Proibido

Pode provocar um incêndio.

■ Utilize sempre a voltagem indicada pelo fabricante.

Proibido

Pode provocar um incêndio ou choque eléctrico.

Não deve colocar o aparelho de combustão de forma a permitir uma exposição directa ao vento do ventilador de permutação de calor.

Proibido

Pode ocorrer uma combustão incompleta no aparelho.

- Não sopre directamente contra animais ou plantas.

Proibido

Pode provocar efeitos nocivos nos animais e nas plantas.

- Não coloque um recipiente de água no ventilador de permutação de calor.

Proibido

Quando derramar água, é provável que entre no interior do ventilador e degrade o isolamento eléctrico, provocando possivelmente um choque eléctrico.

- Não lave o ventilador de permutação de calor com água.

Manter o ventilador afastado da água

- Não toque nos interruptores com as mãos molhadas.

Não tocar com as mãos molhadas

Se não utilizar o ventilador de permutação de calor durante um longo período de tempo, mova o disjuntor automático exclusivo para a posição “OFF” por razões de segurança.

Se deixar o ventilador ligado, uma acumulação de poeira pode gerar calor ou um incêndio.

Precauções de funcionamento

PRECAUÇÃO

O sistema não deve ser utilizado para fins não previstos, como conservação de alimentos, flora e fauna, dispositivos de precisão ou trabalho de arte.

- Pode provocar a deterioração dos alimentos ou outros problemas.

Não incline o ventilador de permutação de calor quando o remover.

Proibido

Caso contrário, a água existente no interior pode cair e molhar a mobília ou outros bens.

- Peça ao representante de vendas ou à assistência técnica para efectuar o trabalho.

Funções principais

1. Ventilação de poupança de energia
   Graças à recuperação eficiente da energia térmica perdida durante a ventilação (carga provocada pelo ar exterior), pode poupar na despesa do ar condicionado.
2. Função de poupança
   Graças a uma redução drástica da carga provocada pelo ar exterior, pode tornar os aparelhos de ar condicionado mais compactos e recuperar energia térmica.
3. Efeito de ajuste da humidade
   No modo de arrefecimento, o ar livre húmido é conduzido para uma atmosfera ambiente desumidificada e, em seguida, fornecido. No modo de aquecimento, a humidade ambiente é transferida para o ar exterior seco e, em seguida, fornecida.
4. Ventilação confortável e consistente
   A ventilação está disponível com a menor flutuação possível da temperatura ambiente. Como o escape e a entrada de ar são efectuados em simultâneo, é possível uma ventilação mesmo numa sala estanque.
5. Efeito de protecção do som
   As condutas do ventilador e o permutador de calor têm uma característica de efeito de protecção do som. Por conseguinte, impede a entrada de um ruído exterior no ventilador e também a saída do som do ventilador para preservar o ambiente do escritório e do armazém.

[Nº do modelo]

FY-250ZDY2

FY-350ZDY2

FY-500ZDY2

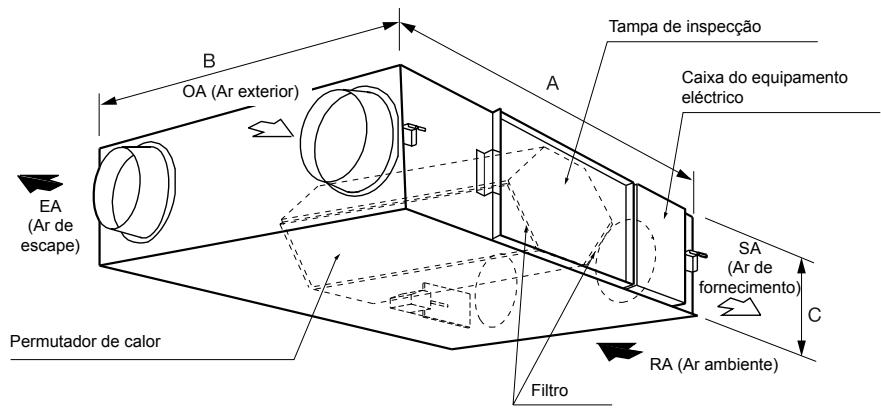

Tampa de inspecção OA (Ar exterior) Caixa do equipamento eléctrico EA (Ar de escape) Permutador de calor SA (Ar de fornecimento) C Filtro RA (Ar ambiente)

Unidade: mm

N° do modelo	A	B	C
FY-250ZDY2	882	599	270
FY-350ZDY2	882	804	270
FY-500ZDY2	962	904	270
FY-800ZDY2	1322	884	388
FY-01KZDY2A/B	1322	1134	388

Nota: As dimensões do acessório de suspensão no tecto não estão incluídas.

[Nº do modelo]

FY-800ZDY2

FY-01KZDY2A/B

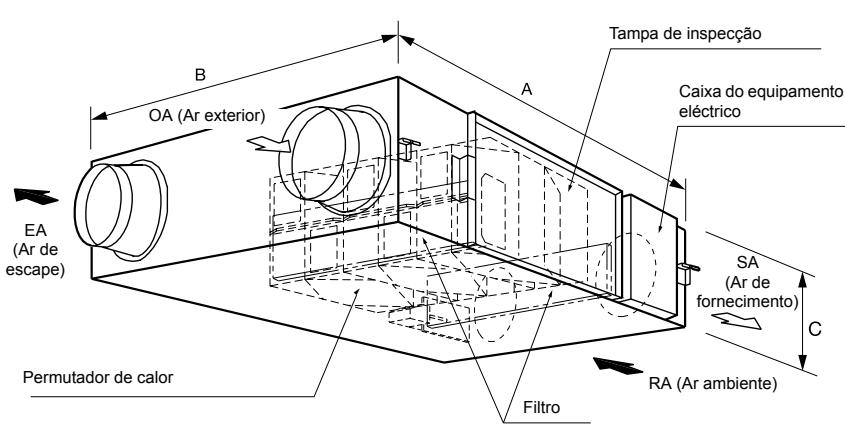

Tampa de inspecção OA (Ar exterior) A Caixa do equipamento eléctrico EA (Ar de escape) Permutador de calor Filtro RA (Ar ambiente) SA (Ar de fornecimento) C

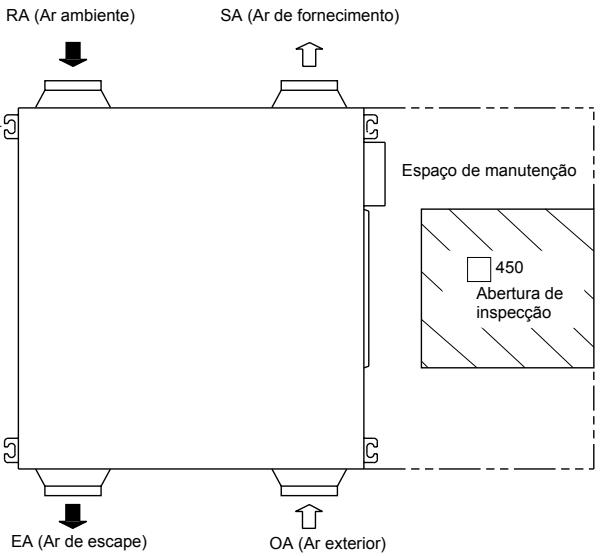

RA (Ar ambiente) SA (Ar de fornecimento) Espaço de manutenção 450 Abertura de inspecção EA (Ar de escape) OA (Ar exterior)

Verificar local de instalação

Este ventilador de permutação de calor foi concebido especialmente para utilizar em escritórios, salas de conferência, etc.

Verifique se a unidade principal e a grelha de entrada e saída não estão instaladas em nenhum dos locais apresentados em seguida.

Locais expostos a elevadas temperatures ou a chamas.

Evite instalar o ventilador de permutação de calor ou a grelha de entrada e saída em locais que possam atingir temperaturas iguais ou superiores a 40°C.

A utilização do ventilador em locais com elevadas temperaturas pode provocar a distorção do filtro ou do permutador de calor, ou um incêndio no motor.

40°C

Locais com muita humidade.

Não instale o ventilador em locais com muita humidade, como casas de banho. Este procedimento pode provocar uma avaria no ventilador ou um choque eléctrico.

Locais com grande quantidade de fumo impregnado de óleo, como cozinhas. O ventilador não funciona se o filtro ou o permutador de calor ficar obstruído com óleo

Certifique-se de que existe uma abertura de inspecção para efectuar facilmente a manutenção do filtro e do permutador de calor e as verificações periódicas do ventilador. (Consulte a instalação do modelo para o espaço)

Não instale o ventilador em locais, como fábricas de produtos químicos ou maquinaria, onde fique exposto a gases nocivos com ácidos, álcalis, dissolventes orgânicos, fumos de pinturas, gases com ingredientes corrosivos ou onde seja produzida névoa ou poeira.

Se tiver algum problema no que respeita à localização ou instalação do ventilador, consulte a loja onde o adquiriu ou o agente que o instalou.

Quando utilizar

Utilize sempre um filtro.

O incumprimento deste procedimento pode provocar a acumulação de sujidade e poeira no permutador de calor, reduzindo a eficiência e impossibilitando a utilização.

Em especial, a rotação repentina do interruptor não só pode provocar o funcionamento inadequado do ventilador, mas também afectar o relé existente no interior do interruptor ou danificar o interruptor.

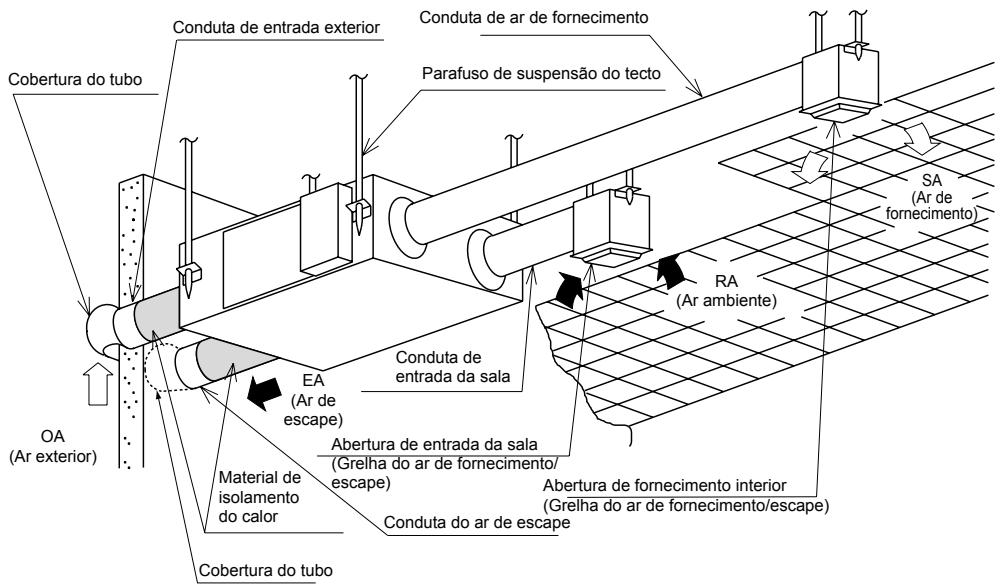

Não se esqueça de que quando instalar o corpo do ventilador virado para baixo, a indicação impressa está numa posição inversa.

Conducta de entrada exterior Conducta de ar de fornecimento Parafuso de suspensão do tecto SA (Ar de fornecimento) Conducta de entrada da sala EA (Ar de escape) Conducta de entrada da sala Material de isolamento do calor Abertura de entrada da sala (Grelha do ar de fornecimento/escape) Conducta do ar de escape Obertura de fornecimento interior (Grelha do ar de fornecimento/escape) Conducta do tubo OB (Ar exterior) Cobertura do tubo Cobertura do tubo OA (Ar exterior)

Método de utilização

- Utilize o interruptor de funcionamento para operar o ventilador.

0 (OFF) (DESLIGADO) ..... pára o ventilador.

High (Elevado) ... Rode para o volume de ar elevado.

Low (Baixo) ...... Rode para o volume de ar baixo.

- Utilize o selector de funções para definir o modo de ventilação.

Modo de ventilação de permutação de calor ..... O ar livre é uma permutação térmica com o ar ambiente para ficar semelhante à humidade e temperatura ambiente antes de o introduzir na sala.

Modo de ventilação normal.... Para admitir ar livre como está.

■ Pedido de controlos ocasionais

Para garantir a utilização correcta e segura, recomendamos que considere um contrato de manutenção. Para mais informações, consulte a loja onde adquiriu o ventilador ou o agente que o instalou.

Examine o ventilador como mostrado na tabela apresentada em seguida e se encontrar alguma irregularidade, desligue-o imediatamente e peça assistência à loja onde o adquiriu ou ao agente que o instalou (ou consulte).

Sintoma	Onde procurar
Sem actividade, mesmo quando o interruptor está ligado.Não sai ar.	O fusível rebentou ou o disjuntor disparou?Há corrente?Verifique se existe poeira nos filtros e no permutador de calor. (Limpe-os de acordo com Manual de manutenção.)

Especificações

N° do modeloItem	FY-250ZDY2
Fonte de alimentação	220–240V~50Hz/220V~60Hz
Modo de ventilação	Ventilador de permutação de calor			Ventilação normal
Encaixe	(Extra high)(Muito elevado)	Elevado	Baixo	(Extra high)(Muito elevado)	Elevado	Baixo
Entrada (W)	104-119/128	99-114/118	79-90/78	103-119/128	98-114/118	79-90/77
Volume de ar ( m^3/h )	250/250	250/250	170/135	250/250	250/250	170/135
Pressão estática exterior (Pa)	90/125	80/100	37/30	90/125	80/100	37/30
Ruído (dB)	27-28/28	26-27/26	21-22/21	27-28/28	26,5-27,5/26,5	21,5-22,5/21,5
Eficiência da permutação de temperatura (%)	75/75	75/75	77/78	—	—	—
Dimensões (mm)	Largura 882 x Profundidade 599 x Altura 270
Peso (kg)	29

N° do modeloItem	FY-350ZDY2
Fonte de alimentação	220–240V~50Hz/220V~60Hz
Modo de ventilação	Ventilador de permutação de calor			Ventilação normal
Encaixe	(Extra high)(Muito elevado)	Elevado	Baixo	(Extra high)(Muito elevado)	Elevado	Baixo
Entrada (W)	137-154/178	124-137/149	117-128/132	133-151/176	119-132/145	113-125/131
Volume de ar ( m^3/h )	350/350	350/350	280/240	350/350	350/350	280/240
Pressão estática exterior (Pa)	95/155	65/90	42/43	95/155	65/90	42/43
Ruído (dB)	31-32/33	29-30/30	25-26/22	31-32/33	30-31/30	26-27/23
Eficiência da permutação de temperatura (%)	75/75	75/75	77/79	—	—	—
Dimensões (mm)	Largura 882 x Profundidade 804 x Altura 270
Peso (kg)	37

N° do modeloItem	FY-500ZDY2
Fonte de alimentação	220–240V~50Hz/220V~60Hz
Modo de ventilação	Ventilador de permutação de calor			Ventilação normal
Encaixe	(Extra high)(Muito elevado)	Elevado	Baixo	(Extra high)(Muito elevado)	Elevado	Baixo
Entrada (W)	188-214/244	169-188/202	151-166/162	184-210/243	161-182/196	145-164/161
Volume de ar ( m^3/h )	500/500	500/500	370/310	500/500	500/500	370/310
Pressão estática exterior (Pa)	105/165	70/85	38/33	105/165	70/85	38/33
Ruído (dB)	33-34/35	31-32/31	25-26/23	34-35/36	32-33/33	26,5-27,5/24
Eficiência da permutação de temperatura (%)	75/75	75/75	77/79	—	—	—
Dimensões (mm)	Largura 962 x Profundidade 904 x Altura 270
Peso (kg)	43
N° do modeloItem	FY-800ZDY2
Fonte de alimentação	220–240V~50Hz/220V~60Hz
Modo de ventilação	Ventilador de permutação de calor			Ventilação normal
Encaixe	(Extra high)(Muito elevado)	Elevado	Baixo	(Extra high)(Muito elevado)	Elevado	Baixo
Entrada (W)	316-347/424	309-329/391	302-327/347	309-337/417	300-325/387	297-316/346
Volume de ar ( m^3/h )	800/800	800/800	650/575	800/800	800/800	650/575
Pressão estática exterior (Pa)	140/190	110/100	70/50	140/190	110/100	70/50
Ruído (dB)	38-39/39	36,5-37,5/36	32-34/31	38,5-39,5/39,5	37-38/37	33-35/31
Eficiência da permutação de temperatura (%)	75/75	75/75	76/77	—	—	—
Dimensões (mm)	Largura 1322 x Profundidade 884 x Altura 388
Peso (kg)	71

N° do modeloItem	FY-01KZDY2A
Fonte de alimentação	220–240V~50Hz
Modo de ventilação	Ventilador de permutação de calor			Ventilação normal
Encaixe	(Extra high)(Muito elevado)	Elevado	Baixo	(Extra high)(Muito elevado)	Elevado	Baixo
Entrada (W)	399-445	360-399	332-367	392-438	358-392	329-362
Volume de ar ( m^3/h )	1000	1000	810	1000	1000	1000
Pressão estática exterior (Pa)	90	55	35	90	55	35
Ruído (dB)	37,5-38,5	36-37	31-33	38-39	36,5-37,5	31,5-33,5
Eficiência da permutação de temperatura (%)	75	75	76	—	—	—
Dimensões (mm)	Largura 1322 x Profundidade 1134 x Altura 388
Peso (kg)	83

N° do modeloItem	FY-01KZDY2B
Fonte de alimentação	220–240V~60Hz
Modo de ventilação	Ventilação da permutação de calor			Ventilação normal
Encaixe	(Extra high)(Muito elevado)	Elevado	Baixo	(Extra high)(Muito elevado)	Elevado	Baixo
Entrada (W)	519	429	339	516	426	339
Volume de ar ( m^3/h )	1000	1000	700	1000	1000	700
Pressão estática exterior (Pa)	110	40	20	110	40	20
Ruído (dB)	40	37,5	30	40,5	38,5	31,5
Eficiência da permutação de temperatura (%)	75	75	79	—	—	—
Dimensões (mm)	Largura 1322 x Profundidade 1134 x Altura 388
Peso (kg)	83

(Nota) As especificações mencionadas acima mostram os valores sob pressão estática exterior.
(Apenas o nível de ruído mostra o valor sob pressão estática exterior: 0Pa)
O nível de ruído deve ser medido 1,5 m abaixo do centro do ventilador. (Será medido na sala acústica.)
