Produkttyp	Wärmetauscher-Lüfter
Marke	Panasonic
Modell	FY-01KZDY2A
Stromversorgung	220–240 V ~ 50 Hz
Abmessungen (L × B × H)	1322 × 1134 × 388 mm
Gewicht	83 kg
Maximales Luftvolumen	1 000 m³/h (bei Wärmetauscher- und Normalbelüftung)
Externer statischer Druck	90 Pa (Sehr hoch), 55 Pa (Hoch), 35 Pa (Niedrig)
Geräuschpegel	37,5–38,5 dB (Sehr hoch), 36–37 dB (Hoch), 31–33 dB (Niedrig)
Temperaturaustauschwirkungsgrad	75 % (Sehr hoch/Hoch), 76 % (Niedrig)
Lüftungsmodi	Wärmetauscherlüftung, Normallüftung
Luftdurchsatzeinstellungen	Sehr hoch, Hoch, Niedrig
Hauptfunktionen	Energieeinsparung, Platzersparnis, Feuchtigkeitsausgleich, Komfortlüftung, Schalldämpfung
Installation	Für Büros und Konferenzräume konzipiert; Temperaturen > 40 °C, fettige oder feuchte Bereiche vermeiden
Wartung und Reinigung	Filter und Wärmetauschereinheit regelmäßig reinigen; nicht mit Wasser waschen
Sicherheit	Keine Gegenstände einführen, keine Flüssigkeiten versprühen, Filter verwenden, bei längerem Nichtgebrauch Strom abschalten
Ersatzteile und Reparierbarkeit	Für Reparaturen wenden Sie sich an den Händler oder einen autorisierten Installateur
Allgemeine Informationen	Bedienungsanleitung und Installationshandbuch im Lieferumfang

Häufig gestellte Fragen - FY01KZDY2A PANASONIC

Wie installiere ich den Wärmetauscher-Lüfter FY01KZDY2A?

Die Installation muss von einem Fachmann durchgeführt werden. Das Gerät wird mit Hilfe von Gewindestangen und Aufhängeschrauben an der Decke befestigt. Planen Sie einen Wartungsabstand von mindestens 450 mm ein. Beachten Sie die mitgelieferte Installationsanleitung.

Welche Lüftungsmodi sind verfügbar?

Das Gerät bietet zwei Modi: die Wärmetauscherlüftung (die thermische Energie der Abluft zurückgewinnt) und die Normallüftung (die Außenluft ohne Austausch zuführt).

Wie wird der Luftdurchsatz eingestellt?

Verwenden Sie den Luftstromschalter, um zwischen den Positionen Niedrig, Hoch und Sehr hoch zu wählen. Das maximale Luftvolumen beträgt 1 000 m³/h.

Wie hoch ist der Geräuschpegel des Geräts?

Der Geräuschpegel variiert je nach Durchsatzeinstellung zwischen 31 und 38,5 dB. Die genauen Werte sind: 37,5–38,5 dB (Sehr hoch), 36–37 dB (Hoch), 31–33 dB (Niedrig).

Muss das Gerät regelmäßig gewartet werden?

Ja, es wird empfohlen, Filter und Wärmetauschereinheit regelmäßig zu reinigen. Regelmäßige Wartung gewährleistet Leistung und Sicherheit. Wenden Sie sich für einen Wartungsvertrag an Ihren Händler.

Welche Abmessungen und welches Gewicht hat der FY01KZDY2A?

Abmessungen: 1322 mm (Breite) x 1134 mm (Tiefe) x 388 mm (Höhe). Gewicht: 83 kg.

Kann ich das Gerät im Badezimmer verwenden?

Nein, die Installation in hochfeuchten Räumen (Badezimmer usw.) ist untersagt, da dies zu einem Ausfall oder Stromschlag führen kann.

Was tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie zuerst Sicherung oder Schutzschalter sowie die Sauberkeit von Filter und Wärmetauschereinheit. Wenn das Problem bestehen bleibt, schalten Sie das Gerät spannungsfrei und kontaktieren Sie den Kundendienst.

Verbraucht das Gerät viel Strom?

Der Verbrauch variiert je nach Durchsatz: von 332 W (Niedrig) bis 445 W (Sehr hoch) im Wärmetauschermodus. Im Normalmodus ist er ähnlich. Durch die Wärmerückgewinnung wird insgesamt Energie gespart.

Kann ich das Gerät im Dauerbetrieb verwenden?

Ja, das Gerät ist für Dauerbetrieb ausgelegt. Wenn Sie es jedoch längere Zeit nicht nutzen, schalten Sie den Schutzschalter aus Sicherheitsgründen aus.

BEDIENUNGSANLEITUNG FY01KZDY2A PANASONIC

Installationsanleitung ist gesondert beigelegt.

Panasonic Lüftungsgerät mit Wärmerückgewinnung Bedienungsanleitung

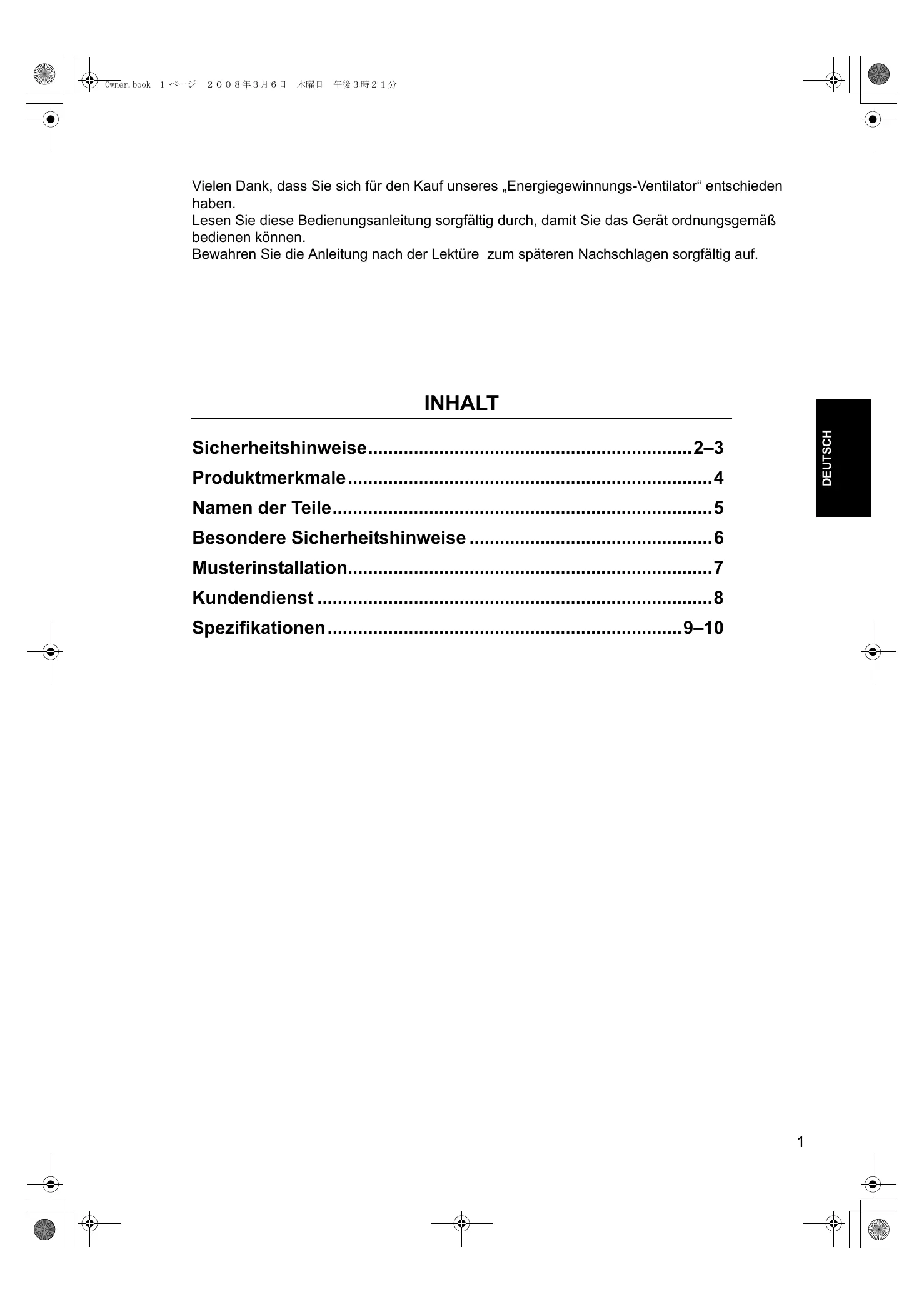

Vielen Dank, dass Sie sich für den Kauf unseres „Energiegewinnungs-Ventilator“ entschieden haben.

Lesen Sie diese Bedienungsanleitung sorgfältig durch, damit Sie das Gerät ordnungsgemäß bedienen können.

Bewahren Sie die Anleitung nach der Lektüre zum späteren Nachschlagen sorgfältig auf.

INHALT

Sicherheitshinweise....2-3

Produktmerkmale....4

Namen der Teile....5

Besondere Sicherheitshinweise....6

Musterinstallation....7

Kundendienst 8

Spezifikationen....9–10

Dieses Gerät darf nicht von Personen verwendet werden (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung bzw. mangelndem Wissen, es sei denn, sie werden dabei überwacht oder in die Verwendung des Geräts durch eine Person eingewiesen, die zuständig für ihre Sicherheit ist.

Kinder dürfen nicht unbeaufsichtigt bleiben, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Wir bitten Sie, die folgenden Hinweise unbedingt zu befolgen, um Gefahren für Personen und Eigentum zu vermeiden.

■ Die Gefahren- bzw. Schadenskategorien, die bei Nichtbefolgung der Sicherheitshinweise eintreten können, sind zur Erläuterung beschrieben.

GEFAHR	Die Spalte mit diesem Symbol weist auf „drohende Lebensgefahr und das Risiko schwerer Verletzungen“ hin.
WARNUNG	Die Spalte mit diesem Symbol weist auf „unmittelbare Lebensgefahr und das Risiko schwerer Verletzungen“ hin.
VORSICHT	Die Spalte mit diesem Symbol weist auf „Mögliche Schäden und materielle Verluste“ hin.

■ Die zu befolgenden Punkte sind zur Verdeutlichung in Kategorien mit den folgenden Symbolen eingeteilt. (Die nachfolgend beschriebenen Zeichen sind Muster.)

Sicherheitshinweise für den Betrieb

GEFAHR

■ Nicht zur Luftzirkulation für offene Brenner (Öfen) verwenden.

Verboten

Wenn Sie im Wohnbereich Gas- oder Ölöfen verwenden, müssen für die Luftzirkulation separate Geräte verwendet werden.

■ Bei ungewöhnlichen Bedingungen bzw. Störungen (versengter Geruch u.a.) stoppen Sie den Betrieb unverzüglich, und schalten Sie den eigenen Schutzschalter aus.

Wenn Sie das Gerät weiter betreiben, ohne die Ursache der Störung zu beheben, können elektrische Schläge oder Brand verursacht werden.

- Bei erforderlichen Reparaturen wenden Sie sich an Ihren Händler.

WARNUNG

■ Stecken Sie weder Ihre Finger noch Gegenstände in den Lufteinlass oder Luftauslass.

Verboten

Sie können von dem schnell drehenden Ventilator verletzt werden.

- Änderungen am System sind streng verboten.

Demontage verboten

Unsachgemäße Reparaturen können Wasserschäden, elektrische Schläge oder Brände verursachen.

●Bei erforderlichen

Reparaturen wenden Sie sich an Ihren Händler.

■ Wenn brennbare Gase aus anderen Einrichtungen austreten, lüften Sie den Raum durch Öffnen der Fenster.

Wenn Sie in diesem Fall das Gerät weiter betreiben, besteht Explosionsgefahr durch Funkenbildung an den Kontakten.

■ Die Außenluftöffnung muss auf geeignete Weise mit einem Gitter abgedeckt werden, damit keine Vögel oder andere Tiere in das Gerät eindringen.

Nester und andere Fremdkörper müssen entfernt werden. Anderenfalls könnte Sauerstoffmangel im Raum entstehen.

■ Wenn das Stromkabel beschädigt wird, muss es vom Hersteller, dessen Kundendienst oder von sonstigem qualifizierten Fachpersonal ausgewechselt werden, um Gefahren abzuwenden.

Sicherheitshinweise für den Betrieb

VORSICHT

Es ist streng untersagt, einen Behälter mit brennbarem Gas oder einer brennbaren Flüssigkeit neben den Energiegewinnungs-Ventilatoren zu platzieren oder sie direkt mit dem Gas oder der Flüssigkeit zu besprühen.

Verboten

Es besteht Brandgefahr.

■ Betreiben Sie das Gerät nur mit der angegebenen Nennspannung.

Verboten

Es besteht Brandgefahr und die Gefahr elektrischer Schläge.

■ Verbrennungseinrichtungen dürfen nicht so platziert werden, dass sie direkt dem Wind der Energiegewinnungs-Ventilatoren ausgesetzt sind.

Verboten

Es besteht die Gefahr unvollständiger Verbrennung im Gerät.

■ Vermeiden Sie es, Pflanzen oder Tiere dem Luftstrom auszusetzen.

Verboten

Dies könnte Gesundheit und Wachstum der Tiere und Pflanzen beeinträchtigen.

■ Stellen Sie keinen Wasserbehälter auf die Energiegewinnungs-Ventilatoren.

Verboten

Verschüttetes Wasser kann in das Gerät eindringen, die Isolation beeinträchtigen und elektrische Schläge verursachen.

■ Wischen Sie die Energiegewinnungs-Ventilatoren nicht mit Wasser ab.

Wasser fernhalten

Es besteht die Gefahr elektrischer Schläge.

■ Bedienen Sie die Schalter nicht mit nassen Händen.

Nasse Hände fernhalten

Es besteht die Gefahr elektrischer Schläge.

■ Wenn die Energiegewinnungs-Ventilatoren über einen längeren Zeitraum nicht verwendet werden, ist der Schutzschalter in die Aus-Position „OFF“ zu bringen.

Wenn das Gerät eingeschaltet bleibt, kann durch Staubansammlungen Hitze oder Brand entstehen.

Sicherheitshinweise für den Betrieb

VORSICHT

Benutzen Sie das Gerät nicht zweckentfremdet, z.B. zur Konservierung von Lebensmitteln, Pflanzen oder Tieren, Präzisionsinstrumenten oder Kunstwerken.

■ Lebensmittel bzw. entsprechende andere Güter könnten anderenfalls verderben.

■ Kippen Sie die Energiegewinnungs-Ventilatoren nicht, wenn Sie die Einheit entfernen.

Verboten

Anderenfalls könnte Kondenswasser austreten und Wasserschäden verursachen.

- Beauftragen Sie Ihren Händler oder einen Elektrofachbetrieb mit den Arbeiten.

Hauptmerkmale

1. Energiesparende Lüftung Dank der effizienten Rückgewinnung der beim Lüften abgeführten Wärme (durch kalte Außenluft) sparen Sie Kosten.
2. Kostengünstige Anlage Dank der drastischen Reduzierung des Wärmeverlusts durch Außenluft können Klimaanlagen bei gleichzeitiger Wärmerückgewinnung kompakter werden.
3. Regelung der Luftfeuchtigkeit Im Kühlbetrieb wird die feuchte Außenluft entsprechend der Raumluft getrocknet und dem Raum zugeführt. Im Wärmebetrieb wird die Feuchtigkeit der Raumluft auf die getrocknete Außenluft übertragen und zugeführt.
4. Komfortable und kontinuierliche Lüftung. Die Lüftung ist mit geringstmöglichen Änderungen der Raumtemperatur möglich. Da Luftzufuhr und Luftabfuhr gleichzeitig erfolgen, ist auch in relativ luftdichten Räumen eine stabile Lüftung möglich.
5. Schalldämpfung Die Lüftungskanäle und Wärmetauscher-Elemente des Geräts besitzen schalldämpfende Eigenschaften. Der Aufbau verhindert, dass Außengeräusche in das Gerät eindringen oder Geräusche aus dem Gerät nach außen dringen. Auf diese Weise wird eine ruhige Büro- oder Geschäftsatmosphäre gewährleistet.

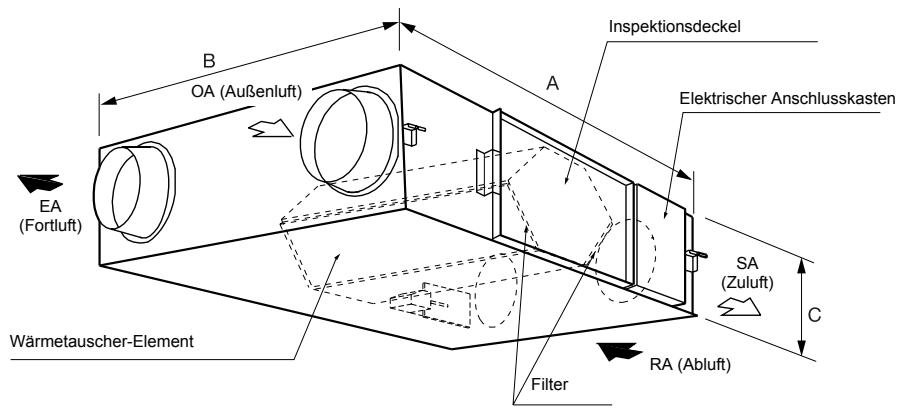

[Modell-Nr.]

FY-250ZDY2

FY-350ZDY2

FY-500ZDY2

B OA (Außenluft) Inspektionsdeckel A Elektrischer Anschlusskasten EA (Fortluft) Wärmetauscher-Element SA (Zuluft) C Filter RA (Abluft)

Einheit: mm

Modell-Nr.	A	B	C
FY-250ZDY2	882	599	270
FY-350ZDY2	882	804	270
FY-500ZDY2	962	904	270
FY-800ZDY2	1322	884	388
FY-01KZDY2A/B	1322	1134	388

Anmerkung: Die Abmessungen der Deckenmontagevorrichtung sind nicht einberechnet.

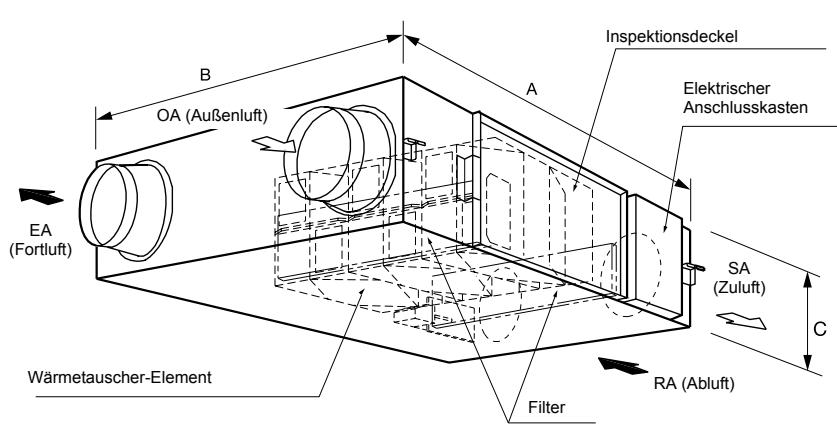

[Modell-Nr.]

FY-800ZDY2

FY-01KZDY2A/B

Inspektionsdeckel Elektrischer Anschlusskasten OA (Außenluft) B A EA (Fortluft) SA (Zuluft) C Wärmetauscher-Element Filter RA (Abluft)

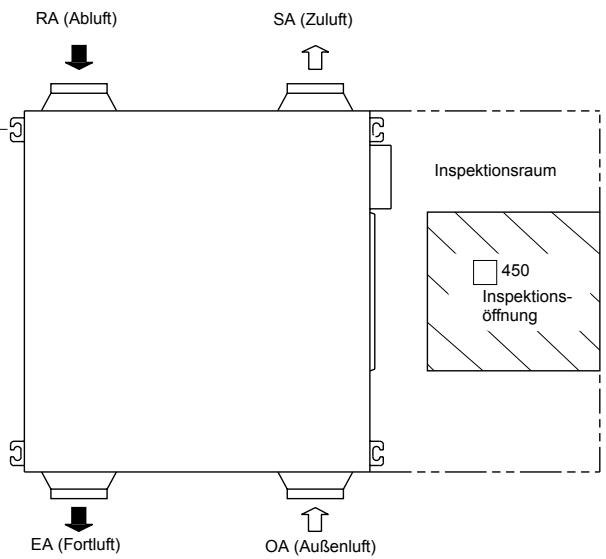

RA (Abluft) SA (Zuluft) Inspektionsraum 450 Inspektions- öffnung EA (Fortluft) OA (Außenluft)

Überprüfung des Installationsstandorts

Diese Energiegewinnungs-Ventilatoren wurden speziell für die Verwendung in Büros, Konferenzräumen usw. entwickelt. Vergewissern Sie sich, dass weder das Hauptgerät, noch die Einlass-/Auslassgitter an folgenden Standorten installiert sind.

Orte, die hohen Temperaturen oder offenen Flammen ausgesetzt sind. Installieren Sie die Energiegewinnungs-Ventilatoren oder das Einlass-/Auslassgitter nicht in Umgebungen mit einer Temperatur über 40°C. Hohe Temperaturen können zu Verformungen am Filter und Wärmetauscher sowie zum Durchbrennen des Motors führen.

40°C

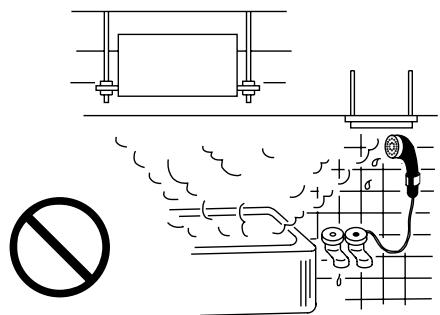

Orte mit hoher Luftfeuchtigkeit. Installieren Sie das Gerät nicht an feuchten Orten (z.B. Badezimmer). Andernfalls kann das Gerät ausfallen, und es besteht die Gefahr elektrischer Schläge.

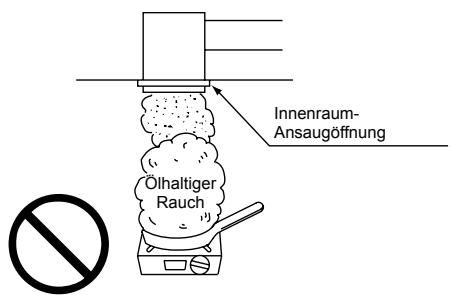

Orte, die größeren Mengen von ölhaltigem Rauch ausgesetzt sind (z.B. Küchen). Wenn Filter oder Wärmetauscher mit Öl verkleben, wird das Gerät unbrauchbar.

Innenraum- Ansaugöffnung Ölhaltiger Rauch

Vergewissern Sie sich, dass eine Inspektionsöffnung vorhanden ist, damit Filter und Wärmetauscher mühelos gewartet und regelmäßig überprüft werden können. (Die Abstände finden Sie unter „Musterinstallation“.)

Installieren Sie das Gerät nicht an Standorten mit Maschinen oder chemischen Anlagen, die schädliche Gase (saure, alkalische Gase, organische Lösungsmittel, Farbdämpfe, korrosive Bestandteile usw.), Staub oder Öldämpfe abgeben.

Wenn Sie Probleme mit dem Standort oder mit der Installation des Geräts haben, wenden Sie sich entweder Ihren Händler oder an den Vertreter, der das Gerät installiert hat.

Bei der Bedienung

Verwenden Sie stets einen Filter. Bei fehlendem Filter bilden sich am Wärmetauscher Staub- und Schmutzablagerungen, die die Effizienz verringern und ihn wirkungslos machen.

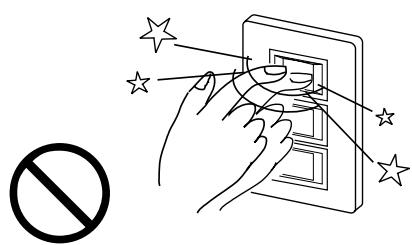

Bedienen Sie den Schalter sicher. Plötzliches Ein- und Ausschalten führt nicht nur zu unsachgemäßem Betrieb des Geräts sondern kann auch das Relais im Schalter beeinträchtigen oder beschädigen.

Beachten Sie bei der umgekehrten Montage, dass die aufgedruckten Angaben in umgekehrter Lage zu sehen sind.

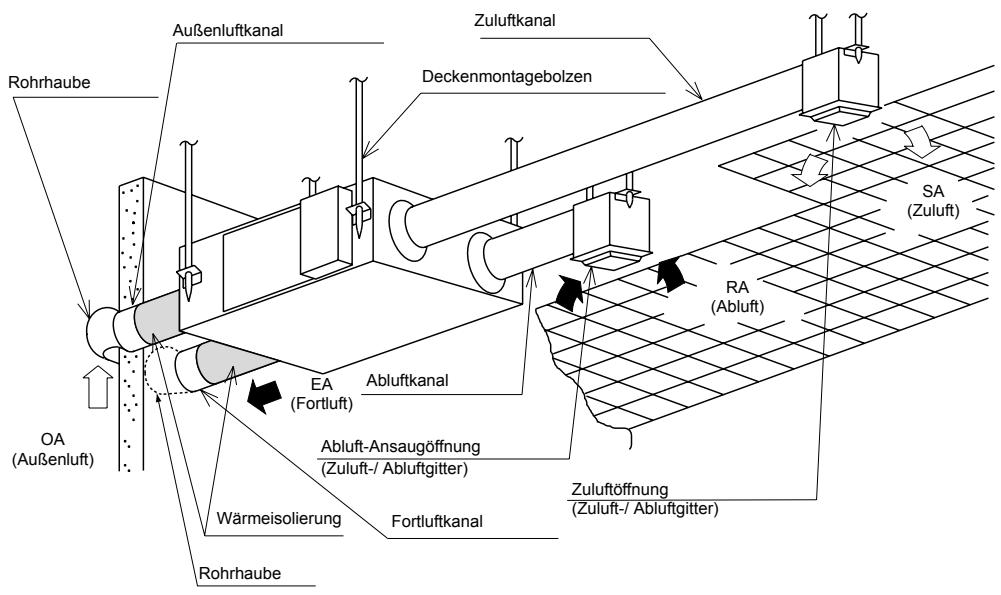

Rohrhaube Außenluftkanal Zuluftkanal Deckenmontagebolzen SA (Zuluft) RA (Abluft) EA (Fortluft) Abluftkanal Abluft-Ansaugöffnung (Zuluft-/ Abluftgitter) Wärmeisolierung Fortluftkanal Zuluftöffnung (Zuluft-/ Abluftgitter) Rohrhaube OA (Außenluft)

Betriebsarten

● Bedienen Sie das Gerät mit dem Betriebsschalter.

0 (AUS) ...... Gerät ist ausgeschaltet.

1 (EIN)...... Gerät ist in Betrieb.

- Mit dem Luftstromschalter stellen Sie den gewünschten Luftstrom ein.

High (Hoch)...... Hohes Luftvolumen.

Low (Niedrig)..... Geringes Luftvolumen.

- Mit dem Funktionswahlschalter wählen Sie die Betriebsart aus.

Modus der Energiegewinnungs-Ventilation.....Temperatur und Feuchtigkeit der Außenluft werden im Wärmetauscher der Raumluft angeglichen, bevor sie dem Raum zugeführt wird.

Normalbetrieb......Außenluft wird unverändert zugeführt.

■ Wartungsvertrag

Um einen sicheren, korrekten Betrieb zu gewährleisten, empfehlen wir Ihnen, einen Wartungsvertrag abschließen. Näheres erfahren Sie bei Ihrem Händler oder bei dem Fachbetrieb, der das Gerät installiert hat.

■ Wenn Probleme auftreten

Prüfen Sie das Gerät nach den Angaben der folgenden Tabelle. Wenn Sie Störungen finden, schalten Sie das Gerät sofort aus, und beauftragen Sie Ihren Händler oder den Fachbetrieb, der das Gerät installiert hat, mit der Reparatur (oder lassen Sie sich beraten).

Symptom	Maßnahme
● Keine Aktivität, auch wenn der Schalter eingeschaltet ist.● Keine Luft strömt aus.	● Ist die Sicherung durchgebrannt oder der Schutzschalter unterbrochen?● Liegt keine Spannung an?● Prüfen Sie, ob Filter und Wärmetauscher-Elemente mit Staub verstopft sind. (Reinigen Sie die Komponenten gemäß Wartungshandbuch.)

Spezifikationen

Modell-Nr. Detail	FY-250ZDY2
Spannungsquelle	220–240V~50Hz/220V~60Hz
Betriebsart	Energiegewinnungs-Ventilator			Normallüftung
Stufe	(Extra Hoch)	Hoch	Niedrig	(Extra Hoch)	Hoch	Niedrig
Leistungsaufnahme (W)	104-119/128	99-114/118	79-90/78	103-119/128	98-114/118	79-90/77
Luftvolumen ( m^3/h )	250/250	250/250	170/135	250/250	250/250	170/135
Statischer Außendruck (Pa)	90/125	80/100	37/30	90/125	80/100	37/30
Geräuschpegel (dB)	27-28/28	26-27/26	21-22/21	27-28/28	26,5-27,5/26,5	21,5-22,5/21,5
Wirkungsgrad der Wärmerückgewinnung (%)	75/75	75/75	77/78	—	—	—
Abmessungen (mm)	Breite 882 x Tiefe 599 x Höhe 270
Gewicht (kg)	29

Modell-Nr. Detail	FY-350ZDY2
Spannungsquelle	220–240V~50Hz/220V~60Hz
Betriebsart	Energiegewinnungs-Ventilator			Normallüftung
Stufe	(Extra Hoch)	Hoch	Niedrig	(Extra Hoch)	Hoch	Niedrig
Leistungsaufnahme (W)	137-154/178	124-137/149	117-128/132	133-151/176	119-132/145	113-125/131
Luftvolumen ( m^3/h )	350/350	350/350	280/240	350/350	350/350	280/240
Statischer Außendruck (Pa)	95/155	65/90	42/43	95/155	65/90	42/43
Geräuschpegel (dB)	31-32/33	29-30/30	25-26/22	31-32/33	30-31/30	26-27/23
Wirkungsgrad der Wärmerückgewinnung (%)	75/75	75/75	77/79	—	—	—
Abmessungen (mm)	Breite 882 x Tiefe 804 x Höhe 270
Gewicht (kg)	37

Modell-Nr. Detail	FY-500ZDY2
Spannungsquelle	220–240V~50Hz/220V~60Hz
Betriebsart	Energiegewinnungs-Ventilator			Normallüftung
Stufe	(Extra Hoch)	Hoch	Niedrig	(Extra Hoch)	Hoch	Niedrig
Leistungsaufnahme (W)	188-214/244	169-188/202	151-166/162	184-210/243	161-182/196	145-164/161
Luftvolumen ( m^3/h )	500/500	500/500	370/310	500/500	500/500	370/310
Statischer Außendruck (Pa)	105/165	70/85	38/33	105/165	70/85	38/33
Geräuschpegel (dB)	33-34/35	31-32/31	25-26/23	34-35/36	32-33/33	26,5-27,5/24
Wirkungsgrad der Wärmerückgewinnung (%)	75/75	75/75	77/79	—	—	—
Abmessungen (mm)	Breite 962 x Tiefe 904 x Höhe 270
Gewicht (kg)	43
Modell-Nr. Detail	FY-800ZDY2
Spannungsquelle	220–240V~50Hz/220V~60Hz
Betriebsart	Energiegewinnungs-Ventilator			Normallüftung
Stufe	(Extra Hoch)	Hoch	Niedrig	(Extra Hoch)	Hoch	Niedrig
Leistungsaufnahme (W)	316-347/424	309-329/391	302-327/347	309-337/417	300-325/387	297-316/346
Luftvolumen ( m^3/h )	800/800	800/800	650/575	800/800	800/800	650/575
Statischer Außendruck (Pa)	140/190	110/100	70/50	140/190	110/100	70/50
Geräuschpegel (dB)	38-39/39	36,5-37,5/36	32-34/31	38,5-39,5/39,5	37-38/37	33-35/31
Wirkungsgrad der Wärmerückgewinnung (%)	75/75	75/75	76/77	—	—	—
Abmessungen (mm)	Breite 1322 x Tiefe 884 x Höhe 388
Gewicht (kg)	71

Model No.Item	FY-01KZDY2A
Power Source	220–240V~50Hz
Ventilation Mode	Energiegewinnungs-Ventilator			Normallüftung
Notch	(Extra Hoch)	Hoch	Niedrig	(Extra Hoch)	Hoch	Niedrig
Input (W)	399-445	360-399	332-367	392-438	358-392	329-362
Air Volume ( m^3/h )	1000	1000	810	1000	1000	1000
External Static Pressure (Pa)	90	55	35	90	55	35
Noise (dB)	37,5-38,5	36-37	31-33	38-39	36,5-37,5	31,5-33,5
Temperature Exchange Efficiency (%)	75	75	76	—	—	—
Dimensions (mm)	Width 1322 x Depth 1134 x Height 388
Weight (kg)	83

Modell-Nr. Detail	FY-01KZDY2B
Spannungsquelle	220–240V~60Hz
Betriebsart	Energiegewinnungs-Ventilator			Normallüftung
Stufe	(Extra Hoch)	Hoch	Niedrig	(Extra Hoch)	Hoch	Niedrig
Leistungsaufnahme (W)	519	429	339	516	426	339
Luftvolumen ( m^3/h )	1000	1000	700	1000	1000	700
Statischer Außendruck (Pa)	110	40	20	110	40	20
Geräuschpegel (dB)	40	37,5	30	40,5	38,5	31,5
Wirkungsgrad der Wärmerückgewinnung (%)	75	75	76	—	—	—
Abmessungen (mm)	Breite 1322 x Tiefe 1134 x Höhe 388
Gewicht (kg)	83

(Anmerkung) Die o.g. Nennwerte gelten für den statischen Außendruck.
(Nur der Geräuschpegel zeigt den Wert bei statischem Außendruck von: 0Pa)
Der Geräuschpegel wird 1,5 m unterhalb der Gerätemitte gemessen. (Am Schallraum gemessen.)
