Tipo di prodotto	Ventilatore a recupero di calore
Marca	Panasonic
Modello	FY-01KZDY2A
Alimentazione	220–240 V ~ 50 Hz
Dimensioni (L × P × H)	1322 × 1134 × 388 mm
Peso	83 kg
Portata d'aria massima	1.000 m³/h (in ventilazione a recupero e normale)
Pressione statica esterna	90 Pa (Molto alto), 55 Pa (Alto), 35 Pa (Basso)
Livello sonoro	37,5–38,5 dB (Molto alto), 36–37 dB (Alto), 31–33 dB (Basso)
Efficienza di scambio termico	75 % (Molto alto/Alto), 76 % (Basso)
Modalità di ventilazione	Ventilazione a recupero di calore, Ventilazione normale
Regolazioni del flusso d'aria	Molto alto, Alto, Basso
Funzioni principali	Risparmio energetico, risparmio di spazio, bilanciamento dell'umidità, ventilazione confortevole, smorzamento dei suoni
Installazione	Progettato per uffici e sale conferenze; evitare temperature > 40 °C, zone unte o umide
Manutenzione e pulizia	Pulire regolarmente il filtro e l'unità di scambio termico; non lavare con acqua
Sicurezza	Non inserire oggetti, non spruzzare liquidi, utilizzare un filtro, spegnere l'alimentazione in caso di inutilizzo prolungato
Pezzi di ricambio e riparabilità	Contattare il rivenditore o un installatore autorizzato per qualsiasi riparazione
Informazioni generali	Manuale d'uso e manuale di installazione forniti

Domande frequenti - FY01KZDY2A PANASONIC

Come installare il ventilatore a recupero di calore FY01KZDY2A ?

L'installazione deve essere eseguita da un professionista. L'apparecchio si fissa al soffitto mediante aste e bulloni di sospensione. Prevedere uno spazio di manutenzione di almeno 450 mm. Fare riferimento al manuale di installazione fornito con l'apparecchio.

Quali sono le modalità di ventilazione disponibili?

L'apparecchio offre due modalità: la ventilazione a recupero di calore (che recupera l'energia termica dell'aria estratta) e la ventilazione normale (che importa aria esterna senza scambio).

Come regolare il flusso d'aria?

Utilizzare l'interruttore del flusso d'aria per scegliere tra le posizioni Basso, Alto e Molto alto. La portata d'aria massima raggiunge 1.000 m³/h.

Qual è il livello sonoro dell'apparecchio?

Il livello sonoro varia da 31 a 38,5 dB a seconda della regolazione del flusso. I valori precisi sono: 37,5–38,5 dB (Molto alto), 36–37 dB (Alto), 31–33 dB (Basso).

È necessario effettuare una manutenzione regolare dell'apparecchio?

Sì, si consiglia di pulire il filtro e l'unità di scambio termico periodicamente. Una manutenzione regolare garantisce prestazioni e sicurezza. Contattare il rivenditore per un contratto di manutenzione.

Quali sono le dimensioni e il peso del FY01KZDY2A?

Dimensioni: 1322 mm (larghezza) x 1134 mm (profondità) x 388 mm (altezza). Peso: 83 kg.

Posso utilizzare l'apparecchio in bagno?

No, l'installazione in luoghi con umidità elevata (bagno, ecc.) è vietata poiché può causare guasti o folgorazione.

Cosa fare se l'apparecchio non funziona?

Controllare prima il fusibile o l'interruttore automatico, nonché la pulizia del filtro e dell'unità di scambio. Se il problema persiste, spegnere l'apparecchio e contattare il servizio post-vendita.

L'apparecchio consuma molta elettricità?

Il consumo varia a seconda della portata: da 332 W (Basso) a 445 W (Molto alto) in modalità recupero di calore. In modalità normale è simile. Grazie al recupero termico, l'energia complessiva viene risparmiata.

Posso utilizzare l'apparecchio in continuo?

Sì, l'apparecchio è progettato per un funzionamento continuo. Tuttavia, se non lo si utilizza per un periodo prolungato, spegnere l'interruttore automatico per sicurezza.

MANUALE UTENTE FY01KZDY2A PANASONIC

Il manuale di installazione è allegato separatamente.

Ventilatori a scambio termico Panasonic Manuale d'istruzione

La ringraziamo per aver acquistato il nostro “Ventilatore a recupero energetico”.

Per un utilizzo corretto dell'unità, la invitiamo a leggere attentamente questo manuale d'istruzione.

Dopo averlo letto, lo conservi per l'uso futuro, se necessario.

INDICE

Precauzioni di sicurezza....2-3

Caratteristiche 4

Nome di ciascun componente ....5

Avvertenze specifiche......6

Installazione ideale ....7

Servizio post-vendita....8

Specifiche tecniche....9–10

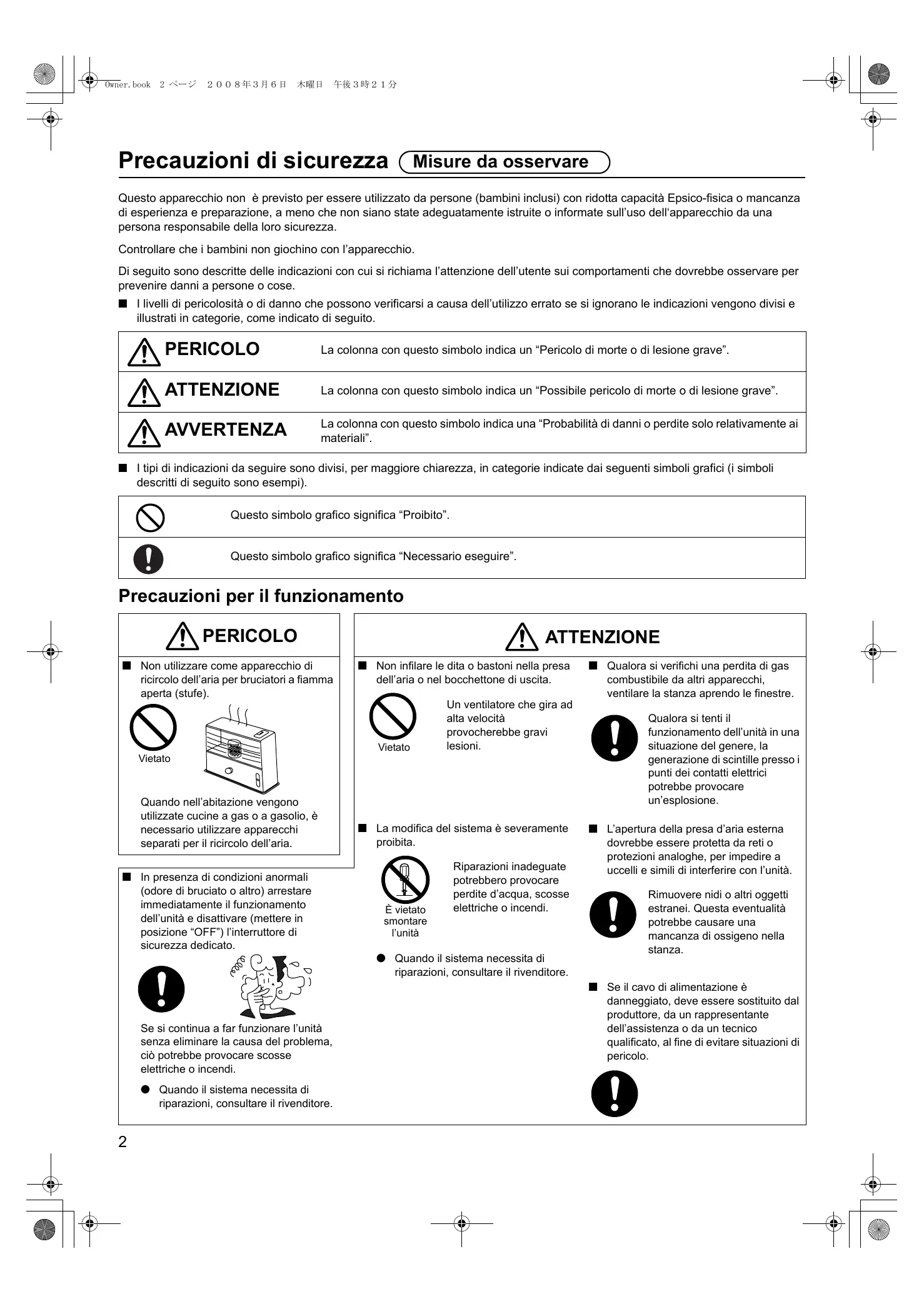

Questo apparecchio non è previsto per essere utilizzato da persone (bambini inclusi) con ridotta capacità Epsico-fisica o mancanza di esperienza e preparazione, a meno che non siano state adeguatamente istruite o informate sull'uso dell'apparecchio da una persona responsabile della loro sicurezza.

Controllare che i bambini non giochi con l'apparecchio.

Di seguito sono descritte delle indicazioni con cui si richiama l'attenzione dell'utente sui comportamenti che dovrebbe osservare per prevenire danni a persone o cose.

I livelli di pericolosità o di danno che possono verificarsi a causa dell'utilizzo errato se si ignorano le indicazioni vengono divisi e illustrati in categorie, come indicato di seguito.

PERICOLO

La colonna con questo simbolo indica un “Pericolo di morte o di lesione grave”.

ATTENZIONE

La colonna con questo simbolo indica un “Possibile pericolo di morte o di lesione grave”.

AVVERTENZA

La colonna con questo simbolo indica una “Probabilità di danni o perdite solo relativamente ai materiali”.

I tipi di indicazioni da seguire sono divisi, per maggiore chiarezza, in categorie indicate dai seguenti simboli grafici (i simboli descritti di seguito sono esempi).

Questo simbolo grafico significa "Proibito".

Questo simbolo grafico significa “Necessario eseguire”.

Precauzioni per il funzionamento

PERICOLO

Non utilizzare come apparecchio di ricircolo dell'aria per bruciatori a fiamma aperta (stufe).

Vietato

Quando nell'abitazione vengono utilizzate cucine a gas o a gasolio, è necessario utilizzare apparecchi separati per il ricircolo dell'aria.

In presenza di condizioni anormali (odore di bruciato o altro) arrestare immediatamente il funzionamento dell'unità e disattivare (mettere in posizione "OFF") l'interruttore di sicurezza dedicato.

Se si continua a far funzionare l'unità senza eliminare la causa del problema, ciò potrebbe provocare scosse elettriche o incendi.

- Quando il sistema necessita di riparazioni, consultare il rivenditore.

ATTENZIONE

Non infilare le dita o bastoni nella presa dell'aria o nel bocchettone di uscita.

Vietato

Un ventilatore che gira ad alta velocità provocherebbe gravi lesioni.

■ La modifica del sistema è severamente proibita.

È vietato smontare l'unità

Riparazioni inadeguate potrebbero provocare perdite d'acqua, scosse elettriche o incendi.

- Quando il sistema necessita di riparazioni, consultare il rivenditore.

Qualora si verifichi una perdita di gas combustibile da altri apparecchi, ventilare la stanza aprendo le finestre.

Qualora si tenti il funzionamento dell'unità in una situazione del genere, la generazione di scintille presso i punti dei contatti elettrici potrebbe provocare un'esplosione.

L'apertura della presa d'aria esterna dovrebbe essere protetta da reti o protezioni analoghe, per impedire a uccelli e simili di interferire con l'unità.

Rimuovere nidi o altri oggetti estranei. Questa eventualità potrebbe causare una mancanza di ossigeno nella stanza.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un rappresentante dell'assistenza o da un tecnico qualificato, al fine di evitare situazioni di pericolo.

Precauzioni per il funzionamento

AVVERTENZA

È assolutamente vietato collocare contenitori di liquidi o gas combustibili in prossimità dei Ventilatori a recupero energetico come pure è vietato spruzzare liquidi o gas su di essi.

Vietato

Ciò potrebbe provocare un incendio.

■ Non utilizzare tensioni elettriche diverse da quelle specificate.

Vietato

Ciò potrebbe provocare un incendio o una scossa elettrica.

■ Evitare di collocare apparecchi a combustione in punti esposti direttamente all'azione dei Ventilatori a recupero energetico.

Vietato

■ Non esporre animali o piante direttamente al flusso dell'aria generato dall'unità: ciò potrebbe nuocere alla loro salute.

Vietato

Non collocare recipienti contenenti acqua sui Ventilatori a recupero energetico. l'acqua potrebbe penetrare all'interno dell'unità, provocando scosse elettriche dovute al deterioramento dell'isolamento elettrico.

Vietato

■ Non lavare i Ventilatori a recupero energetico con acqua.

Evitare il contatto con l'acqua

In caso contrario, si potrebbero provocare scosse elettriche.

■ Non toccare gli interruttori con le mani bagnate.

Non toccare con le mani bagnate

In caso contrario, si potrebbero provocare scosse elettriche.

In caso di fermata prolungata dei Ventilatori a recupero energetico, per motivi di sicurezza disattivare ("OFF") l'interruttore automatico.

Qualora l'unità venga lasciata accesa, un accumulo di polvere potrebbe provocare un surriscaldamento o un incendio.

Precauzioni per il funzionamento

AVVERTENZA

Non utilizzare questo sistema a scopi diversi da quelli consentiti, ad esempio per la conservazione di cibi, piante e animali, strumenti di precisione oppure opere d'arte.

- Ciò potrebbe provocare il deterioramento dei cibi o altri problemi.

Non inclinare i Ventilatori a recupero energetico per rimuovere l'unità.

Vietato

In caso contrario, l'acqua in essi contenuta potrebbe fuoriuscire e bagnare i mobili o altre proprietà.

- Richiedere all'ufficio vendita o a un negozio di assistenza tecnica di eseguire il lavoro.

Caratteristiche principali

1. Ventilazione a risparmio energetico
   Grazie ad un recupero efficiente dell'energia termica persa durante la ventilazione (carico dovuto all'aria esterna), è possibile risparmiare sui costi del condizionamento dell'aria.
2. Risparmio dell'apparecchiatura
   Grazie a una riduzione drastica del carico sostenuto a causa dell'aria esterna, è possibile rendere i condizionatori d'aria più compatti, nonché recuperare l'energia termica.
3. Effetto di regolazione dell'umidità
   In modalità di raffrescamento, l'aria esterna estremamente umida viene trasformata il più possibile in un'atmosfera ambiente deumidificata, quindi viene erogata all'interno. In modalità di riscaldamento, l'umidità dell'ambiente viene trasferita all'aria esterna asciutta e quindi l'aria viene erogata all'interno.
4. Ventilazione confortevole e stabile
   È disponibile una ventilazione con la minima fluttuazione possibile della temperatura ambiente. Poiché lo scarico e l'aspirazione dell'aria vengono effettuati simultaneamente, è possibile ottenere una ventilazione stabile anche in un ambiente estremamente ermetico.
5. Effetto di protezione acustica
   I condotti dell'unità e lo scambiatore di calore offrono la caratteristica di un effetto di protezione acustica. Di conseguenza, impediscono l'entrata di rumori esterni nell'unità e anche l'uscita dei suoni interni dall'unità, in modo che l'ambiente di lavoro e di magazzino possano essere protetti.

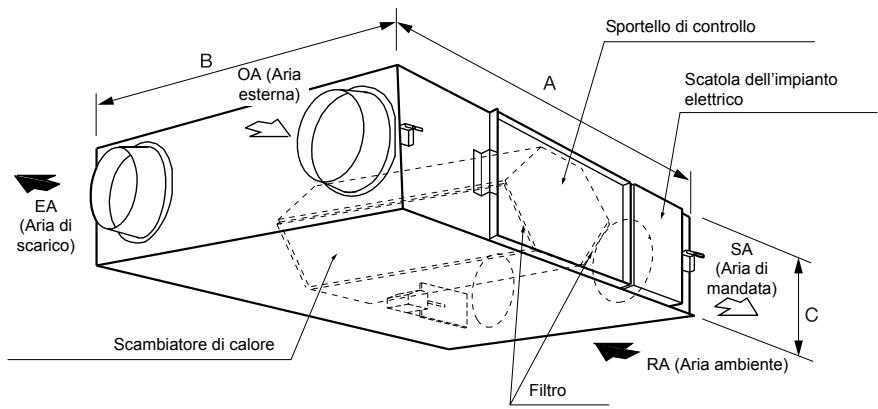

[N. modello]

FY-250ZDY2

FY-350ZDY2

FY-500ZDY2

Sportello di controllo OA (Aria esterna) Scatola dell'impianto elettrico SA (Aria di mandata) C EA (Aria di scarico) Scambiatore di calore Filtro RA (Aria ambiente)

Unità di misura: mm

Modello N.	A	B	C
FY-250ZDY2	882	599	270
FY-350ZDY2	882	804	270
FY-500ZDY2	962	904	270
FY-800ZDY2	1322	884	388
FY-01KZDY2A/B	1322	1134	388

Nota: Le dimensioni degli attrezzi di fissaggio per la sospensione dal soffitto non sono incluse.

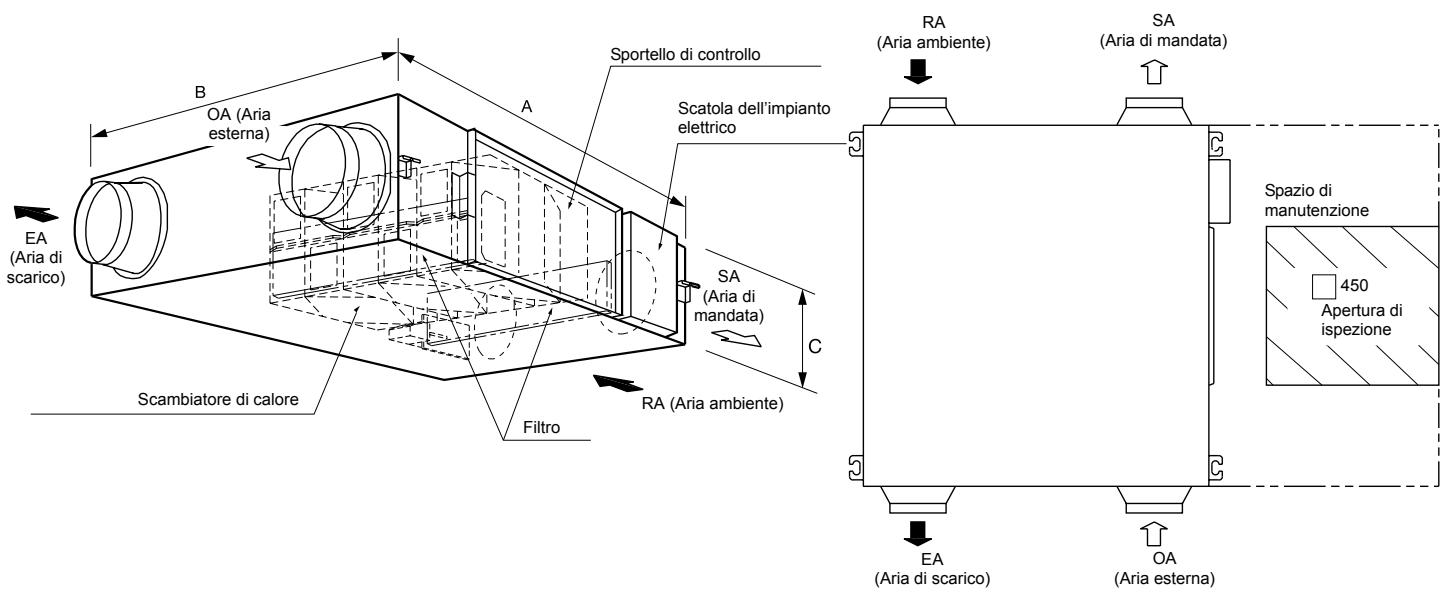

[N. modello]

FY-800ZDY2

FY-01KZDY2A/B

Sportello di controllo OA (Aria esterna) Scatola dell'impianto elettrico SA (Aria di mandata) C RA (Aria ambiente) FA (Aria di scarico) Scambiatore di calore Filtro RA (Aria ambiente) Spazio di manutenzione 450 Apertura di ispezione

Controllo dell'ubicazione dell'installazione

Questi Ventilatori a recupero energetico sono stati espressamente studiati per l'impiego in uffici, sale per conferenze, etc. Verificare che né l'unità principale né la griglia di ingresso/uscita dell'aria vengano installate in una delle seguenti ubicazioni.

Ubicazioni esposte a temperature elevate o emissione diretta di fiamme.

Evitare di installare i Ventilatori a recupero energetico o la griglia di aspirazione-scarico in locali dove la temperatura superi 40°C.

L'utilizzo in condizioni di temperatura elevata può provocare la deformazione del filtro o dello scambiatore di calore o far bruciare il motore.

40°C

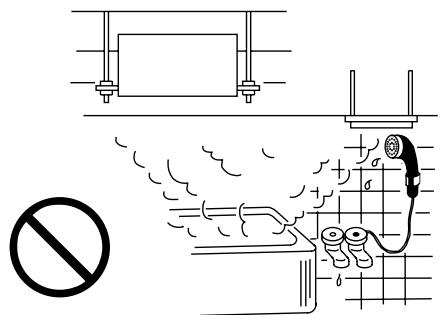

Ubicazioni con umidità elevata.

Non installare in ubicazioni con umidità elevata, quali stanze da bagno.

Ciò potrebbe provocare un guasto dell'unità o scosse elettriche.

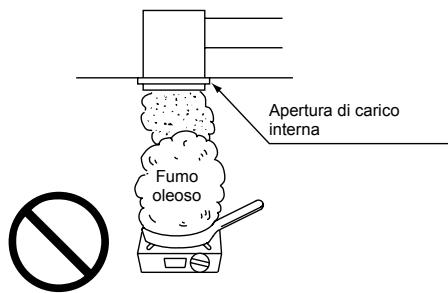

Ubicazioni con grandi quantità di fumi oleosi, ad esempio aree di preparazione dei cibi.

Qualora il filtro o lo scambiatore di calore vengano intasati da olio, l'unità non sarà più utilizzabile.

Apertura di carico interna Fumo oleoso

Assicurarsi che sia fornita un'apertura di ispezione tale da consentire facilmente la manutenzione e singoli controlli periodici del filtro e dello scambiatore di calore dell'unità (per informazioni sullo spazio di tale accesso, consultare le procedure di installazione del modello).

Non installare l'unità in ubicazioni quali impianti chimici o con macchinari, in cui verrebbe esposta a gas nocivi contenenti acidi, alcali, solventi organici, vapori di vernici, a sostanze gassose contenenti ingredienti corrosivi, oppure dove si producano polveri o vapori oleosi.

Per eventuali problemi relativi all'ubicazione o all'installazione dell'unità, consultare il negozio presso il quale è stata acquistata oppure l'agente che l'ha installata.

Durante l'utilizzo

Assicurarsi sempre di utilizzare un filtro. In caso contrario, potrebbero verificarsi accumuli di polvere e sporco nello scambiatore di calore, che ne ridurrebbero l'efficienza e lo renderebbero inutilizzabile.

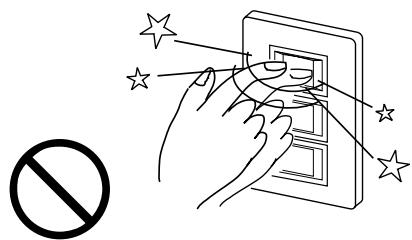

Utilizzare l'interruttore senza incertezze. In particolare, un'accensione seguita rapidamente da uno spegnimento provocherebbe un funzionamento errato dell'unità e avrebbe un effetto negativo sul relè all'interno dell'interruttore, che potrebbe venirne danneggiato.

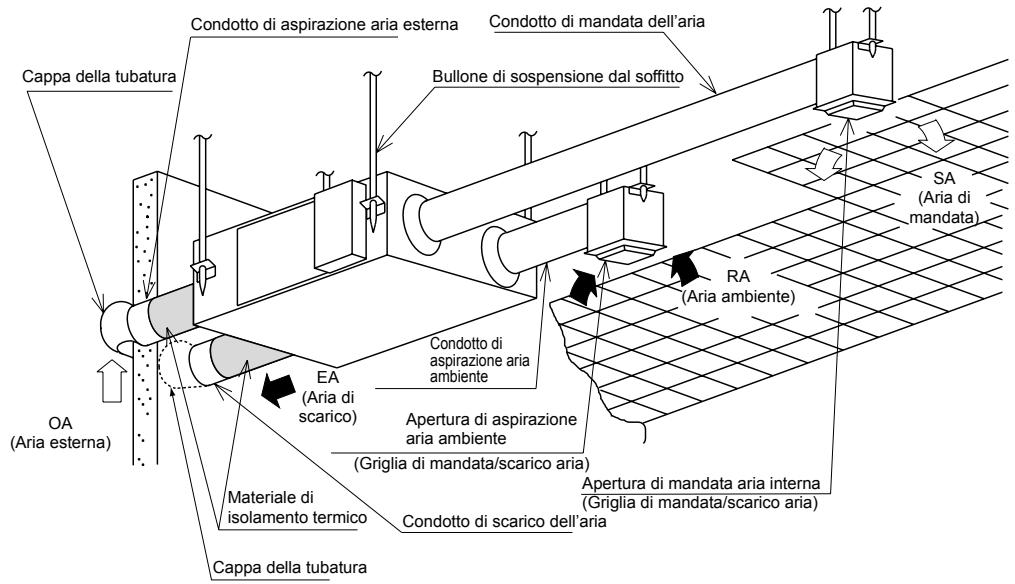

Tenere presente che, quando si installa un'unità capovolta, le indicazioni stampate appaiono invertite.

Cappa della tubatura Condotto di aspirazione aria esterna Condotto di mandata dell'aria Bullone di sospensione dal soffetto SA (Aria di mandata) RA (Aria ambiente) EA (Aria di scarico) Condotto di aspirazione aria ambiente Apertura di aspirazione aria ambiente (Griglia di mandata/scarico aria) Materiale di isolamento termico Condotto di scarico dell'aria Apertura di mandata aria interna (Griglia di mandata/scarico aria) Cappa della tubatura OA (Aria esterna)

Metodo d'uso

- Utilizzare l'interruttore di accensione per accendere l'unità.

0 (OFF)...... l'unità si spegne.

1 (ON) ...... l'unità si accende.

- Utilizzare l'interruttore del flusso dell'aria (Air Flow) per impostare il flusso dell'aria desiderato.

High (elevato)..... Commuta su un volume d'aria elevato.

Low (basso)...... Commuta su un volume d'aria ridotto.

- Utilizzare il commutatore di funzione (Function Select) per impostare la modalità di ventilazione.

Modalità di ventilazione a recupero energetico... L'aria esterna viene scambiata termicamente con l'aria ambiente per adattarla di più alla temperatura e all'umidità ambiente, prima di farla entrare nella stanza.

Modalità di ventilazione normale.... Per aspirare l'aria esterna senza alterarla.

■ Richiesta di controlli singoli

Per assicurare la massima sicurezza, si consiglia di prendere in considerazione un contratto di manutenzione. Per i dettagli, rivolgersi al negozio presso il quale è stata acquistata l'unità, oppure all'agente che l'ha installata.

■ Se si ritiene che l'unità sia guasta

Esaminare l'unità come indicato nella tabella seguente; qualora si rilevino eventuali irregolarità, spegnerla immediatamente e contattare il negozio presso il quale è stata acquistata o l'agente che l'ha installata per richiedere assistenza (o una consulenza).

Sintomo	Dove guardare
● Nessuna attività, anche con l'interruttore acceso.● Non fuoriesce aria.	● Il fusibile si è bruciato oppure l'interruttore di sicurezza è scattato?● Manca la corrente?● Verificare se sia presente o meno della polvere sui filtri e sullo scambiatore di calore (pulirlo seguendo le istruzioni in Manuale di manutenzione).

Specifiche tecniche

Elemento\Modello N.	FY-250ZDY2
Fonte di alimentazione	220–240V~50Hz/220V~60Hz
Modalità di ventilazione	Ventilazione a recupero energetico			Ventilazione normale
Tacca	(Molto elevato)	Elevato	Basso	(Molto elevato)	Elevato	Basso
Ingresso (W)	104-119/128	99-114/118	79-90/78	103-119/128	98-114/118	79-90/77
Volume dell'aria ( m^3/h )	250/250	250/250	170/135	250/250	250/250	170/135
Pressione statica esterna (Pa)	90/125	80/100	37/30	90/125	80/100	37/30
Rumorosità (dB)	27-28/28	26-27/26	21-22/21	27-28/28	26,5-27,5/26,5	21,5-22,5/21,5
Efficienza dello scambio termico (%)	75/75	75/75	77/78	—	—	—
Dimensioni (mm)	Larghezza 882 x profondità 599 x altezza 270
Peso (kg)	29

Elemento\Modello N.	FY-350ZDY2
Fonte di alimentazione	220–240V~50Hz/220V~60Hz
Modalità di ventilazione	Ventilazione a recupero energetico			Ventilazione normale
Tacca	(Molto elevato)	Elevato	Basso	(Molto elevato)	Elevato	Basso
Ingresso (W)	137-154/178	124-137/149	117-128/132	133-151/176	119-132/145	113-125/131
Volume dell'aria ( m^3/h )	350/350	350/350	280/240	350/350	350/350	280/240
Pressione statica esterna (Pa)	95/155	65/90	42/43	95/155	65/90	42/43
Rumorosità (dB)	31-32/33	29-30/30	25-26/22	31-32/33	30-31/30	26-27/23
Efficienza dello scambio termico (%)	75/75	75/75	77/79	—	—	—
Dimensioni (mm)	Larghezza 882 x profondità 804 x altezza 270
Peso (kg)	37

Elemento\Modello N.	FY-500ZDY2
Fonte di alimentazione	220–240V~50Hz/220V~60Hz
Modalità di ventilazione	Ventilazione a recupero energetico			Ventilazione normale
Tacca	(Molto elevato)	Elevato	Basso	(Molto elevato)	Elevato	Basso
Ingresso (W)	188-214/244	169-188/202	151-166/162	184-210/243	161-182/196	145-164/161
Volume dell'aria ( m^3/h )	500/500	500/500	370/310	500/500	500/500	370/310
Pressione statica esterna (Pa)	105/165	70/85	38/33	105/165	70/85	38/33
Rumorosità (dB)	33-34/35	31-32/31	25-26/23	34-35/36	32-33/33	26,5-27,5/24
Efficienza dello scambio termico (%)	75/75	75/75	77/79	—	—	—
Dimensioni (mm)	Larghezza 962 x profondità 904 x altezza 270
Peso (kg)	43
Elemento\Modello N.	FY-800ZDY2
Fonte di alimentazione	220–240V~50Hz/220V~60Hz
Modalità di ventilazione	Ventilazione a recupero energetico			Ventilazione normale
Tacca	(Molto elevato)	Elevato	Basso	(Molto elevato)	Elevato	Basso
Ingresso (W)	316-347/424	309-329/391	302-327/347	309-337/417	300-325/387	297-316/346
Volume dell'aria ( m^3/h )	800/800	800/800	650/575	800/800	800/800	650/575
Pressione statica esterna (Pa)	140/190	110/100	70/50	140/190	110/100	70/50
Rumorosità (dB)	38-39/39	36,5-37,5/36	32-34/31	38,5-39,5/39,5	37-38/37	33-35/31
Efficienza dello scambio termico (%)	75/75	75/75	76/77	—	—	—
Dimensioni (mm)	Larghezza 1322 x profondità 884 x altezza 388
Peso (kg)	71

Elemento\Modello N.	FY-01KZDY2A
Fonte di alimentazione	220–240V~50Hz
Modalità di ventilazione	Ventilazione a recupero energetico			Ventilazione normale
Tacca	(Molto elevato)	Elevato	Basso	(Molto elevato)	Elevato	Basso
Ingresso (W)	399-445	360-399	332-367	392-438	358-392	329-362
Volume dell'aria ( m^3/h )	1000	1000	810	1000	1000	1000
Pressione statica esterna (Pa)	90	55	35	90	55	35
Rumorosità (dB)	37,5-38,5	36-37	31-33	38-39	36,5-37,5	31,5-33,5
Efficienza dello scambio termico (%)	75	75	76	—	—	—
Dimensioni (mm)	Larghezza 1322 x profondità 1134 x altezza 388
Peso (kg)	83

Elemento\Modello N.	FY-01KZDY2B
Fonte di alimentazione	220–240V~60Hz
Modalità di ventilazione	Ventilazione a recupero energetico			Ventilazione normale
Tacca	(Molto elevato)	Elevato	Basso	(Molto elevato)	Elevato	Basso
Ingresso (W)	519	429	339	516	426	339
Volume dell'aria ( m^3/h )	1000	1000	700	1000	1000	700
Pressione statica esterna (Pa)	110	40	20	110	40	20
Rumorosità (dB)	40	37,5	30	40,5	38,5	31,5
Efficienza dello scambio termico (%)	75	75	76	—	—	—
Dimensioni (mm)	Larghezza 1322 x profondità 1134 x altezza 388
Peso (kg)	83

(Nota) Le specifiche indicate sopra mostrano i valori alla pressione statica esterna
(solo il livello di rumorosità indica un valore a una pressione statica esterna di: 0Pa).
Il livello di rumorosità va misurato a 1,5 m al di sotto del centro dell'unità (il valore va misurato in una sala acustica).
