MANUALE UTENTE FY250ZDY2 PANASONIC
Il manuale di installatione è allegato separatamente.
Ventilatori a scambiotermico PanasonicManuale d'istruzione
La ringraziamo per aver acquistato il nostro "Ventilatore a recupero energetico".
Per un utilizzo corretto dell'unità, la invitiamo a leggere attendamente quello manuale d'istruzione.
Dopo averlo fatto, lo conservi per l'uso futuro, se necessario.
INDICE

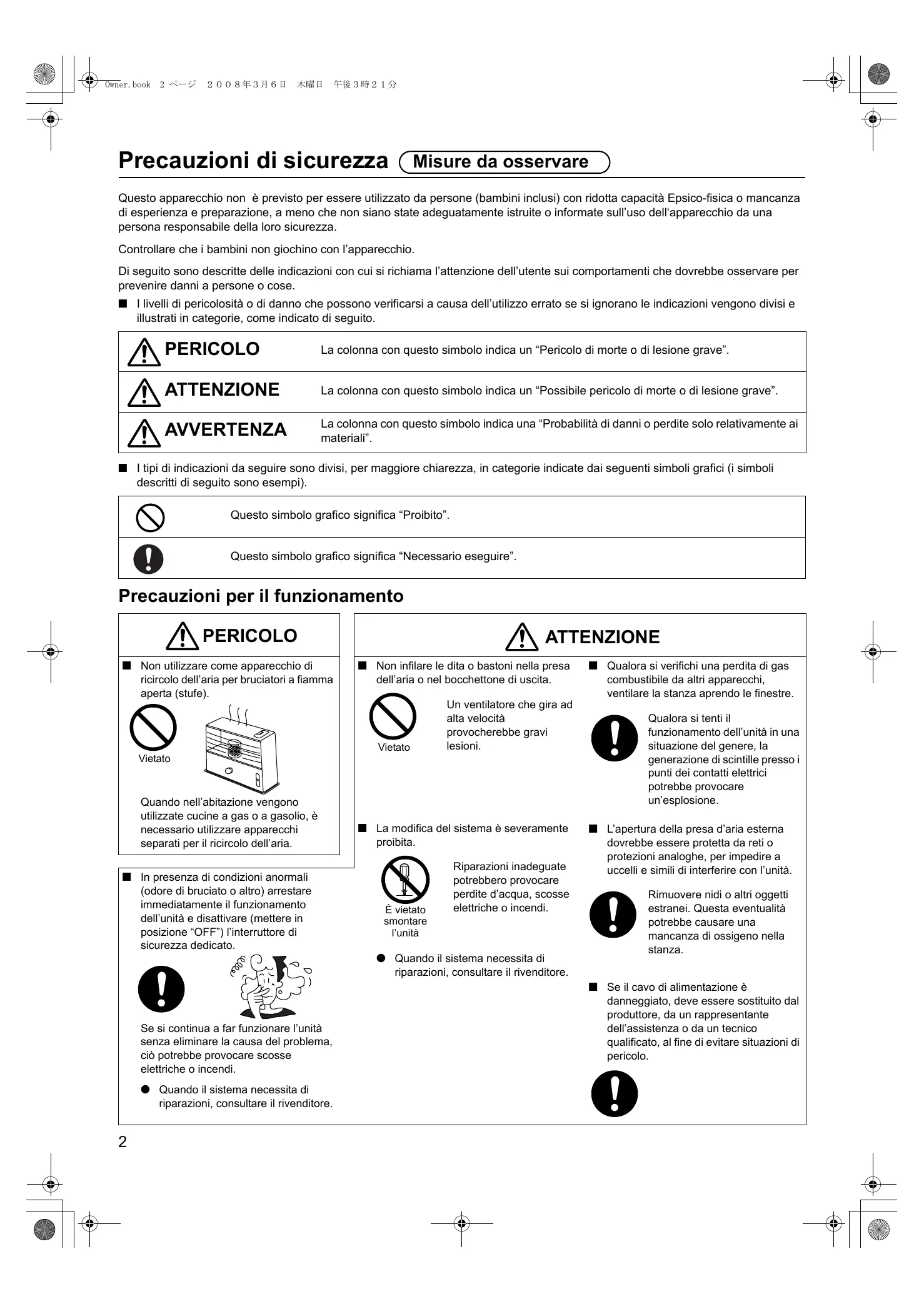

Precauzioni di sicurezza 2-3
Caratteristiche 4
Nome di ciascun componente 5
Avvertenze specifiche 6
Installazione ideale 7
Servizio post-vendita 8
Specifiche tecniche 9-10
Questo apparecchio non è previsto per essere utilizzato da persona (bambini inclusi) con ridotta capacité Epsico-fisica o mancanza di esperienza e preparazione, a meno che non siano state adeguatamente istruite o informate sull'uso dell'apparecchio da una persona responsablee della loro sicurezza.
Controllare che i bambini non giochino con l'apparecchio.
Di seguito sono descritte delleindicazioni con cui si richiama l'attenzione dell'utente sui comportamenti che dovrebbe osservare per prevenire danni a persona o cose.
I livelli di pericolosità o di danno che possono verificarsi a causa dell'utilizzo errato se si ignorano leindicazioni vengono divisi e illustrati in categoria, come indicato di seguito.

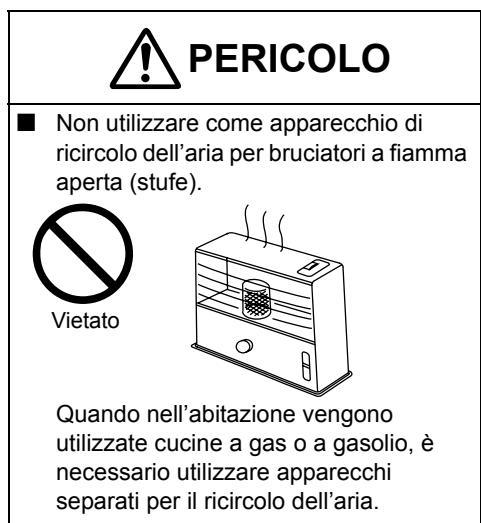

| PERICOLO | La colonna con quello symbolo indica un “Pericolo di morte o di lesione grave”. |
| ATTENZIONE | La colonna con quello symbolo indica un “Possibile pericolo di morte o di lesione grave”. |
| AVVERTENZA | La colonna con quello symbolo indica una “Probabilità di danni o perdite solo relativamente ai materiali”. |
I tipi di includazioni da seguire sono divisi, per maggiore chiarezza, in categoria indicate dai seguenti symboli grafici (i symboli descritti di seguito sono esempi).
| Questo significato grafico significica “Proibito”. | |
| Questo significato grafico significica “Necessario esquire”。 |
Precauzioni per il funzionamento
In presenza di condizioni anormali (odore di bruciato o altro) arrestare immediamente il funzionamento dell'unità e disattivare (mettere in posizione "OFF") l'interruttore di sicurezza dedicato.
Se si continua a far funzionare l'unità除去, il ci o potrebber provocare scosse elettriche o incendi.
- Quando ilsystema necessita di riparazioni, consultare il rivenditore.
ATTENZIONE
Non infrilare le dita o bastoni nella presa dell'aria o nel bocchettone di uscita.
Vietato
Un ventilatore che gira ad alta velocità
provocherebbe gravi
lesioni.
Qualora si verificchi una perdita di gas combustibile da altri apparecchi, ventilare la stanzajànpendo le finestre.
Qualora si tenti il funzionamento dell'unità in una situazione del genere, la generazione di scintille presso i punti dei contatti elettrici potrebbe provocare un'esplosione.
La Modifications del systeme è severamente proibita.
E vietato smontare l'unità
Riparazioni inadequate potrebbero provocare perdite d'acqua, scosse elettriche o incendi.
L'aperture della presa d'aria esterna dovrebbe essere protetta da reti o protezioni analoghe, per impedire a uccelli e simili di interferire con l'unità.
- Quando ilsystema necessita di riparazioni, consultare il rivenditore.
Rimuovere nidi o altri oggetti estranei. Questa eventualità potrebbe causare una mancanza di ossigeno nella stanza.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un rappresentante dell'assistenza o da un technician qualificato, al fine di evitare situazioni di pericolò.
Precauzioni per il funzionamento
AVVERTENZA
- É assolutamente vietuato collocare contentitori di liquidi o gas combustibili in prossimità dei Ventilatori a recupero energetico come pure è vietuato spruzzare liquidi o gas su di essi.
Vietato
Cio potrebbe provocare un incendio.
Nonutilizzare tensioni elettriche diverse da quale specifie.
Vietato
Cio potrebbe provocare un incendio o una scossa elettrica.
Evitare di collocare apparenti a combustione in puniti esposti direttamente all'azione dei Ventilatori a recupero energetico.
Vietato
Non lavare i Ventilatori a recupero energetico con acqua.
Evitare il contatto con l'acqua
In caso contrario, si potrebbero provocare scosse elettriche.
Non esporre animali o piante direttamente al flusso dell'aria generato dall'unità: ciò potrebbe nuocere alla loro salute.
Vietato
Non collocare recipienti contenti acqua sui Ventilatori a recupero energetico. l'acqua potrebbe penetrare all'interno dell'unità,provocando scosse elettriche dovute al deterioramento dell'isolamento elettrico.
Vietato

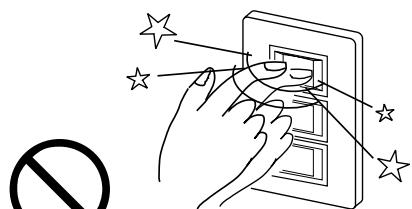

Non toccare gli interrupttori con le mani bagnate.
Non toccare con le mani bagnate
In caso contrario, si potrebbero provocare scosse elettriche.
In caso di fermata prolongata dei Ventilatori a recupero energetico, per motivi di sicurezza disattivare ("OFF") l'interruttore automatico.
Qualora l'unità venga lasciata accesa, un accumulo di polvere potrebbe provocare un surriscaldamento o un incendio.
Precauzioni per il funzionamento
AVVERTENZA
Non utilizzato quelloystema a scopi diversi da quelli consentiti, ad esempio per la conservazione di cibi, piante e animali, strumenti di precisione oppure opere d'arte.
- Ciò potrebbe provocare il deterioramento dei cibi o altri problemi.
Non inclinare i Ventilatori a recupero energetico per rimuovere l'unità.
Vietato
In caso contrario, l'acqua in essi containuta potrebbe fuoriuscire e bagnare i mobili o altre proprietà.
- Richiedere all'ufficio vendita o a un negazio di assistenza technique di eseguire il lavoro.
Caratteristiche principali
- Ventilazione a risparmio energetico
Graie ad un recupero efficiente dell'energia termica persa durante la ventilazione (carico dovuto all'aria esterna), è possible risparmiare suiosti del condizionamento dell'aria.
- Risparnio dell'apparecchiatura
Grazie a una riduzione drastica del carico sostenegro a causa dell'aria esterna, è possible vendere i condizionatori d'aria più compatti, nonché recuperare l'energia termica.
- Effetto di regolazione dell'umidità
In modalità di raffescamento, l'aria esterna estremamente umida viene trasformata il più possibile in un'atmosfera ambiente deumidificata, quando viene erogata all'interno. In modalità di riscaldamento, l'umidità dell'ambiente viene trasferita all'aria esterna asciutta e quando l'ariaiene erogata all'interno.
- Ventilazione confortevole e stabile
É disponibile una ventilazione con la minima fluttuatione possibile della temperatura ambiente. Poiché lo scarico e l'aspirazione dell'aria vengono effettuali simultaneamente, è possible ottenere una ventilazione stabileanche in un ambiente estremamente ermetico.
- Effetto di protezione acustica
I condotti dell'unità e lo scambiatore di calore offrono la caratteristica di un effetto di protezione acustica. Di seguenza, impediscono l'entrata di rumori esterni nell'unità eanche l'uscita dei suoni interni dall'unità, in modo che l'ambiente di lavoro e di magazzino possano essere protetti.
[N.modello]
FY-250ZDY2
FY-350ZDY2
FY-500ZDY2
Unità di misura: mm

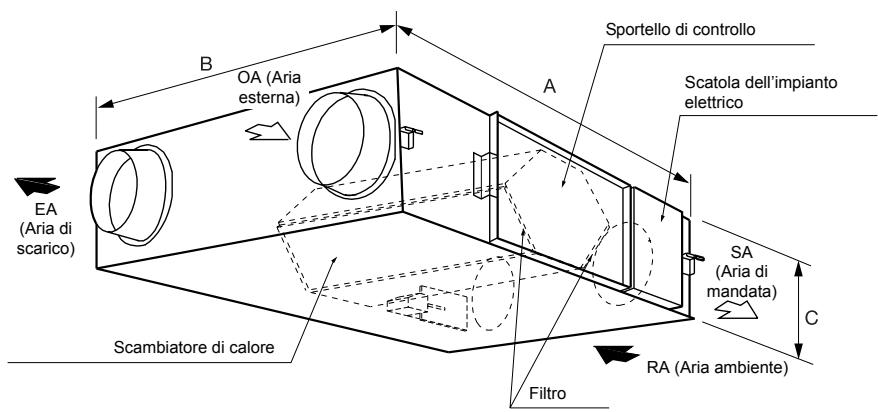

| Modello N. | A | B | C |
| FY-250ZDY2 | 882 | 599 | 270 |
| FY-350ZDY2 | 882 | 804 | 270 |
| FY-500ZDY2 | 962 | 904 | 270 |
| FY-800ZDY2 | 1322 | 884 | 388 |
| FY-01KZDY2A/B | 1322 | 1134 | 388 |
Nota: Le dimensioni degli attrezzi di fissaggio per la sospensione dal soffitto non sono incluse.
[N.modello]
FY-800ZDY2
FY-01KZDY2A/B
Controllo dell'ubicazione dell'infallazione
Questi Ventilatori a recupero energetico sono stati espressamente studiati per l'impiego in uffici, sale per conferenze, etc. Verificare che ne l'unità principale né la griglia di ingresso/uscita dell'aria vengano installate in una delle seguenti ubicazioni.

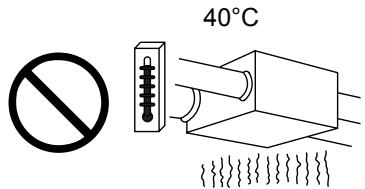

Ubicazioni esposte a temperature elevato emissione diretta di fiamme.
Evitare di installare i Ventilatori a recupero energetico o la griglia di aspirazione-scarico in locali dove la temperature superi 40^
L'utilizzo in condizioni di temperatura elevata cui provocare la deformazione del filtro o dello scambiatore di calore o far bruciare il motore.
Ubicazioni con umidità elevata.
Non installare in ubicazioni con umidità elevata, quali stanze da bagno.
Cio potrebbe provocare un guasto dell'unità o scosse elettriche.

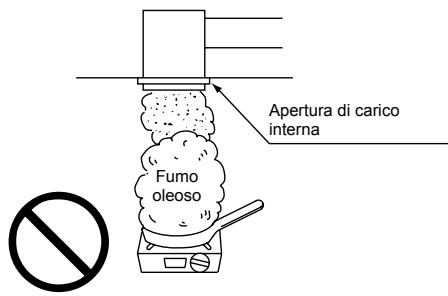

Ubicazioni con grande quantità di fumi oleosi, ad esempio aree di preparazione dei cibi.
Qualora il filtro o lo scambiatore di calorie vengano intasati da olio, l'unità non sare più utilizzabile.
Assicurarsi che sia fornita un'apertura di ispezione tale da consentire facilemente la manutenzione e singoli controlli periodici del filtrò e dello scambiatore di calore dell'unità (per informazioni sullo spazio di tale accesso, consultare le procedure di installatione del modello).
Non installare l'unità in ubicazioni quali impianti chimici o con macchinari, in cui verrebbe esposta a gas nocivi contenti acidi, alcali, solventi organici, vapori di vernici, a sostanze gassose contenti ingredienti corrosivi, oppure dove si producano polveri o vapori oleosi.
Per eventuali problemi relativi all'ubicazione o all'infallazione dell'unità, consultare il negazio presso il quale è stata acquistata oppure l'agente che l'ha installata.

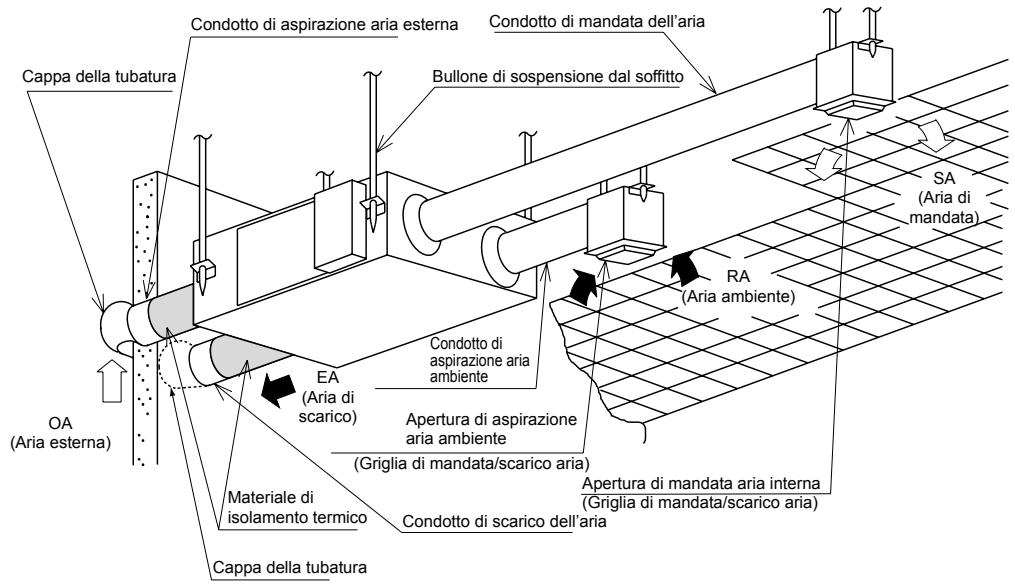

Durante l'utilizzo
Assicurarsi sempre di utilizzato un filtr. In caso contrario, potrebbero verificarsi accumuli di polvere e sporco nelle scambiatore di calore, che ne ridurrebbe l'efficienza e lo renderebbero inutilizzabile.

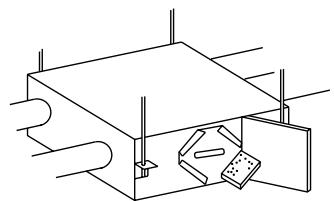

Utilizzato l'interruttore alla incertezze. In particolare, un'accensione seguita rapidamente da uno spegnimento provocherebbe un funzionamento errato dell'unità e avrebbe un effetto negativo sul relè all'interno dell'interruttore, che potrebbe venirne danneggiato.
Tenere presente che, quando si installa un'unità capovolta, leindicazioni stampate appaiono invertite.
Metodo d'uso
- Utilizzare l'interruttore di accensione per accendere l'unità.
0(OFF)............I'unita si spegne.
1 (ON) ....l'unità si accende.
- Utilizzato l'interruttore del flusso dell'aria (Air Flow) per impostare il flusso dell'aria desiderato.
High (elevato)...... Commuta su un volume d'aria elevato.
Low (basso)...... Commuta su un volume d'aria ridotto.
- Utilizzato il commutatore di funzione (Function Select) per impostare la modalità di ventilazione.
Modalità di ventilazione a recupero energetico... L'aria esterna viene scambiata termicamente con l'aria ambiente per adattarla di
più alla temperatura e all'umidità ambiente, prima di farla entrare nella stanza.
Modalità di ventilazione normale. Per aspirare l'aria esternaenza alterarla.
Richiesta di controlli singoli
Per assicurare la massima sicurezza, si consiglia di prendere in considerazione un contratto di manutenzione. Per i dettagli, rivolgersi al negazio presso il quale è stata acquistata l'unità, oppure all'agente che l'ha installata.
Se si ritiene che l'unità sua guasta
Esaminare l'unità come indicato nella tabella seguente; qualora si rilevino eventuali irregularità, spegnerla immeditatamente e contattare il negazio presso il quale è stata acquistata o l'agente che l'ha installata per richiedere assistenza (o una consulenza).
| Sintomo | Dove guardare |
| ● Nessuna attività,anche con l'interruttore acceso. ● Non fuoriesce aria. | ● Il fusabile si è bruciato oppure l'interruttore di sicurezza è scattato? ● Manca la corrente? ● Verificare se sia presente o meno della polvere sui filtri e sullo scambiatore di calore (pulirlo seguito le istruzioni in Manuale di manutenzione). |
Specifiche tecniche
| Modello N. Elemento | FY-250ZDY2 | |||||
| Fonte di alimentazione | 220-240V~50Hz/220V~60Hz | |||||
| Modalità di ventilazione | Ventilazione a recupero energetico | Ventilazione normale | ||||
| Tacca | (Molto elevato) | Elevato | Basso | (Molto elevato) | Elevato | Basso |
| Ingresso (W) | 104-119/128 | 99-114/118 | 79-90/78 | 103-119/128 | 98-114/118 | 79-90/77 |
| Volume dell'aria (m3/h) | 250/250 | 250/250 | 170/135 | 250/250 | 250/250 | 170/135 |
| Pressione statica esterna (Pa) | 90/125 | 80/100 | 37/30 | 90/125 | 80/100 | 37/30 |
| Rumorosità (dB) | 27-28/28 | 26-27/26 | 21-22/21 | 27-28/28 | 26,5-27,5/26,5 | 21,5-22,5/21,5 |
| Efficienza dello scambio termico (%) | 75/75 | 75/75 | 77/78 | — | — | — |
| Dimensioni (mm) | Larghezza 882 x profondità 599 x altezza 270 | |||||
| Peso (kg) | 29 | |||||
| Modello N. Elemento | FY-350ZDY2 | |||||
| Fonte di alimentazione | 220-240V~50Hz/220V~60Hz | |||||
| Modalità di ventilazione | Ventilazione a recupero energetico | Ventilazione normale | ||||
| Tacca | (Molto elevato) | Elevato | Basso | (Molto elevato) | Elevato | Basso |
| Ingresso (W) | 137-154/178 | 124-137/149 | 117-128/132 | 133-151/176 | 119-132/145 | 113-125/131 |
| Volume dell'aria (m3/h) | 350/350 | 350/350 | 280/240 | 350/350 | 350/350 | 280/240 |
| Pressione statica esterna (Pa) | 95/155 | 65/90 | 42/43 | 95/155 | 65/90 | 42/43 |
| Rumorosità (dB) | 31-32/33 | 29-30/30 | 25-26/22 | 31-32/33 | 30-31/30 | 26-27/23 |
| Efficienza dello scambio termico (%) | 75/75 | 75/75 | 77/79 | — | — | — |
| Dimensioni (mm) | Larghezza 882 x profondità 804 x altezza 270 | |||||
| Peso (kg) | 37 | |||||
| Modello N. Elemento | FY-500ZDY2 | |||||
| Fonte di alimentazione | 220-240V~50Hz/220V~60Hz | |||||
| Modalità di ventilazione | Ventilazione a recupero energetico | Ventilazione normale | ||||
| Tacca | (Molto elevato) | Elevato | Basso | (Molto elevato) | Elevato | Basso |
| Ingresso (W) | 188-214/244 | 169-188/202 | 151-166/162 | 184-210/243 | 161-182/196 | 145-164/161 |
| Volume dell'aria (m3/h) | 500/500 | 500/500 | 370/310 | 500/500 | 500/500 | 370/310 |
| Pressione statica esterna (Pa) | 105/165 | 70/85 | 38/33 | 105/165 | 70/85 | 38/33 |
| Rumorosità (dB) | 33-34/35 | 31-32/31 | 25-26/23 | 34-35/36 | 32-33/33 | 26,5-27,5/24 |
| Efficienza dello scambio termico (%) | 75/75 | 75/75 | 77/79 | — | — | — |
| Dimensioni (mm) | Larghezza 962 x profondità 904 x altezza 270 | |||||
| Peso (kg) | 43 | |||||
| Modello N. Elemento | FY-800ZDY2 | |||||
| Fonte di alimentazione | 220-240V~50Hz/220V~60Hz | |||||
| Modalità di ventilazione | Ventilazione a recupero energetico | Ventilazione normale | ||||
| Tacca | (Molto elevato) | Elevato | Basso | (Molto elevato) | Elevato | Basso |
| Ingresso (W) | 316-347/424 | 309-329/391 | 302-327/347 | 309-337/417 | 300-325/387 | 297-316/346 |
| Volume dell'aria (m3/h) | 800/800 | 800/800 | 650/575 | 800/800 | 800/800 | 650/575 |
| Pressione statica esterna (Pa) | 140/190 | 110/100 | 70/50 | 140/190 | 110/100 | 70/50 |
| Rumorosità (dB) | 38-39/39 | 36,5-37,5/36 | 32-34/31 | 38,5-39,5/39,5 | 37-38/37 | 33-35/31 |
| Efficienza dello scambio termico (%) | 75/75 | 75/75 | 76/77 | — | — | — |
| Dimensioni (mm) | Larghezza 1322 x profondità 884 x altezza 388 | |||||
| Peso (kg) | 71 | |||||
| Modello N. Elemento | FY-01KZDY2A | |||||
| Fonte di alimentazione | 220-240V~50Hz | |||||
| Modalità di ventilazione | Ventilazione a recupero energetico | Ventilazione normale | ||||
| Tacca | (Molto elevato) | Elevato | Basso | (Molto elevato) | Elevato | Basso |
| Ingresso (W) | 399-445 | 360-399 | 332-367 | 392-438 | 358-392 | 329-362 |
| Volume dell'aria (m3/h) | 1000 | 1000 | 810 | 1000 | 1000 | 1000 |
| Pressione statica esterna (Pa) | 90 | 55 | 35 | 90 | 55 | 35 |
| Rumorosità (dB) | 37,5-38,5 | 36-37 | 31-33 | 38-39 | 36,5-37,5 | 31,5-33,5 |
| Efficienza dello scambio termico (%) | 75 | 75 | 76 | — | — | — |
| Dimensioni (mm) | Larghezza 1322 x profondità 1134 x altezza 388 | |||||
| Peso (kg) | 83 | |||||
| Modello N. Elemento | FY-01KZDY2B | |||||
| Fonte di alimentazione | 220-240V~60Hz | |||||
| Modalità di ventilazione | Ventilazione a recupero energetico | Ventilazione normale | ||||
| Tacca | (Molto elevato) | Elevato | Basso | (Molto elevato) | Elevato | Basso |
| Ingresso (W) | 519 | 429 | 339 | 516 | 426 | 339 |
| Volume dell'aria (m3/h) | 1000 | 1000 | 700 | 1000 | 1000 | 700 |
| Pressione statica esterna (Pa) | 110 | 40 | 20 | 110 | 40 | 20 |
| Rumorosità (dB) | 40 | 37,5 | 30 | 40,5 | 38,5 | 31,5 |
| Efficienza dello scambio termico (%) | 75 | 75 | 76 | — | — | — |
| Dimensioni (mm) | Larghezza 1322 x profondità 1134 x altezza 388 | |||||
| Peso (kg) | 83 | |||||
(Note) Le specifiche indicate sopra mostrano i valore alla pressione statica esterna
(solo il livello di rumorosità indica un valore a una pressione statica esterna di: 0Pa).
Il livello di rumorosità va misurato a 1,5 m al除去 del centro dell'unità (il valore va misurato in una sala acustica).
