MANUAL DE USUARIO FY250ZDY2 PANASONIC

El Manual de instalación se adjunta por separado.

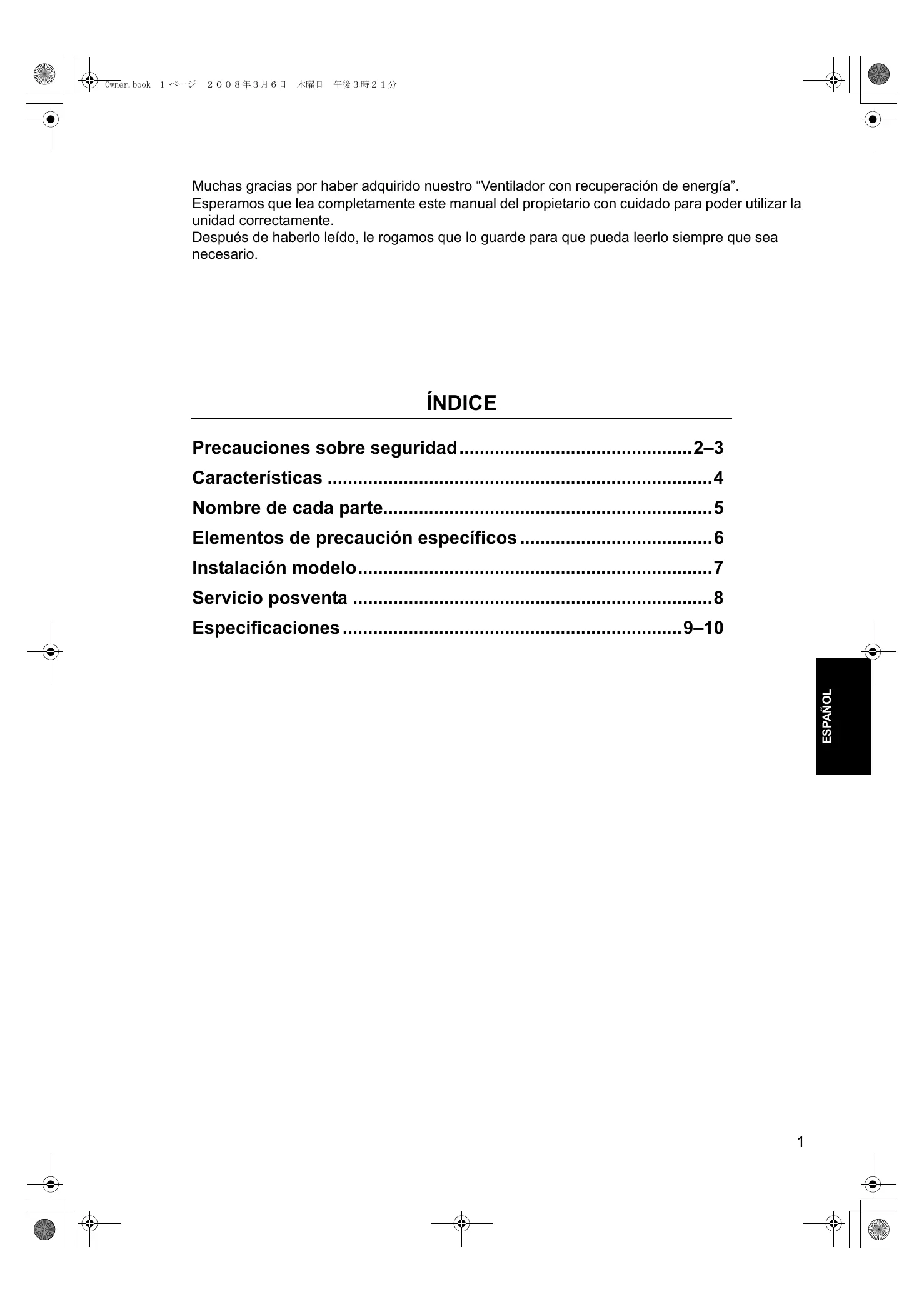

Ventiladores de intercambio calorífico Panasonic Manual del propietario

Muchasgraciasporhaberadquirido nuestro"Ventilador con recuperaciondeenergia".

Esperamos que lea Completely este manual del propietario con cuidado para poder usar la unidad correctamente.

Después de haberlo leído, le rogamos que lo guarde para quecoulda leerlo siempre que sea requisite.

ÍNDICE

Precauciones sobre seguidad 2-3

Characteristicas 4

Nombre de cada parte. 5

Instalacionmodelo. 7

Servicio posventa 8

Especificaciones 9-10

Este aparato no está diseñado para que lo utilizescen personas (o niños) con capacité física, sensorial o mental reducida, o con falta de experiencia y conocimientos, a menos que sea bajo la supervisión o conforme a las instrucciones de uso del aparato de una persona responsable de su seguridad.

Deberá impedirse a los niños que juguen con el aparato.

A continuación se describes los发展模式 en los que queremos orientar su atencion para lo que se supone que debe observar para evitarpeligos a los usuarios y other gente asio como la perdida de propidad.

Los grados de peligro o la gravidad de los daños que probablemente pueda occurrirodefido a un mal uso por ignorar las indicaciones esta catalogados por explicacion de la forma marcada a continuacion.

PELIGROSO	La columna con estamarca muestra“Peligro inminente de perdida de vida o lesión grave”.
ADVERTENCIA	La columna con estamarca muestra“Concebible perdida de vida o lesión grave”.
PRECAUCION	La columna con estamarca muestra“Probabilidad de daños o perdidas materiales solamente”.

Los tips de elementos a observar está catalogados por clarificación con los siguientes símbolos pictóricos. (Las MARCAS descritas abajo son ejentes.)

×	Estaindrónica pictórica muestra “Prohibido”.
!	Estaindrónica pictórica muestra “Ejecución forzada”.

Precauciones para la operación

PELIGROSO ■ No utilise launidad como aparato de circulación de aire para quemadores (estufas) de tipo abierto. Prohibido Cuando se utilizen estufas de gas o gasoil en el hogar, deben'utilarse equipo independiente para hacer circular el aire.

ADVERTENCIA ■ No inserte un dedo ni un palo en la admisión o la calidad de aire. Un ventilador girando a alta velocidad le herirá. Prohibido La Modifications del sistema está strictamente prohibida. Una practicia o reparación incorrectaoulda occasionar una fuga de agua, una descarga electrónica o un incendio. ● Cuando el sistemas necessities una reparación, consulte a su distribuidor.

■ Si hay una fuga de gas combustible de otros aparatos, vents la habitación abriendo lasVentanas. Si intenta utilizing launidad en tal situación, las chispas en los+puntos de contacto electrico podrán occasionar una explosión. ■ En la abertura de admisión de aire exteriordéberáponerseunamallo ocosa similar para impeder que pájaros, etc., interferieran con estaunities. Los nidos yotrosobjectossimilarlesdeberanserquitados. Estepodraccuidaruna falta de oxígenoen la habitación. ■ Si el cable electrico se daña,debáraseremplazado porel fabricanteousgente de serviceouuna personaequalificada similarparaevitarrunpeligro. ● Cuando el sistemas necessities una reparación, consulte a su distribuidor.

Precauciones para la operación

PRECAUCION

Está terminamente prohibido colocar un recipiente de gas o liquido combustible cerca de los ventiladores con recuperación de energia o rociarlos directamente con el gas o liquido.

Prohibido

Podría occasionar un incendio.

No utilise un voltaje fuera del nominal.

Prohibido

Podría occasionar un incendio o una descarga electrica.

No poderan colocarse aparatos de combustion de forma que queden directamente expuestos al viento de los ventiladores con recuperacion de energia.

Prohibido

Podría producirse una combustión imcompleta en los aparatos.

No expulse el aire directamente contra animales o plantas.

Prohibido

Es probable que ocasione un mal efecto en los animales y plantas.

No coloque un recipiente con agua encima de los ventiladores con recuperación de energia.

Prohibido

Si el agua se derrama, es probable que entre al interior de la unidad y estropee el aislamento electrico, resultando posiblemente en una descarga electrica.

No have con agua los ventiladores con recuperación de energia.

Mantenga el agua alejada

Podría occasionar una descarga electrica.

No maneje interruptores con las manos mojadas.

No toque con manos mojadas

Podría occasionar una descarga electrica.

Si los ventiladores con recuperación de energia no se van a utilizar durante un长大o periodo de tiempo,onga el disyuntor de circuito exclusivo en la posicion "OFF" (desactivado) por razones de seguridad.

Si deja connectada la corriente,
cualquier acumulación de polvo
podrá occasionar una generación de calor o un incendio.

Precauciones para la operación

PRECAUCION

El sistemas no deben ser utilizar nunca para ningún other fin que para el que ha sido fabricado tal como la conservación de alimentos, flora y fauna, dispositivos de precision u obras de arte.

• Podría occasionar un deterioro de los alimentos u otros problemas.

No incline los ventiladores con recuperación de energia al extraer laividad.

Prohibido

De lo contrario, es probable que agua que quede Dentro se derrame y moje los muebles yotras pertenencias.

• Pida a la-oficina de ventas o taller de ingeniería que le realice el trabajo.

Characteristicas principales

1. Ventilación con ahorro de energia

Gracias a la eficiente recuperacion de la energia tarmica perdida durante la ventilacion (carga impuesta por el aire exterior), podra ahorrar en tarifas de acondicionamento de aire.

1. Ahorro de espacio

Gracias a la drástica reducción de la energia impuesta por el aire exterior, usted pueda poner acondicionadores de aire más compactos en paralelo con la recuperación de energia tírmica.

1. Efacio de regulación de la humedad

En un modo de enfiambre, un aire del exterior altoamente humedo esTRAido prorimo a la atmosafera de la habitacion deshumedecida y despues se suministra. En un mode de calefacion, la humedad de la habitacion es transferida al aire exterior seco y despues se suministra.

1. Ventilación comfortable y consistente

La ventilación se realiza con la minima fluctuation possible de la temperature de una habitación. Como el escape y la admisión de aire se realizan simultáneamente, es possible realizar una ventilación estable incluso en una habitación muy hermética.

1. Efetu de aislamento sonoro

Los conductos de la unidad y el elemento de intercambio calorifico son caracteristicos del efecto de aislamento sonoro. De este modo, se impide que el ruido exterior pase al interior de la unidad y también que el sonido de la unidad salga, de forma que se pueda conservar el ambiente de la oficina o tienda.

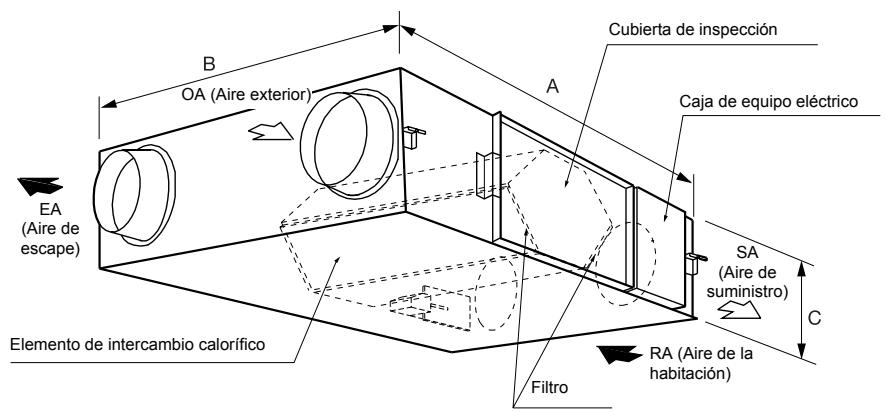

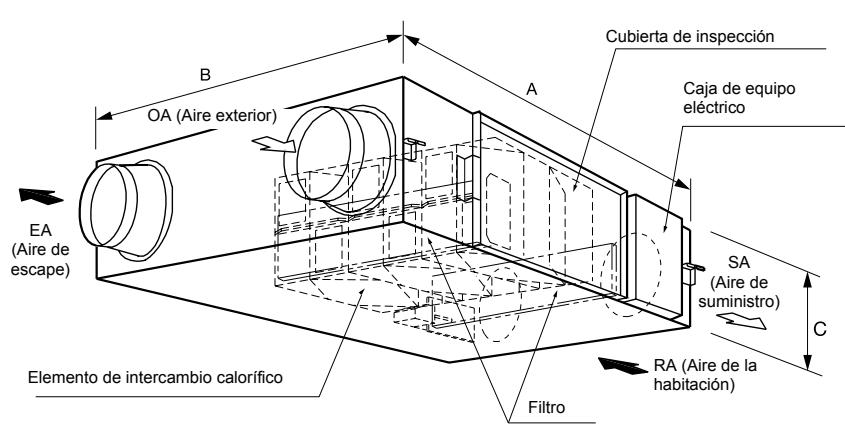

[Modelo N.°]

FY-250ZDY2

FY-350ZDY2

FY-500ZDY2

Unidad: mm

Modelo N.°	A	B	C
FY-250ZDY2	882	599	270
FY-350ZDY2	882	804	270
FY-500ZDY2	962	904	270
FY-800ZDY2	1322	884	388
FY-01KZDY2A/B	1322	1134	388

Nota: Las dimensiones de los accesos de suspENSION en techo no está incluidas.

[Modelo N.°]

FY-800ZDY2

FY-01KZDY2A/B

Comprobación del lugar de instalación

Estos ventiladores con recuperacion de energia han sido diseñados especialmente para utiliseros en ofecinas, salas de conferencias, etc.

Le rogamos que compruebe para asegurar de que ni la unidad principal ni la rejilla de entrada-salida estén instaladas en ninguno de los siguientes lugar.

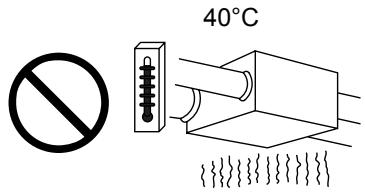

Lugares expuestos a altas temperatas o llama directa.

Evite instalar los ventiladores con recuperación de energia o la rejilla de entrada-salida en lugares que pueda alcanzar temperatas de 40^ o más.

La realizacion en conditiones de altas temperatas podra occasionar distorsion en el filtro o elemento de intercambio calorifico o quemarse el motor.

Lugares con mucha humedad.
No instale en lugares con mucha humedad tales como cuartos de bano.
Si lo hace podra occasionar una averia de la unidad o una descarga electrica.

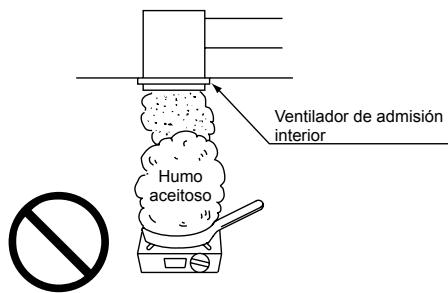

Lugarres con grancantidad de humo acietioso, tales como areas de preparacion de comidas.
La unidad quedarar inoperable si el bajo o el elemento de intercambio calorifico se obstruye con aceite.

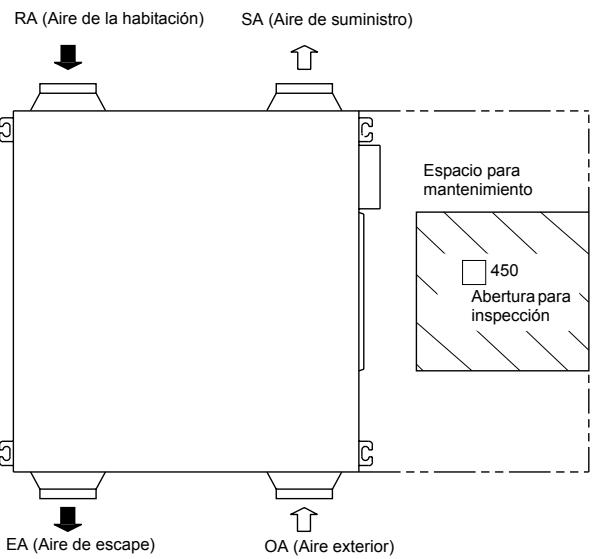

Asegúrese de proveer abertura para inspección de forma que se pueda realizar el mantenimiento del filtro y elemento de intercambio calorífico y los chequeos punctuales periodicos de launidad fácilmente.

(Consulte la Instalación modelo para ver el espacio del myself)

No instale la unidad en Lugares tales como plantas de maquinaria o químicas donde vaya a estar expuesta a gases nocivos que contengan acidos, álcali, de disolventes orgánicos, vapeores de pintura, etc.; a gases que contengan ingredientes corrosivos, o donde se vaya a producir niéblilla de polvo o aceite.

Si hubieraequalquiper problemaconcerniente allugar de instalacionde la unidad,lerogamosque consultoobiena la tiendaonde la adquirido bien al agente que se la instaló.

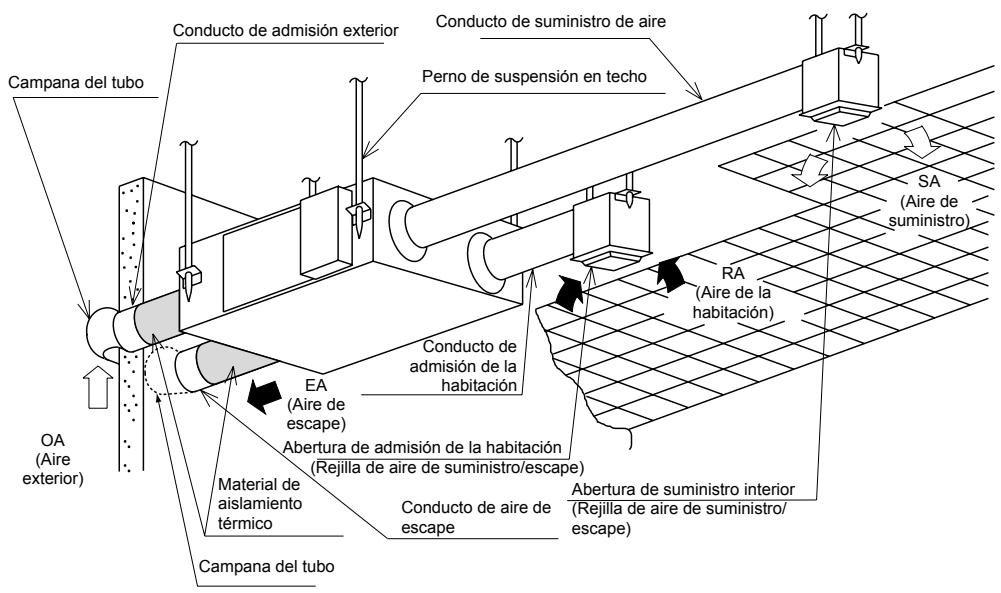

Cuando se utilizes

Asegúrese de utiliser siempre un FILTER. Si no lo hace PODRA occasionar una acumulación de polvo y sociedad sobre el elemento de intercambio calorífico, reduciendo su eficiency yøjándolo inutilizable.

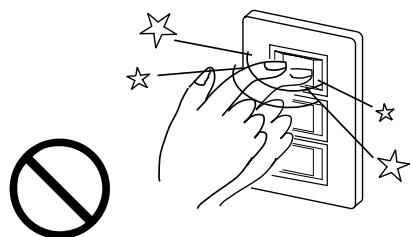

Opere el interruptor con firmeza. En particular, el cambio rápido de activado a desactivado occasionará no sólo una operación incorrecta de launidad, sino que además afectaradversamente al relé bajo del interruptor, y podrá dnilarlo.

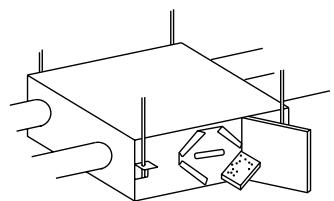

Tenga en cuenta que cuando instale el cuerpo de una unidad bocabajo, suindicacion impresa estara en posicion invertida.

• Utilice el interruptor de operación para operar la unidad.

0 (OFF)......la unidad se para.

1 (ON) ...... la unidad se pone en marcha.

• Utilice el interruptor de flujo de aire para-establishcer el flujo de aire deseado.

High........... Cambia a volumen de aire alto.

Low........... Cambia a volumen de aire bajo.

• Utilice el interruptor de selección de funciona para fjar el modo de ventilación.

Modo de ventilacion con recuperacion de energia ....El aire del exterior es sometido a un intercambio termico con aire de la habitacion para acercar su temperatura y humedad a la temperatura de la habitacion, antes de sacarlo a la habitacion.

Modo de ventilacion normal . Paraadir aire del exterior tal como es.

Solicitud de cheques国土资源ales
Para garantizar una segura y correcta uso, le recomendamos que considere hacer un contrato de mantenimiento. Para mas detalles, presunte a la tiendaonde compró la unidad, o al agente que la instaló.
Si piensa que está rota

Examine launidad como se muestra en la tabla de abajo, y si引来stral quialquier irregularidad, párela inmediamente y póngase en contacto con la tienda sobre la compró o el agente que se la instaló para solicitar servicios (o consultar).

Síntoma	Dónde mirar
●No hay activités, incluso cuando el interruptor está activado. ●No sale aire.	●¿Está el fusible fundido o desactivado el disyuntor? ●¿Está desconectada la alimentación? ●Compruebe si hay polvo o no en los filtros y elemento de intercambio calorífico. (Limpie de acuerdo con el Manual de mantenimiento.)

Especillasiones

Modelo N.° Elemento	FY-250ZDY2
Toma de corriente	220-240V~50Hz/220V~60Hz
Modo de ventilación	Ventilador con recuperación de energia			Ventilación normal
Muesca	(Alto extra)	Alto	Bajo	(Alto extra)	Alto	Bajo
Entrada (W)	104-119/128	99-114/118	79-90/78	103-119/128	98-114/118	79-90/77
Volumen de aire (m3/h)	250/250	250/250	170/135	250/250	250/250	170/135
Presión estática externa (Pa)	90/125	80/100	37/30	90/125	80/100	37/30
Ruido (dB)	27-28/28	26-27/26	21-22/21	27-28/28	26,5-27,5/26,5	21,5-22,5/21,5
Eficacia del intercambio de temperatura (%)	75/75	75/75	77/78	—	—	—
Dimensiones (mm)	Anchura 882 x Profundidad 599 x Altura 270
Peso (kg)	29

Modelo N.° Elemento	FY-350ZDY2
Toma de corriente	220-240V~50Hz/220V~60Hz
Modo de ventilación	Ventilador con recuperación de energia			Ventilación normal
Muesca	(Alto extra)	Alto	Bajo	(Alto extra)	Alto	Bajo
Entrada (W)	137-154/178	124-137/149	117-128/132	133-151/176	119-132/145	113-125/131
Volumen de aire (m3/h)	350/350	350/350	280/240	350/350	350/350	280/240
Presión estática externa (Pa)	95/155	65/90	42/43	95/155	65/90	42/43
Ruido (dB)	31-32/33	29-30/30	25-26/22	31-32/33	30-31/30	26-27/23
Eficacia del intercambio de temperatura (%)	75/75	75/75	77/79	—	—	—
Dimensiones (mm)	Anchura 882 x Profundidad 804 x Altura 270
Peso (kg)	37

Modelo N.° Elemento	FY-500ZDY2
Toma de corrente	220–240V~50Hz/220V~60Hz
Modo de ventilación	Ventilador con recuperación de energia			Ventilación normal
Muesca	(Alto extra)	Alto	Bajo	(Alto extra)	Alto	Bajo
Entrada (W)	188-214/244	169-188/202	151-166/162	184-210/243	161-182/196	145-164/161
Volumen de aire (m3/h)	500/500	500/500	370/310	500/500	500/500	370/310
Presión estática externa (Pa)	105/165	70/85	38/33	105/165	70/85	38/33
Ruido (dB)	33-34/35	31-32/31	25-26/23	34-35/36	32-33/33	26,5-27,5/24
Eficacia del intercambio de temperatura (%)	75/75	75/75	77/79	—	—	—
Dimensiones (mm)	Anchura 962 x Profundidad 904 x Altura 270
Peso (kg)	43
Modelo N.° Elemento	FY-800ZDY2
Toma de corriente	220-240V~50Hz/220V~60Hz
Modo de ventilación	Ventilador con recuperación de energia			Ventilación normal
Muesca	(Alto extra)	Alto	Bajo	(Alto extra)	Alto	Bajo
Entrada (W)	316-347/424	309-329/391	302-327/347	309-337/417	300-325/387	297-316/346
Volumen de aire (m3/h)	800/800	800/800	650/575	800/800	800/800	650/575
Presión estática externa (Pa)	140/190	110/100	70/50	140/190	110/100	70/50
Ruido (dB)	38-39/39	36,5-37,5/36	32-34/31	38,5-39,5/39,5	37-38/37	33-35/31
Eficacia del intercambio de temperatura (%)	75/75	75/75	76/77	—	—	—
Dimensiones (mm)	Anchura 1322 x Profundidad 884 x Altura 388
Peso (kg)	71

Modelo N.° Elemento	FY-01KZDY2A
Toma de corriente	220–240V~50Hz
Modo de ventilación	Ventilador con recuperación de energia			Ventilación normal
Muesca	(Alto extra)	Alto	Bajo	(Alto extra)	Alto	Bajo
Entrada (W)	399-445	360-399	332-367	392-438	358-392	329-362
Volumen de aire (m3/h)	1000	1000	810	1000	1000	1000
Presión estática externa (Pa)	90	55	35	90	55	35
Ruido (dB)	37,5-38,5	36-37	31-33	38-39	36,5-37,5	31,5-33,5
Eficacia del intercambio de temperatura (%)	75	75	76	—	—	—
Dimensiones (mm)	Anchura 1322 x Profundidad 1134 x Altura 388
Peso (kg)	83

Modelo N.° Elemento	FY-01KZDY2B
Toma de corriente	220-240V~60Hz
Modo de ventilación	Ventilador con recuperación de energia			Ventilación normal
Muesca	(Alto extra)	Alto	Bajo	(Alto extra)	Alto	Bajo
Entrada (W)	519	429	339	516	426	339
Volumen de aire (m3/h)	1000	1000	700	1000	1000	700
Presión estática externa (Pa)	110	40	20	110	40	20
Ruido (dB)	40	37,5	30	40,5	38,5	31,5
Eficacia del intercambio de temperatura (%)	75	75	76	—	—	—
Dimensiones (mm)	Anchura 1322 x Profundidad 1134 x Altura 388
Peso (kg)	83

(Nota) Los values nominales Mentionados arriba muestran los values bajo la presión estática externa.
(Solamente el nivel de ruido muestra el valor bajo presión estática externa: 0Pa)
El nivel de ruido deben ser medido a 1,5 m por bajo del centro de la unidad. (Debera ser medido en una habitacion acustica.)

Obrigado por ter adquirido o "Ventilador de permutacao de calor".

Manter o ventilador afastado da agua

1 (ON) (LIGADO) ....activa o ventilador.

• Utilize o interruptor de fluxo de ar para definir o fluxo de ar pretended.

Modo de ventilacao normal. Paraadirar livre como está.
