BEDIENUNGSANLEITUNG FY250ZDY2 PANASONIC

Installationsanleitungist gesondertbeigelegt.

Panasonic Lüftungsgerät mit Wärmerückgewinnung Bedienungsanleitung

Installation de l'ordinateil 7

Vielen Dank, dass Sie sich für den Kauf unseres „Energiegewinnungs-Ventilator“ entschieden haben.

Lesen Sie diese Bedienungsanleitung sorgfältig durch, damit Sie das Gerät ordnungsgemäß bedienen konnen.

Bewahren Sie die Anleitung nach der Lekture zum späteren Nachschlagen sorgfältig auf.

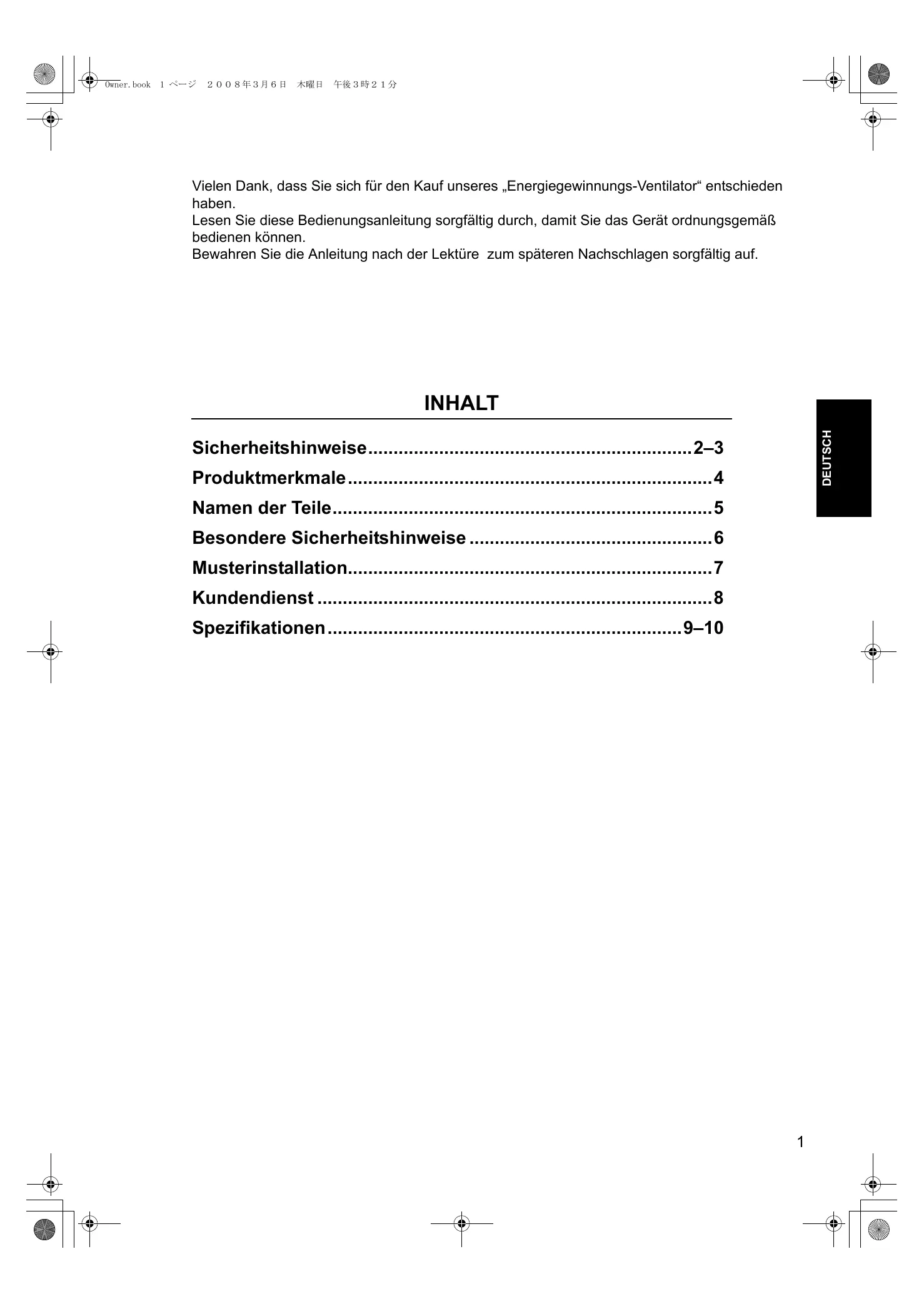

INHALT

Sicherheitshinweise 2-3

Produktmerkmale 4

Namen der Teile 5

Besondere Sicherheitshinweise 6

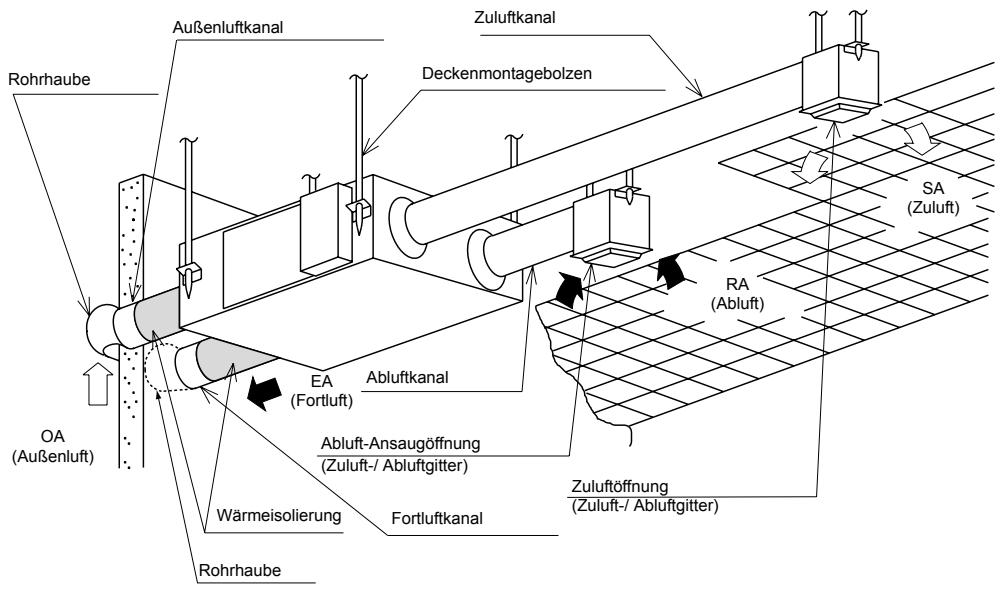

Musterinstallation 7

Kundendienst 8

Spezifikationen 9-10

Dieses Gerät darf nicht von Personen verwendet werden (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung bzw. mangelndem Wissen, es sei dess, sie werden damit überwacht oder in die Verwendung des Geräts durch eine Person eingewiesen, die zuständig für ihre Sicherheit ist.

Kinder dürfen nicht unbeaufsichtigt bleiben, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Wir bitten Sie, die folgenden Hinweise unbedingt zu befolgen, um Gefahren fur Personen und Eigentum zu vermeiden.

Die Gefahren- bzw. Schadenskategorien, die bei Nichtbefolgung der Sicherheitshinweise eintreten konnen, sind zur Erläuterung beschrieben.

! GEFAHR	Die Spalte mit diesen Symbol weist auf „drohende Lebensgefahr und das Risiko schwerer Verletzungen“ hin.
! WARNING	Die Spalte mit diesen Symbol weist auf „unmittelbare Lebensgefahr und das Risiko schwerer Verletzungen“ hin.
! VORSICHT	Die Spalte mit diesen Symbol weist auf „Mögliche Schäden und materielle Verluste“ hin.

Die zu befolgenden Punkte sind zur Verdeutlichung in Kategorien mit den folgenden Symbolen eingeteilt. (Die nachfolgend beschriebenen Zeichen sind Muster.)

Dieses Symbol bedeutet „Verboten“.

Dieses Symbol bedeutet „Unbedingt Befolgen“.

Sicherheitshinweise für den Betrieb

GEFAHR ■ Nicht zur Luftzirkulation für offene Brenner (Öfen) verwenden. Verboten Wenn Sie im Wohnbereich Gas- oder Ölfen verwenden, müssen für die Luftzirkulation separate Geräte verwendet werden.

WARNING ■ Stecken Sie[weder ihre Finger noch Gegenstände in den Luftelinlass oder Luftauslass. Verboten Si konnen von demchnell drehendenVentilator verletzt werden. Änderungen am System sind strengverboten.

■ Wenn brennbare Gase aus anderen Einrichtungen austreten, lüssen Sie den Raum durch Öffnen der Fenster. ■ Wenn Sie in thisem Fall das Gerät weiter betreiben, besteht Explosionsgefahr durch Funkenbildung an den Kontakten. ■ Die Außenluftöflnung muss auf geeignete Weise mit einem Gitter abgedeckt werden, damit keine Vögel oder andere Tiere in das Gerät eindringen.

■ Bei ungewöhnlichen Bedingungen bzw. Störungen (versengter Geruch u.a.) stoppen Sie den Betrieb unverzüglich, und schalten Sie den eigenen Schutzschalter aus.

Wenn Sie das Gerät weiter betreiben, ohne die Ursache der Störung zu beheben, können elektrische Schläge oder Brand verursacht werden.

• Bei erforderlichen Reparaturen wenden Sie sich an ihren Handler.

Demontage verboten

Unsachgemäße
Reparaturen können
Wasserschäden,
elektrische Schläge oder Brände verursachen.

Beierforderlichen

Reparaturen wenden Sie sich an. Ihren Handler.

Nester und andere Fremdkörper,müssen entfernt werden.Anderenfalls kõnnte Sauerstoffmangel im Raum entstehen.

• Wenn das Stromkabel beschädigt wird, muss es vom Hersteller, dessen Kundendienst oder von sonstigem qualifizierten Fachpersonal ausgewechselt werden, um Gefahren abzuwenden.

Sicherheitshinweise für den Betrieb

VORSICHT

Es ist streng untersagt, einen Behälter mit brenbarem Gas oder einer brenbaren Flüssigkeit neben den Energiegewinnungs-Ventilatoren zuplatzieren oder sie direkt mit dem Gas oder der Flüssigkeit zu besprühen.

Esbesteht Brandgefahr.

■ Verbrennungseinrichtungen dürfen nicht so platziert werden, dass sie direkt dem Wind der Energiegewinnungs-Ventilatoren ausgesetzt sind.

Verboten

Es besteht die Gefahr unvollständiger Verbrennung im Gerät.

■ Vermeiden Sie es, Pflanzen oder Tiere dem Luftstrom auszusetzen.

Verboten

Dies konnte Gesundheit und Wachstum der Tiere und Pflanzen beeinträchtigen.

Stellen Sie keinen Wasserbehälter auf die Energiegewinnungs-Ventilatoren.

Verboten

Verschüttetes Wasser kann in das Geräteindringen, die Isolation beeinträchtigen und elektrische Schlage verursachen.

■ Wischen Sie die Energiegewinnungs-Ventilatoren nicht mit Wasser ab.

Wasser fernhalten

Es besteht die Gefahr elektrischer Schläge.

Bedieren Sie die Schalter nicht mit nassen Händen.

Nasse Händefernhalten

Es besteht die Gefahr elektrischer Schläge.

• Wenn die Energiegewinnungs-Ventilatoren über einen längeren Zeitraum nicht verwendet werden, ist der Schutzschalter in die Aus-Position „OFF" zu bringen.

Wenn das Gerät eingeschaltet bleibt, kann durch Staubansammlungen Hitze oder Brand entstehen.

Sicherheitshinweise für den Betrieb

VORSICHT

■ Benutzen Sie das Gerät nicht zweckentfremdet, z.B. zur Konservierung von Lebensmitteln, Pflanzen oder Tieren, Prazisionsinstrumenten oder Kunstwerken.

Lebensmittel bzw. entsprechende andere Güter konnten anderenfalls verderben.

■ Kippen Sie die Energiegewinnungs-Ventilatoren nicht, wenn Sie die Einheit entfern.

Verboten

Anderenfalls konnte Kondenswasser austreten und Wasserschäden verursachen.

Beauftragen Sie ihren Handler oder einen Elektrofachbetrieb mit den Arbeiten.

Hauptmerkmale

1. Energiesparende Luflung

Dank der effizienten Rückgewinnung der beim Lüften abgeführten Wärme (durch kalte Außenluft) sparen Sie Kosten.

1. Kostenungstige Anlage

Dank der drastischen Reduzierung des Wärmeverlusts durch Außenluft konnen Klimaanlagen bei gleichzeitiger Wärmerückgewinnung kompakter werden.

1. Regelung der Luftfeuchigkeit

Im Kuhlbetrieb wird die feuchte Außenluft entsprichend der Raumluft getrocknet und dem Raum zugeführ. Im Wärmebetrieb wird die Feuchtigkeit der Raumluft auf die getrocknete Außenluft übertragen und zugeführ.

1. Komfortable und kontinuierliche Luftung.

Die Luftung ist mit gingemöglichen Änderungen der Raumtemperatur möglich. Da Luftzufahr und Luftabfuhr gleichzeitig erfolgen, ist auch in relativ luftdichten Räumen eine stabile Luftung möglich.

1. Schalldämpfung

Die Lüftungskanäe und Wärmetauscher-Elemente des Geräts besitzen schalldämpfende Eigenschaften. Der Aufbau verhindert, dass Außereräusche in das Gerät eindringen oder Gerausche aus dem Gerät nach außen dringen. Auf diese Weise wird eine ruhige Buro- oder Geschäftsmosphere gewährleistet.

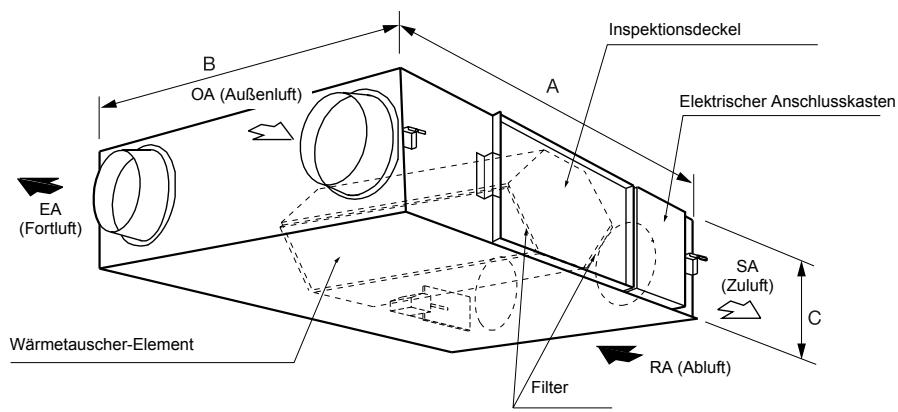

[Modell-Nr.]

FY-250ZDY2

FY-350ZDY2

FY-500ZDY2

Einheit: mm

Modell-Nr.	A	B	C
FY-250ZDY2	882	599	270
FY-350ZDY2	882	804	270
FY-500ZDY2	962	904	270
FY-800ZDY2	1322	884	388
FY-01KZDY2A/B	1322	1134	388

Anmerkung: Die Abmessungen der Deckenmontagevorrichtung sind nicht einberechnet.

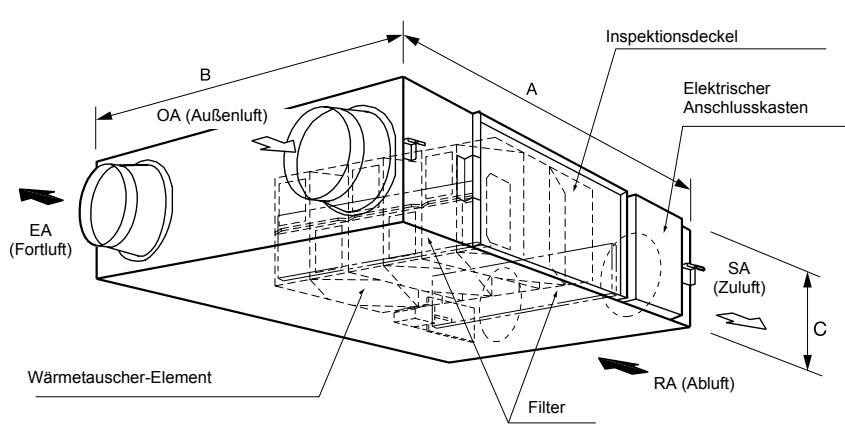

[Modell-Nr.]

FY-800ZDY2

FY-01KZDY2A/B

Überprüfung des Installationsstandorts

These Energiegewinnungs-Ventilatoren wurden speziell für die Verwendung in Büros, Konferenzräumen usw. entwickelt. Vergewissem Sie sich, dass weder das Hauptgerät, noch die Einlass-/Auslassgitter an folgenden Standorten installiert sind.

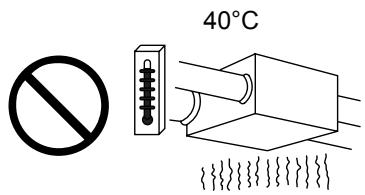

Orte, die hohen Temperaten oder offen den Flammenausgesetzt sind. Installieren Sie die Energiegewinnungs-Ventilatoren oder das Einlass-/Auslassgitter nicht in Umgebungen mit einer Temperatur über 40^ Hohe Temperatur konnen zu Verformungen am Filter und Wärmetauscher sowie zum Durchbrennen des Motors führen.

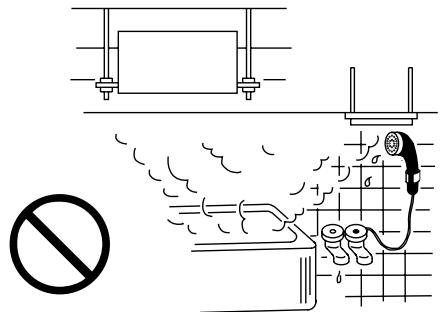

Orte mit hoher Luftfeuchtigkeit.
Installieren Sie das Gerät nicht an feuchten Orten (z.B. Badezimmer).
Andernfalls kann das Gerät ausfallen, und es besteht die Gefahr elektrischer Schläge.

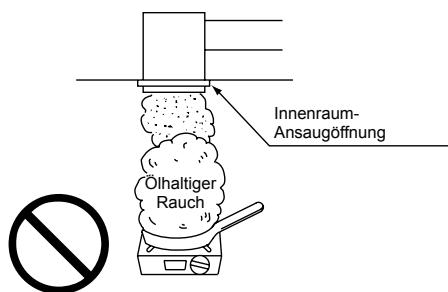

Orte, die größeren Mengen von ölhaltigem Rauch ausgesetzt sind (z.B. Kuchen). Wenn Filter oder Wärmetauscher mit Öl verkleben, wird das Gerät unbrauchbar.

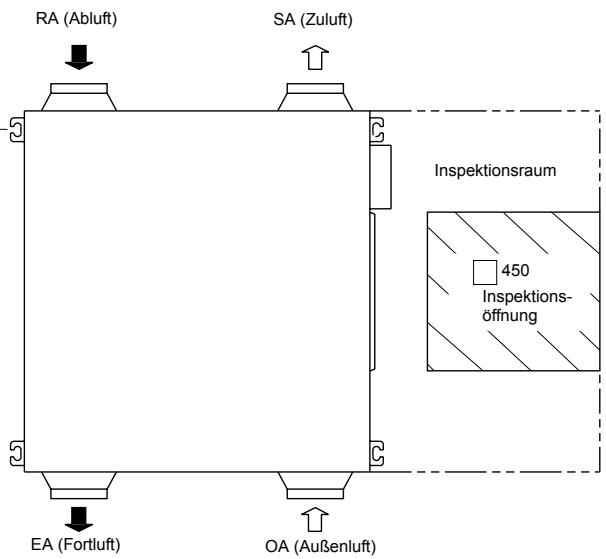

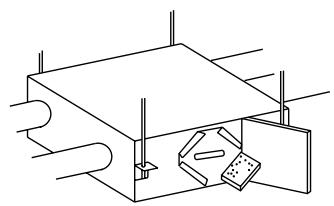

Vergewissem Sie sich, dass eine Inspektionssöffnung vorhanden ist, damit Filter und Wärmetauscher muhelos gewartet und regelmäßig überprüft werden können. (Die Abstände finden Sie unter „Musterinstallation".)

Installieren Sie das Gerät nicht an Standorten mit Maschinen oder chemischen Anlagen, die schädliche Gase (saure, alkalische Gase, organische Lösungsmittel, Farbdämpfe, korrosive Bestandteile usw.), Staub oder Öldämpfe abgeben.

Wenn Sie Probleme mit dem Standort oder mit der Installation des Geräts haben, wenden Sie sich entweder ihren Handler oder an den Vertreter, der das Gerät installiert hat.

Beider Bedienung

Verwenden Sie stets einen Filter.
Bei fehlendem Filter bilden sich am Wärmetauscher Staub- und Schmutzablagerungen, die die Effizienz verringn undihn wirkungslos machen.

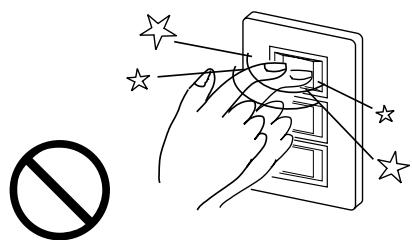

Bedienen Sie den Schalter sicher. Plötzliches Ein- und Ausschalten führt nicht nur zu unsachgemäßem Betrieb des Gerats sondern kann auch das Relais im Schalter beeinträchtigen oder beschädigen.

Beachten Sie bei der umgekehrten Montage, dass die aufgedruckten Angaben in umgekehrter Lage zu setzen sind.

Betriebsarten

Bedienen Sie das Gerät mit dem Betriebsschalter.

0 (AUS) Gerät ist ausgeschaltet.

1 (EIN) Gerat ist in Betrieb.

• Mit dem Luftstromschalter stellen Sie den gewünschten Luftstrom ein.

High (Hoch)...... Hohes Luftvolumen.

Low (Niedrig).... Geringes Luftvolumen.

• Mit dem Funktionswahlschalter wahren Sie die Betriebsart aus.

Modus der Energiegewinnungs-Ventilation.....Temperatur und Feuchtigkeit der Außenluft werden im Wärmetauscher der

Raumluft angeglichen, bevor sie dem Raum zugeführrt wird.

Normalbetrieb. Außenluft wird unverändert zugeführrt.

Wartungsvertrag

Um einen sicheren, korrekten Betrieb zu gewährleisten, empfehlen wir Ihnen, einen Wartungsvertrag abschieden. Näheres erfahren Sie bei Ihr hem Handlcr oder bei dem Fachbetrieb, der das Gerat installiert hat.

Wenn Probleme auftreten

Prufen Sie das Gerät nach den Angaben der folgenden Tabelle. Wenn Sie Störungen finden, schalten Sie das Gerät sofort aus, und beauftragen Sie ihren Handler oder den Fachbetrieb, der das Gerät installiert hat, mit der Reparatur (oder让他们 sich beraten).

Symptom	Maßnahme
● Keine Aktivität, auch wenn der Schalter eingeschaltet ist.	● Ist die Sicherung durchgebrannt oder der Schutzschalter unterbrochen?
● Keine Luft strömt aus.	● Liegt keine Spannung an?
	● Prüfen Sie, ob Filter und Wärmetauscher-ELEMENTe mit Staub verstopt sind. (Reinigen Sie die Komponenten gemäß Wartungshandbuch.)

Spezifikationen

Model-Nr. Detail	FY-250ZDY2
Spannungsquelle	220-240V~50Hz/220V~60Hz
Betriebsart	Energiegewinnungs-Ventilator			Normallüfung
Stufe	(Extra Hoch)	Hoch	Niedrig	(Extra Hoch)	Hoch	Niedrig
Leistungsaufnahme (W)	104-119/128	99-114/118	79-90/78	103-119/128	98-114/118	79-90/77
Luftvolumen (m3/h)	250/250	250/250	170/135	250/250	250/250	170/135
Statischer Außendruck (Pa)	90/125	80/100	37/30	90/125	80/100	37/30
Geräuschpegel (dB)	27-28/28	26-27/26	21-22/21	27-28/28	26,5-27,5/26,5	21,5-22,5/21,5
Wirkungsgrad der Wärmerückgewinnung (%)	75/75	75/75	77/78	—	—	—
Abmessungen (mm)	Breite 882 x Tiefe 599 x Höhe 270
Gewicht (kg)	29

Model-Nr. Detail	FY-350ZDY2
Spannungsquelle	220-240V~50Hz/220V~60Hz
Betriebsart	Energiegewinnungs-Ventilator			Normallüfung
Stufe	(Extra Hoch)	Hoch	Niedrig	(Extra Hoch)	Hoch	Niedrig
Leistungsaufnahme (W)	137-154/178	124-137/149	117-128/132	133-151/176	119-132/145	113-125/131
Luftvolumen (m3/h)	350/350	350/350	280/240	350/350	350/350	280/240
Statischer Außendruck (Pa)	95/155	65/90	42/43	95/155	65/90	42/43
Geräuschpegel (dB)	31-32/33	29-30/30	25-26/22	31-32/33	30-31/30	26-27/23
Wirkungsgrad der Wärmerückgewinnung (%)	75/75	75/75	77/79	—	—	—
Abmessungen (mm)	Breite 882 x Tiefe 804 x Höhe 270
Gewicht (kg)	37

Model-Nr. Detail	FY-500ZDY2
Spannungsquelle	220-240V~50Hz/220V~60Hz
Betriebsart	Energiegewinnungs-Ventilator			Normallüfung
Stufe	(Extra Hoch)	Hoch	Niedrig	(Extra Hoch)	Hoch	Niedrig
Leistungsaufnahme (W)	188-214/244	169-188/202	151-166/162	184-210/243	161-182/196	145-164/161
Luftvolumen (m3/h)	500/500	500/500	370/310	500/500	500/500	370/310
Statischer Außendruck (Pa)	105/165	70/85	38/33	105/165	70/85	38/33
Geräuschpegel (dB)	33-34/35	31-32/31	25-26/23	34-35/36	32-33/33	26,5-27,5/24
Wirkungsgrad der Wärmerückgewinnung (%)	75/75	75/75	77/79	—	—	—
Abmessungen (mm)	Breite 962 x Tiefe 904 x Höhe 270
Gewicht (kg)	43
Model-Nr. Detail	FY-800ZDY2
Spanningsquelle	220-240V~50Hz/220V~60Hz
Betriebsart	Energiegewinnungs-Ventilator			Normalluftung
Stufe	(Extra Hoch)	Hoch	Niedrig	(Extra Hoch)	Hoch	Niedrig
Leistungsaufnahme (W)	316-347/424	309-329/391	302-327/347	309-337/417	300-325/387	297-316/346
Luftvolumen (m3/h)	800/800	800/800	650/575	800/800	800/800	650/575
Statischer Außendruck (Pa)	140/190	110/100	70/50	140/190	110/100	70/50
Geräuschpegel (dB)	38-39/39	36,5-37,5/36	32-34/31	38,5-39,5/39,5	37-38/37	33-35/31
Wirkungsgrad der Wärmerückgewinnung (%)	75/75	75/75	76/77	—	—	—
Abmessungen (mm)	Breite 1322 x Tiefe 884 x Höhe 388
Gewicht (kg)	71

Model No. Item	FY-01KZDY2A
Power Source	220-240V~50Hz
Ventilation Mode	Energiegewinnungs-Ventilator			Normallüftung
Notch	(Extra Hoch)	Hoch	Niedrig	(Extra Hoch)	Hoch	Niedrig
Input (W)	399-445	360-399	332-367	392-438	358-392	329-362
Air Volume (m3/h)	1000	1000	810	1000	1000	1000
External Static Pressure (Pa)	90	55	35	90	55	35
Noise (dB)	37,5-38,5	36-37	31-33	38-39	36,5-37,5	31,5-33,5
Temperature Exchange Efficiency (%)	75	75	76	—	—	—
Dimensions (mm)	Width 1322 x Depth 1134 x Height 388
Weight (kg)	83

Model-Nr. Detail	FY-01KZDY2B
Spanningsquelle	220-240V~60Hz
Betriebsart	Energiegewinnungs-Ventilator			Normallüfung
Stufe	(Extra Hoch)	Hoch	Niedrig	(Extra Hoch)	Hoch	Niedrig
Leistungsaufnahme (W)	519	429	339	516	426	339
Luftvolumen (m3/h)	1000	1000	700	1000	1000	700
Statischer Außerdruck (Pa)	110	40	20	110	40	20
Geräuschpegel (dB)	40	37,5	30	40,5	38,5	31,5
Wirkungsgrad der Wärmerückgewinnung (%)	75	75	76	—	—	—
Abmessungen (mm)	Breite 1322 x Tiefe 1134 x Höhe 388
Gewicht (kg)	83

(Anmerkung) Die o.g. Nennwerte gelten für den statischen Außendruck.

(Nur der Gerauschpegel zeigt den Wert bei statischem Aufsendruck von: 0Pa)

Der Gerauschpegel wird 1,5 m unterhalb der Gerätemitte gesessen. (Am Schallraum gesessen.)
