L-3126 - Máquina de lavar EDESA - Manual de utilização gratuito

Tipo de Produto	Máquina de Lavar
Marca	Edesa
Modelo	L-3126
Capacidade	7 kg
Velocidade de Centrifugação	1200 rpm
Classe Energética	A++
Dimensões (A x L x P)	85 cm x 60 cm x 55 cm
Peso	70 kg
Tensão	220-240 V
Frequência	50 Hz
Pressão da Água	0.5-8 bar
Número de Programas	15
Programas Principais	Algodão, Sintéticos, Delicados, Lavagem Rápida, Eco, Lã, Lavagem à Mão, Centrifugação, Escoamento, Enxaguamento
Características	Início Diferido, Bloqueio de Segurança para Crianças, Sensor de Carga, Controlo de Espuma, Controlo de Desequilíbrio, Proteção contra Sobreaquecimento, Proteção contra Transbordamento
Ecrã	LED Digital
Material do Tambor	Aço Inoxidável
Nível de Ruído (Lavagem)	59 dB
Nível de Ruído (Centrifugação)	77 dB
Consumo de Água	45 L por ciclo
Consumo Anual de Energia	200 kWh

Perguntas frequentes - L-3126 EDESA

Como instalar a máquina de lavar?

Certifique-se de que a máquina está numa superfície nivelada e resistente. Remova os parafusos de transporte, ligue a mangueira de entrada de água a uma torneira com rosca de 3/4 e ligue a mangueira de drenagem a um tubo de escoamento ou lava-loiça. Ligue a uma tomada com ligação à terra. Consulte o guia de instalação para mais detalhes.

Que tipo de detergente devo usar?

Use detergente de alta eficiência (HE) para máquinas de carga frontal. Para melhores resultados, siga as recomendações de dosagem do fabricante do detergente. Evite usar demasiado detergente para evitar excesso de espuma.

Como limpar o tambor?

Execute uma lavagem a quente vazia (90°C) com um produto de limpeza do tambor ou uma chávena de vinagre branco a cada 2-3 meses. Limpe a vedação da porta e a gaveta do detergente regularmente para prevenir bolor.

Porque é que a minha máquina não arranca?

Verifique se a porta está bem fechada, o fornecimento de água está ligado e o cabo de alimentação está ligado. Além disso, certifique-se de que o bloqueio de segurança para crianças não está ativado. Se o problema persistir, consulte o visor de códigos de erro.

Como ativar o bloqueio de segurança para crianças?

Prima e mantenha premido o botão de bloqueio para crianças (se disponível) durante 3-5 segundos até o indicador acender. Repita para desativar. Isto evita premir acidentalmente botões durante o funcionamento.

O que significam os códigos de erro?

Códigos comuns: E01 = falha no bloqueio da porta, E02 = problema de entrada de água, E03 = problema de drenagem, E04 = transbordamento. Consulte a secção de resolução de problemas do manual para códigos específicos e soluções.

Posso atrasar a hora de início?

Sim, utilize a função de início diferido (normalmente um botão ou seletor). Defina o atraso desejado até 24 horas. A máquina arrancará automaticamente após o atraso definido.

Como limpar a gaveta do detergente?

Remova a gaveta premindo a alavanca de libertação. Lave-a com água morna e uma escova macia. Limpe o compartimento interior com um pano húmido. Reinsira completamente após secar.

Porque é que o ciclo de centrifugação não funciona?

Verifique se a carga está desequilibrada (redistribua a roupa) ou se um programa de baixa centrifugação está selecionado. Certifique-se de que a mangueira de drenagem não está torcida. Além disso, a definição de velocidade de centrifugação pode estar ajustada para sem centrifugação.

Como limpar o filtro da bomba de drenagem?

Localize a tampa do filtro (normalmente no canto inferior direito). Coloque um pano, abra a tampa e desenrosque o filtro. Remova os resíduos, limpe e recoloque. Certifique-se de que a máquina está desligada e desplugada antes de limpar.

MANUAL DE UTILIZADOR L-3126 EDESA

INSTALAÇÃO E MONTAGEM 30 - 35

UTILIZAÇÃO DA MÁQUINA E CONSELHOS PRÁTICOS 36 - 46

MANUTENÇÃO E LIMPEZA DA MÁQUINA 47 - 49

SEGURANÇA E SOLUÇÃO DE PROBLEMAS 50 - 52

ADVERTÊNCIAS SOBRE O MEIO AMBIENTE 53

DEUSTSCH 54

EINBAU UND MONTAGE 54 - 59

Compartimento de Prelavado

Compartimento de Lavado

Compartimento Aditivo líquido (suavizantes,...)

- La lavadora está mal nivelada.

FAGOR LUSITANA LDA, garante o produto cujos dados de identificação constam no presente certificado, pelo período de um ano, contados da data de compra, contra qualquer defeito de fabrico, sempre que o aparelho se destine exclusivamente a uso doméstico.

Durante o citado prazo, esta garantia cobre a reparação do aparelho e a substituição de peças defeituosas, quando efectuadas por um técnico concessionário autorizado pela marca.

ESTE CERTIFICADO DEVE SER EXIBIDO ACOMPANHADO DA FACTURA DE COMPRA do aparelho quando de qualquer intervenção.

NOTA: Todos os nossos técnicos esao munidos com um cartao do Servicio Oficial de Marca. No seu próprio interesse exija a sua identificação.

Válido só para PORTUGAL EDESA, S. COOP.

Avenida Cervantes, 45

48970 BASAURI (VIZCAYA)

1 DESEMBALAGEM E DESBLOQUEIO DA MÁQUINA DE LAVAR

DESEMBALAGEM

a Solte os parafusos que sujeitam as placas de plástico à parte posterior da máquina de lavar.
b Solte os 3 parafusos de bloqueio e retire-os.
c Cubra os orifícios com as placas de plástico anteriormente retiradas.

Guarde os parafusos de bloqueio para uma eventual mudança.

2

CONEXÃO À REDE DE ÁGUA E NIVELAÇÃO

No interior do tambor encontrará o tubo de entrada de água:

a Conecte a extremidade curva do tubo na entrada enrosque a electroválvula situada na parte posterior da máquina.
b Conecte o outro extremo do tubo à torneira. Uma vez realizada a operação aperte bem a porca de conexão.

Recomenda-se dispor de uma saída fixa de escoamento a uma distância do chão de 50 a 70 cm.

Evite que o tubo de escoamento fique muito apertado, que tenha dobras ou estrangula-mentos.

É importante que a curva do tubo fique bem fixa na saída para evitar a queda e o consequente risco de inundação.

Se a sua máquina de lavar admite a entrada de água quente, conecte o tubo com rosca encarnada à torneira de água quente, e à electroválvula com filtro de cor encarnada.

3

NIVELAMENTO

Nivele a máquina de lavar operando sobre os pés reguláveis, conseguirá reduzir o nível de ruído e evitar movimentos durante a lavagem.

Consulte a placa de características situada no óculo da máquina de lavar antes de realizar as conexões eléctricas. Assegure-se de que a tensão que chega à base da tomada eléctrica é a que aparece na placa.

Não retire a placa de características, os dados que contém são importantes.

É muito importante que a máquina de lavar seja conectada a uma tomada com ligação de terra.

A instalação eléctrica, tomada eléctrica, tomada de corrente, fusíveis ou interruptor automático e contador devem estar dimensionados para a potência máxima indicada na placa de características.

Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo ou conjunto especial a fornecer pelo fabricante ou pelo serviço pós-venda.

5 COLOCAÇÃO DE PAINÉIS

De forma simples, pode colocar na porta da máquina de lavar painéis e revestimentos decorativos para combinar com os móveis da sua cozinha. Estes painéis de revestimento não podem ter uma espessura superior a 5 mm.

a Solte os parafusos das dobradiças e, com um movimento lateral, desmonte a porta da máquina de lavar.

b Retire o quadro de protecção inferior soltando os parafusos. Retire o painel fornecido com a máquina de lavar

C Coloque o novo pai- nel de revestimento se o mesmo for de 3 mm. de espessura ou superior. Se for inferior, coloque-o sobre o painel forne- cido com a máquina de lavar.

Para colocar a porta com o novo painel decorativo, repita os passos marca-dos nos pontos a, b, c.

Também há a possibilidade de regular a altura da porta decorativa com o objecto de forma a que seja possível alinhar com o resto dos móveis da cozinha.

a Solte os parafusos das dobradiças e, com um movimento lateral, desmonte a porta da máquina de lavar.
b Retire o quadro de protecção inferior soltando os parafusos e retire o painel fornecido com a máquina de lavar.
c A parte inferior da porta e o quadro de protecção inferior estão divididos em 7 secções de 10 mm.

Seccione, dependendo das suas necessidades e adapte o painel decorativo às novas dimensões.

d Coloque de novo o painel decorativo, o quadro de protecção inferior e monte outra vez a porta.

Person using a tool to adjust or install an electrical outlet (no visible text or symbols)

Além disso, as máquina de lavar Fagor permitem mudar o sentido de abertura da porta.

a Solte os parafusos das dobradiças e, com um movimento lateral, desmonte a porta da máquina de lavar.

b Retire o quadro de protecção inferior sol- tando os parafusos.

C Retire o painel fornecido com a máquina de lavar, bem como a chapa interna, soltando os parafusos que a sujeitam.

d Retire as dobra- diças para colocá- las no lado oposto da porta.

e Solte a tampa de protecção da porta para situá-la no lugar oposto onde estavam as dobra-diças..

f Monte de novo a chapa, o painel da porta e o quadro de protecção inferior, para montar posteriormente a porta.

g Retire o dispositivo de fecho situada na parte frontal do móvel da máquina de lavar, soltando o parafuso que o sujeita, e coloque-o onde se encontrava antes a dobradiça superior.

h Retire também a peça de protecção e coloque-a onde se encontrava anteriormente a dobradiça inferior.

1. Coloque a porta inserindo as dobradiças com um leve movimento lateral, no seu respectivo lugar. Ajuste os parafusos.

6 INSTALAÇÃO DA MÁQUINA DE LAVAR POR BAIXO DA BANCADA

Também há a possibili- dade de colocar a máquina de lavar por baixo da bancada

Se necessitar mudar o tampo da máquina de lavar, peça a chapa de protecção ao Serviço de Assistência Técnica, e siga estes passos:

a Desmonte o tampo da sua máquina de lavar soltando os parafusos laterais e empurre ligeiramente o tampo para trás para poder retirá-lo.

b Retire as peças de sujeição do tampo soltando os parafu- sos.

c. Coloque e aparafuse a chapa de protecção à máquina de lavar para poder introduzi-la no lugar desejado.

Agora que já instalou satisfatoriamente a máquina de lavar, aconselhamos que ponha em funcionamento o programa 5 a 60°C, sem roupa nem detergente. Isto serve para comprovar a instalação, as conexões e o escoamento, além de limpar completamente o interior antes de implementar um programa de lavagem na máquina de lavar.

UTILIZAÇÃO DA MÁQUINA E CONSELHOS PRÁTICOS

1 PREPARAÇÃO DA ROUPA ANTES DA LAVAGEM

Antes de introduzir a roupa no tambor, asse- gure-se de que todos os bolsos estão

vazios. Os pequenos objectos podem obstruir a motobomba de descarga de água.

Classifique a roupa pelo seu tecido ou pela elaboração.

Aconselhamos que utilize os programas delicados para roupas delicadas. As roupas de lã podem ser lavadas num programa especial de lã.

Assegure-se previamente de que as suas roupas de lã podem ser lavadas a máquina.

Classifique a sua roupa pela sujidade.

a.ave as roupas pouco sujas preferencialmente num programa curto a frio.
b.ave as roupas normalmente sujas num programa sem pré-lava-gem .
c -ave as roupas muito sujas num programa longo com pré-lavagem.

Classifique a sua roupa conforme as suas cores.

Lembramos que deve carregar a máquina de lavar com a máxima capacidade.Assim, economizará água e energia.

Recomendamos-lhe lavar sempre que lhe seja possível peças de roupa de diferentes tamanhos num mesmo programa de lavagem, de maneira que se reforce a acção da lavagem. Desta forma, além de favorecer a distribuição da roupa dentro do tambor na altura da centrifugação, consegue que a máquina trabalhe mais silenciosamente.

2) UTILIZAÇÃO DO DETERGENTE E DOS ADITIVOS

Introduza antes do começo do programa de lavagem o deter- gente ou aditivo na gaveta para detergen- te. A gaveta de deter- gente da sua máquina de lavar dispõe de três compartimentos

Compartimento de Pré-lavagem

Compartimento de Lavagem

O nível do líquido nunca deve superar o sinal MAX de referência, gravado na parede da gaveta.

Nesta máquina de lavar também pode utilizar detergentes líquidos, utilizando para tal a gaveta opcional que pode ser adquirida através da Rede de Assistência Técnica.

A gaveta opcional deve ser colocada no compartimento de lavagem.

Lembre que a dose de detergente a ser empregue depende sempre de:

● Quantidade de roupa a ser lavada.
● Sujidade da roupa.
● Dureza da água (As informações sobre o grau de dureza da água podem ser solicitadas nas entidades locais competentes).

Tenha em conta que existem detergentes concentrados que são mais cuidadosos com a natureza e com o meio ambiente.

A utilização, além da necessária, de quantidades superiores de detergentes não ajuda a melhorar os resultados de lavagem e além disso podem supor um prejuízo económico e contribuir negativamente à conservação do meio ambiente.

Por isso, recomendamos-lhe que siga as instruções do fabricante de detergente.

3

SELECÇÃO DO PROGRAMA DE LAVAGEM

Tem quatro tipos de programas à disposição:

a Programas nor- mais
b Programas delicados
c Programas de lã
Programas auxiliares

Para seleccionar o programa de lavagem, deve seguir os seguintes passos:

1. Accionar ON premindo o interruptor geral (acende-se o piloto da parte superior).

2. Seleccionar o programa de lavagem girando o Comando Selector de Programas.

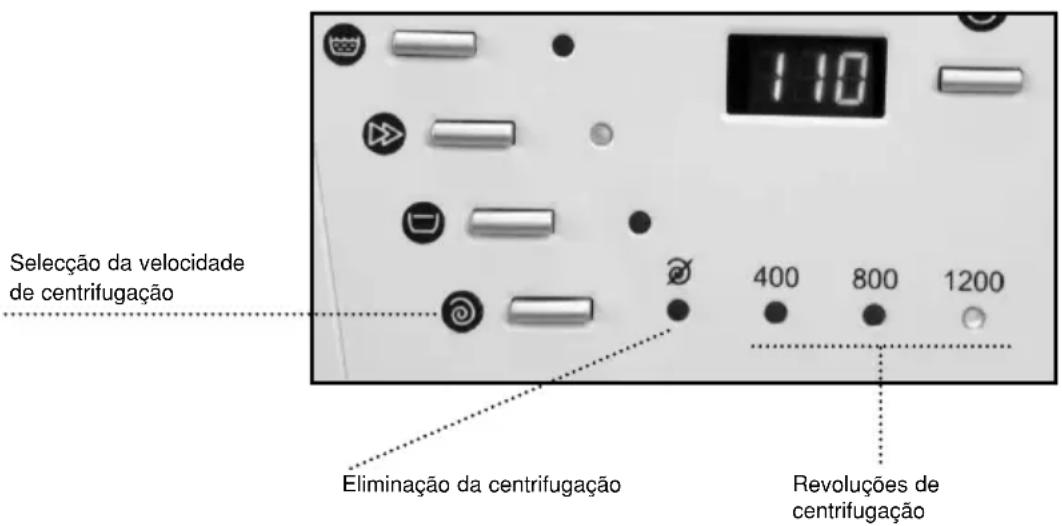

Ao realizar estas operações acende-se a luz de velocidade de centrifugação correspondente a este programa.

Se a sua máquina de lavar tiver um visor, ao seleccionar o programa, acende-se durante uns segundos indicando P + número de programa (P01, P02...).

A seguir, passará a indicar a duração aproximada do programa, em minutos.

O tempo que aparece no visor vai-se ajustando de acordo com o progresso do programa.

É aconselhável seleccionar o programa adequado de lavagem, para evitar a pré-lavagem sempre que seja possível. Vai poupar dinheiro e vai ajudar a conservar melhor o meio ambiente.

PROGRAMA

TEMPERATURA ACONSELHADA

TIPO DE TEGIDO

TECLAS DE OPÇÕES POSSÍVEIS

CARGA DE ROUPA MAX. (KG)

COMPARTIMENTO PRODUTOS DE LAVAGEM

DESCRIÇÃO DO PROGRAMA

CONSUMO TOTAL KWh/litros

DURAÇÃO APROXI-MADA (min)

Enzuaamento extra

Redução tempo

Fácil engagem

Seleção centrugação

Elinha centrugação

Anti-mugas

Para máquina de lavar de 5 kg.1

Para máquina de lavar de 5.5 kg.2

Para máquina de lavar de 5 kg.3

Para máquina de lavar de 5.5 kg.4

1

Normal frio Frio cores

delicadas SIM 5/5.5*

Algodão/linho sujidade muito leve

Lavagem normal, enxaguamentos, absorção automática de aditivos caso desejar e centrifugação final longa

0.15/46 0.15/49 90 90

2

Rápido 30°C branco/cor:

Algodão/linho 1.5 sujidade muito leve

Lavagem CURTA, enxaguamentos, absorção automática de aditivos caso desejar e centrifugação final longa

0.20/25 0.20/30 30 30

3

Normal 30°C

Algodão/linho cores delicadas sujidade leve

SIM

5/5.5*

Lavagem normal, enxaguamentos, absorção automática de aditivos caso desejar e centrifugação final longa

0.35/46

0.40/49

120

120

4

Normal 40°C

Algodão/linho cores sólidas sujidade leve

SIM

5/5.5*

0.60/46 0.65/49

125

125

5

Normal 60°C

Algodão/linho cores sólidas sujidade normal

SIM

5/5.5*

0.95/46 1.05/49

140

140

6

Normal 90°C

Algodão/linho branco sujidade forte

SIM

5/5.5*

1.60/46

1.70/49

125

125

7

Pré-lavagem 60°C

Algodão/linho branco/cores sólidas sujidade forte

SIM 5/5.5*

Pré-lavagem, lavagem normal, enxaguamentos, absorção automática de aditivos caso desejar e centrifugação final longa

1.40/55 1.45/60

135

135

PROGRAMA

TEMPERATURA ACONSELHADA

TIPO DE TEGIDO

TECLAS DE OPÇÕES POSSÍVEIS

CARGA DE ROUPA MAX. (KG)

COMPARTI-MENTO PRODUTOS DE LAVAGEM

DESCRIÇÃO DO PROGRAMA

CONSUMO TOTAL KWh/litros

DURAÇÃO APROXI-MADA (min)

Enquamento extra

Redução tempo

Facil engomagem

Salecção centrifugação

Elimina centrifugação

Anti-mugas

Para máquina de lavar de 5 kg.*

Para máquina de lavar de 5.5 kg.*

Para máquina de lavar de 5 kg.*

Para máquina de lavar de 5 kg.*

8

Delicado frio Frío algodão cores delicadas SIM 3 0.15/50 0.15/55 70 70 sujidade muito leve

Lavagem delicada, enxaguamentos, aditivos caso desejar centrifugação final suave

9

Delicado 30°C

Sintético/mistura algodão cores delicadas sujidade leve absorção automática de SIM

3

0.35/50

0.35/55

75

75

10

Delicado 40°C algodão cores deluadas SIM 3 sujidade normal

Sintético/mistura algodão branco/cores sólidas sujidade normal

0.55/50 0.60/55 80 80

11

Delicado 60°C

Sintético/mistura algodão branco/cores sólidas sujidade normal SIM 3 0.95/50 1.00/55 90 90

12

Lã frio

LÃ frio

Lã/mistura lã branco/cor sujidade muito leve

SIM

NÃO

SIM

1

Lavagem de LÃ, enxaguamentos, absorção automática de aditivos caso desejar e centrifugação final suave

0.05/60 0.05/60 30 30

13

Lã 35°C

LÃ 35

Lã/mistura lã branco/cor sujidade leve

SIM

NÃO

SIM

1

0.45/60 0.50/60 40 40

14

Enxaguamentos

—

Algodão/mistura algodão Sintético/delicado Lã/mistura de lã

SIM

NÃO

SIM

5/5.5*

Enxaguamentos, absorção automática de aditivos caso desejar e centrifugação final longa

0.05/25

0.05/30

25

25

15

Centrifugação

—

Algodão/mistura algodão Sintético/delicado Lã/mistura de lã

NÃO

SIM

NÃO

5/5.5*

—

Hidroextracção e centrifugação final longa

0.05/0

0.05/0

10

10

16

Hidroextração/fim

—

Algodão/mistura algodão Sintético/delicado Lã/mistura de lã

NÃO

5/5.5*

—

Hidroextracção e fim do programa. Leva o programa à posição final

0.00/0

0.00/0

2

2

4

SELECÇÃO DAS FUNÇÕES ADICIONAIS

As opções de lavagem devem ser sempre seleccionadas depois de seleccionar o programa de lavagem. Qualquer alteração de programa durante a selecção anula as opções previamente seleccionadas.

Assim que accionar ON no interruptor geral, seleccione as opções que quiser. Ao seleccioná-las acende-se a luz correspondente junto à tecla de selecção que premir.

Stop 1:10 400 800 1200

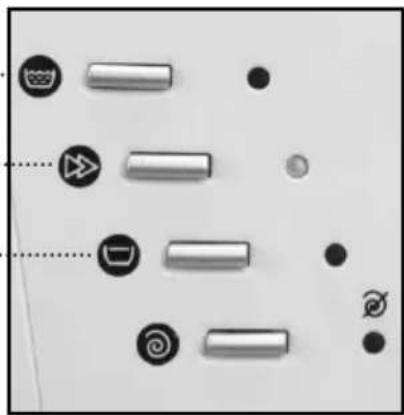

As opções existentes são as seguintes:

Aumenta o grau de enxaguamento final obtido na roupa; indicado para grandes cargas e peças de roupa de pessoas com pele sensível.

Aumenta o consumo de água!

Tecla: Redução do tempo de lavagem

Seleccionando esta opção consegue-se reduzir até uma terceira parte do tempo do programa (ver tabela de programas). Se a sua máquina de lavar roupa tiver um visor, vai aparecer o novo tempo no momento em que premir a tecla.

Enxaguamento extra

Redução do tempo de lavagem

Flot/anti-vincos

Para-se no último enxa- guamento, ficando a roupa com água na máquina. Quando a função é desactivada, a máquina de lavar roupa continua o programa desaguando e centrifu- gando.

Utiliza-se, por exemplo, quando não se está em casa e se deseja atrasar a centrifugação até chegar, para evitar os vin-cos da roupa depois da centrifugação e a espera no tambor para ser retirada.

Tecla: Seleção de velocidade da centrifugação

O programa seleccionado tem algumas revoluções de centrifugação associadas que podem ser visualizadas nos pilotos da parte inferior.

Se for necessário, tem a opção de modificar as revoluções da centrifugação ou eliminar a centrifugação.

Para isso prima a tecla de selecção de velocidade de centrifugação uma ou mais vezes até se acender a opção desejada.

Opção: eliminação de centrifugação

Realiza um programa sem fazer a centrifugação final. Utiliza-se para evitar a formação de vincos na lavagem de tecidos especiais.

110 Seleção da velocidade de centrifugação 400 800 1200 Eliminação da centrifugação Revoluções de centrifugação

Tecla: Seleção de atraso

Esta opção só existe se a sua máquina de lavar roupa tiver um visor. Pode ser seleccionado depois de seleccionar o programa de lava-gem.

Para seleccionar as horas de atraso, prima ou mantenha premida a tecla, até aparecer no visor o número de horas de atraso desejado.

Anulação do atraso

Para anular o atraso, é preciso premir sucessivamente a tecla ou mantê-la premida, chegando às 24 horas de atraso e premindo uma vez mais, anula-se o atraso, aparecendo a duração aproximada do programa.

Seleção de atraso 123

IMPORTANTE

Se durante a selecção de funções adicionais até aqui mencionadas, se muda de programa ou se apaga o interruptor geral, todas as funções até então seleccionadas ficam anuladas.

Tecla: Seleção do bloqueio

Função do bloqueio

Através do bloqueio assegura-se que as manipulações das diferentes teclas não afectem o programa e as opções de lavagem seleccionadas. Utiliza-se para evitar manipulações por parte de crianças, etc.

Accionar bloqueio

O bloqueio acciona-se premindo de forma simultânea e manten- do premidas as teclas de Enxaguamento Extra e Redução do Tempo de Lavagem durante pelo menos 3 segundos.

Passados estes segundos a luz da tecla de funcionamento passa a estar intermitente, confirmando que está activado o bloqueio, e a máquina de lavar roupa começa a trabalhar. O bloqueio deve ser activado depois de ter seleccionado o programa de lavagem e todas as opções da mesma, assim como o atraso que desejar.

Desactivar o bloqueio

O bloqueio elimina-se ao terminar o programa de lavagem, ao acender a luz de STOP.

Se quiser desactivar o bloqueio sem chegar ao final do programa precisa manter premidas as teclas de ENXAGUA-MENTO EXTRA e REDUÇÃO DO TEMPO

DE LAVAGEM durante pelo menos 3 segundos. Passados estes 3 segundos a luz apaga-se, ficando em estado de pausa.

Ao apagar o interruptor geral não se elimina o bloqueio. Quando se volta a ligar a máquina de lavar roupa, o programa continua no ponto em que tinha parado.

5 COMO LIGAR A MÁQUINA

Para ligar a máquina de lavar deve-se carregar na tecla Ligar / des-

ligar. Acender-se-á o visualizador situado sobre a tecla, e a máquina começará a realizar o programa seleccionado com as opções.

Se a sua máquina de lavar dispõe de visualizador, verá em cada momento os minutos que faltam até acabar a lavagem.

Ligar o retarda- mento

Consiste em premir a tecla ligar / desligar depois de seleccionar o programa, as opções de lavagem e o tempo de retardamento.

Se necessitar acrescentar ou retirar alguma roupa,

seleccione pausa e assegure-se de que o nível de água não supera o nível da porta e de que a temperatura no interior não seja elevada. Voltando a accionar a tecla de ligar, a lavagem recomeça desde a mesma fase de ciclo na qual se deteve.

6 DESENVOLVIMENTO DO PROGRAMA DE LAVAGEM

As fases activas em cada momento do programa aparecerão sucessivamente na medida em que avança o programa..

Qualquer tecla de opção pode ser seleccionada sempre que não tenha passado a fase de lavagem onde tiver efeito e quando o programa admitir esta opção..

O accionamento da tecla de retardamento

durante a lavagem não tem nenhum efeito sobre

IMPORTANTE

Se durante a lavagem modificar-se o programa de lavagem com o selector, a máquina ficará em estado de PAUSA, com a luz da tecla de ligar apagada, ficando anulado o programa.

a máquina de lavar. O accionamento da tecla de ligar durante a lava- gem deixa a máquina de lavar em estado de PAUSA, com a luz desta tecla apagada.

Stop 3 2 1 76

7

CORTES DO ABASTECIMENTO ELÉCTRICO

Se houver um corte de energia, ao restabelecer-se a mesma a máquina de lavar roupa continua a trabalhar de forma normal no ponto

onde tenha parado (tem memória de horas). O mesmo acontece no caso de ligar e apagar no interruptor geral.

8

ADVERTÊNCIAS

• Para reduzir o ruído na centrifugação: nivele a máquina de lavar roupa manipulando os pés reguláveis.
• Lave as peças de roupa de diferentes tamanhos num mesmo programa de lavagem favorecendo a distribuição da roupa dentro do tambor no momento da centrifugação.
• Alguns modelos (alta velocidade de centrifugação) possuem um sistema de segurança na centrifugação que impede que esta se realize no caso de que a distribuição da roupa dentro do tambor esteja muito concentrada. Desta maneira evita-se

De forma a preservar o meio ambiente, a sua máquina de lavar roupa está dotada com um sistema que tem a capacidade de se adaptar às diferentes condições de uso (carga de roupa e natureza do tecido) garantindo um nível ideal de água e energia. Isto faz com que durante o processo de lavagem a quantidade de água que possa observar através do óculo lhe pareça pouca, mas não se preocupe, o grau de eficácia de lavagem e enxaguamento será o ideal.

que o aparelho atinja níveis excessivos de vibrações.

Se nalgum caso detectar que a roupa não sai con- venientemente

escorrida, volte a tentar centrifugá-la depois de ter reparti- do a roupa no tam- bor de forma más uniforme.

MÁQUINA DE LAVAR

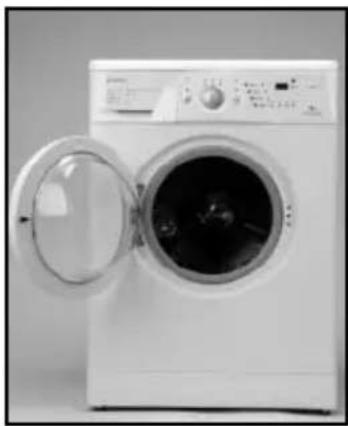

MANUTENÇÃO E LIMPEZA DA MÁQUINA

Depois de cada lava-gem deixe aberta a porta de carga durante um tempo com o fim de que o ar circule livremente pelo interior da máquina.

É aconselhável realizar de vez em quando, dependendo da dureza da água, um ciclo de lavagem completo empregando um produto descalcificante.

Desta forma alargará a vida da sua máquina de lavar.

Antes de realizar qualquer operação de limpeza ou manutenção, é aconselhável desligar a máquina de lavar da rede eléctrica.

1 LIMPEZA DA GAVETA DE DETERGENTE

Limpe a gaveta de detergente sempre que encontrar nela resíduos de algum produto de lavagem

a Retire totalmente a gaveta de deter-gente puxando a aba para fora.

b Limpe os compartimentos da gaveta. Empregue água morna e uma escova.

c Limpe também os sifões da gaveta de aditivos.

Introduza outra vez a gaveta na máquina de lavar.

2

LIMPEZA DO FILTRO ACESSÍVEL

Limpe o filtro acessível no caso de que tenha ficado bloqueada a bomba de saída de água por objectos estranhos.

a Solte a base puxando levemente pelos laterais e girando para baixo, para posteriormente desenganchar as patilhas No caso de não ter acesso lateralmente, introduzir uma pequena chave de fenda nas três ranhuras que se encontram na parte superior da base, para poder fazer de alavanca e soltar os engates.
b Para recolher a água que sairá ao soltar o filtro, situe um prato ou outro recipiente debaixo do mesmo.
C Rode o filtro um quarto ou meia volta para à esquerda. Começará a sair água.
d Quando tiver terminado de evacuar a água da máquina de lavar, gire o filtro várias voltas até que seja possível a sua extracção total.

e Letire os objectos ou cotões que tenham ficado no filtro.
f oloque outra vez o filtro e a base nos seus lugares.

IMPORTANTE

Para evitar queimaduras não realize esta operação quando a água de lavagem superar os 30°C.

3 LIMPEZA EXTERIOR

Para a limpeza exterior da máquina de lavar utilize água morna com sabão, ou um agente de limpeza suave que não seja abrasivo nem dissolvente.

À continuação, seque-a bem com um pano suave

No caso de detectar-se algum problema no uso da sua máquina de lavar, provavelmente poderá resolvê-lo depois de consultar as indicações que se seguem. Se não for possível, desligue a máquina e entre em contacto com o SERVIÇO DE ASSISTÊNCIA TÉCNICA.

IMPORTANTE

É favor não abrir em nenhum caso a máquina. No interior não existe nenhum fusível ou componente análogo que possa ser substituído pelo usuário.

- Porque a máquina de lavar não se liga?

Pode ser porque:

• Não há tensão na rede eléctrica.
• Os fusíveis da instalação eléctrica estão “queima-dos”.
• A máquina de lavar não está ligada à rede eléctrica.
• Não carregou na tecla de Ligar / Desligar (o indicador luminoso desta tecla deve estar iluminado de forma fixa).

- O selector de programas não está para fora.

- A porta da máquina de lavar está mal fechada. Quando se detecta iluminam-se de forma intermitente os visualizadores que indicam pré-lavagem e fim ou aparece F04 no visualizador da sua máquina de lavar. À continuação, comprove e feche bem

- Porque a máquina de lavar vibra ou faz ruído excessivo?

Pode ser porque:

- Os parafusos de fixação interna não foram extraídos.

- Os parafusos de fixação interna não foram extraídos. - A máquina de lavar está mal nivelada.

- Porque a máquina de lavar não carrega água?

• Quando se detecta este falha acender-se-ão de forma intermitente os visualizadores de Lavagem e Enxaguamento alternativamente, ou se a sua máquina de lavar dispõe de visualizador, indicará F01.
• A falha de entrada de água pode ser devida a um corte no fornecimento de água, a torneira de entrada de água para a máquina de lavar está fechada ou o filtro de entrada de água da máquina de lavar está obstruído.
• Portanto, as acções possíveis são : esperar que se restabeleça o fornecimento de água, abrir a torneira de entrada de água, e soltar a mangueira de entrada de água e limpar o seu filtro.

- Porque a máquina de lavar não despeja nem centrifuga?

• Quando se detecta esta falha iluminam-se de forma intermitente os visualizadores de Enxaguamento e Fim, ou aparece F02 se a sua máquina de lavar dispõe de visualizador.
• Os motivos desta falha podem ser: obstrução da motobomba de escoamento da máquina de lavar, obstrução na tubagem de escoamento do edifício ou má conexão eléctrica da motobomba.
• Actuação: se o motivo é a obstrução da motobomba, aceder a ela conforme indica a alínea 2, Manutenção e limpeza da máquina.

- Porque a máquina de lavar não centrifuga?

• Quando se detecta esta falha iluminam-se de forma intermitente os visualizadores de Pré-lavagem e de Lavagem, ou se acende F03 no caso de que a sua máquina de lavar disponha de visualizador..
• Esta falha ocorre porque a distribuição de roupa no tambor está descompensada e pode produzir um nível excessivo de vibrações.
• Solução: volte ao ponto de centrifugação.

- É melhor pôr o detergente na gaveta ou directamente no tambor?

Cada dia é mais frequente o uso de “pastilhas” que se colocam directamente no tambor. Estas pastilhas asseguram uma boa lavagem e não danificam a roupa. Contudo, outros detergentes em pó ou líquidos contêm componentes agressivos que, em contacto directo com a roupa, podem danificá-la Para estas situações é recomendável utilizar a gaveta.

- Porque não vejo água no tambor?

Isto pode ser porque a máquina de lavar está dotada de um sistema que tem a capacidade de adaptar-se à carga de roupa e à natureza do tecido, ajustando o nível de água e energia utilizados, com o fim de preservar o meio ambiente. Portanto, ainda que a quantidade de água que possa observar através do óculo pareça baixa, não se preocupe, o grau de eficácia da lavagem e enxaguamento será o óptimo.

- Porque sai água pela gaveta ?

Pode ser porque a gaveta ou compartimento dispensador necessite de uma limpeza. Esta simples operação está descrita na secção Manutenção e limpeza da máquina; 1- Limpeza da gaveta de detergente; página 21.

- Porque não posso abrir o óculo imediatamente depois de acabar a lavagem?

As máquina de lavar actuais estão dotadas de sistemas de segurança para os usuários. Um deles é que não se possa abrir a máquina de lavar sem garantir que o tambor esteja totalmente parado. Por esta razão, demora uns 2 minutos em poder abrir o óculo.

- Outras falhas

• A máquina de lavar tem a possibilidade de detectar outras falhas. Quando isto ocorre acender-se-ão todos os visualizadores das fases de lavagem de forma intermitente, ou aparecerão no visualizador diversos erros F05, F06, ....., F10.
• Estas falhas podem dever-se a causas muito diversas.
• Solução: chamar o SERVIÇO TÉCNICO OFICIAL

MÁQUINA DE LAVAR

ADVERTÊNCIAS SOBRE O MEIO AMBIENTE

Com o objecto de preservar o meio ambiente entregue a sua máquina usada num centro oficial de recolha ou recuperação de materiais recicláveis.

Antes de desfazer-se da sua máquina usada inutilize-a, cortando o cabo de ligação à rede eléctrica (tomada)
