Produkttyp	Waschmaschine
Marke	Edesa
Modell	L-3126
Fassungsvermögen	7 kg
Schleuderdrehzahl	1200 U/min
Energieeffizienzklasse	A++
Abmessungen (H x B x T)	85 cm x 60 cm x 55 cm
Gewicht	70 kg
Spannung	220-240 V
Frequenz	50 Hz
Wasserdruck	0,5-8 bar
Anzahl der Programme	15
Hauptprogramme	Baumwolle, Synthetik, Feinwäsche, Kurzwäsche, Eco, Wolle, Handwäsche, Schleudern, Abpumpen, Spülen
Ausstattungsmerkmale	Startzeitvorwahl, Kindersicherung, Beladungserkennung, Schaumregulierung, Unwuchtkontrolle, Überhitzungsschutz, Überlaufschutz
Display	Digitales LED
Trommelmaterial	Edelstahl
Geräuschpegel (Waschen)	59 dB
Geräuschpegel (Schleudern)	77 dB
Wasserverbrauch	45 L pro Zyklus
Jährlicher Energieverbrauch	200 kWh

Häufig gestellte Fragen - L-3126 EDESA

Wie installiere ich die Waschmaschine?

Stellen Sie sicher, dass die Maschine auf einer ebenen, stabilen Oberfläche steht. Entfernen Sie die Transportsicherungen, schließen Sie den Wasserzulaufschlauch an einen Wasserhahn mit 3/4-Gewinde an und verbinden Sie den Ablaufschlauch mit einem Abflussrohr oder Waschbecken. Stecken Sie das Netzkabel in eine geerdete Steckdose. Weitere Informationen finden Sie in der Installationsanleitung.

Welche Art von Waschmittel sollte ich verwenden?

Verwenden Sie für Frontlader ein hocheffizientes (HE) Waschmittel. Befolgen Sie für beste Ergebnisse die Dosierungsempfehlungen des Waschmittelherstellers. Vermeiden Sie zu viel Waschmittel, um übermäßige Schaumbildung zu verhindern.

Wie reinige ich die Trommel?

Führen Sie alle 2-3 Monate einen leeren Heißwaschgang (90°C) mit einem Trommelreiniger oder einer Tasse weißem Essig durch. Wischen Sie die Türdichtung und die Waschmittelschublade regelmäßig ab, um Schimmelbildung zu vermeiden.

Warum startet meine Maschine nicht?

Überprüfen Sie, ob die Tür richtig geschlossen ist, die Wasserzufuhr eingeschaltet ist und das Netzkabel eingesteckt ist. Stellen Sie außerdem sicher, dass die Kindersicherung nicht aktiviert ist. Wenn das Problem weiterhin besteht, sehen Sie im Fehlercode-Display nach.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Kindersicherungstaste (falls vorhanden) 3-5 Sekunden lang gedrückt, bis die Anzeige leuchtet. Wiederholen Sie den Vorgang, um sie zu deaktivieren. Dies verhindert versehentliches Drücken von Tasten während des Betriebs.

Was bedeuten die Fehlercodes?

Häufige Codes: E01 = Türverriegelungsfehler, E02 = Wasserzulaufproblem, E03 = Abflussproblem, E04 = Überlauf. Schlagen Sie im Fehlerbehebungsabschnitt der Anleitung nach, um spezifische Codes und Lösungen zu finden.

Kann ich die Startzeit verzögern?

Ja, verwenden Sie die Startzeitvorwahl-Funktion (normalerweise eine Taste oder ein Drehregler). Stellen Sie die gewünschte Verzögerung bis zu 24 Stunden ein. Die Maschine startet automatisch nach der eingestellten Verzögerung.

Wie reinige ich die Waschmittelschublade?

Entfernen Sie die Schublade durch Drücken des Lösehebels. Waschen Sie sie unter warmem Wasser mit einer weichen Bürste. Reinigen Sie das Fach im Inneren mit einem feuchten Tuch. Setzen Sie sie nach dem Trocknen vollständig wieder ein.

Warum funktioniert der Schleudergang nicht?

Überprüfen Sie, ob die Beladung ungleichmäßig ist (Wäsche umverteilen) oder ob ein Niedrigschleuderprogramm ausgewählt ist. Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt ist. Möglicherweise ist die Schleuderdrehzahleinstellung auf kein Schleudern gesetzt.

Wie reinige ich den Ablaufpumpenfilter?

Suchen Sie die Filterabdeckung (normalerweise unten rechts). Legen Sie ein Handtuch, öffnen Sie die Abdeckung und schrauben Sie den Filter heraus. Entfernen Sie Schmutz, reinigen Sie ihn und setzen Sie ihn wieder ein. Stellen Sie sicher, dass die Maschine ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie sie reinigen.

BEDIENUNGSANLEITUNG L-3126 EDESA

GEBRAUCH DES GERÄTS UND PRAKTISCHE RATSCHLÄGE 60 - 70

WARTUNG UND REINIGUNG DES GERÄTS 71 - 73

WARTUNG UND REINIGUNG DES GERÄTS 74 - 76

HINWEISE BEZÜGLICH DER UMWELT 77

ENGLISH

79

1 AUSPACKEN UND LÖSEN DER ARRETIERUNG DER WASCHMASCHINE

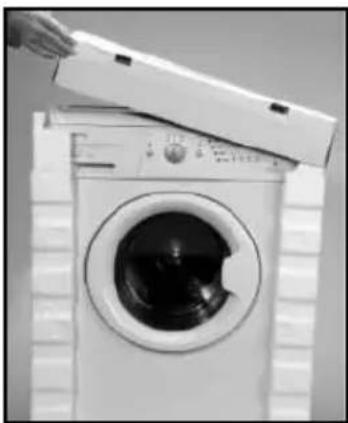

AUSPACKEN

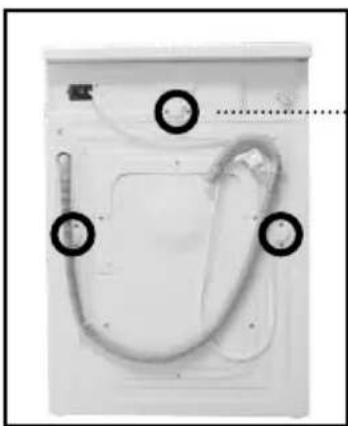

LÖSEN DER ARRETIERUNG

a Lösen Sie die Schrauben, die die Kunststoffplatten an der Rückseite der waschmaschine festhalten.
b Lösen Sie die 3 Verblockungs-Schrauben und nehmen sie diese ab.
C Bedecken Sie die Löcher mit den vorher abgenommenen Ikunststoffplatten.

Heben Sie die Verblockungsschrauben für einen späteren Umzug auf.

2

ANSCHLUSS AN DAS WASSERNETZ

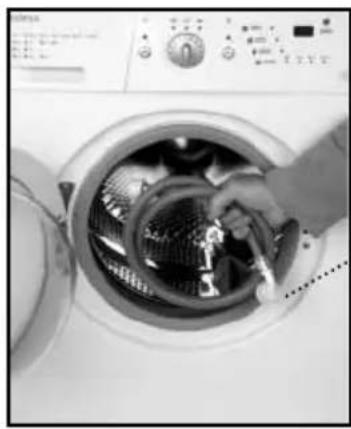

Im Inneren der Wasch- trommel finden Sie den Schlauch für die Wasserzufuhr:

a Schließen Sie das abgewinkelte Ende der Leitung an die Gewindeeinlassöffnung des Elektroventils das an der Rückseite des Geräts angebracht ist.

b Schließen Sie das andere Ende des Schlauches an die Wasserzapfstelle an. Nachdem dieser Arbeitsgang durchgeführt wurde, ziehen Sie bitte die Schraubverbindung fest an.

Wir empfehlen einen festen Wasserablauf, 50 bis 70 cm vom Boden entfernt.

Vermeiden Sie, dass der Wasserablaufschlauch sehr fest anliegt, Falten oder Einschnürungen aufweist.

Person using a washing machine to clean or install a mesh fan (no visible text or symbols)

Es ist wichtig, dass der Winkel des Schlauches gut befestigt wird, um ein Herabfallen und das darauffolgende Überschwemmungsrisiko zu vermeiden.

Wenn Ihre Waschmaschine eine Warmwasserzapfung zuläßt, schließen Sie den Schlauch mit dem roten Gewinde an den Warmwasserhahn und an das Elektroventil mit dem roten Filter an.

3

NIVELLIERUNG

Gleichen Sie die Waschmaschine aus, indem Sie die regelbaren Füße betätigen. Damit erreichen Sie Eine Verringerung des Lärmpegels und vermeiden, dass die Waschmaschine während des Waschvorgangs verrutscht.

ELEKTRISCHER ANSCHLUSS

Vor Durchführung der Elektroanschlüsse beachten Sie bitte das Typenschild, das an der Luke der Waschmaschine angebracht ist. Versichern Sie sich, dass die an der Steckdose anliegende Spannung derjenigen entspricht, die auf dem Schild angegeben ist.

Nehmen Sie das Typenschild nicht ab, die darauf erscheinenden Angaben sind wichtig.

WICHTIG

Es ist sehr wichtig, dass die Waschmaschine an eine gute Erdung angeschlossen wird.

Elektroinstallation, Stecker, Steckdose, Sicherungen oder automatische Schutzschalter und Zähler müssen für die auf dem Typenschild angegebene Höchstleistung ausgelegt sein.

Ist das Spannungskabel beschädigt, muß es ausgewechselt werden. Die Auswechslung darf nur vom Hersteller, dem Kundendienst oder autorisiertem Fachpersonal vorgenommen werden.

5

ABBRINGEN DER TÜRFÜLLUNGEN

An der Türe der

Waschmaschine kön- nen Sie einfach

Türfüllungen oder dekorative

Verkleidungen anbringen, die zu den Möbeln ihrer Küche passen. Diese Verkleidungsplatten dürfen nicht dicker als 5 mm sein.

a Lösen Sie die

Schrauben der Scharniere und nehmen Sie die Tür der Waschmaschine durch eine seitliche Verschiebung ab.

b Nehmen Sie den unteren

Schutzrahmen ab, indem Sie die Schrauben lösen. Ziehen Sie das im Lieferumfang der Waschmaschine enthaltene Paneel heraus.

C. Bringen sie die neue Verkleidung für die Türfüllung an, wenn deren Dicke 3 mm oder mehr beträgt. Wenn sie weniger dick ist, bringen Sie sie bitte auf dem im Lieferumfang der Waschmaschine enthaltenen Paneel an.

Um die Tür mit der neuen dekorativen Türverkleidung anzubringen, wiederholen Sie die in Punkt a, b, c angegebenen Schritte.

Sie haben auch die Möglichkeit, die Höhe der Tür zu regulieren, um sie mit den anderen Küchenmöbeln auszurichten.

a Lösen Sie die

Schrauben der Scharniere und nehmen Sie die Tür der Waschmaschine durch eine seitliche Verschiebung ab.

b Nehmen Sie den unteren

Schutzrahmen ab, indem Sie die Schrauben lösen. Ziehen Sie das im Lieferumfang der Waschmaschine enthaltene Paneel heraus.

C Der untere Teil der Tür und der untere Schutzrahmen sind in 7 Abteilungen von 10 mm aufge- teilt. Durchtrennen Sie diese je nach Bedarf und passen Sie das dekorative Paneel an die neuen Abmessungen an.

d Bringen sie das dekorative Paneel und den unteren Schutzrahmen erneut an und montieren Sie die Tür erneut.

Person using a tool to clean or install an electrical outlet (no visible text or symbols)

Außerdem ermöglichen ihnen die Waschmaschinen von Fagor die Öffnungsrichtung der Tür zu verändern.

a Lösen Sie die

Schrauben der Scharniere und nehmen Sie die Tür der Waschmaschine durch eine seitliche Verschiebung ab.

b Nehmen Sie den

unteren Schutz- rahmen heraus, indem Sie die Schrauben lösen.

c Ziehen Sie die im

Lieferumfang der Waschmaschine enthaltene Türfüllung sowie das innere Blech ab, indem Sie die Befestigungsschrauben lösen.

d Nehmen Sie die

Scharniere ab, um sie auf der Gegen-seite der Türe anzu-bringen.

e Lösen Sie den

Schutzdeckel der Tür, um ihn an der Gegenseite anzu- bringen, wo die Scharniere waren.

f Montieren Sie erneut das Blech, die

Türfüllung und den unteren Schutzrahmen, um danach die Tür zu montieren.

g Nehmen Sie die an

der Front des Waschmaschinenmöbels die Sperrverankerung ab, indem Sie die Befestigungschraube lösen und bringen sie die Verankerung dort an, wo sich vorher das obere Scharnier befand.

h Nehmen Sie auch den Schutzstopper ab und bringen sie ihn dort an, wo sich vorher das untere Scharnier befand.

i bringen Sie die Tür an, indem Sie die Scharniere mit einer leichten seitlichen Verschiebung in die neue Lage bringen. Stellen Sie die Schrauben ein.

EINBAU DER WASCHMASCHINE UNTER DEM ARBEITSFELD DER KÜCHE

Sie haben die Möglichkeit, die Waschmaschine unter dem

Arbeitsfeld der Küche einzubauen. Wenn Sie die obere Platte der Waschmaschine ändern müssen, bestellen Sie das Schutzblech beim technischen Kundendienst, und führen sie folgende Schritte durch.

a Montieren Sie die Abdeckplatte Ihrer Waschmaschine ab, indem sie die seitlichen Schrauben lösen und schlagen Sie leicht nach hinten gegen die Abdeckplatte um sie herauszunehmen.

b. Lehmen Sie die Befestigungsstücke der Abdeckplatte ab, indem Sie die Schrauben lösen.

Cegen Sie das Schutzblech auf und schrauben Sie es an die Waschmaschine, um es am von Ihnen gewünschten Ort anzubringen.

Nachdem Sie Ihre Waschmaschine zur Zufriedenheit eingebaut haben, empfehlen wir Ihnen, das Programm 5 bei 60°C ohne Wäsche noch Waschmittel in Betrieb zu nehmen. Dies dient zur Überprüfung der Anlage, der Anschlüsse und des Wasserablaufs und reinigt außerdem den Innenraum der Waschmaschine vollständig, bevor mit dieser ein Waschprogramm durchgeführt wird.

Wählen Sie das Programm 5 und 60°C

Drücken Sie den Knopf Betrieb/Stillstand

GEBRAUCH DES GERÄTS UND PRAKTISCHE RATSCHLÄGE

1 VORBEREITUNG DER WÄSCHE VOR DEM WASCHEN

Bevor Sie die Wäsche in die Waschmaschine geben, versichern Sie sich, dass alle Taschen leer sind. Kleine Gegenstände können die Motorpumpe für den Wasserablauf verstopfen.

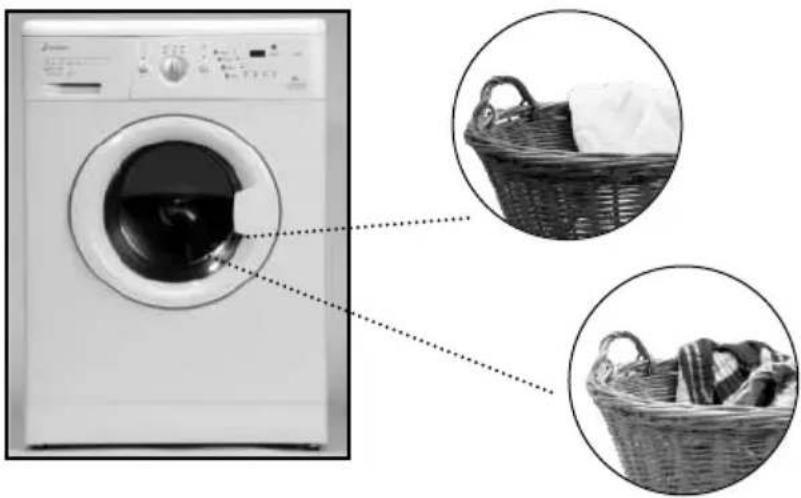

Verlesen Sie Ihre Wäsche je nach Stoff oder

Machart. Wir empfehlen Ihnen für empfindliche Kleidungsstücke Schonprogramme zu verwenden. Wollwäsche kann in einem besonderen Wollwaschprogramm gewaschen werden.

Stellen Sie vorab sicher, dass Ihre Wollwäsche in der Waschmaschine gewaschen werden darf.

Verlesen Sie Ihre Wäsche nach Verschmutzung.

a Waschen Sie leicht verschmutzte Wäsche vorzugsweise mit einem Kurzprogramm in Kaltwasser.
b Normal verschmutzte Wäsche, waschen Sie bitte mit einem Programm ohne Vorwäsche.
c Sehr schmutzige Wäsche kann mit einem langen Programm mit Vorwäsche gewaschen werden.

Verlesen Sie Ihre Wäsche je nach

Farben. Waschen Sie weiße Wäsche und Buntwäsche getrennt.

Wir möchten Sie daran erinnern, dass die Waschmaschine bis zur maximalen Kapazität geladen werden soll. Damit sparen Sie Wasser und Strom.

Wir empfehlen Ihnen, dass Sie, wenn immer möglich, Wäsche verschiedener Größe in einem selben Waschprogramm waschen, damit die Waschwirkung verstärkt wird. So begünstigen Sie auch die Verteilung der Wäsche in der Trommel beim Schleudern, womit Sie erreichen, dass Ihre Maschine leiser arbeitet.

2 VERWENDUNG VON WASCHMITTEL UND ZUSÄTZEN

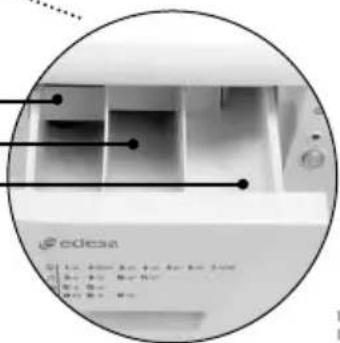

Vor Beginn des Waschprogramms, geben Sie das Waschmittel oder den Zusatz in die für das Waschmittel vorgesehene Wanne. Die für das Waschmittel vorgesehene Wanne verfügt über drei Abteile.

Abteil für Vorwäsche

Abteil für Hauptwäsche

Abteil für flüssige Zusätze (Weichmacher,...)

Der Flüssigkeitsspiegel darf in keinem Fall das Zeichen MAX überschreiten, das als Bezug in die Wand der Wanne eingraviert ist.

In dieser Waschmaschine können Sie auch flüssige Waschmittel verwenden, wofür eine optionale Wanne verwendet wird, die über das Netz der technischen Kundendienste gekauft werden kann.

Die optionale Wanne muss im Waschabteil angebracht werden.

Bedenken Sie, dass die Waschmitteldosis immer von folgenden Umständen abhängt:

● Menge der zu was- chenden Wäsche.
● Verschmutzung der Wäsche.
- Wasserhärte (Die Informationen über den Härtegrad des Wassers können bei den zuständigen lokalen Behörden erfragt werden).

HINWEIS BEZÜGLICH DER UMWELT

Bedenken Sie bitte, dass es konzentrierte Waschmittel gibt, die schonender mit Natur und Umwelt umgehen.

Wenn Sie mehr Waschmittel als nötig verwenden, verbessert dies das Waschergebnis nicht und trägt negativ zur Erhaltung der Umwelt bei, und bringt zusätzlich einen wirtschaftlichen Nachteil mit sich.

Deshalb empfehlen wir Ihnen die Anweisungen der Waschmittelhersteller zu beachten.

3

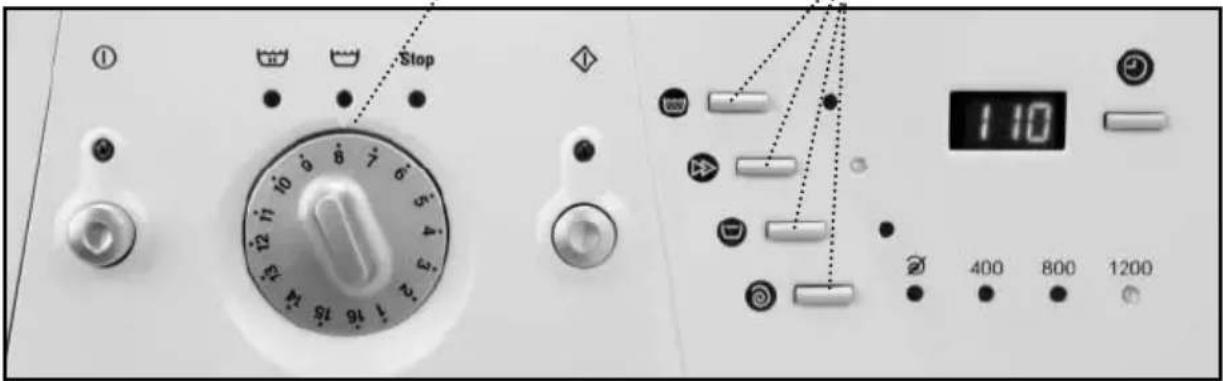

AUSWAHL DES WASCHPROGRAMMS

Sie können unter vier verschiedene Programmarten wählen:

Normale Programme

rogramme für empfindliche Wäsche

rogramme für Wäsche aus Wolle

lilfsprogramme

Zur Auswahl des gewünschten Waschprogramms führen Sie bitte folgende Schritte durch:

1. ON durch Drücken des Hauptschalters betätigen (die Anzeigelampe im oberen Geräteteil leuchtet auf).
2. Das gewünschte Waschprogramm durch Drehen des Programm-wahlschalters auswählen.

Nachdem Sie diese Schritte ausgeführt haben, leuchtet die Anzeigelampe der diesem Programm entsprechenden Schleudergeschwindigkeit auf.

Ist Ihre Waschmaschine mit einer Leuchtanzeige ausgestattet, so leuchtet diese bei Auswahl des Programms einige Sekunden lang auf und zeigt P und die Programmnummer (P01, P02, ...) an. Anschließend wird die ungefähre Programmdauer in Minuten angezeigt.

Die an der Leuchtanzeige angezeigte Zeitdauer wird gemäß dem Ablauf des Programms ständig angepaßt.

HINWEIS BEZÜGLICH DER UMWELT

Wir empfehlen Ihnen, das jeweilige Waschprogramm so auszuwählen, daß Sie das Vorwaschen nach Möglichkeit vermeiden. So sparen Sie Geld und tragen aktiv zum Schutz der Umwelt bei.

PROGRAMM

EMP-FOHLENE TEMPERATUR

ART DES GEWEBES

DRUCKKNÖFE MIT MÖGLICHEN OPTIONEN

WÄSCHE-LADUNG MAX. (KG)

ABTEIL WASCH-MITTEL

PROGRAMMBESCHREIBUNG

GESAMTVER-BRAUCH KWh/liter

UNGEFÄHRE DAUER (min.)

Extra Spüggang

Zeit-reduzierung

Bügel-freundlich

Wahl Schleudern

Ausschalten Schleuern

Kritterfrei

Für Waschmaschinen für 5 kg. *

Für Waschmaschinen für 5,5 kg. *

Für Waschmaschinen für 5 kg. *

Für Waschmaschinen für 5,5 kg. *

1

Normal kalt Kalt empfindliche Farben JA

Baumwolle/Leinen 5/5.5*sehr leicht verschmutzt

Normaler Waschgang, Spülen Automatische Aufnahme von Zusätzen, wenn dies gewünscht ist, und langer Schleudergang am Ende

0.15/46 0.15/49 90 90

2

Schnell 30°C Weiß/bunt J

Baumwolle/Leinen sehr leicht verschmutzt

KURZER Waschgang, Spülen Automatische Aufnahme von Zusätzen, wenn dies gewünscht ist, und langer Schleudergang am Ende

0.20/25 0.20/30 30 30

3

Normal 30°C

Baumwolle/Leinen empfindliche Farben leicht verschmutzt

JA

5/5.5*

0.35/46

0.40/49

120

120

4

Normal 40°C

Baumwolle/Leinen Feste Farben leicht verschmutzt

JA

5/5.5*

0.60/46

0.65/49

125

125

5

Normal 60°C

Baumwolle/Leinen Feste Farben normal verschmutzt

JA

5/5.5*

0.95/46 1.05/49

140

140

6

Normal 90°C

Baumwolle/Leinen Weiß Stark verschmutzt

JA

5/5.5*

1.60/46

1.70/49

125

125

7

Vorwäsche 60°C

Baumwolle/Leinen Weiß/feste Farben Stark verschmutzt

JA

5/5.5*

Vorwaschgang, normaler Waschgang, Spülen Automatische Aufnahme von Zusätzen, wenn dies gewünscht ist, und langer Schleudergang am Ende

1.40/55 1.45/60

135

135

8

Empfindlich kalt Kalt

Synthics/Mischgewebe Baumwolle empfindliche Farben sehr leicht verschmutzt

JA 3 0.15/50 0.15/55 70 70

0.35/50 0.35/55 75 75

Zusätzen, wenn dies gewünscht ist, und sanfter Schleudergang am Ende

9

Empfindlich 30°C

Synthics/Mischgewebe Baumwolle empfindliche Farben leicht verschmutzt Automatische Aufnahme von

10

Empfindlich 40°C

Synthics/Mischgewebe Baumwolle empfindliche Farben normal verschmutzt

JA

3

0.55/50 0.60/55 80 80

11

Empfindlich 60°C weiße

Synthics/Mischgewebe Baumwolle/feste Farben normal verschmutzt

JA 3 0.95/50 1.00/55 90 90

12

Wolle kalt

WOLLE kalt

Wolle/Woll-mischung weiß/bunt sehr leicht verschmutzt

JA

NEIN

JA

1

WOLLwaschgang, Spülen, automatische Aufnahme von Zusätzen, wenn dies gewünscht ist, und sanfter Schleudergang am Ende

0.05/60 0.05/60 30 30

13

Wolle 35°C

WOLLE 35

Wolle/Woll-mischung wolle weiß/bunt leicht verschmutzt

JA

NEIN

JA

1

0.45/60 0.50/60 40 40

14

Spülen

—

Baumwolle/Baumwoll-mischung Synthetics/empfindlich Wolle/Wollmischung

JA

NEIN

JA

5/5.5*

Spülen, Automatische aufnahme von Zusätzen, wenn dies gewünscht ist, und langer Schleudergang am Ende

0.05/25

0.05/30

25

25

15

Schleudern

—

Baumwolle/Baumwoll-mischung Synthetics/empfindlich Wolle/Wollmischung

NEIN

JA

NEIN

5/5.5*

—

Entleeren und langer Schleudergang am Ende

0.05/0

0.05/0

10

10

16

Entleeren/Ende

—

Baumwolle/Baumwoll-mischung Synthetics/empfindlich Wolle/Wollmischung

NEIN

5/5.5*

—

Entleeren und Ende des Programms Bringt das Programm in die Endstellung

0.00/0

0.00/0

2

2

4

ANWAHL DER ZUSATZFUNKTIONEN

Die für den gewünschten Waschgang zur Verfügung stehenden Optionen werden stets nach Auswahl des Waschprogramms angewählt. Wird während der Anwahl ein Programmwechsel vorgenommen, so werden alle zuvor ausgewählten Optionen gelöscht.

Nach Betätigung der am Hauptschalter befindlichen Taste ON können die gewünschten Optionen ausgewählt werden. Bei Auswahl der Optionen leuchtet die entsprechende, neben der Anwahltaste befindliche Anzeigelampe auf.

Stop 110 400 800 1200

Folgende Optionen sind verfügbar:

Taste: Extra-Klarspülen

Hierdurch wird der abschließende Klarspülgrad an für die Wäsche erhöht; geeignet für große Trommelfüllungen und Wäschestücke von Menschen mit empfindlicher Haut. Der Wasserverbrauch nimmt zu!

Taste: Verkürzung der Waschzeit

Durch Anwahl dieser Option kann die Programmdauer um bis zu ein Drittel verkürzt werden (siehe Programmtabelle). Ist Ihre Waschmaschine mit einer Leuchtanzeige ausgestat- tet, so wird die neue Zeitdauer nach Drücken angezeigt.

Extra-Klarspülen

Verkürzung der Waschzeit

Flot/Schongang

Taste: Flot/Schongang

Der Waschvorgang wir beim letzten Klarspülen unterbrochen, so daß die Wäsche mit Wasser in der Trommel bleibt. Wird diese Funktion deaktiviert, so setzt die Waschmaschine das Programm mit Wasserablaß und Schleudern fort. Diese Funktion ist beispielsweise dafür gedacht, wenn Wäsche gewaschen werden soll, aber niemand zu Hause ist, so daß mit dem Schleudern bis zur Rückkehr gewartet werden soll, um so die Bildung von Falten in der Wäsche nach dem Schleudern und einer möglicherweise langen Verweilzeit in der Trommel bis zur Entnahme zu vermeiden.

Taste: Anwahl der Schleudergeschwindigkeit

Dem ausgewählten

Programm sind mehrere

Schleudergeschwindig keiten zugeordnet, die durch die

Leuchtanzeigen im unteren Geräteteil angezeigt werden.

Es besteht die Möglichkeit, die

Schleudergeschwindigkeit zu ändern oder das Schleudern ganz zu unterdrücken. Hierzu

wird die Anwahltaste für die

Schleudergeschwindigke it einmal oder mehrmals gedrückt, bis die gewünschte Option aufleuchtet.

Option: Unterdrücken des Schleudergangs

Das Programm läuft ohne abschließendes

Schleudern ab. Diese

Möglichkeit dient zur

Vermeidung der Bildung von Falten beim

Waschen von empfindlichen Stoffen.

Anwahl der Schleudergeschwindigkeit

110 400 800 1200 Unterdrücken des Schleudergangs Schleudergeschwindigkeiten

Taste: Verzöge- rungsanwahl

Diese Option ist nur dann verfügbar, wenn Ihre Waschmaschine mit einer Leuchtanzeige ausgestattet ist.

Sie kann nach erfolgter Auswahl des

Waschprogramms angewählt werden.

Zur Einstellung der gewünschten Stunden für die Verzögerung

wird die entsprechen- de Taste so lange gedrückt oder gedrückt gehalten, bis die gewünschte

Stundenzahl für die Verzögerung auf der Leuchtanzeige erscheint.

Verzögerungsabwahl

Um die Verzögerung abzuwählen, wird die Taste mehrmals hintereinander gedrückt oder so lange gedrückt gehalten, bis eine Verzögerung von 24 Stunden angezeigt wird. Durch nochmaliges Drücken der Taste wird die Verzögerung

gelöscht und die

Anzeige wechselt auf die ungefähre

Programmdauer.

Verzögerungsanwahl

123

WICHTIG

Wird während der Anwahl der bisher beschriebenen Zusatzfunktionen das Programm gewechselt oder das Gerät über den Hauptschalter ausgeschaltet, so werden alle bis zu diesem Moment ausgewählten Funktionen gelöscht.

Blockiertaste

Funktion der Blockierung

Mit Hilfe der Blockierung wird ver- hindert, daß die Betätigung der vers- chiedenen Tasten sich auf das ausgewählte Programm und die Waschoptionen aus- wirkt. Auf diese Art und Weise werden unge- wollte Betätigungen wie beispielsweise durch Kinder, usw. verhindert.

Betätigung der Blockierung

Die Betätigung der Blockierung erfolgt durch gleichzeitiges Drücken und anschließendes Gedrückthalten der Tasten für Extra- Klarspülen und Verkürzung der Waschzeit mindestens

3 Sekunden lang.

Anschließend beginnt die in der Betriebstaste befindliche

Anzeigelampe zu blinken, wodurch die eingeschaltete

Blockierung angezeigt wird, und die

Waschmaschine nimmt den Betrieb auf.

Die Blockierung kann nach erfolgter Anwahl des Waschprogramms und aller zugehörigen Optionen wieder ausgeschaltet werden.

Dasselbe gilt für eine eventuell gewünschte Verzögerung.

Aufheben der Blockierung

Die Blockierung wird aufgehoben, sobald das Waschprogramm beendet wird, was durch Aufleuchten der Anzeigelampe STOP symbolisiert wird. Soll die Blockierung vor Ende des Programms aufgehoben werden, so müssen die Tasten für EXTRA-KLARSPÜLEN und VERKÜRZUNG DER WASCHZEIT mindestens

3 Sekunden lang gedrückt werden. Nach Ablauf dieser 3

Sekunden geht die Anzeigelampe aus und wechselt in ihre Ruhestellung.

Das Ausschalten des Hauptschalters führt nicht zwangsläufig zur Aufhebung der

Blockierung. Wird die Waschmaschine wieder in Betrieb genommen, so läuft das Programm an der Stelle weiter, an der es unterbrochen wurde.

5

INBETRIEBNAHME

Für die Inbetrieb- nahme der Wasch-maschine muss der Druckknopf Betrieb / Stillstand gedrückt werden. Das

Display ober dem Druckknopf leuchtet auf und die Waschmaschine beginnt mit der Durchführung des gewählten Programms mit den gewählten Optionen.

Wenn Ihre Waschmaschine über ein Display verfügt, können Sie jederzeit sehen, wie viele Minuten bis zum Ende des Waschvorgangs übrig sind.

Inbetriebnahme der Verzögerung

Besteht darin, dass der Druckknopf Betrieb / Stillstand nach Wahl des Programms, der Waschoptionen und der Verzögerungszeit gedrückt wird.

Wenn der Druckknopf gedrückt wird, blinkt das Display während der gesamten gewählten

Verzögerungzeit in Zyklen von 2 Sekunden ON und zwei Sekunden OFF, indem die Zeit stundenweise abgezählt wird, bis zur letzten Stunde, wenn die restlichen Minuten bis zum Beginn des Programms angezeigt werden.

WICHTIG

Wenn Sie Wäsche dazugeben oder herausnehmen müssen, wählen Sie Pause und versichern Sie sich, dass der Wasserspiegel nicht über dem Überlaufpegel der Tür liegt und dass die Temperatur im inneren nicht hoch ist. Wenn erneut der Betriebsdruckknopf betätigt wird, beginnt der Waschgang bei der letzten Phase des Zyklus, an dem er aufgehört hat

6

ABLAUF DES WASCHPROGRAMMS

Die jederzeit aktiven Phasen des Programms erscheinen nach und nach gemäß dem Ablauf des Programms. Es kann jegliche Optionstaste gewählt werden, wenn die Phase des Waschgangs noch nicht vorbei ist und das Programm diese Option erlaubt.

Die Betätigung der Verzögerungstaste wäh-

rend des Waschgangs hat keine Wirkung auf die

WICHTIG

Wenn während des Waschvorgangs das Waschprogramm mit dem Wahlschalter gewechselt wird, verbleibt die Waschmaschine im PAUSE Zustand, mit ausgeschaltetem Licht an der Betriebstaste und das Programm wird annulliert.

Waschmaschine. Die Betätigung der Betriebs-Taste während des Waschgangs lässt die Wasch-maschine im PAU- SEN Zustand, wobei das Licht dieser Taste erlischt.

Stop 3 2 1 76

7

UNTERBRECHUNG DER STROMVERSORGUNG

Kommt es zu einer

Unterbrechung der

Stromversorgung, so setzt die

Waschmaschine ihren Betrieb ganz normal an der Stelle fort, an der die Unterbrechung

stattgefunden hat (das

Gerät ist mit einem

Stundenspeicher ausgestattet). Dasselbe geschieht,

wenn die Waschmaschine über den Hauptschalter

aus- und wieder einges- chaltet wird.

8

HINWEISE

● Zur Reduzierung

des Lärms beim

Schleudern: Die

Waschmaschine mit Hilfe der höhenverstellbaren Füße ordnungsgemäß ausrichten.

● Nach Möglichkeit sollten verschied große

Wäschestücke in ein und demselben Waschprogramm gewaschen werden, da hierdurch die Verteilung der Wäsche in der Trommel beim Schleudern begünstigt wird.

- Einige Modelle

(hohe

Schleudergeschwin digkeit) sind mit einem

Sicherheitssystem ausgestattet, welches das

Schleudern bei sehr konzentrierter oder unvorteilhafter Verteilung der

HINWEIS BEZÜGLICH DER UMWELT

Aus Gründen des Umweltschutzes ist Ihre Waschmaschine mit einem besonderen System ausgestattet, das sich vollautomatisch an die verschiedenen Gebrauchsbedingungen (Trommelfüllung mit Wäsche und Stoffart) anpaßt, wodurch das Gerät stets mit der optimalen Menge an Wasser und der erforderlichen Energie arbeitet. So ist auch zu erklären, daß die beim Waschvorgang durch das Türglas zu sehende Menge an Wasser den Eindruck entstehen läßt, als ob das Gerät nicht über genügend Wasser verfügt. Machen Sie sich bitte keine Sorgen, Ihre Waschmaschine arbeitet mit optimalem Wirkungsgrad sowohl beim Waschen als auch beim Klarspülen.

Wäsche in der

Trommel verhindert, so daß das Auftreten von übermäßig starken Vibrationen am Gerät verhindert wird. Sollte die Wäsche noch naß aus der Maschine

kommen, so führen

Sie einen erneuten

Schleudergang

durch, nachdem Sie die Wäsche

gleichmäßiger in der

Trommel verteilt haben.

WASCHMASCHINE

WARTUNG UND REINIGUNG DES GERÄTS

Lassen Sie nach jedem Waschgang die Beschickungstüre eine Zeit lang offen, damit die Luft frei im Inneren der Maschine zirkulieren kann.

Es ist ratsam von Zeit zu Zeit, je nach Härte des Wassers, einen kompletten Waschzyklus mit einem Entkalker durchzuführen. Auf diese Weise verlängern Sie das Leben Ihrer Waschmaschine.

Bevor Sie irgendeine Reinigungs-oder Wartungstätigkeit durchführen, ist es ratsam, die Waschmaschine vom Stromnetz abzutrennen.

1 REINIGUNG DER WANNE FÜR DAS WASCHMITTEL

Reinigen Sie die Wanne für das Waschmittel immer dann, wenn Sie Rückstände irgendeines Waschmittels darin feststellen.

a Ziehen Sie die Wanne für das Waschmittel ganz heraus indem Sie am Griff nach außen ziehen.

b Reinigen Sie die Abteile der Wanne. Verwenden Sie dazu lauwarmes Wasser und eine Bürste.

c Reinigen Sie auch die Syphone der Wanne für Zusätze.

Schieben Sie die Wanne wieder in die Waschmaschine.

2

REINIGUNG DES ZUGÄNGLICHEN FILTERS

Reinigen Sie den zugänglichen Filter, wenn die Ablaufpumpe durch Fremdkörper blockiert wurde.

a Lösen Sie den

Sockel, indem Sie leicht an den Seiten ziehen und gleichzeitig nach unten drehen, um dann die Befestigungskrallen auszuhaken. Sollten Sie seitlich keinen Zugang haben, schieben Sie einen kleinen Schraubenzieher in die drei Schlitze, die sich im oberen Bereich des Sockels befinden, um durch die Hebelwirkung die Befestigungskrallen zu lösen.

b Um das Wasser, das beim Lösen des Filters herausrinnt, aufzufangen, stellen Sie einen Teller oder einen anderen Behälter darunter.

C Drehen Sie den Filter eine viertel oder eine halbe Drehung nach links. Das Wasser beginnt heraus zu fließen.

d Wenn Sie das gesamte Wasser aus der Waschmaschine abgelaufen ist, dre- hen sie den Filter so lange, bis er ganz heraus gezogen werden kann..

e Entnehmen Sie die Gegenstände oder Fusseln, die im Filter hängen geblieben sind.

f. Etzen Sie den Filter und den Sockel erneut an ihren Platz.

WICHTIG

Um Verbrennungen zu vermeiden, führen Sie diese Operation nicht durch, wenn die Temperatur des Waschwassers 30 °C übersteigt.

3

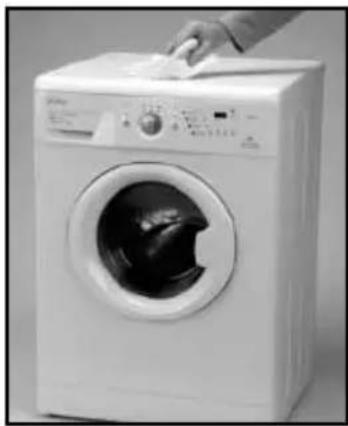

AUSSENREINIGUNG

Verwenden Sie für die Außenreinigung der Waschmaschine lau-warmes Seifenwasser oder ein sanftes Reinigungsmittel, das weder Schleifmittel noch Lösungsmittel enthält.

Danach reiben Sie die Waschmaschine gut mit einem weichen Tuch trocken.

SICHERHEIT UND LÖSUNG VON PROBLEMEN

Sollte beim Gebrauch Ihrer Waschmaschine irgendein Problem auftreten, können Sie es wahrscheinlich nach zu Rate ziehen folgender Anweisungen selbst lösen.

Sollte dies nicht so sein, stecken Sie das Gerät aus und rufen Sie den TECHNISCHEN KUNDENDIENST.

WICHTIG

Bitte öffnen Sie auf keinen Fall das Gerät.

Im Inneren gibt es keine Sicherung oder ähnliche Komponenten, die vom Benutzer ersetzt werden könnten.

- Warum geht die Waschmaschine nicht in Betrieb?

Gründe dafür können sein:

– Das Stromnetz führt keine Spannung.
– Die Sicherungen der Elektroanlage sind „herausgesprungen“.
– Die Waschmaschine ist nicht an das Stromnetz angeschlossen.
– Sie haben den Druckknopf Betrieb / Stillstand nicht gedrückt (die Leuchtanzeige dieses Druckknopfes muss dauernd leuchten).
– Der Programmwahlschalter ist draußen.
– Die Tür der Waschmaschine ist schlecht geschlossen. Wenn dies festgestellt wird, blinken die Anzeigen für Vorwäsche und Ende oder es erscheint F04 im Display Ihrer Waschmaschine. In diesem Fall müssen Sie dies überprüfen und die Tür gut schließen.

- Warum vibriert die Waschmaschine oder macht ein zu starkes Geräusch?

Dies kann folgende Ursachen haben:

– Die inneren Befestigungsschrauben sind nicht abgenommen worden

– Die Waschmaschine ist schlecht ausgeglichen.

- Warum nimmt die Waschmaschine kein Wasser auf?

• Wenn dieser Fehler festgestellt wird, blinken abwechselnd die Anzeigen für Waschen und Spülen oder, wenn Ihre Waschmaschine über ein Display verfügt, zeigt dieses F01 an.
  – Die Störung des Wassereinlasses kann an einer Unterbrechung der Wasserversorgung, einem geschlossenen Wasserhahn am Einlauf der Waschmaschine oder einem verstopften Filter am Einlauf der Waschmaschine liegen.
• Deshalb gibt es folgende Möglichkeiten: warten, bis die Wasserversorgung wieder funktioniert, den Einlasshahn des Wassers öffnen, den Einlassschlauch für das Wasser lösen und den Filter reinigen

- Warum pumpt die Waschmaschine weder das Wasser ab noch schleudert sie?

• Wenn dieser Fehler festgestellt wird, blinken die Anzeigen Spülen und Ende oder es erscheint F02, wenn Ihre Waschmaschine über ein Display verfügt.
• ür diesen Fehler kann es folgende Gründe geben: Motorpumpe des Wasserablaufs de Waschmaschine verstopft, Wasserablauf in den Rohrleitungen des Gebäudes verstopft oder schlechter elektrischer Anschluss der Motorpumpe.
  – Bereinigung: wenn der Grund in der Verstopfung der Motorpumpe liegt, soll diese gemäß Abschnitt 2, Wartung und Reinigung des Geräts gereinigt werden.

- Warum schleudert die Waschmaschine nicht?

• Wenn dieser Fehler festgestellt wird, blinken die Anzeigen Vorwaschgang und Waschgang oder es leuchtet F03 auf, wenn Ihre Waschmaschine über ein Display verfügt.
• Dieser Fehler hat seinen Grund darin, dass die Verteilung der Wäsche in der Trommel ungleichmäßig ist und zu starke Vibrationen verursachen kann.
  – Hier muss die Waschmaschine auf den Schleuderpunkt zurückgestellt werden.

- Gibt man das Waschmittel besser in die Wanne oder direkt in die Trommel?

Immer öfter werden „Tabletten“ verwendet, die direkt in die Trommel gegeben werden. Diese Tabletten gewährleisten eine guten Waschgang und schädigen die Wäsche nicht. Andererseits enthalten andere Waschmittel, in Pulverform oder flüssig aggressive Komponenten, welche die Wäsche im direkten Kontakt beschädigen können. In diesen Situationen verwendet man besser die Wanne

- Warum sehe ich kein Wasser n der Trommel?

Dies kann daran liegen, dass die Waschmaschine mit einem System ausgerüstet ist, das die Fähigkeit besitzt, sich an die Wäschelast und die Eigenart des Stoffes anzupassen und den Wasserspiegel und den Stromverbrauch so auszulegen, dass dadurch die Umwelt geschont wird. Deshalb haben Sie keine Sorge, auch wenn Ihnen scheint, dass die Wassermenge, die Sie durch die Luke beobachten können, zu gering ist, der Wirkungsgrad des Wasch- und Spülganges ist optimal.

• Warum rinnt Wasser aus der Wanne?

Das kann daran liegen, dass die Wanne oder der Verteilerkasten eine Reinigung benötigt. Dieser einfache Vorgang wird unter Wartung und Reinigung des Geräts; 1- Reinigung der Wanne für das Waschmittel, Seite 21 beschrieben.

- Warum kann ich die Luke nicht sofort nach Ende des Waschgangs öffnen?

Die modernen Waschmaschinen sind mit Sicherheits-systemen für die Benutzer ausgerüstet. Eines davon besteht darin, dass die Waschmaschine nicht geöffnet werden kann, bevor sichergestellt ist, dass die Trommel vollkommen still steht. Deshalb kann die Luke erst nach ca. 2 Minuten geöffnet werden.

- Weitere Störungen

– Die Waschmaschine besitzt die Möglichkeit, weitere Störungen festzustellen. Wenn dies geschieht blinken alle Anzeigen der Phasen des Waschgangs oder am Display erscheinen verschiedene Fehlermeldungen F05, F06, ....., F10.
– Diese Störungen können die verschiedensten Gründe haben.
- Hier muss der OFFIZIELLE TECHNISCHE KUNDEN-DIENST gerufen werden

WASCHMASCHINE

HINWEISE BEZÜGLICH DER UMWELT

HINWEIS BEZÜGLICH DER UMWELT

Um die Umwelt zu schonen, geben Sie bitte Ihr gebrauchtes Gerät bei einer offiziellen Stelle für die Sammlung und Verwertung von wieder verwertbaren Materialien ab.

Bevor Sie Ihr Gerät entsorgen, machen Sie es bitte unbrauchbar, indem Sie das Anschlusskabel mit dem Stecker abschneiden.
