Produkttyp	Waschmaschine
Marke	Edesa
Modell	L-511
Abmessungen (B x T x H)	60 cm x 55 cm x 85 cm
Gewicht	ca. 70 kg
Stromversorgung	220-240 V, 50 Hz
Energieklasse	A (typisch für das Alter)
Maximale Beladung	5 kg
Schleuderdrehzahl	Bis zu 1000 U/min
Anzahl der Programme	15
Hauptfunktionen	Baumwolle, Synthetik, Feinwäsche, Wolle, Kurzwäsche, Spülen und Schleudern, Abpumpen
Steuerungstyp	Mechanischer Drehregler mit Drucktasten
Anzeige	LED-Anzeigen für Programmstatus
Wasserverbrauch pro Zyklus	ca. 50 L
Geräuschpegel (Waschen/Schleudern)	58 dB / 76 dB
Sicherheitsmerkmale	Kindersicherung, Überlaufschutz, Unwuchterkennung
Wartung und Reinigung	Flusensieb regelmäßig reinigen; alle 3 Monate entkalken; Waschmittelschublade reinigen
Verfügbarkeit von Ersatzteilen	Gängige Teile wie Riemen, Pumpen und Dichtungen verfügbar
Reparaturfreundlichkeit	Moderat – Reparaturen mit Anleitung selbst möglich

Häufig gestellte Fragen - L-511 EDESA

Wie installiere ich die Edesa L-511 Waschmaschine?

Entfernen Sie die gesamte Verpackung, stellen Sie die Füße ein, um die Maschine auszurichten, schließen Sie den Wasserzulaufschlauch an einen Kaltwasserhahn an und führen Sie den Ablaufschlauch in ein Standrohr oder Waschbecken ein. Stellen Sie sicher, dass die Maschine auf einer stabilen Oberfläche steht und das Netzkabel in eine geerdete Steckdose eingesteckt ist.

Was soll ich tun, wenn die Maschine nicht startet?

Überprüfen Sie, ob die Tür richtig geschlossen ist, die Wasserzufuhr eingeschaltet ist und das Netzkabel angeschlossen ist. Stellen Sie außerdem sicher, dass der Programmwähler auf einen gültigen Zyklus gedreht und die Start-/Pause-Taste gedrückt wurde.

Wie reinige ich das Flusensieb?

Öffnen Sie die Filterabdeckung unten vorne, schrauben Sie den Filter durch Drehen gegen den Uhrzeigersinn heraus, entfernen Sie Flusen oder Rückstände, spülen Sie ihn unter fließendem Wasser ab und setzen Sie ihn wieder ein. Führen Sie dies alle 1–2 Monate durch.

Warum pumpt die Maschine nicht ab?

Überprüfen Sie, ob der Ablaufschlauch geknickt oder verstopft ist. Reinigen Sie den Filter (siehe vorherige Frage). Wenn das Problem weiterhin besteht, könnte die Ablaufpumpe defekt sein. Siehe Handbuch zur Pumpeninspektion.

Was bedeutet der Fehlercode E01?

Fehler E01 weist auf ein Problem mit der Türverriegelung hin. Versuchen Sie, die Tür fest zu öffnen und zu schließen. Wenn der Fehler bestehen bleibt, muss möglicherweise die Türverriegelung ausgetauscht werden.

Wie verwende ich das Kurzwaschprogramm?

Wählen Sie das Programm 'Kurz' am Drehregler; dieser Zyklus dauert normalerweise 30–45 Minuten. Es eignet sich für leicht verschmutzte Kleidung. Passen Sie gegebenenfalls zusätzliche Optionen wie die Schleuderdrehzahl an.

Kann ich empfindliche Stoffe wie Seide waschen?

Ja, verwenden Sie das Programm 'Feinwäsche' mit einer niedrigen Schleuderdrehzahl (400 U/min). Legen Sie Seidenartikel in einen Wäschesack und verwenden Sie ein mildes Waschmittel. Vermeiden Sie Überladung.

Wie oft sollte ich die Maschine entkalken?

Entkalken wird alle 3 Monate empfohlen, besonders in Gegenden mit hartem Wasser. Verwenden Sie ein handelsübliches Entkalkungsmittel oder eine Mischung aus Zitronensäure und Wasser; lassen Sie einen heißen Leerlaufzyklus ohne Wäsche laufen.

Was ist die maximale Beladungskapazität?

Die maximale Trockenbeladung beträgt 5 kg. Überladung kann zu schlechten Waschergebnissen und übermäßigen Vibrationen führen.

Wie wechsle ich den Wasserzulaufschlauch?

Stellen Sie die Wasserversorgung ab und trennen Sie den alten Schlauch. Befestigen Sie den neuen Schlauch, stellen Sie sicher, dass die Gummidichtungen angebracht sind, und ziehen Sie die Verbindungen von Hand fest. Testen Sie vor der Benutzung auf Lecks.

BEDIENUNGSANLEITUNG L-511 EDESA

GEBRAUCH DES GERÄTS UND PRAKTISCHE RATSCHLÄGE 62 - 72

WARTUNG UND REINIGUNG DES GERÄTS 73 - 75

WARTUNG UND REINIGUNG DES GERÄTS 76 - 78

HINWEISE BEZÜGLICH DER UMWELT 79

ENGLISH 81

ALLGEMEINE BEDINGUNGEN DER ZWEIJÄHRIGEN GARANTIE

Die Garantie ist eine unterschiedliche und zusätzliche Garantie, die die dem Verbraucher gemäß der gesetzlichen Regelungen zustehenden Rechte nicht beeinträchtigt und erstreckt sich konkret und spezifisch auf den Kunden und das in diesem Dokument erwähnte Gerät.

Die Garantie deckt ab dem Empfangstermin dieses Geräts zwei Jahre lang alle vom Offiziellen Technischen Kundendienst von durchgeführten Reparaturen ab.

AUSSCHLÜSSE VÖN DIESER GARANTIE

Folgende Reparaturen sind von der Deckung dieser Garantie ausgeschlossen und gehen daher vollständig zu Lasten des Benutzers:

a) Durch Fahrlässigkeit oder unsachgemäßen Gebrauch des Geräts seitens des Verbrauchers entstandene Schäden.
b) Durch höhere Gewalt (atmosphärische oder geologische Erscheinungen) und Unfälle verursachte Schäden.
c) Auf falsche oder ungesetzliche Installation, ungeeignete Energie oder unzweckmäßigen Kraftstoff zurückzuführende Schäden.
d) Regelmäßige Wartungsarbeiten an dem Produkt.
e) In Industrie- und Handelsniederlassungen eingesetzte Geräte.
f) Dem Benutzer aus dem schadensbedingten Nichtbetrieb des Geräts entstehende Schäden.

AUFHEBUNG DIESER GARANTIE

Diese Garantie erlischt und ist daher hinfällig, wenn das Gerät von Unbefugten oder technischen Kundendiensten, die nicht zum offiziellen Kundendienst der Marke gehören, manipuliert, geändert oder reparariert wird.

SEHR WICHTIG: FÜR DIE INANSPRUCHNAHME DIESER GARANTIE MUSS DER BENUTZER DEM VOM GARANTIEGEBER BEFUGTEN TECHNISCHEN KUNDENDIENST UNBEDINGT MIT DER OFFIZIELLEN RECHNUNG DES GERÄTS DAS KAUFDATUM NACHWEISEN. BEI IN NEUBAUTEN ANGELIEFERTEN GERÄTEN MUSS DER AUSREICHENDE NACHWEIS DES BEREITSTELLUNGSDATUMS FÜR DEN EINSATZ DES GERÄTS ERFOLGEN.

Diese Garantie gilt nur innerhalb der EU und ausschließlich für das genannte Gerät. In den übrigen Ländern wenden Sie sich bitte an Ihren Vertriebshändler.

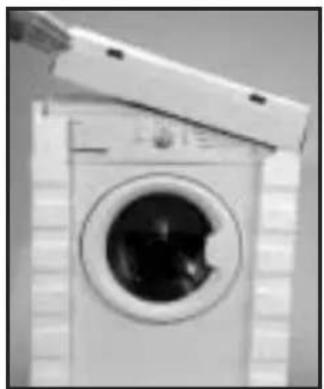

1 AUSPACKEN UND LÖSEN DER ARRETIERUNG DER WASCHMASCHINE

AUSPACKEN

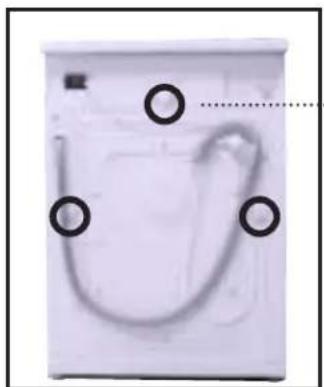

LÖSEN DER ARRETIERUNG

a Lösen Sie die Schrauben, die die Kunststoffplatten an der Rückseite der waschmaschine festhalten.
b Lösen Sie die 3 Verblockungs-Schrauben und nehmen sie diese ab.
c Bedecken Sie die Löcher mit den vorher abgenommenen l kunststoffplatten.

Heben Sie die Verblockungsschrauben für einen späteren Umzug auf.

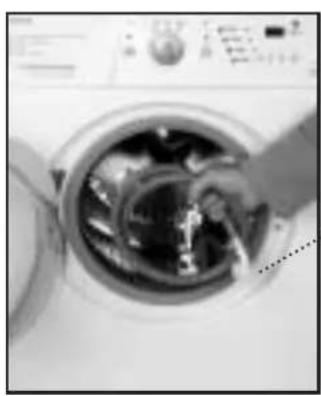

2 ANSCHLUSS AN DAS WASSERNETZ

Im Inneren der Wasch- trommel finden Sie den Schlauch für die Wasserzufuhr:

a Schließen Sie das abgewinkelte Ende der Leitung an die Gewindeeinlassöffnung des Elektroventils das an der Rückseite des Geräts angebracht ist.
b Schließen Sie das andere Ende des Schlauches an die Wasserzapfstelle an. Nachdem dieser Arbeitsgang durchgeführt wurde, ziehen Sie bitte die Schraubverbindung fest an.

Wir empfehlen einen festen Wasserablauf, 50 bis 70 cm vom Boden entfernt.

Vermeiden Sie, dass der Wasserablaufschlauch sehr fest anliegt, Falten oder Einschnürungen aufweist.

Es ist wichtig, dass der Winkel des Schlauches gut befestigt wird, um ein Herabfallen und das darauffolgende Überschwemmungsrisiko zu vermeiden.

Wenn Ihre Waschmaschine eine Warmwasserzapfung zuläßt, schließen Sie den Schlauch mit dem roten Gewinde an den Warmwasserhahn und an das Elektroventil mit dem roten Filter an.

3 NIVELLIERUNG

Gleichen Sie die Waschmaschine aus, indem Sie die regelbaren Füße betätigen. Damit erreichen Sie Eine Verringerung des Lärmpegels und vermeiden, dass die Waschmaschine während des Waschvorgangs verrutscht.

ELEKTRISCHER ANSCHLUSS

Vor Durchführung der Elektroanschlüsse beachten Sie bitte das Typenschild, das an der Luke der Waschmaschine angebracht ist. Versichern Sie sich, dass die an der Steckdose anliegende Spannung derjenigen entspricht, die auf dem Schild angegeben ist.

Nehmen Sie das Typenschild nicht ab, die darauf erscheinenden Angaben sind wichtig.

WICHTIG

Es ist sehr wichtig, dass die Waschmaschine an eine gute Erdung angeschlossen wird.

Elektroinstallation, Stecker, Steckdose, Sicherungen oder automatische Schutzschalter und Zähler müssen für die auf dem Typenschild angegebene Höchstleistung ausgelegt sein.

Ist das Spannungskabel beschädigt, muß es ausgewechselt werden. Die Auswechslung darf nur vom Hersteller, dem Kundendienst oder autorisiertem Fachpersonal vorgenommen werden.

5

ABBRINGEN DER TÜRFÜLLUNGEN

An der Türe der

Waschmaschine kön- nen Sie einfach

Türfüllungen oder dekorative

Verkleidungen anbringen, die zu den Möbeln ihrer Küche passen. Diese Verkleidungs-platten dürfen nicht dicker als 5 mm sein.

ösen Sie die Schrauben der Scharniere und nehmen Sie die Tür der Waschmaschine durch eine seitliche Verschiebung ab.

Nehmen Sie den unteren Schutzrahmen ab, indem Sie die Schrauben lösen. Ziehen Sie das im Lieferumfang der Waschmaschine enthaltene Paneel heraus.

Bringen sie die neue Verkleidung für die Türfüllung an, wenn deren Dicke 3 mm oder mehr beträgt. Wenn sie weniger dick ist, bringen Sie sie bitte auf dem im Lieferumfang der Waschmaschine enthaltenen Paneel an.

Um die Tür mit der neuen dekorativen Türverkleidung anzubringen, wiederholen Sie die in Punkt a, b, c angegebenen Schritte.

Sie haben auch die Möglichkeit, die Höhe der Tür zu regulieren, um sie mit den anderen Küchenmöbeln auszurichten.

a Lösen Sie die Schrauben der Scharniere und nehmen Sie die Tür der Waschmaschine durch eine seitliche Verschiebung ab.

b) Nehmen Sie den unteren Schutzrahmen ab, indem Sie die Schrauben lösen. Ziehen Sie das im Lieferumfang der Waschmaschine enthaltene Paneel heraus.

C Der untere Teil der Tür und der untere Schutzrahmen sind in 7 Abteilungen von 10 mm aufgeteilt. Durchtrennen Sie diese je nach Bedarf und passen Sie das dekorative Paneel an die neuen Abmessungen an.

dBringen sie das dekorative Paneel und den unteren Schutzrahmen erneut an und montieren Sie die Tür erneut.

Außerdem ermöglichen ihnen die Waschmaschinen von die Öffnungsrichtung der Tür zu verändern.

a Lösen Sie die Schrauben der Scharniere und nehmen Sie die Tür der Waschmaschine durch eine seitliche Verschiebung ab.

b Nehmen Sie den unteren Schutzrahmen heraus, indem Sie die Schrauben lösen.

c Ziehen Sie die im Lieferumfang der Waschmaschine enthaltene Türfüllung sowie das innere Blech ab, indem Sie die Befestigungsschrauben lösen.

d Nehmen Sie die Scharniere ab, um sie auf der Gegenseite der Türe anzubringen.

e Lösen Sie den Schutzdeckel der Tür, um ihn an der Gegenseite anzu- bringen, wo die Scharniere waren.

f Montieren Sie erneut das Blech, die Türfüllung und den unteren Schutzrahmen, um danach die Tür zu montieren

g Nehmen Sie die an der Front des Waschmaschinenmöbels die Sperrverankerung ab, indem Sie die Befestigungschraube lösen und bringen sie die Verankerung dort an, wo sich vorher das obere Scharnier befand.

h Nehmen Sie auch den Schutzstopper ab und bringen sie ihn dort an, wo sich vorher das untere Scharnier befand.

iBringen Sie die Tür an, indem Sie die Scharniere mit einer leichten seitlichen Verschiebung in die neue Lage bringen. Stellen Sie die Schrauben ein.

6 EINBAU DER WASCHMASCHINE UNTER DEM ARBEITSFELD DER KÜCHE

Sie haben die Möglichkeit, die Waschmaschine unter dem Arbeitsfeld der Küche einzubauen.

Wenn Sie die obere Platte der Waschmaschine ändern müssen, bestellen Sie das Schutzblech beim technischen Kundendienst, und führen sie folgende Schritte durch.

a Montieren Sie die Abdeckplatte Ihrer Waschmaschine ab, indem sie die seitlichen Schrauben lösen und schlagen Sie leicht nach hinten gegen die Abdeckplatte um sie herauszunehmen.

b Nehmen Sie die Befestigungsstücke der Abdeckplatte ab, indem Sie die Schrauben lösen.

Legen Sie das Schutzblech auf und schrauben Sie es an die Waschmaschine, um es am von Ihnen gewünschten Ort anzubringen.

Nachdem Sie Ihre Waschmaschine zur Zufriedenheit eingebaut haben, empfehlen wir Ihnen, das Programm 5 bei 60°C ohne Wäsche noch Waschmittel in Betrieb zu nehmen. Dies dient zur Überprüfung der Anlage, der Anschlüsse und des Wasserablaufs und reinigt außerdem den Innenraum der Waschmaschine vollständig, bevor mit dieser ein Waschprogramm durchgeführt wird.

Wählen Sie das Programm 5 und 60°C

Drücken Sie den Knopf Betrieb/Stillstand

WASCHMASCHINE

GEBRAUCH DES GERÄTS UND PRAKTISCHE RATSCHLÄGE

1 VORBEREITUNG DER WÄSCHE VOR DEM WASCHEN

Bevor Sie die Wäsche in die Waschmaschine geben, versichern Sie sich, dass alle Taschen leer sind. Kleine Gegenstände können die Motorpumpe für den Wasserablauf verstopfen.

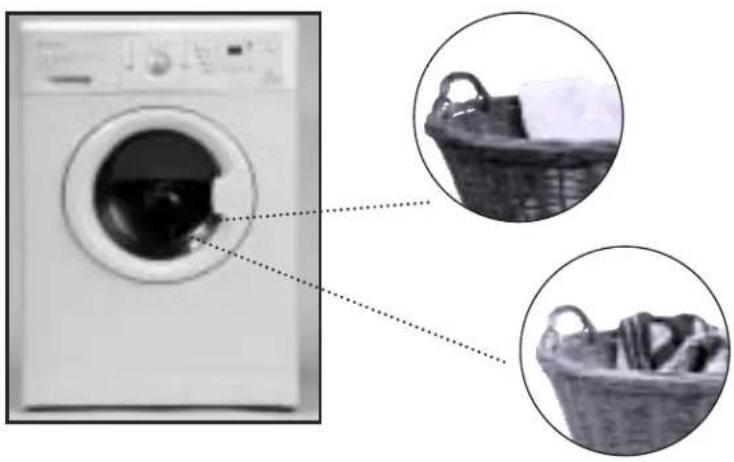

Verlesen Sie Ihre Wäsche je nach Stoff oder

Machart. Wir empfehlen Ihnen für empfindliche Kleidungsstücke Schonprogramme zu verwenden. Wollwäsche kann in einem besonderen Wollwaschprogramm gewaschen werden.

Stellen Sie vorab sicher, dass Ihre Wollwäsche in der Waschmaschine gewaschen werden darf.

Verlesen Sie Ihre Wäsche nach Verschmutzung.

a Waschen Sie leicht verschmutzte Wäsche vorzugsweise mit einem Kurzprogramm in Kaltwasser.
Normal verschmutzte Wäsche, waschen Sie bitte mit einem Programm ohne Vorwäsche.
Sehr schmutzige Wäsche kann mit einem langen Programm mit Vorwäsche gewaschen werden.

Verlesen Sie Ihre Wäsche je nach

Farben. Waschen Sie weiße Wäsche und Buntwäsche getrennt.

Wir möchten Sie daran erinnern, dass die Waschmaschine bis zur maximalen Kapazität geladen werden soll. Damit sparen Sie Wasser und Strom.

Wir empfehlen Ihnen, dass Sie, wenn immer möglich, Wäsche verschiedener Größe in einem selben Waschprogramm waschen, damit die Waschwirkung verstärkt wird. So begünstigen Sie auch die Verteilung der Wäsche in der Trommel beim Schleudern, womit Sie erreichen, dass Ihre Maschine leiser arbeitet.

2 VERWENDUNG VON WASCHMITTEL UND ZUSÄTZEN

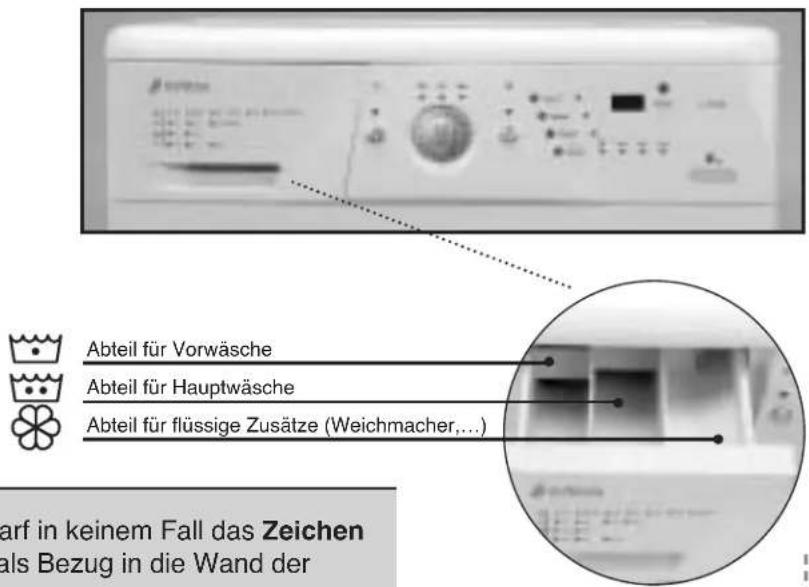

Vor Beginn des Waschprogramms, geben Sie das Waschmittel oder den Zusatz in die für das Waschmittel vorgesehe- ne Wanne. Die für das Waschmittel vorgesehe- ne Wanne verfügt über drei Abteile.

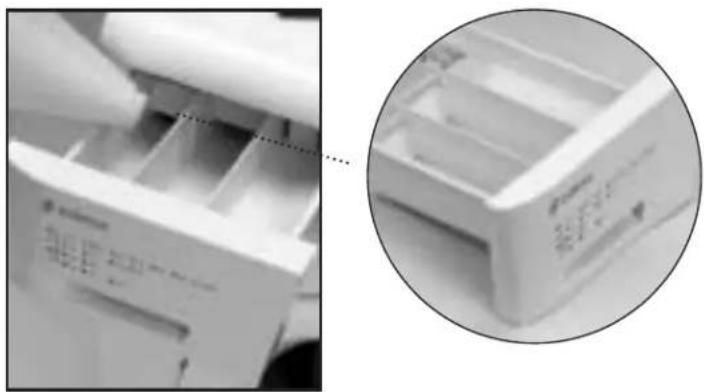

WICHTIG

Der Flüssigkeitsspiegel darf in keinem Fall das Zeichen MAX überschreiten, das als Bezug in die Wand der Wanne eingraviert ist.

In dieser Waschmaschine können Sie auch flüssige Waschmittel verwenden, wofür eine optionale Wanne verwendet wird, die über das Netz der technischen Kundendienste gekauft werden kann.

Die optionale Wanne muss im Waschabteil angebracht werden.

Bedenken Sie, dass die Waschmitteldosis immer von folgenden Umständen abhängt:

● Menge der zu was- chenden Wäsche.
● Verschmutzung der Wäsche.
- Wasserhärte (Die Informationen über den Härtegrad des Wassers können bei den zuständigen lokalen Behörden erfragt werden).

HINWEIS BEZÜGLICH DER UMWELT

Bedenken Sie bitte, dass es konzentrierte Waschmittel gibt, die schonender mit Natur und Umwelt umgehen.

Wenn Sie mehr Waschmittel als nötig verwenden, verbessert dies das Waschergebnis nicht und trägt negativ zur Erhaltung der Umwelt bei, und bringt zusätzlich einen wirtschaftlichen Nachteil mit sich.

Deshalb empfehlen wir Ihnen die Anweisungen der Waschmittelhersteller zu beachten.

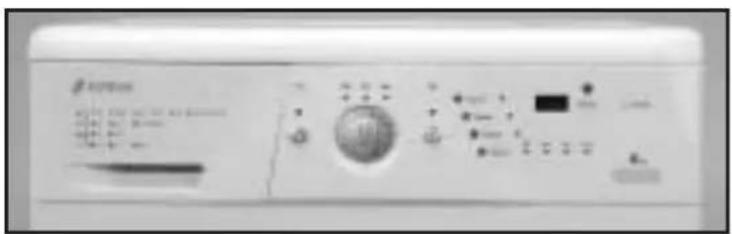

3 AUSWAHL DES WASCHPROGRAMMS

Sie können unter vier verschiedene Programmarten wählen:

a Normale Programme
bProgramme für empfindliche Wäsche
©Programme für Wäsche aus Wolle
dHilfsprogramme

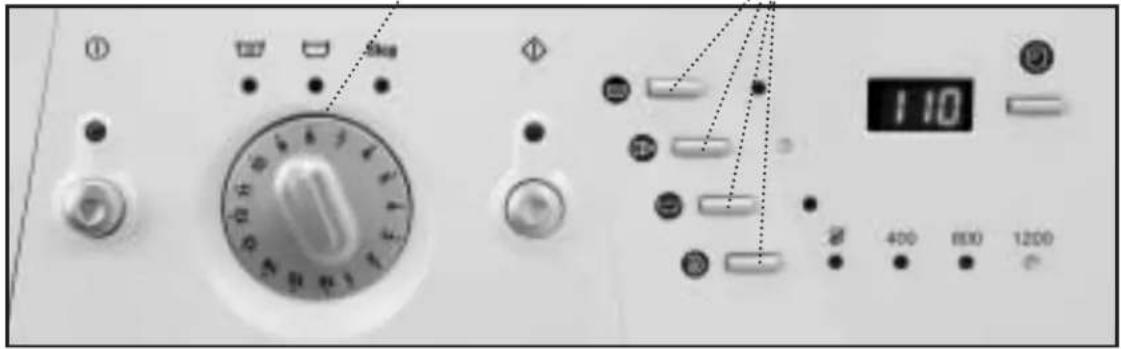

Zur Auswahl des gewünschten Waschprogramms führen Sie bitte folgende Schritte durch:

1. ON durch Drücken des Hauptschalters betätigen (die Anzeigelampe im oberen Geräteteil leuchtet auf).
2. Das gewünschte Waschprogramm durch Drehen des Programm-wahlschalters auswählen.

Nachdem Sie diese Schritte ausgeführt haben, leuchtet die Anzeigelampe der diesem Programm entsprechenden Schleudergeschwindigkeit auf.

Ist Ihre Waschmaschine mit einer Leuchtanzeige ausgestattet, so leuchtet diese bei Auswahl des Programms einige Sekunden lang auf und zeigt P und die Programmnummer (P01, P02, ...) an. Anschließend wird die ungefähre Programmdauer in Minuten angezeigt.

Die an der Leuchtanzeige angezeigte Zeitdauer wird gemäß dem Ablauf des Programms ständig angepaßt.

HINWEIS BEZÜGLICH DER UMWELT

Wir empfehlen Ihnen, das jeweilige Waschprogramm so auszuwählen, daß Sie das Vorwaschen nach Möglichkeit vermeiden. So sparen Sie Geld und tragen aktiv zum Schutz der Umwelt bei.

PROGRAMM

EMP-FOHLENE TEMPERATUR

ART DES GEWEBES

DRUCKKNÖFE MIT MÖGLICHEN OPTIONEN

WÄSCHE-LADUNG MAX.(KG)

ABTEIL WASCH-MITTEL

PROGRAMMBESCHREIBUNG

GESAMTVER-BRAUCH KWh/liter

UNGEFÄHRE DAUER (min.)

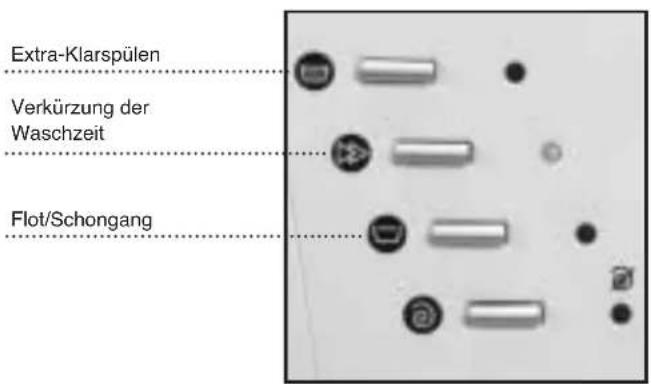

Extra Spügelung

Zeit-reduzierung

Büge-freundlich

Wahl Schleudern

Ausschalten Schleuern

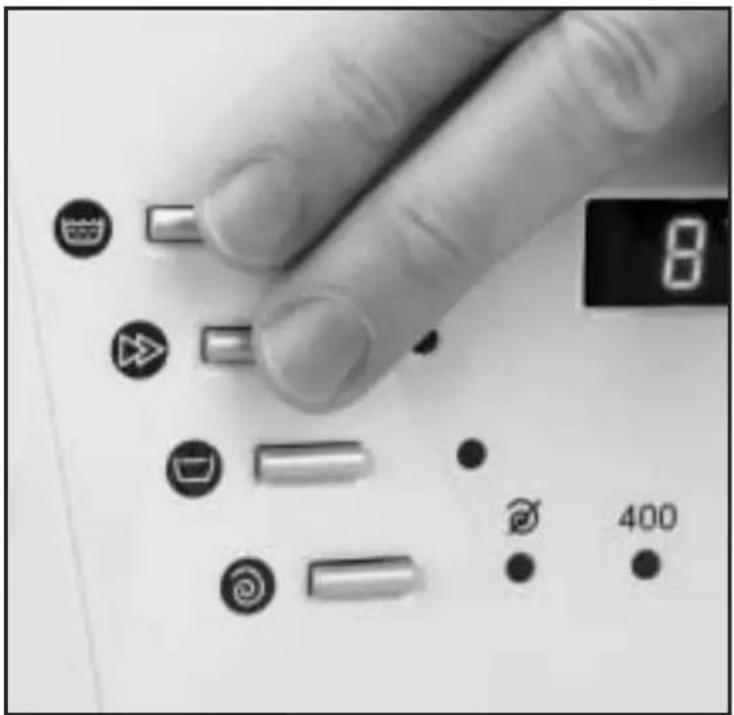

Kinderfrei

Für Wasch-maschinen für 5 kg. *

Für Wasch-maschinen für 6 kg. *

Für Wasch-maschinen für 5 kg. *

Für Wasch-maschinen für 6 kg. *

1

Normal kalt Kalt empfindliche Farben JA 5/6*

Baumwolle/Leinen sehr leicht verschmutzt

Normaler Waschgang, Spülen Automatische Aufnahme von Zusätzen, wenn dies gewünscht ist, und langer Schleudergang am Ende

0.15/46 0.15/49 90 90

2

Schnell 30°C Weiß/bunt JA NEIN JA 1.5

Baumwolle/Leinen sehr leicht verschmutzt

KURZER Waschgang, Spülen Automatische Aufnahme von Zusätzen, wenn dies gewünscht ist, und langer Schleudergang am Ende

0.20/25 0.20/30 30 30

3

Normal 30°C

Baumwolle/Leinen empfindliche Farben leicht verschmutzt

JA

5/6*

0.35/46

0.40/49

120

120

4

Normal 40°C

Baumwolle/Leinen Feste Farben leicht verschmutzt

JA

5/6*

0.60/46

0.65/49

125

125

5 (*)

Normal 60°C

Baumwolle/Leinen Feste Farben normal verschmutzt

JA

5/6*

A: 0.95/46 A+: 0.85/46

1.14/49

140

140

6

Normal 90°C

Baumwolle/Leinen Weiß Stark verschmutzt

JA

5/6*

1.60/51

1.90/55

125

125

7

Vorwäsche 60°C

Baumwolle/Leinen Weiß/feste Farben Stark verschmutzt

JA

5/6*

Vorwaschgang, normaler Waschgang, Spülen Automatische Aufnahme von Zusätzen, wenn dies gewünscht ist, und langer Schleudergang am Ende

1.40/55 1.45/60

135

135

8

Empfindlich kalt Kalt

Synthtics/Mischgewebe Baumwolle empfindliche Farben sehr leicht verschmutzt

JA 3 0.15/50 0.15/55 70 70

35/50 0.35/55 75 75

Zusätzen, wenn dies gewünscht ist, und sanfter Schleudergang am Ende

9

Empfindlich 30°C

Synthetics/Mischgewebe Baumwolle empfindliche Farben leicht verschmutzt Automatische Aufnahme von

10

Empfindlich 40°C

Synthetics/Mischgewebe Baumwolle empfindliche Farben normal verschmutzt

JA

0.55/50 0.60/55 80 80

11

Empfindlich 60°C weiße

Synthetics/Mischgewebe Baumwollefeste Farben normal verschmutzt

JA 3 0.95/50 1.00/55 90 90

12

Wolle kalt

WOLLE kalt

Wolle/Woll-mischung weiß/bunt sehr leicht verschmutzt

JA

NEIN

JA

1

WOLLwaschgang, Spülen, automatische Aufnahme von Zusätzen, wenn dies gewünscht ist, und sanfter Schleudergang am Ende

0.05/60 0.05/60 30 30

13

Wolle 35°C

WOLLE 35

Wolle/Woll-mischung wolle weiß/bunt leicht verschmutzt

JA

NEIN

JA

1

0.45/60 0.50/60 40 40

14

Spülen

-

Baumwolle/Baumwoll-mischung Synthetics/empfindlich Wolle/Wollmischung

JA

NEIN

JA

5/6*

Spülen, Automatische aufnahme von Zusätzen, wenn dies gewünscht ist, und langer Schleudergang am Ende

0.05/25

0.05/30

25

25

15

Schleudern

-

Baumwolle/Baumwoll-mischung Synthetics/empfindlich Wolle/Wollmischung

NEIN

JA

NEIN

5/6*

-

Entleeren und langer Schleudergang am Ende

0.05/0

0.05/0

10

10

16

Entleeren/Ende

-

Baumwolle/Baumwoll-mischung Synthetics/empfindlich Wolle/Wollmischung

NEIN

5/6*

-

Entleeren und Ende des Programms Bringt das Programm in die Endstellung

0.00/0

0.00/0

2

2

* Stellen Sie fest, ob die Waschmaschine für 5 oder 6 Kilos Höchstlast ausgelegt ist, indem Sie im Garantie-Zertifikat auf dem Titelblatt dieses Handbuches nachschauen. (*) Auf diesem Programm basierende Daten des Energieetiketts nach EN60456. HINWEIS: der Verbrauch in kWh und Litern, sowie die Dauer des Programms gelten für Höchstlast und können je nach Art und Menge der Wäsche, Druck des Wassernetzes, etc. variieren.

Die für den gewünschten Waschgang zur Verfügung stehenden Optionen werden stets nach Auswahl des Waschprogramms angewählt. Wird während der Anwahl ein Programmwechsel vorgenommen, so werden alle zuvor ausgewählten Optionen gelöscht.

Nach Betätigung der am Hauptschalter befindlichen Taste ON können die gewünschten Optionen ausgewählt werden. Bei Auswahl der Optionen leuchtet die entsprechende, neben der Anwahltaste befindliche Anzeigelampe auf.

Folgende Optionen sind verfügbar:

Taste: Extra-Klarspülen

Hierdurch wird der abschließende Klarspülgrad an für die Wäsche erhöht; geeignet für große Trommelfüllungen und Wäschestücke von Menschen mit empfindlicher Haut. Der Wasserverbrauch nimmt zu!

Taste: Verkürzung der Waschzeit

Durch Anwahl dieser Option kann die Programmdauer um bis zu ein Drittel verkürzt werden (siehe Programmtabelle). Ist Ihre Waschmaschine mit einer Leuchtanzeige ausgestattet, so wird die neue Zeitdauer nach Drücken angezeigt.

Taste: Flot/Schongang

Der Waschvorgang wir beim letzten Klarspülen unterbrochen, so daß die Wäsche mit Wasser in der Trommel bleibt. Wird diese Funktion deaktiviert, so setzt die Waschmaschine das Programm mit Wasserablaß und Schleudern fort. Diese Funktion ist beispielsweise dafür gedacht, wenn Wäsche gewaschen werden soll, aber niemand zu Hause ist, so daß mit dem Schleudern bis zur Rückkehr gewartet werden soll, um so die Bildung von Falten in der Wäsche nach dem Schleudern und einer möglicherweise langen Verweilzeit in der Trommel bis zur Entnahme zu vermeiden.

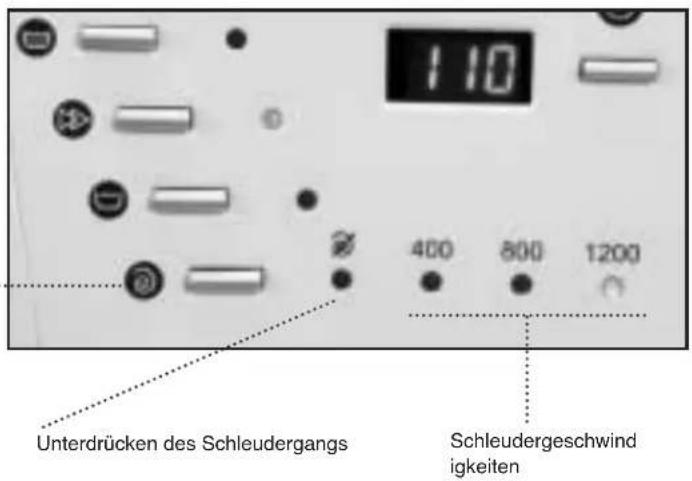

Taste: Anwahl der Schleudergeschwindigkeit

Dem ausgewählten Programm sind mehrere Schleudergeschwindigkeiten zugeordnet, die durch die Leuchtanzeigen im unteren Geräteteil angezeigt werden.

Es besteht die Möglichkeit, die Schleudergeschwindig keit zu ändern oder das Schleudern ganz zu unterdrücken. Hierzu wird die Anwahltaste für die Schleudergeschwindigke it einmal oder mehrmals gedrückt, bis die gewünschte Option aufleuchtet.

Option: Unterdrücken des Schleudergangs

Das Programm läuft ohne abschließendes Schleudern ab. Diese Möglichkeit dient zur Vermeidung der Bildung von Falten beim Waschen von empfindlichen Stoffen.

Anwahl der Schleudergeschwindigkeit

Taste: Verzöge- rungsanwahl

Diese Option ist nur dann verfügbar, wenn Ihre Waschmaschine mit einer Leuchtanzeige ausgestattet ist. Sie kann nach erfolgter Auswahl des Waschprogramms angewählt werden. Zur Einstellung der gewünschten Stunden für die Verzögerung wird die entsprechende Taste so lange gedrückt oder gedrückt gehalten, bis die gewünschte Stundenzahl für die Verzögerung auf der Leuchtanzeige erscheint.

Verzögerungsabwahl

Um die Verzögerung abzuwählen, wird die Taste mehrmals hintereinander gedrückt oder so lange gedrückt gehalten, bis eine Verzögerung von 24 Stunden angezeigt wird. Durch nochmaliges Drücken der Taste wird die

Verzögerung gelöscht und die Anzeige wechselt auf die ungefähre Programmdauer.

WICHTIG

Wird während der Anwahl der bisher beschriebenen Zusatzfunktionen das Programm gewechselt oder das Gerät über den Hauptschalter ausgeschaltet, so werden alle bis zu diesem Moment ausgewählten Funktionen gelöscht.

Blockiertaste

Funktion der Blockierung

Mit Hilfe der Blockierung wird verhindert, daß die Betätigung der verschiedenen Tasten sich auf das ausgewählte Programm und die Waschoptionen auswirkt. Auf diese Art und Weise werden ungewollte Betätigungen wie beispielsweise durch Kinder, usw. verhindert.

Betätigung der Blockierung

Die Betätigung der Blockierung erfolgt durch gleichzeitiges Drücken und anschließendes Gedrückthalten der Tasten für Extra-Klarspülen und Verkürzung der Waschzeit mindestens 3 Sekunden lang.

Anschließend beginnt die in der Betriebstaste befindliche Anzeigelampe zu blinken, wodurch die eingeschaltete Blockierung angezeigt wird, und die Waschmaschine nimmt den Betrieb auf. Die Blockierung kann nach erfolgter Anwahl des Waschprogramms und aller zugehörigen Optionen wieder ausgeschaltet werden. Dasselbe gilt für eine eventuell gewünschte Verzögerung.

Aufheben der Blockierung

Die Blockierung wird aufgehoben, sobald das Waschprogramm beendet wird, was durch Aufleuchten der Anzeigelampe STOP symbolisiert wird. Soll die Blockierung vor Ende des Programms aufgehoben werden, so müssen die Tasten für EXTRA-KLARSPÜLEN und VERKÜRZUNG DER WASCHZEIT mindestens

3 Sekunden lang gedrückt werden. Nach Ablauf dieser 3 Sekunden geht die Anzeigelampe aus und wechselt in ihre Ruhestellung.

Das Ausschalten des Hauptschalters führt nicht zwangsläufig zur Aufhebung der

Blockierung. Wird die Waschmaschine wieder in Betrieb genommen, so läuft das Programm an der Stelle weiter, an der es unterbrochen wurde.

5

INBETRIEBNAHME

Für die Inbetrieb- nahme der Wasch-maschine muss der Druckknopf Betrieb / Stillstand gedrückt werden. Das

Display ober dem Druckknopf leuchtet auf und die Waschmaschine beginnt mit der Durchführung des gewählten Programms mit den gewählten Optionen.

Wenn Ihre

Waschmaschine über ein Display verfügt, können Sie jederzeit sehen, wie viele Minuten bis zum Ende des Waschvorgangs übrig sind.

Inbetriebnahme der Verzögerung

Besteht darin, dass der Druckknopf Betrieb / Stillstand nach Wahl des Programms, der Waschoptionen und der Verzögerungszeit gedrückt wird.

Wenn der Druckknopf gedrückt wird, blinkt das Display während der gesamten gewählten

Verzögerungzeit in Zyklen von 2 Sekunden ON und zwei Sekunden OFF, indem die Zeit stundenweise abgezählt wird, bis zur letzten Stunde, wenn die restlichen Minuten bis zum Beginn des Programms angezeigt werden.

WICHTIG

Wenn Sie Wäsche dazugeben oder herausnehmen müssen, wählen Sie Pause und versichern Sie sich, dass der Wasserspiegel nicht über dem Überlaufpegel der Tür liegt und dass die Temperatur im inneren nicht hoch ist. Wenn erneut der Betriebsdruckknopf betätigt wird, beginnt der Waschgang bei der letzten Phase des Zyklus, an dem er aufgehört hat

6

ABLAUF DES WASCHPROGRAMMS

Die jederzeit aktiven

Phasen des Programms erscheinen nach und nach gemäß dem Ablauf des Programms.

Es kann jegliche Optionstaste gewählt werden, wenn die Phase des Waschgangs noch nicht vorbei ist und das Programm diese Option erlaubt.

Die Betätigung der Verzögerungstaste während

des Waschgangs hat keine Wirkung auf die

WICHTIG

Wenn während des Waschvorgangs das Waschprogramm mit dem Wahlschalter gewechselt wird, verbleibt die Waschmaschine im PAUSE Zustand, mit ausgeschaltetem Lich an der Betriebstaste und das Programm wird annulliert.

Waschmaschine.

Die Betätigung der Betriebs-Taste während des Waschgangs lässt die Wasch-maschine im PAU-SEN Zustand, wobei das Licht dieser Taste erlischt.

7

UNTERBRECHUNG DER STROMVERSORGUNG

Kommt es zu einer Unterbrechung der Stromversorgung, so setzt die Waschmaschine ihren Betrieb ganz normal an der Stelle fort, an der die Unterbrechung

stattgefunden hat (das Gerät ist mit einem Stundenspeicher ausgestattet). Dasselbe geschieht, wenn die Waschmaschine über den Hauptschalter aus- und wieder eingeschaltet wird.

8

HINWEISE

• Zur Reduzierung des Lärms beim Schleudern: Die Waschmaschine mit Hilfe der höhenverstellbaren Füße ordnungsgemäß ausrichten.
• Nach Möglichkeit sollten verschieden große Wäschestücke in ein und demselben Waschprogramm gewaschen werden, da hierdurch die Verteilung der Wäsche in der Trommel beim Schleudern begünstigt wird.
• Alle Modelle sind mit einem Sicherheitssystem ausgestattet, welches das Schleudern bei sehr konzentrierter oder unvorteilhafter Verteilung der Wäsche in der Trommel verhindert, so daß das Auftreten von übermäßig star-

HINWEIS BEZÜGLICH DER UMWELT

Aus Gründen des Umweltschutzes ist Ihre Waschmaschine mit einem besonderen System ausgestattet, das sich vollautomatisch an die verschiedenen Gebrauchsbedingungen (Trommelfüllung mit Wäsche und Stoffart) anpaßt, wodurch das Gerät stets mit der optimalen Menge an Wasser und der erforderlichen Energie arbeitet. So ist auch zu erklären, daß die beim Waschvorgang durch das Türglas zu sehende Menge an Wasser den Eindruck entstehen läßt, als ob das Gerät nicht über genügend Wasser verfügt. Machen Sie sich bitte keine Sorgen, Ihre Waschmaschine arbeitet mit optimalem Wirkungsgrad sowohl beim Waschen als auch beim Klarspülen.

ken Vibrationen am Gerät verhindert wird. Sollte die Wäsche noch naß aus der Maschine kommen, so führen Sie einen erneuten Schleudergang

durch, nachdem Sie die Wäsche gleichmäßiger in der Trommel verteilt haben.

WASCHMASCHINE

WARTUNG UND REINIGUNG DES GERÄTS

Lassen Sie nach jedem Waschgang die Beschickungstüre eine Zeit lang offen, damit die Luft frei im Inneren der Maschine zirkulieren kann.

Es ist ratsam von Zeit zu Zeit, je nach Härte des Wassers, einen kompletten Waschzyklus mit einem Entkalker durchzuführen. Auf diese Weise verlängern Sie das Leben Ihrer Waschmaschine.

Bevor Sie irgendeine Reinigungs-oder Wartungstätigkeit durchführen, ist es ratsam, die Waschmaschine vom Stromnetz abzutrennen.

1 REINIGUNG DER WANNE FÜR DAS WASCHMITTEL

Reinigen Sie die Wanne für das Waschmittel immer dann, wenn Sie Rückstände irgendeines Waschmittels darin feststellen.

a Ziehen Sie die Wanne für das Waschmittel ganz heraus indem Sie am Griff nach außen ziehen.
b Reinigen Sie die Abteile der Wanne. Verwenden Sie dazu lauwarmes Wasser und eine Bürste.

c Reinigen Sie auch die Syphone der Wanne für Zusätze.

Schieben Sie die Wanne wieder in die Waschmaschine.

2

REINIGUNG DES ZUGÄNGLICHEN FILTERS

Reinigen Sie den zugänglichen Filter, wenn die Ablaufpumpe durch Fremdkörper blockiert wurde.

a Lösen Sie den Sockel, indem Sie leicht an den Seiten ziehen und gleichzeitig nach unten drehen, um dann die Befestigungskrallen auszuhaken. Sollten Sie seitlich keinen Zugang haben, schieben Sie einen kleinen Schraubenzieher in die drei Schlitze, die sich im oberen Bereich des Sockels befinden, um durch die Hebelwirkung die Befestigungskrallen zu lösen.
b Um das Wasser, das beim Lösen des Filters herausrinnt, aufzufangen, stellen Sie einen Teller oder einen anderen Behälter darunter.
C Drehen Sie den Filter eine viertel oder eine halbe Drehung nach links. Das Wasser beginnt heraus zu fließen.
d Wenn Sie das gesamte Wasser aus der Waschmaschine abgelaufen ist, drehen sie den Filter so lange, bis er ganz heraus gezogen werden kann.

e Entnehmen Sie die Gegenstände oder Fusseln, die im Filter hängen geblieben sind.
f Setzen Sie den Filter und den Sockel erneut an ihren Platz.

WICHTIG

Um Verbrennungen zu vermeiden, führen Sie diese Operation nicht durch, wenn die Temperatur des Waschwassers 30 °C übersteigt.

3 AUSSENREINIGUNG

Verwenden Sie für die Außenreinigung der Waschmaschine lauwarmes Seifenwasser oder ein sanftes Reinigungsmittel, das weder Schleifmittel noch Lösungsmittel enthält.

Danach reiben Sie die Waschmaschine gut mit einem weichen Tuch trocken.

SICHERHEIT UND LÖSUNG VON PROBLEMEN

Sollte beim Gebrauch Ihrer Waschmaschine irgendein Problem auftreten, können Sie es wahrscheinlich nach zu Rate ziehen folgender Anweisungen selbst lösen.

Sollte dies nicht so sein, stecken Sie das Gerät aus und rufen Sie den TECHNISCHEN KUNDENDIENST.

WICHTIG

Bitte öffnen Sie auf keinen Fall das Gerät. Im Inneren gibt es keine Sicherung oder ähnliche Komponenten, die vom Benutzer ersetzt werden könnten.

- Warum geht die Waschmaschine nicht in Betrieb?

Gründe dafür können sein:

– Das Stromnetz führt keine Spannung.
– Die Sicherungen der Elektroanlage sind „herausgesprungen".
– Die Waschmaschine ist nicht an das Stromnetz angeschlossen.
– Sie haben den Druckknopf Betrieb / Stillstand nicht gedrückt (die Leuchtanzeige dieses Druckknopfes muss dauernd leuchten).
– Der Programmwahlschalter ist draußen.
– Die Tür der Waschmaschine ist schlecht geschlossen. Wenn dies festgestellt wird, blinken die Anzeigen für Vorwäsche und Ende oder es erscheint F04 im Display Ihrer Waschmaschine. In diesem Fall müssen Sie dies überprüfen und die Tür gut schließen.

- Warum vibriert die Waschmaschine oder macht ein zu starkes Geräusch?

Dies kann folgende Ursachen haben:

– Die inneren Befestigungsschrauben sind nicht abgenommen worden

– Die Waschmaschine ist schlecht ausgeglichen.

- Warum nimmt die Waschmaschine kein Wasser auf?

• Wenn dieser Fehler festgestellt wird, blinken abwechselnd die Anzeigen für Waschen und Spülen oder, wenn Ihre Waschmaschine über ein Display verfügt, zeigt dieses F01 an.
  – Die Störung des Wassereinlasses kann an einer Unterbrechung der Wasserversorgung, einem geschlossenen Wasserhahn am Einlauf der Waschmaschine oder einem verstopften Filter am Einlauf der Waschmaschine liegen.
  – Deshalb gibt es folgende Möglichkeiten: warten, bis die Wasserversorgung wieder funktioniert, den Einlasshahn des Wassers öffnen, den Einlassschlauch für das Wasser lösen und den Filter reinigen

- Warum pumpt die Waschmaschine weder das Wasser ab noch schleudert sie?

• Wenn dieser Fehler festgestellt wird, blinken die Anzeigen Spülen und Ende oder es erscheint F02, wenn Ihre Waschmaschine über ein Display verfügt.
• ür diesen Fehler kann es folgende Gründe geben: Motorpumpe des Wasserablaufs de Waschmaschine verstopft, Wasserablauf in den Rohrleitungen des Gebäudes verstopft oder schlechter elektrischer Anschluss der Motorpumpe.
  – Bereinigung: wenn der Grund in der Verstopfung der Motorpumpe liegt, soll diese gemäß Abschnitt 2, Wartung und Reinigung des Geräts gereinigt werden.

• Warum schleudert die Waschmaschine nicht?

• Wenn dieser Fehler festgestellt wird, blinken die Anzeigen Vorwaschgang und Waschgang oder es leuchtet F03 auf, wenn Ihre Waschmaschine über ein Display verfügt.
  – Dieser Fehler hat seinen Grund darin, dass die Verteilung der Wäsche in der Trommel ungleichmäßig ist und zu starke Vibrationen verursachen kann.
  – Hier muss die Waschmaschine auf den Schleuderpunkt zurückgestellt werden.

• Gibt man das Waschmittel besser in die Wanne oder direkt in die Trommel?

Immer öfter werden „Tabletten“ verwendet, die direkt in die Trommel gegeben werden. Diese Tabletten gewährleisten eine guten Waschgang und schädigen die Wäsche nicht. Andererseits enthalten andere Waschmittel, in Pulverform oder flüssig aggressive Komponenten, welche die Wäsche im direkten Kontakt beschädigen können. In diesen Situationen verwendet man besser die Wanne

• Warum sehe ich kein Wasser n der Trommel?

Dies kann daran liegen, dass die Waschmaschine mit einem System ausgerüstet ist, das die Fähigkeit besitzt, sich an die Wäschelast und die Eigenart des Stoffes anzupassen und den Wasserspiegel und den Stromverbrauch so auszulegen, dass dadurch die Umwelt geschont wird. Deshalb haben Sie keine Sorge, auch wenn Ihnen scheint, dass die Wassermenge, die Sie durch die Luke beobachten können, zu gering ist, der Wirkungsgrad des Wasch- und Spülganges ist optimal.

• Warum rinnt Wasser aus der Wanne?

Das kann daran liegen, dass die Wanne oder der Verteilerkasten eine Reinigung benötigt. Dieser einfache Vorgang wird unter Wartung und Reinigung des Geräts; 1- Reinigung der Wanne für das Waschmittel.

- Warum kann ich die Luke nicht sofort nach Ende des Waschgangs öffnen?

Die modernen Waschmaschinen sind mit Sicherheits-systemen für die Benutzer ausgerüstet. Eines davon besteht darin, dass die Waschmaschine nicht geöffnet werden kann, bevor sichergestellt ist, dass die Trommel vollkommen still steht. Deshalb kann die Luke erst nach ca. 2 Minuten geöffnet werden.

- Weitere Störungen

– Die Waschmaschine besitzt die Möglichkeit, weitere Störungen festzustellen. Wenn dies geschieht blinken alle Anzeigen der Phasen des Waschgangs oder am Display erscheinen verschiedene Fehlermeldungen F05, F06, ....., F10.

– Diese Störungen können die verschiedensten Gründe haben.

– Hier muss der OFFIZIELLE TECHNISCHE KUNDEN-DIENST gerufen werden

WASCHMASCHINE

HINWEISE BEZÜGLICH DER UMWELT

HINWEIS BEZÜGLICH DER UMWELT

Um die Umwelt zu schonen, geben Sie bitte Ihr gebrauchtes Gerät bei einer offiziellen Stelle für die Sammlung und Verwertung von wieder verwertbaren Materialien ab.

Bevor Sie Ihr Gerät entsorgen, machen Sie es bitte unbrauchbar, indem Sie das Anschlusskabel mit dem Stecker abschneiden.

GENERAL GUARANTEE CONDITIONS 2-YEAR GUARANTEE
