Tipo de Produto	Máquina de Lavar Roupa Independente
Capacidade de Carga	6 kg
Velocidade Máxima de Centrifugação	1000 rpm
Dimensões (A x L x P)	85 cm x 60 cm x 52 cm
Peso	65 kg
Alimentação Elétrica	220-240 V / 50 Hz
Classe de Eficiência Energética	A++
Número de Programas	15
Programas Incluem	Algodão, Sintéticos, Delicados, Lã, Rápido 30', Enxágue e Centrifugação, Somente Centrifugação, Drenagem
Controle de Temperatura	Frio a 90°C
Início Programado	Até 24 horas
Bloqueio para Crianças	Sim
Material do Tambor	Aço inoxidável
Tipo de Display	LED
Consumo de Água por Ciclo	52 L
Consumo Anual de Energia	175 kWh
Nível de Ruído (Lavar/Centrifugar)	58 / 76 dB(A)
Manutenção	Limpar filtro mensalmente, programa de limpeza do tambor
Disponibilidade de Peças de Reposição	Online e centros de serviço autorizados
Recursos de Segurança	Proteção contra transbordamento, detecção de carga desbalanceada

Perguntas frequentes - ZEN-LT1006 EDESA

Como instalo a máquina de lavar?

Remova toda a embalagem e os parafusos de transporte. Coloque em um piso nivelado, ajuste os pés. Conecte a mangueira de entrada de água e a mangueira de drenagem. Conecte a uma tomada aterrada.

Quais programas estão disponíveis?

A máquina tem 15 programas, incluindo Algodão, Sintéticos, Delicados, Lã, Rápido 30', Enxágue e Centrifugação, Somente Centrifugação e Drenagem.

Como limpo o filtro?

Abra a tampa do filtro na parte frontal inferior. Coloque uma toalha, desrosqueie o filtro, remova os fiapos e enxágue. Reinstale com segurança.

O que faz o bloqueio para crianças?

O bloqueio para crianças desativa os botões para evitar pressionamentos acidentais. Ative segurando o botão correspondente por 3 segundos.

Por que minha máquina não está centrifugando?

Verifique se o filtro de drenagem está entupido e certifique-se de que a carga está equilibrada. Verifique também a configuração de velocidade de centrifugação e feche a porta corretamente.

Como usar o início programado?

Selecione um programa, depois pressione Início Programado para definir um atraso de até 24 horas. A máquina iniciará automaticamente no horário definido.

Qual é a carga máxima para algodão?

A carga máxima para programas de algodão é 6 kg. Não sobrecarregue para garantir uma lavagem eficiente.

Como resolver um erro E10?

O erro E10 indica um problema de entrada de água. Verifique se a torneira de água está aberta, a mangueira não está dobrada e o filtro de entrada está limpo.

Posso lavar lã?

Sim, use o programa Lã com água fria e um detergente para lã. Não centrifugue em alta velocidade.

Como manter o tambor?

Execute o programa Limpeza do Tambor mensalmente com a máquina vazia, usando um limpador de máquina de lavar ou vinagre para remover resíduos.

MANUAL DE UTILIZADOR ZEN-LT1006 EDESA

Com a preocupação de melhorar constantemente os nossos produtos, reservamo-nos o direito de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados à sua evolução.

Importante:

Antes de pôr o aparelho a funcionar, leia este guia de instalação e de utilização com atenção para se familiarizar mais rapidamente com o seu funcionamento.

Orria 27

- Prewash (prelavado)

• DESPLAZAMIENTO DE SU APARATO

Atención: Para su seg

Desmontagem das argolas de transporte ....20

Deslocamento do seu aparelho 20

Alimentação em água fria 20

Evacuação das águas usadas ....20

Alimentação eléctrica 21

Instalação do aparelho 21

Carregamento da roupa 21

Carregamento dos produtos de lavagem ....21

Página

Programação 22

Pormenores dos programas e das opções .....23

Modificação de um programa de lavagem ....24

Dispositivos de segurança automáticos ....24

Limpeza do filtro da bomba 25

Manutenção do seu aparelho 25

Incidentes podendo surgir 26

Mensagens indicadas pela intermitência dos indicadores .....26

- INSTRUÇÕES DE SEGURANÇA

Importante:

Este aparelho, destinado a um uso exclusivamente doméstico, foi concebido para lavar, enxaguar e enxugar os têxteis laváveis à máquina.

Respeite obrigatoriamente as seguintes instruções. Não assumimos qualquer responsabilidade e garantia em caso de incumprimento destas recomendações podendo provocar danos materiais ou corporais.

— Este aparelho não está previsto para ser utilizado por pessoas (incluindo as crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas sem experiência ou conhecimento, excepto se pruderam beneficiar, por intermédio de uma pessoa responsável da sua segurança, de uma vigilância ou de instruções prévias sobre a utilização do aparelho.

— O aparelho apenas deve ser utilizado de acordo com o modo de utilização, para evitar danos à sua roupa e ao seu aparelho. Utilize apenas produtos de lavagem e de manutenção certificados para a utilização em máquina de lavar roupas de uso doméstico.

— Se, antes da lavagem, tratar a sua roupa com um removedor de nódoas, dissolventes e, regra geral, com quaisquer produtos inflamáveis ou com grande poder detonador, não a introduza imediatamente no aparelho.

Do mesmo modo, recomenda-se veemente de não utilizar solventes ou produtos em bomba aerossol em proximidade da sua máquina de lavar roupa e geralmente de aparelhos eléctricos numa sala mal ventilada (risco de incêndio e de explosão).

— Se incidentes se produzirem e se não conseguir resolvê-los seguindo as soluções apresentadas (ver capítulo “INCIDENTES PODENDO SURGIR”), recorra a um profissional qualificado.

— Se tiver de abrir a sua máquina durante um ciclo (por exemplo: para pôr ou retirar roupas), consoante a fase na qual se encontra o programa (em lavagem essencialmente), tenha o cuidado de verificar a temperatura interior que pode estar muito elevada (risco de queimaduras graves).

— Durante uma nova instalação, o aparelho deve ser ligado à rede de distribuição de água com um tubo novo, o tubo usado não deve ser reutilizado.

— Não deixe as crianças brincar com o aparelho e afaste os animais domésticos.

— Terá de pôr imediatamente os aparelhos usados inutilizáveis. Desligue e corte o cabo de alimentação rente ao aparelho. Feche a chegada de água e remova o tubo. Ponha o fecho da porta inutilizável.

— Em caso de risco de gelo, desligue o tubo de chegada de água e esvazie a água que pode subsistir no tubo de drenagem colocando-o o mais baixo possível numa cuba.

• POUPANÇAS DE ENERGIA

— Apenas programe a prelavagem quando é absolutamente necessário: por ex. para roupas de desporto ou de trabalho muito sujos, etc.

— Para roupas pouco ou medianamente sujas, um programa de baixa temperatura é sufi ciente para obter um resultado de lavagem impecável.

— Para roupas pouca sujas, escolha um ciclo de lavagem curto.

— Doseie o produto de lavagem consoante a dureza da água, do grau de sujidade e da quantidade de roupas e respeite os conselhos que constam das embalagens dos detergentes.

• PROTECÇÃO DO AMBIENTE

Os materiais de embalagem deste aparelho são recicláveis. Por isso, participe na reciclagem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos contentores municipais previstos para este efeito.

O seu aparelho contém também inúmeros materiais recicláveis. Por esta razão, está marcado com este símbolo a fim de lhe indicar que, nos países da União Europeia, os aparelhos usados não devem ser misturados com os restantes resíduos. A reciclagem dos aparelhos

organizada pelo fabricante será, pois, efectuada nas melhores condições, de acordo com a directiva europeia 2002/96/CE sobre os resíduos de equipamentos eléctricos e electrónicos. Dirija-se à câmara municipal da sua residência ou ao seu revendedor para conhecer os pontos de recolha de aparelhos usados, localizados mais perto da sua residência.

Agradecemos, desde já, a sua colaboração na protecção do ambiente.

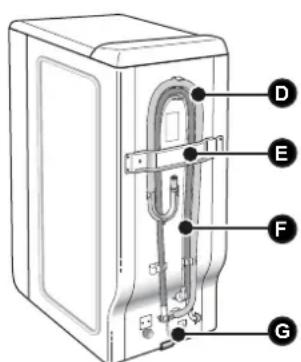

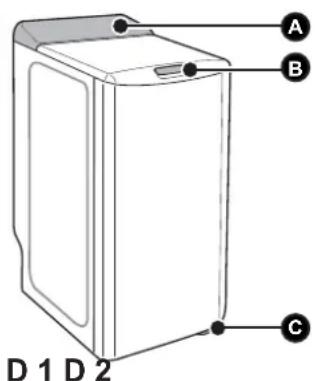

- DESCRÊNCÉ DO APARELHO

C Alavanca para colocação em rodinhas (consoante o modelo)

D Tubo de drenagem

E Travessa de atamento

F Tubo de alimentação em água (não ligado)

G Cabo de alimentação eléctrica

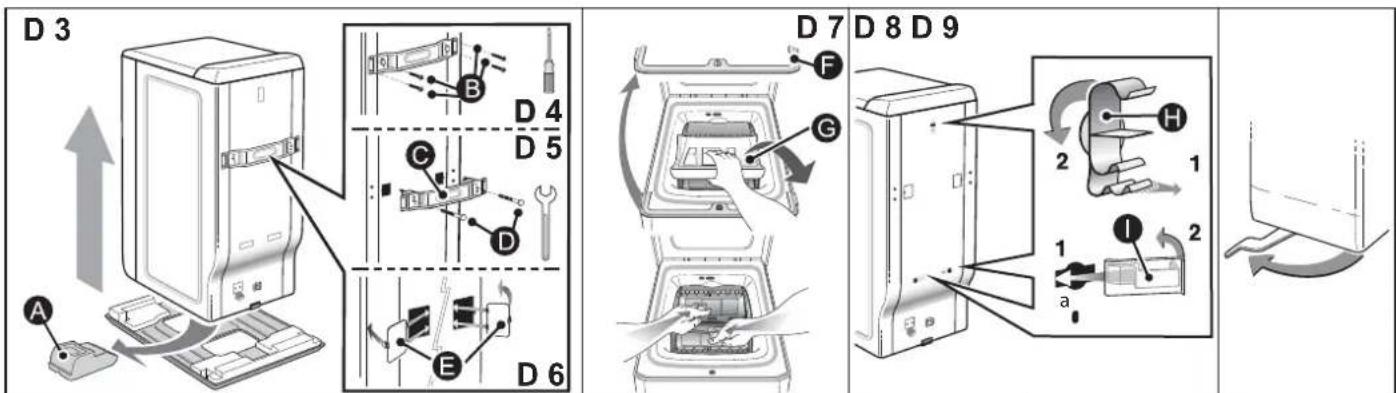

• DESMONTAGEM DAS ARGOLAS DE TRANSPORTE

Importante: Antes de proceder a qualquer utilização, é obrigatório efectuar as operações descritas a seguir.

Estas operações consistem em retirar todas as peças que servem para imobilizar a cuba do seu aparelho durante o transporte.

Estas operações ditas de retirada das fixações são necessárias para o bom funcionamento do seu aparelho e o respeito das normas em vigor em matéria de segurança.

Se estas operações não forem efectuadas na sua totalidade, isso poderá causar danos graves no seu aparelho durante o seu funcionamento.

- Retire a máquina de lavar roupa do seu suporte (verifique que o calço A que serve para o suporte do motor não fi cou preso debaixo da máquina) (Desenho D3)

- Retire os 4 parafusos Ⓑ com a ajuda de uma chave de fendas (Desenho D4)

- Desmontar a trave C retirando os dois parafusos D (Desenho D5) com a ajuda de uma chave de 10 ou de 13mm (conforme o modelo) (assegure-se de que as duas braçadeiras de plástico fixadas na trave, foram bem retiradas ao mesmo tempo que esta última).

Monte os parafusos B no seu lugar inicial.

Aviso: Obstruir imperativamente os dois orifícios com a ajuda dos resguardos de orifícios E previstos para esse efeito (fornecidos no saco dos acessórios) (Desenho D6)

- Retire o calço de imobilização do conjunto tambor/cuba (Desenho D7). Para isso :

- levante a tampa da máquina

- retire o calco F

- retire o calco G

- simultaneamente nos dois batentes.

Atención: Retire as braçadeiras suporte dos tubos H obstruir imperativamente os orificios com a ajuda dos resguardos I fornecidos no saco de acessórios) (Desenho D8).

Conselho: Aconselhamos conservar todas as peças de fixação, porque deverá obrigatoriamente montá-las se tiver em seguida, de transportar a sua máquina.

Informação: Antes da sua saída da fábrica, o seu aparelho foi minuciosamente controlado; é possível por isso que constate a presença de um pouco de água na cuba ou ao nível da caixa de produtos.

• DESLOCAMENTO DO SEU APARELHO

- Colocação sobre as rodinhas:

Se a sua máquina é equipada com rodinhas retracteis, pode deslocála facilmente.

Para a colocação das rodinhas, faça rodar da direita até à extremidade esquerda a alavanca situada na parte de baixo do aparelho (Desenho D9).

Importante:

Em funcionamento, a máquina não deve assentar sobre as rodinhas „dianteiras”: não esqueça de levantar a alavanca na posição inicial.

• ALIMENTAÇÃO EM ÁGUA FRIA

Ligar o tubo de alimentação (Desenho D10).

— por um lado, na ligação situada na parte traseira da máquina — por outro, numa torneira munida de uma extremidade com rosca ∅ 20x27 (3/4 BSP).

Se utilizar uma torneira auto-perfuradora, a abertura praticada deve ser de um diâmetro de 6 mm no mínimo.

Entrada de água:

- Pressão de água mínima : 0,1 MPa ou 1 bar

- Pressão de água máxima : 1 MPa ou 10 bars

- Substituição do tubo de alimentação de água

No momento da substituição, preste atenção ao bom aperto e à presença da junta nas duas extremidades.

• EVACUACÃO DAS ÁGUAS USADAS

Ligar o tubo de esvaziamento, após ter montado na extremidade deste último a cruzeta fornecida com a máquina (Desenho D11):

— ou de maneira provisória, num lava-loiça ou numa banheira.

— ou de maneira permanente num sifão ventilado.

Se a sua instalação não for equipada de um sifão ventilado, preste atenção para que a ligação não seja estanque. Com efeito, para evitar qualquer refluxo de água usada na máquina, é vivamente recomendado deixar livre passagem de ar entre o tubo de esvaziamento da máquina e a conduta de evacuação.

Em todos os casos, a cruzeta de esvaziamento deverá ser colocada a uma altura compreendida entre 90 e 65 cm em relação à base da máquina.

Importante:

Este atenção para manter o tubo de esvaziamento por meio de um suporte para evitar que a cruzeta se solte durante o esvaziamento e provoque uma inundação.

Para uma evacuação correcta das águas residuais, não passe o tubo de esvaziamento por um caminho demasiado sinuoso. Na verdade, o aumento das curvas prejudica a efi cácia da bomba de despejo.

É possível evacuar a água usada para o solo, a condição que o tubo de esvaziamento passe por um ponto situado a uma altura compreendida entre 90 e 65 cm em relação à base da máquina (Desenho D12).

• ALIMENTAÇÃO ELÉCTRICA

Importante:

Para a sua segurança, é imperativo conformar-se com as indicações dadas abaixo.

— Antes de ligar o aparelho, verificar imperativamente se as características eléctricas são compatíveis com as da instalação (ver as indicações inscritas na placa de características à xada atrás do aparelho).

— A instalação eléctrica deve obedecer às normas em vigor e às prescrições das Autoridades Eléctricas do país em questão, em particular para a ligação à terra e para a localização numa sala húmida.

Não assumimos qualquer responsabilidade por qualquer incidente causado por uma instalação eléctrica incorrecta.

Conselho: Conselhos

— Não utilize fi o de extensão, adaptador ou tomada múltipla.

— Não suprima nunca a colocação da terra.

— A tomada de corrente deve ser facilmente acessível mas fora do alcance das crianças.

Se tiver dúvidas, contacte o seu instalador.

Importante:

O seu aparelho está conforme as directivas europeias 2006/95/CE (directiva baixa tensão) e 2004/108/CE (compatibilidade electromagnética).

- INSTALAÇÃO DO APARELHO

Importante:

Se colocar a sua máquina ao lado de outro aparelho ou de um móvel, aconselhamos deixar sempre entre eles um espaço para facilitar a circulação do ar.

Conselho: Por outro la

— instalar o seu aparelho num local húmido e mal arejado

— instalar o seu aparelho num local onde ele poderia ser submetido a projeccões de água

— instalar o seu aparelho sobre um solo de alcatifa.

Se não poder evitar isso, tome todas as disposições para não dificultar a circulação do ar na sua base, a fim de assegurar uma boa ventilação dos componentes internos.

- Colocação a nível:

Verifique com a ajuda de um nível se o solo é horizontal: inclinação máxima 2°, ou seja uma diferença de aproximadamente 1 cm medido na largura e de 1,5 cm na profundidade da máquina.

- Pés ajustáveis

Certas máquinas estão equipadas de dois pés ajustáveis colocados na parte frontal permitindo compensar as desigualdades do chão. Para ajustar a horizontalidade e a estabilidade da máquina, proceda da seguinte forma:

— ponha a máquina nas rodinhas (ou incline-a ligeiramente para trás se esta não estiver equipada de rodinhas escamoteáveis)

— em função da configuração do chão, aperte ou desaperte o(s) pé(s) para o(s) ajustar em altura (Desenho D13)

— volte a colocar a máquina nos seus pés e verifique a sua estabilidade.

• CÓDIGO DE MANUTENÇÃO DOS TÊXTEIS

— Lavagem 📋: nunca ultrapassa as temperaturas indicadas

— Cloragem diluída a frio possível:

— Engomar: maciov 📄 médio 📄 forte 📄

— Limpeza a seco: essência mineral Ⓟ Percloretileno Ⓐ quaisquer solventes Ⓕ

— Nota: um código de barras indica a sua proibição ✗ ✗ ✗

• CARREGAMENTO DA ROUPA

Efectue as operações na seguinte ordem:

- Abertura da máquina

— Verifique se o selector de programas está correctamente em posição de paragem.
— Levantar a pega da abertura situada na parte da frente da máquina.
A tampa abre-se.
— Abra o tambor premindo no botão situado na porta dianteira.

- Introdução da roupa

Para performances de lavagem óptima, colocar a roupa, previamente separada e desdobrada no tambor, sem a amontoar e repartindo-a uniformemente. Misture as peças grandes com as pequenas para obter uma centrifugação óptima, sem formação de desequilibrio.

- Fecho do tambor

Assegure-se do bom fecho do tambor.

Important:

Veriã que se os três ganchos e a borda do botão estão bem visíveis.

- CARREGAMENTO DOS PRODUTOS DE LAVAGEM

Importante: (Desenho D14)

— O recipiente „LAVAGEM” pode conter detergente em pó ou líquido, no entanto, não utilizar detergente líquido para programas COM prélavagem e/ou COM „início diferido” (conforme o modelo).
— O amaciador concentrado deve ser diluído com água quente.
— A lixívia concentrada deve imperativamente ser diluída.
— Para um enchimento correcto dos recipientes de produtos, colocar
a tampa na sua posição máxima de abertura
— Não ultrapassar o nível MAX.

- Dosagem do detergente

A quantidade a utilizar depende da dureza da água, do grau de sujidade da sua roupa e da quantidade de roupa a lavar.

Consulte sempre as recomendações de dosagem que figuram na embalagem dos produtos de lavagem.

Atenção: as recomendações dos fabricantes de detergente correspondem, na maioria dos casos a um enchimento máximo do tambor. Adopte correctamente a sua dosagem ao peso da roupa introduzida na máquina. Estas recomendações evitar-lhe-ão uma dosagem excessiva responsável da criação de espuma. Uma produção excessiva de espuma pode diminuir as performances da sua máquina e aumentar a duração de lavagem bem como o consumo de água.

- Detergentes para lás e têxteis delicados

Para a lavagem destes têxteis, recomendamos utilizar um detergente apropriado (evite colocar este último directamente no tambor porque alguns produtos são agressivos para o metal).

- Antes da primeira lavagem

Antes de efectuar a sua primeira lavagem, recomendamos fazer um ciclo de lavagem „ALGODÃO 90° sem pré-lavagem”, sem roupa e utilizando meia dose do seu detergente habitual. Isto, para eliminar os resíduos de fabricação que podem eventualmente subsistir na máquina.

① | Recipiente pré-lavagem (pó)

② || Recipiente lavagem (pó ou líquido)

③ Amaciador

④ cl Lixívia

: DETERGENTE PÓ : DETERGENTE LÍQUIDO

• PROGRAMACIÓN

Informação: Todas as teclas são de microcorrida e não fi cam premidas. A tecla "inicio/pausa" não pode de forma alguma anular um programa.

Importante: Antes de colocar a máquina em funcionamento, verifique se a ficha eléctrica está ligada e a torneira de água aberta. Verif que igualmente o bom fecho das tampas do cuba e da tampa da máquina. Na fase "fi m de ciclo", qualquer acção num dos elementos de comando (selectores ou teclas) permite voltar para o modo "programação". Por medida de segurança, no fi m de um ciclo, recomenda-se de desligar a fi cha eléctrica e de seguida fechar a torneira de chegada de água.

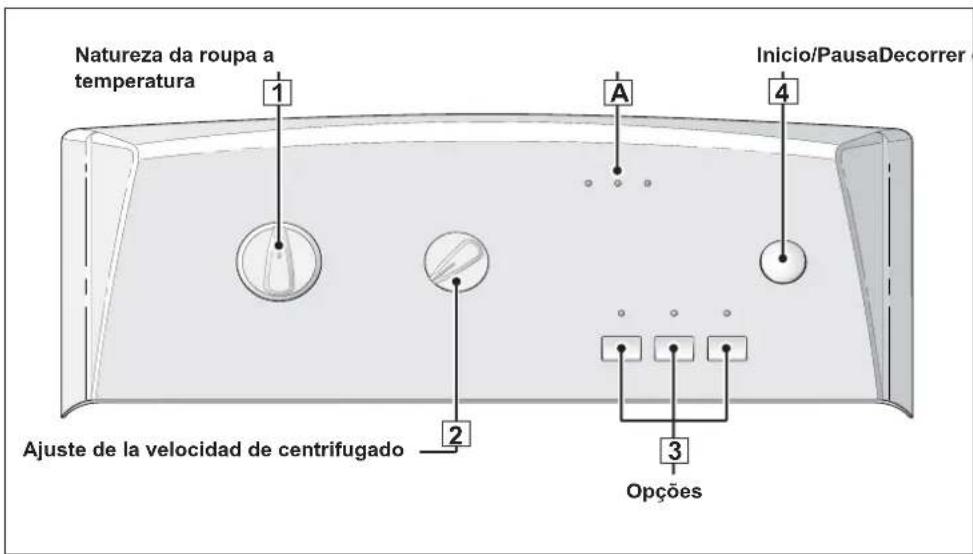

• Programação de um ciclo de lavagem: Indicadores luminosos e posição dos selectores

— Rode o selector 1para escolher o programa e a temperatura de lavagem mais adaptados à natureza da sua roupa.Nota: O facto de rodar o selector para uma posição outra que «O» liga a máquina.	Indicador luminoso «lava.» intermitente (se escolheu fazer apenas um enxaguamento ou apenas um enxugamento, o indicador luminoso «aclarado» fica a piscar).
— Escolha, com o selector 2- ou uma velocidade de enxugamento adaptada à natureza da sua roupa.A velocidade de enxugamento é automaticamente limitada nos programas «sintético», «Delicado / Lã» (delicado/lana) e «Lavagem à mão» (lavado a mano).- ou um escoamento.O ciclo termina por um enxugamento macio a 100 rpm.- ou uma paragem com a cuba cheia.A máquina pára com a cuba cheia de água antes do enxugamento final.	selector 2em- posição «800» por exemplo- posição «0»- posição «anti-arrugas»
— Escolha ou não as opções com as teclas 3.	Indicador(es) luminoso(s) da ou das opções seleccionas
— Iniciar o ciclo premindo «inicio/pausa» 4.	indicador luminoso «lava.» aceso fixo (os indicadores luminosos A acendem-se sucessivamente para indicar em que fase se encontra o ciclo)

• Colocar ou retirar uma peça durante o ciclo (impossível durante a centrifugação):

• Anulação em curso de programação, de lavagem ou durante uma pausa:

Ponha o selector1na posição de paragem.Esta operação pode fazer-se a qualquer momento, durante o ciclo ou durante a programação ou mesmo durante uma pausa.Nota:- Em todos os casos, uma anulação obriga-o, de seguida, a voltar a programar tudo desde o início.- Se anulou durante a lavagem, pense em esvaziar a água se necessário	selector1em posição de paragem «O»todos os indicadores luminosos desligados
• Fim do ciclo:
Nota: Após o enxugamento, alguns modelos posicionam automaticamente a sua cuba com a abertura virada para cima para facilitar o acesso à roupa. Esta operação dura no máximo 3 minutos.— De seguida, o indicador luminoso «fin.» acende-se «fixo», o que indica o fim do ciclo.Ponha o selector1na posição de paragem «O».Pode então abrir a tampa e remover a sua roupa.	indicador luminoso «fin.» aceso fixo

Para ter mais informações sobre as diferentes funções, consultar os capítulos «DETALHES DOS PROGRAMAS» e «DETALHES DAS OPÇÕES».

Informação:

Após um corte de energia eléctrica, a ligação do ciclo de lavagem retoma sistematicamente onde foi interrompida.

- Manter as performances da máquina de lavar roupa (Manutenção do filtro de bomba):

Tem de limpar regularmente o filtro da bomba de esvaziamento (ver forma como proceder no capítulo "LIMPEZA DO FILTRO DA BOMBA".)

Importante:

Se não limpar regularmente o filtro da bomba, as performances da máquina podem ficar afectadas.

• EXEMPLOS DE PROGRAMAS

Para escolher o programa mais adaptado à natureza da roupa, siga as indicações das etiquetas da maioria dos têxteis.

Quadro dos programas			prelavado	fácil planchado	aclarado extra	«0»	anti-arrugas
Tipo de têxtil	Temperatura (°C)	Carga máxima de roupa seca (kg)	Prélavagem	Engomar fácil	Enxaguamento extra	Escorrimento	Antivincos
ALGODÃO (algodón) - 90	* °C 6.0		●	●	●	●	●
SINTÉTICO - 60 2.5	*		●	●	●	●	●
DELICADO / LÃ (delicado/lana) 30	-40 1.5				●	●	●
Programas especiais
Lavagem a mão (Lavado a mano) 1.0	*				●	●	●
Lavagem rapido (▶celeris 30 min) 40 2.5						●	●
Programas complementares
Enxaguamento só (aclarado)	-	-				●	●
Centrifugação só (centrifug.)	-	-				●

- Estas funções podem ser utilizadas sozinhas ou acompanhadas – as combinações ilógicas são impossíveis.

- PROGRAMAS PARA OS ENSAIOS DE ACORDO COM O REGULAMENTO DELEGADO (UE) N° 1061/2010

Programa de algodão padrão a 60°C : algodão - 60°C - sem opções - enxugamento máximo.

Programa de algodão padrão a 40°C : algodão - 40°C - sem opções - enxugamento máximo.

Os principais programas oferecidos por esta máquina são:

• ALGODÃO (ALGODÓN)

Para uma carga de roupa composta de ALGODÃO branco resistente ou de cor.

Importante:

Se lavar roupa de cor, não ultrapasse a temperatura de 60°C máximo.

Nota: Nos primeiros minutos deste programa, a sua máquina de lavar roupa avalia automaticamente a carga de roupa introduzida. Adapta em consequência o consumo de água e a duração do programa para uma lavagem perfeita.

• SINTÉTICO

Para uma carga de roupa composta de CORES DELICADAS, SINTÉTICOS RESISTENTES ou FIBRAS MISTURADAS.

• DELICADO / LÃ (DELICADO/LANA)

Para uma carga de roupa composta de CORTINAS TÊXTEIS DELICADOS, ROUPA FRÁGIL ou LÃS "LAVÁVEL À MÁQUINA".

Nota: Programa com acção mecânica fraca e centrifugação muito suave que respeita o tipo da sua roupa.

• Lavagem à mão (Lavado a mano)

Para uma carga de roupa composta de SEDA ou de TÊXTEIS PARTICULARMENTE DELICADOS.

Nota: Programa com acção mecânica muito fraca e que não comporta centrifugação intermediária durante os enxaguamentos.

O ciclo termina por uma fase de centrifugação muito suave e progressiva limitada a 600 rotações por minuto.

• Lavagem rapido (w) celeris 30 min)

Este programa permite-lhe refrescar uma carga de roupa pouco suja de 2,5Kg composta de ALGODÃO, BRANCO, CORES ou SINTÉTICOS RESISTENTES. A sua duração é limitada a 30 minutos.

Neste programa a temperatura de lavagem é automaticamente programada a 40°C.

Importante:

- Enxaguamento só (Aclarado)

Enxaguamento separado acompanhado, à escolha:

— ou de uma centrifugação com esvaziamento

— ou de um esvaziamento só (opção “escorrimento”)

— ou de uma paragem com a cuba cheia de água.

- Centrifugação só (Centrifug.)

Permite uma centrifugação separada com esvaziamento.

Importante:

No caso de um “enxaguamento só” acompanhado de uma centrifugação ou de uma “centrifugação só”, preste atenção ao escolher uma velocidade de centrifugação adaptada ao tipo de roupa introduzida na máquina.

• DETALHES DAS OPÇÕES

- Pré-lavagem (prelavado)

Especialmente concebida para a roupa suja (lama, sangue...).

Uma primeira mistura a frio específica precede uma fase de aquecimento a 30°C.

Esta mistura a frio permite retirar, antes do aquecimento, as partículas sujas da roupa.

Importante:

É necessário introduzir detergente no recipiente "|" da caixa de autos.

Evita as rugas na roupa facilitando deste modo a engomagem.

- Enxaguamento extra (acclarado extra)

«Especial peles sensíveis e alérgicas»: acrescenta um enxaguamento suplementar ao ciclo de lavagem.

- Escorrimento (centrifug. posição «0»)

Esta função, para o roupa muito delicado, permite suprimir o enxugamento e passar directamente à la fase de esvaziamento da máquina.

• Anti-vincos (Anti-arrugas)

Esta função permite tirar a roupa da máquina antes da fase de enxugamento ou deferir esta fase de enxugamento, isso permitindo à roupa fi car na água de forma a evitar o enrugamento.

Nota: Quando a máquina está parada com a cuba cheia de água, o indicador luminoso de decorrer do ciclo «aclarado» fica intermitente.

De seguida:

— se desejar fazer um esvaziamento com enxugamento, escolha, como selector 2, uma velocidade de enxugamento adaptada à natureza daroupa. O programa termina automaticamente.

— se desejar fazer apenas um esvaziamento, escolha, com o selector 2 função «escorrimento» (posição «0»).

- MODIFICAÇÃO DE UM PROGRAMA DE LAVAGEM

• Durante a programação:

Antes de premir a tecla «início/pausa» ◆4, todas as modificações são possíveis.

- Após o início do ciclo:

Pode modificar o tipo de têxtil (por exemplo passar de «ALGODÃO» a «SINTÉTICO», etc.). Neste caso, verifique se as opções anteriormente seleccionadas continuam a sê-lo.

A nova escolha deve ser validada premindo a tecla «início/pausa» ① ④. Então a máquina pode eventualmente esvaziar uma parte da sua água.

Consoante o modelo, são possíveis as seguintes modificações sem premir a tecla «início/pausa» ① 4.

— para um mesmo tipo de têxtil, pode modifi car a temperatura.

Nota: Se a temperatura atingida durante ciclo de lavagem for mais elevada de que a sua nova escolha, o aquecimento da água é imediatamente desligada e o ciclo continua.

— Pode modifi car as velocidades de enxugamento durante todo o ciclo.

— Pode seleccionar um «escorrimento» e «anti-vincos» durante a duração da lavagem.

— Pode activar a opção «Enxaguamento extra» (aclarado extra) até ao início do enxugamento (até o indicador luminoso de decorrer do ciclo «aclarado» acender-se).

— Pode desactivar todas as opções durante toda a duração do ciclo na medida em que a sua acção já não está terminada.

- No fi m do ciclo:

Quando o indicador luminoso «fin.» fica aceso, pode programar um novo ciclo sem ter de pôr o selector 1 na posição de paragem.

Basta para isso rodar um dos selectores ou premir uma das teclas.

O indicador luminoso «lava.» começa a piscar.

A máquina está então pronta para uma nova programação.

• DISPOSITIVOS DE SEGURANÇA AUTOMÁTICOS

- Segurança da abertura da tampa:

Logo que o ciclo de lavagem se iniciou, a tampa do seu aparelho bloqueia-se. Logo que o ciclo de lavagem está terminado ou quando a máquina está parada com a cuba cheia de água, a tampa des bloqueia-se.

Se programou um «início diferido», a tampa não fica bloqueada durante todo o período de espera que precede o início do ciclo.

Se desejar abrir a tampa durante o ciclo, premir brevemente na tecla 4 e esperar ao menos 1 a 2 minutos para que a segurança da tampa se desbloqueie.

Importante:

Conforme o momento do ciclo em que deseja abrir a tampa, esse prazo pode ser mais longo porque deve acrescentar um período de arrefecimento.

Com efeito, em curso de ciclo, para que a segurança da tampa se desbloqueie, a temperatura interior da máquina não deve ultrapassar um certo limite, isto para evitar queimaduras graves.

- Segurança da água:

No funcionamento, o controlo permanente do nível de água previne qualquer transbordo eventual.

- Segurança de centrifugação:

A sua máquina de lavar roupa é equipada com uma segurança que pode limitar a centrifugação quando é detectada uma má repartição da carga.

Nesse caso a sua roupa pode ser insuficientemente centrifugada. Repartir, então uniformemente a sua roupa no tambor e programar uma nova centrifugação.

- Segurança anti-espuma:

A sua máquina de lavar roupa sabe detectar uma forte produção de espuma na centrifugação.

Nesse momento, a centrifugação pára e a máquina é esvaziada.

Em seguida o ciclo retoma o seu curso adaptando as cadências de centrificação e acrescentando eventualmente um enxaguamento suplementar.

• LIMPEZA DO FILTRO DA BOMBA

Este filtro recupera os pequenos objectos que pode ter deixado por inadvertência nas peças de roupa e evita que perturbem o funcionamento da bomba.

Para a limpeza, proceda da seguinte forma:

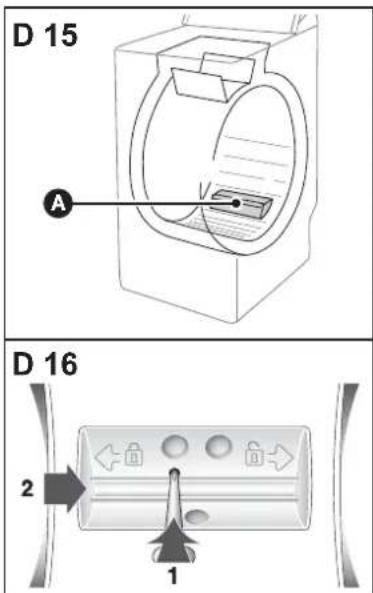

— abra as tampas da cuba. No fundo desta, pode ver uma peça de plástico

A (Desenho D15)

desbloqueie esta peça (Desenho D16).

Para isso:

- introduza uma vara (um lápis ou uma chave de fendas, por exemplo) no orifício situado na peça A

- ao premir verticalmente com esta vara, empurre a peça A para a direita até esta passar para o seu alojamento

— tire a peça A

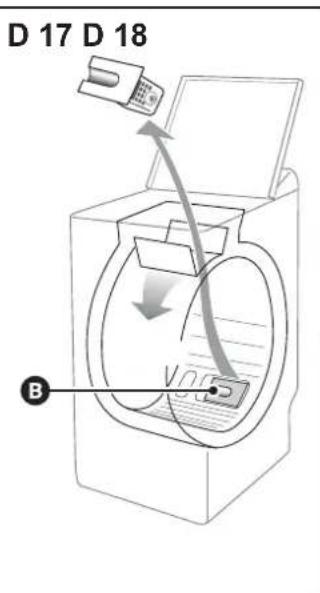

— rode ligeiramente a cuba, tampas abertas, para a frente da máquina (Desenho D17)

Pelas aberturas deixadas livres pela retirada da peça A, tem acesso ao iltro da bomba B.

— remova-o do seu alojamento (Desenho D17)

— remova os diferentes objectos que se encontra no interior

— passe por água da torneira (Desenho D18)

— volte a instalá-lo empurrando-o a fundo no seu alojamento após ter veriti cado a limpeza deste.

— volte a colocar a peça A no devido lugar tendo o cuidado de posicionála correctamente nas aberturas no fundo do cuba e empurrando-a para a esquerda até ficar perfeitamente encaixada (Desenho D19).

• LIMPEZA DO APARELHO

Importante:

Para a limpeza da carroçaria, do painel de comando, e, normalmente, todas as peças de plástico, utilize uma esponja ou um pano húmido com apenas água e sabão líquido.

Em todos os casos, não utilizar:

— os pós abrasivos
— as esponjas metálicas ou plásticas
— os produtos à base de álcool (álcool, diluente, etc...).

• MANUTENÇÃO DAS PEÇAS INTERNAS

Para garantir uma melhor higiene, recomendamos:

— deixar a tampa aberta algum tempo após a lavagem,
— limpar, aproximadamente uma vez por mês, às partes de plástico e de borracha do acesso à cuba, com a ajuda de um produto ligeiramente clorado. Para eliminar todos os resíduos desse produto, efectue um enxaguamento
— fazer um ciclo de lavagem a 90°C ao menos uma vez por mês.

• LIMPEZA DA CAIXA DE DETERGENTES

Limpe regularmente a caixa de produtos.

Para isso:

— carregar simultaneamente nas peças Ⓐ salientes que se encontram de uma parte e de outra da caixa, esta extrai-se do seu compartimento (Desenho D20).
— retire os sifões D situados na parte detrás da caixa E e separe esta última da sua parte exterior dianteira F (Desenho D21)
— enxagúe tudo debaixo da torneira (preste atenção e esvazie o excedente de água que poderia subsistir no interior da caixa)
— montar todos os elementos da caixa prestando atenção para que a parte caixa propriamente dita fique bem fixada na parte exterior, em seguida colocar o conjunto no seu lugar debaixo da tampa da máquina.

• VERIFICAÇÕES PERIÓDICAS

Para evitar os estragos provocados pela água, recomenda-se verificar regularmente o estado dos tubos da chegada de água e de esvaziamento. Se constatar a menor falha, não hesite em substitui-los por tubos idênticos disponíveis no fabricante ou no seu Serviço Pós-venda. Para a substituição do tubo de alimentação em água, consulte o capítulo «ALIMENTAÇÃO EM ÁGUA FRIA».

- SUBSTITUIÇÃO DO CABO DE ALIMENTAÇÃO ELÉCTRICA

Aviso:

Para a sua segurança, a substituição do cabo eléctrico ou, consoante o modelo, do conjunto da caixa eléctrica e do seu cabo associado, deve obrigatoriamente ser efectuada pelo serviço após venda do fabricante ou por um processional qualificado.

- O ciclo não arranca

— Esqueceu-se de premir a tecla «inicio/pausa».

— O aparelho não é alimentado em electricidade:

- verifi que o disjuntor, os fusíveis.

— A torneira de entrada de água está fechada.

— A tampa do aparelho está mal fechada

- Uma poça de água forma-se à volta da máquina

Aviso:

Retire primeiramente a tomada de corrente ou corte o fusível correspondente e feche a torneira de entrada de água.

Durante o funcionamento do aparelho, o controlo constante do nível impede a água de transbordar. Se apesar disso, sai água da máquina, pode ser que:

— o tubo de esvaziamento esteja mal posicionado na conduta de evacuação.

— as ligações do tubo de alimentação de água na máquina e na torneira não são estanques:

- verifi que a presença das juntas bem como o aperto das uniões.

- Fortes vibrações na centrifugação

- Seu aparelho não está correctamente desclaçado:

- verifique se todos os calços que servem para o transporte foram bem retirados (ver capítulo «DESMONTAGEM DAS ARGOLAS DE TRANSPORTE»).

Solo não é horizontal.

— Seu aparelho repousa sobre duas rodinhas «dianteira» (conforme o modelo)

- repousar o aparelho sobre os seus pés puxando a alavanca de colocação sobre rodinhas para a direita.

- A roupa não é centrifugada ou insufi cientemente centrifugada

— Seleccionou um programa sem centrifugação, por exemplo

«Escorrimento»

— A segurança de centrifugação detectou uma má repartição da roupa no tambor:

- desamontoar a roupa e programar uma nova centrifugação.

• A máquina não esvazia

Programou uma «Paragem cuba cheia».

— O fi Itro da bomba de esvaziamento está obstruído:

— O tubo de evacuação está dobrado ou sujo.

- A tampa não se abre

— O programa não está ainda terminado.

A tampa fi ca bloqueada durante toda a duração do programa.

- As portas do tambor abrem-se demasiado lentamente (para as máquinas equipadas de portas com abertura suave)

— a sua máquina não funcionou desde há muito tempo

— resíduos de detergente (pó) bloqueiam as charneiras

- em todos os casos, tudo entra em ordem após a primeira abertura.

Importante:

Geralmente e seja qual for a anomalia constatada, convém parar a máquina, desligar o cordão de alimentação eléctrica e fechar a torneira de entrada de água.

• SERVICIO POSTVENTA:

Qualquer intervenção na sua máquina de lavar deve ser realizada :

— quer pelo seu revendedor,

— quer por um outro profissional qualificado autorizado pela marca.

Ao chamá-los, indique a referência completa de sua máquina (o modelo, o tipo, o número da série). Estas informações figuram na placa de identificação fi xada atrás da máquina.

- MENSAGENS FORNECIDAS PELA INTERMITÊNCIA DOS INDICADORES LUMINOSOS

- Incidentes assinaladas reparáveis por si

Neste capítulo, explicamo-lhe como solucionar por si mesmo e com muito facilidade estes incidentes.

O seu aparelho detecta alguns incidentes de funcionamento e assinalalhe por uma intermitência especial dos indicadores luminosos de opções.

indicadoresluminosos Causas / Soluções
	Torneira de chegada de água fechada. Verifique a abertura da torneira de chegada de água, e de seguida prima novamente a tecla «início/pausa» para relançar o ciclo. Este incidente pode igualmente ser provocado por uma ligação incorrecta do tubo de esvaziamento (ver capítulo «EVACUAÇÃO DAS ÁGUAS USADAS»).
	O filtro da bomba está tapado. Limpe o filtro da bomba (ver como proceder no capítulo «LIMPEZA DO FILTRO DA BOMBA»), de seguida prima novamente a tecla «início/pausa» para relançar o ciclo.Verifi que igualmente o posicionamento do tubo de esvaziamento no conduto de evacuação: a ligação não deve ser estanque (ver capítulo «EVACUAÇÃO DAS ÁGUAS USADAS»).
	Tubo de esvaziamento mal posicionado.Verifi que o posicionamento do tubo de esvaziamento no conduto de evacuação: a ligação não deve ser estanque (ver capítulo «EVACUAÇÃO DAS ÁGUAS USADAS»).
	Cuba bloqueada. Verifique se uma pequena peça de roupa (ex. lenço, meia,...) não passou entre a cuba e o tambor e não bloqueie a rotação do mesmo. Para ter acesso a fundo à cuba, consulte o capítulo «LIMPEZA DO FILTRO DA BOMBA».
	Tampa mal fechada. Verifique o fecho da tampa, e de seguida prima novamente a tecla «início/pausa» para relançar o ciclo.

- Incidentes assinalados necessitando de um técnico de reparação

O aparelho detecta igualmente alguns defeitos de funcionamento que necessitam da intervenção sistemática de um técnico de reparação.

Neste caso, os três indicadores luminosos e decorrer do ciclo piscam simultaneamente

Nota:

Antes de contactar o técnico, recomenda-se de proceder da seguinte forma:

- ponha o selector de programas na posição «O» e desligue a fi cha de alimentação eléctrica durante pelo menos 10 segundos,

- volte a ligar a fi cha e relance um ciclo de lavagem.

Se o defeito visualizado persistir, contacte o técnico de reparação sem se esquecer de lhe assinalar quais eram os indicadores luminosos aceso.

Importante: Não relance

Não relance nenhum ciclo de lavagem, se o tambor í car bloqueado ou se detectar a presença de água à volta da máquina ou ainda se detectar um odor a queimado.

• EDUKIAK

Orria Orria

D Abraçadora transversal

Desprazamento do seu aparello 44

Carga dos produtos de lavado 45

Programación 46

Detalle dos programas e das opciós .....47

Mantemento do seu aparello 49

Este aparello, destinado a un uso exclusivamente doméstico, foi concibido para lavar, aclarar e centrifugar os táxtiles lavables a máquina. Respecte obrigatoriamente as seguintes instrucíos.

— Para a roupa pouco sucia, elixa un ciclo de lavado curto.

- levante a tapa da máquina

- retire a cuña F

- retire a cuña G

Antes da sua saída de fábrica, o seu aparello foi controlado minuciosamente; por iso é posible que constate a presenza dun pouco de auga na cuba ou ao nível das caixas de produtos.

• DESPRAZAMENTO DO SEU APARELLO

• CÓDIGO DE MANTEMENTO DOS TÉXTILES

- Apertura da máquina

— Verifique que o selector de programas está correctamente situado sobre «O».
— Segundo o modelo, levante a maneta de apertura ou prema o botón de contacto situado na parte dianteira da máquina.
— Abra o tambor premendo o botón situado na porta dianteira.

- Antes do primeiro lavado

① | Cubeta prelavado (po)

Se non limpa regularmente o filtro da bomba os resultados da sua lavadora poden verse afectados.

• EXEMPLOS DE PROGRAMAS

• Lavado a man (Lavado a mano)

• Aclarado só (Aclarado)

- para un tipo idéntico de téxtil, pode modifi car a temperatura.

Nota:

Pode modifi car as velocidades de centrifugado durante todo o ciclo

De feito, co ciclo en curso, para que a seguridade da tapa se desbloquee, a temperatura interior da máquina non debe exceder un certo límite, para evitarlle graves queimaduras.

- Seguridade da auga:

No funcionamento, o control permanente do nivel de auga prevén calquera eventual sobardamento.

A sua lavadora está dotada dunha seguridade que pode limitar o centrifugado cando exista un reparto incorrecto da carga. Neste caso, a sua roupa pode non estar suficientemente centrifugada. Reparta então de modo uniforme a sua roupa no tambor e programe un novo centrifugado.

- Seguridade antiescuma:

Para limpalo, proceda como segue:

- mentres aperta verticalmente mediante esta vara, empuxe a peza cara á dereita até que saia do seu aloxamento.

quite a peza A

— vire lixeiramente o tambor, portas abertas, cara á parte dianteira da máquina (Debuxo D17)

quíteo do seu aloxamento (Debuxo D17)

— acláreo debaixo da billa (Debuxo D18)

En todos os casos, está prohibido utilizar:
— os pos abrasivos.
— as esponxas metálicas ou de plástico.
— os produtos a base de alcohol (alcohol, disolventes etc ...).

• MANTEMENTO DAS PEZAS INTERNAS

Limpe regularmente a caixa de produtos.

Para iso

— aperte simultaneamente sobre as pezas saíntes C que se atopan a unha banda e a outra da caixa. Extraer a caixa do seu aloxamento (Debuxo D20).
— quite os sifóns D situados na parte traseira da caixa E e separe a caixa do seu embelecedor dianteiro F (Debuxo D21)
— acláreo todo debaixo da billa (procure baleirar o excedente de auga que podería quedar dentro da caixa)
— volva montar todos os elementos da caixa procurando que a parte caixa propiamente dita estea ben enganchada ao seu embelecedor, e volva colocar o conxunto no seu sitio debaixo da tapa da máquina.

— O seu aparello non foi correctamente desbloqueado:

- O chan non é horizontal.

— O seu aparello apóiase sobre os suas rodiñas «dianteiras» (segundo o modelo):

- A roupa non está centrífugada ou insufi cientemente centrífugada

• A máquina non se baleira

— Escolleu o programa «Anti-enrugas».

- Incidentes sinalados que pode amañar vostede mesmo Neste capítulo, explicámosile como solucionar vostede mesmo, dun xeito moi doado, estes incidentes.

Se segue o problema, chame ao servizo técnico.

Importante:
