Tipo de producto	Lavadora independiente
Capacidad de carga	6 kg
Velocidad máxima de centrifugado	1000 rpm
Dimensiones (Al x An x Pr)	85 cm x 60 cm x 52 cm
Peso	65 kg
Alimentación eléctrica	220-240 V / 50 Hz
Clase de eficiencia energética	A++
Número de programas	15
Programas incluidos	Algodón, Sintéticos, Delicados, Lana, Rápido 30', Aclarado y centrifugado, Solo centrifugado, Vaciar
Control de temperatura	Frío a 90°C
Inicio diferido	Hasta 24 horas
Seguro infantil	Sí
Material del tambor	Acero inoxidable
Tipo de pantalla	LED
Consumo de agua por ciclo	52 L
Consumo anual de energía	175 kWh
Nivel de ruido (Lavado/Centrifugado)	58 / 76 dB(A)
Mantenimiento	Limpiar el filtro mensualmente, programa de limpieza del tambor
Disponibilidad de piezas de repuesto	En línea y centros de servicio autorizados
Características de seguridad	Protección contra desbordamiento, detección de carga desequilibrada

Preguntas frecuentes - ZEN-LT1006 EDESA

¿Cómo instalo la lavadora?

Retire todo el embalaje y los pernos de transporte. Colóquela en un piso nivelado, ajuste las patas. Conecte la entrada de agua y la manguera de desagüe. Enchufe a una toma con conexión a tierra.

¿Qué programas están disponibles?

La máquina tiene 15 programas, incluidos Algodón, Sintéticos, Delicados, Lana, Rápido 30', Aclarado y centrifugado, Solo centrifugado y Vaciar.

¿Cómo limpio el filtro?

Abra la cubierta del filtro en la parte frontal inferior. Coloque una toalla, desenrosque el filtro, retire la pelusa y enjuague. Vuelva a instalar de forma segura.

¿Qué hace el seguro infantil?

El seguro infantil desactiva los botones para evitar presiones accidentales. Actívelo manteniendo presionado el botón correspondiente durante 3 segundos.

¿Por qué no centrifuga mi máquina?

Revise el filtro de desagüe por obstrucciones y asegúrese de que la carga esté equilibrada. También verifique la configuración de velocidad de centrifugado y cierre bien la puerta.

¿Cómo uso el inicio diferido?

Seleccione un programa, luego presione Inicio diferido para establecer un retraso de hasta 24 horas. La máquina se iniciará automáticamente a la hora establecida.

¿Cuál es la carga máxima para algodón?

La carga máxima para los programas de algodón es de 6 kg. No sobrecargue para garantizar un lavado eficiente.

¿Cómo soluciono un error E10?

El error E10 indica un problema de entrada de agua. Verifique que el grifo de agua esté abierto, la manguera no esté doblada y el filtro de entrada esté limpio.

¿Puedo lavar lana?

Sí, use el programa Lana con agua fría y un detergente para lana. No centrifugue a alta velocidad.

¿Cómo mantengo el tambor?

Ejecute el programa Limpieza del tambor mensualmente con la máquina vacía, usando un limpiador para lavadoras o vinagre para eliminar la acumulación.

MANUAL DE USUARIO ZEN-LT1006 EDESA

INSTRUCTIONS FOR USE MANUAL DE INSTRUCCIONES MANUAL DE INSTRUÇÕES ERABILERA-ESKULIBURUA MANUAL D'INSTRUCCIONES MANUAL DE INSTRUCIÓNS

edesa

Page 3

Con el objetivo de mejorar constantemente nuestros productos, nos reservamos el derecho a efectuar modificaciones en sus características técnicas, funcionales o estéticas vinculadas con los avances técnicos.

Importante:

Antes de poner en marcha el aparato, lea atentamente este manual de instalación y utilización para familiarizarse lo más rápidamente con su funcionamiento.

Página 19

Desmontaje de las bridas de transporte ....12

Desplazamiento de su aparato ....12

Alimentación de agua fría 12

Evacuación de las aguas sucias ....12

Alimentación eléctrica 13

Instalación de su aparato ....13

Carga de la ropa ....13

Carga de los productos de lavado ....13

Página

Programación ....14

Detalle de los programas y de las opciones .....15

Modificación de un programa de lavado 16

Seguridades automáticas ....16

Limpieza del filtro de bomba 17

Mantenimiento de su aparato 17

Incidentes susceptibles de ocurrir ....18

Mensajes particulares suministrados por la pantalla .....18

- CONSEJOS DE SEGURIDAD

Importante:

Este aparato, destinado a un uso exclusivamente doméstico, ha sido concebido para lavar, aclarar y centrifugar los textiles lavables a máquina.

Respete imperativamente las consignas siguientes. Rehusamos cualquier responsabilidad y garantía en caso de no respeto de estas recomendaciones susceptibles de provocar daños materiales o corporales.

— No está previsto que usen este aparato personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén reducidas, ni personas que no tengan experiencia o conocimiento, salvo si han estado bajo el control o han recibido formación previa referente al uso del aparato por parte de una persona responsable de su seguridad.

— El aparato sólo debe utilizarse conforme al modo de empleo, para evitar dañar su ropa y su aparato. Sólo utilice productos de lavado y de mantenimiento certificados para el empleo en las lavadoras de uso doméstico.

— Si antes del lavado, trata su ropa con quitamanchas, disolventes y, en general, con cualquier producto inflamable o de alto poder detonante, no la ponga inmediatamente en el aparato.

De la misma manera, le recomendamos altamente no utilizar disolventes o productos en bomba aerosol al lado de su lavadora y más generalmente de aparatos eléctricos en un cuarto mal ventilado (riesgo de incendio y de explosión).

— Si se producen incidentes que no puede resolver mediante los remedios que le recomendamos (ver capítulo «INCIDENTES SUSCEPTIBLES DE OCURRIR»), llame a un profesional cualifi cado.

— Si ha de abrir su lavadora en curso de ciclo (Por ejemplo: para añadir o quitar ropa), según la fase en la cual se encuentra el programa (en lavado esencialmente), tenga cuidado con la temperatura interior que puede ser muy elevada (riesgo de quemaduras graves).

— Durante una nueva instalación, el aparato ha de ser conectado a la red de distribución de agua mediante un tubo nuevo, el tubo usado no ha de reutilizarse.

— No deje a los niños jugar con el aparato y aleje los animales domésticos. — Los aparatos usados han de convertirse en aparatos inutilizables.

Desenchufe y corte el cable de alimentación a ras del aparato. Cierre la llegada de agua y quite el tubo. Haga inutilizable la cerradura de la puerta.

— En caso de riesgo de helada, desenchufe el tubo de llegada de agua y vacíe el agua susceptible de permanecer en el tubo de vaciado colocando éste lo más abajo posible en un recipiente.

• AHORROS DE ENERGÍA

— Sólo programe el prelavado cuando sea absolutamente necesario: por ej. para prendas de deporte o de trabajo muy sucias, etc.

— Para la ropa poco o medio sucia, un programa de baja temperatura es suí ciente para obtener un resultado de lavado impecable.

— Para la ropa poco sucia, elija un ciclo de lavado corto.

— Dosifique el producto de lavado según la dureza del agua, el grado de suciedad y la cantidad de ropa y respete los consejos de los paquetes de detergente.

• PROTECCIÓN DEL MEDIO AMBIENTE

Los materiales utilizados para el embalaje de este aparato son reciclables. Participe en su reciclaje y contribuya así a conservar el medio ambiente tirándolos a los contenedores municipales previstos para ellos.

Su aparato también contiene materiales reciclables, por lo que está marcado con este logotipo que le indica que, en los países de la Unión Europea, los aparatos desechados no deben mezclarse con otros residuos. Actuando así, el reciclaje de los aparatos que

organiza su fabricante se efectuará en las mejores condiciones posibles, de acuerdo con la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos. Consulte en su ayuntamiento o a su vendedor para conocer dónde se encuentran los puntos de recogida de aparatos desechados más cercanos a su domicilio.

Le damos las gracias por su colaboración en la protección del medio ambiente.

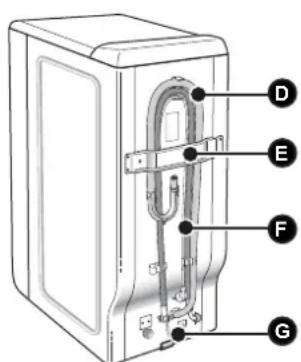

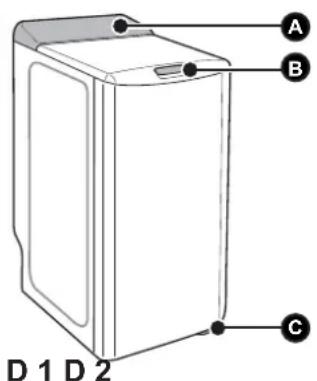

• DESCRIPCIÓN DE SU APARATO

B Maneta Apertura de la tapa (queda bloqueada durante el ciclo)

C Palanca de puesta sobre ruedas (según el modelo)

D Tubo de desagüe

E Traviesa bridaje

F Tubo de alimentación de agua (no conectado)

G Cable de alimentación eléctrica

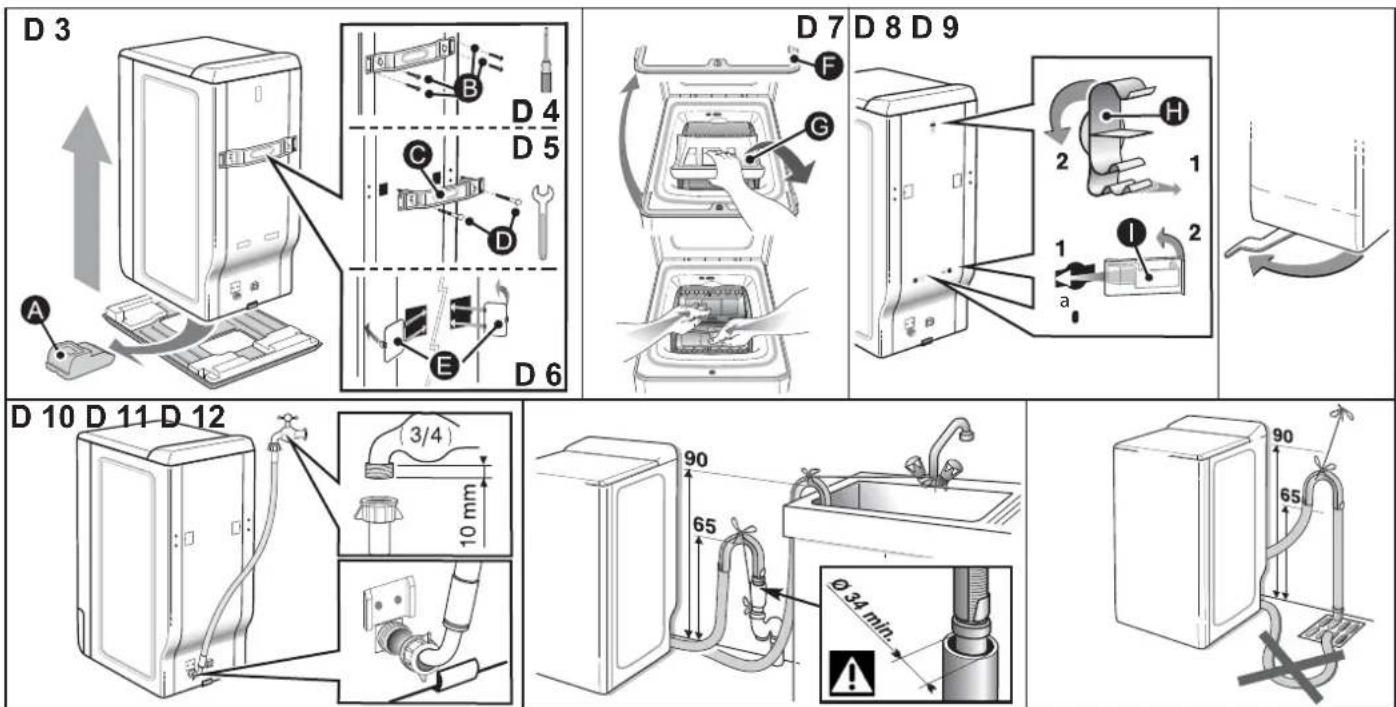

• DESMONTAJE DE LAS BRIDAS DE TRANSPORTE

Importante: Antes de cualquier utilización, es imperativo efectuar las operaciones descritas a continuación.

Estas operaciones consisten en retirar todas las piezas que sirven para inmovilizar la cuba de su aparato durante el transporte.

Estas operaciones llamadas «de desbridaje» son necesarias para el buen funcionamiento de su aparato y el respeto de las normas vigentes en materia de seguridad.

Si estas operaciones no se efectúan en su totalidad, podría ocasionar daños graves a su aparato durante su funcionamiento.

- Quite la lavadora de su zócalo (verifique que el calzo A al mantenimiento del motor no ha quedado metido debajo de la máquina) (Dibujo D3)

- Quite los 4 tornillos B con un destornillador (Dibujo D4) - Quite la traviesa C quitando los dos tornillos D (Dibujo D5) mediante una llave de 10 o de 13 mm (según el modelo) (asegúrese que los dos tiradores de plástico tijados sobre la traviesa se quitan al mismo tiempo que esta última).

— Volver a colocar los tornillos B en su emplazamiento inicial.

Atención: Tape imperativamente los dos agujeros mediante tapaagujeros E provistos a este efecto (suministrado en la bolsa de accesorios) (Dibujo D6)

- Quite el calzo de inmovilización del conjunto tambor-cuba (Dibujo D7). Para ello:

- levante la tapa de la máquina

- quite el calzo

- quite el calzo G

- libere las puertecillas del tambor, bloqueadas en posición baja, apretando simultáneamente sobre las dos partes.

Atención: Quitar las abrazaderas soporte tubos H y tape imperativamente los agujeros mediante tapa-agujeros provistos a este efecto 1 (suministrado en la bolsa de accesorios) (Dibujo D8).

Consejo: Le aconsejamos conservar todas las piezas de bridaje, ya que habrá que montarlas de nuevo obligatoriamente si tiene que transportar un día su máquina.

Información: Antes de su salida de fábrica, su aparato ha sido controlado minuciosamente; resulta pues posible que constate la presencia de un poco de agua en la cuba o a nivel de las cajas de productos.

- Puesta sobre ruedecillas:

Si su máquina está dotada de ruedecillas escamoteables, puede desplazarla fácilmente.

Para la puesta sobre ruedecillas, haga pivotar, desde la derecha hasta la extremidad izquierda, la palanca situada en la parte inferior del aparato (Dibujo D9).

Importante: En funcionamiento, la máquina no debe apoyarse sobre sus ruedecillas «delanteras»: no olvide volver a colocar la palanca en su posición inicial.

• ALIMENTACIÓN DE AGUA FRÍA

Enchufe el tubo de alimentación (Dibujo 10):

— por una parte, sobre el racor situado detrás de la máquina

— por otra parte, sobre un grifo dotado de una contera fileteada ∅ 20x27 (3/4 BSP).

Si utiliza un grifo auto-taladrador, la apertura practicada debe tener un diámetro de 6 mm como mínimo. Llegada de agua:

- Presión de agua mini: 0,1 MPa ó 1 bar

- Presión de agua maxi: 1 MPa ó 10 bars

- Reemplazo del tubo de alimentación de agua

Durante el cambio, asegúrese del buen apriete y de la presencia de la junta en las dos extremidades.

• EVACUACIÓN DE LAS AGUAS SUCIAS

Conecte el tubo de desagüe (Dibujo 11):

— de manera provisonial, sobre un fregadero o una bañera.

— o de manera permanente, sobre un sifón ventilado.

Si su instalación no está dotada de un sifón ventilado, procure que: la conexión no esté estanca. En efecto, para evitar cualquier recalcado de aguas usadas en la máquina, se recomienda vivamente dejar libre paso al aire entre el tubo de desagüe de la máquina y el conducto de evacuación. En cualquier caso, la cruceta de vaciado deberá ser colocada a una altura comprendida entre 90 y 65 cm en relación con la base de la máquina.

Importante:

Procure mantener correctamente el tubo de desagüe mediante una atadura para evitar que la cruceta se desprenda en curso de vaciado y provoque una inundación.

Para que el agua usada se evacúe correctamente, no conduzca el tubo de vaciado por un camino demasiado sinuoso. La proliferación de codos reduce la eía cacia de la bomba de vaciado.

Es posible evacuar las aguas usadas en el suelo a condición que el tubo de desagüe pase por un punto situado a una altura comprendida entre 90 y 65 cm en relación con la base de la máquina (Dibujo D12).

• ALIMENTACIÓN ELÉCTRICA

Importante:

Por su seguridad, es imperativo seguir las indicaciones que a continuación se detallan.

— Antes de conectar el aparato, deberá imperativamente asegurarse de que sus características eléctricas son compatibles con las de su instalación (ver las indicaciones escritas sobre la placa de características fi jada al dorso del aparato).

— La instalación eléctrica debe ser conforme a las normas vigentes y a las prescripciones de las Autoridades Eléctricas del país concernido, en particular para la puesta a tierra y el emplazamiento en un cuarto de baño.

No podemos ser considerados como responsables de cualquier incidente provocado por una instalación eléctrica incorrecta.

Consejo:

Consejos para la instalación eléctrica de su aparato.

No utilice alargador, adaptador o toma múltiple.

— No suprima nunca la puesta a tierra.

— La toma de corriente debe ser fácilmente accesible pero fuera del alcance de los niños.

En caso de duda, póngase en contacto con su instalador.

Importante:

Su aparato es conforme a las directivas europeas 2006/95/CE (directiva baja tensión) y 2004/108/CE (compatibilidad electromagnética).

• INSTALACIÓN DE SU APARATO

Importante:

Si coloca su máquina al lado de otro aparato o de un mueble, le aconsejamos dejar siempre entre ellos un espacio para facilitar la circulación del aire.

Consejo:

Po otra parte, le desaconsejamos altamente:

— instalar su aparato en una habitación húmeda y mal ventilada.

— instalar su aparato en un lugar donde podría ser sometido a proyecciones de agua.

— instalar su aparato en un suelo con moqueta.

Si puede evitarlo, tome todas las disposiciones para no interrumpir la circulación del aire en su base, y así asegurar una ventilación correcta de los componentes internos.

- Puesta a nivel

Verifique mediante un nivel que el suelo es horizontal : inclinación maxi 2°, es decir una distancia de más o menos 1 cm medido sobre la anchura y de 1,5 cm sobre la profundidad de la máquina.

- Patas ajustables

Algunas máquinas están dotadas de dos patas ajustables situadas en la parte delantera que permiten compensar las desigualdades del suelo. Para ajustar la horizontabilidad y la estabilidad de la máquina, proceda como sigue:

— ponga la máquina sobre las ruedecillas (o bascúlela ligeramente hacia atrás si no está dotada de ruedecillas escamoteables)

— según la conti guración del suelo, enrosque o desenrosque la o las patas para ajustarla(s) en altura (Dibujo D13)

— vuelva a poner la máquina sobre sus patas y verifique su estabilidad.

• CÓDIGO DE MANTENIMIENTO DE LOS TEXTILES

— Lavado 95: no exceda nunca las temperaturas indicadas

Clorado diluido en frío:

Plancha: suave mediana fuerte

— Limpieza en seco: esencia mineral Ⓕ, percloroetileno Ⓟ, disolvente Ⓔ

— Nota: un código tachado indica su prohibición ✗ ✗ ✗

• CARGA DE SU ROPA

Efectúe las operaciones en el orden siguiente:

- Apertura de la máquina

— Verifique que el selector de programas está correctamente en osición de parada.

— Levante la maneta de apertura situada en la parte delantera de la máquina.

Se abre la tapa.

— Abra el tambor apretando sobre el pulsador situado sobre la puertecilla delantera.

- Introducción de la ropa

Para resultados de lavado óptimos, coloque la ropa, previamente seleccionada y desplegada, en el tambor, sin amontonarla y repartiéndola de modo uniforme. Mezcle las piezas grandes y pequeñas para obteber un centrifugado óptimo, sin formación de desequilíbrio.

• Cierre del tambor

Asegúrese que el tambor está bien cerrado.

Important:

Veriñ que que los tres ganchos y el ribete del pulsador permanecen bien visibles.

• CARGA DE LOS PRODUCTOS DE LAVADO

Importante: (Dibujo D14)

— La cubeta «LAVADO» puede contener los polvos y los líquidos, sin embargo, no utilizar detergente líquido para los programas CON prelavado y/o CON «arranque diferido» (según modelo).

— El suavizante concentrado debe diluirse en agua caliente.

— La lejía concentrada debe ser diluida imperativamente.

— Para un llenado correcto de las cubetas de productos, ponga la tapa en su posición máxima de apertura.

— No exceda el nivel MAX.

- Dosifi cación del detergente

La cantidad de detergente a utilizar depende de la dureza del agua, del grado de suciedad de su ropa y de la cantidad de ropa a lavar.

Remítase siempre a las prescripciones de dosificación que figuran sobre el embalaje de sus productos de lavado.

Atención : los consejos de los fabricantes de detergentes corresponden, en la mayoría de los casos, a un llenado máximo del tambor.

Adapte correctamente su dosificación al peso de la ropa introducida en la máquina.

Estos consejos le evitarán una dosificación excesiva responsable de la generación de espuma. Una sobreproducción de espuma puede disminuir los resultados de su máquina y aumentar la duración de lavado así como el consumo de agua.

- Detergentes para prendas de lana y textiles delicados

Para el lavado de estos textiles, se recomienda utilizar un detergente apropiado (evite echar éste directamente sobre el tambor ya que algunos de estos productos son agresivos para el metal).

- Antes del primer lavado

Antes de efectuar su primer lavado, le recomendamos hacer un ciclo de lavado «ALGODÓN 90°sin prelavado», sin ropa y utilizando 1/2 dosis de su detergente habitual. Esto permitiría eliminar los residuos de fabricación que pueden, eventualmente, subsistir en la máquina.

② || Cubeta lavado (polvo o líquido)

③ Suavizante

④ cl Lejía cl

• PROGRAMACIÓN

Información: Todas las teclas son de microcarrera y no permanecen apretadas. La tecla «inicio/pausa» no puede, en ningún caso, anular un programa.
Importante: Antes de poner su lavadora en marcha, vería que que el cable eléctrico esté enchufado y el grifo de agua abierto. Asegúrese también del cierre correcto de las puertas del tambor y de la tapa de la lavadora. En la fase «fi n de ciclo», cualquier acción sobre uno de los elementos del mando (selectores o teclas) permite volver al modo «programación». Por medida de seguridad, al final del ciclo, le aconsejamos desconectar el cable eléctrico y luego cerrar el grifo de llegada de agua.

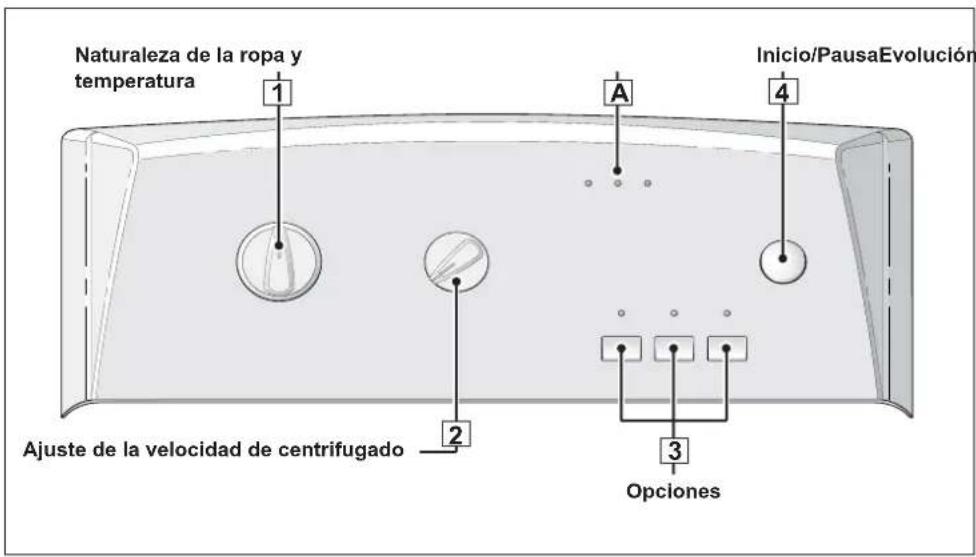

• Programación de un ciclo de lavado:	Indicadores y posición de los selectores
— Gire el selector 1 para elegir el programa y la temperatura de lavado mejor adaptado a la naturaleza de su ropa.Nota: El hecho de girar el selector sobre una posición distinta de «O» pone la máquina bajo tensión.	Indicador «lava.» intermitente (si ha elegido proceder a un aclarado sólo o a un centrifugado sólo, parpadea el indicador «aclarado»).
— Elija, mediante el selector 2- o una velocidad de centrifugado adaptada a la naturaleza de su ropa.La velocidad de centrifugado está automáticamente limitada en los programas «Sintético», «Delicado / Lana», y «Lavado a mano».- o un escurrido (no centrifugado).El ciclo se terminará por un centrifugado suave a 100 rev/min.- o una parada cuba llena.Su lavadora se parará cuba llena de agua antes del centrifugado final.	selector 2 sobre- posición «800» por ejemplo- posición «0»- posición «anti-arrugas»
— Elija o no las opciones mediante las teclas 3. indicador(es) de la(s) opcion(es) seleccionadas)
— Arranque el ciclo apretando sobre «inicio/pausa» 4.	indicador «lava.» encendido fijo (los indicadores Ase encienden sucesivamente para indicar en qué fase se sitúa el ciclo)

• Poner o quitar una prenda durante el ciclo (imposible durante el centrifugado):

— Apriete sobre la tecla «inicio/pausa» 4 para interrumpir el ciclo.— Ponga o quite la o las prendas.El tiempo de desbloqueo de la tapa depende de la temperatura interior de la lavadora y,por motivos de seguridad, puede llegar a ser de varios minutos si se ha realizado el lavadoa una temperatura superior a 40°C.— Apriete sobre la tecla «inicio/pausa» 4 para reiniciar el ciclo.	indicador A intermitente
	indicador A encendido ii jo

• Anulación en curso de programación, de lavado o durante una pausa:

Ponga el selector1en posición de parada.Esta operación puede efectuarse en cualquier momento, durante el ciclo o durante la programación o incluso durante una pausa.Nota:- En cualquier caso, una anulación le obliga, después, a volver a programarlo todo desde el principio.- Si ha anulado en curso de lavado, no olvide vaciar el agua si necesario.	selector1en posición de parada «O»todos los indicadores apagados
• Fin del ciclo:
Nota: Después del centrifugado, algunos modelos posicionan automáticamente la apertura de su tambor en la parte superior para facilitar el acceso a la ropa. Esta operación dura 3 minutos como máximo.— Luego, el indicador «fin.» se enciende «fijo», lo que indica el final del ciclo.Ponga el selector1en posición de parada «O».Puede entonces abrir la tapa y sacar su ropa.	indicador «fin.» encendido fijo

Para obtener más precisiones en cuanto a las diferentes funciones, remítase a los capítulos «DETALLES DE LOS PROGRAMAS» y «DETALLES DE LAS OPCIONES».

Información:

Tras un corte de corriente, durante la puesta bajo tensión, el ciclo de lavado seguirá sistemáticamente donde se ha interrumpido.

- Mantener los resultados de su lavadora (Mantenimiento del filtro de bomba):

Debe limpiar regularmente el filtro de bomba de vaciado (ver manera de proceder en el capítulo «LIMPIEZA DEL FILTRO DE BOMBA»)

Importante:

Si no limpia regularmente el filtro de bomba, los resultados de su lavadora pueden verse afectados.

• EJEMPLOS DE PROGRAMAS

Para elegir el programa mejor adaptado a la naturaleza de su ropa, respete las indicaciones que figuran sobre las etiquetas fijadas sobre la mayoría de los textiles.

Cuadro de los programas «0»
Naturaleza del textil	Temperatura (°C)	Carga máxima de ropa seca (kg)	prelavado	fácil planchado	aclarado extra	escurrido	antiarrugas
ALGODÓN - 90	* °C 6.0		●	●	●	●	●
SINTÉTICO - 60 2.5	*		●	●	●	●	●
DELICADO / LANA 30- 40 1.5					●	●	●
Programas especiales
Lavado a mano 1.0	*				●	●	●
Lavado rápido (×celeris 30 min)	40	2.5				●	●
Programas complementarios
Aclarado sólo		-				●	●
Centrifugado sólo		-				●

- : Estas funciones pueden ser utilizadas solas o acumuladas – las combinaciones ilógicas son imposibles.

- PROGRAMAS PARA LOS ENSAYOS SEGÚN EL REGLAMENTO DELEGADO (UE) N° 1061/2010

Programa algodón estándar a 60°C : Algodón - 60°C - sin opción - centrífugado maxi. Programa algodón estándar a 40°C : Algodón - 40°C - sin opción - centrífugado maxi.

• DETALLES DE LOS PROGRAMAS

Los principales programas propuestos por esta máquina son:

- Algodón

Para una carga de ropa compuesta de ALGODÓN blanco resistente o de color.

Nota: Durante los primeros minutos de este programa, su lavadora evalúa automáticamente la carga de la ropa introducida. Adaptando el consumo de agua y la duración del programa para un lavado perfecto.

- Sintético

Para una carga de ropa compuesta de COLORES DELICADOS, SINTÉTICOS RESISTENTES o FIBRAS MEZCLADAS.

• Delicado / Lana

Para una carga de ropa compuesta de VISILLOS, TEXTILES DELICADOS, ROPA FRÁGIL o LANAS «LAVABLES A MÁQUINA».

Nota: Programa con acción mecánica baja y centrífugado muy suave que respetan la naturaleza de su ropa.

• Lavado a mano

Para una carga de ropa compuesta de SEDA o de TEXTILES PARTICULARMENTE DELICAD. OS

Nota: Programa con acción mecánica muy baja y que no comporta centrífugados intermedios durante los aclarados.

El ciclo se termina por una fase de centrifugado muy suave y progresivo limitada a 600 rev/min.

• Lavado rápido (circled) celeris 30 min)

Este programa le permite refrescar una carga de ropa poco sucia de 2,5 kg compuesta de ALGODÓN, BLANCO, COLORES o SINTÉTICOS RESISTENTES. Su duración se limita a 30 minutos.

En este programa, la temperatura de lavado es automáticamente programada a 40 °C.

Importante: Para este pro

a la mitad.

- Aclarado sólo

Aclarado separado seguido, según elija: — de un centrífugado con vaciado

— de un vaciado sólo (opción «escurrido»)

— de una parada cuba llena de agua.

- Centrifugado sólo

Permite un centrifugado separado con vaciado.

Importante:

En caso de un «aclarado sólo» seguido por un centrifugado o un «centrifugado sólo», procure elegir correctamente una velocidad de centrifugado adaptada a la naturaleza de la ropa introducida en la máquina.

• DETALLES DE LAS OPCIONES

- Prelavado

Especialmente concebido para ropa sucia (barro, sangre...).

Un primer removido en frío específico precede una fase de calientamiento a 30 °C.

Este removido en frío permite quitar, antes del calentamiento, las partículas que ensucian la ropa.

Importante:

Es necesario introducir detergente en el compartimiento «|» de

la caja de productos.

- Fácil planchado

Evita los pliegues y facilita la plancha.

- Aclarado extra

«Especial pieles sensibles y alérgicas»: añade un aclarado suplementario al ciclo de lavado.

- Escurrido (centrifug. posición «0»)

Esta función, para la ropa más delicada, permite suprimir el centrifugado y pasar directamente a la fase de vaciado de la lavadora.

- Anti-arrugas

Esta función permite quitar ropa de su lavadora antes de la fase de centrifugado o diferir esta fase de centrifugado, esto permite a su ropa quedar en el agua para evitar que se arrugue.

Nota: Cuando la lavadora está parada cuba llena de agua, el indicador de evolución del ciclo « aclarado » parpadea.

Después:

— si desea efectuar un vaciado con centrifugado, elija, mediante el selector 2 una velocidad de centrifugado adaptada a la naturaleza de la ropa.

El programa se terminará automáticamente.

— si desea efectuar un vaciado sólo, elija, mediante el selector 2 la función «escurrido» (posición «0»).

- MODIFICACIÓN DE UN PROGRAMA DE LAVADO

• Durante la programación:

Antes de apretar sobre la tecla «inicio/pausa» ① ④, todas las modifi caciones son posibles.

- Tras el arranque del ciclo:

Puede modificar el tipo de textil (por ejemplo pasar de «algodón» a «sintético», etc.). En este caso, verifique que las opciones anteriormente seleccionadas lo son siempre.

Su nueva selección ha de ser validada apretando sobre la tecla «inicio/pausa» ① ④.

La máquina puede entonces, eventualmente, vaciar una parte de su agua.

• Durante todo el ciclo:

Según el modelo, las modificaciones siguientes son posibles sin apretar sobre la tecla «inicio/pausa» 14.

— para un tipo idéntico de textil, puede modifi car la temperatura.

Nota: Si la temperatura alcanzada por el ciclo de lavado es superior a la de su elección, la calefacción del agua se para inmediatamente y el ciclo continúa.

— Puede modificar las velocidades de centrifugado durante todo el ciclo.

— Puede seleccionar un escurrido y una parada cuba llena (Anti-arrugas) durante todo el tiempo del lavado.

— Puede activar la opción «aclarado extra» hasta el inicio del aclarado (hasta que se encienda el indicador de evolución del ciclo «aclarado»).

— Puede desactivar todas las opciones durante todo el ciclo en la medida en que su acción todavía no se haya terminado.

- En fi n de ciclo:

Cuando el indicador «fin.» se enciende «fijo», puede programar un nuevo ciclo sin tener que colocar el selector 1 en posición de parada.

Para ello, basta con girar uno de los selectores o apretar sobre una de las teclas.

El indicador «lava.» empieza a parpadear.

La máquina está entonces lista para una nueva programación.

• SEGURIDADES AUTOMÁTICAS

- Seguridad de apertura de la tapa:

En cuanto ha arrancado el ciclo de lavado, la tapa de su aparato se bloquea. En cuanto se termina el ciclo o cuando la máquina se para cuba llena de agua, la tapa se desbloquea.

Si ha programado un «arranque diferido», la tapa no está bloqueada durante todo el periodo de espera previo al arranque del ciclo.

Si desea abrir la tapa durante el ciclo, apriete brevemente sobre la tecla 4 y espere por lo menos 1 a 2 minutos para que la seguridad de la tapa se desbloquee.

Importante:

Según el momento del ciclo en que desee abrir la tapa, este plazo puede ser más largo ya que se necesita añardirle un período de refrigeración.

En efecto, durante el curso de un ciclo, para que la seguridad de la tapa se desbloquee, la temperatura interior de la máquina no debe exceder un cierto límite, para evitarle graves quemaduras.

- Seguridad de las aguas:

En curso de funcionamiento, el control permanente del nivel de agua previene cualquier desbordamiento eventual.

- Seguridad de centrifugado:

Su lavadora está dotada de una seguridad que puede limitar el centrifugado cuando se detecta un reparto incorrecto de la carga.

En este caso, su ropa puede ser insufi cientemente centrifugada.

Reparta entonces de modo uniforme su ropa en el tambor y programe un nuevo centrifugado.

- Seguridad antiespuma:

Su lavadora sabe detectar una producción de espuma demasiado alta durante el centrifugado.

En este caso, el centrifugado se para y la máquina se vacía.

Luego, el ciclo vuelve a su curso adaptando las cadencias de centrifugado y añadiendo eventualmente un aclarado suplementario.

5 / MANTENIMIENTO DE SU APARATO ES

Este filtro recupera los objetos pequeños que ha podido dejar sin querer en las prendas y evita que molesten el funcionamiento de la bomba.

Para limpiarlo, proceda como sigue:

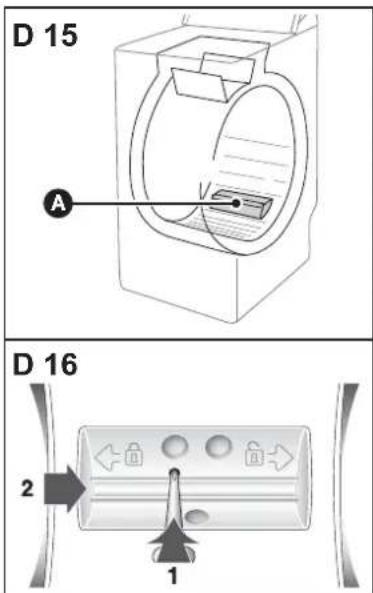

— abra las puertas del tambor. En el fondo de éste, ve aparecer una pieza de plástico A (Dibujo D15)

— desbloquee esta pieza (Dibujo D16).

Para ello:

- introduzca una varilla (un lápiz o un destornillador, por ejemplo) en el agujero situado sobre la pieza A

- mientras aprieta verticalmente mediante esta varilla, empuje la pieza hacia la derecha hasta que salga de su alojamiento

— quite la pieza A

— gire ligeramente el tambor, puertas abiertas, hacia la parte delantera de la máquina (Dibujo D17)

Por las aperturas dejadas libres tras haber quitado la pieza A, tiene acceso al filtro de bomba B.

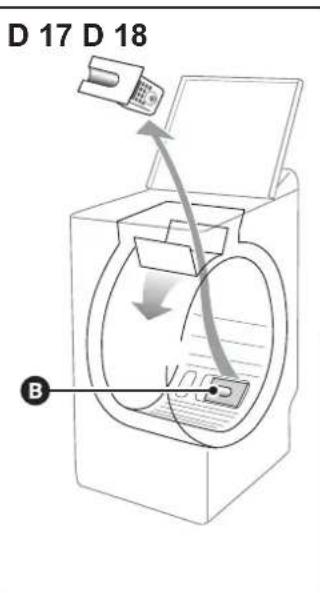

— quitelo de su alojamiento (Dibujo D17)

— quite los diferentes objetos que se encuentran en el interior

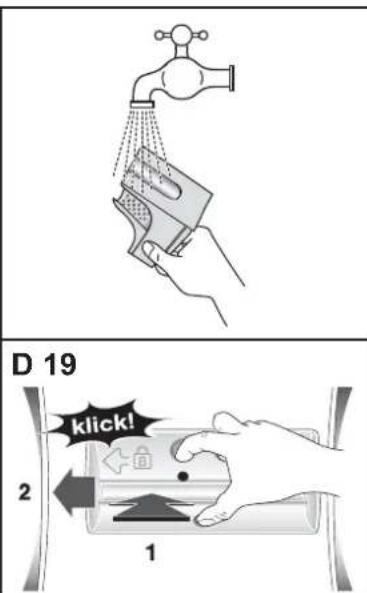

— aclárelo debajo del grifo (Dibujo D18)

— vuelva a colocarlo en su sitio empujándolo a fondo en su alojamiento tras haber verifi cado la limpieza de éste.

— vuelva a colocar la pieza A en su sitio procurando posicionarla correctamente en las aperturas en el fondo del tambor y empujándola hacia la izquierda hasta que esté perfectamente enganchada (Dibujo D19).

• LIMPIEZA DEL APARATO

Importante:

Para la limpieza de la carrocería, del panel de mandos, y, en general, de todas las piezas de plástico, utilice una esponja o un trapo humedecido con agua y jabón líquido únicamente.

En todos los casos, está prohibido:

— los polvos abrasivos.
— las esponjas metálicas o de plástico.
— los productos a base de alcohol (alcohol, disolventes etc ...).

• MANTENIMIENTO DE LAS PIEZAS INTERNAS

Para garantizar una mejor higiene, le recomendamos :

— dejar la tapa abierta algún tiempo después del lavado,
— limpiar, más o menos una vez al mes, las partes de plástico y de caucho del acceso a la cuba, mediante un producto ligeramente clorado. Para eliminar todos los resíduos de este producto, efectúe un aclarado,
— hacer un ciclo de lavado a 90°C por lo menos una vez al mes.

• LIMPIEZA DE LA CAJA DE PRODUCTOS

Limpie regularmente la caja de productos.

Para ello :

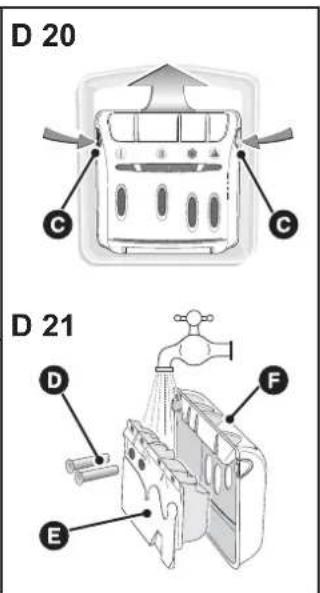

— apriete simultáneamente sobre las abolladuras C que se encuentran de par en par de la caja, ésta se extrae de su alojamiento (Dibujo D20).
— quite los sifones D situados en la parte trasera de la caja E y separe ésta de su embellecedor delantero F (Dibujo D21)
— aclárelo todo debajo del grifo (procure vaciar el excedente de agua que podría subsistir dentro de la caja)

— vuelva a montar todos los elementos de la caja procurando que la parte caja propiamente dicha esté bien enganchada en la parte embellecedor, y vuelva a colocar el conjunto en su sitio debajo de la tapa de la máquina.

• VERIFICACIONES PERIÓDICAS

Para evitar daños de agua, le recomendamos verificar regularmente el estado de los tubos de entrada de agua y de vaciado. Si constata la menor resquebrajadura, no dude en reemplazarlos por tubos idénticos disponibles al contactar con el fabricante o su Servicio postventa. Para el reemplazo del tubo de entrada de agua, remítase al capítulo «ALIMENTACIÓN DE AGUA FRÍA».

- REEMPLAZO DEL CABLE DE ALIMENTACIÓN ELÉCTRICA

Para su seguridad, el reemplazo del cable eléctrico o, según su modelo, de la totalidad de la caja eléctrica y su cable asociado, debe imperativamente ser efectuado por el servicio postventa del fabricante o un profesional cualizcado.

• INCIDENTES SUSCEPTIBLES DE OCURRIR

- El ciclo no arranca

— Ha ovidado apretar sobre la tecla «inicio/pausa».

— El aparato ya no está alimentado por electricidad:

- verifi que si la toma de corriente está correctamente enchufada.

- verifi que el disyuntor, los fusibles.

— El grifo de llegada de agua está cerrado.

— La tapa del aparato está mal cerrada

- Un charco de agua se forma alrededor de la máquin

Atención:

Primero quite la toma de corriente o corte el fusible spondiente y cierre el grifo de llegada de agua.

Durante el funcionamiento del aparato, el control constante del nivel impide que el agua se desborde. Si, a pesar de esto, sale agua de la máquina,

Es posible que:

— la cruceta de vaciado esté mal posicionada en el conducto de evacuación.

— las conexiones del tubo de entrada de agua sobre la máquina y sobre el grifo no sean estancas:

- verifique la presencia de las juntas así como el apriete de los racors.

- Fuertes vibraciones durante el centrifugado

- Su aparato no ha sido correctamente desbloqueado:

- verifi que si todos los calzos que sirven al transporte han sido correctamente retirados (ver capítulo «DESMONTAJE DE LAS BRIDAS DE TRANSPORTE»)

— El suelo no es horizontal.

— Su aparato se apoya sobre sus dos ruedecillas «delanteras» (según el modelo):

- coloque el aparato sobre sus pies empujando la palanca de puesta sobre ruedecillas hacia la derecha.

- La ropa no está centrifugada o insufi cientemente centrifugada

— Ha seleccionado un programa sin centrifugado, por ej. «Escurrido».

— La seguridad de centrifugado ha detectado un reparto incorrecto de la ropa en el tambor:

- desamontone la ropa y programe un nuevo centrifugado.

• La máquina no se vacía

Ha programado una «Parada cuba llena».

— El fi Itro de la bomba de vaciado está tapado:

- límpielo (ver manera de proceder en el capítulo «LIMPIEZA DEL FILTRO DE BOMBA»).

— El tubo de evacuación está plegado o aplastado.

• La tapa no se abre

— El programa todavía no ha terminado.

La tapa queda bloqueada durante toda la duración del programa.

- Las puertecillas del tambor se abren demasiado lentamente (para las máquinas dotadas de puertecillas con apertura suave)

— su máquina no ha funcionado desde hace mucho tiempo.

está situada en un lugar demasiado frío.

— residuos de detergente (polvo) bloquean las bisagras.

- En todos los casos, se arregla todo tras la primera apertura.

Importante:

De manera general, y sea cual sea la anomalía constatada, conviene parar la máquina, desenchufar el cable de alimentación eléctrica y cerrar el grifo de llegada de agua.

• SERVICIO POSTVENTA:

Las intervenciones que requiera la lavadora deberán ser efectuadas:

por el vendedor,

— o por cualquier profesional cualiado deposiario de la marca.

Al llamar, indique la referencia completa de la máquina (modelo, tipo, número de serie). Estos datos figuran en la placa de identificación situada en la parte trasera de la máquina.

- MENSAJES DADOS MEDIANTE EL PARPADEO DE LOS INDICADORES

- Incidentes señalados que puede arreglar usted mismo

En este capítulo, le explicamos cómo resolver usted mismo, muy fácilmente, estos incidentes.

Su aparato detecta sólo ciertos incidentes de funcionamiento y se lo señala por un parpadeo particular de los indicadores de opciones.

Indicadores intermitentes Causas / Remedios
	Grifo de llegada de agua cerrado. Verifique la apertura del grifo de llegada de agua, y después, apriete de nuevo sobre la tecla «inicio / pausa» para volver a iniciar el ciclo. Este incidente también puede ser provocado por una conexión incorrecta del tubo de vaciado (ver capítulo «EVACUACIÓN DE LAS AGUAS SUCIAS»).
	El filtro de bomba está tapado. Limpie el filtro de bomba (ver manera de proceder en el capítulo «LIMPIEZA DEL FILTRO DE BOMBA»), y después apriete de nuevo sobre la tecla «inicio / pausa» para volver a iniciar el ciclo.Verifi que también el posicionamiento del tubo de vaciado en el conducto de evacuación: la conexión no ha de ser estanca (ver capítulo «EVACUACIÓN DE LAS AGUAS SUCIAS»).
	Tubo de vaciado mal posicionado. Verifi que el posicionamiento del tubo de vaciado en el conducto de evacuación: la conexión no ha de ser estanca (ver capítulo «EVACUACIÓN DE LAS AGUAS SUCIAS»).
	Tambor bloqueado. Verifi que si una prenda (ej. pañuelo, calcetín,...) pasó entre la cuba y el tambor y bloquea la rotación de éste. Para acceder al fondo de la cuba, remítase al capítulo «LIMPIEZA DEL FILTRO DE BOMBA».
	Tapa mal cerrada. Verifi que el cierre de la tapa, y después, apriete de nuevo sobre la tecla «inicio/pausa» para volver a iniciar el ciclo.

- Incidentes señalados que necesitan un reparador

Su aparato también detecta algunos defectos de funcionamiento que necesitan la intervención sistemática de un reparador

En este caso, los tres indicadores de evolución del ciclo parpadean simultáneamente.

Nota:

Antes de llamar a su reparador, le aconsejamos proceder como sigue:

- Ponga el selector de programas sobre la posición «O» y desconecte la toma de corriente durante por lo menos 10 segundos.

- Vuelva a conectar la toma y vuelva a iniciar un ciclo de lavado.

Si persiste el defecto indicado, llame a su reparador sin olvidar señalarle cuáles eran los indicadores encendidos.

Importante:

No volver a iniciar un ciclo de lavado si está bloqueado el tambor o si constata la presencia de agua alrededor de su lavadora o si constate un olor a quemado.

• ÍNDICE

Página

— Apriete sobre la tecla «inicio/pausa» 4 para interrumpir el ciclo.— Ponga o quite la o las prendas.El tiempo de desbloqueo de la tapa depende de la temperatura interior de la lavadora y,por motivos de seguridad, puede llegar a ser de varios minutos si se ha realizado el lavadoa una temperatura superior a 40°C.— Apriete sobre la tecla «inicio/pausa» 4 para reiniciar el ciclo.	indicador luminoso A intermitente
	indicador luminoso A aceso fi xo

Para este programa, las dosis de detergente deben ser reducidas a la mitad.

- Engomar fácil (fácil planchado)

• Durante todo o ciclo:

- verifi que se a tomada de corrente está correctamente ligada

- limpe-o (ver maneira de proceder no capítulo «LIMPEZA DO FILTRO DA BOMBA»).

— fi ca situada num local demasiado frio

- Plantxatze erraza (fácil planchado)

Moure la rentadora 36

Carregar la bugada 37

Netejar el filtre de la bomba 41

Manteniment de la rentadora 41

Incidents que poden sorgir 42

— Aixequi la tapadora de la rentadora

— Tregui'n el tascó F ;

— Tregui'n el tascó G;

— Un extrem de la connexió a la part de darrera de la rentadora

— No talli MAI el cable de connexió a terra.

• Nivellar la rentadora:

• CARREGAR LA BUGADA

— Aixequi la maneta d'abertura situada a la part devantera de la rentadora.

La tapa s'obrirà.

— Obri el tambor pressionant el botó de la porta devantera.

• Abans de la primera rentada

Extregui'n el component A

– No ha premut el botó «inici/pausa»

– La tapadora de l'aparell no está ben tancada

La tapadora roman bloquejada al llarg del programa.

Alimentación con auga fría 44

Alimentación eléctrica 45

- CONSELLOS DE SEGURIDADE

Importante:

— De se produciren incidentes que non pode resolver mediante as solucions que lle recomendamos (ver capítulo «INCIDENTES QUE PODEN XURDIR»), chame a un profesional cualifi cado.

• PROTECCIÓN DO MEDIO AMBIENTE

• DESCRICIÓN DO SEU APARELLO

B Maneta de apertura da tapa (queda bloqueada durante o ciclo)

C Panca de colocación de rodas (segundo modelo)

D Tubo de desaugue

E Travesa de atar

F Tubo de toma de auga (non conectado)

G Cable de alimentación eléctrica

• DESMONTAXE DAS SUXEICIÓNES DE TRANSPORTE

Importante:

• ALIMENTACIÓN CON AUGA FRÍA

Enchufe o tubo de alimentación (Debuxo 10):

por un extremo, na toma situada detrás da máquina

• EVACUACIÓN DAS AUGAS USADAS

Conecte o tubo de desaugue depois de montar no seu extremo a cruceta fornecida pola máquina (Debuxo 11):

Para que a auga usada se baleire correctamente, non conduza o tubo de baleirado por un camiño demasiado sinuoso. A proliferación de cóbados reduce a ení cacia da bomba de baleirado.

• ALIMENTACIÓN ELÉCTRICA

Importante:

• INSTALACIÓN DO SEU APARELLO

Importante:

- Colocación a nivel:

- Introducción da roupa

Para resultados de lavado óptimos, coloque a roupa, previamente seleccionada e despregada, no tambor, sen amontoala e repartíndoa de modo uniforme. Mesture as pezas grandes e pequenas para que os xiros da lavadora estean equilibrados e obter un centrifugado óptimo.

- Peche do tambor

Asegúrese que o tambor está ben pechado.

Importante:

Veriá que que os tres ganchos e o borde do botón permanecen ben visibles.

• CARGA DOS PRODUTOS DE LAVADO

Importante: (Diagram D14)

• Lavado rápido 30 min (➡️ celeris 30 min)

Aclarado separado acompañado, segundo elixa, de:

- centrifugado con baleirado

Permite un centrifugado separado con baleirado.

Importante:

• DETALLES DAS OPCIÓNS

- Prelavado

Este inmersión en fría permite quitar, antes do quecemento, as partículas que ensucían a roupa.

Important:

- Doado de pasar o ferro (fácil planchado)

- Secado rápido (centrifugado posición «0»)

"Aclarado" están intermitentes. Despois:

- MODIFICACIÓN DUN PROGRAMA DE

LAVADO

• Durante a programación:

Pode modificar o tipo de téxtil (por exemplo pasar de «ALGODÓN» a «SINTETICO», etc.). Neste caso, verifique que as opciones anteriormente seleccionadas continúan a selo.

• Durante todo o ciclo:

- DISPOSITIVOS DE SEGURIDADE AUTOMÁTICOS

- Seguridade de apertura da tapa:

Cando começa o ciclo de lavado, a tapa do seu aparato queda bloqueada. Unha vez que remata o ciclo ou cando a máquina se para co tambor cheo de auga, a tapa desbloquéase.

Se programou un «arranque diferido», a tapa non está bloqueada durante todo o período de agarda previo ao arranque do ciclo.

Se desexa abrir a tapa durante o ciclo, prema brevemente sobre a tecla 4 e espere polo menos 1 a 2 minutos para que a seguridade da tapa se desbloquee.

Importante:

- Seguridade de centrifugado:

• VERIFICACIÓNES PERIÓDICAS

- SUBSTITUCIÓN DO CABLE DE ALIMENTACIÓN ELÉCTRIC

- verifi que se a toma de corrente está correctamente enchufada.

- verifi que o limitador, o diferencial e os fusibles

- A billa da toma de auga está pechada.

— A tapa do aparello está mal pechada.

- verifique se todas as cuñas que se utilizaron para a embalaxe e transporte foron retiradas correctamente (ver capítulo «DESMONTAXE DAS SUXEICIÓNES DE TRANSPORTE»)

— seleccionou un programa sen centrifugado, por exemplo, «Secado rápido».

— A seguridade de centrifugado detectou un reparto incorrecto da roupa no tambor:

- desamontoe a roupa e programe un novo centrifugado.

- Límpeo (ver xeito de proceder no capítulo «LIMPEZA DO FILTRO DA BOMBA»).

A tapa queda bloqueada durante toda a duración do programa.

- As portiñas do tambor abren demasiado lentamente (para as máquinas dotadas de portiñas con apertura suave)

— está situada nun local demasiado frío.

— residuos de deterxente (po) bloquean as bisagras.

-Calquera profesional cualifi cado autorizado pola marca

Ao chamar, indique a referencia completa da máquina (modelo, tipo, número de serie). Estes datos figuran na placa de identificación situada na parte traseira da máquina.

- MENSAXES PROPORCIONADAS POLA PANTALLA

- Poña o selector de programas na posición «O» e desconecte a toma de corrente durante, cando menos, 10 segundos.

- Volva conectar a toma e inicie de novo un ciclo de lavado pasados 10 segundos.
