KCHS4582 IX - Exaustor de cozinha Kunft - Manual de utilização gratuito

Tipo de Produto	Exaustor
Marca	Kunft
Modelo	KCHS4582 IX
Cor	Aço Inoxidável
Largura	60 cm
Profundidade	50 cm
Altura (Aprox.)	15-20 cm (sem chaminé)
Peso	11 kg
Alimentação	220-240 V, 50 Hz
Taxa de Extração (Máx)	700 m³/h
Nível de Ruído (Máx)	65 dB
Número de Velocidades	3
Iluminação	LED (2 x 1,5 W)
Tipo de Filtro	Filtro de Gordura de Alumínio
Limpeza do Filtro	Lavável na Máquina de Lavar Louça
Tipo de Controlo	Interruptor Deslizante
Conduta	150 mm de diâmetro (recirculação opcional)
Classe Energética	A
Consumo Anual de Energia	45 kWh/ano
Características de Segurança	Proteção contra Sobreaquecimento, Desligamento Automático
Tipo de Instalação	Sob Armário / Montagem na Parede
Peças Sobressalentes	Filtros, lâmpadas LED, interruptor

Perguntas frequentes - KCHS4582 IX Kunft

Como instalar o exaustor Kunft KCHS4582 IX?

A instalação deve ser realizada por um profissional qualificado. Certifique-se de que o exaustor está montado a pelo menos 65 cm acima dos fogões elétricos e 75 cm acima dos fogões a gás. Utilize o template fornecido para perfurar os furos e fixe com parafusos. Ligue a conduta a uma saída externa ou utilize o kit de recirculação.

Com que frequência devo limpar os filtros?

Os filtros de gordura de alumínio devem ser limpos a cada 3-4 semanas em uso normal. São laváveis na máquina de lavar louça; lave-os na máquina a baixa temperatura ou à mão com detergente suave. Certifique-se de que estão completamente secos antes de reinstalar.

Posso usar o exaustor em modo de recirculação?

Sim, o KCHS4582 IX pode ser usado em modo de recirculação com um filtro de carvão opcional (não incluído). Este modo é ideal se a conduta externa não for possível.

Como substituir as lâmpadas LED?

Certifique-se de que o exaustor está desligado da corrente. Remova a tampa da lâmpada puxando-a suavemente. Retire a lâmpada LED defeituosa e insira uma nova do mesmo tipo (G4, 1,5 W). Recoloque a tampa.

Porque é que o meu exaustor está a fazer muito barulho?

O ruído excessivo pode dever-se a condutas soltas, um filtro entupido ou um motor do ventilador com defeito. Verifique se todas as ligações estão apertadas, limpe os filtros e, se o ruído persistir, contacte um técnico.

Qual é a velocidade de extração recomendada para diferentes tipos de cozedura?

Use a velocidade 1 para cozinhados lentos ou de baixa temperatura, a velocidade 2 para fritar ou ferver normais, e a velocidade 3 para cozinhados a alta temperatura ou quando houver odores fortes. O exaustor tem 3 velocidades.

Como repor o alarme do filtro?

O indicador de alarme do filtro (se disponível) acende após um tempo de funcionamento definido. Para repor, prima e mantenha premido o botão de velocidade durante 5 segundos até a luz se apagar. Consulte o manual para o procedimento exato.

Posso instalar o exaustor sem conduta?

Sim, para o modo de recirculação deve instalar filtros de carvão e usar um kit de recirculação (vendido separadamente). O exaustor irá então filtrar e recircular o ar de volta para a divisão.

Quais são as dimensões do Kunft KCHS4582 IX?

O exaustor mede aproximadamente 60 cm de largura, 50 cm de profundidade, e a altura do corpo principal é de cerca de 15-20 cm sem a chaminé. A chaminé telescópica pode ser ajustada até alturas de teto padrão.

Existe garantia para este exaustor?

A Kunft geralmente oferece uma garantia de 2 anos para defeitos de fabrico. Guarde o seu recibo de compra e registe o produto online se possível. Para reclamações, contacte o revendedor ou o suporte da Kunft.

MANUAL DE UTILIZADOR KCHS4582 IX Kunft

instructions manual manual de instrucciones manual de instruções

1. INSTRUCCIONES DE FUNCIONAMIENTO .....27

2. INSTRUCCIONES DE FUNCIONAMIENTO

Informações da tabela para exaustores

Agradecemos a sua compra deste artigo.

Este aparelho foi sujeito a diversos testes laboratoriais, que atestam a sua qualidade. Para que a utilização do aparelho seja mais fácil e segura, junto enviamos o manual de instruções do mesmo.

Queira ler atentamente as instruções e medidas de segurança que se encontram descritas no presente manual.

Esperamos sinceramente que fique satisfeito com a utilização do seu novo aparelho.

kunft.®

exaustor

1.1. Fonte de alimentação 38
1.2. Cabo de alimentação e outros cabos ..... 39
1.3. Humidade e água.... 39
1.4. Limpeza 39
1.5. Precauções gerais....40

1. INSTRUÇÕES DE FUNCIONAMENTO ..... 43

2.1. Descrição do produto....43
2.2. Utilização do produto .... 46
2.3. Manutenção ....48

1. SERVIÇO PÓS-VENDA 50

4.PROTEÇÃOAMBIENTAL.... 50

1. INSTRUÇÕES DE SEGURANÇA

	ATENÇÃO
	Risco de choque elétrico Não abrir
Atenção: para evitar o risco de choque elétrico não abra a unidade. O interior não contém peças que possam ser reparadas pelo utilizador. Solicite assistência a pessoal qualificado.

Avisos Importantes

Antes de utilizar o aparelho, leia atentamente este manual de instruções e guarde-o num sítio seguro, pois poderá precisar dele para consultas futuras.

Antes de pôr o aparelho em funcionamento, e de forma a garantir uma operação correta, não o utilize se:

• caiu ao chão;
• notar algum vestígio de danos;
• surgir alguma anomalia durante o funcionamento.

Para evitar perigos ou deterioração do aparelho devido a utilização incorreta, aconselha-se uma leitura minuciosa das instruções.

O aparelho não deve ser utilizado para outros fins além dos previstos e destina-se apenas a utilização doméstica. Quaisquer danos resultantes da utilização do aparelho

kunft.®

fora deste âmbito, qualquer utilização incorreta, bem como quaisquer modificações manuais efetuadas ao produto não serão abrangidas e cancelam automaticamente o direito à garantia.

Assistência

Em caso de avaria, entregue o aparelho a um técnico de assistência qualificado.

Este aparelho pode ser usado por crianças com 8 anos ou idade superior e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas e/ou pessoas com falta de experiência ou conhecimento caso tenham recebido instruções sobre o uso seguro do aparelho e caso percebam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

Estas instruções também estão disponíveis em www.suporteworten.pt

1.1. Fonte de alimentação

Verifique se a tensão da rede elétrica é compatível com a indicada no aparelho.

exaustor

Caso não corresponda, consulte o Serviço de Apoio ao Cliente.

1.2. Cabo de alimentação e outros cabos

Não enrole o cabo nem o puxe para desligar o aparelho. Mantenha o cabo afastado de superfícies aquecidas.

Nunca utilize o aparelho se o cabo ou a ficha estiver danificado.

Leve-o a um posto de assistência técnica autorizado para que o substituam.

1.3. Humidade e água

Não utilize o aparelho em locais húmidos. Não permita que o aparelho fique molhado em nenhuma circunstância, já que tal poderá ser perigoso. Para evitar perigo de incêndio ou choque elétrico, não exponha o aparelho a água ou humidade. Além disso, não coloque o aparelho debaixo de água (por exemplo, para fins de limpeza).

1.4. Limpeza

Antes de proceder à limpeza, desligue sempre o aparelho e desligue a ficha da fonte de alimentação. Permita sempre que a unidade arrefeça antes de efetuar qualquer operação de limpeza.

Para limpar o exterior do produto, utilize apenas um pano seco e macio.

kunft.®

exaustor

1.5. Precauções gerais

• Siga as instruções do manual de instruções; elas ajudam-no na instalação e operação corretas deste produto e a tirar partido das suas funções avançadas. Guarde as instruções para consulta futura.
• Leia todas as instruções antes de usar o produto.
• As operações de reparação ou manutenção devem ser realizadas apenas por profissionais autorizados.
• Quaisquer danos provocados por modificações manuais do produto não serão abrangidos pela garantia.
• Se este produto for utilizado para outros fins que não aqueles para os quais foi originalmente desenvolvido, ou se não for corretamente ligado, poderá ficar danificado e a garantia será anulada.
• Leia atentamente as seguintes informações relativas à segurança e manutenção da instalação.
• Mantenha esta brochura acessível para consultas adicionais.
• O aparelho foi concebido para ser utilizado na versão de exaustor de condutas (exaustão externa) ou na versão com filtros (circulação interior de ar).
• Tenha cuidado enquanto o exaustor estiver a funcionar simultaneamente com

uma lareira aberta ou bico que dependa do meio ambiente e seja alimentado por energia não elétrica, já que o exaustor remove do ambiente o ar que um bico ou lareira necessitam para a combustão.

• Disponibilize ventilação adequada ao ambiente para um funcionamento seguro do exaustor.
• As normas relativas à descarga do ar devem ser cumpridas.
• Este exaustor destina-se apenas a uso doméstico. Não é apropriado para churrasco, churrascarias ou outro uso comercial.
• Qualquer trabalho de instalação deve ser realizado por um eletricista qualificado ou pessoa competente.
• Não use fogo/chamas para secar o seu exaustor.
• Em caso de avaria do seu exaustor, ligue para o departamento de serviço indicado pelo agente de serviço.
• Mantenha a divisão bem ventilada quando o seu exaustor e fogão a gás estão a funcionar.
• Para tirar o máximo proveito do seu exaus- tor, leia o manual de instruções antes de o instalar e usar, e guarde-o num lugar se- guro.
• Certifique-se de que obtém a nossa garantia para o seu exaustor. Deve apresentar o

kunft®

cartão da garantia e recibo de compra, ou a garantia não será oferecida.

• ATENÇÃO: As peças acessíveis podem ficar quentes quando usadas com aparelhos de cozinha.
• Cumpra o aviso na folha de instruções sobre o funcionamento do aparelho quando o ar é descarregado da divisão.
• Não examine os filtros enquanto o exaus- tor está a funcionar.
• Não toque nas lâmpadas depois de utilização prolongada do aparelho.
• Não cozinhe alimentos à chama nua sob o exaustor.
• O uso de uma chama desprotegida é perigoso para os filtros e pode provocar um incêndio.
• Vigie constantemente os alimentos a fritar, de forma a evitar que o óleo de cozinha se incendeie.
• Antes de executar qualquer operação de manutenção, desligue o exaustor da rede elétrica.

exaustor

2. INSTRUÇÕES DE FUNCIONAMENTO

2.1. Descrição do produto

• A divisão deve ser bem ventilada quando o exaustor é usado ao mesmo tempo que aparelhos a queimar gás ou outros combustíveis.
• Existe um risco de incêndio se a limpeza não for efetuada de acordo com as instruções.
• O ar não deve ser descarregado para uma conduta usada para exaustão de fumos de aparelhos que queimam gás ou outros combustíveis.
• Quando o exaustor está situado sobre um aparelho a gás, a distância mínima entre a superfície de apoio para os recipientes de cozedura na placa e a parte inferior do exaustor deve ser de pelo menos 65 cm.
• Se o cabo de alimentação ou a lâmpada LED estiverem danificados, devem ser substituídos pelo fabricante, o seu agente de assistência ou pessoas com qualificações semelhantes, a fim de evitar perigos.
• No que se refere à limpeza e manutenção do aparelho, consulte a secção sobre Limpeza e Manutenção.

2.1.1 Instruções de instalação

Método A:

Se você tiver uma saída para o exterior, o exaustor pode ser conectado como na figura abaixo por meio de um duto de extração (esmalte, alumínio, tubo flexível ou material não inflamável com um diâmetro interno de 120 mm).

1. Antes da instalação, desligue a unidade e desconecte-a da tomada.

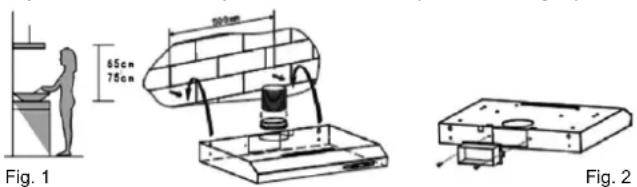

1. O exaustor deve ser colocado a uma distância de 65 a 75 cm da superfície de cozedura para o melhor efeito (consulte a Fig. 1).

kunft®

1. Para instalar na parede, abra 2 furos de 8 mm de diâmetro num local adequado de acordo com a distância do centro do furo na parte de trás do exaustor
2. Insira os suportes nos orificios.
3. Insira os parafusos ST4 * 30 mm nos suportes e aperte-os.
4. Coloque o exaustor nos parafusos fixos.
5. Em seguida, use os acessórios anexos inclusos para girar os parafusos de segurança nos dois orifícios internos do exaustor e, em seguida, aperte os parafusos para apertar o exaustor na parede. Veja a figura abaixo.

1. Coloque o tubo de expansão na saída e leve-o para o exterior, ou use a tampa da saída para selar a saída externa e abrir a válvula de escape interna.

Nota: o tubo de expansão não é fornecido.

Metódo B:

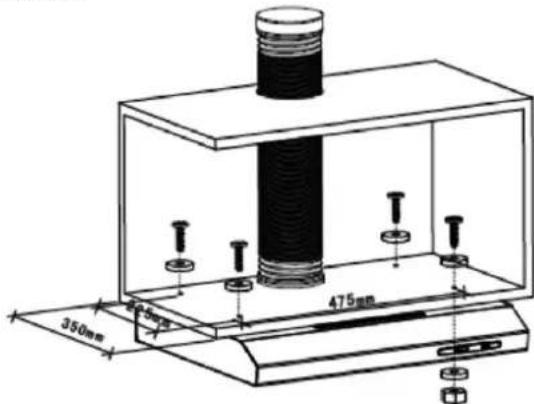

1. Faça 4 furos de 6 mm de diâmetro na parte inferior do armário de suspensão.

1. Instale o exaustor na parte inferior do armário, aperte o exaustor com parafusos M4 fechados + anilha plana.
2. Coloque o tubo de expansão na tomada e leve-o para o exterior. Nota: a expansão não é fornecida.

exaustor

Nota: Existem 2 métodos de ventilação, "ventilação horizontal" e "ventilação vertical". Preste atenção ao método de ventilação durante o processo de instalação.

Ventilação horizontal (Fig. A): Use a tampa para selar a saída na parte superior, de forma que o ar possa ser ventilado da parte traseira.

Ventilação vertical (Fig. B): Use a tampa para selar a saída na parte traseira, de forma que o ar possa ser ventilado da parte superior.

2.1.2. Configurações da ventilação do ar

Ventilação exterior do ar: Rode o ajustador para a posição exterior (Fig. A), instale a saída e ligue o exaustor. O ar será ventilado da saída externa.

Ventilação interior do ar: Rode o ajustador para a posição interior (Fig. B), instale a tampa de saída e ligue o exaustor. O ar será ventilado da saída interna.

AVISO: A falha em instalar os parafusos ou em fixar o dispositivo de acordo com estas instruções pode resultar em acidentes de origem elétrica.

kunft®

2.2. Utilização do produto

2.2.1. Operação

Como usar o painel de controlo (Fig. 8):
a. Pressione o botão "Stop" para parar o motor.
b. Pressione o botão "Low": o motor funciona a baixa velocidade.
c. Pressione o botão "Mid": o motor funciona a velocidade média.
d. Pressione o botão "High": o motor funciona a alta velocidade.
e. Pressione o botão "Light": ambas as lâmpadas acendem. Pressione o botão novamente: as lâmpadas apagam-se.

Fig. 8

2.2.2. Luz LED

Substituir a lâmpada:

Aviso: A luz LED deve ser substituída por uma pessoa

competente! Se a luz LED estiver danificada, contacte o Serviço de Apoio ao Cliente para obter assistência.

1. Remova o filtro de gordura.
2. Afrouxe o parafuso 2pcs ST4 * 8mm da placa da lâmpada, retire a placa da lâmpada.
3. Desmonte os parafusos 3pcs ST3 * 12mm na tampa da caixa de terminais e remova a tampa do fio.
4. Retire o terminal do bloco de terminais PCB, desconecte o conector do fio e substitua a luz.
5. O código ILCOS D para esta lâmpada é: DBS-2/65-H-120/33
6. Potência máxima: 1 × 2 W
7. Faixa de tensão: AC 110-240V
8. Dimensões:

Falha Causa Possivel Solução
Luz acesa, mas o motor não funciona	Interruptor do ventilador desligado.	Selecione uma posição de chave do ventilador.
	Falha no interruptor do ventilador.	Entre em contato com o serviço pós venda.
	Motor falhou. Entre em contato com o serviço pós venda.
A luz não funciona, o motor não funciona	Fusíveis queimados. Redefinir / substituir fusíveis.
	Cabo de alimentação solto ou desconectado	Volte a colocar o cabo na tomada.Ligue a tomada.
Fuga de óleo A válvula unidirecional e a saída não estão bem vedadas.		Desmonte a válvula unidirecional e sele com selante.
As luzes não estão a funcionar	Lâmpadas danificadas / defeituosas.	Substitua as lampâdas de acordo com as instruções.
Sucção insuficiente	A distância entre o exaustor e a parte superior do gás é muito grande.	Volte a colocar o exaustor na distância correta.
O exaustor inclina-se	O parafuso de fixação não está apertado o suficiente.	Aperte o parafuso de suspensão e faça-o na horizontal.

kunft®

2.3. Manutenção

Mudança e limpeza dos filtros:

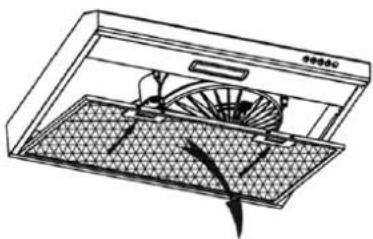

Remova os filtros como indicado nas instruções da Figura 10.

- Pode limpar os filtros através do seguinte método:

1. Mergulhe os filtros durante 3 minutos em água quente (40 a 50 graus) com um detergente desengordurante e escove-os suavemente com uma escova macia. Não aplique demasiada pressão para não os danificar.

2. Podem ser colocados na máquina de lavar louça com detergente a uma temperatura de cerca de 60 graus.

3. Não use detergentes abrasivos, uma vez que podem danificar o exaustor;

4. Certifique-se de que o exaustor está desligado antes de o limpar;
5. Limpe os filtros após aproximadamente 30 horas de uso, ou pelo menos uma vez por mês.

Instalação dos Filtros de Gordura

- Para instalar filtros para as quatro etapas a seguir.

• Coloque o filtro nas ranhuras na parte de trás do exaustor.
• Pressione o botão na pega do filtro.
• Solte a pega assim que o filtro se encaixar na posição de repouso.
• Repita para instalar todos os filtros.

exaustor

Informações da tabela para exaustores

Identificação do modelo KCHS4852 IX / WH
SY-6010B-P1-L21-600 SimboloValorUnidade
Consumo anual de energia AEC	hood	42.1 kWh/a
Fator de aumento de tempo f 1.7
Eficiência Dinâmica Fluida FDE	hood	8.6
Índice de Eficiência Energética EEI	hood	80.3
Fluxo máximo de ar - configuraçãomais alta / a 0 Pa 225.2 m			^3/_h
Fluxo máximo de ar - configuraçãomais alta no ponto de trabalhoem uso normal	Q_max	216.5	m^3/_h
Fluxo de ar mínimo - configuraçãomais baixa no ponto de trabalhoem uso normal	Q_min	140.5	m^3/_h
Caudal de ar medido no melhorponto de eficiência	Q_BEP	132.1	m^3/_h
Pressão de ar medida no melhorponto de eficiência	P_BEP	154	Pa
Entrada de energia elétrica medidano melhor ponto de eficiência	W_BEP	65.5	W
Potência nominal do sistemade iluminação	WL	2	W
Iluminação média do sistemade iluminação na superfíciede cozimento	E_middle	50	Lux
Measured power consumptionin standby mode	P_s	-	W
Modo de consumo de energiamedido desligado	P_o	0	W
Nível de potência sonora	L_WA	70	dB

kunft.®

3. SERVIÇO PÓS-VENDA

A KUNFT concebeu este aparelho de forma a garantir a máxima fiabilidade. No entanto, se ocorrer um problema, não tente abrir o aparelho – risco de choque elétrico. Se não conseguir solucionar o problema, contacte o Serviço de Apoio ao Cliente de qualquer loja Worten, Modelo ou Continente, para obter assistência. A Worten Equipamentos para o Lar fornece uma garantia contra defeitos de fabrico, por um período de 2 anos a partir da data de compra do aparelho.

AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante ou revendedor irá invalidar a garantia.

Todos os utilizadores devem familiarizar-se com estas instruções. O facto de saber o que pode correr mal poderá ajudá-lo a evitar a ocorrência de problemas.

4. PROTEÇÃO AMBIENTAL

Com o objetivo de proteger o ambiente, tentamos reduzir ao máximo o volume das embalagens, que se limitam a três materiais de fácil separação: cartão, papel e plástico. O aparelho é constituído por material reciclável, uma vez desmontado por uma empresa especializada. Respeite a legislação local relativamente à reciclagem de todos os materiais.

NOTES / NOTAS

visor cooker hood

is perfectly enough

KCHS4852 IX

KCHS4852 WH

Importado, produzido e distribuído por:

Worten, equipamentos para o lar, S.A.

Rua João Mendonça nº 505

4464-503 Senhora da Hora - Portugal
