Live Gamer HD C985 - Karta Przechwytywania AVERMEDIA - Bezpłatna instrukcja obsługi

Typ produktu	Wewnętrzna karta przechwytywania PCIe (Live Gamer HD C985)
Interfejs wejściowy	HDMI, DVI (przez dołączony adapter)
Interfejs wyjściowy	HDMI (passthrough)
Maksymalna rozdzielczość przechwytywania	1080p60
Złącza	HDMI, DVI-I, wejście audio 3.5mm
Oprogramowanie	RECentral (pobierz ze strony AVerMedia)
Obsługiwane systemy operacyjne	Windows 7, Windows 8/8.1, Windows 10
Przycisk Hot	Tak, z diodą LED informującą o stanie pracy
Wymiary (ok.)	14.5 x 12.6 x 2 cm (D x S x W)
Waga (ok.)	100 g
Zasilanie	Zasilany przez gniazdo PCIe (nie wymaga zewnętrznego zasilania)
Główne funkcje	Przechwytywanie gier, wyświetlanie passthrough, strumieniowanie o niskim opóźnieniu
Wskaźnik LED	Uruchamianie: migający kwadrant; Gotowy: stały; Przechwytywanie: pulsujący; Mało miejsca na dysku: szybkie miganie
Konserwacja	Przechowywać w suchym miejscu; czyścić suchą szmatką; unikać kurzu; nie demontować
Certyfikaty bezpieczeństwa	FCC Part 15 Class B, CE, ICES-003
Dołączone części zamienne	Kabel HDMI, adapter DVI na HDMI, kabel HDMI na DVI, kabel audio 3.5mm, skrócona instrukcja
Naprawialność	Karta nie jest przeznaczona do samodzielnej naprawy; zwracaj się tylko do wykwalifikowanego personelu
Producent	AVerMedia Technologies, Inc.
Rok modelu	2013 (pierwsze wydanie)
Informacje o gwarancji	Patrz instrukcja; zazwyczaj 1-2 lata

Często zadawane pytania - Live Gamer HD C985 AVERMEDIA

Jak zainstalować kartę przechwytywania Live Gamer HD C985?

Wyłącz komputer, otwórz obudowę, włóż kartę do wolnego gniazda PCIe, zamknij obudowę i włącz zasilanie. Następnie pobierz i zainstaluj oprogramowanie RECentral ze strony AVerMedia.

Jakie kable są dołączone do zestawu?

Zestaw zawiera kabel HDMI, adapter DVI na HDMI, kabel HDMI na DVI, kabel audio 3.5mm oraz skróconą instrukcję instalacji.

Czy Live Gamer HD obsługuje przechwytywanie 4K?

Nie, maksymalna rozdzielczość przechwytywania to 1080p przy 60 kl./s. Nie obsługuje wejścia ani wyjścia 4K.

Jak używać przycisku Hot Button?

Podłącz przycisk Hot Button do przedniego portu USB z odpowiednim zasilaniem. Podczas uruchamiania RECentral dioda LED miga w kwadracie, a gdy wszystko gotowe, świeci ciągłym światłem. Podczas przechwytywania pulsuje powoli. Szybkie miganie oznacza mało miejsca na dysku.

Czy mogę przechwytywać obraz z konsoli do gier?

Tak, podłącz wyjście HDMI konsoli do wejścia karty przechwytywania, a wyjście karty do telewizora. Sygnał przechodzi bez opóźnień.

Jakiego oprogramowania potrzebuję?

Potrzebujesz RECentral, który można pobrać ze strony AVerMedia Gamer Zone (http://gamerzone.avermedia.com). Jest kompatybilny z Windows 7 i 8/8.1.

Dlaczego dioda LED miga szybko?

Szybko migająca dioda LED oznacza mało miejsca na dysku. Zwolnij miejsce na dysku twardym, aby kontynuować przechwytywanie.

Czy karta jest kompatybilna z wyjściem DVI z mojej karty graficznej?

Tak, użyj dołączonego adaptera DVI na HDMI lub kabla HDMI na DVI. W przypadku dźwięku podłącz kabel audio 3.5mm z wyjścia audio karty graficznej do wejścia audio karty przechwytywania.

Czy karta ma funkcję przechwytywania dźwięku?

Tak, przechwytuje dźwięk przez HDMI lub wejście audio 3.5mm. Możesz również użyć przesyłania dźwięku do monitora.

Czy mogę używać tej karty z laptopem?

Live Gamer HD to karta PCIe przeznaczona do komputerów stacjonarnych. W przypadku laptopów rozważ zewnętrzne urządzenie przechwytywania USB.

INSTRUKCJA OBSŁUGI Live Gamer HD C985 AVERMEDIA

B. Instrukcja szybkiej instalacji

C. HDMI Cable

D. Hot Button

E. Przejściówka DVI-HDMI

F. Przewód HDMI-DVI

G. Przewód audio 3,5 mm

2 Instalacja sprzętu

2.1 Instalacja urządzenia

1. Wyłącz komputer.
2. Zdejmij obudowę komputera stacjonarnego.
3. Włóż kartę do przechwytywania w wolną magistralę rozszerzającą PCI-E na płycie głównej.
4. Załóż obudowę.

2.2 Podłączenia

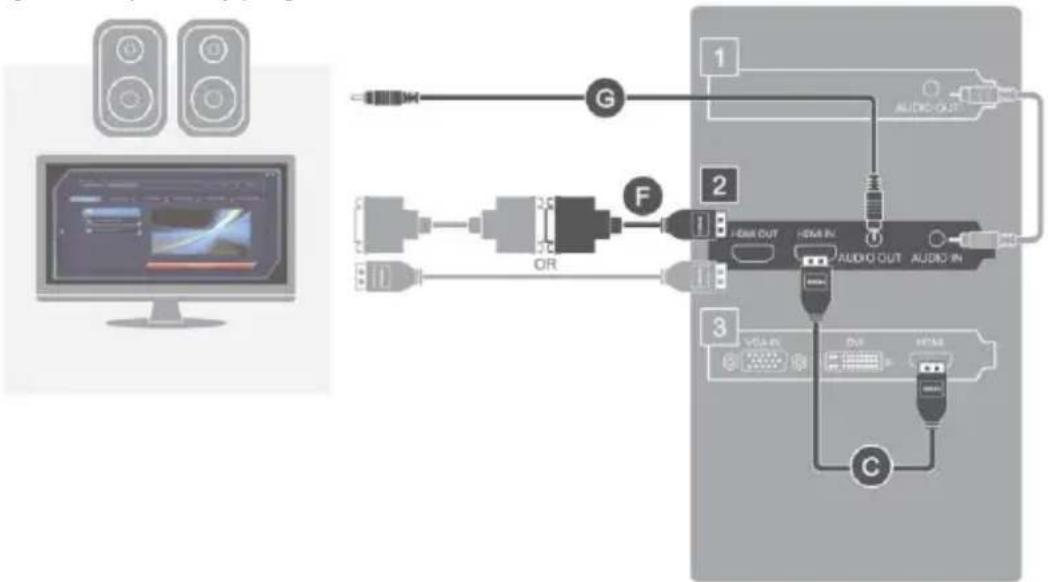

a. Aktualny komputer - przechwytuj z Twojego komputera

Podłącz wyjście karty graficznej do wejścia karty przechwytującej dostarczonym przewodem HDMI (lub przejściówką DVI-HDMI przy braku wyjścia HDMI na karcie graficznej). Podłącz kartę przechwytującą do monitora komputera przewodem HDMI (lub przejściówką HDMI-DVI przy braku wejścia HDMI w monitorze twojego komputera).

Karta graficzna posiadająca gniazdo HDMI

Przechwytuj sygnał źródłowy bezpośrednio przechodzący przez kartę przychwytującą i uwidoczniony na monitorze Twojego komputera.

1. Karta dźwiękowa

2. Karta przechwytująca

3. Karta graficzna

Dostarczone artykuły stosuj jako zestaw: F, G

Instrukcja szybkiej instalacji

Karta graficzna posiadająca gniazdo HDMI

Przechwytuj sygnał źródłowy bezpośrednio przechodzący przez kartę przychwytującą i uwidoczniony na monitorze Twojego komputera.

1. Karta dźwiękowa

2. Karta graficzna

3. Karta przechwytująca

Dostarczone artykuły stosuj jako zestaw: F, G

b. Konsole do gier - przechwytuj ze swojej konsoli do gier

Podłącz wyjście konsoli do gier do wejścia karty przechwytującej dostarczonym przewodem HDMI. Podłącz wyjście karty przechwytującej do TV przewodem HDMI.

1. Karta dźwiękowa
2. Karta graficzna

3. Źródło przechwytywania

4. Karta przechwytująca

5. Monitor komputera z kartą przychwytującą
6. Odbiornik TV

Instrukcja szybkiej instalacji

c. Inny komputer - przechwytywanie z drugiego komputera

Podłącz wyjście karty graficznej drugiego komputera do wejścia karty przechwytującej Twojego komputera dostarczonym przewodem HDMI (lub przejściówką DVI-HDMI przy braku wyjścia HDMI na karcie graficznej drugiego komputera). Uwaga Używając przejściówki DVI-HDMI zastosuj dostarczony przewód audio do podłączenia wyjścia audio drugiego komputera i wejścia audio karty przechwytującej do przechwytywania dźwięku.

Przechwytywanie z drugiego laptopa

1. Karta dźwiękowa
2. Karta graficzna

3. Źródło przechwytywania

4. Karta przechwytująca

5. Monitor komputera z kartą przychwytującą

Dostarczone artykuły stosuj jako zestaw:

F, G

Przechwytywanie z drugiego komputera stacjonarnego

Uwaga: W przypadku źródła przechwytywania bez karty graficznej z podwójnym wyjściem, do podłączenia monitora użyj wyjścia karty przechwytującej.

1. Karta dźwiękowa
2. Karta graficzna

3. Źródło przechwytywania

4. Karta przechwytująca

5. Monitor komputera z kartą przychwytująca

Dostarczone artykuły stosuj jako zestaw:

F, G

2.3 Hot Button

Uwaga:Upewnij się, że przedni port USB ma wystarczające zasilanie dla klawisza skrótu.

• Przygotowanie obsługi: LED miga ćwiartkami koła zgodnie z ruchem wskazówek zegara w trakcie rozruchu RECentral, a następnie pali się pełnym kołem sygnalizują gotowość pracy.
  W trakcie przechwytywania: LED zapala się i gaśnie w tempie wolnego oddychania.
• Przy kończącej się przestrzeni dyskowej: LED miga szybko.

3 Instalacja sterownika i aplikacji

Instalacja sterownikó w i aplikacji w Windows ^® 7 / Windows ^® 8

Pobierz RECentral z oficjalnej strony pod adresem http://gamerzone.avermedia.com. Wykonaj instrukcje ekranowe w celu wykonania instalacji RECentral. Po zakończeniu instalacji pojawi się strona Zakończone działanie kreatora instalacji.

4 Uaktywnienie aplikacji

Windows® 7

Aby uruchomić aplikację z menu Programy, przejdź do Start → Wszystkie program → AVerMedia → AVerMedia RECentral → RECentral.

Windows® 8

Kliknij RECentral na ekranie Start Metro lub kliknij dwukrotnie RECentral na pulpicie.

5 Odinstalowanie aplikacji i sterowników

Windows® 7

Przejdź do Start i wybierz Wszystkie programy, AVerMedia RECentral i Dezinstalator. Wykonaj instrukcje ekranowe w celu odinstalowania RECentral.

Windows® 8

1. Kliknij prawym przyciskiem AVerMedia RECentral na ekranie Start Metro i kliknij Odinstaluj.
2. W opcji Programy i funkcje, wybierz AVerMedia RECentral → Odinstaluj/Zmien.

A. Live Gamer HD
