Typ produktu	Interní PCIe karta pro zachytávání (Live Gamer HD C985)
Vstupní rozhraní	HDMI, DVI (přes přiložený adaptér)
Výstupní rozhraní	HDMI (průchozí)
Maximální rozlišení záznamu	1080p60
Konektory	HDMI, DVI-I, 3,5mm audio vstup
Software	RECentral (stažení z webu AVerMedia)
Podporované operační systémy	Windows 7, Windows 8/8.1, Windows 10
Tlačítko Hot Button	Ano, s LED indikátorem stavu provozu
Rozměry (přibližně)	14,5 x 12,6 x 2 cm (D x Š x V)
Hmotnost (přibližně)	100 g
Napájení	Napájeno z PCIe slotu (není potřeba externí napájení)
Hlavní funkce	Zachytávání her, průchozí zobrazení, streamování s nízkou latencí
LED indikátor	Při startu: blikající kvadrant; Připraveno: svítí; Zachytávání: dýchá; Nízká kapacita disku: rychlé blikání
Údržba	Udržujte v suchu; čistěte suchým hadříkem; vyhýbejte se prachu; nerozebírejte
Bezpečnostní certifikace	FCC Part 15 Class B, CE, ICES-003
Součástí dodávky	HDMI kabel, DVI-HDMI adaptér, HDMI-DVI kabel, 3,5mm audio kabel, Rychlý průvodce
Opravitelnost	Karta není určena k opravě uživatelem; obracejte se pouze na kvalifikovaný personál
Výrobce	AVerMedia Technologies, Inc.
Rok modelu	2013 (původní vydání)
Informace o záruce	Viz manuál; obvykle 1-2 roky

Často kladené otázky - Live Gamer HD C985 AVERMEDIA

Jak nainstalovat zachytávací kartu Live Gamer HD C985?

Vypněte počítač, otevřete skříň, vložte kartu do prázdného PCIe slotu, zavřete skříň a zapněte napájení. Poté si stáhněte a nainstalujte software RECentral z webu AVerMedia.

Jaké kabely jsou součástí balení?

Balení obsahuje HDMI kabel, adaptér DVI-HDMI, kabel HDMI-DVI, 3,5mm audio kabel a rychlého průvodce instalací.

Podporuje Live Gamer HD zachytávání ve 4K?

Ne, maximální rozlišení záznamu je 1080p při 60 snímcích za sekundu. Nepodporuje vstup ani výstup ve 4K.

Jak používat tlačítko Hot Button?

Zapojte tlačítko Hot Button do předního USB portu s dostatečným napájením. Při spouštění RECentralu LED bliká v kvadrantovém vzoru, poté po připravení svítí. Během zachytávání pomalu dýchá. Rychlé blikání signalizuje nízkou kapacitu disku.

Mohu zachytávat z herní konzole?

Ano, připojte HDMI výstup konzole ke vstupu karty a výstup karty k televizi. Signál prochází bez prodlevy.

Jaký software potřebuji?

Potřebujete RECentral, který si můžete stáhnout z webu AVerMedia Gamer Zone (http://gamerzone.avermedia.com). Je kompatibilní s Windows 7 a 8/8.1.

Proč LED rychle bliká?

Rychlé blikání LED indikuje nedostatek místa na disku. Uvolněte místo na pevném disku pro pokračování v záznamu.

Je karta kompatibilní s DVI výstupem mé grafické karty?

Ano, použijte přiložený adaptér DVI-HDMI nebo kabel HDMI-DVI. Pro audio připojte 3,5mm audio kabel z audio výstupu grafické karty na audio vstup karty.

Má karta zachytávání zvuku?

Ano, zachytává zvuk přes HDMI nebo 3,5mm audio vstup. Můžete také použít průchozí zvuk na monitor.

Mohu tuto kartu použít s notebookem?

Live Gamer HD je PCIe karta určená pro stolní počítače. Pro notebooky zvažte externí USB zařízení pro zachytávání.

NÁVOD K OBSLUZE Live Gamer HD C985 AVERMEDIA

B. Rychlý průvodce instalací

C. HDMI kabel

D. Hot Button

E. Adaptér DVI do HDMI

F. Kabel HDMI do DVI

G. 3.5mm audio kabel

2.1 Zapojení střihové karty

1. Vypněte PC.
2. Sejměte kryt PC skříně.
3. Zasuňte střihovou kartu do volného PCIe slotu na základní desce PC.
4. Usad'te kryt zpět na skřín PC.

2.2 Zapojení

a. Stejné PC – zachytávání ze stejného PC

Připojte výstup Vaší grafické karty do vstupu střihové karty pomocí přiloženého HDMI kabelu (příp. adaptér DVI do HDMI, není-li na grafické kartě HDMI výstup). HDMI kabelem propojte střihovou kartu s monitorem (nemá-li monitor HDMI vstup, použijte redukci z HDMI do DVI).

Grafická karta s HDMI portem

Signál ze zachytávaného zdroje prochází skrz střihovou kartu a zobrazuje se na připojeném monitoru.

1. Zvuková karta

2. Střihová karta

3. Grafická karta

Použijte kombinaci dodaného příslušenství, jak je znázorněno na obrázku: F, G

Rychlý průvodce instalací

Grafická karta s HDMI portem

Signál ze zachytávaného zdroje prochází skrz střihovou kartu a zobrazuje se na připojeném monitoru.

1. Zyukarta

2. Grafická karta

3. Střihová karta

Použijte kombinaci dodaného příslušenství, jak je znázorněno na obrázku: F, G

b. Herní konzole – zachytávání z Vaší herní konzole

Propojte výstup Vaší herní konzole se vstupem na střihové kartě pomocí přibaleného HDMI kabelu.

Z výstupu střihové karty ved'te signál do Vaší TV pomocí HDMI kabelu.

1. Zvuková karta
2. Grafická karta

3. Zdroj signálu

4. Střihová karta

5. PC monitor připojený ke střihové kartě
6. TV

Rychlý průvodce instalací

c. Jiné PC – nahrávání z jiného PC

Propojte výstup grafické karty na počítači, ze kterého chcete nahrávat se vstupem na střihové kartě pomocí přiloženého HDMI kabelu (v případě, že grafická karta nemá HDMI výstup, použijte redukci z DVI na HDMI).

Nahrávání z notebooku

1. Zvuková karta
2. Grafická karta

3. Zdroj signálu

4. Střihová karta

5. PC monitor připojený ke střihové kartě

Použijte kombinaci dodaného příslušenství, jak je znázorněno na obrázku: F, G

Nahrávání z jiného stolní ho PC

Poznámka: Pokud zachytávaný stolní počítač nedisponuje dvěma grafickými výstupy, použijte pro propojení s monitorem výstup střihové karty.

1. Zvuková karta
2. Grafická karta

3. Zdroj signálu

4. Střihová karta

5. PC monitor připojený ke střihové kartě

Použijte kombinaci dodaného příslušenství, jak je znázorněno na obrázku: F, G

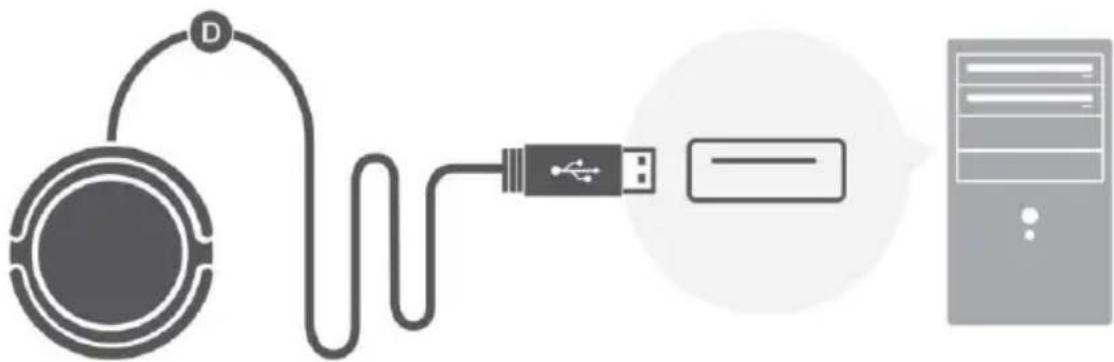

2.3 Hot Button

Poznámka: Ujistěte se, že čelní USB port Vašeho PC poskytuje dostatečný výkon pro fungování Hot Buttonu.

• Spouštění aplikace a příprava pro nahrávání: Během spouštění aplikace RECentral běhají červená LED světla ve směru hodinových ručiček. V momentě, kdy je vše připraveno k nahrávání se rozsvítí všechny LED diody současně.
• Během záznamu: LED světla se postupně rozsvěcují a zhasínají s rychlostí lidského dechu.
  V případě nedostatku místa na disku: LED diody blikají v rychlém tempu.

3 Instalace ovladače a aplikace

Instalace ovladačů a aplikace ve Windows ^® 7 / Windows ^® 8

Aplikaci RECentral stahujte z oficiální webové stránky http://gamerzone.avermedia.com. Pro úspěšné dokončení instalace aplikace RECentral postupujte podle instrukcí na obrazovce. Po úspěšně provedené instalaci se zobrazí stránka „InstallShield Wizard byl dokončen“.

4 Aktivace aplikace

Windows® 7

Abyste spustili aplikaci z menu Programy, jděte na Start → Programy → AVerMedia → AVerMedia RECentral → RECentral.

Windows® 8

Klikněte na RECentral v menu Metro Start, nebo dvakrát klikněte na ikonu RECentral na ploše.

5 Odinstalování aplikace a ovladačů

Windows® 7

Jděte do menu Start a poté Všechny programy, AVerMedia, RECentral a Uninstaller. Pro odinstalování aplikace RECentral následujte instrukce na obrazovce.

Windows® 8

1. V menu Metro Start klikněte pravým tlačítkem na AVerMedia RECentral a zvolte Odinstalovat.
2. V menu Programy a Funkce vyberte AVerMedia RECentral a poté Odinstalovat/Změnit.

A. Live Gamer HD
