Typ produktu	Zszywacz pneumatyczny
Model	14-570
Marka	NEO tools
Wymiary	250 x 255 x 55 mm
Waga	1.5 kg
Źródło zasilania	Sprężone powietrze (pneumatyczne)
Zakres ciśnienia roboczego	4.8 – 8.3 bar (60 – 100 psi)
Maksymalne ciśnienie robocze	8.3 bar
Podłączenie węża powietrznego	Szybkozłącze 1/4"
Typ zszywek	90
Długość zszywek	16 – 40 mm
Grubość zszywek	1.25 x 1.00 mm
Typ gwoździ	300
Długość gwoździ	15 – 50 mm
Grubość gwoździ	1.25 x 1.00 mm
Poziom ciśnienia akustycznego (LpA)	92.1 dB(A) (K=2.5 dB(A))
Poziom mocy akustycznej (LWA)	105.1 dB(A) (K=2.5 dB(A))
Przyspieszenie wibracji (ah)	2.5 m/s² (K=0.2 m/s²)
Pojemność magazynka	Około 100 zszywek (typowe)
Funkcje bezpieczeństwa	Mechanizm bezpieczeństwa kontaktowego (wyłącznik reed), blokada spustu, system odciążania ciśnienia
Naprawialność	Produkt naprawialny; instrukcja obsługi zawiera wskazówki dotyczące usuwania zacięć i konserwacji
Zalecane smarowanie	Olej wrzecionowy (bez detergentu) przed pierwszym użyciem i codziennie z olejarką liniową
Środek czyszczący	Parafina, olej napędowy lub płyn rozcieńczający (unikać łatwopalnych cieczy)
Rok produkcji	2024

Często zadawane pytania - 14-570 NEO tools

Jakiego rodzaju łączników używa NEO tools 14-570?

NEO tools 14-570 używa zszywek typu 90 (długość 16–40 mm, grubość 1,25x1,00 mm) oraz gwoździ typu 300 (długość 15–50 mm, grubość 1,25x1,00 mm).

Jaki jest zakres ciśnienia roboczego dla tego zszywacza?

Zalecane ciśnienie robocze wynosi 4.8 – 8.3 bara (60 – 100 psi). Nie przekraczać maksymalnego ciśnienia 8.3 bara.

Jak załadować zszywki do zszywacza?

Odłącz dopływ powietrza, naciśnij zatrzask magazynka, odciągnij pokrywę do tyłu, włóż zszywki końcami skierowanymi w dół, następnie przesuń pokrywę do przodu, aż zapadka się zatrzaśnie. Zawsze noś okulary ochronne.

Jak smarować zszywacz?

Przed pierwszym użyciem wlej kilka kropli oleju wrzecionowego do wlotu powietrza. Do codziennego użytku zalecana jest olejarka liniowa. Unikaj olejów z dodatkami detergentowymi.

Jakie środki ostrożności należy zachować podczas używania tego narzędzia?

Zawsze noś okulary ochronne odporne na uderzenia oraz ochronniki słuchu. Trzymaj palce z dala od spustu, gdy nie jest używany, nigdy nie kieruj narzędzia na siebie ani innych, oraz odłącz dopływ powietrza przed regulacjami.

Jak usunąć zablokowaną zszywkę?

Odłącz dopływ powietrza. W przypadku zacięcia przy wylocie usuń pęsetą. W przypadku zacięcia wewnętrznego odsuń pokrywę magazynka do tyłu, usuń zablokowaną zszywkę, a następnie zamknij pokrywę. Zawsze najpierw odłącz powietrze.

Czy mogę używać tego zszywacza do zastosowań takich jak produkcja palet czy montaż mebli?

Tak, narzędzie jest przeznaczone do zastosowań produkcyjnych, takich jak produkcja palet, mebli, skrzyń, mocowanie tapicerki i okładziny. Posiada tryby pojedynczego spustu oraz automatycznego spustu kontaktowego.

Jaki jest poziom hałasu zszywacza 14-570?

Poziom ciśnienia akustycznego wynosi 92.1 dB(A), a poziom mocy akustycznej 105.1 dB(A). Zawsze noś ochronniki słuchu, aby zapobiec trwałemu uszkodzeniu słuchu.

Jak czyścić zszywacz?

Użyj parafiny, oleju napędowego lub podobnych płynów rozcieńczających do usunięcia lepkich pozostałości. Nigdy nie używaj łatwopalnych cieczy, takich jak benzyna. Dokładnie wysusz przed ponownym użyciem. Unikaj dostania się płynu do wnętrza narzędzia.

Czy NEO tools 14-570 jest naprawialny?

Tak, produkt jest oznaczony jako naprawialny. Instrukcja zawiera wskazówki dotyczące usuwania zacięć, smarowania i konserwacji. W przypadku poważnych napraw skontaktuj się z wykwalifikowanym technikiem lub GTX Polska.

INSTRUKCJA OBSŁUGI 14-570 NEO tools

Ogólne zasady bezpieczeństwa:

• Trzymaj palce z dala od spustu, gdy nie korzystasz z narzędzia i gdy przechodzisz z jednej pozycji operacyjnej do drugiej.
• Uważaj, istnieje wiele zagrożeń. Przeczytaj i zrozum instrukcje bezpieczeństwa przed podłączaniem, odlączaniem, ładowaniem, obsługą, konserwacją, wymianą akcesoriów lub pracą w pobliżu narzędzia. Nieprzestrzeganie zasad bezpieczeństwa może spowodować poważne obrażenia ciała.
• Wszystkie części ciała, takie jak dłonie, nogi itp., trzymaj z dala od kierunku strzału i upewnij się, że wbijany element nie przeniknie przez obrabiany element do części ciała.
• Podczas używania narzędzia należy pamiętać, że element mocujący może się odkształcić i spowodować obrażenia.
• Chwyć narzędzie mocno i przygotuj się na odrzut.
• Tylko wykwalifikowani technicznie operatorzy mogą korzystać z narzędzia do wbijania elementów złącznych.
• Nie wolno modyfikować narzędzia do wbijania elementów złącznych. Modyfikacje mogą obniżyć skuteczność zabezpieczeń urządzenia co zwiększa ryzyko dla operatora i / lub osoby postronnej.
• Nie wyrzucaj instrukcji bezpieczeństwa.
• Nie używaj narzędzia, jeśli zostało uszkodzone.
• Zachowaj ostrożność podczas obchodzenia się z elementami mocującymi, szczególnie podczas ładowania i rozładowania urządzenia, elementy mocujące mają ostre krawędzie, które mogą spowodować obrażenia.
• Zawsze sprawdzaj narzędzie przed użyciem pod kątem pękniętych, żle połączonych lub zużytych części.
• Nie sięgaj za daleko. Pracuj tylko w bezpiecznej i stabilnej pozycji. Przez cały czas utrzymuj równowagę i balans.
• Trzymaj osoby postronne z daleka (podczas pracy w obszarze, w którym istnieje prawdopodobieństwo przejazdu pojazdów lub przejścia ludzi). Wyraźnie zaznacz obszar w którym pracujesz.
• Nigdy nie celuj narzędziem w siebie ani w inne osoby lub zwierzęta.
• Noś tylko rękawice, które zapewniają odpowiednie wyczucie i bezpieczną kontrolę spustów i wszelkich urządzeń regulujących.
• Zawsze używaj drugiego uchwytu (jeśli jest w zestawie).
• Codziennie sprawdzaj poprawne działanie mechanizmu zabezpieczającego (kontaktora) oraz języka spustu. Nigdy nie używaj narzędzia jeśli którykolwiek element nie działa prawidłowo

Zagrożenie wystrzałem

Obowiązują następujące zasady:

• Zasilanie narzędzia do wbijania elementów złącznych musi być odłączone podczas rozładowywania elementów złącznych, dokonywania regulacji, usuwania zacięć lub wymiany akcesoriów.
• Podczas pracy należy uważać, aby elementy złączne były prawidłowo wbijane w materiał i nie zostały odchylone/wypalone omyłkowo w kierunku operatora i/lub osób postronnych.
• Podczas pracy zanieczyszczenia z przedmiotu obrabianego oraz elementów złącznych mogą spowodować wystrzał.
• Podczas pracy narzędzia zawsze noś środki ochrony indywidualnej oczu odporne na uderzenia z osłonami bocznymi.
• Ryzyko dla innych jest oceniane przez operatora.
• Uważaj na narzędzia bez kontaktu z przedmiotem obrabianym, ponieważ mogą zostać przypadkowo wystrzelone i spowodować obrażenia operator i / lub obserwator.
• Upewnij się, że narzędzie jest zawsze bezpiecznie zaczepione o obrabiany przedmiot i nie może się poślizgnąć

Zagrożenia podczas użytkowania

Obowiązują następujące zasady:

• Trzymaj narzędzie poprawnie: bądź przygotowany na przeciwdziałanie normalnym lub nagłym ruchom, takim jak odrzut.
• Utrzymuj zrównoważoną pozycję ciała i stabilne oparcie.
• Należy stosować odpowiednio dobrane okulary ochronne oraz rękawice robocze. Rekomendowane jest używanie odzieży ochronnej.
• Należy nosić odpowiednio dobraną ochronę słuchu.

- Używaj właściwego źródła energii zgodnie z instrukcją.

Zagrożenia związane z powtarzającymi się ruchami

Podczas korzystania z narzędzia przez dłuższy czas operator może odczuwać dyskomfort w rękach, ramionach, ramionach, szyi lub innych częściach ciała.

Obowiązują następujące zasady:

• Podczas korzystania z narzędzia operator przyjmuje odpowiednią, ergonomiczną postawę. Zachowaj bezpieczeństwo stojąc na nogach i unikając niewygodnych lub niezrównoważonych pozycji.
• Jeśli operator odczuwa objawy, takie jak uporczywy lub powtarzający się dyskomfort, bół, pulsowanie, mrowienie, drętwienie, pieczenie lub sztywność, nie ignoruj tych znaków ostrzegawczych. Operator konsultuje się z wykwalifikowanym pracownikiem służby zdrowia w sprawie ogólnych działań.
• Każda ocena ryzyka powinna koncentrować się na zaburzeniach mięśniowo-szkieletowych i opiera się preferencyjnie na założenie, że zmniejszenie zmeczenia podczas pracy skutecznie zmniejsza zaburzenia.

Zagrożenia dla akcesoriów i materiałów eksploatacyjnych

Obowiązują następujące zasady:

• Przedtem odłączyć dopływ energii do narzędzia, taki jak powietrze lub gaz lub akumulator wymiana / wymiana akcesoriów, takich jak kontakt z przedmiotem obrabianym lub dokonywanie jakichkolwiek regulacji.
• Używaj tylko rozmiarów i typów akcesoriów rekomendowanych przez producenta.
• Używaj tylko smarów zalecanych przez producenta narzędzia.

Zagrożenia w miejscu pracy

Obowiązują następujące zasady:

• Poślizgnięcia, potknięcia i upadki są głównymi przyczynami wypadków w miejscu pracy. Uważaj na śliskie i zabrudzone powierzchnie, a także na ryzyko potknięcia się spowodowane przez wąż zasilający sprężonym powietrzem.
• Zachowaj szczególnie ostrożność w nieznanym otoczeniu. Mogą istnieć ukryte zagrożenia, takie jak elektryczność lub inne linie energetyczne.
• To narzędzie nie jest przeznaczone do użytku w przestrzeniach zagrożonych wybuchem i nie posiada izolacji elektrycznej.
• Upewnij się, że nie ma przewodów elektrycznych, rur gazowych itp., które mogłyby spowodować zagrożenie w przypadku uszkodzenia w wyniku użytkowania narzędzia.

Zagrożenia pyłem i spalinami

Jeśli narzędzie jest używane w obszarze, w którym występuje pył statyczny, może nastąpić ponowne wyrzucenie pyłu i spowodować zagrożenie.

Obowiązują następujące zasady:

• Ocena ryzyka powinna obejmować pył powstały w wyniku użycia narzędzia oraz podniesienie pyłu statycznego występującego wcześniej w miejscu pracy.
• Skieruj strumień wylatującego powietrza tak, aby zminimalizować podnoszenie pyłu w otoczeniu.
• W przypadku zagrożenia pyłem należy stosować odpowiednio dobrane maski przeciwpyłowe.
• W przypadku zagrożenia spalinami należy kontrolować poziom ich emisji nie dopuszczając do spadku zawartości tlenu w powietrzu poniżej 17% oraz stosować odpowiednie środki ochrony indywidualnej takie jak maski przeciwpyłowe lub przyłbice z zewnętrznym źródłem czystego powietrza.

Zagrożenia hałasem

Obowiązują następujące zasady:

• Niezabezpieczona ekspozycja na wysoki poziom hałasu może powodować trwałe, kalectwo, utratę słuchu i inne problemy takie jak szum w uszach (dzwonienie, brzęczenie, gwizdanie lub nucenie w uszach).
• Niezbędna jest ocena ryzyka i wdrożenie odpowiednich kontroli tych zagrożeń.
• Ryzyko nadmiernego hałasu można ograniczyć poprzez odpowiednie tłumienie obrabianych detali, tak aby nie dopuścić do wtórnej emisji hałasu tj. „dzwonienia”.
• Używaj odpowiedniej ochrony słuchu w postaci środków ochrony indywidualnej takich jak nauszniki przeciwhałasowe lub wkładki przeciwhałasowe.
• Należy obsługiwać i konserwować narzędzie zgodnie z zaleceniami zawartymi w niniejszej instrukcji, aby uniknąć niepotrzebnego wzrost poziomu hałasu.

• Jeśli narzędzie ma tłumik, zawsze upewnij się, że jest na swoim miejscu i jest w dobrym stanie technicznym, gdy narzędzie jest ob-sługiwane.

• Przeprowadzenie oceny ryzyka oraz wdrożenie odpowiedniej kontroli miejsca pracy przed rozpoczęciem użytkowania narzędzia jest niezbędne.

• Narażenie na wibracje może spowodować uszkodzenie nerwów, ukrwienia rąk oraz ramion.
• Podczas pracy w niskich temperaturach noś ciepłą odzież, utrzymuj ręce w cieple i suchości.
• Jeśli odczuwasz drętwienie, mrowienie, bół lub wybielenie skóry palców lub dłoni, poszukaj porady medyczne od wykwalifikowanego pracownika ochrony zdrowia w zakresie ogólnych działań.
• Należy zapewnić obsługę i konserwacje narzędzia zgodnie z zaleceniami zawartymi w niniejszej instrukcji, aby uniknąć niepotrzebnego wzrost poziomu wibracji.
• Trzymaj narzędzie lekkim, ale bezpiecznym chwytem, ponieważ ryzyko wibracji jest zwykle większe, gdy siła chwytania jest wyższa.

Dodatkowe instrukcje bezpieczeństwa dotyczące narzędzi pneumatycznych

Obowiązują następujące zasady:

• Sprężone powietrze może spowodować poważne obrażenia.
• Zawsze odcinaj dopływ powietrza i odłączaj narzędzie od dopływu powietrza, gdy nie jest używane.
• Zawsze odłączaj urządzenie od zasilania sprężonym powietrzem przed wymianą akcesoriów, naprawą, przy przenoszeniu urządzenia.
• Trzymaj palce z dala od spustu, gdy nie używasz narzędzia i gdy przechodzisz od jednego stanowiska do drugiego.
• Nigdy nie kieruj sprężonego powietrza na siebie ani na nikogo innego.
• Uszkodzone węże pod ciśnieniem mogą się poruszać i spowodować poważne obrażenia. Zawsze sprawdzaj, czy nie ma uszkodzonych lub poluzowanych węży lub złączek.
• Nigdy nie przenoś narzędzia pneumatycznego podnosząc je za wąż.
• Nigdy nie ciągnij narzędzia pneumatycznego za wąż.
• Podczas używania narzędzi pneumatycznych nie przekraczaj maksymalnego ciśnienia roboczego Ps max.
• Narzędzia pneumatyczne powinny być zasilane tylko sprężonym powietrzem o najniższym możliwym ciśnieniu wymaganym dla procesu pracy w celu zmniejszenia hałasu i wibracji oraz zminimalizowania zużycia urządzenia.
• Użycie tlenu lub gazów palnych do obsługi narzędzi pneumatycznych stwarza poważne zagrożenie pożarem i wybuchem.
• Zachowaj ostrożność podczas używania narzędzi pneumatycznych, ponieważ narzędzie może stać się zimne, co wpływa na przyczepność i kontrolę.

Dodatkowe ostrzeżenia, dla narzędzi z funkcją automatycznego wy- zwalania stykowego

Symbol

Opis

• Symbol ostrzega o możliwości działania urządzenia w trybie automatycznego wyzwalania stykowego.
• To narzędzie ma funkcje trybu pracy wyzwalania pojedynczego oraz funkcję automatycznego wyzwalania stykowego za pomocą kontaktora.
• Narzędzie to przeznaczone jest do zastosowań produkcyjnych, takich jak np.: produkcja palet, mebli, obudów, mocowania tapi-cerki i poszycia.
• Jeśli używasz tego narzędzia w trybie pracy wyzwalania pojedynczego, zawsze przed rozpoczęciem pracy upewnij się, że urządzenie jest prawidłowo ustawione.
• Nie używaj tego narzędzia w trybie automatycznego wyzwalania stykowego przy zastosowaniach takich jak zamykanie skrzyń oraz montowanie systemów bezpieczeństwa transportu na przyczepach i ciężarówkach.
• UWAGA narzędzia należy używać wyłącznie w bezpiecznych miejscach pracy.
• Zachowaj ostrożność podczas zmiany funkcji urządzenia.

- Nie należy opierać palca na spuście podczas podnoszenia narzędzia, przemieszczania się między obszarami operacyjnymi i pozycjami lub chodzenia, ponieważ spoczywający palec na spuście może doprowadzić do niezamierzonego wyzwolenia narzędzia.

• W przypadku pracy narzędziem w funkcji wyzwalania pojedynczego należy zawsze sprawdzić narzędzie przed użyciem, aby upewnić się, że wybrano właściwy tryb.
• To narzędzie ma funkcje trybu pracy wyzwalania pojedynczego oraz funkcję automatycznego wyzwalania stykowego za pomocą kontaktora i zostało oznaczone symbolem przedstawionym powyżej. Narzędzie to przeznaczone jest do zastosowań produkcyjnych, takich jak np.: produkcja palet, mebli, obudów, mocowania tapicerki i po-szycia.
• Jeśli używasz tego narzędzia w trybie pracy wyzwalania pojedynczego, zawsze przed rozpoczęciem pracy upewnij się, że urządzenie jest prawidłowo ustawione.
• Nie używaj tego narzędzia do uruchamiania stykowego w zastosowaniach takich jak zamykanie skrzynek lub skrzyń i montaż systemy bezpieczeństwa transportu na przyczepach i samochodach ciężarowych.
• Zachowaj ostrożność podczas zmiany funkcji urządzenia.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

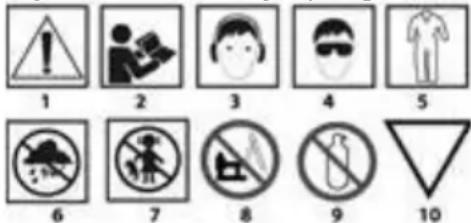

Objaśnienie zastosowanych piktogramów

1.UWAGA! Zachowaj szczególne środki ostrożności!
2. Przeczytaj i zrozum etykiety narzędzi oraz instrukcję obsługi. Nie-przestrzeganie ostrzeżeń może spowodować poważne obrażenia.
3. Operatorzy oraz inne osoby w miejscu pracy powinni nosić odporne na uderzenia okulary ochronne z osłonami bocznymi.
4. Operatorzy oraz inne osoby w miejscu pracy powinny nosić ochronniki słuchu.
5.Używaj odzieży ochronnej.
6. Chron urządzenie przed wilgocią.
7. Nie dopuszczać dzieci do narzędzia.
8.Nigdy nie podejmuj prac w niestabilnej pozycji np. pracując na drabiniie.
9.Nigdy nie przekraczaj dopuszczalnego maksymalnego ciśnienia roboczego.
10. Codziennie sprawdzaj poprawne działanie mechanizmu zabezpieczającego (kontaktora) oraz języka spustu. Nigdy nie używaj narzędzia jeśli którykolwiek element nie działa prawidłowo!

Dociskowy układ zabezpieczający

• Posługiwanie się zszywaczem wyposażonym w dociskowy układ zabezpieczający
• Umieścić końcówkę narzędzia w przewidywanym miejscu pracy. W tym czasie spust zszywacza powinien być zwolniony.
• Nastąpiło dociśnięcie zakończenia układu zabezpieczającego do miejsca pracy. Naciśnięcie spustu zszywacza spowoduje wbicie zszywki.
• Po każdym wbiciu zszywki należy zwolnić spust zszywacza. Przyłożyć zszywacz do kolejnego miejsca jego użycia. Powtórzyć procedurę opisaną powyżej.

Sprawdzenie działania dociskowego układu zabezpieczającego

• Odłączyć zasilanie sprężonym powietrzem od narzędzia.
• Opróżnić magazynek zszywacza.
• Upewnić się czy spust zszywacza i końcówka układu zabezpieczającego swobodnie poruszają się ku górze i ku dołowi.
• Podłączyć zasilanie sprężonym powietrzem do zszywacza.
• Docisnąć zakończenie układu zabezpieczającego do miejsca pracy, bez naciskania na spust zszywacza. Zszywacz nie powinien zadziałać. Nie wolno posługiwać się zszywaczem, który w czasie tej próby zadziałąt.
• Zwolnić nacisk na zszywacz. Zakończenie układu zabezpieczającego powinno powrócić do swojego pierwotnego położenia dolnego. Nacisnąć na spust zszywacza. Zszywacz nie powinien zadziałać. Nie wolno posługiwać się zszywaczem, który w czasie tej próby zadziałął.

Ładowanie zszywacza

• Przy podłączaniu lub odłączaniu zasilania sprężonym powietrzem, nie wolno aby dłoń lub inna część ciała użytkownika znalazły się w strefie działania zszywacza.
• Nigdy nie wolno kierować wylotu zszywacza w swoim kierunku lub w kierunku innej osoby.
• Odłączyć przewód zasilający sprężonym powietrzem.
• Nacisnąć na zapadkę magazynku zszywacza. Odciągnąć do tyłu pokrywę magazynka.
• Włożyć porcję zszywek do magazynka. Upewnić się czy zszywki zostały włożone w sposób właściwy, to znaczy końcami ku dołowi. Upewnić się czy zszywki nie są zabrudzone lub uszkodzone.
• Przesunąć pokrywę magazynka do przodu, aż do zaskoczenia zapadki magazynka.
• Zawsze należy odłącać zasilanie sprężonym powietrzem od zszywacza, przed przystąpieniem do usuwania zacięcia, obsługi, regulacji oraz gdy zszywacz przez dłuższy czas nie będzie użytkowany.
• Przy posługiwaniu się zszywaczem zawsze należy stosować wyposażenie ochronne takie jak okulary lub gogle przeciwodpryskowe, nauszniki przeciwhałasowe i ewentualnie helm ochronny.
• Nie wolno stosować zaworu kontrolnego lub innej końcówki, która umożliwiałaby pozostanie w narzędziu powietrza pod ciśnieniem.

Użytkowanie zszywacza

OSTRZEŻENIE

CHROŃ OCZY I SŁUCH. STOSUJ OKULARY LUB GOGLE PRZECIW-ODPRYSKOWE, NAUSZNIKI PRZECIWHAŁASOWE. PRACODAWCA LUB UŻYTKOWNIK SĄ ODPOWIEDZIALNI ZA POINFORMOWANIE OSÓB ZNAJDUJĄCYCH SIĘ W POBLIŻU O KONIECZNOŚCI STOSOWANIA WYMIENIONYCH ŚRODKÓW OCHRONNYCH.

UWAGA!

NALEŻY SKONTROLOWAĆ ZSZYWACZ I EWENTUALNIE WYMIENIĆ USZKODZONE ELEMENTY NARZĘDZIA, PRZED JEGO UŻYCIEM. WSZELKIE NALEPKI ZAWIERAJĄCE OSTRZEŻENIA, W PRZYPADKU GDY ORYGINALNE PRZESTAŁY BYĆ CZYTELNE ZNAJDUJĄCE SIĘ NA ZSZYWACZU, NALEŻY TAKŻE WYMIENIĆ.

Rys. 1	Do wlotu powietrza wprowadzić parę kropel oleju smarującego.
Rys. 2	Podłączyć do zszywacza szybkozłącze.
	Opróżnić magazynek zszywacza.
Rys. 3	Podłączyć zszywacz do sprężarki przewodem giętkim o średnicy wewnętrznej 3/8". Upewnić się czy przewód ma oznakowanie informujące, że ciśnienie robocze nie powinno przekroczyć 100 psi (0,7 MPa) oraz czy jest zakończony żeńskim elementem szybkozłącza.
Rys. 4	Wyregulować ciśnienie zasilania tak aby do narzędzia docierało powietrze pod ciśnieniem znajdującym się w zakresie pracy zszywacza 60-100 psi (0.4 – 0.7 MPa).
	Odłączyć zasilanie od zszywacza.
Rys. 5	Załadować zszywki do zszywacza zgodnie ze wskazówkami podanymi w niniejszej instrukcji w pkt. 3.

Sprawdzić prawidłowość wbijania na wzorcowym kawałku drewna. Jeśli zszywki nie osiągają pożądanej głębokości zagłębienia, zwiększyć ciśnienie powietrza, aż do uzyskania właściwej penetracji. Nie wolno jednak przekroczyć ciśnienia 100 psi (0,7MPa)!

UWAGA!

• Przed smarowaniem należy odłączyć zasilanie sprężonym powietrzem od zszywacza.
• Zszywacz trzeba nasmarować olejem przed pierwszym jego użyciem.
• Należy wytrzeć nadmiar oleju na wylocie ze zszywacza. Nadmiar oleju mógłby uszkodzić uszczelnienia typu „O” zastosowane w zszywaczu. Jeśli w układzie zasilania jest naolejacz zainstalowany szeregowo, to nie trzeba stosować codziennego smarowania zszywacza.
• Obrócić zszywacz wlotem powietrza do góry i wprowadzić kroplę oleju wrzecionowego. Nie wolno stosować oleju zawierającego dodatki detergentowe lub inne tego typu. Należy użyć zszywacza wkrótce po przeprowadzeniu smarowania olejem.

Zasilanie powietrzem i złączki

• Wielu użytkowników uważa za słuszne stosowanie naolejacza, który pomaga w dostarczaniu oleju smarującego do zszywacza, co zwiększa sprawność działania i trwałość narzędzia. Codziennie trzeba kontrolować poziom oleju w naolejaczu.
• Wielu użytkowników uważa za słuszne stosowanie filtra, w celu usuwania z powietrza wody i zanieczyszczeń, które mogłyby spowodować korozję lub zużycie elementów wewnętrznych zszywacza. Filtr także przyczynia się do zwiększenia sprawności działania i trwałości narzędzia. Codziennie trzeba kontrolować stan filtra i spuścić nadmiar wody, w razie potrzeby.
• Najskuteczniejsze działanie zapewnia podłączenie do zszywacza szybkozłącza 3/8" (o średnicy wewnętrznej 0,315"), oraz końcówki 3/8" do przewodu zasilającego sprężonym powietrzem.

Usuwanie zacięcia zszywacza

OSTRZEŻENIE

PRZED PRZYSTĄPIENIEM DO REGULACJI, CZYSZCZENIA, USU-WANIA ZACIĘCIA, PRZENOSZENIA LUB POZOSTAWIENIA NA DŁUŻSZY CZAS W SPOCZYNKU, NALEŻY ZSZYWACZ ODŁĄCZYĆ OD ZASILANIA SPREŻONYM POWIETRZEM.

• Zszywka zacięła się na wyjściu ze zszywacza.
• Odłączyć zasilanie sprężonym powietrzem.
• Uchwycić zacięta zszywkę za pomocą pincety i usunąć.
• Zszywka zacięła się we wnętrzu magazynka.
• Odłączyć zasilanie sprężonym powietrzem.
• Odsunąć do tyłu pokrywę magazynka.
• Usunąć zaciętą zszywkę.
• Nasunąć pokrywę na powrót, aż do zaskoczenia zapadki magazynka.

Czyszczenie zszywacza

NIEBEZPIECZEŃSTWO!

NIGDY NIE WOLNO STOSOWAĆ BENZYNY LUB INNEGO PALNEGO PŁYNU DO CZYSZCZENIA ZSZYWACZA. OPARY POZOSTAŁE WE WNETRZU MOGŁYBY PRZY ZAISKRZENIU SPOWODOWAĆ EKS-PLOZJĘ ZSZYWACZA, CO GROZI WYPADKIEM ŚMIERTELNYM LUB USZKODZENIEM CIAŁA UŻYTKOWNIKA LUB OSÓB W SĄSIEDZ-TWIE.

UWAGA!

PŁYNY ROZMIĘKCZAJĄCE STOSOWANE DO CZYSZCZENIA KOŃ-CÓWKI NARZĘDZIA MOGA SPOWODOWAĆ ROZMIĘKCZENIE SUB-STANCJI POKRYWAJĄCYCH ZSZYWKI, CO SPOWODUJE SZYBSZE NAGROMADZENIE SIĘ JEJ POZOSTAŁOŚCI. TRZEBA DO-KŁADNIE WYSUSZYĆ ZSZYWACZ PO CZYSZCZENIU, PRZED PRZY-STAPIENIEM DO JEGO PONOWNEGO UŻYTKOWANIA.

• Odłączyć zasilanie sprężonym powietrzem od zszywacza.
• Usunąć narost substancji klejącej za pomocą nafty, oleju napędowego lub innego płynu rozcieńczającego.
• Nie wolno aby stosowany płyn przedostał się do wnętrza zszywacza, gdyż grozi to jego uszkodzeniem.
• Przed ponownym użyciem zszywacz troskliwie wysuszyć.

Dane techniczne zszywacza

Zszywacz pneumatyczny 14-570
Parametr	Wartość
Maksymalne ciśnienie robocze	8,3 bar
Dopuszczalne ciśnienie robocze	4,8 ÷ 8,3 bar
Typ złącza węża ze sprężonym powietrzem	1/4"
Typ zszywek	90
Długość zszywek	16 ÷ 40 mm
Grubość zszywek	1,25 x 1,00 mm
Typ gwoździ	300
Długość gwoździ	15 ÷ 50 mm
Grubość gwoździ	1,25 x 1,00 mm
Wymiary	250 x 255 x 55 mm
Masa	1,5 kg
Rok produkcji	2024
14-570 oznacza zarówno typ oraz określenie maszyny

Poziom ciśnienia akustycznego	LDA = 92,1 dB(A) K=2,5 dB(A)
Poziom mocy akustycznej	LWA = 105,1 dB(A) K=2,5 dB(A)
Wartość przyśpieszeń	ah = 2,5 m/s 2 K=0,2 m/s 2

Informacje na temat hałasu i wibracji

Wartości LWA oraz LpA są wartościami charakterystycznymi dla narzędzi i nie odzwierciedlają generowania hałasu w punkcie użytkowania. Hałas w miejscu użytkowania będzie na przykład zależał od środowiska pracy, obrabianego przedmiotu, wspornika przedmiotu obrabianego i liczby operacji napędzania.

UWAGA Konstrukcja miejsca pracy może również służyć do obniżenia poziomu hałasu, na przykład umieszczanie przedmiotów obrabianych na wyciszających podporach

UWAGA Urządzenie emituje drgania szczątkowe które nie zostały wyeliminowane przez projekt i konstrukcję, pozostają jako ryzyko drgań szczątkowych. Umożliwia to pracodawcom określenie okoliczności, w których operator może być narażony na wibracje.

UWAGA Powyższa wartość emisji drgań a h jest wartością charakterystyczną związaną z narzędziem i nie reprezentuje wpływu na układ ręka-ramię podczas używania narzędzia. Jakikolwiek wpływ na układ ręka-ramię podczas korzystania z narzędzia będzie zależeć na przykład od siły chwytania, siły nacisku kontaktowego, kierunku pracy, regulacji dopływu energii, przedmiotu obrabianego, wspornika przedmiotu obrabianego.

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego LpA oraz poziom mocy akustycznej LwA (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań aħ (gdzie K oznacza niepewność pomiaru).

Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego LpA, poziom mocy akustycznej LwA oraz wartość przyśpieszeń drgań aₙ, zostały zmierzone zgodnie z EN 12549. Podany poziom drgań aₙ może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnie oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprawdawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „GTX Poland”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do GTX Poland i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody GTX Poland wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail

[e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.com

Zeskanuj QR kod i wejdź na gtxservice.com

CIRCULAR ECONOMY SOLUTIONS

Deklaracja zgodności WE

Producent: GTX Poland Sp. z o.o. Sp.k, ul. Pograniczna 2/4 02-285 Warszawa

Wyrób: Zszywacz pneumatyczny

Model: 14-570

Nazwa handlowa: NEO TOOLS

Numer seryjny: 00001 ÷ 99999

Opisany wyżej wyrób jest zgodny z następującymi dokumentami: Dyrektywa Maszynowa 2006/42/WE

Oraz spełnia wymagania norm:

EN ISO 11148-13:2018

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu:

Pelnomocnik ds. dokumentacji technicznej GTX Service

Warszawa, 2020-07-09

ENGLISH (EN) TRANSLATION OF THE ORIGINAL INSTRUCTIONS 2-in-1 PNEUMATIC STAPLE & NAD STAPLER 14-570

2/4 Pograniczna Street 02-285 Warsaw

2/4 Pograniczna Street

02-285 Warsaw

РУССКИЙ (RU)

2/4 Pograniczna utca 02-285 Varsó

2/4 Pograniczna utca

02-285 Varsó

Paweł Kowalski

2/4 Strada Pograniczna

02-285 Varşovia

Paweł Kowalski

Ulice Pograniczna 2/4 02-285 Varšava

Ulice Pograniczna 2/4

02-285 Varšava

Paweł Kowalski

Ulica Pograniczna 2/4 02-285 Varšava

Ulica Pograniczna 2/4

02-285 Varšava

Paweł Kowalski

Via Pograniczna 2/4 02-285 Varsavia
