Typ produktu	Wzmacniacz audio 4-kanałowy
Marka	Blaupunkt
Model	GTA 4 Special Mk II
Wymiary (dł. x wys. x gł.)	190 x 56,5 x 390 mm
Napięcie zasilania	12 V DC (pojazd)
Moc maks. (czterokanałowa, 4 Ω)	4 x 120 W
Moc maks. (czterokanałowa, 2 Ω)	4 x 180 W
Moc maks. (stereo, 4 Ω)	2 x 400 W
Moc RMS (czterokanałowa, 4 Ω)	4 x 60 W
Moc RMS (czterokanałowa, 2 Ω)	4 x 90 W
Moc RMS (stereo, 4 Ω)	2 x 180 W
Pasmo przenoszenia	10 Hz - 30 000 Hz
Stosunek sygnału do szumu	> 90 dB
Współczynnik zniekształceń (RMS)	< 0,05 %
Stabilność impedancji	2 Ω (4 Ω w mostku)
Czułość wejściowa	0,1 - 8 V
Filtr dolnoprzepustowy (Low Pass)	50 - 250 Hz
Filtr górnoprzepustowy (High Pass)	80 Hz (stały)
Bass Boost	0 / 6 / 12 dB
Zalecany przekrój kabla	Min. 6 mm²
Wbudowane bezpieczniki	Tak (ochrona stopnia wyjściowego)
Konserwacja i czyszczenie	Czyścić miękką, suchą ściereczką. Nie używać środków ściernych.
Instrukcje bezpieczeństwa	Odłącz akumulator przed instalacją; użyj bezpiecznika maksymalnie 30 cm od akumulatora; nie montuj na tylnej półce.
Części zamienne i możliwość naprawy	Bezpieczniki wymienialne przez użytkownika (ten sam prąd znamionowy). W przypadku innych napraw skontaktuj się ze specjalistą.

Często zadawane pytania - GTA 4 SPECIAL MKII BLAUPUNKT

Jaka jest moc wzmacniacza GTA 4 Special Mk II?

Moc maksymalna wynosi 4 x 120 W w trybie czterokanałowym (4 Ω) i 2 x 400 W w stereo (4 Ω). W RMS jest to 4 x 60 W (czterokanałowo, 4 Ω).

Jaki przekrój kabla zastosować do zasilania?

Przekrój kabla zasilającego (plus i minus) nie może być mniejszy niż 6 mm².

Jak podłączyć wzmacniacz w trybie mostkowym (mono)?

Do mostkowania połącz dwa kanały zgodnie z instrukcją (rys. 6). Impedancja obciążenia musi wynosić co najmniej 4 Ω. Użyj zacisków dodatnich jednego kanału i ujemnych drugiego.

Jak ustawić poziom (Level)?

Regulacja poziomu dostosowuje czułość wejściową (0,1 do 8 V). Nie jest to głośność: obrót w prawo zwiększa czułość, ale nie zmienia mocy maksymalnej.

Jakie rodzaje filtrów są dostępne?

Wzmacniacz posiada regulowany filtr dolnoprzepustowy od 50 do 250 Hz oraz stały filtr górnoprzepustowy 80 Hz. Przełącznik umożliwia wybór między nimi.

Jak korzystać z Bass Boost?

Bass Boost pozwala wzmocnić basy w trzech poziomach: 0 dB, +6 dB lub +12 dB. Używaj go z umiarem, aby uniknąć zniekształceń.

Co oznacza czerwona dioda na wzmacniaczu?

Dioda czerwona wskazuje aktywację ochrony (przegrzanie, zwarcie itp.). Stopień wyjściowy jest wyłączony. Sprawdź połączenia i obciążenie głośników.

Gdzie zamontować wzmacniacz w pojeździe?

Wybierz suche miejsce z dobrą cyrkulacją powietrza dla chłodzenia. Nie montuj wzmacniacza na tylnej półce, siedzeniu ani w miejscu otwartym do przodu.

Jaka jest gwarancja na ten produkt?

Gwarancja producenta obowiązuje dla produktów zakupionych w Unii Europejskiej (patrz warunki na www.blaupunkt.de) lub w Stanach Zjednoczonych (www.blaupunktusa.com).

Czy mogę samodzielnie wymienić bezpiecznik?

Tak, wbudowane bezpieczniki są wymienialne przez użytkownika. Użyj bezpiecznika o tym samym prądzie znamionowym i nigdy go nie mostkuj.

INSTRUKCJA OBSŁUGI GTA 4 SPECIAL MKII BLAUPUNKT

Rysunki montażu.... 39

ČESKY 25

Montážní výkresy 39

SLOVENSKY......28

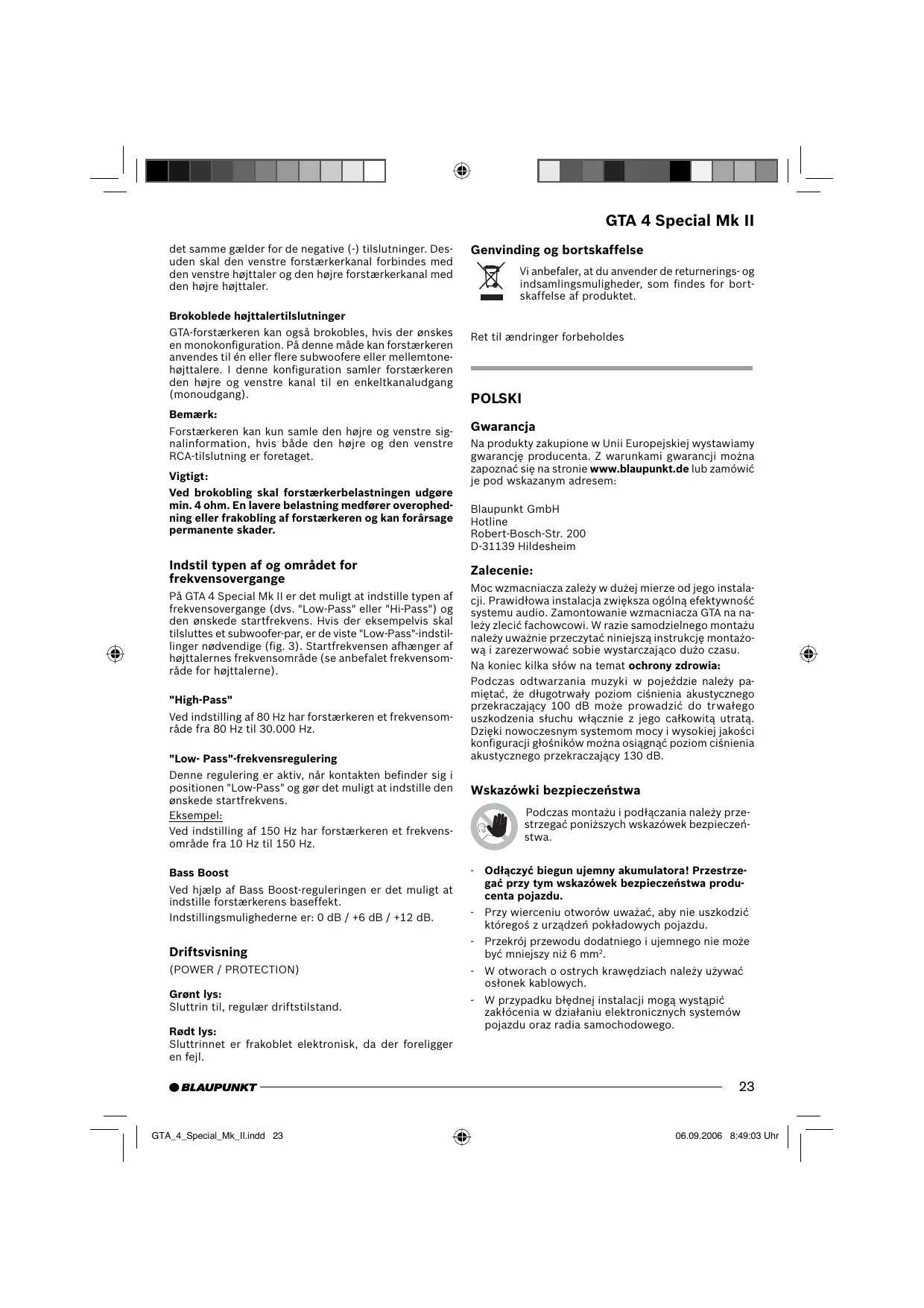

Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Z warunkami gwarancji można zapoznać się na stronie www.blaupunkt.de lub zamówić je pod wskazanym adresem:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Zalecenie:

Moc wzmacniacza zależy w dużej mierze od jego instalacji. Prawidłowa instalacja zwiększa ogólną efektywność systemu audio. Zamontowanie wzmacniacza GTA na należy zlecić fachowcowi. W razie samodzielnego montażu należy uważnie przeczytać niniejszą instrukcję montażową i zarezerwować sobie wystarczająco dużo czasu.

Na koniec kilka słów na temat ochrony zdrowia:

Podczas odtwarzania muzyki w pojeździe należy pa- miętać, że długotrwały poziom ciśnienia akustycznego przekraczający 100 dB może prowadzić do trwałego uszkodzenia słuchu włącznie z jego całkowitą utratą. Dzięki nowoczesnym systemom mocy i wysokiej jakości konfiguracji głośników można osiągnąć poziom ciśnienia akustycznego przekraczający 130 dB.

Wskazówki bezpieczeństwa

Podczas montażu i podłączania należy przestrzegać poniższych wskazówek bezpieczeństwa.

• Odłączyć biegun ujemny akumulatora! Przestrzegać przy tym wskazówek bezpieczeństwa producenta pojazdu.
• Przy wiercenu otworów uważać, aby nie uszkodzić któregoś z urządzeń pokładowych pojazdu.
• Przekrój przewodu dodatniego i ujemnego nie może być mniejszy niż 6 mm².
• W otworach o ostrych krawędziach należy używać osłonek kablowych.
• W przypadku błędnej instalacji mogą wystąpić zakłócenia w działaniu elektronicznych systemów pojazdu oraz radia samochodowego.

GTA 4 Special Mk II

Wskazówki montażowe i instalacyjne

Ze względów bezpieczeństwa GTA 4 Special Mk II należy profesjonalnie zamocować.

Należy wybrać suche miejsce montażowe, które zapewni wystarczającą cyrkulację powietrza dla chłodzenia wzmacniacza.

Urządzenie GTA 4 Special Mk II nie może być montowane przy tylnej szybie, na tylnych siedzeniach lub innych, nie osłoniętych od przodu miejscach.

Powierzchnia montażu musi być przystosowana do mocowania za pomocą dołączonych śrub, zapewniając stabilne trzymanie.

Przewód zasilający wzmacniacza należy wyposażć w bezpiecznik umieszczony w maksymalnej odległości 30 cm od akumulatora, aby zapewnić ochronę akumulatora samochodu w razie zwarcia na odcinku pomiędzy wzmacniaczem a akumulatorem. Bezpiecznik wzmacniacza stanowi zabezpieczenie tylko dla wzmacniacza, nie zaś dla akumulatora samochodu.

Należy stosować głośniki o impedancji 2-4 Ω (patrz tabela lub rysunek montażu). Przestrzegać maks. obciążalności (moc dźwięku). Głośników nie podłączać do masy, używać wyłącznie oznaczonych zacisków.

Wzmacniacz GTA 4 Special Mk II

Wzmacniacz można podłączyć do radia samochodowego ze złączem Cinch.

W celu podłączenia wzmacniacza do radia samochodowego ze złączem ISO należy używać adaptera ISO-Cinch firmy Blaupunkt (7 607 893 093 lub 7 607 855 094).

Możliwości zastosowania i podłączanie głośników:

Quadro-Mode
Max Power	4 x 120 wat / 4 Ω	Rys. 4, 5
Stereo-Mode
Max Power	2 x 400 wat / 4 Ω	Rys. 6
Quadro-Mode
Max Power	4 x 180 wat / 2 Ω	Rys. 4, 5
Quadro-Mode
RMS Power	4 x 60 wat / 4 Ω	Rys. 4, 5
Stereo-Mode
RMS Power	2 x 180 wat / 4 Ω	Rys. 6
Quadro-Mode
RMS Power	4 x 90 wat / 2 Ω	Rys. 4, 5
Przebieg uchybów	10 Hz - 30.000 Hz
Stosunek sygnał szum	> 90 dB
Współczynnik zniekształceń (RMS)	< 0,05%

Stabilność	2 Ω (4 Ω w trybie zmostkowanym)
Czułość na wejściu	0,1 - 8 V
Filtr dolnoprzepustowy
(Low Pass)	50-250 Hz
Filtr górnoprzepustowy
(High Pass)	80 Hz
Bass Boost	0 / 6 / 12 dB
Wymiary
szer. x wys. x głęb. (mm)	190 x 56,5 x 390

Podłączenie bieguna dodatniego / ujemnego

• Zaleca się stosowanie przewodu o minimalnym przekroju 6 mm².
• Powszechnie dostępne w sprzedaży przewody dodatnie doprowadzić do akumulatora i podłączyć do podstawy bezpiecznika.
• W otworach o ostrych krawędziach należy używać osłonek kablowych.
• Powszechnie dostępne w sprzedaży przewody ujemne stabilnie przykręcić do wolnego od zakłóceń punktu masy (śruba nadwozia, blacha nadwozia), nie zaś do bieguna ujemnego akumulatora.
• Powierzchnię stykową podłączenia masy oczyścić do gołego metalu i nasmarować smarem grafitowym.

Wbudowane bezpieczniki (Fuse)

Wbudowane we wzmacniaczu bezpieczniki (Fuse) ochraniają stopnień wejściowy i cały system elektryczny w razie wystąpienia błędu. Przy wymianie bezpiecznika nigdy nie mostkować bezpieczników ani nie wymieniać na bezpieczniki o większym prądzie.

Przykłady podłączania

Podłączanie napięcia zasilającego	Rys. 2
Podłączanie radia samochodowego z wyjściem Cinch	Rys. 3
Podłączanie głośników	Rys. 4/5/6

Połączyć złącze Remote wzmacniacza z przełączalnym źródłem napięcia +12 V.

W ten sposób wzmacniacz można włączać i wyłączać za pomocą włącznika/wyłącznika radioodtwarzacza.

Regulator poziomu

Za pomocą regulatora poziomu można dopasować czułość na wejściu stopnia wyjścia do napięcia wyjściowego

wyjścia przedwzmacniacza radia samochodowego.

Zakres ustawienia wynosi od 0,1 V do 8 V.

W przypadku podłączania radia samochodowego innego producenta należy dopasować czułość na wejściu zgodnie z wytycznymi producenta.

Kilka ważnych objaśnień:

Obracanie regulatora w kierunku zgodnym z ruchem wskazówek zegara powoduje wzrost czułości na wejściu wzmacniacza, a tym samym głośności. Nie chodzi tu jednak o regulację głośności; w pozycji końcowej nie można zwiększyć mocy wzmacniacza, nawet jeśli początkowo jest to tak słyszalne. System przyspiesza tylko wzrost poziomu głośności, jeśli regulacja głośności radioodtwarzacza jest ustawiona na maksimum.

Podłączanie głośników

(W przypadku mostkowania wzmacniacza należy zapoznać się z rozdziałem „Zmostkowane podłączanie głośników”).

Tak jak w przypadku elementów audio również dla optymalnego odtwarzania tonów niskich najważniejsze jest prawidłowe podłączenie biegunów wzmacniacza i głośników. Dlatego podczas podłączania należy zwrócić uwagę na to, żeby złącze dodatnie (+) wzmacniacza połączyć ze złączem dodatnim (+) głośnika; w taki sam sposób należy postępować ze złączami ujemnymi (-). Poza tym lewy kanał wzmacniacza należy połączyć z lewym głośnikiem, a prawy kanał z prawym głośnikiem.

Zmostkowane podłączanie głośników

Wzmacniacz GTA można zmostkować dla konfiguracji mono. W ten sposób wzmacniacz można stosować dla jednego lub kilku subwooferów lub głośnika średnioto-nowego. W takiej konfiguracji wzmacniacz łączy prawy i lewy kanał w jedno wyjście kanału (wyjście mono).

Wskazówka:

Wzmacniacz może tylko wówczas połączyć prawą i lewą informację dźwiękową, gdy podłączone zostaną zarówno prawe jak i lewe złącze RCA.

Uwaga:

W układzie mostkowym obciążenie wzmacniacza musi wynosić 4 ohmy lub więcej. Mniejsze obciążenie prowadzi do przegrzania lub wyłączenia się wzmacniacza i może spowodować trwałe uszkodzenia.

Ustawianie rodzaju i zakresu przejść częstotliwości

W GTA 4 Special Mk II można ustawić rodzaj przejścia częstotliwości (tzn. „Low-Pass” lub „Hi-Pass”) oraz ża- daną częstotliwość wejściową. W przypadku podłączania np. pary subwooferów należy przestrzegać ustawień „Low-Pass” (rys. 3). Częstotliwość wejściowa zależy od zakresu częstotliwości głośników (patrz zalecany zakres częstotliwości głośników).

„High-Pass“

Przy ustawieniu na 80 Hz zakres częstotliwości wzmacniacza wynosi od 80 Hz do 30.000 Hz.

„Low- Pass”- regulowanie częstotliwości

Ten regulator jest włączony, gdy włącznik znajduje się w pozycji „Low-Pass” i umożliwia ustawienie żądanej częstotliwości wejściowej.

Przykład:

Przy ustawieniu na 150 Hz zakres częstotliwości wzmacniacza wynosi od 10 Hz do 150 Hz.

Bass Boost

Za pomocą regulatora Bass Boost można ustawić od- twarzanie tonów niskich wzmacniacza.

Możliwości ustawienia wynoszą: 0 dB / +6 dB / +12 dB.

Wskaźnik trybu

(POWER / PROTECTION)

Zielone światełko:

Stopień wyjścia włączony, tryb regularny.

Czerwone światełko:

Z powodu błędu stopień wyjścia elektronicznie wyłączony.

Recykling i złomowanie

Do utylizacji produktu należy wykorzystać dostępne punkty zbiórki zużytego sprzętu.

Zmiany techniczne zastrzeżone
