| Typ produktu | Radiosterowana stacja pogodowa |
| Model | IAN 104568 |
| Zakres temperatury wewnętrznej | 0°C do +50°C (32°F do 122°F) |
| Zakres temperatury zewnętrznej | -20°C do +65°C (-4°F do 149°F) |
| Zakres wilgotności | 20% do 95% |
| Zakres ciśnienia powietrza | 850 do 1050 hPa |
| Sygnał radiowy | DCF (Niemcy) |
| Transmisja czujnika zewnętrznego | 433 MHz, maks. 30 m (otwarta przestrzeń) |
| Zasilanie (stacja pogodowa) | 3 baterie AA 1,5V |
| Zasilanie (czujnik zewnętrzny) | 2 baterie AA 1,5V |
| Wyświetlacz | LCD z podświetleniem (5 sekund) |
| Funkcje | Czas/data, synchronizacja DCF, alarmy (2), prognoza pogody, historia ciśnienia atmosferycznego, faza księżyca, wschód/zachód słońca, wyświetlanie pływów, trendy temperatury/wilgotności, wartości maks./min., alarm temperatury/mrozu |
| Języki dla dni tygodnia | Niemiecki, Angielski, Włoski, Francuski, Hiszpański |
| Alarm | Dwa oddzielne alarmy z drzemką (5 min) |
| Wskaźnik komfortu | SUCHO (wilgotność <40%), KOMFORT (40-70%, 20-28°C), MOKRO (>70%) |
| Czyszczenie | Tylko miękka sucha ściereczka; nie używać płynów ani detergentów |
| Gwarancja | 3 lata od daty zakupu |
| Wymiary (ok.) | Nie podane w instrukcji; typowe dla stacji biurkowych ~150x100x20 mm |
| Waga (ok.) | Nie podane; szacunkowo ~200 g (z bateriami) |
Często zadawane pytania - IAN 104568 AURIOL
Pytania użytkowników dotyczące IAN 104568 AURIOL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Stacja Pogodowa w formacie PDF za darmo! Znajdź swoją instrukcję IAN 104568 - AURIOL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. IAN 104568 marki AURIOL.
INSTRUKCJA OBSŁUGI IAN 104568 AURIOL
Wskazówki dotyczące obsługi i bezpieczeństwa
SI
RADIJSKO VODENA VREMENSKA pOSTAJA
Zastosowanie zgodne z przeznaczeniem ...... Strona 44
Opis części ...... Strona 44
Dane techniczne...... Strona 46
Zawartość zestawu...... Strona 48
Bezpieczeństwo
Ogólne zasady bezpieczeństwa...... Strona 48
Wskazówki bezpieczeństwa dotyczące baterii ...... Strona 49
Przed uruchomieniem
Ustawianie urządzenia...... Strona 50
Uruchamianie czujnika zewnętrznego ...... Strona 51
Uruchamianie stacji pogodowej...... Strona 52
Obstuga
Odbiór sygnału radiowego DCF ...... Strona 54
Ręczne ustawianie formatu 12-/24-godzinnego/°C/°F/
hPa/inHg/strefy czasowej/godziny/daty/języka......Strona 55
Ustawianie budzika ...... Strona 58
Włączanie/wyłączanie funkcji budzika ...... Strona 59
Wyłączanie sygnału budzika ...... Strona 59
Funkcja drzemki (SNOOZE)...... Strona 59

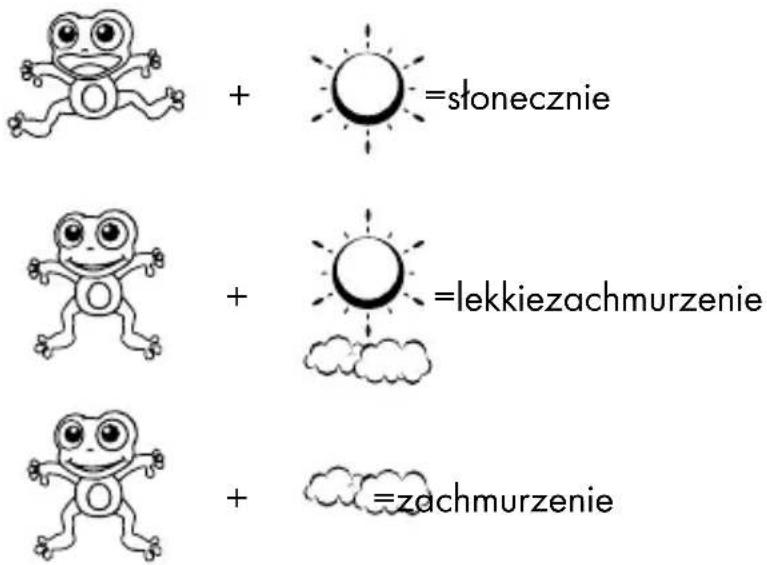

Włączanie prognozy pogody ...... Strona 60
Wybór lokalizacji...... Strona 62
Ręczny wybór lokalizacji...... Strona 62
Fazy księżyca...... Strona 66
Odczytywanie wskazań ciśnienia atmosferycznego z ostatnich 12 godzin...... Strona 66
Ustawienie ciśnienia atmosferycznego...... Strona 67
Wybór kanału ...... Strona 68
Wyświetłanie temperatury i trendu temperatury......Strona 69
Wyświetłanie wilgotności powietrza i trendu wilgotności powietrza....Strona 70
Wyświetlanie maksymalnej / minimalnej temperatury / wilgotności powietrza...... Strona 70
Alarm temperatury i mrozu...... Strona 71
Włączanie/wyłączanie alarmu temperatury i mrozu ...... Strona 72
Podświetlenie.... Strona 72
Wskaźnik baterii ...... Strona 72
Wymiana baterii ...... Strona 73
Usuwanie usterek...... Strona 74
Czyszczenie i konserwacja......Strona 75
Utylizacja ...... Strona 75
Gwarancja ...... Strona 76
Informacje
Deklaracja zgodności...... Strona 77
Stacja meteo sterowana radiowo
Zastosowanie zgodne z przeznaczeniem
Stacja pogodowa wskazuje temperaturę wewnętrzną i zewnętrzną powietrza w stopniach Celsjusza (°C) lub Fahrenheit (°F), jak również jej maksymalne i minimalne wartości. Ponadto informuje o zewnętrznej i wewnętrznej wilgotności powietrza (% RH) oraz jej maksymalnych i minimalnych wartościach. Pozostałe wyświetlane informacje to prognoza pogody, czas w formacie 12- / 24-godzinnym oraz data. Stacja pogodowa wskazuje również czas wschodu i zachodu Słońca w danym dniu oraz fazy Księżyca. Stacja posiada ponadto dwie funkcje alarmu. Urządzenie nie jest przeznaczone do zastosowania komercyjnego.
Opisczęści
Stacja pogodowa:
1 Wskaźnikdaty
2 Wskaźnikmiesiąca
3 Alarm 1
4 Wskaznik drzemki (SNOOZE)
5 Symbol wieży radiowej
6 Wskaznik DST (czas letni)
7 Wskaźnikczasu
8 Alarm2
9 Wskaznik dnia tygodnia
10 Wschód Stońca / czas wschodu Stońca
11 Wskaźnikpływów
12 Lokalizacja
13 FazaKsiężyca
14 Zachód Stońca / czas zachodu Stońca
15 Trend temperatury (w pomieszczeniu)
16 Trend wilgotności powietrza (w pomieszczeniu)
17 Wilgotność powietrza (w pomieszczeniu)
18 Wskaznik komfortu (wart. maksymalna / minimalna)
19 Temperatura wewnętrzna (°C/°F)
20 Wskaźnikbaterii
21 Trend wilgotności powietrza (na zewnątrz)
22 Wilgotność powietrza (na zewnątrz)
23 Alarm temperatury i mrozu (wart. maksymalna / minimalna)
24 Trend temperatury (na zewnątrz)
25 Temperatura zewnętrzna (°C/°F)
26 Wskaźnik baterii (czujnik zewnętrzny)
27 Wybranykanat
28 Wskaźnik słupkowy ciśnienia atmosferycznego
29 Wskaźnik ciśnienia atmosferycznego z ostatniej godziny
30 Ciśnienie atmosferyczne bezwzględne/względne
31 Trend ciśnienia atmosferycznego
32 Prognozapogody
33 Przycisk SNOOZE/LIGHT
34PrzyciskMODE
35Przycisk+
36Przycisk-
37 Przycisk kanału (CH)
38 Przycisk HISTORY ABS/REL
39PrzyciskCITY
40Komorabaterii
Czujnik zewnętrzny:
41 KontrolkaLED
42 Elementmontażowy
43PrzyciskRESET
44Przetącznikkanału
45Komorabaterii
Danetechniczne
Stacja pogodowa:
Zakres pomiarowy temperatury: 0 do +50 °C +32 do +122 °F
Dokładność pomiaru temperatury: 0,1 °C
Zakres pomiarowy wilgotności
powietrza:20-95%
Dokładność pomiaru wilgotności
powietrza: 1%
Sygnatradiowy:DCF
Zakres pomiarowy ciśnienia: 850 - 1050hPa
Czujnik zewnętrzny:
Zakres pomiarowy temperatury: -20 do +65 °C
-4 do +149 °F
Zakres pomiarowy wilgotności
powietrza:20-95%
Dokładność pomiaru
wilgotnościpowietrza: 1%
Sygnat transmisji HF: 433 MHz
Zasięg transmisji HF: maks. 30 metrów (w terenie)
1 stacja pogodowa
1 czujnik zewnętrzny
3 baterie AA, 1,5 V
2 baterie AA, 1,5 V
1 instrukcja obstugi
Bezpieczeństwo
Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa oraz pozostałe instrukcje. Nieprzestrzeganie wskazówek dotyczących bezpieczeństwa oraz pozostałych instrukcji może skutkować porażeniem prądem, pożarem i / lub odniesieniem ciężkich obrażeń.
WSZELKIE INSTRUKCJE WRAZ ZE WSKAZÓWKAMI BEZPIECZEŃSTWA NA-LEŻY ZACHOWAĆ!
- Ogólne zasady bezpieczeństwa
Dzieci)—finie zeciu sie nie—bezpieczeństw. Dzieci nie powinny mieć dostępu do produktu.
Niniejsze urządzenie może być używane przez dzieci od lat 8 oraz przez osoby z obniżonymi zdolnościami fizycznymi, sensorycznymi lub mentalnymi lub brakiem doświadczenia i/lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone w kwestii bezpiecznego użycia urządzenia i rozumieją wynikające z niego zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja przez użytkownika nie mogą być bez nadzoru przeprowadzane przez dzieci.
Nie należy używać urządzenia, gdy jest ono uszkodzone.
Wskazówki bezpieczeństwa dotyczące baterii
ZAGROŻENIE ŻYCIA! Połknięcie baterii może być groźne dla życia. W przypadku połknięcia baterii należy natychmiast skorzystać z pomocy ekarskiej.
Jeżeli baterie nie były używane przez dłuższy czas, należy je wyjąć z urządzenia.
OSTROŻNIE! NIEBEZPIECZEŃSTWO WYBUCHU! Zabrania się po- nownego ładowania baterii!
Umieszczając baterie w urządzeniu należy zwrócić uwagę na odpowiednie ułożenie biegunów! Jest ono oznakowane w komorze baterii.
■ W razie potrzeby przed założeniem oczyścić styki baterii i urządzenia.
Zużyte baterie należy niezwłocznie wyjąć z urządzenia. W przeciwnym razie zwiększa się ryzyko wycieku elektrolitu!
Nie wyrzucać zużytych baterii razem z odpadami domowymi!
■ Każdy użytkownik jest ustawowo zobowiązany do odpowiedniego utylizowania baterii!
Baterie należy przechowywać w miejscu niedostępnym dla dzieci, nie należy wrzucać ich do ognia, rozbierać na części lub powodować zwarcia.
■ Wszystkie baterie należy wymieniać równocześnie.
■ Używać wyłącznie baterii tego samego typu.
W przypadku wystąpienia wycieku z baterii znajdujących się w urządzeniu należy je natychmiast wyjąć, aby zapobiec jego uszkodzeniu!
■ Unikać kontaktu ze skórą, oczami i błonami śluzowymi. W razie kontaktu z elektrolitem przemyć dane miejsce dużą ilością wody i / lub zasięgnąć porady lekarza!
●Przeduruchomieniem
Ustawianieurządzenia
Najpierw włożyć baterie do czujnika zewnętrznego a następnie do stacji pogody.
⚠ OSTROŻNIE! Przy wyborze miejsca ustawienia należy zadbać, aby urządzenie nie było narażone na bezpośrednie promieniowanie słoneczne, wibracje, pył, działanie skrajnie wysokich lub niskich temperatur oraz wilgoci. Nie należy
ustawiać urządzenia w pobliżu źródeł wysokich temperatur, na przykład grzejników. Grozi to uszkodzeniem urządzenia.
Nie ustawiać urządzenia na wartościowych lub delikatnych powierzchniach bez odpowiedniej ochrony. W przeciwnym razie może dojść do uszkodzenia powierzchni.
Należy upewnić się, że urządzenia używane w bliskiej odległości nie korzystają z tej samej częstotliwości 433 MHz. Urządzenia te mogą powodować zakłócenie połączenia radiowego.
Nie należy ustawiać urządzeń obok lub na płytach metalowych. Mogą one ograniczać transmisję radiową między urządzeniami.
Nie ustawiać urządzenia w budynkach z żelazobetonu, na przykład w portach lotniczych, wieżowcach, fabrykach lub w piwnicach. Może to znacznie ograniczać transmisję radiową między urządzeniami.
Uruchamianie czujnika zewnętrznego
Zdjąć ośłone komory baterii na tylnej ściance czujnika zewnętrznego.
□ Wyjąć pasek zabezpieczający. Czujnik zewnętrzny jest teraz gotowy do pracy i kontrolka LED41 zaświeci się przez krótki czas.
□ Zamknąć ostone komory baterii.
Montaż czujnika zewnętrznego:
Wskazówka: Do montażu potrzebna jest wiertarka.
□ Wybrać odpowiednie miejsce montażu czujnika zewnętrznego.
Wskazówka: Upewnić się, że czujnik zewnętrzny jest umieszczony w promieniu 30 m od stacji pogodowej. Upewnić się, że pomiędzy czujnikiem zewnętrznym i stacją pogodową nie ma żadnych przeszkód, które mogłyby prowadzić do zakłócenia sygnału. W przeciwnym razie transmisja danych może zostać zakłócona.
Montaż na ścianie:
□ Zawiesić czujnik zewnętrzny na śrubie za pomocą elementu montażowego 42.
Uruchamianie stacji pogodowej
Usuwanie paska zabezpieczającego baterii:
☐ Otworzyć komorę baterii 40 znajdującą się na tylnej ściance stacji pogodowej.
□ Wyjąć pasek zabezpieczający.
□ Ponownie zamknąć komorę baterii.
Stacja pogodowa rozpoczyna odbiór sygnału radiowego od razu po wyjęciu pa- ska zabezpieczającego baterii.
Wskazówka: Nie należy zmieniać pozycji stacji pogodowej w trakcie odbioru sygnału. W przeciwnym razie może dojść do zakłóceń odbioru.
Połączenie stacji pogodowej z czujnikiem zewnętrznym i odbiór sygnału DCF:
Po wyjęciu paska zabezpieczającego stacja pogodowa próbuje nawiązać połączenie z czujnikiem zewnętrznym. Proces ten może trwać kilka minut. Po nawiązaniu połączenia z czujnikiem zewnętrznym na wyświetlaczu wyświetlony zostanie wybrany symbol kanału 27 czujnika zewnętrznego (w razie potrzeby należy zmienić kanał czujnika zewnętrznego według instrukcji zawartych w części „Wybór kanału“). Jeśli automatyczne nawiązanie połączenia zakończy się niepowodzeniem, należy nacisnąć przycisk RESET 43 w celu ręcznego nawiązania połączenia. Po nawiązaniu połączenia z czujnikiem zewnętrznym stacja pogodowa rozpoczyna automatyczne wyszukiwanie sygnału DCF. Proces ten zajmuje kilka minut i w jego trakcie wyświetlany jest migający symbol wieży radiowej 5.
Po znalezieniu sygnału DCF symbol wieży radiowej przestaje migać. Jeżeli w momencie uruchamiania nie jest możliwa synchronizacja z zegarem atomowym, to ustawienie czasu zegarowego można wykonać również ręcznie (patrz „Ręczne ustawianie formatu 12-/24-godzinnego/°C/°F/hPa/inHg/strefy czasowej/godziny/daty/języka”).
Sygnał radiowy (DCF):
Sygnał DCF (nadajnik sygnału czasowego) składa się z impulsów czasowych, które są wysytane przez jeden z najdokładniejszych zegarów świata, znajdującego się w pobliżu Frankfurtu nad Menem w Niemczech.
W optymalnych warunkach stacja pogodowa odbiera sygnał DCF w odległości do 2000 km od Frankfurtu nad Menem. Wyszukiwanie sygnału trwa z reguły ok. 3 do 10 minut.
Odbiór sygnału może zostać znacznie ograniczony przez przeszkody (na przykład ściany betonowe) lub źródła zakłóceń (na przykład inne urządzenia elektryczne). W przypadku wystąpienia problemów z odbiorem sygnału należy zmienić miejsce ustawienia stacji (np. bliżej okna).
Obstuga
Odbiór sygnału radiowego DCF
Po nawiązaniu połączenia z czujnikiem zewnętrznym lub 3 minuty po wyjęciu pa- ska zabezpieczającego baterii zegar stacji pogodowej rozpoczyna automatyczne wyszukiwanie sygnału DCF. Proces ten zajmuje kilka minut i w jego trakcie wyświetlany jest migający symbol wieży radiowej 5.
Wskazówka: W budynkach z żelazobetonu odbiór sygnału radiowego może być znacznie ograniczony (zobacz „Ustawianie urządzenia”).
W celu skorygowania ewentualnych odchyleń od dokładnego czasu, stacja pogodowa przeprowadza automatyczną synchronizację z sygnałem DCF codziennie o godzinie 1:00, 2:00 i 03:00.
Odbiór sygnału DCF przez stację radiową można również uruchomić ręcznie.
Nacisnąć jednocześnie przycisk + i - 35, 36. Stacja pogodowa rozpoczyna wyszukiwanie sygnału radiowego DCF. Proces ten zajmuje kilka minut i w jego trakcie wyświetlany jest migający symbol wieży radiowej.
W przypadku braku połączenia z sygnałem DCF wyszukiwanie zostaje przerwane.
Wskazówka: Jeśli zegar stacji pogodowej nie odbiera sygnału DCF z powodu usterek, zbyt dużej odległości od nadajnika itp., można ustawić czas ręcznie.
W momencie znalezienia sygnału DCF wartości ustawione ręcznie zostaną nadpisane.
Ręczne ustawianie formatu 12-/24-godzinnego / °C/ °F/hPa/inHg/strefy czasowej/godziny/daty/języka
W miejscu ustawienia stacji pogodowej może dojść do zakłócenia lub przerwania odbioru sygnału radiowego DCF. W takim przypadku istnieje możliwość ręcznego ustawienia urządzenia.
W tym celu należy:
- Nacisnąć i przytrzymać przycisk MODE 34 przez ok. 3 sekund. Na monitorze pojawi się jednostka „12 Hr” oder „24 Hr”. Przydusić przycisk + lub - 35 36, aby wybrać format godzin.
Wskazówka: Symbol AM przy wskaźniku czasu 7 oznacza w formacie 12-godzinnym godziny przedpołudniowe. Symbol PM przy wskaźniku czasu oznacza w formacie 12-godzinnym godziny popołudniowe.
-
Zatwierdzić wybór przyciskiem MODE. Na monitorze pojawi się jednostka temperatury „ C” lub „ F”. Przydusić przycisk z + lub - aby wybrać jednostkę temperatury.
-
Zatwierdzić wybór przyciskiem MODE. W monitorze pojawi się jednostka ciśnienia powietrza. Przydusić przycisk z + lub -, aby ustawić wybraną jednostkę (hPa / in Hg).
4.Za twierdzić wybór przyciskiem MODE. Wskaźnik strefy czasowej na wyświetlaczu zacznie migać. Nacisnąć przycisk + lub - , aby wybrać żądaną wartość (-2 do +2).
Wskazówka: Domyślna strefa czasowa to GMT+1. Ustawić stację pogodową odpowiednio do strefy czasowej użytkownika.
- Zatwierdzić wybór przyciskiem MODE. Wskaźnik godziny w polu czasu zacznie migać. Nacisnąć przycisk + lub –, aby wybrać żądaną wartość.
Wskazówka: Godzina i data uregulowane zostaną automatycznie jak tylko stacja pogody otrzyma sygnał DCF. Jeżeli brak sygnału DCF godzinę i datę należy ustawić manualnie.
Wskazówka: Nacisnąć i przytrzymać przycisk + lub -. W ten sposób można przyspieszyć dokonywanie ustawień. Szybkie nastawianie można wykorzystać również podczas zmiany kolejnych wartości. Jeżeli w ciągu 20 sekund nie zostanie naciśnięty żaden przycisk, wyświetlacz powróci automatycznie do wskazania domyślnego.
- Zatwierdzić wybór przyciskiem MODE. Wskaźnik minut w polu czasu zacznie migać. Nacisnąć przycisk + lub - , aby wybrać żądaną wartość.
- Zatwierdzić wybór przyciskiem MODE. Wskaźnik roku w polu czasu zacznie migać. Nacisnąć przycisk + lub –, aby wybrać żądaną wartość.
- Zatwierdzić wybór przyciskiem MODE. Wskaźnik miesiąca w polu daty 1 zacznie migać. Nacisnąć przycisk + lub –, aby wybrać żądaną wartość.
- Zatwierdzić wybór przyciskiem MODE. Wskaźnik dnia w polu daty zacznie migać. Nacisnąć przycisk + lub - , aby wybrać żądaną wartość.
- Zatwierdzić wybór przyciskiem MODE. Zamiast wskaźnika dnia tygodnia 9 w monitorze miga wskaźnik języka. Przydusić przycisk z + lub - aby wybrać język. Wskazówka: Dostępne są języki niemiecki (GE), angielski (EN), włoski (IT), francuski (FR) i hiszański (SP) (języka niemiecki jest ustawiony jako język standardowy).
- Zatwierdzić wybór przyciskiem MODE.
Ustawianiebudzika
- Nacisnąć przycisk MODE 34, aby przejść do trybu budzika. Na wyświetlaczu pojawi się aktualnie ustawiony czas pobudki.
- Nacisnąć i przytrzymać przycisk MODE przez ok. 2 sekundy. Wskaźnik godziny zacznie migać.
- Nacisnąć przycisk + lub - 35, 36, aby wybrać żądaną wartość.
- Zatwierdzić wybór przyciskiem MODE. Wskaźnik minut zacznie migać. Powtó- rzyć krok 3, aby ustawić wartość dla minut.
- Zatwierdzić wybór przyciskiem MODE.
Wskazówka: Nacisnąć i przytrzymać przycisk + lub -. W ten sposób można przyspieszyć dokonywanie ustawień. Szybkie nastawianie można wykorzystać również podczas zmiany kolejnych wartości. Jeżeli w ciągu 20 sekund nie zostanie naciśnięty żaden przycisk, wyświetlacz powróci automatycznie do wskazania domyślnego.
Wskazówka: Istnieje możliwość ustawienia dwóch różnych czasów pobudki.
-
Dwa razy nacisnąć krótko przycisk MODE, gdy stacja pogodowa znajduje się w trybie wskazywania czasu 7. Nacisnąć krótko jeden raz przycisk MODE, jeśli aktywny jest tryb ALARM 1. Aktywny jest teraz tryb ALARM 2.
-
Powtórzyć kroki 2–5 w celu ustawienia wartości dla ALARMU 2.
Włączanie / wyłączanie funkcji budzika
- Nacisnąć krótko jeden lub dwa razy przycisk MODE 34, aby przejść do trybu ALARM 1 lub ALARM 2.
- Nacisnąć przycisk + 35. Na wyświetlaczu pojawi się symbol alarmu 1 3 lub alarmu 2 8. Budzik jest włączony.
- Ponownie nacisnąć przycisk +. Symbol alarmu 1 lub alarmu 2 nie będzie wyświetlany. Budzik jest wyłączony.
- Wyłączanie sygnału budzika
Nacisnąć dowolny przycisk, z wyjątkiem przycisku SNOOZE / LIGHT 33, aby wyłączyć sygnał budzika. Ponowne aktywowanie budzika nie jest konieczne. Włączy się on automatycznie w nastawionym czasie.
Wskazówka: Budzik dzwoni około 2 minuty.
Funkcja drzemki (SNOOZE)
□ Nacisnąć przycisk SNOOZE/LIGHT 33, aby przejść do trybu drzemki w trakcie sygnału budzika. Budzik włączy się ponownie po upływie ok. 5 minut.
Włączanie prognozy pogody
Wskazówka: Należy zawsze uwzględniać prognozę pogody lokalnych służb meteorologicznych. W przypadku rozbieżności między prognozą urządzenia a lokalnych służb meteorologicznych, należy kierować się wskazaniami tych ostatnich.
Prognoza pogody obliczana jest na podstawie wahań ciśnienia atmosferycznego i może różnić się od pogody rzeczywistej.
Stacja pogodowa wyświetla następujące symbole pogody:
Symbole pogody wskazują pogodę na następne osiem godzin, nie wskazują aktualnej pogody.
Stacja pogodowa wskazuje również trend ciśnienia atmosferycznego 31.
Możliwe są następujące wskazania:
Ciśnienie atmosferyczne wzrośnie.
→ Ciśnienie atmosferyczne bez zmian.
Ciśnienie atmosferyczne spadnie.
• Wybórlokalizacji
Nacisnąć przycisk CITY 39. Wskaźnik lokalizacji 12 zacznie migać i wyświetli się stopień długości i szerokości geograficznej.
□ Nacisnąć przycisk + lub - 35, 36, aby wybrać właściwą lokalizację.
Zatwierdzić wybór przyciskiem CITY. Jeśli skrót danej lokalizacji nie wyświetła się, można zdefiniować ją ręcznie (patrz „Ręczny wybór lokalizacji“).
Po krótkim czasie stacja pogodowa wskaże czas wschodu i zachodu Słońca, fazy Księżyca, a także odpływ (TIDE LO), średni poziom pływów (TIDE MID) oraz przy-pływ (TIDE HI).
Ręczny wybór lokalizacji
□ Nacisnąć i przytrzymać przycisk CITY 39 przez ok. 2 sekundy.
Nacisnąć przycisk + lub - 35, 36, aby wybrać pierwszą literę danej lokalizacji.
Zatwierdzić wybór przyciskiem CITY. Wybrać 2 i 3 literę w ten sam sposób. Na wyświetlaczu pojawi się symbol GMT, a wskaźnik strefy czasowej zacznie migać.
□ Nacisnąć przycisk + lub –, aby ustawić różnicę strefy czasowej w stosunku do GMT.
Zatwierdzić wybór przyciskiem CITY. W ten sam sposób wybrać stopień długości i szerokości geograficznej.
Po krótkim czasie stacja pogodowa wskaże czas wschodu i zachodu Słońca, fazy Księżyca, a także odpływ (TIDE LO), średni poziom pływów (TIDE MID) oraz przy-pływ (TIDE HI).
Można wybrać następujące kraje i miasta:
| Germany (DE) | Berlin BER | |
| Bremen BRE | ||
| Köln KOE | ||
| Dortmund DOR | ||
| Dresden DRE | ||
| Düsseldorf DUS | ||
| Erfurt ERF | ||
| Frankfurt FRA | ||
| Freiburg FRE | ||
| Hamburg HAM | ||
| Hannover HAN | ||
| Hof HOF | ||
| Kaiserslautern KAI | ||
| Kassel KAS | ||
| Kiel KIE | ||
| Leipzig | LEI | |
| Magdeburg | MAG | |
| München MUN |
| Nürnberg NUR | ||
| Osnabrück | OSN | |
| Passau | PAS | |
| Regensburg | REG | |
| Rostock ROS | ||
| Saarbrücken | SAA | |
| Stuttgart STU | ||
| Ulm | ULM | |
| Würzburg | WUR | |
| Australia (AU) | Canbera | CBR |
| Melbourne | MEL | |
| Sydney SYD | ||
| Austria (AT) | Bregenz BRE | |
| Graz GRZ | ||
| Innsbruck INN | ||
| Linz | LNZ | |
| Salzburg | SLZ |
| Vienna | WIE | |
| Villach | VIL | |
| Wels | WEL | |
| Belgium (BE) | Antwerp | ANT |
| Brugge | BRG | |
| Brussels | BRU | |
| Libramont LIB | ||
| Liege LIE | ||
| Bosnia & Herzegovina (BA) | Sarajevo | SAR |
| Croatia (HR) | Split | SPL |
| Zagreb | ZAG | |
| Czech (CZ) | Brno | BRN |
| Prague | PRG | |
| Denmark (DK) | Alborg | ALB |
| Copenhagen KOB | ||
| Odense ODE | ||
| Finland (FI) | Helsinki HEL | |
| France (FR) | Ajaccio AJA | |
| Biarritz BIA | ||
| Bordeaux BOR | ||
| Brest BRE | ||
| Cherbourg-Octeville | CHE | |
| Clermont-Ferrand | CMF | |
| Dijon DIJ | ||
| Lille LIL | ||
| Lyon LYO | ||
| Marseille MRS | ||
| Metz MET | ||
| Nantes NAN | ||
| Nice NIC | ||
| Orleans ORL | ||
| Paryż PAR | ||
| Perpignan PER | ||
| Rouen | ROU | |
| Strasbourg | STR | |
| Toulouse | TOU | |
| Greece (GR) | Athens | AHN |
| Hungary (HU) | Budapest BUD | |
| Ireland (IE) | Dublin | DUB |
| Italy (IT) | Ancona ANC | |
| Bari | BAR | |
| Bolzano | BOZ | |
| Cagliari CAG | ||
| Florence | FIR | |
| Foggia FOG | ||
| Genua GEN | ||
| Lecce LEC | ||
| Messina | MES | |
| Milan | MIL | |
| Naples NAP | ||
| Palermo | PAL | |
| Parma | PAR | |
| Perugia PER | ||
| Rome ROM | ||
| San Remo SRE | ||
| Triest | TRI | |
| Turin | TOR | |
| Venice | VEN | |
| Verona VER |
| Liechtenstein (LI) | Vaduz | VDZ |
| Luxemburg (LU) | Luksemburg | LUX |
| Monaco (MC) | Monte Carlo | MCM |
| Netherlands (NL) | Amsterdam | AMS |
| Arnhem ARN | ||
| Eindhoven | EIN | |
| Groningen | GRO | |
| Rotterdam ROT | ||
| The Hague | DHA | |
| New Zealand (NZ) | Wellington | WLG |
| Norway (NO) | Bergen | BGN |
| Lillehammer | LIL | |
| Oslo OSL | ||
| Poland (PL) | Cracow KRA | |
| Gdansk | GDA | |
| Poznan POZ | ||
| Warsaw | WAR | |
| Portugal (PT) | Faro | FAR |
| Lisbon LIS | ||
| Porto POR | ||
| Russian Federation (RU) | St. Petersburg PET | |
| Serbia (RS) | Belgrade BEO | |
| Slovakia (SK) | Bratislava BRV | |
| Kosice KOS | ||
| Slovenia (SI) | Ljubliana LUB | |
| Spain (ES) | Alicante ALI | |
| Andorra AND | ||
| Badajoz BAD | ||
| Barcelona BAR | ||
| Bilbao BIL | ||
| Cordoba COR | ||
| Eivissa Ibiza IBZ | ||
| La Coruna | LCO | |
| Las Palmas | LPA | |
| Leon | LEO | |
| Madryt | MAD | |
| Malaga MAL | ||
| Palma de Mallorca | PAL |
| Salamanca | SAL | |
| Sevilla SEV | ||
| Valencia | VAL | |
| Zaragoza | ZAR | |
| Sweden (SE) | Gothenburg GOT | |
| Karlstad KAR | ||
| Stockholm STO | ||
| Switzerland (CH) | Basel | BAS |
| Berne | BRN | |
| Chur | CHU | |
| Geneva GEN | ||
| Lucerne | LUC | |
| Lugano | LUG | |
| Sion | SIO | |
| St. Gallen | SGL | |
| Zurich ZUR | ||
| United Kingdom (GB) | Aberdeen | ABD |
| Belfast BEL | ||
| Birmingham | BIR | |
| Cardiff | CAR | |
| Glasgow GLW |
| Londyn | LON | |
| Manchester | MAN | |
| Newcastle upon Tyne | NEC | |
| Plymouth PLY | ||
| United States (US) | Los Angeles | LAX |
| Nowy Jork | NYC | |
| Washington | WAS |
Fazyksiężyca
Stacja pogodowa automatycznie wskazuje aktualną fazę Księżyca 13.
 |  |  |  |
| Nów | Księżyc dążący do pierwszej kwadry | Pierwsza kwadra | Księżyc dążący do pełni |
 |  |  |  |
| Pełnia Księżyc | ubywający do ostatniej kwadry | Ostatnia kwadra | Księżyc ubywający do nowiu |
Odczytywanie wskazań ciśnienia atmosferycznego z ostatnich 12 godzin
□ Ponownie nacisnąć przycisk HISTORY-ABS / REL 38, aby odczytać wartości ciśnienia atmosferycznego z ostatnich 12 godzin.
OHR = aktualne ciśnienie atmosferyczne
-1HR = ciśnienie atmosferyczne sprzed godziny
-2HR = ciśnienie atmosferyczne sprzed dwóch godzin itd.
Ustawienie ciśnienia atmosferycznego
Prognoza pogody w tej stacji pogody opiera się na ocenie zmian w ciśnieniu atmosferycznym.
Wskaźnik ciśnienia atmosferycznego 30 ustawiony jest fabrycznie na absolutne ciśnienie powietrza. Ponieważ ciśnienie powietrza powszechnie opada wraz z wysokością poziomu morza, publiczna służba meteorologiczna podaje z reguły względne ciśnienie atmosferyczne. Względne ciśnienie powietrza dopasowane jest do topografii terenu, aby otrzymać wartości porównywalne.
Możliwe jest dopasowanie wskaźnika względnego ciśnienia w Państwa stacji pogody do sytuacji terenu. W tym celu należy jednorazowo wprowadzić w stacji pogody aktualne względne ciśnienie powietrza. Wartości te otrzymać można w lokalnej służbie meteorologicznej lub w internecie.
Regulacja wygląda w następujący sposób:
Należy przydusić i przytrzymać przycisk HISTORY ABS / REL 38 przez ok. 3 sekund. Następnie należy przydusić przycisk + lub - 35, 36, aby wybrać pomiędzy wskaźnikiem ciśnienia atmosferycznego absolutnego / względnego.
Należy wybrać „Rel” i potwierdzić przyciskiem HISTORY ABS / REL. Zaczyna migać wskazanie ciśnienia atmosferycznego. Teraz można wybrać wartość przyduszając przycisk + lub - .
□ Dane należy potwierdzić przyckając przycisk HISTORY ABS / REL. Stacja pogody ukazuje teraz względne ciśnienie atmosferyczne.
W przypadku wybrania absolutnego ciśnienia atmosferycznego należy postępować w następujący sposób:
Należy przydusić i przytrzymać przycisk HISTORY ABS / REL przez ok. 3 sekund. Następnie należy przydusić przycisk + lub -, aby wybrać absolutne ciśnienie atmosferyczne. Dane należy potwierdzić przyckając przycisk HISTORY ABS / REL.
Wybórkanału
Po dokonaniu niezbędnych ustawień, stacja pogodowa łączy się z czujnikiem ze- wnętrznym automatycznie. Podczas nawiązywania połączenia migają symbole wilgotności powietrza (na zewnątrz) 22 oraz temperatury zewnętrznej 25.
Wskazówka: W razie zakłóceń powodowanych przez znajdujące się w pobliżu urządzenia, które transmitują sygnały radiowe, należy wybrać inny kanał dla czujnika zewnętrznego poprzez naciśnięcie przycisku CH 37 na stacji pogodowej
lub przetącznika wyboru kanału 44 na czujniku zewnętrznym. Na wyświetlaczu pojawią się następujące informacje.
- 1: kanał czujnika zewnętrznego 1
- 2: kanał czujnika zewnętrznego 2
- 3: kanał czujnika zewnętrznego 3
- c: automatyczna zmiana kanału
- Wyświetlanie temperatury i trendu temperatury
Wyświetlacz wskazuje aktualną temperaturę wewnętrzną 19 oraz trend temperatury (wewnętrznej) 15.
Temperatura zewnętrzna 25 i trend temperatury (zewnętrznej) 24 wyświetlane są po potączeniu z czujnikiem zewnętrznym. Możliwe są następujące wskazania:
→Temperaturawzrasta.
→ Temperatura nie zmienia się.
Temperaturaspada.
- Wyświetlanie wilgotności powietrza i trendu wilgotności powietrza
Wyświetlacz wskazuje aktualny trend wilgotności powietrza (w pomieszczeniu) 16 oraz aktualną wilgotność powietrza (w pomieszczeniu) 17. Wskaźnik komfortu 18 informuje o wilgotności powietrza.
Możliwe są następujące wskazania:
DRY = wilgotność powietrza < 40 %
COMFORT = wilgotność powietrza 40-70 %, temperatura wewnętrzna 20 °C-28 °C
WET = wilgotność powietrza > 70 %
Trend wilgotności powietrza (na zewnątrz) 21 oraz wilgotność powietrza (na zewnątrz) 22 są wyświetlane po połączniu stacji z czujnikiem zewnętrznym.
- Wyświetlanie maksymalnej / minimalnej temperatury / wilgotności powietrza
Stacja pogodowa po raz pierwszy mierzy i zapisuje minimalną / maksymalną temperaturę / wilgotność powietrza po włożeniu baterii.
Maksymalne i minimalne wartości temperatury, wilgotności powietrza i ciśnienia atmosferycznego zapisywane są automatycznie.
□ W trybie wskazywania czasu 7 nacisnąć przycisk + 35, aby wyświetlić wartości maksymalne.
□ Nacisnąć dwukrotnie przycisk +, aby wyświetlić wartości minimalne.
Przytrzymać przycisk + przez ok. 3 sekundy, aby skasować zapisane wartości minimalne i maksymalne.
- Alarm temperatury i mrozu
Alarm temperatury jest krótkim sygnałem, rozbrzmiewającym jak tylko temperatura powietrza przekroczy wprowadzone temperatury powietrza. W celu regulacji wybranego zakresu temperatury proszę postępować w następujący sposób:
□ Nacisnąć przycisk - 36, aby przejść do trybu alarmu temperatury.
Przytrzymać przycisk – przez ok. 3 sekundy. Wskaźnik temperatury maksymalnej zacznie migać. Nacisnąć przycisk + lub –, aby wybrać żądaną wartość.
Zatwierdzić wybór przyciskiem MODE 34. Wskaźnik temperatury minimalnej zacznie migać. Nacisnąć przycisk + lub - , aby wybrać żądaną wartość.
□ Zatwierdzić wybór przyciskiem MODE.
Włączanie / wyłączanie alarmu temperatury i mrozu
☐ Jeśli aktywny jest więcej niż jeden czujnik zewnętrzny, nacisnąć przycisk kanału 37, aby wybrać jeden z nich.
□ Ponownie nacisnąć przycisk - 36, aby włączyć alarm temperatury i mrozu.
Jeśli alarm mrozu jest włączony, obok temperatury zewnętrznej pojawi się odpowiedni symbol 23. Sygnał alarmu aktywowany jest przy temperaturze - 1 °C do + 3 °C.
Jeśli alarm temperatury jest włączony, obok temperatury zewnętrznej pojawi się odpowiedni symbol. Alarm zostanie włączony przy ustawionych wartościach temperatury.
Jeśli włączony jest alarm temperatury i mrozu, wyświetlane są oba symbole.
Podświetlenie
□ Nacisnąć przycisk SNOOZE/LIGHT 33. Podświetlenie włączy się na 5 sekund.
Wskaźnikbaterii
Gdy baterie są bliskie wyczerpania, na wyświetlaczu pojawia się wskaźnik stanu baterii 20, 26. Należy dokonać wymiany baterii przed ich całkowitym wyczerpaniem (patrz „Wymiana baterii”).
Wymianabaterii
Stacja pogodowa:
Wymienić baterie, jeśli wyświetlacz staje się nieczytelny lub pojawi się wskaźnik baterii 20.
Zdjąć ostone komory baterii na tylnej sciance stacji pogodowej.
□ Wyjąć zużyte baterie.
□ Włożyć 3 nowe baterie AA, 1,5 V.
Wskazówka: Zwrócić uwagę na odpowiednie ułożenie biegunów. Jest ono oznakowane w komorze baterii 40.
□ Zamknąć komorę baterii.
Czujnik zewnętrzny:
Wymienić baterie, jeśli pojawi się wskaźnik baterii 26.
Zdjąć ostonę komory baterii na tylnej ściance czujnika zewnętrznego.
□ Wyjąć zużyte baterie.
□ Włożyć 2 nowe baterie AA, 1,5 V.
Wskazówka: Zwrócić uwagę na odpowiednie ułożenie biegunów. Jest ono oznakowane w komorze baterii 45.
□ Zamknąć komorę baterii.
●Usuwanieusterek
Wskazówka: Urządzenie zawiera elektroniczne elementy konstrukcyjne.
Dlatego możliwe jest jego zakłócenie przez znajdujące się w jego bezpośrednim pobliżu urządzenia emitujące fale radiowe.
Jeżeli na wyświetlaczu pojawią się zakłócenia, należy usunąć tego rodzaju urządzenia z pola zasięgu stacji pogodowej / czujnika zewnętrznego lub na krótko wyjąć baterie ze stacji pogodowej / czujnika zewnętrznego.
Przeszkody jak np. betonowe ściany mogą również prowadzić do tego, że odbiór będzie zakłócony. W tym przypadku należy zmienić położenie (np. w pobliżu okna). Należy koniecznie przestrzegać, aby sensor zewnętrzny został ustawiony zawsze w promieniu maks. 30 metrów (wolne pole) od stacji bazowej. Podany zasięg jest zasięgiem w wolnym polu i oznacza, że nie powinna stać żadna przeszkoda pomiędzy zewnętrznym sensorem a stacją bazową.
„Kontakt wzrokowy“ pomiędzy zewnętrznym sensorem a stacją bazową poprawia często transmisję.
Chłód (temperatury zewnętrzne poniżej 0°C) może negatywnie wpłynąć na wydajność baterii sensora zewnętrznego i przez to również na transmisję radiową. Kolejnym faktorem, który może prowadzić do zakłóceń odbioru, są puste lub słabe baterie sensora zewnętrznego. Należy je wymienić na nowe.
Jeżeli stacja pogody nie pracuje prawidłowo, należy przeprowadzić ponowne uruchomienie przyciskając przycisk RESET 43.
•Czyszczeniei konserwacja
W żadnym wypadku nie używać cieczy oraz rozpuszczalników, ponieważ powodują one uszkodzenia.
□ Czyścić urządzenie wyłącznie z zewnątrz przy użyciu miękkiej suchej ściereczki.
W żadnym wypadku nie należy spryskiwać czujnika zewnętrznego wodą, np. przy użyciu węża ogrodowego. Czujnik zewnętrzny zabezpieczony jest wyłącznie przed deszczem padającym z góry.
•Utylizacja
Opakowanie wykonane jest wyłącznie z materiałów przyjaznych dla środowiska, które można poddać utylizacji w miejscowych punktach recyklingu.
Informacje na temat możliwości utylizacji zużytych produktów można uzyskać w urzędzie gminy lub miasta.
W celu ochrony środowiska naturalnego nie należy wyrzucać wyeksploatowanego urządzenia razem z odpadami domowymi, lecz przeka- zać je do utylizacji w specjalistycznym zakładzie. Informacji na temat punktów zbiórki odpadów przeznaczonych do utylizacji oraz godzin ich otwarcia udzielają lokalne placówki administracji publicznej.
Uszkodzone lub zużyte baterie muszą być poddane procesowi recyklingu zgodnie z dyrektywą 2006/66/WE. Baterie i/lub urządzenie pozostawić w punkcie zbiórki odpadów.
Niewłaściwa utylizacja baterii stwarza zagrożenie dla środowiska naturalnego!
Baterii nie należy wyrzucać razem z odpadami domowymi. Mogą one zawierać trujące metale ciężkie i dlatego należy je traktować jak odpady niebezpieczne. Symbole chemiczne metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów. Dlatego też zużyte baterie należy przekazywać do komunalnych punktów gromadzenia odpadów niebezpiecznych.
Gwarancja
Urządzenie wyprodukowano według wysokich standardów jakości i poddano skrupulatnej kontroli przed wysytką. W przypadku wad produktu nabywcy przystu- gują ustawowe prawa. Gwarancja nie ogranicza ustawowych praw nabywcy urządzenia.
Szanowny kliencie, uzyskują Państwo na niniejsze urządzenie 3 lata gwarancji od daty zakupu. Gwarancja wygasa w razie zawinionego przez użytkownika uszkodzenia produktu, niewłaściwego użycia lub konserwacji.
W przypadku wystąpienia w ciągu trzech lat od daty zakupu wad materiałowych lub fabrycznych, dokonujemy - według własnej oceny - bezpłatnej naprawy lub wymiany urządzenia.
Świadczenie gwarancyjne obejmuje wady materiałowe i fabryczne. Gwarancja nie obejmuje części produktu ulegających normalnemu zużyciu, uznawanych za części zużywalne (np. baterie) oraz uszkodzeń części łamliwych, np. przełączników, akumulatorów lub wykonanych ze szkła.
Informacje
Deklaracjazgodności
My OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, niniejszym oświadczamy, ponosząc za to pełną odpowiedzialność, że produkt: Stacja meteo sterowana radiowo, nr modelu: Z31915, wersja: 02 / 2015, do którego odnosi się niniejsza deklaracja, jest zgodny z normami /dokumentami normatywnymi dyrektywy 1999 / 5 / WE. Dokumenty te można pobrać ze strony www.owim.com.
Tobios Hoccy
CE
Zobrazenie teploty a trendu teploty
- RADIJSKO VODENA VREMENSKA pOSTAJA
- Zastosowanie zgodne z przeznaczeniem ...... Strona 44
- Opis części ...... Strona 44
- Dane techniczne...... Strona 46
- Zawartość zestawu...... Strona 48
- Bezpieczeństwo
- Przed uruchomieniem
- Obstuga
- Stacja meteo sterowana radiowo
- Zastosowanie zgodne z przeznaczeniem
- Opisczęści
- Stacja pogodowa:
- Czujnik zewnętrzny:
- Danetechniczne
- Wskazówki bezpieczeństwa dotyczące baterii
- ●Przeduruchomieniem
- Ustawianieurządzenia
- Uruchamianie czujnika zewnętrznego
- Montaż czujnika zewnętrznego:
- Montaż na ścianie:
- Uruchamianie stacji pogodowej
- Usuwanie paska zabezpieczającego baterii:
- Połączenie stacji pogodowej z czujnikiem zewnętrznym i odbiór sygnału DCF:
- Sygnał radiowy (DCF):
- Odbiór sygnału radiowego DCF
- W tym celu należy:
- Ustawianiebudzika
- Włączanie / wyłączanie funkcji budzika
- - Wyłączanie sygnału budzika
- Funkcja drzemki (SNOOZE)
- Włączanie prognozy pogody
- • Wybórlokalizacji
- Ręczny wybór lokalizacji
- Fazyksiężyca
- Ustawienie ciśnienia atmosferycznego
- Wybórkanału
- - Wyświetlanie temperatury i trendu temperatury
- - Wyświetlanie wilgotności powietrza i trendu wilgotności powietrza
- - Wyświetlanie maksymalnej / minimalnej temperatury / wilgotności powietrza
- - Alarm temperatury i mrozu
- Włączanie / wyłączanie alarmu temperatury i mrozu
- Podświetlenie
- Wskaźnikbaterii
- Wymianabaterii
- ●Usuwanieusterek
- •Czyszczeniei konserwacja
- •Utylizacja
- Niewłaściwa utylizacja baterii stwarza zagrożenie dla środowiska naturalnego!
- Gwarancja
- Informacje
- Deklaracjazgodności
- Zobrazenie teploty a trendu teploty
Marka : AURIOL
Model : IAN 104568
Kategoria : Stacja Pogodowa
