KI2423FE0 - Lodówka NEFF - Bezpłatna instrukcja obsługi

Marka	NEFF
Model	KI2423FE0
Kategoria	Lodówka
Typ	Lodówka z zamrażalnikiem
Oświetlenie	LED
Pojemnik na owoce i warzywa	Tak, z pokrywą
Pojemnik Cool-Fresh	Tak
Pojemnik teleskopowy	Tak
Półki	Wyjmowane (w tym półka teleskopowa)
Komora zamrażarki	Tak, z dedykowaną półką
Uszczelka drzwi	Wymienna
Zawiasy	Płaskie i przesuwne, wymienne
Reflektor LED	Do wymiany przez wykwalifikowanego technika
Bezpieczeństwo	Odłączyć przed naprawą; nosić rękawice ochronne
Wymagane narzędzia	Końcówka Torx TX20, specjalne narzędzie do LED
Konserwacja	Regularne czyszczenie pojemników i półek
Możliwość naprawy	Części zamienne dostępne do uszczelki, zawiasów, półek, pojemników, oświetlenia
Instrukcja	Dostępna bezpłatnie w formacie PDF

Często zadawane pytania - KI2423FE0 NEFF

Jak wymienić uszczelkę drzwi lodówki NEFF KI2423FE0 ?

Aby wymienić uszczelkę drzwi, najpierw usuń starą uszczelkę z bocznych rowków. Przed zamontowaniem nowej uszczelki, podgrzej ją lekko suszarką lub gorącą wodą, aby ją uformować. Włóż ją stopniowo w rowek, zaczynając od narożników. Upewnij się, że jest dobrze osadzona. Więcej szczegółów znajdziesz w rozdziale 4.1 instrukcji.

Jak wymienić zawiasy drzwi (płaskie lub przesuwne) ?

Odłącz urządzenie i w razie potrzeby zdejmij drzwi z szafki. W przypadku zawiasu płaskiego, usuń dwie osłony, odkręć śruby, przesuń drzwi, a następnie usuń pozostałe śruby. W przypadku zawiasu przesuwnego, odkręć dwie górne i dwie dolne śruby, aby wyjąć drzwi. Montaż odbywa się w odwrotnej kolejności. Użyj końcówki Torx TX20.

Jak zdemontować i zamontować półki i pojemniki ?

Półki i pojemniki usuwa się przez podniesienie lub wyciągnięcie. Na przykład, aby wyjąć pojemnik na owoce i warzywa, pociągnij go całkowicie do przodu, a następnie podnieś. W przypadku półek wystarczy je lekko unieść i wyciągnąć. Montaż odbywa się w odwrotnej kolejności. Każdy element opisano w rozdziałach 4.4 do 4.11 instrukcji.

Jak wymienić oświetlenie LED ?

Oświetlenie LED powinno być wymieniane przez wykwalifikowanego technika ze względu na ryzyko porażenia prądem. Odłącz urządzenie na co najmniej 60 sekund przed jakąkolwiek interwencją. Zdejmij osłonę reflektora LED, odłącz moduł i wymień go. Po montażu przeprowadź test bezpieczeństwa zgodnie z VDE 0701. Zobacz rozdział 4.12 instrukcji.

Jakie są środki ostrożności przed naprawą ?

Przed jakąkolwiek naprawą odłącz urządzenie od sieci i odczekaj co najmniej 60 sekund. Noś rękawice ochronne, aby uniknąć skaleczeń o ostre krawędzie. Używaj wyłącznie oryginalnych części zamiennych. Po naprawie przeprowadź test bezpieczeństwa elektrycznego. Nie dotykaj modułów elektronicznych wrażliwych na wyładowania elektrostatyczne.

Jak wyczyścić pojemnik na owoce i warzywa ?

Wyjmij pojemnik na owoce i warzywa, ciągnąc go całkowicie do przodu, a następnie podnosząc. Wyczyść go ciepłą wodą z płynem do mycia naczyń, a następnie dokładnie osusz przed ponownym włożeniem. Nie używaj ściernych środków czyszczących. Aby wyjąć pokrywę i przegrodę, podnieś dźwignie pod każdym bokiem.

Co zrobić w przypadku długotrwałej przerwy w dostawie prądu ?

W przypadku przerwy w dostawie prądu unikaj otwierania drzwi, aby utrzymać temperaturę. Mrożonki pozostaną zamrożone przez około 24 godziny, jeśli zamrażarka jest pełna. Po powrocie prądu sprawdź stan żywności i wyrzuć tę, która się rozmroziła. Więcej porad znajdziesz w instrukcji.

Jak wyjąć półkę z komory zamrażarki ?

Otwórz drzwi i wyciągnij półkę z komory zamrażarki, ciągnąc ją do przodu. Można ją całkowicie wyjąć. Aby zamontować z powrotem, włóż ją i wepchnij do oporu. Upewnij się, że jest dobrze umocowana przed załadowaniem żywności.

Gdzie znaleźć części zamienne do modelu KI2423FE0 ?

Oryginalne części zamienne (uszczelki, zawiasy, półki, pojemniki, reflektor LED) są dostępne w serwisie Neff lub na specjalistycznych stronach internetowych. Użyj numerów referencyjnych podanych w instrukcji. Aby zamówić, skontaktuj się z serwisem Neff, podając model i numer części.

Jak uzyskać dostęp do pełnej instrukcji obsługi ?

Pełna instrukcja obsługi NEFF KI2423FE0 jest dostępna bezpłatnie w formacie PDF na stronie notice-facile.com. Możesz ją pobrać bezpośrednio lub poprosić o tłumaczenie na swój język. Instrukcja zawiera wszystkie informacje dotyczące instalacji, użytkowania, konserwacji i napraw.

INSTRUKCJA OBSŁUGI KI2423FE0 NEFF

4.5 Wymiana półek

Wymóg.

Wskazówki naprawy - Chłodziarka

Informacje dotyczące dokumentu 339

1.1 Ważne informacje.... 339

1.1.1 Cel dokumentu 339

1.2 Objaśnienie symboli ostrzegawczych....339

1.2.1 Oznaczenie poziomów niebezpieczeństwa 339

1.2.2 Symbole ostrzegawcze 339

1.2.3 Budowa ostrzeżeń 340

1.2.4 Ogólne symbole 340

Bezpieczeństwo.... 341

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 341

2.1.1 Wszystkie sprzęty gospodarstwa domowego 341

Narzędzia i pomoce techniczne 342

Naprawy....343

4.1 Wymiana uszczelki drzwiczek 343

4.1.1 Demontaż uszczelki drzwiczek 343

4.1.2 Montaż uszczelki drzwiczek 343

4.2 Wymiana zawiasu płaskiego 346

4.2.1 Demontaż zawiasu płaskiego.... 346

4.2.2 Montaż zawiasu płaskiego....347

4.3 Wymiana zawiasu suwakowego 348

4.3.1 Demontaż zawiasu suwakowego 348

4.3.2 Montaż zawiasu suwakowego.... 348

4.4 Wymiana półki drzwiczek 349

4.4.1 Demontaż półki drzwiczek 349

4.4.2 Montaż półki drzwiczek.... 349

4.5 Wymiana półki.... 350

4.5.1 Demontaż półki.... 350

4.5.2 Montaż półki 350

4.6 Wymiana półki wysuwanej 351

4.6.1 Demontaż półki wysuwanej....351

4.6.2 Montaż półki wysuwanej.... 351

4.7 Wymiana półki komory zamrażarki.... 352

4.7.1 Demontaż półki komory zamrażarki.... 352

4.7.2 Montaż półki komory zamrażarki 352

4.8 Wymiana pojemnika na owoce i warzywa.... 353

4.8.1 Demontaż pojemnika na owoce i warzywa 353

4.8.2 Montaż pojemnika na owoce i warzywa 353

4.9 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa 354

4.9.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa.... 354

4.9.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa.... 354

4.10 Wymiana pojemnika chłodzącego na świeże artykuły.... 355

4.10.1 Demontaż pojemnika chłodzącego na świeże artykuły 355

4.10.2 Montaż pojemnika chłodzącego na świeże artykuły 355

4.11 Wymiana pojemnika wysuwanego.... 356

4.11.1 Demontaż pojemnika wysuwanego.... 356

4.11.2 Montaż pojemnika wysuwanego 356

4.12 Wymiana oświetlenia punktowego LED 357

4.12.1 Demontaż oświetlenia punktowego LED 357

4.12.2 Montaż oświetlenia punktowego LED.... 358

i Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Środki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[swr2]		Identyfikacja prostej wskazówki (tylko tekst)
[swr7]		Identyfikacja linku do pliku wideo
[str4]		Identyfikacja narzędzi
[ssr1]		Identyfikacja wstępnych warunków
[=7e]		Identyfikacja warunku (jeżeli)
[str5]		Identyfikacja rezultatu
Start Identyfikacja przycisku
[00123456] Identyfikacja numeru materiału
Status Identyfikacja wyświetlanego tekstu /		komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym! ■ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej. ■ Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne. ■ Zabezpieczyć ciężkie elementy przed upadkiem. ■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

■ Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Narzędzie specjalne[00342180]

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.
2. Skontaktować się z serwisem.
3. Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

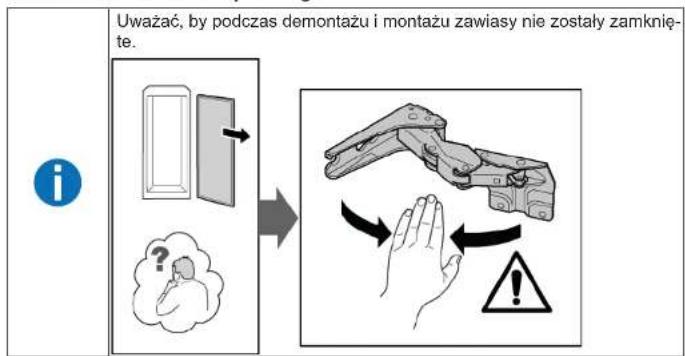

4.2 Wymiana zawiasu płaskiego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały wymontowane drzwiczki mebla. Patrz instrukcja montażu. Drzwiczki są otwarte.

4.2.1 Demontaż zawiasu płaskiego

1. Wyjąć dwie osłony zawiasów.

1. Poluzować cztery śruby (1).
2. Wysunąć i wyjąć drzwiczki

1. Wykręcić cztery śruby (1).
2. Wyjąć zawiasy (2).

Zawiasy są wymontowane.

4.2.2 Montaż zawiasu płaskiego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana zawiasu suwakowego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ciężkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

• Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników. Przemieszczenie urządzenia wymaga udziału dwóch osób. Używać tylko odpowiednich narzędzi i sprzętu.

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki mebla zostały odłączone od drzwiczek urządzenia. Patrz instrukcja montażu.

4.3.1 Demontaż zawiasu suwakowego

1. Wykręcić dwie śruby (1).
2. Wyjąć zawias górny (2).
3. Wyjąć drzwiczki (3).
4. Wykręcić dwie śruby (4).
5. Wyjąć zawias dolny (5).

Zawiasy są wymontowane.

4.3.2 Montaż zawiasu suwakowego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.4.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.4.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.5.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana półki wysuwanej

Warunek:

Drzwiczki są otwarte.

4.6.1 Demontaż półki wysuwanej

1. Wyciągać półkę wysuwaną do momentu odblokowania mechanizmu zatrzaskowego.

1. Opuścić półkę wysuwaną i przechylić ją na bok.
2. Półka wysuwana została wyjęta.

4.6.2 Montaż półki wysuwanej

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana półki komory zamrażarki

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż półki komory zamrażarki

Wyciągnąć półkę komory zamrażarki.

Półka komory zamrażarki została wyjęta.

4.7.2 Montaż półki komory zamrażarki

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż pojemnika na owoce i warzywa

1. Wyciągnąć pojemnik do końca (1).
2. Wyjąć pojemnik (2).

Pojemnik został wyjęty.

4.8.2 Montaż pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.9.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa

1. Wyjąć płytę szklaną z przegródki.

1. Wyjąć pojemnik na owoce i warzywa.
2. Wcisnąć dźwigienki na spodniej stronie po obu stronach przegródki (1).
3. Pociągnąć przegródkę do przodu (2).

1. Podnieść przegródkę i obracając wyjąć ją z boku.

Przegródka jest wyjęta.

1. Podnieść pokrywę pojemnika na owoce i warzywa.
2. Pociągnąć pokrywę pojemnika na owoce i warzywa do przodu i obracając wyjąć ją z boku.

Pokrywa pojemnika na owoce i warzywa jest wyjęta.

4.9.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana pojemnika chłodzącego na świeże artykuły

Warunek:

Drzwiczki są otwarte.

4.10.1 Demontaż pojemnika chłodzącego na świeże artykuły

1. Przechylić pojemnik chłodzący na świeże artykuły do przodu (1).
2. Wyjąć pojemnik chłodzący na świeże artykuły (2).

Pojemnik chłodzący na świeże artykuły został wyjęty.

4.10.2 Montaż pojemnika chłodzącego na świeże artykuły

▶ Montaż w odwrotnej kolejności.

Naprawy

4.11 Wymiana pojemnika wysuwanego

Warunek:

Drzwiczki są otwarte.

4.11.1 Demontaż pojemnika wysuwanego

1. Przechylić pojemnik wysuwany do przodu (1).
2. Wyjąć pojemnik wysuwany (2).

Pojemnik wysuwany został wyjęty.

4.11.2 Montaż pojemnika wysuwanego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.12 Wymiana oświetlenia punktowego LED

Pomoce specjalne

Narzędzie specjalne [00342180] Śrubokręt z końcówką płaską Końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]

Urządzenie posiada bezobsługowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem! Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków. Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem! Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte. Z komory chłodziarki zostały wyjęte półki.

4.12.1 Demontaż oświetlenia punktowego LED

1. Odblokować pokrywę oświetlenia punktowego LED.

1. Pociągnąć pokrywę oświetlenia punktowego LED do wewnątrz, jednocześnie popychając ją do przodu.

1. Odłączyć moduł oświetlenia punktowego LED.

1. Rozłączyć złącze elektryczne oświetlenia punktowego LED.

Oświetlenie punktowe LED zostało wymontowane.

4.12.2 Montaż oświetlenia punktowego LED

▶ Montaż w odwrotnej kolejności.

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
