KI2423FE0 - Kühlschrank NEFF - Kostenlose Bedienungsanleitung

Marke	NEFF
Modell	KI2423FE0
Kategorie	Kühlschrank
Typ	Kühlschrank mit Gefrierfach
Beleuchtung	LED
Obst- und Gemüsefach	Ja, mit Deckel
Cool-Fresh-Fach	Ja
Teleskopschublade	Ja
Ablagen	Herausnehmbar (inkl. Teleskopablage)
Gefrierfach	Ja, mit eigener Ablage
Türdichtung	Austauschbar
Scharniere	Flach- und Gleitscharniere, austauschbar
LED-Leuchte	Austauschbar durch Fachpersonal
Sicherheit	Vor Reparatur Gerät vom Netz trennen; Schutzhandschuhe tragen
Benötigte Werkzeuge	Torx TX20-Bit, Spezialwerkzeug für LED
Pflege	Regelmäßige Reinigung der Fächer und Ablagen
Reparierbarkeit	Ersatzteile für Dichtung, Scharniere, Ablagen, Fächer, Beleuchtung erhältlich
Anleitung	Kostenlos als PDF erhältlich

Häufig gestellte Fragen - KI2423FE0 NEFF

Wie ersetze ich die Türdichtung des Kühlschranks NEFF KI2423FE0?

Um die Türdichtung zu ersetzen, entfernen Sie zuerst die alte Dichtung aus den seitlichen Nuten. Bevor Sie die neue Dichtung einbauen, erwärmen Sie sie leicht mit einem Haartrockner oder heißem Wasser, um sie zu formen. Setzen Sie sie nach und nach in die Nut ein, beginnend an den Ecken. Achten Sie darauf, dass sie richtig sitzt. Weitere Details finden Sie in Abschnitt 4.1 der Anleitung.

Wie wechsle ich die Türscharniere (Flach- oder Gleitscharnier)?

Trennen Sie das Gerät vom Netz und entfernen Sie ggf. die Tür aus dem Möbel. Bei Flachscharnier entfernen Sie zwei Abdeckungen, schrauben Sie die Schrauben heraus, schieben Sie die Tür heraus und entfernen Sie die restlichen Schrauben. Bei Gleitscharnier schrauben Sie zwei obere und zwei untere Schrauben heraus, um die Tür zu entnehmen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Verwenden Sie einen Torx TX20-Bit.

Wie baue ich die Ablagen und Fächer aus und wieder ein?

Die Ablagen und Fächer werden durch Anheben oder Herausziehen entfernt. Zum Beispiel für das Obst- und Gemüsefach: Ziehen Sie es ganz nach vorne und heben Sie es dann an. Bei den Ablagen heben Sie sie leicht an und ziehen sie heraus. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Siehe Abschnitte 4.4 bis 4.11 der Anleitung für jedes Teil.

Wie ersetze ich die LED-Beleuchtung?

Die LED-Beleuchtung muss aufgrund der Stromschlaggefahr von einem qualifizierten Techniker ausgetauscht werden. Trennen Sie das Gerät mindestens 60 Sekunden vor jedem Eingriff vom Netz. Entfernen Sie die Abdeckung der LED-Leuchte, trennen Sie das Modul und ersetzen Sie es. Nach dem Zusammenbau führen Sie einen Sicherheitstest nach VDE 0701 durch. Siehe Abschnitt 4.12 der Anleitung.

Welche Sicherheitsvorkehrungen sind vor einer Reparatur zu treffen?

Vor jeder Reparatur trennen Sie das Gerät vom Netz und warten Sie mindestens 60 Sekunden. Tragen Sie Schutzhandschuhe, um Schnitte an scharfen Kanten zu vermeiden. Verwenden Sie nur Original-Ersatzteile. Nach der Reparatur führen Sie einen elektrischen Sicherheitstest durch. Berühren Sie keine elektronischen Module, die empfindlich gegen elektrostatische Entladungen sind.

Wie reinige ich das Obst- und Gemüsefach?

Entfernen Sie das Obst- und Gemüsefach, indem Sie es ganz nach vorne ziehen und dann anheben. Reinigen Sie es mit warmem Wasser und Spülmittel, trocknen Sie es gründlich ab, bevor Sie es wieder einsetzen. Keine scheuernden Reinigungsmittel verwenden. Für den Deckel und die Trennwand heben Sie die Hebel unter jeder Seite an, um sie zu entfernen.

Was tun bei längerem Stromausfall?

Bei Stromausfall vermeiden Sie das Öffnen der Tür, um die Temperatur zu halten. Gefrorene Lebensmittel bleiben bei vollem Gefrierfach etwa 24 Stunden gefroren. Nach Rückkehr des Stroms überprüfen Sie den Zustand der Lebensmittel und werfen Sie aufgetaute weg. Weitere Tipps finden Sie in der Anleitung.

Wie entferne ich die Ablage des Gefrierfachs?

Öffnen Sie die Tür und ziehen Sie die Ablage des Gefrierfachs nach vorne heraus. Sie lässt sich vollständig entnehmen. Zum Wiedereinbau setzen Sie sie ein und schieben Sie sie bis zum Anschlag. Stellen Sie sicher, dass sie richtig sitzt, bevor Sie Lebensmittel einlegen.

Wo finde ich Ersatzteile für das Modell KI2423FE0?

Original-Ersatzteile (Dichtungen, Scharniere, Ablagen, Fächer, LED-Leuchte) sind beim Neff-Kundendienst oder auf spezialisierten Websites erhältlich. Verwenden Sie die in der Anleitung angegebenen Referenznummern. Zur Bestellung kontaktieren Sie den Neff-Kundendienst mit Modell und Teilereferenz.

Wie erhalte ich die vollständige Bedienungsanleitung?

Die vollständige Bedienungsanleitung des NEFF KI2423FE0 ist kostenlos als PDF auf der Website notice-facile.com erhältlich. Sie können sie direkt herunterladen oder eine Übersetzung in Ihrer Sprache anfordern. Die Anleitung enthält alle Anweisungen zu Installation, Betrieb, Pflege und Reparatur.

BEDIENUNGSANLEITUNG KI2423FE0 NEFF

4.10.2 Gemüseschublade einbauen

4.2.1 Entfernen des flachen Scharniers

Reparaturhinweise - Kühlschrank

Zu diesem Dokument.... 192

1.1 Wichtige Hinweise: 192 1.1.1 Zweck 192

1.2 Zeichenerklärung.... 192

1.2.1 Gefahrenstufen.... 192

1.2.2 Gefahrensymbole.... 192

1.2.3 Struktur der Warnhinweise.... 193

1.2.4 Allgemeine Symbole 193

Sicherheit.... 194

2.1 Allgemeine Sicherheitshinweise 194

2.1.1 Alle Hausgeräte 194

Werkzeuge und Hilfsmittel.... 195

Instandsetzen 196

4.1 Austauschen der Türdichtung.... 196

4.1.1 Ausbauen der Türdichtung.... 196

4.1.2 Einbauen der Türdichtung 196

4.2 Austauschen des Flachscharniers 199

4.2.1 Ausbauen des Flachscharniers 199

4.2.2 Einbauen des Flachscharniers.... 200

4.3 Austauschen des Schleppscharniers 201

4.3.1 Ausbauen des Schleppscharniers 201

4.3.2 Einbauen des Schleppscharniers 201

4.4 Austauschen des Türabstellers.... 202

4.4.1 Ausbauen des Türabstellers 202

4.4.2 Einbauen des Türabstellers 202

4.5 Austauschen der Ablage 203

4.5.1 Ausbauen der Ablage 203

4.5.2 Einbauen der Ablage 203

4.6 Austauschen der ausziehbaren Ablage 204

4.6.1 Ausbauen der ausziehbaren Ablage 204

4.6.2 Einbauen der ausziehbaren Ablage 204

4.7 Austauschen der Gefrierfachablage 205

4.7.1 Ausbauen der Gefrierfachablage 205

4.7.2 Einbauen der Gefrierfachablage 205

4.8 Austauschen des Obst- und Gemüsebehälters 206

4.8.1 Ausbauen des Obst- und Gemüsebehälters 206

4.8.2 Einbauen des Obst- und Gemüsebehälters 206

4.9 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 207

4.9.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 207

4.9.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 207

4.10 Austauschen des Frischkühlbehälters 208

4.10.1 Ausbauen des Frischkühlbehälters 208

4.10.2 Einbauen des Frischkühlbehälters 208

4.11 Austauschen des ausziehbaren Behälters 209

4.11.1 Ausbauen des ausziehbaren Behälters.... 209

4.11.2 Einbauen des ausziehbaren Behälters.... 209

4.12 Austauschen des LED-Strahlers 210

4.12.1 Ausbauen des LED-Strahlers 210

4.12.2 Einbauen des LED-Strahlers 211

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben. In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
	Kennzeichnung eines Links zu einer Videoanleitung
	Kennzeichnung erforderlicher Werkzeuge
	Kennzeichnung erforderlicher Voraussetzungen
	Kennzeichnung einer Bedingung (Wenn ..., dann ...)
	Kennzeichnung eines Ergebnisses
Start|Kennzeichnung einer Taste oder Schalt-fläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. - Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen. ■ Schwere Bauteile gegen Herabfallen sichern. ■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schulztuch[00342013]	60 cm x 50 cm
Torx-Bit TX20[00340865]	6,3 mm (1/4")
Spezialwerkzeug[00342180]

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

	Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.
	Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.
	Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des Flachscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei. √ Die Möbeltür ist entfernt. Siehe Installationsanleitung. Die Tür ist offen.

4.2.1 Ausbauen des Flachscharniers

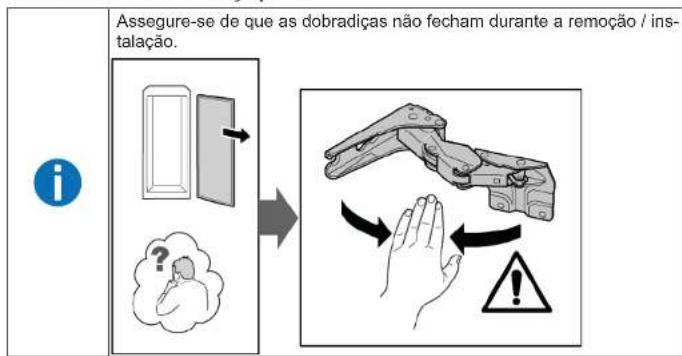

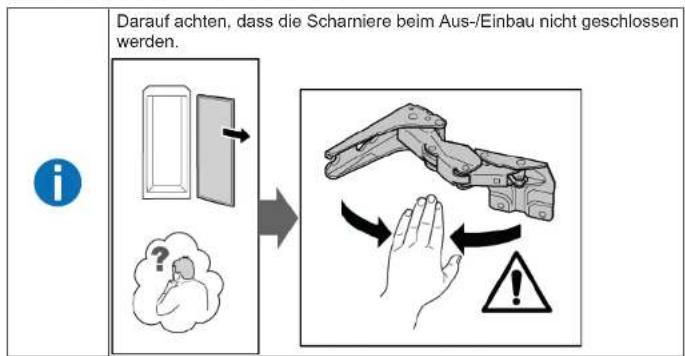

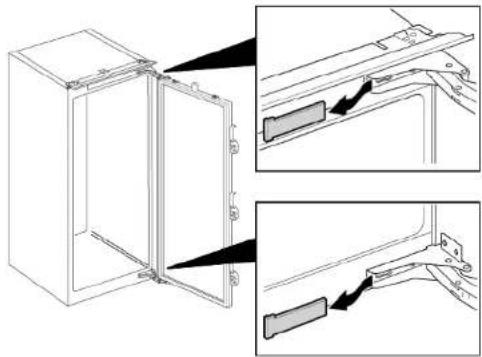

1. Die beiden Scharnierabdeckungen entfernen.

1. Die vier Schrauben lösen (1).
2. Die Tür herausschieben und entfernen (2).

1. Die vier Schrauben entfernen (1).
2. Die Scharniere entfernen (2).

Die Scharniere sind entfernt.

4.2.2 Einbauen des Flachscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des Schleppscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei. Die Möbeltür und die Gerätetür sind getrennt. Siehe Installationsanleitung.

4.3.1 Ausbauen des Schleppscharniers

1. Die beiden Schrauben herausschrauben (1). 2. Das obere Scharnier entfernen (2). 3. Die Tür entfernen (3). 4. Die beiden Schrauben herausschrauben (4). 5. Das untere Scharnier entfernen (5).

Die Scharniere sind entfernt.

4.3.2 Einbauen des Schleppscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen des Türabstellers

Voraussetzung:

Die Tür ist offen.

4.4.1 Ausbauen des Türabstellers

Den Türabsteller anheben.

Der Türabsteller ist entfernt.

4.4.2 Einbauen des Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen der Ablage

Voraussetzung:

√ Die Tür ist offen.

4.5.1 Ausbauen der Ablage

▶ Die Ablage herausziehen.

Die Ablage ist entfernt.

4.5.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen der ausziehbaren Ablage

Voraussetzung:

√ Die Tür ist offen.

4.6.1 Ausbauen der ausziehbaren Ablage

1. Die ausziehbare Ablage herausziehen, bis die Rastnase ausrastet.

1. Die ausziehbare Ablage absenken und seitlich herausschwenken.
2. Die ausziehbare Ablage ist entfernt.

4.6.2 Einbauen der ausziehbaren Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Gefrierfachablage

Voraussetzung:

√ Die Tür ist offen.

4.7.1 Ausbauen der Gefrierfachablage

▶ Die Gefrierfachablage herausziehen.

Die Gefrierfachablage ist entfernt.

4.7.2 Einbauen der Gefrierfachablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen des Obst- und Gemüsebehälters

Voraussetzung:

√ Die Tür ist offen.

4.8.1 Ausbauen des Obst- und Gemüsebehälters

1. Den Behälter vollständig herausziehen (1).
2. Den Behälter entfernen (2).

Der Behälter ist entfernt.

4.8.2 Einbauen des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

Voraussetzung:

Die Tür ist offen.

4.9.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

1. Die Glasplatte von der Trennplatte entfernen.

1. Den Obst- und Gemüsebehälter entnehmen. → Seite 206
2. Auf beiden Trennplattenseiten den Hebel an der Unterseite drücken (1).
3. Die Trennplatte nach vorn ziehen (2).

1. Die Trennplatte anheben und seitlich herausschwenken.

Die Trennplatte ist entfernt.

1. Die Abdeckung des Obst- und Gemüsebehälters anheben.
2. Die Abdeckung des Obst- und Gemüsebehälters nach vorn ziehen und seitlich herausschwenken.

Die Abdeckung des Obst- und Gemüsebehälters ist entfernt.

4.9.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.10 Austauschen des Frischkühlbehälters

Voraussetzung:

√ Die Tür ist offen.

4.10.1 Ausbauen des Frischkühlbehälters

1. Den Frischkühlbehälter nach vorn neigen (1).
2. Den Frischkühlbehälter entfernen (2).

Der Frischkühlbehälter ist entfernt.

4.10.2 Einbauen des Frischkühlbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.11 Austauschen des ausziehbaren Behälters

Voraussetzung:

√ Die Tür ist offen.

4.11.1 Ausbauen des ausziehbaren Behälters

1. Den ausziehbaren Behälter nach vorn neigen (1).
2. Den ausziehbaren Behälter entfernen (2).

Der ausziehbare Behälter ist entfernt.

4.11.2 Einbauen des ausziehbaren Behälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.12 Austauschen des LED-Strahlers

Spezielle Hilfsmittel:

Spezialwerkzeug [00342180] Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur Elektroteile sollten von eine Elektrofachkraft repariert werden. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei. √ Die Tür ist offen. √ Die Kühlraumablagen sind entfernt.

4.12.1 Ausbauen des LED-Strahlers

1. Die Abdeckung des LED-Strahlers lösen.

1. Die Abdeckung des LED-Strahlers nach innen ziehen und gleichzeitig nach vorn schieben.

1. Das LED-Strahler-Modul lösen.

1. Den elektrischen Anschluss des LED-Strahlers trennen.

Der LED-Strahler ist entfernt.

4.12.2 Einbauen des LED-Strahlers

Der Einbau erfolgt in umgekehrter Reihenfolge.

4.2.1 Entfernen des Flachscharniers

4.2.1 Demontieren des Flachscharniers
