KI2423FE0 - Frigorifero NEFF - Manuale utente e istruzioni gratuiti

Marca	NEFF
Modello	KI2423FE0
Categoria	Frigorifero
Tipo	Frigorifero con congelatore
Illuminazione	LED
Cassetto per frutta e verdura	Sì, con coperchio
Cassetto cool-fresh	Sì
Cassetto telescopico	Sì
Ripiani	Rimovibili (incluso ripiano telescopico)
Scomparto congelatore	Sì, con ripiano dedicato
Guarnizione della porta	Sostituibile
Cerniere	Piatte e scorrevoli, sostituibili
Proiettore LED	Sostituibile da un tecnico qualificato
Sicurezza	Scollegare prima della riparazione; indossare guanti protettivi
Strumenti necessari	Punta Torx TX20, utensile speciale per LED
Manutenzione	Pulizia regolare di cassetti e ripiani
Riparabilità	Ricambi disponibili per guarnizione, cerniere, ripiani, cassetti, illuminazione
Manuale	Disponibile gratuitamente in formato PDF

Domande frequenti - KI2423FE0 NEFF

Come sostituire la guarnizione della porta del frigorifero NEFF KI2423FE0?

Per sostituire la guarnizione della porta, rimuovere prima la vecchia guarnizione dalle scanalature laterali. Prima di installare la nuova guarnizione, scaldarla leggermente con un asciugacapelli o acqua calda per riformarla. Inserirla gradualmente nella scanalatura cominciando dagli angoli. Assicurarsi che sia ben posizionata. Per maggiori dettagli, consultare la sezione 4.1 del manuale.

Come cambiare le cerniere della porta (piatta o scorrevole)?

Scollegare l'apparecchio e rimuovere la porta dal mobile se necessario. Per la cerniera piatta, rimuovere due coperture, svitare le viti, far scorrere la porta, quindi rimuovere le viti rimanenti. Per la cerniera scorrevole, svitare due viti superiori e due inferiori per estrarre la porta. Il montaggio si esegue in ordine inverso. Utilizzare una punta Torx TX20.

Come smontare e rimontare i ripiani e i cassetti?

I ripiani e i cassetti si rimuovono sollevandoli o estraendoli. Ad esempio, per il cassetto della frutta e verdura, tirarlo completamente in avanti e poi sollevarlo. Per i ripiani, basta sollevarli leggermente e tirarli. Il rimontaggio si esegue in ordine inverso. Consultare le sezioni da 4.4 a 4.11 del manuale per ogni elemento.

Come sostituire l'illuminazione a LED?

L'illuminazione a LED deve essere sostituita da un tecnico qualificato a causa del rischio di scossa elettrica. Scollegare l'apparecchio almeno 60 secondi prima di qualsiasi intervento. Rimuovere il coperchio del proiettore LED, scollegare il modulo e sostituirlo. Dopo il rimontaggio, eseguire un test di sicurezza secondo VDE 0701. Consultare la sezione 4.12 del manuale.

Quali sono le precauzioni di sicurezza prima di qualsiasi riparazione?

Prima di qualsiasi riparazione, scollegare l'apparecchio dalla rete elettrica e attendere almeno 60 secondi. Indossare guanti protettivi per evitare tagli sui bordi affilati. Utilizzare solo ricambi originali. Dopo la riparazione, eseguire un test di sicurezza elettrica. Non toccare i moduli elettronici sensibili alle scariche elettrostatiche.

Come pulire il cassetto della frutta e verdura?

Rimuovere il cassetto della frutta e verdura tirandolo completamente in avanti e poi sollevandolo. Pulirlo con acqua tiepida e detersivo per piatti, quindi asciugarlo accuratamente prima di rimetterlo a posto. Non utilizzare prodotti abrasivi. Per il coperchio e il separatore, rimuoverli sollevando le leve sotto ciascun lato.

Cosa fare in caso di interruzione prolungata di corrente?

In caso di interruzione di corrente, evitare di aprire la porta per mantenere la temperatura. Gli alimenti congelati rimangono congelati per circa 24 ore se il congelatore è pieno. Dopo il ritorno della corrente, verificare lo stato degli alimenti e gettare quelli che si sono scongelati. Consultare il manuale per ulteriori consigli.

Come rimuovere il ripiano dello scomparto congelatore?

Aprire la porta ed estrarre il ripiano dello scomparto congelatore tirandolo in avanti. Si rimuove completamente. Per rimontarlo, inserirlo e spingerlo fino in fondo. Assicurarsi che sia ben posizionato prima di caricare gli alimenti.

Dove trovare i ricambi per il modello KI2423FE0?

I ricambi originali (guarnizioni, cerniere, ripiani, cassetti, proiettore LED) sono disponibili presso il servizio post-vendita Neff o su siti specializzati. Utilizzare i riferimenti indicati nel manuale. Per ordinare, contattare il SAV Neff con il modello e il riferimento del pezzo.

Come accedere al manuale d'uso completo?

Il manuale d'uso completo del NEFF KI2423FE0 è disponibile gratuitamente in formato PDF sul sito notice-facile.com. È possibile scaricarlo direttamente o richiedere una traduzione nella propria lingua. Il manuale contiene tutte le istruzioni di installazione, uso, manutenzione e riparazione.

MANUALE UTENTE KI2423FE0 NEFF

▶ Estrarre la pastiglia.

Consigli di riparazione - Frigorifero

i Utilizzo del documento 255

1.1 Avvertenze importanti 255

1.1.1 Scopo 255

1.2 Spiegazione dei simboli 255

1.2.1 Livelli di pericolo 255

1.2.2 Simboli di pericolo 255

1.2.3 Struttura degli avvertimenti 256

1.2.4 Simboli generici 256

Sicurezza 257

2.1 Note generali sulla sicurezza 257

2.1.1 Tutti gli elettrodomestici 257

Strumenti e ausili 258

Riparazione 259

4.1 Sostituzione della guarnizione della porta 259

4.1.1 Smontaggio della guarnizione della porta 259

4.1.2 Montaggio della guarnizione della porta 259

4.2 Sostituzione della cerniera piatta 262

4.2.1 Smontaggio della cerniera piatta 262

4.2.2 Montaggio della cerniera piatta 263

4.3 Sostituzione della cerniera scorrevole 264

4.3.1 Smontaggio della cerniera scorrevole 264

4.3.2 Montaggio della cerniera scorrevole 264

4.4 Sostituzione del balconcino della porta 265

4.4.1 Smontaggio del balconcino della porta 265

4.4.2 Montaggio del balconcino della porta 265

4.5 Sostituzione del ripiano 266

4.5.1 Smontaggio del ripiano 266

4.5.2 Montaggio del ripiano 266

4.6 Sostituzione del ripiano estraibile....267

4.6.1 Rimozione del ripiano estraibile 267

4.6.2 Inserimento del ripiano estraibile.... 267

4.7 Sostituzione del ripiano del comparto freezer 268

4.7.1 Rimozione del ripiano del comparto freezer 268

4.7.2 Inserimento del ripiano del comparto freezer 268

4.8 Sostituzione del cassetto frutta e verdura 269

4.8.1 Rimozione del cassetto frutta e verdura 269

4.8.2 Inserimento del cassetto frutta e verdura.... 269

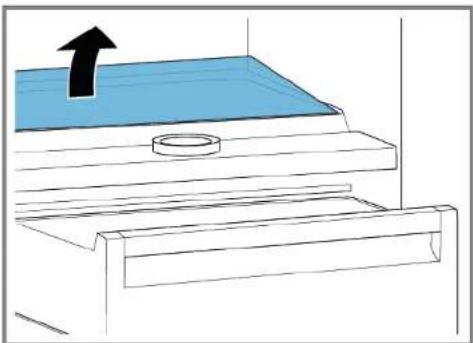

4.9 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura ..... 270

4.9.1 Smontaggio della divisoria e del coperchio del cassetto frutta e verdura....270

4.9.2 Montaggio della divisoria e del coperchio del cassetto frutta e verdura.... 270

4.10 Sostituzione del cassetto a 0 °C....271

4.10.1 Estrazione del cassetto a 0 °C 271

4.10.2 Inserimento del cassetto a 0 °C....271

4.11 Sostituzione del cassetto estraibile 272

4.11.1 Rimozione del cassetto estraibile....272

4.11.2 Inserimento del cassetto estraibile.... 272

4.12 Sostituzione del faretto a LED 273

4.12.1 Smontaggio del faretto a LED.... 273

4.12.2 Montaggio del faretto a LED.... 274

Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avvertenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro. ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

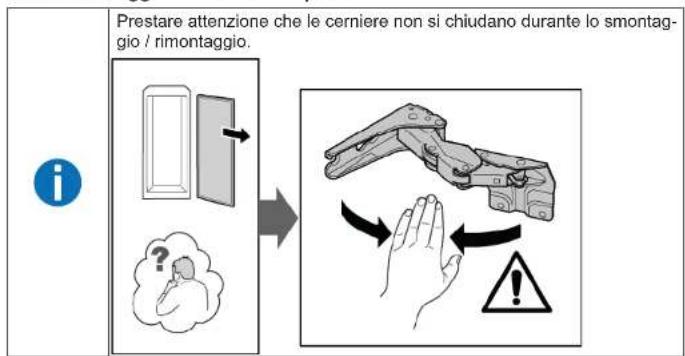

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche. ■ Fissare i componenti pesanti per impedire che cadano. ■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Utensile speciale [00342180]

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. Se la scanalatura della guarnizione è danneggiata.
2. Contattare l'assistenza tecnica.
3. Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guarnizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della cerniera piatta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. Il pannello della porta è rimosso. Vedere le Istruzioni di installazione. La porta è aperta.

4.2.1 Smontaggio della cerniera piatta

1. Togliere le coperture delle due cerniere.

1. Svitare le quattro viti (1).
2. Far scorrere e rimuovere la porta (2).

1. Togliere le quattro viti (1).
2. Togliere le cerniere (2).

→ Le cerniere sono rimosse.

4.2.2 Montaggio della cerniera piatta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera scorrevole

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. Il pannello della porta e la porta dell'apparecchio sono separate. Vedere le Istruzioni di installazione.

4.3.1 Smontaggio della cerniera scorrevole

1. Svitare le due viti (1). 2. Togliere la cerniera superiore (2). 3. Togliere la porta (3). 4. Svitare le due viti (4). 5. Togliere la cerniera inferiore (5).

Le cerniere sono rimosse.

4.3.2 Montaggio della cerniera scorrevole

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.4.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.4.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.5.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.5.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione del ripiano estraibile

Prerequisiti:

La porta è aperta.

4.6.1 Rimozione del ripiano estraibile

1. Estrarre il ripiano estraibile fino a sganciare il fermo.

1. Abbassare il ripiano estraibile e girarlo di lato.
2. Il ripiano estraibile è rimosso.

4.6.2 Inserimento del ripiano estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del ripiano del comparto freezer

Prerequisiti:

La porta è aperta.

4.7.1 Rimozione del ripiano del comparto freezer

▶ Estrarre il ripiano del comparto freezer.

Il ripiano del comparto freezer è rimosso.

4.7.2 Inserimento del ripiano del comparto freezer

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

4.8.1 Rimozione del cassetto frutta e verdura

▶ 1. Estrarre completamente il cassetto (1). 2. Rimuovere il cassetto (2).

Il cassetto è rimosso.

4.8.2 Inserimento del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

4.9.1 Smontaggio della divisoria e del coperchio del cassetto frutta e verdura

1. Togliere la lastra di vetro dalla divisoria.

1. Togliere il cassetto frutta e verdura.→269
2. Premere la leva nella parte inferiore di entrambi i lati della divisoria (1).
3. Tirare la divisoria in avanti (2).

1. Sollevare la divisoria e ruotarla di lato.

La divisoria è rimossa.

1. Sollevare il coperchio del cassetto frutta e verdura.
2. Tirare il coperchio del cassetto frutta e verdura in avanti e girarlo di lato.

Il coperchio del cassetto frutta e verdura è rimosso.

4.9.2 Montaggio della divisoria e del coperchio del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione del cassetto a 0 °C

Prerequisiti:

La porta è aperta.

4.10.1 Estrazione del cassetto a 0 °C

1. Inclinare il cassetto a 0 °C in avanti (1).
2. Togliere il cassetto a 0 °C (2).

Il cassetto a 0 °C è rimosso.

4.10.2 Inserimento del cassetto a 0 °C

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del cassetto estraibile

Prerequisiti:

La porta è aperta.

4.11.1 Rimozione del cassetto estraibile

1. Inclinare il cassetto estraibile in avanti (1).
2. Togliere il cassetto estraibile (2).

Il cassetto estraibile è rimosso.

4.11.2 Inserimento del cassetto estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.12 Sostituzione del faretto a LED

Attrezzi speciali:

Utensile speciale [00342180] Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti! Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. √ La porta è aperta. √ I ripiani del comparto frigorifero sono rimossi.

4.12.1 Smontaggio del faretto a LED

1. Sganciare il coperchio del faretto a LED.

1. Tirare il coperchio del faretto a LED all'interno e contemporaneamente spingerlo in avanti.

1. Staccare il modulo del faretto a LED.

1. Staccare il collegamento elettrico del faretto a LED.

Il faretto a LED è rimosso.

4.12.2 Montaggio del faretto a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.
