KT90MAS1NEC - Okap kuchenny BERTAZZONI - Bezpłatna instrukcja obsługi

Marka	Bertazzoni
Model	KT90MAS1NEC
Typ produktu	Okap kuchenny
Szerokość	90 cm
Minimalna odległość między płytą grzewczą a okapem	650 mm (może się różnić w zależności od instrukcji płyty grzewczej)
Średnica przewodu wylotowego	Minimum 120 mm
Zasilanie elektryczne	230 V ~ 50 Hz (sprawdź tabliczkę znamionową)
Klasa elektryczna	Klasa I (obowiązkowe uziemienie)
Moc silnika	Około 250 W (szacunkowo)
Liczba prędkości	4 prędkości (w tym jedna czasowa 6 minut na 4. prędkości)
Oświetlenie	Wbudowane (rodzaj nieokreślony, prawdopodobnie LED)
Typ filtra	Filtr tłuszczowy (zmywalny) + filtr węglowy (wymienny)
Częstotliwość czyszczenia filtrów tłuszczowych	Co 2 miesiące (lub częściej przy intensywnym użytkowaniu) – zmywalny w zmywarce
Częstotliwość wymiany filtra węglowego	Około co 4 miesiące (niezmywalny)
Materiał	Stal nierdzewna (prawdopodobnie)
Waga przybliżona	15 kg (szacunkowo)
Instrukcje bezpieczeństwa	Nie flambirować pod okapem, nadzorować frytownice, odpowiednia wentylacja podczas jednoczesnego użytkowania z urządzeniami gazowymi
Przeznaczenie	Domowe, usuwanie zapachów kuchennych
Naprawialność	Wymiana przewodu zasilającego przez autoryzowanego specjalistę

Często zadawane pytania - KT90MAS1NEC BERTAZZONI

Jaka jest minimalna wysokość montażu okapu nad kuchenką?

Minimalna odległość bezpieczeństwa wynosi 650 mm. Jeśli jednak instrukcja płyty grzewczej określa większą odległość, to ona obowiązuje.

Czy mogę używać okapu bez filtra węglowego?

Tak, jeśli okap jest podłączony do zewnętrznego wylotu, filtr węglowy nie jest konieczny. W trybie recyrkulacji jest niezbędny i należy go regularnie wymieniać.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe należy czyścić co 2 miesiące (lub częściej przy intensywnym użytkowaniu). Można je myć w zmywarce lub ręcznie neutralnym detergentem.

Jak często należy wymieniać filtr węglowy?

Filtr węglowy należy wymieniać około co 4 miesiące lub częściej przy intensywnym użytkowaniu. Nie można go myć ani regenerować.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Nie używać urządzenia. Wymień przewód przez producenta lub autoryzowany serwis, aby uniknąć ryzyka.

Czy mogę używać okapu jednocześnie z kuchenką gazową?

Tak, ale upewnij się, że pomieszczenie jest odpowiednio wentylowane, aby uniknąć cofania się gazów spalinowych. Podciśnienie nie może przekraczać 0,04 mbar.

Jak włączyć prędkość turbo (4. prędkość)?

Naciśnij przycisk T3 przez 2 sekundy. Okap będzie pracował na 4. prędkości przez 6 minut, a następnie automatycznie powróci do poprzedniej prędkości.

Dlaczego mój okap nie włącza się?

Najpierw sprawdź zasilanie elektryczne i bezpiecznik. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym technikiem.

Czy mogę samodzielnie zainstalować okap?

Instalacja elektryczna i podłączenie muszą być wykonane przez wykwalifikowanego technika zgodnie z obowiązującymi normami.

Jak całkowicie wyłączyć silnik?

Naciśnij przycisk T1 – wyłącza silnik, zawsze przechodząc przez pierwszą prędkość przed zatrzymaniem.

INSTRUKCJA OBSŁUGI KT90MAS1NEC BERTAZZONI

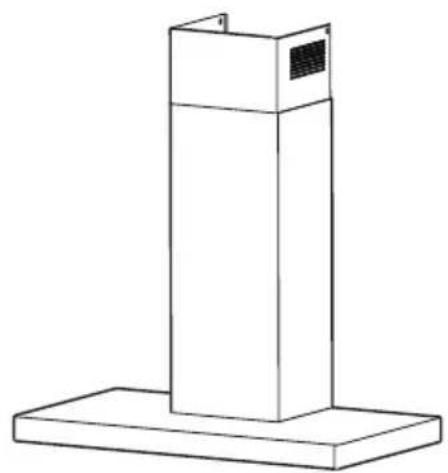

OKAP KUCHENNY - Instrukcja użytkowania PL

KT90MAS1NEC

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

Podłączenie przewodów powinno być wykonane przez wykfalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).

• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości niż podana powyżej, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.

• Urządzenia przełączające muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania.
• W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przy pomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być moźliwie najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Nie podłącać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.
• Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwa-

nia spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.

• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta.
• Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym.
• W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

OSTRZEŻENIE: przed przy- stąpieniem do instalacji okapu należy zdjąć folie ochronną.

- Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

OSTRZEŻENIE: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

• Nie należy na nią patrzeć za pomocą narzędzi optycznych (lor-netka, szkło powiększające...).
• Nie zapalać potraw pod okapem: może to być przyczyną pożaru.
• Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby

o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

- Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawę urządzeniem.

- Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

Części zewnętrznemogąstać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.

• Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja.
• Jeżeli okap używany jest jednocześnie z urządzeniami spaającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić

odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).

- Symbol ✉ znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać okapu do celów innych niż te, do których został zaprojektowany.
• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji intensywności płomienia w taki sposób, aby znajdował się

wyłącznie pod naczyniem do gotowania i nie wydostawał się z jego boków.

- Nie zostawiać naczyń do smażenia bez nadzoru podczas użycia: przegrzany olej może się zapalić.

3.CZYSZCZENIE I KONSER- WACJA

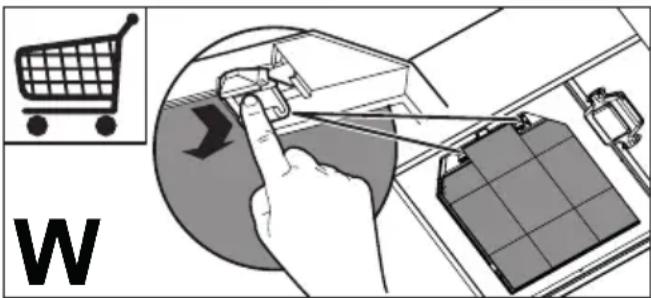

- Filtry z węgla aktywnego nie są one przeznaczone do mycia ani regeneracji i należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie (W).

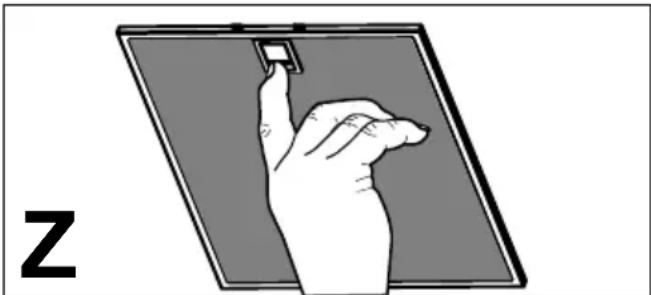

- Filtry przeciw-tłuszczowe należy myć, co 2 miesiące lub częściej w razie użytkowania intensywnego, można je myć w zmywarce (Z).

- Zaleca się czyszczenie okapu przy pomocy wilgotnej ściereczki i neutralnego płynu do mycia.

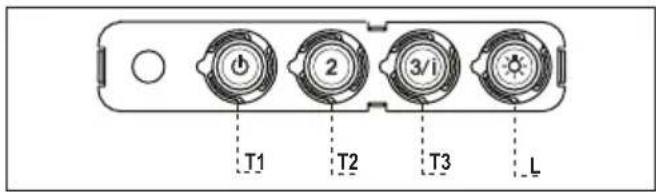

4. STEROWANIE

Przycisk Funkcje Dioda
T1 Uru	chomienie silnika z pierwszą prędkością.	Włączona
	Wyłączanie silnika. -
T2 Uru	chomienie silnika z drugą prędkością.	Włączona
T3 Krótkie naciśnięcie powo- duje uruchomienie silnika z trzecią prędkością		Stała
		Naciśnięcie na 2 sekundy. Aktywacja czwartej pręd- kości na 6 minut, po tym czasie prędkość powraca do wcześniej ustawionej. Dostosowana do obecno- ści bardzo intensywnych oparów z gotowania.
L Włączanie i wyłączanie oświetlenia.		-

Uwaga: Przycisk T1 wyłącza silnik, przechodząc zawsze przez pierwszą prędkość.

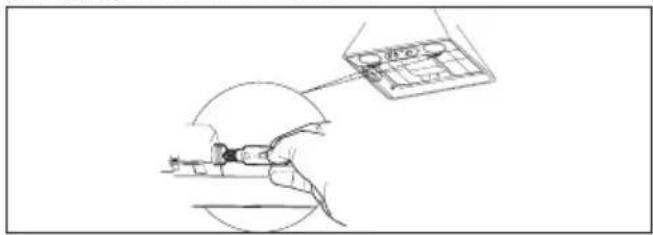

5. OŚWIETLENIE

Typ żarówki	Moc (W) Mocowanie Napięcie (V) Wymiary (mm) Kod ILCOS
	4 E14 220 – 240		107 x 37	DRBB/F-4-220-240-E14-35/100
