KT90MAS1NEC - Campana extractora BERTAZZONI - Manual de uso y guía de instrucciones gratis

Marca	Bertazzoni
Modelo	KT90MAS1NEC
Tipo de producto	Campana extractora
Ancho	90 cm
Distancia mínima entre la placa de cocción y la campana	650 mm (puede variar según las instrucciones de la placa de cocción)
Diámetro del conducto de salida	Mínimo 120 mm
Alimentación eléctrica	230 V ~ 50 Hz (verificar la placa de características)
Clase eléctrica	Clase I (conexión a tierra obligatoria)
Potencia del motor	Aproximadamente 250 W (estimación)
Número de velocidades	4 velocidades (incluyendo una temporizada de 6 minutos en velocidad 4)
Iluminación	Integrada (tipo no especificado, probablemente LED)
Tipo de filtro	Filtro de grasa (lavable) + filtro de carbón activo (reemplazable)
Frecuencia de limpieza de los filtros de grasa	Cada 2 meses (o más en uso intensivo) – lavable en lavavajillas
Frecuencia de reemplazo del filtro de carbón	Aproximadamente cada 4 meses (no lavable)
Material	Acero inoxidable (probable)
Peso aproximado	15 kg (estimación)
Instrucciones de seguridad	No flamear debajo de la campana, vigilar las freidoras, ventilación adecuada cuando se use simultáneamente con aparatos de gas
Uso previsto	Doméstico, eliminación de olores de cocina
Reparabilidad	Hacer reemplazar el cable de alimentación por un profesional autorizado

Preguntas frecuentes - KT90MAS1NEC BERTAZZONI

¿Cuál es la altura mínima de instalación de la campana sobre la cocina?

La distancia de seguridad mínima es de 650 mm. Sin embargo, si las instrucciones de la placa de cocción especifican una distancia mayor, esta prevalece.

¿Puedo usar la campana sin filtro de carbón?

Sí, si la campana está conectada a una salida exterior, el filtro de carbón no es necesario. En modo recirculación, es indispensable y debe reemplazarse regularmente.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa se limpian cada 2 meses (o más a menudo en uso intensivo). Se pueden lavar en lavavajillas o a mano con un detergente neutro.

¿Con qué frecuencia debo reemplazar el filtro de carbón?

El filtro de carbón activo debe reemplazarse aproximadamente cada 4 meses, o con mayor frecuencia si el uso es intensivo. No se puede lavar ni regenerar.

¿Qué hacer si el cable de alimentación está dañado?

No usar el aparato. Haga reemplazar el cable por el fabricante o un servicio técnico autorizado para evitar cualquier riesgo.

¿Puedo usar la campana al mismo tiempo que una cocina de gas?

Sí, pero asegúrese de que la habitación esté correctamente ventilada para evitar el retorno de los gases de combustión. La presión negativa no debe superar 0,04 mbar.

¿Cómo activar la velocidad turbo (4.ª velocidad)?

Presione la tecla T3 durante 2 segundos. La campana funcionará en 4.ª velocidad durante 6 minutos, luego volverá automáticamente a la velocidad anterior.

¿Por qué mi campana no enciende?

Verifique primero la alimentación eléctrica y el fusible. Si el problema persiste, contacte a un técnico autorizado.

¿Puedo instalar la campana yo mismo?

La instalación eléctrica y la conexión deben ser realizadas por un técnico competente de acuerdo con las normas vigentes.

¿Cómo apagar completamente el motor?

Presione la tecla T1 – apaga el motor pasando siempre por la primera velocidad antes de detenerse.

MANUAL DE USUARIO KT90MAS1NEC BERTAZZONI

CAMPANA - Manual de uso ES

1.INFORMACIÓN DE SEGURIDAD

i Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la insta-

lación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chime- nea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está

dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.

• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

- No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).

- No cocine en flambeado bajo la campana: podría producirse un incendio.

- Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peli-

gros que conlleva. Asegúrese o de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

• Supervise a los niños, asegurándose de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

- Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.

- Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).

- El símbolo ¿en el producto o en su embalaje indica que este producto no debe desechar-se como residuo doméstico

normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.
• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. LIMPIEZAYMANTENI- MIENTO

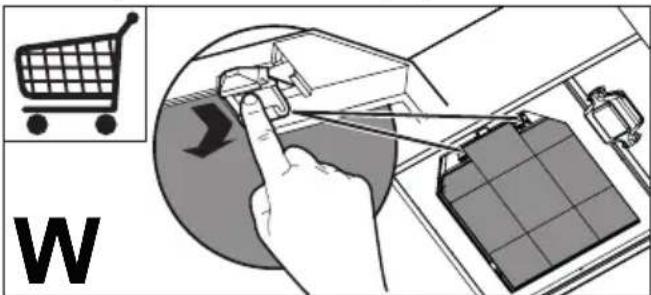

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

- Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

- Limpie la campana con un paño húmedo y un detergente líquido suave.

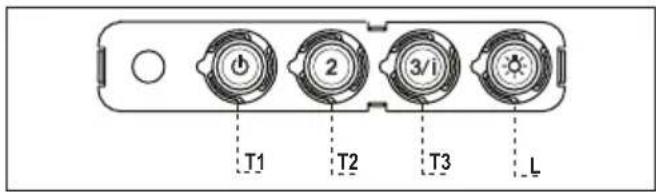

4. MANDOS

Tecla Funciones Led
T1 Enciende el motor a la primera velocidad		Encendido
T2 Enciende el motor a la segunda velocidad		Encendido
T3 Presionada brevemente enciende el motor a la tercera velocidad.		Fijo
L Enciende y apaga la instalación de iluminación.		-

Atención: La tecla T1 apaga el motor pasando siempre por la primera velocidad.

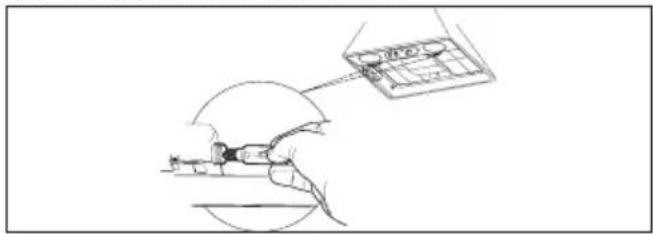

5. ILUMINACIÓN

Lámpara	Consumo de energía (W)	Casquillo Voltaje (V) Dimensión (mm)	Código ILCOS
	4 E14 220 –	240 107 x 37	DRBB/F-4-220-240-E14-35/100
