CBG52SX - Okap CANDY - Bezpłatna instrukcja obsługi

Rodzaj produktu	Okap do zabudowy
Marka	Candy
Model	CBG52SX
Wymiary otworu (szer. x głęb.)	490 x 250 mm
Minimalna odległość nad płytą grzewczą	60 cm
Maksymalna odległość nad płytą grzewczą	75 cm
Średnica przewodu wylotowego	150 mm
Typ silnika	Silnik elektryczny z wentylatorem odśrodkowym
Liczba prędkości	3 (niska, średnia, wysoka)
Rodzaj oświetlenia	LED
Moc oświetlenia	2 W (max. 220 V)
Rodzaj filtra tłuszczowego	Filtr nieprzywierający, zmywalny w zmywarce
Częstotliwość czyszczenia filtra tłuszczowego	Co miesiąc
Filtr węglowy (opcjonalny)	Tak, do pracy w obiegu zamkniętym
Częstotliwość wymiany filtra węglowego	Co najmniej raz w roku
Klasa elektryczna	Klasa I (obowiązkowe uziemienie)
Zalecany bezpiecznik	3 A
Kolory przewodów (L / N / Ziemia)	Brązowy (L) / Niebieski (N) / Zielono-żółty (Ziemia)
Przeznaczenie	Tylko do użytku domowego, nie do grilla ani użytku komercyjnego
Konserwacja obudowy	Miękka ściereczka z wodą z mydłem, bez środków ściernych
Utylizacja	Nie wyrzucać z odpadami domowymi, poddać recyklingowi zgodnie z dyrektywą WEEE

Często zadawane pytania - CBG52SX CANDY

Jaka jest zalecana wysokość montażu okapu Candy CBG52SX?

Okap należy zamontować w odległości 60-75 cm nad płytą grzewczą, aby zapewnić optymalną pracę.

Jak wyczyścić filtr tłuszczowy okapu?

Filtr tłuszczowy należy czyścić co miesiąc. Użyj detergentu domowego lub umyj go w zmywarce. Nie używaj szorstkiej gąbki.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co najmniej raz w roku, zwłaszcza jeśli okap jest często używany w trybie recyrkulacji.

Jak wymienić żarówkę LED w okapie?

Wyłącz i odłącz okap. Zdejmij pokrywę lampy (2 śruby), odkręć żarówkę LED i wymień ją na identyczną: LED 220 V, max. 2 W.

Co zrobić, jeśli okap mocno wibruje?

Sprawdź, czy silnik jest dobrze zamocowany, a okap prawidłowo zawieszony. Jeśli łopatka wentylatora jest uszkodzona, skontaktuj się z wykwalifikowanym technikiem.

Okap słabo zasysa, co sprawdzić?

Upewnij się, że odległość między okapem a płytą grzewczą wynosi od 65 do 75 cm. Wyczyść filtr tłuszczowy i sprawdź, czy żadna przeszkoda nie blokuje wylotu.

Czy muszę uziemić okap?

Tak, okap jest klasy I i musi być podłączony do uziemionego gniazdka. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem.

Czy mogę używać okapu z płytą gazową?

Tak, ale nigdy nie dopuszczaj do płomienia bezpośrednio pod okapem. Zapewnij dobrą wentylację pomieszczenia, jeśli okap i inne urządzenia gazowe działają jednocześnie.

Jak zamontować filtr węglowy?

Najpierw odczep filtr tłuszczowy (naciśnij zatrzask). Włóż filtr węglowy do okapu i obróć go zgodnie z ruchem wskazówek zegara, aż się zablokuje. Powtórz po drugiej stronie.

Co zrobić w przypadku awarii światła i silnika?

Sprawdź, czy okap jest podłączony i czy bezpiecznik nie jest wyłączony. Jeśli żarówka jest przepalona, wymień ją. Jeśli problem nie ustąpi, skontaktuj się z wykwalifikowanym technikiem.

INSTRUKCJA OBSŁUGI CBG52SX CANDY

Dziękujemy za wybranie naszego okapu kuchennego.

Niniejsza instrukcja obsługi zawiera wszystkie wymagane instrukcje dotyczące montażu, użytkowania i konserwacji urządzenia.

Aby zapewnić prawidłową i bezpieczną obsługę urządzenia, przed jego instalacją i użytkowaniem należy dokładnie zapoznać się z niniejszą instrukcją obsługi.

Okap wykonany jest z wysokiej jakości materiałów i cechuje się opływowym wzornictwem. Wyposażony w silnik elektryczny o dużej mocy i wentylator odśrodkowy, zapewnia również dużą siłę ssania, cichą pracę, filtr tłuszczu zapobiegający przywieraniu i łatwy montaż.

ŚRODKI OSTROŻNOŚCI

• Nigdy nie pozwalać dzieciom obsługiwać urządzenia.
• Okap kuchenny jest przeznaczony wyłącznie do użytku domowego, nie nadaje się do grillowania, punktu gastronomicznego z daniami pieczonymi i innych celów komercyjnych.
• Aby utrzymać okap kuchenny w dobrym stanie technicznym, należy regularnie czyścić okap i filtr.
• Oczyścić okap zgodnie z instrukcją obsługi i chronić urządzenie przed niebezpieczeństwem przypalenia. Jeżeli czyszczenie nie odbywa się zgodnie z instrukcjami, istnieje zagrożenie pożarowe.
• Zabrania się bezpośredniego pieczenia na kuchence gazowej.
• W kuchni należy zapewnić odpowiednią wentylację.
• Jeśli kabel zasilający ulegnie uszkodzeniu, dla bezpieczeństwa należy zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub osobom o podobnych kwalifikacjach.
• W przypadku gdy okapy nadkuchenne używane są

w tym samym czasie co urządzenia spalające gaz lub inne paliwa, musi być zapewniona odpowiednia wentylacja pomieszczenia;

- Nie wolno odprowadzać powietrza do przewodu kominowego wykorzystywanego do odprowadzania spalin z urządzeń spalających gazy lub inne paliwa;

- Należy zachować zgodność z przepisami dotyczącymi odprowadzania powietrza.

- Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia oraz przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych, a także osoby nieposiadające doświadczenia ani wiedzy, pod warunkiem że są one pod odpowiednim nadzorem lub zostały poinstruowane, jak bezpiecznie obsługiwać urządzenie i rozumieją związane z nim zagrożenia.

- Należy pilnować dzieci, aby nie bawiły się urządzeniem.

- Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

- Nie zbliżać płomienia do okapu nadkuchennego.

- OSTROŻNIE: Dostępne części mogą się silnie nagrzewać podczas używania z urządzeniem do gotowania.

- Ostrzeżenie musi znajdować się w tej samej części instrukcji, która zawiera szczegółowe informacje dotyczące sposobu montażu urządzenia.

Zagrożenie porażeniem prądem elektrycznym

• Urządzenie należy podłączać wyłącznie do odpowiednio uziemionego gniazdka. W razie wątpliwości należy skonsultować się z odpowiednio wykwalifikowanym technikiem.
• Nieprzestrzeganie tych instrukcji może spowodować śmierć, pożar lub porażenie prądem elektrycznym.

Lampa zastosowana w tym produkcie nie nadaje się do oświetlenia pomieszczenia.

Zadaniem tej lampy jest zapewnienie oświetlenia podczas użytkowania produktu.

Instalacja elektryczna

Cała instalacja musi być przeprowadzona przez kompetentną osobę lub wykwalifikowanego elektryka. Przed podłączeniem zasilania upewnij się, że napięcie odpowiada napięciu na tabliczce znamionowej.

Bezpośrednie połączenie

Urządzenie należy podłączyć bezpośrednio do sieci elektrycznej za pomocą wyłącznika wielobiegunowego o minimalnym otworze 3 mm pomiędzy stykami.

Instalator musi zapewnić prawidłowe połączenie elektryczne i zgodność ze schematem połączeń.

Kabel nie może być zgięty ani ściśnięty.

Regularnie sprawdzaj wtyczkę i przewód zasilający pod kątem uszkodzeń.

Jeśli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub zespół dostępny u producenta lub jego przedstawiciela serwisowego.

OSTRZEŻENIE: To urządzenie klasy I MUSI być uziemione.

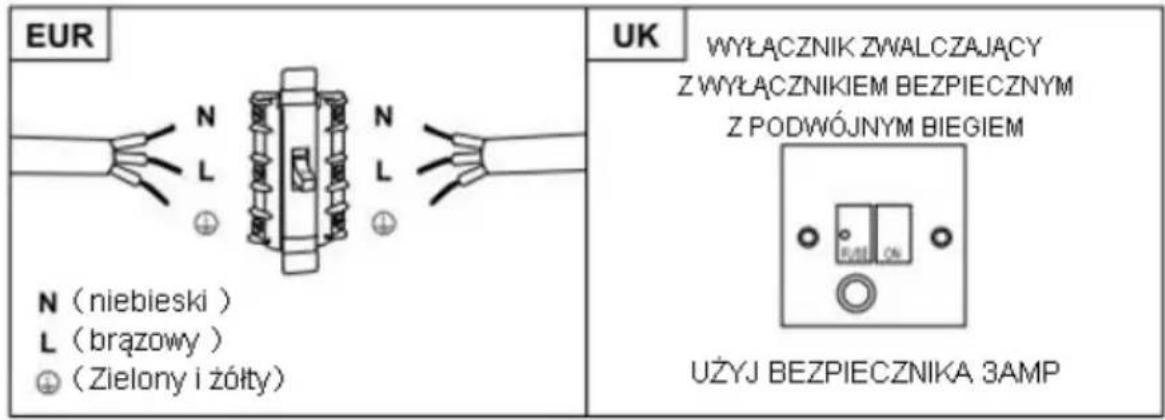

To urządzenie jest dostarczane z 3-żyłowym kablem sieciowym w kolorze jak następuje:

brązowy = L lub faza

niebieski = N lub neutralny

zielony i żółty = E lub uziemienie

Bezpiecznik musi mieć wartość 3 A.

Przygotowanie do montażu:

a. Jeśli dostępny jest wylot na zewnątrz, okap można połączyć przewodem odpływowym (emalia, aluminium, rura giętka lub materiał niepalny o średnicy wewnętrznej 150 mm) w sposób pokazany na poniższym rysunku.

b. Przed montażem należy wyłączyć urządzenie i odłączyć je od źródła zasilania.

c. Aby uzyskać optymalny efekt, okap należy umieścić w odległości 60-75 cm nad płaszczyzną gotowania.

Specyfikacje

- Typową metodą montażu okapu jest wbudowanie go w specjalnie do tego celu skonstruowaną szafkę naścienną lub sufitową.

- Za pomocą wyrzynarki wykonać wycięcie wymagane dla okapu nadkuchennego o wymiarach 490 × 250 mm.

• Upewnić się, że wycięcie znajduje się w odległości co najmniej 35 mm od krawędzi szafki.

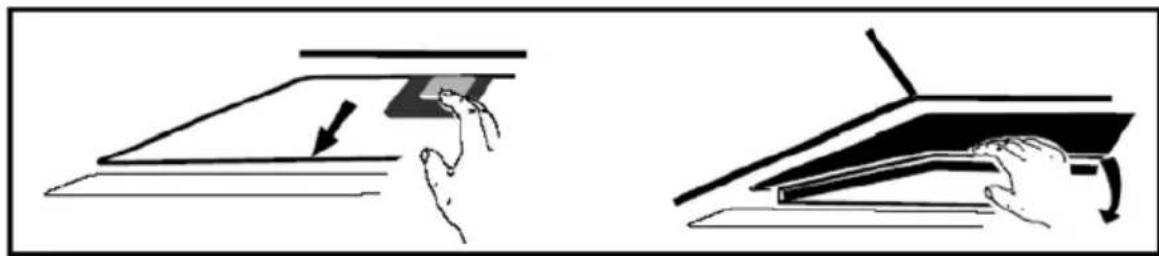

• Wymontować filtr tłuszczu i wykręcić 2 wkręty na panelu.
• Przykręcić okap do szafki za pomocą 8 wkrętów (w komplecie).
• Przymocować panel (wcześniej wymontowany) za pomocą 2 wkrętów.

Filtr z węglem aktywnym służy do neutralizowania zapachów.

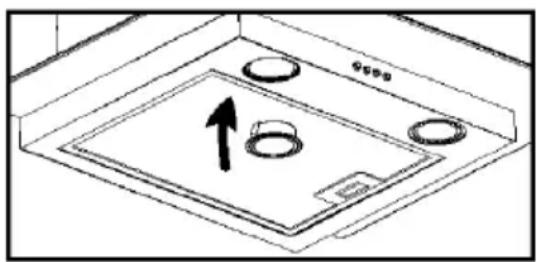

Aby zainstalować filtr z węglem aktywnym, należy najpierw wymontować filtr tłuszczu. Nacisnąć blokadę i pociągnąć w dół.

Włożyć filtr z węglem aktywnym do systemu i obrócić zgodnie z ruchem wskazówek zegara. Powtórzyć czynności z drugiej strony.

UWAGA:

○ Upewnić się, że filtr jest prawidłowo zamknięty. W przeciwnym razie może się obluzować i wywołać zagrożenie. ○ Po założeniu filtra z węglem aktywnym moc ssania będzie niższa.

OBSŁUGA

Przycisk Off 0

Jest używany do wyłączania wentylatora.

Przycisk niskiej prędkości

Służy do wentylacji kuchni. Odpowiedni do gotowania na wolnym ogniu i innych czynności wytwarzających niewielką ilość pary.

Przycisk średniej prędkości

Ta prędkość zasysania powietrza jest idealna do wentylacji przy standardowym gotowaniu.

Przycisk wysokiej prędkości

Jeżeli wydobywa się gęsty dym lub para, nacisnąć przycisk wysokiej prędkości, aby zapewnić skuteczną wentylację.

UWAGA: W przypadku jednokrotnego naciśnięcia przycisków niskiej/średniej/wysokiej prędkości, urządzenie będzie pracowało tylko z najwyższą prędkością.

Przycisk oświetlenia

KONSERWACJA

Przed czyszczeniem wyłączyć urządzenie i wyjąć wtyczkę z gniazdka.

I. Regularne czyszczenie

Używać miękkiej ściereczki zwilżonej ciepłą wodą z mydłem lub domowego środka czyszczącego. Nigdy nie używać do czyszczenia metalowych łopatek, materiałów ściernych ani sztywnej szczotki.

II. Comiesięczne czyszczenie filtra tłuszczu

WAŻNE: Czyszczenie filtra co miesiąc zapobiega ryzyku pożaru.

Filtr zbiera dym, parę i kurz, co bezpośrednio wpływa na sprawność okapu. Jeśli nie zostanie oczyszczony, resztki smaru (potencjalnie łatwopalne) nasycą filtr. Filtr należy oczyścić domowym detergentem.

III. Coroczne czyszczenie filtra z węglem aktywnym

Dotyczy WYŁĄCZNIE urządzenia instalowanego jako urządzenie recyrkulacyjne (bez odprowadzenia na zewnątrz). Filtr ten zatrzymuje nieprzyjemne zapachy i należy go wymieniać co najmniej raz w roku, w zależności od częstotliwości używania okapu.

III. Wymiana żarówki

1. Wyłączyć urządzenie i odłączyć zasilanie sieciowe.
2. Zdjąć obudowę lampy, wykręcając dwa wkręty.
3. Odkręcić lampę LED
4. Wymienić na ten sam typ i lampę

• Lampa LED (220 V, maks. 2 W).

Usterka	Przyczyna	Rozwiązanie
Żarówka włączona, ale wentylator nie działa	Łopatka wentylatora jest zaklinowana.	Wyłączyć urządzenie i powierzyć naprawę wyłącznie wykwalifikowanej osobie.
	Silnik jest uszkodzony.
Zarówno lampa, jak i wentylator nie działają	Przepalona żarówka.	Wymienić żarówkę na odpowiednik.
	Poluzowany przewód zasilający.	Ponownie prawidłowo włożyć do gniazdka.
Silne wibracje urządzenia	Łopatka wentylatora jest uszkodzona.	Wyłączyć urządzenie i powierzyć naprawę wyłącznie wykwalifikowanej osobie.
	Silnik wentylatora nie jest stabilnie przymocowany.	Wyłączyć urządzenie i powierzyć naprawę wyłącznie wykwalifikowanej osobie.
	Urządzenie nie jest prawidłowo podwieszone na wsporniku.	Wymontować urządzenie i sprawdzić czy wspornik znajduje się w prawidłowym położeniu.
Wydajność ssania nie jest wystarczająca	Zbyt duża odległość między urządzeniem i powierzchnią gotowania	Wyregulować odległość na 65-75 cm

OCHRONA ŚRODOWISKA

Zużytych produktów elektrycznych nie wolno wyrzucać do odpadów komunalnych. Należy je oddawać do dostępnych punktów recyklingu. Informacje o recyklingu można otrzymać w miejscowym urzędzie lub u sprzedawcy.

Urządzenie zostało oznaczone zgodnie z europejską dyrektywą 2012/19/UE dotyczącą zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłową utylizację urządzenia, pomagasz zapobiegać ewentualnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które w przeciwnym razie mogą wystąpić na skutek nieprawidłowego przetwarzania odpadów z niniejszego urządzenia.

Ten symbol na produkcie wskazuje, że produkt nie może być traktowany jak odpady z gospodarstwa domowego. Utylizację sprzętu elektrycznego i elektronicznego należy przeprowadzać zgodnie z lokalnymi przepisami ochrony środowiska dotyczącymi utylizacji odpadów.

W celu uzyskania bardziej szczegółowych informacji na temat przetwarzania, odzysku i recyklingu tego produktu należy skontaktować się z lokalnym urzędem miasta, służbą utylizacji odpadów domowych lub sklepem, w którym produkt został zakupiony.
