Produkto tipas	Įmontuojamas gartraukis
Prekės ženklas	Candy
Modelis	CBG52SX
Išpjovos matmenys (ilgis x gylis)	490 x 250 mm
Minimalus atstumas virš kaitlentės	60 cm
Maksimalus atstumas virš kaitlentės	75 cm
Ištraukimo ortakio skersmuo	150 mm
Variklio tipas	Elektrinis variklis su centrifuginiu ventiliatoriumi
Greičių skaičius	3 (žemas, vidutinis, aukštas)
Apšvietimo tipas	LED
Apšvietimo galia	2 W (maks. 220 V)
Riebalų filtro tipas	Lipnus filtras, plaunamas indaplovėje
Riebalų filtro valymo dažnumas	Kas mėnesį
Aktyvintos anglies filtras (pasirenkamas)	Taip, recirkuliaciniam veikimui
Aktyvintos anglies filtro keitimo dažnumas	Bent kartą per metus
Elektrinė klasė	I klasė (privalomas įžeminimas)
Rekomenduojamas saugiklis	3 A
Laidų spalvos (L / N / Žemė)	Ruda (L) / Mėlyna (N) / Žalia-geltona (Žemė)
Paskirtis	Tik buityje, ne barbekiu ar komerciniam naudojimui
Korpuso priežiūra	Minkšta šluoste su muiluotu vandeniu, nenaudoti abrazyvinių priemonių
Išmetimas	Neišmesti su buitinėmis atliekomis, perdirbti pagal EEĮ atliekų direktyvą

Dažnai užduodami klausimai - CBG52SX CANDY

Koks rekomenduojamas Candy CBG52SX gartraukio montavimo aukštis?

Gartraukis turi būti montuojamas 60–75 cm atstumu virš kaitlentės, kad veiktų optimaliai.

Kaip išvalyti gartraukio riebalų filtrą?

Riebalų filtrą reikia valyti kas mėnesį. Naudokite buitinį ploviklį arba plaukite indaplovėje. Nenaudokite abrazyvinių kempinių.

Kada reikia pakeisti aktyvintos anglies filtrą?

Aktyvintos anglies filtrą reikia keisti bent kartą per metus, ypač jei gartraukis dažnai naudojamas recirkuliaciniu režimu.

Kaip pakeisti gartraukio LED lemputę?

Išjunkite ir atjunkite gartraukį. Nuimkite lempos dangtelį (2 varžtai), atsukite LED lemputę ir pakeiskite ją identiška: LED 220 V, maks. 2 W.

Ką daryti, jei gartraukis stipriai vibruoja?

Patikrinkite, ar variklis tvirtai pritvirtintas ir ar gartraukis tinkamai pakabintas. Jei ventiliatoriaus mentė pažeista, kreipkitės į kvalifikuotą techniką.

Gartraukis blogai traukia, ką patikrinti?

Įsitikinkite, kad atstumas tarp gartraukio ir kaitlentės yra tarp 65 ir 75 cm. Išvalykite riebalų filtrą ir patikrinkite, ar nėra kliūčių, trukdančių ištraukimui.

Ar gartraukį būtina įžeminti?

Taip, gartraukis yra I klasės ir turi būti prijungtas prie įžeminto lizdo. Šios instrukcijos nesilaikymas gali sukelti elektros smūgio pavojų.

Ar galiu naudoti gartraukį su dujine kaitlente?

Taip, bet niekada nenaudokite tiesioginės liepsnos po gartraukiu. Užtikrinkite gerą patalpos vėdinimą, jei gartraukis ir kiti dujiniai prietaisai veikia vienu metu.

Kaip sumontuoti aktyvintos anglies filtrą?

Pirmiausia atjunkite riebalų filtrą (paspauskite užraktą). Įdėkite anglies filtrą į gartraukį ir pasukite pagal laikrodžio rodyklę, kol jis užsifiksuos. Pakartokite kitoje pusėje.

Ką daryti, jei sugenda šviesa ir variklis?

Patikrinkite, ar gartraukis prijungtas prie maitinimo ir ar neišdegė saugiklis. Jei lemputė perdegė, pakeiskite ją. Jei problema išlieka, kreipkitės į kvalifikuotą techniką.

NAUDOJIMO INSTRUKCIJA CBG52SX CANDY

Dėkojame, kad pasirinkote šį virtuvinį gartraukį.

Šioje naudojimo instrukcijoje rasite visus reikalingus nurodymus, susijusius su prietaiso įrengimu, naudojimu ir priežiūra.

Kad prietaisas veiktų tinkamai ir saugiai, prieš jį įrengdami ir naudodami atidžiai perskaitykite šį naudojimo vadovą.

Virtuvinis gartraukis pagamintas iš aukštos kokybės medžiagų ir yra supaprastinto dizaino. Sumontuotas didelės galios elektros variklis ir išcentrinis ventiliatorius užtikrina didelę siurbimo galią, taip pat veikdamas prietaisas skleidžia mažai triukšmo, filtras neaplimpa riebalais, o įrengiant prietaisą lengva surinkti.

SAUGOS PRIEMONĖS

• Prietaiso niekada neleiskite naudoti vaikams.
• Virtuvinis gartraukis yra skirtas naudoti tik namuose, nėra tinkamas naudoti su kepsninėmis, maistą kepančiose užkandinėse ir kitais komerciniais tikslais.
• Virtuvinis gartraukis ir jo filtras turi būti reguliariai valomi, kad būtų palaikoma gera darbinė būklė.
• Gartraukį valykite taip, kaip nurodyta naudojimo instrukcijoje, ir saugokite prietaisą nuo gaisro pavojaus. Jei valymas nebus atliktas pagal nurodymus, kyla gaisro pavojus.
• Jokiu būdu negaminkite maisto tiesiai ant dujinės viryklės.
• Palaikykite gerą oro srautą virtuvės patalpoje.
• Jei maitinimo laidas pažeistas, jį turi pakeisti gamintojas, jo techninės priežiūros atstovas arba panašios kvalifikacijos asmenys, kad būtų išvengta pavojaus.
• Gartraukį naudojant kartu su dujas ar kitą kurą deginančiais prietaisais, patalpa turi būti tinkamai vėdinama.
• Oro negalima išleisti į dūmtakį, kuris naudojamas dūmams iš prietaisų, kūrenančių dujas ar kitą kurą, šalinti.
• Turi būti laikomasi oro išmetimo taisyklių.
• Vaikai nuo 8 metų ir asmenys, kurių fiziniai, jutiminiai ar protiniai gebėjimai yra riboti arba kurie neturi patirties ir žinių, šį prietaisą gali naudoti, jei yra prižiūrimi arba jiems duoti nurodymai, kaip saugiai naudoti prietaisą, ir jie supranta su tuo susijusius pavojus.
• Prižiūrėkite vaikus, kad nežaistų su prietaisu.
• Vaikai be priežiūros negali valyti ir prižiūrėti šio prietaiso.
• Po gartraukiu negaminkite maisto flambiravimo būdu.
• ATSARGIAI: naudojant kartu su maisto gaminimo prietaisais, pasiekiamos dalys gali įkaisti.
• Įspėjimas turi būti toje pačioje instrukcijos dalyje, kurioje pateikiama išsami informacija apie įrangos montavimą.

Elektros smūgio pavojus

• Šį įrenginį junkite tik į tinkamai įžemintą lizdą. Jei kyla abejonių, pasitarkite su tinkamos kvalifikacijos inžinieriumi.
• Nesilaikant šių nurodymų, galimi mirtini ar sunkūs elektros smūgio sukeliami sužalojimai arba gaisras.

Šiame gaminyje naudojama lemputė nėra tinkama patalpai apšviesti.

Šios lemputės paskirtis – teikti apšvietimą naudojant gaminį.

Elektros instaliacija

Visus instaliacijos darbus turi atlikti kompetentingas asmuo arba kvalifikuotas elektrikas. Prieš prijungdami maitinimo šaltinį įsitikinkite, kad tinklo įtampa atitinka įtampą, nurodytą techninių duomenų lentelėje.

Tiesioginis prijungimas

Prietaisas prie elektros tinklo turi būti jungiamas tiesiogiai, naudojant universalų saugiklį su mažiausiai 3 mm tarpu tarp kontaktų.

Montuotojas turi pasirūpinti tinkama elektros jungtimi ir kad ji atitiktų laidų išvedžiojimo schemą.

Kabelio negalima sulenkti arba suspausti.

Reguliariai tikrinkite, ar nepažeistas maitinimo kištukas ir laidas.

Jei maitinimo laidas pažeistas, jį reikia pakeisti specialiu laidu arba mazgu, įsigyjamu iš gamintojo arba jo techninės priežiūros atstovo.

ĮSPĖJIMAS: tai I klasės prietaisas, todėl jį REIKIA įžeminti.

Šis prietaisas tiekiamas su 3 gyslų maitinimo kabeliu, kuriam būdingos toliau nurodytos spalvos:

Ruda – L arba įtampingasis

Mėlyna – N arba neutralus

Žalia ir geltona – E arba įžeminimas

Saugiklio vardinė srovė turi būti 3 A.

Paruošimas įrengti

a. Jei jūsų ortakis išvestas į lauką, virtuvinį gartraukį galima prijungti, kaip parodyta toliau pateiktame paveikslėlyje, naudojant ištraukimo kanalą (lankstų emaliu padengtą nedegios medžiagos aliumininį vamzdį, kurio vidinis skersmuo – 150 mm).

b. Prieš įrengdami prietaisą, jį išjunkite ir ištraukite iš elektros lizdo.

c. Siekiant geriausio rezultato, virtuvinį gartraukį reikia įrengti 60–75 cm atstumu virš maisto ruošimo plokštumos.

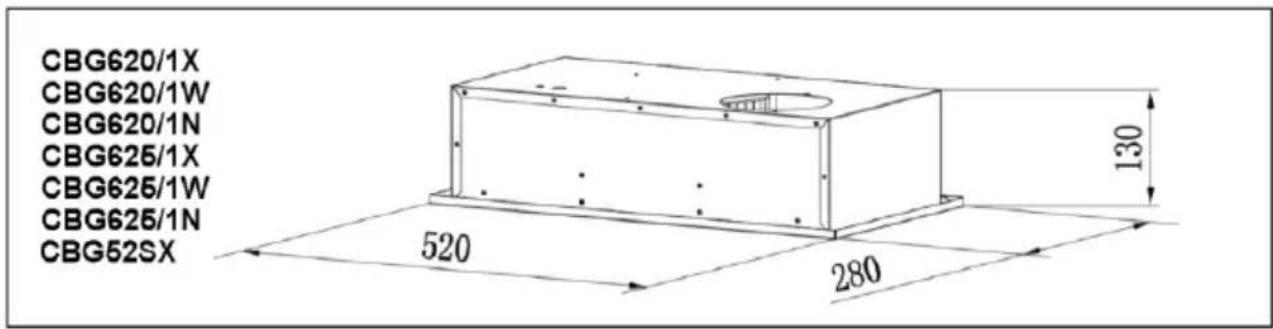

Specifikacijos

• Gartraukis paprastai montuojamas viršutinėje / sieninėje spintelėje. – Siaurapjūkliu išpjaukite gartraukiui reikalingą išpjovą, pvz., 490 × 250 mm. – Išpjova turi būti bent 35 mm atstumu nuo spintelės krašto. – Atskirkite riebalų filtrą ir iš skydelio išsukite 2 sraigtus. – Prisukite gartraukį prie spintelės, naudodami 8 sraigtus (yra komplekte). – Vėl pritvirtinkite skydelį 2 sraigtais (išsuktais anksčiau).

Kvapams sulaikyti galima naudoti aktyviosios anglies filtrą.

Norint įdėti aktyviosios anglies filtrą, pirmiausia reikia atskirti riebalų filtrą.

Paspauskite užraktą ir patraukite žemyn.

Uždėkite aktyviosios anglies filtrą ant prietaiso ir pasukite pagal laikrodžio rodyklę. Tą patį atlikite kitoje pusėje.

– Įsitikinkite, kad filtras tvirtai užfiksuotas. Priešingu atveju jis atsilaisvins ir sukels pavojų.

o Sumontavus aktyviosios anglies filtrą, traukimo galia sumažės.

NAUDOJIMAS

Jis naudojamas ventiliatoriui išjungti.

Mažo greičio mygtukas

Jis naudojamas virtuvei vėdinti. Mygtuką tinka naudoti virinant ant lėtos ugnies ir kai gaminant maistą garų nėra daug.

Vidutinio greičio mygtukas

Oro srauto greitis puikiai tinka vėdinimo reikmėms įprastai gaminant maistą.

Didelio greičio mygtukas

Susidarius dideliam dūmų ar garų tankiui, paspauskite didelio greičio mygtuką, kad užtikrintumėte veiksmingiausią vėdinimą.

PASTABA. Jei tuo pačiu metu paspaudžiami mažo / vidutinio / didelio greičio mygtukai, prietaisas veiks tik didžiausiu greičiu.

Apšvietimo mygtukas

PRIEŽIŪRA

Prieš valydami prietaisą išjunkite ir ištraukite kištuką iš lizdo.

I. Reguliariai atliekami valymo darbai

Valykite minkšta šluoste, sudrėkinta drungnu, šiek tiek muilinu vandeniu arba buitine valymo priemone. Prietaisui valyti niekada nenaudokite metalinių šveistukų, cheminių, abrazyvinių medžiagų ar kietų šepečių.

II. Kasmėnesiniai riebalų filtro valymo darbai

BŪTINA. Filtrą valykite kas mėnesį, kad išvengtumėte gaisro pavojaus.

Filtras surenka riebalus, dūmus ir dulkes, todėl tiesiogiai veikia virtuvinio gartraukio veikimo efektyvumą. Neišvalyti riebalų likučiai (galimai degūs) užkimš filtrą. Filtrą valykite buitine valymo priemone.

III. Kasmetiniai aktyviosios anglies filtro valymo darbai

Taikoma TIK tokiam įrenginiui, kuris įrengtas kaip recirkuliacijos įrenginys (vėdinimas nėra išvestas į lauką). Šis filtras sulaiko kvapus ir turi būti pakeistas bent kartą per metus, atsižvelgiant į tai, kaip dažnai naudojamas gartraukis.

III. Lemputės keitimas

1. Išjunkite prietaisą ir ištraukite kištuką.
2. Atskirkite lemputės gaubtą atsukdami 2 sraigtus.
3. Išsukite LED lemputę.
4. Pakeiskite to paties tipo lempute.

- LED lemputė (maks. 220 V, 2 W).

Gedimas	Priežastis	Sprendimas
Apšvietimas veikia,ventiliatorius – ne.	Užstrigo ventiliatoriaus mentė.	Išjunkite prietaisą ir pasirūpinkite,kad jį suremontuotų kvalifikuotas techninės priežiūros specialistas.
	Pažeistas variklis.
Neveikia nei lemputė,nei ventilatorius.	Perdegė lemputė.	Pakeiskite lemputę tinkamos klasės lempute.
	Atsilaisvinęs maitinimo laidas.	Vėl jjunkite į maitinimo šaltinį.
Prietaisas stipriai vibruoja.	Pažeista ventiliatoriaus mentė.	Išjunkite prietaisą ir pasirūpinkite,kad jį suremontuotų kvalifikuotas techninės priežiūros specialistas.
	Silpnai pritvirtintasventiliatoriaus variklis.	Išjunkite prietaisą ir pasirūpinkite,kad jį suremontuotų kvalifikuotas techninės priežiūros specialistas.
	Prietaisas netinkamai pakabintas ant laikiklio.	Atskirkite prietaisą ir patikrinkite,ar laikiklis yra tinkamoje vietoje.
Prastas traukimo našumas.	Per didelis atstumas tarp prietaiso ir maisto ruošimo plokštumos.	Iš naujo sureguliuokite atstumą iki 65–75 cm.

APLINKOS APSAUGA

Elektros gaminių atliekų negalima išmesti kartu su buitinėmis atliekomis. Atiduokite jas perdirbti, jei yra tam skirta infrastruktūra. Patarimų dėl perdirbimo teiraukitės vietos valdžios institucijos arba pardavėjo.

Šis prietaisas paženklintas pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų (EEJA).

Užtikrindami tinkamą šio gaminio šalinimą, padėsite išvengti galimų neigiamų pasekmių aplinkai ir žmonių sveikatai, kurių galėtų sukelti netinkamas šio gaminio šalinimas.

Šis simbolis ant gaminio rodo, kad gaminys negali būti šalinamas kartu su buitinėmis atliekomis. Jį reikia pristatyti į atitinkamą surinkimo punktą elektros ir elektroninės įrangos perdirbimui.

Išmetimas turi būti atliekamas laikantis vietinių aplinkosaugos taisyklių dėl atliekų šalinimo.

Norėdami gauti daugiau informacijos apie šio gaminio atliekų tvarkymą, antrinį naudojimą ir perdirbimą, kreipkitės į vietos savivaldybę, buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje įsigijote gaminį.
