CBG52SX - Izvadsistēma CANDY - Bezmaksas lietošanas instrukcija

Produkta veids	Iebūvējamais tvaika nosūcējs
Zīmols	Candy
Modelis	CBG52SX
Izgriezuma izmēri (G x D)	490 x 250 mm
Minimālais attālums virs plīts virsmas	60 cm
Maksimālais attālums virs plīts virsmas	75 cm
Izplūdes caurules diametrs	150 mm
Motora tips	Elektromotors ar centrbēdzes ventilatoru
Ātrumu skaits	3 (zems, vidējs, augsts)
Apgaismojuma tips	LED
Apgaismojuma jauda	2 W (max. 220 V)
Tauku filtra tips	Pretlipīgs filtrs, mazgājams trauku mazgājamā mašīnā
Tauku filtra tīrīšanas biežums	Katru mēnesi
Aktīvās ogles filtrs (pēc izvēles)	Jā, recirkulācijas režīmam
Aktīvās ogles filtra nomaiņas biežums	Vismaz reizi gadā
Elektriskā klase	I klase (obligāta zemēšana)
Ieteicamais drošinātājs	3 A
Vadu krāsas (L / N / Zeme)	Brūns (L) / Zils (N) / Zaļš-dzeltens (Zeme)
Paredzētais lietojums	Tikai mājsaimniecībai, nevis bārbekjū vai komerciālai lietošanai
Korpusa apkope	Mīksta drāna ar ziepjūdeni, bez abrazīviem līdzekļiem
Atbrīvošanās	Neizmest kopā ar sadzīves atkritumiem, pārstrādāt saskaņā ar WEEE direktīvu

Bieži uzdotie jautājumi - CBG52SX CANDY

Kāds ir ieteicamais uzstādīšanas augstums Candy CBG52SX tvaika nosūcējam?

Tvaika nosūcējs jāuzstāda 60 līdz 75 cm attālumā virs plīts virsmas optimālai darbībai.

Kā tīrīt tvaika nosūcēja tauku filtru?

Tauku filtrs jātīra katru mēnesi. Izmantojiet sadzīves mazgāšanas līdzekli vai mazgājiet to trauku mazgājamā mašīnā. Neizmantojiet abrazīvu sūkli.

Kad jāmaina aktīvās ogles filtrs?

Aktīvās ogles filtrs jāmaina vismaz reizi gadā, īpaši, ja tvaika nosūcējs bieži tiek izmantots recirkulācijas režīmā.

Kā nomainīt tvaika nosūcēja LED spuldzi?

Izslēdziet un atvienojiet tvaika nosūcēju. Noņemiet lampas pārsegu (2 skrūves), atskrūvējiet LED spuldzi un nomainiet to ar identisku spuldzi: LED 220 V, maks. 2 W.

Ko darīt, ja tvaika nosūcējs stipri vibrē?

Pārbaudiet, vai motors ir labi piestiprināts un tvaika nosūcējs pareizi piekārts. Ja ventilatora lāpstiņa ir bojāta, sazinieties ar kvalificētu tehniķi.

Tvaika nosūcējs slikti sūc, ko pārbaudīt?

Pārliecinieties, ka attālums starp tvaika nosūcēju un plīti ir no 65 līdz 75 cm. Iztīriet tauku filtru un pārbaudiet, vai nekas neaizsprosto izplūdes atveri.

Vai man ir jāzemē tvaika nosūcējs?

Jā, tvaika nosūcējs ir I klases un jāpievieno zemētai rozetei. Šīs instrukcijas neievērošana rada elektrošoka risku.

Vai es varu izmantot tvaika nosūcēju ar gāzes plīti?

Jā, bet nekad neveiciet tiešu liesmu zem tvaika nosūcēja. Nodrošiniet labu telpas ventilāciju, ja tvaika nosūcējs un citas gāzes iekārtas darbojas vienlaicīgi.

Kā uzstādīt aktīvās ogles filtru?

Vispirms atvienojiet tauku filtru (nospiediet fiksatoru). Ievietojiet aktīvās ogles filtru tvaika nosūcējā un pagrieziet to pulksteņrādītāja virzienā, līdz tas nofiksējas. Atkārtojiet otrā pusē.

Ko darīt, ja nedarbojas gaisma un motors?

Pārbaudiet, vai tvaika nosūcējs ir pievienots un vai drošinātājs nav izdedzis. Ja lampa ir izdegusi, nomainiet to. Ja problēma joprojām pastāv, sazinieties ar kvalificētu tehniķi.

LIETOŠANAS INSTRUKCIJA CBG52SX CANDY

Paldies, ka izvēlējāties šo tvaika nosūcēju.

Šī lietošanas instrukcija ir paredzēta, lai sniegtu visus nepieciešamos norādījumus saistībā ar ierīces uzstādīšanu, lietošanu un apkopi. Lai pareizi un droši darbinātu ierīci, pirms uzstādīšanas un lietošanas uzmanīgi izlasiet šo lietošanas pamācību.

Tvaika nosūcēja ražošanā ir izmantoti augstas kvalitātes materiāli, un tas ir izgatavots ar racionalizētu dizainu. Tas ir aprīkots ar jaudīgu elektromotoru un centrbēdzes ventilatoru, lai nodrošinātu arī spēcīgu sūkšanas jaudu, zemu trokšņa līmeni, nelīpošu tauku filtru un vieglu montāžu.

DROŠĪBAS PASĀKUMI

• Nekad neļaujiet bērniem darbināt ierīci.
• Tvaika nosūcējs ir paredzēts lietošanai tikai mājās, un nav piemērots grilēta ēdiena, cepešu tirdzniecībai un citiem komerciāliem mērķiem.
• Plīts tvaika nosūcējs un tā filtrs ir regulāri jātīra, lai to uzturētu labā darba stāvoklī.
• Notīriet tvaika nosūcēju saskaņā ar lietošanas instrukciju un sargājiet ierīci no aizdegšanās riska. Pastāv ugunsbīstamība, ja tīrīšana netiek veikta saskaņā ar norādījumiem.
• Aizliegta tieša cepšana uz gāzes plīts.
• Lūdzu, uzturiet virtuves telpā labu konvekciju.
• Lai izvairītos no apdraudējuma, bojātu elektropadeves vadu drīkst nomainīt ražotājs, viņa klientu apkalpošanas dienesta pārstāvis vai cita līdzīgas kvalifikācijas persona.
• Telpā jānodrošina pietiekama ventilācija, ja tvaika nosūcēju izmanto vienlaicīgi ar ierīcēm, kurās dedzina gāzi vai citu kurināmo.

- gaisu nedrīkst izvadīt dūmvadā, ko izmanto dūmu izvadīšanai no ierīcēm, kurās dedzina gāzi vai citu kurināmo.

- Jāievēro noteikumi par gaisa novadīšanu.

- Šo ierīci drīkst lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskām, sensorām vai garīgām spējām vai bez pieredzes un zināšanām, ja vien tās tiek uzraudzītas vai tām ir sniegti norādījumi par ierīces lietošanu drošā veidā un tās saprot ar to saistītos riskus.

- Bērni ir jāuzrauga, lai nodrošinātu, ka viņi nerotaļājas ar ierīci.

- Bērni nedrīkst veikt ierīces tīrīšanu un apkopi bez uzraudzības.

- Zem tvaika nosūcēja nedrīkst būt atklāta liesma.

- UZMANĪBU! Pieejamās daļas var sakarst, ja tās izmanto kopā ar ēdiena gatavošanas ierīcēm.

- Brīdinājumam jābūt tajā pašā instrukciju daļā, kas satur informāciju par aprīkojuma uzstādīšanu.

Elektriskās strāvas trieciena risks

• Pieslēdziet šo ierīci tikai pareizi iezemētai kontaktligzdai. Šaubu gadījumā konsultējieties ar atbilstoši kvalificētu inženieri.
• Šo norādījumu neievērošana var izraisīt nāvi, aizdegšanos vai elektriskās strāvas triecienu.

Šajā produktā izmantotā lampa nav piemērota telpas apgaismošanai.

Šīs lampas mērķis ir nodrošināt produkta lietošanas apgaismojumu.

Elektroinstalācija

Uzstādīšana jāveic kompetentai personai vai kvalificētam elektriķim. Pirms strāvas padeves pievienošanas pārbaudiet, vai tīkla spriegums atbilst datu plāksnītē norādītajam.

Tiešais savienojums

Ierīce ir jāpievieno tieši elektrotīklam, izmantojot daudzpolu slēdzi ar vismaz 3 mm atveri starp kontaktiem.

Uzstādītājam jāpārliecinās, vai ir izveidots pareizs elektrības savienojums un tas atbilst elektroinstalācijas shēmai.

Kabelis nedrīkst būt saliekts vai saspiests.

Regulāri pārbaudiet, vai kontaktdakša un strāvas vads nav bojāts. Ja strāvas vads ir bojāts, tas jānomaina ar speciālu vadu vai komplektu, kas ir pieejams no ražotāja vai tā servisa pārstāvja.

BRĪDINĀJUMS. Šī ir I klases ierīce, kurai JĀBŪT iezemētai.

Šī ierīce ir aprīkota ar 3 dzīslu elektrotīkla kabeli, kas iekrāsots šādi: Brūns = L vai Live.

Drošinātāja nepieciešamā nominālā strāva ir 3 ampēri.

Sagatavojieties uzstādīšanai:

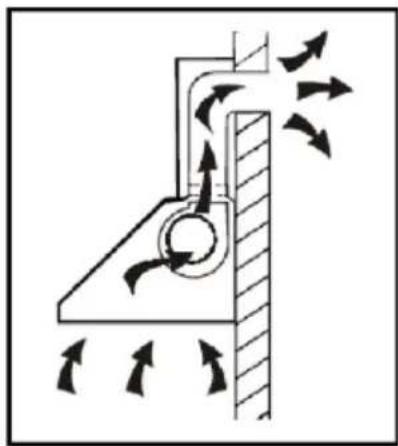

a. Ja jums ir izeja uz āru, plīts tvaika nosūcēju var pievienot, kā parādīts attēlā, izmantojot ekstrakcijas kanālu (emaljas, alumīnija, elastīga caurule no nedegoša materiāla ar 150 mm iekšējo diametru).

b. Pirms uzstādīšanas izslēdziet ierīci un atvienojiet to no kontaktligzdas.

c. Lai panāktu vislabāko efektu, tvaika nosūcējs jānovieto 60–75 cm attālumā virs gatavošanas plaknes.

Specifikācijas

- Šī tvaika nosūcēja tipiskā uzstādīšanas metode ir iebūvēšana augšējā/sienas skapī.

– Izmantojot finierzāgi, izveidojiet nepieciešamo izgriezumu savam tvaika nosūcējam, kā 490 x 250 mm.

– Nodrošiniet, lai izgriezums būtu vismaz 35 mm atstatumā no skapīša malas. – Iznemiet tauku filtru un izskrūvējiet 2 skrūves uz paneļa. – Ieskrūvējiet tvaika nosūcēju skapī, izmantojot 8 skrūves (iekļautas komplektā). – Piestipriniet paneli ar 2 skrūvēm (iepriekš izskrūvētajām).

Lai aizturētu smakas, var izmantot aktivētās ogles filtru.

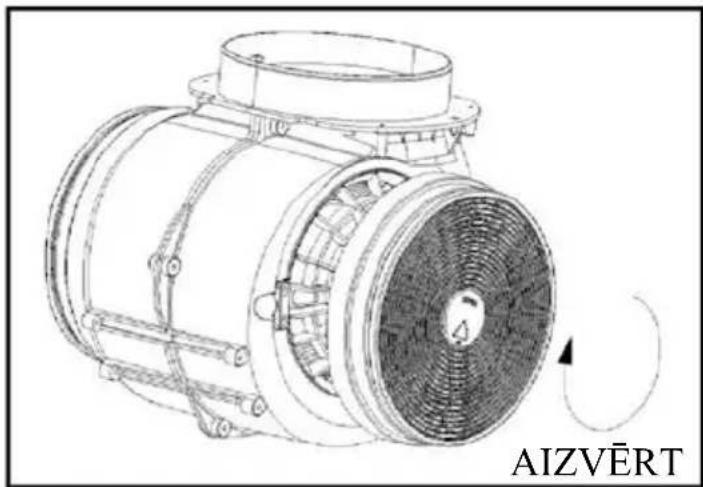

Lai uzstādītu aktivētās ogles filtru, vispirms atvienojiet tauku filtru. Nospiediet fiksatoru un pavelciet to uz leju.

lespraudiet aktivētās ogles filtru ierīcē un pagrieziet to pulksteņrādītāja kustības virzienā. Atkārtojiet to pašu otrā pusē.

Pārliecinieties, vai filtrs ir droši fiksēts. Pretējā gadījumā tas var kļūt vaļīgs un izraisīt bīstamību.

Kad ir pievienots aktivētās ogles filtrs, sūkšanas jauda ir zemāka.

DARBĪBA

Izslēgšanas poga 0

Izmanto ventilatora izslēgšanai.

Maza ātruma poga 1

Izmanto ventilācijai virtuvē. Piemērots vārīšanai un gatavošanai, kas nerada lielu tvaiku.

Vidēja ātruma poga 2

Gaisa plūsmas ātrums ir ideāli piemērots ventilācijai standarta gatavošanas laikā.

Liela ātruma poga 3

Ja veidojas liels dūmu vai tvaika blīvums, nospiediet ātrgaitas pogu, lai nodrošinātu visefektīvāko ventilāciju.

PIEZĪME. Ja vienlaicīgi nospiež zema/vidēja/augsta ātruma pogas, ierīce darbojas tikai ar lielāko ātrumu.

Gaismas poga

APKOPE

Pirms tīrīšanas izslēdziet ierīci un atslēdziet kontaktdakšu.

I. Regulārā tīrīšana

Izmantojiet mīkstu drānu, kas samitrināta ar nedaudz ziepjainu ūdeni vai sadzīves tīrīšanas līdzekli. Ierīces tīrīšanai nekad neizmantojiet metāla spilventiņus, ķimikālijas, abrazīvu materiālu vai stingru birsti.

II. Tauku filtra ikmēneša tīrīšana

BŪTISKI: iztīriet filtru katru mēnesi, lai novērstu aizdegšanās risku.

Filtrs savāc taukus, dūmus un putekļus, tātad tiešā veidā ietekmē tvaika nosūcēja efektivitāti. Ja tauku paliekas (potenciāli uzliesmojošas) netiek notīrītas, tās piesātina filtru. Notīriet tās ar sadzīves tīrīšanas līdzekli.

III. Aktivētās ogles filtra ikgadējā tīrīšana

Attiecas TIKAI uz ierīci, kas ir uzstādīta kā recirkulācijas ierīce (bez ventilācijas uz ārpusi). Šis filtrs aiztur smakas, un tas ir jānomaina vismaz vienreiz gadā atkarībā no tā, cik bieži tiek izmantots tvaika nosūcējs.

IV. Spuldzes nomaiņa

1. Izslēdziet ierīci un atvienojiet to no kontaktligzdas.
2. Noņemiet lampas pārsegu, atskrūvējot divas skrūves.
3. Atskrūvējiet gaismas diožu lampu
4. Aizstājiet to ar tāda paša veida lampu

● Gaismas diožu lampa (220 V maks., 2 W).

Klūme	Cēlonis	Risinājums
Deg gaisma,bet ventilatorsnedarbojas	lesprūdusi ventilatoralāpstiņa.	Izslēdziet ierīci un gādājiet,lai remontu veiktu tikai kvalificētsservisa personāls.
	Bojāts motors.
Nedarbojasne apgaismo-jums,ne ventilators.	deg spuldzīte.	Nomainiet spuldzi ar pareiziemparametriem.
	Vaļīgs strāvas vads.	Vēlreiz pievienojiet strāvas avotam.
Nopietnaiekārtas vibrācija	Bojāta ventilatoralāpstiņa.	Izslēdziet ierīci un gādājiet,lai remontu veiktu tikai kvalificētsservisa personāls.
	Ventilatora motors navcieši nostiprināts.	Izslēdziet ierīci un gādājiet,lai remontu veiktu tikai kvalificētsservisa personāls.
	lekārta nav pareiziuzkarināta uz kronšteina.	Noņemiet ierīci un pārbaudiet,vai kronšteins ir pareizā vietā.
Nepietiekamasūkšanasveiktspēja	Pārāk liels atstatumsstarp ierīci ungatavošanas plakni	Atkārtoti noregulējiet attālumulīdz 65-75 cm

VIDES AIZSARDZĪBA

Elektropreču atkritumus nedrīkst izmest kopā ar sadzīves atkritumiem. Lūdzu, nododiet pārstrādei, ja ir atbilstoša iestāde. Konsultējieties ar vietējo pašvaldību vai mazumtirgotāju par pārstrādi.

Šī ierīce ir marķēta saskaņā ar Eiropas direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA).

Nodrošinot šī izstrādājuma pareizu utilizāciju, jūs palīdzat novērst iespējamo negatīvo ietekmi uz vidi un cilvēku veselību, ko citādi var izraisīt nepareiza rīcība ar šo izstrādājumu.

Šis simbols uz izstrādājuma norāda, ka šo izstrādājumu nedrīkst izmest ar sadzīves atkritumiem. Tā vietā tas jānodod attiecīgajā savākšanas punktā elektrisko un elektronisko iekārtu pārstrādei.

Utilizācija jāveic saskaņā ar vietējiem vides noteikumiem par atkritumu utilizāciju.

Lai iegūtu sīkāku informāciju par šī izstrādājuma pārstrādi, lūdzu, sazinieties ar vietējo pašvaldību, sadzīves atkritumu utilizācijas dienestu vai veikalu, kurā iegādājāties izstrādājumu.
