CCE117/1X - Okap CANDY - Bezpłatna instrukcja obsługi

Typ produktu	Okap ścienny lub do zabudowy
Marka	Candy
Model	CCE117/1X
Szerokość	60 cm
Głębokość	50 cm
Wysokość (minimalna)	60 cm
Masa netto	12 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Maksymalna moc ssania	320 m³/h
Liczba prędkości	3 prędkości + intensywna
Oświetlenie	2 żarówki LED (2 x 3 W)
Filtry tłuszczowe	Filtry metalowe zmywalne w zmywarce
Filtr węglowy	Opcjonalny, do wymiany co 3-6 miesięcy
Tryb odprowadzania	Odprowadzenie na zewnątrz lub recyrkulacja (z zestawem węglowym)
Poziom hałasu	55-65 dB(A) w zależności od prędkości
Sterowanie	Mechaniczne przyciski
Automatyczne wyłączanie	Nie
Wskaźnik naprawialności	6/10
Dostępne części zamienne	Filtry, żarówki, silnik, przełącznik
Gwarancja producenta	2 lata

Często zadawane pytania - CCE117/1X CANDY

Jak zainstalować okap Candy CCE117/1X ?

Instalacja powinna być wykonana przez profesjonalistę. Upewnij się, że okap jest solidnie przymocowany do ściany na minimalnej wysokości 65 cm nad kuchenką elektryczną lub 75 cm nad gazową. Podłącz przewód odprowadzający na zewnątrz lub zainstaluj zestaw do recyrkulacji z filtrem węglowym.

Jak czyścić filtry tłuszczowe?

Filtry metalowe można myć w zmywarce w temperaturze 65°C lub ręcznie w ciepłej wodzie z mydłem. Pozostaw do całkowitego wyschnięcia przed ponownym założeniem. Zaleca się czyszczenie co miesiąc.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co 3 do 6 miesięcy w zależności od użytkowania. Nie nadaje się do mycia. W niektórych modelach może zapalić się kontrolka nasycenia.

Jak wymienić żarówkę LED?

Odłącz urządzenie. Otwórz klosz oświetlenia, odepnij uszkodzoną żarówkę i wymień na nową tego samego typu (2 x 3 W, trzonek G4). Zamknij klosz.

Okap hałasuje, czy to normalne?

Poziom hałasu 55-65 dB jest normalny w zależności od prędkości. Jeśli hałas jest nienormalny, sprawdź, czy filtry są czyste i czy przewód nie jest zatkany. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak ustawić prędkość ssania?

Użyj przycisków na panelu przednim: naciśnij przycisk 1 dla małej prędkości, 2 dla średniej, 3 dla wysokiej, a przycisk Intensywny dla tymczasowego maksymalnego ssania.

Czy mogę używać okapu w trybie recyrkulacji?

Tak, okap działa w trybie recyrkulacji z filtrem węglowym (sprzedawanym osobno). W tym przypadku powietrze jest filtrowane i zwracane do pomieszczenia.

Jak dostać się do silnika w celu czyszczenia?

Odłącz urządzenie. Zdejmij filtry tłuszczowe, następnie odkręć osłonę silnika. Odkurz kurz odkurzaczem z miękką szczotką. Nie demontuj samodzielnie silnika.

Co zrobić, jeśli okap nie włącza się?

Sprawdź, czy gniazdko jest pod napięciem i czy bezpiecznik nie jest wyłączony. Jeśli problem dotyczy przełącznika lub okablowania, wezwij technika.

Gdzie znaleźć części zamienne lub serwis?

Możesz zamówić części (filtry, żarówki) na oficjalnej stronie Candy lub u autoryzowanych sprzedawców. Serwis Candy jest dostępny telefonicznie lub e-mailowo. Zachowaj dowód zakupu na potrzeby gwarancji.

INSTRUKCJA OBSŁUGI CCE117/1X CANDY

Dziękujemy za wybranie naszego okapu.

Niniejsza instrukcja zawiera wszelkie informacje dotyczące montażu, użytkowania i obsługi urządzenia.

Proszę dokładnie zapoznać się z treścią instrukcji przed przystąpieniem do montażu i użytkowania okapu, co zapewni bezpieczną i prawidłową jego eksploatację.

Okap wykonany jest z materiałów wysokiej jakości, odznacza się nowoczesnym wyglądem i prostotą montażu. Wyposażony jest w wydajny silnik zapewniający odpowiednie parametry wentylacji i niski poziom hałasu oraz w filtr tłuszczowy.

CE

Poprzez umieszczenie oznakowania na produkcie, oświadczamy, na własną odpowiedzialność, zgodność z wszystkimi wymogami bezpieczeństwa europejskiego, zdrowia i ochrony środowiska określonymi w przepisach dla tego produktu.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Dzieci nie mogą obsługiwać urządzenia.

Okap przeznaczony jest wyłącznie do użytku domowego. Nie nadaje się do grilla, rożna ani jakichkolwiek zastosowań komercyjnych.

Okap oraz filtry muszą być regularnie czyszczone tak, aby zachować ich dobre właściwości użytkowe.

Okap należy czyścić zgodnie z instrukcją obsługi, aby uniknąć ryzyka pożaru.

Nie wolno piec ani przyrządzać potraw na otwartym ogniu.

W kuchni należy zapewnić odpowiedni obieg powietrza.

Przed podłączeniem zasilania należy sprawdzić, czy przewód podłączeniowy nie jest uszkodzony. W razie uszkodzenia musi być wymieniony przez wykwalifikowany personel.

Kuchnia musi mieć odpowiednią wentylację, jeżeli okap jest używany jednocześnie z palnikami gazowymi lub na inne paliwo.

Opary nie mogą być odprowadzane do przewodów kominowych służących do odprowadzania gazów spalinowych z urządzeń gazowych lub na inne paliwa.

Należy przestrzegać przepisów dotyczących wentylacji.

Urządzenie nie jest przewidziane do obsługi przez osoby (w tym dzieci) o ograniczonych własnościach fizycznych, czuciowych lub umysłowych lub nie posiadające doświadczenia lub wiedzy, chyba że zostały one uprzednio przeszkolone lub pozostają pod nadzorem osób

odpowiadających za ich bezpieczeństwo.

Należy pilnować, aby dzieci nie bawiły się urządzeniem.

Pod okapem nie wolno używać otwartego ognia.

Okap nie jest przeznaczony do zabudowy nad płytą z więcej niż czterema palnikami.

Niebezpieczeństwo porażenia elektrycznego

Urządzenie musi być skutecznie uziemione. W razie wątpliwości należy zwrócić się do wykwalifikowanego technika.

Nieprzestrzeganie niniejszych zaleceń może skutkować śmiercią, pożarem lub porażeniem elektrycznym.

SPECYFIKACJA

Część	Wygląd	ilość
Okap		1
Komin górny		1
Komin dolny		1
Kątownik komina dolnego		1
Kątownik komina górnego		1
Wspornik okapu		1
Kołki rozporowe		9
Wkręty4×30mm		9
Śruby4 x 8mm		2

Jeżeli możliwe jest odprowadzenie oparów na zewnątrz, okap można zamontować jak na rysunku pokazanym poniżej, z zastosowaniem kanału odprowadzającego (emaliowanej lub aluminiowej giętkiej rury lub z innego niepalnego materiału o średnicy 150 mm).

1. Przed montażem należy wyłączyć okap i odłączyć go od zasilania.

1. Okap powinien być zamontowany 65-75 cm nad płytą kuchenną, co gwarantuje najlepszą skuteczność.

1. Wywiercić 3 otwory 8 mm i przykręcić wspornik 3 wkrętami.

Za modele z koszem płytowym

- Przed instalacją należy wywiercić 2 dodatkowe otwory o średnicy 8 mm oraz przygotować odpowiednie kołki i wkręty.

1. Okap zaczepić na wsporniku.

1. Zamocować zawór zwrotny na wylocie okapu, a następnie założyć kanał wylotowy, jak pokazano na rysunku.

6.

• Umieścić na okapie we właściwym położeniu szklaną osłonę.
• Przykręcić osłonę za pomocą 4 śrub i podkładek. Aby uniknąć uszkodzenia szkła, nie dokręcać śrub zbyt mocno.

7.

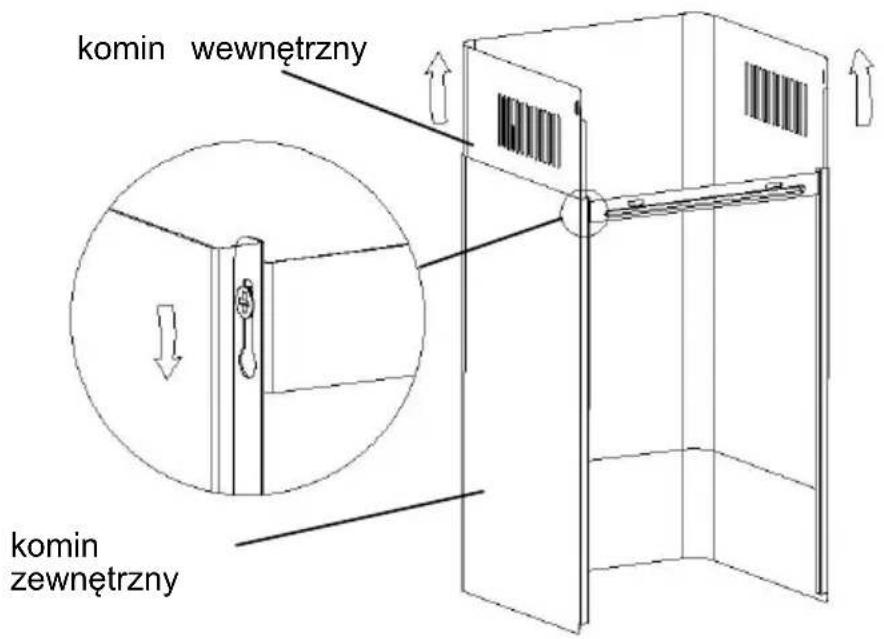

- Zmontować komin wewnętrzny i zewnętrzny, a następnie rozsunąć na właściwą wysokość.

- Po rozsunięciu komina na właściwą wysokość zablokować go za pomocą śrub blokujących, jak pokazano na rysunku poniżej.

8.

• Wywiercić 2 otwory o średnicy 8 mm do zamocowania kątownika. Przykręcić kątownik.
• Założyć komin na okap i zamocować 2 śrubami.

kątownik kołek

MONTAŻ (WERSJA Z RECYRKULACJĄ)

Jeżeli nie ma możliwości wyprowadzenia oparów na zewnątrz pomieszczenia, montaż jest podobny do montażu w wersji wywiewowej, z tym że nie stosuje się kanału wylotowego.

W tej wersji można zastosować filtr węglowy zatrzymujący zapachy (filtr węglowy może być wyposażeniem standardowym lub opcjonalnym). Instalacja filtra węglowego wymaga zdjęcia filtra tłuszczowego: należy wcisnąć zaczep i zdjąć filtr, odchylając go ku dołowi.

Włożyć filtr węglowy do gniazda w okapie i zamocować, obracając w prawo. Powtórzyć tę czynność dla filtra po drugiej stronie, jeśli konstrukcja okapu tego wymaga.

Proszę sprawdzić, czy filtr jest dobrze zamocowany. Jego poluzowanie może stanowić zagrożenie.

Przy zastosowaniu filtra węglowego wydajność okapu będzie mniejsza.

PANEL STEROWANIA

Mała prędkość wentylatora

Do wentylacji kuchni i gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Średnia prędkość wentylatora

2

Prędkość przeznaczona do normalnego gotowania.

Duża prędkość wentylatora

3

Przy dużych ilościach oparów lub dymu ten przycisk umożliwia najbardziej skuteczną wentylację.

Oświetlenie

UWAGA: Jednoczesne wciśnięcie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

Przycisk On / Off

Jest używany do włączania / wyłączania wentylatora.

⊕ Przycisk Plus Szybkość

W celu zwiększenia szybkości wentylatora

- Przycisk Spadek prędkości

Na zmniejszenie prędkości wentylatora.

Lampka przycisku

8 Wyświetlacz cyfrowy

Pomiar prędkości wentylatora: "1" dla niskiej prędkości, "2" dla średnich prędkości, "3" dla dużych prędkości, "4" za funkcję Booster.

Szybki timer: Naciśnij przycisk ⓘ i ⊖ przytrzymaj przez 1 sekundę, wyświetlacz cyfrowy będzie migać i na 5 minut, odliczanie, po 5 minut i silnik zgaśnie automatycznie i dźwięk brzęczyka przez 1 sekundę.

Funkcja Booster

Aby aktywować funkcję Booster, naciśnij ✝ aby wybrać prędkość 4, okap będzie pracował z największą prędkością przez 5 minut, po czym wróci do zwykłej prędkości.

OBSŁUGA

Przed przystąpieniem do czyszczenia okapu należy go wyłączyć i odłączyć od zasilania.

I. Czyszczenie okapu

Okap należy czyścić miękką ściereczką i detergentem do mycia naczyń. Nie wolno stosować metalowych skrobaków, substancji chemicznych lub ostrych zmywaków mogących uszkodzić okap.

II. Miesięczne czyszczenie filtra tłuszczu.

WAŻNE: czyszczenie raz na miesiąc filtra tłuszczu może zabezpieczyć nas przed pożarem.

Filtr gromadzi tłuszcz, dym i kurz przez co znacząco wpływa na wydajność okapu.

Jeżeli nie jest czyszczony to zapcha się tłuszczem (potencjalnie zapalnym). Filtr należy czyścić detergentem do mycia naczyń.

III. Roczna wymiana filtra węglowego

Dotyczy WYŁĄCZNIE wersji z recyrkulacją (nie wersji wywiewowej). Filtr węglowy zatrzymujący zapachy należy wymieniać nie rzadziej niż raz do roku w zależności od intensywności użytkowania okapu.

IV. Wymiana oświetlenia

Odkręcić i zdjąć szklaną osłonę. Zlokalizować przepaloną żarówkę w obudowie okapu.

Odłączyć przewód elektryczny i wyjąć oprawki z przewodami z okapu.

Ważne: nie jest możliwa wymiana samej żarówki, trzeba zmienić żarówki razem z oprawkami i przewodami (żarówki LED MAX 1.5W)

Zamontować nowe żarówki i przewody w okapie. Podłączyć przewody elektryczne.

Założyć szklaną osłonę i przykręcić śrubami. Upewnić się, że śruby zostały dokręcone (proszę pamiętać, aby nie dokręcać ich zbyt mocno, aby nie uszkodzić szyby).

MOŻLIWE USTERKI

Usterka	Przyczyna	Działanie
Świeci światło, ale wentylator nie działa	Zablokowany wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Uszkodzony silnik
Nie działa an światło ani wentylator	Przepalone oświetlenie	Wymienić żarówkę
	Nie podłączone zasilan	Podłączyć zasilanie
Poważna wibracja okapu	Uszkodzony wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Nie zamocowany silnik wentylatora	Odłączyć od zasilania, wezwać autoryzowany serwis
	Niewłaściwie zawieszony okap na wsporniku	Zdjąć okap, sprawdzić czy wspornik jest właściwie zamocowany.
Zbyt mała wydajność okapu	Okap zawieszony zbyt wysoko na płytą kuchenną.	Zamocować w odległości 65-75c od płyty.
	Zabrudzone filtry	Wyczyścić lub wymienić filtry

SERWIS

Jeżeli nie jest możliwe zidentyfikowanie usterki, należy odłączyć okap od zasilania i wezwać autoryzowany serwis.

NUMER FABRYCZNY. Gdzie go znaleźć?

Przy wezwaniu serwisu ważne jest podanie modelu urządzenia oraz 16-cyfrowego numeru fabrycznego (zaczyna się na 3). Numer można znaleźć na tabliczce znamionowej urządzenia.

Podanie danych zaoszczędzi niepotrzebnych wizyt technika i związanych z tym kosztów.

OCHRONA ŚRODOWISKA

To urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/EU dotyczącą Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE). Właściwa utylizacja zużytego produktu przyczynia się do uniknięcia potencjalnie szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwego usuwania zużytego produktu.

Takie oznakowanie wskazuje, że ten sprzęt nie może być traktowany jako odpad komunalny.

Produkt powinien zostać przekazany do właściwego punktu prowadzącego zbiórkę sprzętu elektrycznego i elektronicznego w celach recyklingu.

Utylizacja musi zostać przeprowadzona zgodnie z lokalnymi przepisami ochrony środowiska naturalnego dotyczącymi usuwania odpadów.

Więcej szczegółowych informacji na temat obchodzenia się, regeneracji oraz recyklingu tego produktu można uzyskać w lokalnym urzędzie, służbach komunalnych lub w sklepie, w którym produkt został zakupiony.
