Produkttyp	Wand- oder Einbau-Dunstabzugshaube
Marke	Candy
Modell	CCE117/1X
Breite	60 cm
Tiefe	50 cm
Höhe (minimal)	60 cm
Nettogewicht	12 kg
Stromversorgung	220-240 V, 50 Hz
Maximale Absaugleistung	320 m³/h
Anzahl Geschwindigkeiten	3 Stufen + Intensivstufe
Beleuchtung	2 LED-Lampen (2 x 3 W)
Fettfilter	Geschirrspülergeeignete Metallfilter
Aktivkohlefilter	Optional, alle 3-6 Monate auszutauschen
Abluftbetrieb	Abluft nach außen oder Umluft (mit Kohlefilterkit)
Geräuschpegel	55-65 dB(A) je nach Stufe
Bedienung	Mechanische Druckknöpfe
Automatische Abschaltung	Nein
Reparierbarkeitsindex	6/10
Verfügbare Ersatzteile	Filter, Lampen, Motor, Schalter
Herstellergarantie	2 Jahre

Häufig gestellte Fragen - CCE117/1X CANDY

Wie installiere ich die Dunstabzugshaube Candy CCE117/1X?

Die Installation sollte von einem Fachmann durchgeführt werden. Stellen Sie sicher, dass die Haube sicher an der Wand in einer Mindesthöhe von 65 cm über einem Elektroherd oder 75 cm über einem Gasherd befestigt ist. Schließen Sie das Abluftrohr an die Außenluft an oder installieren Sie das Umluftkit mit Aktivkohlefilter.

Wie reinige ich die Fettfilter?

Die Metallfilter können in der Spülmaschine bei 65°C oder von Hand mit warmem Seifenwasser gereinigt werden. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Es wird empfohlen, sie monatlich zu reinigen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden. Er ist nicht waschbar. Bei einigen Modellen kann eine Sättigungsanzeige aufleuchten.

Wie wechsle ich die LED-Lampe?

Trennen Sie das Gerät vom Stromnetz. Öffnen Sie die Beleuchtungsabdeckung, entfernen Sie die defekte Lampe und ersetzen Sie sie durch eine LED-Lampe des gleichen Typs (2 x 3 W, Sockel G4). Schließen Sie die Abdeckung.

Die Dunstabzugshaube macht Geräusche, ist das normal?

Ein Geräuschpegel von 55 bis 65 dB ist je nach Stufe normal. Wenn das Geräusch ungewöhnlich ist, überprüfen Sie, ob die Filter sauber und der Abluftkanal nicht verstopft sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich die Absauggeschwindigkeit ein?

Verwenden Sie die Druckknöpfe an der Front: Drücken Sie Taste 1 für niedrige Geschwindigkeit, 2 für mittlere, 3 für hohe und die Intensivtaste für kurzzeitige maximale Absaugung.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, die Haube arbeitet im Umluftbetrieb mit einem Aktivkohlefilter (separat erhältlich). In diesem Fall wird die Luft gefiltert und zurück in den Raum geleitet.

Wie greife ich auf den Motor zu, um ihn zu reinigen?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Fettfilter, dann schrauben Sie die Motorabdeckung ab. Saugen Sie den Staub mit einem Staubsauger mit weicher Bürste ab. Bauen Sie den Motor nicht selbst aus.

Was tun, wenn sich die Dunstabzugshaube nicht einschaltet?

Überprüfen Sie, ob die Steckdose Strom hat und ob die Sicherung nicht durchgebrannt ist. Wenn das Problem am Schalter oder der Verkabelung liegt, rufen Sie einen Techniker.

Wo finde ich Ersatzteile oder den Kundendienst?

Sie können Ersatzteile (Filter, Lampen) auf der offiziellen Candy-Website oder bei autorisierten Händlern bestellen. Der Candy-Kundendienst ist telefonisch oder per E-Mail erreichbar. Bewahren Sie Ihren Kaufbeleg für die Garantie auf.

BEDIENUNGSANLEITUNG CCE117/1X CANDY

INSTALLATIONSANLEITUNG

INHALT

EINLEITUNG 55

SICHERHEITSVORKEHRUNGEN 56

SPEZIFIKATIONEN 57

INSTALLATION (Abzug außen) 58

INSTALLATION (Luftauslass innen) 62

BESCHREIBUNG DER FUNKTIONEN 63

BEDIENUNG 64

WARTUNG 65

FEHLERBEHEBUNG 65

KUNDENDIENST 65

UMWELTSCHUTZ 66

Einleitung

Wir bedanken uns, dass Sie sich für eine Candy Dunstabzugshaube entschieden haben.

Diese Bedienungsanleitung soll Ihnen alle erforderlichen

Anweisungen im Zusammenhang mit der Installation, dem Gebrauch und der Wartung des Gerätes bieten.

Um das Gerät richtig und sicher zu betreiben, lesen Sie bitte diese

Bedienungsanleitung sorgfältig vor der Installation und Nutzung.

Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden.

Sie ist mit einem starken Elektromotor, einem geräuscharmen

Zentrifugallüfter und geschirrspültauglichen Edelstahl-Filterkassetten ausgestattet.

CE

Durch die Platzierung dieser Produktkennzeichnung erklären wir in alleiniger Verantwortung die Einhaltung aller in den europäischen Rechtsvorschriften festgelegten Sicherheits-, Gesundheits- und Umweltanforderungen für dieses Produkt.

Sicherheitsvorkehrung

Lassen Sie keine Kinder das Gerät bedienen.

Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. Sie darf nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt werden.

Die Dunstabzugshaube und die Filter sollten regelmäßig gereinigt werden.

Reinigen Sie die Dunstabzugshaube gemäß der Gebrauchsanweisung und halten Sie das Gerät von brennbaren Materialien fern.

Das Brennen am Gasherd ist strengstens verboten.

Kontrollieren Sie, ob das Netzkabel beschädigt ist. Eine Beschädigung des Netzkabels muss von qualifiziertem Fachpersonal ersetzt werden.

Der Raum sollte ausreichend belüftet sein, wenn die

Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas oder anderen Brennstoffen verwendet wird.

Die Luft darf nicht in einen Kamin, der zum Absaugen von Rauch verwendet wird, entladen werden.

Die Regularien über die Entlastung der Luft müssen erfüllt sein.

Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen bestimmt, sofern sie eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Gerätes durch eine Person erhalten.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Nicht unter der Dunstabzugshaube flambieren.

Die Dunstabzugshaube darf nicht über einen Herd mit mehr als 4 Kochplatten installiert werden.

Stromschlaggefahr

Schließen Sie dieses Gerät nur an eine ordnungsgemäß geerdete Steckdose an. Im Zweifelsfall konsultieren Sie das entsprechende Fachpersonal.

Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer oder elektrischem Schlag führen.

Lieferumfang Zubehörliste

Spezifikation	Abbildung	Menge
Gehäuse		1
Aeußerer Kaminschacht		1
Unterer Kaminschacht		1
Untere Kaminschacht Halterung		1
Aeußere Kaminschacht Halterung		1
Wandhalterung		1
8 Dübel 8 × 6 weiss		9
SchraubenST4.0×30		9
7.2 SchraubenST4.0×8		2

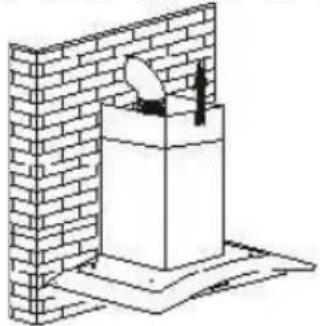

Wenn Sie einen Abzug nach draußen haben, können Sie Ihre Dunstabzugshaube wie im Bild unten durch einen Abluftkanal anschließen (Emaille, Aluminium oder ein flexibles Rohr mit einem Innendurchmesser von 150 mm).

1. Vor der Installation das Gerät ausschalten und den Stecker aus der Steckdose ziehen.

1. Die Dunstabzugshaube sollte in einem Abstand von 65 - 75 cm über der Arbeitsplatte angebracht werden.

1. Bohren Sie 3 x 8 mm Löcher, um die Halterung zu fixieren. Schrauben und ziehen Sie die Halterung an der Wand mit den mitgelieferten Schrauben fest.

Für Schrägblende

- müssen vor dem Einbau 2x8mm zusätzliche Löcher & Befestigungsschrauben & Schraubstopfen bohren.

1. Fixieren Sie die Dunstabzugshaube an der Halterung.

1. Befestigen Sie das Ein-Weg-Ventil um den Luftauslass der Dunstabzugshaube. Dann wie unten angezeigt den Abluftschlauch am Ein-Weg-Ventil der Haube befestigen.

6.

i. Das Glas in der entsprechenden Position auf der Oberseite der Dunstabzugshaube befestigen.

ii. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen Sie die Schrauben nicht zu stark fest, damit das Glas nicht beschädigt wird.

i. Verschieben Sie den inneren Kaminschacht über den äußeren Kaminschacht. Ziehen Sie den inneren Kaminschacht komplett raus. Stellen Sie den Kamin in die entsprechende Höhe ein.

ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn die richtige Höhe erreicht ist, dann hängen Sie die Befestigungsbohrungen wie in der unteren Abbildung gezeigt in die entsprechende Position.

8.

i. Bohren Sie 2 x 8 mm Löcher zur Befestigung der Platte II. Schrauben und ziehen Sie die Platte II auf die Wand mit 2 Schrauben.

ii. Stellen Sie den Kaminschacht auf die Haube und fixieren Sie mit 2 Schrauben.

Installation (Luftauslass Innen)

Wenn Sie nicht über einen Ausgang nach außen verfügen, ist der Abluftschlauch nicht erforderlich. Die Installation ist ähnlich wie im vorigen Abschnitt.

Aktivkohlefilter können eingesetzt werden, um Gerüche aufzufangen. Um die Aktivkohlefilter zu installieren, sollten die Metallfettfilter zuerst gelöst werden. Drücken Sie die Verriegelung und ziehen Sie ihn nach unten.

Legen Sie den Aktivkohlefilter in das Gerät und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie das Gleiche auf der anderen Seite.

Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Sollte er losgelöst sein und nicht verriegelt, kann es gefährlich werden. Wenn der Aktivkohlefilter eingesetzt wird, dann wird die Saugleistung gesenkt.

Beschreibung der Funktionen

Taste geringste Stufe

Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet, welches nicht viel Dampf verursacht.

Taste mittlere Stufe

2

Die Air-Flow-Geschwindigkeit ist die ideale Funktion für den Standard-Kochvorgang.

Taste höchste Stufe

3

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird, dann drücken Sie die High-Speed-Taste für höchste effektive Belüftung.

Taste Beleuchtung

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden, arbeitet das Gerät nur bei der höchsten Drehzahl.

① Ein-/Aus-Taste

Sie dient zum Ein- und Ausschalten des Lüfters.

+ Geschwindigkeits-Plus-Taste

Zur Erhöhung der Lüftergeschwindigkeit.

- Geschwindigkeitsabnahme-Taste

Zur Verringerung der Gebläsegeschwindigkeit.

Licht-Taste

8 Digitaler Bildschirm

Lüfterdrehzahl-Anzeige: "1" für niedrige Geschwindigkeit, "2" für mittlere Geschwindigkeit, "3" für hohe Geschwindigkeit, "4" für Boosterfunktion.

Schnellzeit: Drücken Sie ⚠️ & ⏰ 1 Sekunde lang, die Digitalanzeige blinkt und startet einen 5-Minuten-Countdown. Nach 5 Minuten schalten sich Motor und Licht automatisch ab und ein Summton ertönt für 1 Sekunde.

Die Digitalanzeige blinkt und es läuft ein 5-Minuten-Countdown. Nach 5 Minuten schalten sich Motor und Licht automatisch ab und es ertönt für 1 Sekunde ein Summton.

Diese Haube hat eine Boosterfunktion. Um den Booster zu aktivieren, drücken Sie auf Geschwindigkeit 4, um die höchste Geschwindigkeit zu erreichen, während die Motorhaube in Betrieb ist. Die Geschwindigkeit wird für 5 Minuten erhöht, bevor sie wieder verlangsamt wird.

Diese Haube hat eine Boosterfunktion. Um den Booster zu aktivieren, drücken Sie auf Geschwindigkeitsstufe 4, während die Haube in Betrieb ist, und erhöhen Sie die Geschwindigkeit für 5 Minuten, bevor Sie sie wieder verringern.

Wartung

Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch mit einer lauwarmen milden Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals Metall-Pads, chemische, abrasive Materialien oder harte Bürsten zum Reinigen des Geräts.

II. Monatliche Reinigung des Fettfilters

NOTWENDIG: Reinigen Sie den Filter jeden Monat, so wird das Risiko einer Brandgefahr verhindert.

Der Filter sammelt Fett, Rauch und Staub......so stellt der Filter die Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen so sammelt sich das Fett an (brennbares Material). Reinigen Sie es mit einem Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird keine Luft nach außen abgeführt. Dieser Filter nimmt Gerüche auf und muss mindestens einmal pro Jahr ausgetauscht werden.

IV. Wechseln einer Glühbirne

Entfernen Sie die Schrauben vom Glass. Entnehmen Sie das Glass von der Haube. Entfernen Sie die Glühbirne die ausgetauscht werden muss.

Trennen Sie die Lichtverkabelung und entfernen Sie die Lampenfassung und Verkabelung von der Haube. Wichtig: Es ist nicht möglich die Glühbirnen einzelnen zu ersetzen. Es wird notwendig sein die Lampe, Lampenfassung und die Verkabelung als komplettes Teil zu erhalten. (LED_Licht: G4, MAX 1,5 W)

Ersetzen Sie die Glühbirnen, Lampenfassungen und Verkabelung in der

gleichen Weise wie die Originalen. Dann schließen Sie die Lichtverdrahtung wieder an.

Setzen Sie das Glass auf die Haube und ziehen Sie die Schrauben zu. Ach Sie darauf, dass die Schrauben nicht zu fest angezogen werden.

FEHLERBEHEBUNG

Fehler	Ursache	Lösung
Licht an aber Ventilator funktioniert nicht	Der Lüfterflügel klemmt	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren.
	Der Motor ist beschädigt
Sowohl Licht und Lüfter funktionieren nicht	Halogen Glühbirne brennt	Ersetzen Sie die Glühbirne mit den richtigen Anschlußwerten.
	Netzkabel locker	Schließen Sie es an die Stromversorgung wieder an.
Starke Vibration des Gerätes	Der Lüfterflügel ist beschädigt.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal
	Der Lüftermotor ist nicht fest fixiert.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal
	Das Gerät ist nicht richtig der Halterung befestigt	Nehmen Sie das Gerät ab und prüfen Sie ob es in de richtigen Position befestigt ist
Saugleistung nicht gut	Zu großer Abstand zwischen dem Gerät und der Arbeitsplatte	Stellen Sie den Abstand auf 65-75 cm

KUNDENDIENST

Wenn Sie den Fehler nicht selbst feststellen bzw. beheben können: Gerät vom Stromnetz trennen. Die Seriennummer und Modellnummer des Gerätes notieren und den Kundendienst anrufen.

SERIENNUMMER. Wo finde ich diese?

Es ist wichtig, dass Sie dem Kundendienst die 16-stellige Seriennummer mitteilen (16-stelliger Code, der mit der Zahl 3 anfängt). Die Seriennummer können Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes (befindet sich am Gerät) entnehmen.

UMWELTSCHUTZ

Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie, soweit es möglich ist. Erkundigen Sie sich bei Ihrer Gemeinde oder Ihrem Händler bezüglich der Wiederverwertung.

Dieses Gerät ist gemäß EU-Richtlinie 2012/19/EU gekennzeichnet. Durch fachgerechte Entsorgung dieses Produktes helfen Sie, potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die sonst von ungeeigneter Abfallbehandlung dieses Produktes verursacht werden könnten. Das Symbol auf dem Produkt zeigt an, dass dieses Produkt nicht in den Haushaltsmüll gehört. Es soll zum zutreffenden Sammelpunkt für die Wiederverwertung elektrischer und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß den örtlichen Umweltregelungen für Abfallbeseitigung ausgeführt werden. Für detaillierte Informationen über Behandlung, Rückgewinnung und Wiederverwertung dieses Produktes kontaktieren Sie bitte Ihre örtliche Stadtverwaltung, Ihre Müllabfuhr oder Ihren Verkäufer.
