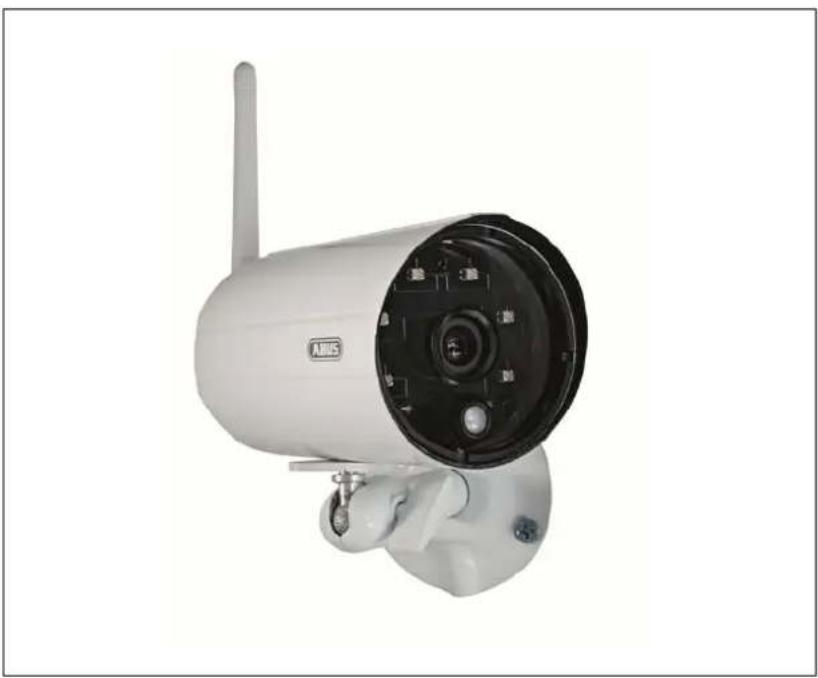

INSTRUKCJA OBSŁUGI TVAC18010B ABUS

PL Instrukcja obsługi

Niniejsza instrukcja obsługi zawiera ważne wskazówki dotyczące uruchamiania i obsługi. Pamiętaj o tym, także przekazując produkt osobie trzeciej. Zachowaj instrukcję do wykorzystania w przyszłości!

Spis treści wraz z numerami stron znajduje się na stronie 29.

Español

Ważne wskazówki i często zadawane pytania dotyczące tego produktu, jak również innych produktów, można znaleźć na stronie internetowej www.abus.com/pl/Zabezpieczenie-do-samodzielnej-instalacji

Wersja 1.2

I Polskie tłumaczenie oryginalnej instrukcji niemieckiej Przechować do wykorzystania w przyszłości!

CE

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie!

Dziękujemy za zakup naszego produktu.

Firma ABUS Security-Center niniejszym oświadcza, że system radiowy typu TVAC18010B jest zgodny z wymogami Dyrektywy RED 2014/53/UE. Urządzenie spełnia dodatkowo wymogi następujących dyrektyw UE: Dyrektywy o kompatybilności elektromagnetycznej 2014/30/UE, Dyrektywy niskonapięciowej 2014/35/UE oraz Dyrektywy RoHS 2011/65/UE. Pełny tekst deklaracji zgodności UE jest dostępny na poniższej stronie: www.abus.com/TVAC18010B

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości zwrócić się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich pisemne zgłaszanie na adres podany na odwrocie niniejszego podręcznika.

ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, wydajnością i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.

Objaśnienie symboli

	Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. porażeniem elektrycznym.
	Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które muszą być bezwzględnie przestrzegane.
	Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.

Ważne zasady bezpieczeństwa

	Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!
	Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Urządzenie zostało wyprodukowane zgodnie z międzynarodowymi standardami bezpieczeństwa. Przeczytaj uważnie poniższe informacje dotyczące zasad bezpieczeństwa.

Zasady bezpieczeństwa

1. Zasilanie elektryczne

100 – 240 V AC, napięcie przemienne, 50 – 60 Hz (zasilacz wtyczkowy do 5 V DC)

Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej.

W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.

2. Przeciążenie

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.

3. Ciecze

Chron urządzenie przed kontaktem z wszelkimi płynami.

4. Czyszczenie

Czyść urządzenie tylko wilgotną ściereczką bez silnych środków czyszczących.

Przed czyszczeniem odłącz urządzenie od sieci.

5. Akcesoria

Podłączaj tylko dedykowane do tego celu urządzenia. W przeciwnym razie może dojść do sytuacji niebezpiecznych lub uszkodzeń urządzenia.

6. Miejsce ustawienia

Urządzenie jest przewidziane do eksploatacji na zabezpieczonym terenie zewnętrznym oraz we wnętrzach. Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.

Zamontuj produkt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy urządzenia.

Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi. Nie umieszczaj urządzenia w bezpośrednim sąsiedztwie ogrzewania, pieca i innych źródeł ciepła bądź w miejscu bezpośredniego oddziaływania promieni słonecznych.

Używaj urządzenia tylko w miejscach, w których temperatura otoczenia mieści się w dozwolonym zakresie -20°C – 50°C.

7. Transmisja radiowa

Zasięg transmisji radiowej zależy od wpływu różnych czynników środowiskowych. Lokalne warunki w miejscu zamontowania mogą mieć negatywny wpływ na zasięg. Dlatego przy braku przeszkód między odbiornikiem i nadajnikiem zasięg może wynieść do 150 m ale w budynkach znacznie mniej.

Poniższe czynniki środowiskowe wpływają negatywnie na zasięg a także na częstotliwość odświeżania obrazu:

anteny telefonii komórkowej, słupy linii elektroenergetycznych, przewody elektryczne, stropy i ściany, urządzenia pracujące na tej samej lub podobnej częstotliwości radiowej.

Ostrzeżenia

Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i instrukcji obsługi!

1. Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej.

2. Nie zmieniaj ani nie manipuluj kablem sieciowym i wtyczką sieciową.

3. Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.
4. Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego.

5. Zasilacz sieciowy kamery zewnętrznej musi być zabezpieczony przed wilgocią i woda.

6. Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.

7. Nigdy nie otwieraj obudowy ani zasilacza.

8. Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.

9. Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.

10. Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika, a także dla innych osób.

Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Unikaj wymienionych niżej niekorzystnych warunków otoczenia w czasie eksploatacji urządzenia.

• Wilgoć lub za wysoka wilgotność powietrza.
• Temperatury poza dozwolonym obszarem.
• Bezpośrednie nasłonecznienie.
  • Zapylenie, palne gazy, opary lub rozpuszczalniki.
• Silne wibracje.
• Silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników.
• Kamery nie wolno kierować na słońce, ponieważ może to doprowadzić do zniszczenia czujnika.
• Kamera nie może być instalowana na niestabilnych powierzchniach.

Rozpakowanie

Rozpakowując urządzenie, należy zachować szczególną ostrożność.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie. W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.

Spis treści

1. Użycie zgodne z przeznaczeniem 30
2. Zakres dostawy....30
3. Cechy i funkcje 30
4. Opis urządzenia....30

4.1 Przegład ....30
4.2 Opis kamery 31

1. Instalacja 32

5.1 Ustawienie połączenia kamery z nagrywarką 32
5.2 Montaż kamer....33

1. Konserwacja i czyszczenie....34

6.1 Konserwacja....34
6.2 Czyszczenie 34

1. Utylizacja 34

2. Dane techniczne 35

1. Użycie zgodne z przeznaczeniem

Ta radiowa kamera zewnętrzna IR 2,4 GHz to opcjonalny osprzęt nagrywarki radiowej (TVAC18000B). Z jednym nagrywarki mogą działać maks. 4 kamery. Za pomocą tej radiowej kamery zewnętrznej IR 2,4 GHz można w łatwy sposób przekazywać za pomocą radia do nagrywarki radiowego sygnały wideo Radiowa transmisja sygnałów jest zaletą szczególnie tam, gdzie ułożenie kabli jest niemożliwe: obie kamery przesyłają sygnał wideo bezprzewodowo do nagrywarki. Konwersja na sygnały cyfrowe umożliwia wyeliminowanie zakłóceń i interferencji.

Szczegółowy opis działania znajduje się w rozdziale „3. Cechy i funkcje“.

2. Zakres dostawy

Zewnętrzna kamera radiowa IR 2,4 GHz

Uchwyt kamery łącznie z materiałem montażowym

• Kompaktowa kamera zewnętrzna IP66 z funkcją noktowizora na podczerwień
• Zintegrowany nadajnik cyfrowy 2,4 GHz do szyfrowanej bezprzewodowej transmisji danych wideo
• Cyfrowa radiowa kamera zewnętrzna IR do integracji z nagrywarką radiową TVAC18000B
• Rozdzielczość 640 x 480 pikseli, obiektyw stałoogniskowy 3,6 mm

4. Opis urządzenia

4.1 Przegład

Nr artykułu	TVAC18010B
Rozdzielczość	640 x 480 pikseli
IR	√
Filtr obrotowy IR (ICR)	√
Napięcie robocze	5 V DC

4.2 Opis kamery

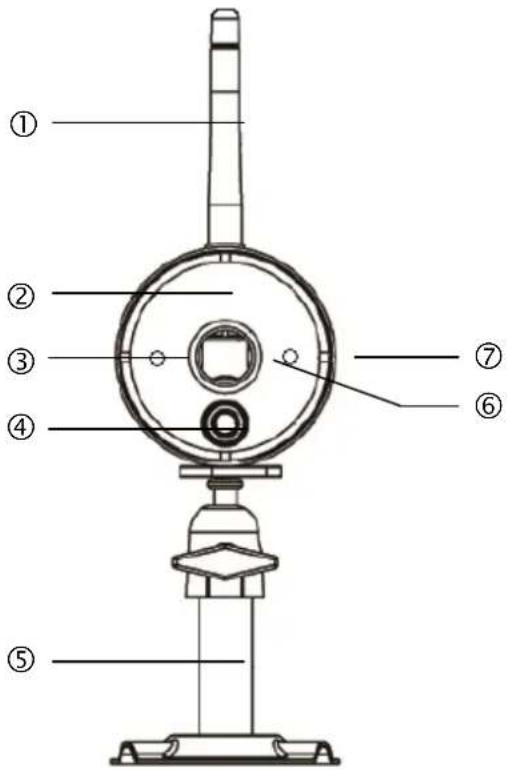

Widok z przodu;

1	Antena
2	Diody IR LED
3	LED zasilania
4	Czujka PIR
5	Uchwyt do kamery
6	Obiektyw stałoogniskowy
7	LED stanu łącza

LED	Status	Znaczenie
LED zasilania 3	Wł.	Włączanie kamery
	Wył.	Wyłączanie kamery
LED stanu łącza 7	Miganie	Kamera znajduje się w trybie „Pairing“
	Wł. (kolor zielony)	Kamera jest połączona z nagrywarką
	Wył.	Kamera znajduje się w trybie czuwania

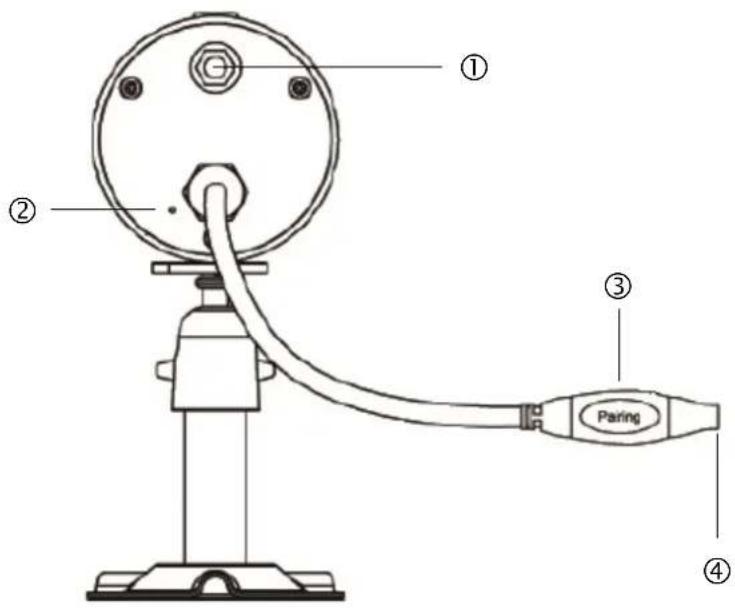

Widok z tyłu:

1	Przyłącze SMA
2	Mikrofon
3	Przycisk Pairing
4	Złącze do zasilania napięciowego

5. Instalacja

5.1 Ustawienie połączenia kamery z nagrywarką

Aby połączyć kamerę z nagrywarką, należy wykonać następujące czynności:

1. Należy podłączyć kamerę i nagrywarkę do zasilaczy.
2. Należy wybrać w menu nagrywarki opcje „Kamera“ i „Programowanie“, a następnie żądaną kamerę (1-4). System zacznie odliczać 60 sekund.
3. W ciągu tych 60 sekund naciśnij przycisk PAIRING na kablu kamery.
4. W przypadku nawiązania połączenia dioda LED stanu łącza świeci w sposób ciągły.

Uwaga:

Pamiętaj, że nawiązywanie połączenia może trwać do 60 sekund.

5.2 Montaż kamer

Za pomocą uchwytu kamery należy ustalić odpowiednie miejsce instalacji. Należy zaznaczyć miejsca do wywiercenia otworów na podłożu i nawierć je. Następnie należy włożyć dostarczone w komplecie kołki rozporowe i zamocuj uchwyt śrubami.

Uwaga:

Przed przystąpieniem do instalacji należy upewnić się, czy zasięg transmisji radiowej w miejscu przeznaczonym do instalacji jest zapewniony.

W tym celu już na początku należy przykręcić dołączoną antenę.

Uchwyt można obrócić o 90° w celu wybrania odpowiedniej pozycji. Najpierw należy poluzować śrubę z boku i ustawić pożądany kąt widzenia. Następnie należy przykręcić śrubę w złączu, aby ustalić pożądaną pozycję.

Dalej należy przykręcić złącze kamery do uchwytu i połączyć zasilacz sieciowy z kamerą.

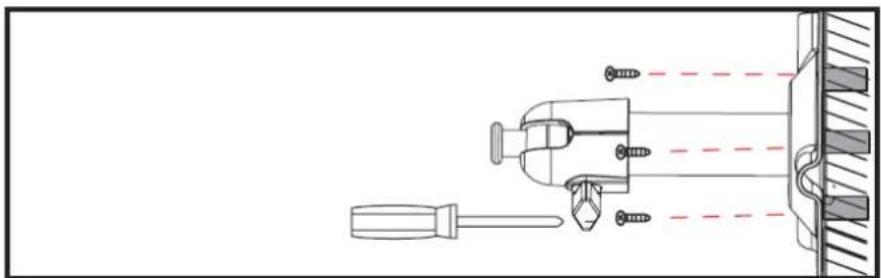

Możliwości montażu:

Montaż na suficie

6. Konserwacja i czyszczenie

6.1 Konserwacja

Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.

Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem.

Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:

• urządzenie ma widoczne uszkodzenia,
• urządzenie nie działa.

Pamiętaj:

Produkt nie wymaga konserwacji. Nie posiada on części, które powinno się sprawdzać lub konserwować, dlatego nie należy go nigdy otwierać.

6.2 Czyszczenie

Czyść produkt czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz. Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy (spowodować odbarwienia).

7. Utylizacja

Uwaga: Dyrektywa UE 2011/65/UE reguluje kwestię prawidłowego wycofania z użycia i utylizacji urządzeń elektronicznych oraz obchodzenia się z nimi. Ten symbol oznacza, że w związku ochroną środowiska urządzenie należy zutylizować po okresie jego żywotności zgodnie z obowiązującymi przepisami prawnymi, w separacji od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiorcze w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dalsze informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.

8. Dane techniczne

Numer typu TVAC18010B
Częstotliwość	2,4 GHz
Modulacja	GFSK
Moc nadawcza	32 mW
Czułość	-80 dBm
Czujnik obrazowy	1/4" CMOS
Rozdzielczość	640 x 480 pikseli (VGA)
Liczba diod IR LED	6 diod IR LED
Obiektyw	3,6 mm
Kąt widzenia	60° (H) / 43° (V)
Zasięg w funkcji noktowizora	Ok. 5 – 8 m
Obrotowy filtr IR	Tak
Stopień ochrony IP	IP 66
Zasięg radiowy	Ok. 100 m (bez przeszkód)*
Napięcie zasilające	5 V DC/1 A
Pobór prądu	Maks. 550 mA
Temperatura pracy	-20°C – 50°C
Wymiary (D x S x W)	150 x 74 x 68 (bez anteny i uchwytu)
Masa	390 g

* Zasięg zależy od warunków środowiskowych (np. sąsiedztwo anten telefonii komórkowej, słupów sieci elektroenergetycznej, przewodów elektrycznych, stropów i ścian, itd.). W niekorzystnych warunkach faktyczny zasięg może być mniejszy!

TVAC18010B

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy.

Przedruk, także we fragmentach, zabroniony.

Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku.

Zmiany techniczne i zmiany wyposażenia zastrzeżone.

E Pie de imprenta
