PY-9906 - Radio samochodowe Peiying - Bezpłatna instrukcja obsługi

Marka	Peiying
Model	PY-9906
Typ produktu	Autoradio z DVD, GPS, Bluetooth
Napięcie zasilania	10,8 V – 16 V prądu stałego
Pobór prądu	Maks. 15 A
Wymiary (S x W x G)	145 x 100 x 178 mm
Waga	2,5 kg
Rozmiar ekranu	7 cali (cyfrowy)
Rozdzielczość ekranu	480 x 800 pikseli
Odbiór radiowy	FM 87,5 – 108 MHz, AM 522 – 1620 kHz
Pamięć programów	FM: 18, AM: 12, TV: 90
Odtwarzanie multimediów	DVD, VCD, CD, MP3, MP4, AVI, DVIX, WMA, BMP, JPEG
Moc wyjściowa	4 x 25 W
Bluetooth	Tak (zestaw głośnomówiący i odtwarzanie muzyki)
Nawigacja GPS	Tak (z kartą SD)
Sterowanie z kierownicy	Programowalne (6 przycisków)
Temperatura pracy	-20 °C do 60 °C
Temperatura przechowywania	-20 °C do 70 °C
Czyszczenie	Przetrzeć panel przedni i obudowę suchą, miękką ściereczką; nie używać agresywnych środków czyszczących.
Utylizacja	Selektywna zbiórka zużytego sprzętu elektrycznego i elektronicznego zgodnie z dyrektywą UE; nie wyrzucać do odpadów domowych.

Często zadawane pytania - PY-9906 Peiying

Jak podłączyć autoradio Peiying PY-9906?

Jak sparować telefon przez Bluetooth z PY-9906?

Jak skonfigurować sterowanie z kierownicy w PY-9906?

Jak korzystać z nawigacji GPS?

Jakie formaty mediów są obsługiwane?

Jak automatycznie zapisać stacje radiowe?

Jak skalibrować ekran dotykowy?

Jak ustawić equalizer?

Jak otworzyć panel przedni, aby włożyć kartę SD?

Co zrobić, gdy nie ma dźwięku?

INSTRUKCJA OBSŁUGI PY-9906 Peiying

Odtwarzanie płyt DVD/VCD/CD 34

Karta SD/MMC / pamięć USB 35

Bluetooth 35

Nawigacja GPS 36

Pilot zdalnego sterowania 38

Instalacja radia 40

Schemat podłączenia 41

Specyfikacja techniczna 42

PL

Opis urządzenia

1. MIC: mikrofon.
2. Sensor pilota zdalnego sterowania.
3. PWR/MU (Power/wyciszenie): włączenie/wyłączenie (naciśnij przycisk, aby włączyć urządzenie; naciśnij i przytrzymaj przycisk aby wyłączyć urządzenie) / naciśnij przycisk aby wyciszyć dźwięki.
4. MODE: zmiana trybu odtwarzania (naciśnięcie) / szybkie przejście do trybu nawigacji GPS (naciśnięcie i przytrzymanie).
5. SEL: przycisk wyboru (naciśnięcie) / wygaszacz ekranu (naciśnięcie i przytrzymanie).
6. VOL+/-: regulacja głośności.
7. A/PS: przeglądanie zapisanych stacji / automatyczne wyszukiwanie i zapisanie stacji.
8. AG/EJ (Kąt/Wysunięcie płyty): dostosowanie kąta ekranu / wysunięcie płyty z odtwarzacza.
9. USB: Interfejs USB.

Karty SD

W celu włożenia karty SD należy opuścić panel przedni. W radiu znajdują się 2 sloty SD: prawy odsługujący karty z mapą GPS oraz lewy przeznaczony do odtwarzania multimediów.

Menu główne

Opis przycisków

Radio

AUX

TV

iPOD

Nawigacja GPS

Karta SD/MMC

Ustawienia

Bluetooth

USB

DVD

Wyłączenie ekranu

Pochylenie ekranu w dół

Pochylenie ekranu w górę

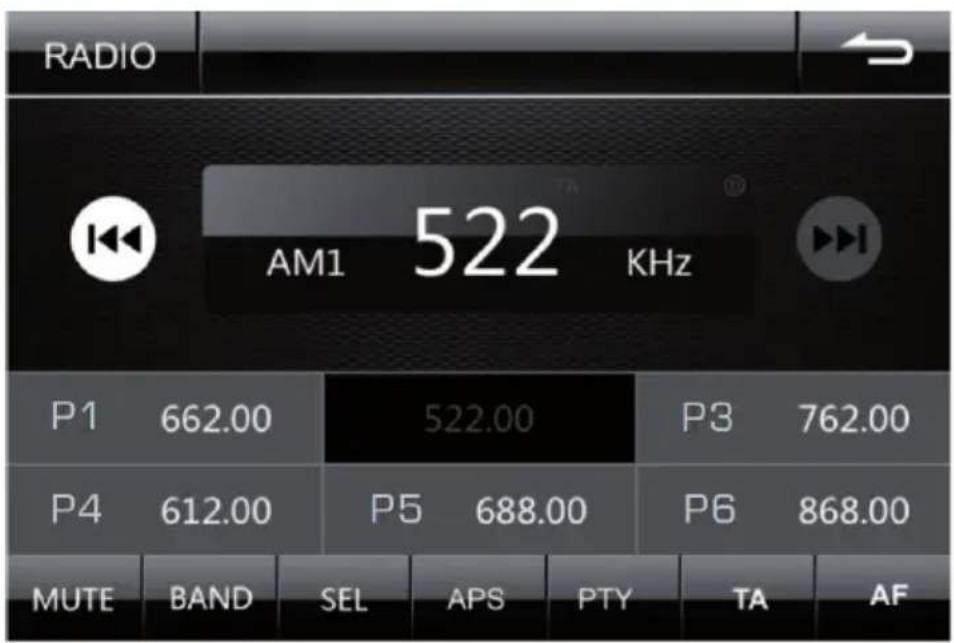

Radio

W menu głównym wybierz ikonę radia. Urządzenie rozpocznie odtwarzanie ostatnio słuchanej stacji radiowej.

Aby przełączyć się na inne pasmo naciśnij przycisk [BAND]. Aby zmienić stację radiową naciśnij jeden z 6 przycisków, pod którymi zapisane są stacje. Aby przypisać stację do danego numeru:

1. Wyszukaj częstotliwość żądanej stacji.
2. Naciśnij i przytrzymaj przez około 2 sekundy numer, pod którym ta stacja ma zostać zapisana. Wyszukana stacja (częstotliwość) zostanie zapisana pod danym numerem.

PL

Wyszukiwanie stacji radiowych

Wyszukiwanie ręczne: za pomocą przycisków [◀◀][▶▶] wybierz żądaną częstotliwość nadawania stacji radiowej.

Wyszukiwanie automatyczne: naciśnij i przytrzymaj przycisk [APS] przez 2 sekundy, urządzenie rozpocznie automatyczne wyszukiwanie stacji radiowych.

Opis przycisków

Wyciszenie

Wybór pasma AM/FM

Ustawienia audio / video

Wyszukiwanie automatyczne

Typ programu

Komunikaty drogowe (włączenie / wyłączenie)

Częstotliwości alternatywne (włączenie / wyłączenie)

PL

Ustawienia

Aby przejść do ustawień wybierz ikonę [SETUP] w menu głównym.

Ustawienia podstawowe

Ustawienia podstawowe umożliwiają zmianę loga ekranu startowego, wł/wył dźwięku klawiszy, impedancji oraz kamery cofania.

Ustawienia daty i czasu

Opcja umożliwia ustawienie daty i czasu.

PL

Ustawienia języka

Funkcja umożliwia zmianę języka systemu.

Funkcja ta umożliwia dostosowanie lub włączenie/wyłączenie ustawień audio np. wyjścia subwo- ofera, equalizera itp.

PL

Ustawienia video

Funkcja ta umożliwia dostosowanie różnych ustawień video: proporcji ekranu, jasności, kontrastu, nasycenia itp.

Ustawienia radia

Funkcja umożliwia wybranie żądanego regionu (odpowiednie ustawienia regionalne).

PL

Sterowanie z kierownicy

Aby możliwe było sterowanie z kierownicy należy podłączyć przewody radia KEY1 (brązowy), KEY2 (biało-brązowy), KEY GND (czarny) z odpowiadającymi im kolorystycznie przewodami sterowania z kierownicy: KEY1 (brązowy), KEY2 (biało-brązowy), KEY GND (czarny), jak pokazano na rysunku poniżej:

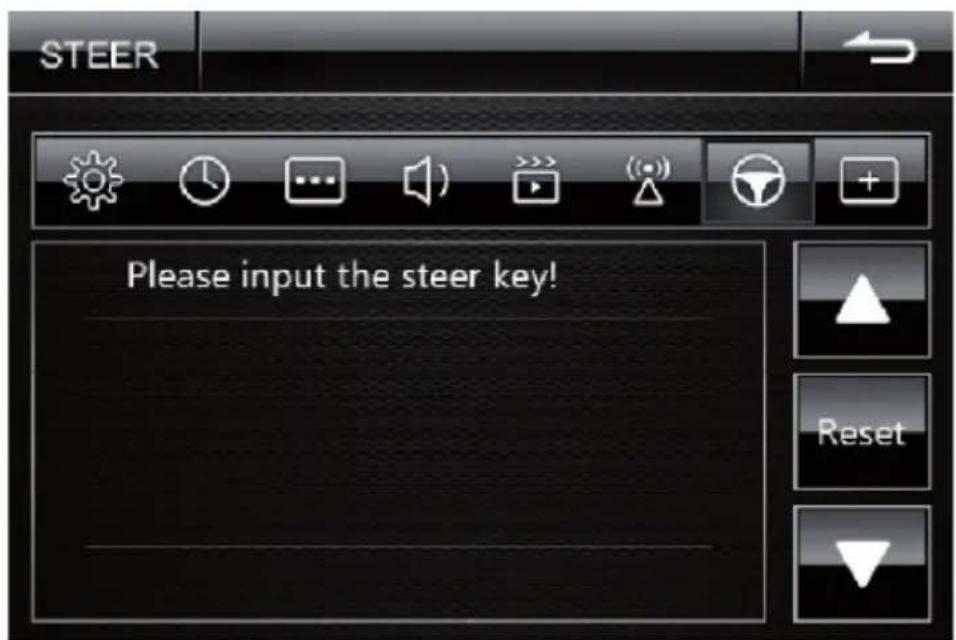

Upewnij się, że przewody są podłączone prawidłowo a następnie przejdź do ustawień urządzenia [SETUP] i wybierz zakładkę 📋, na ekranie ukaże się poniższy interfejs:

Naciśnij przycisk na kierownicy, który chcesz ustawić, na ekranie ukaże się informacja jak na rysunku poniżej.

Aby zaprogramować odpowiednią funkcję dla wybranego przycisku naciśnij na N/A a następnie za pomoc strzałek góra/dół wybierz żądaną funkcję. W sumie można zaprogramować 6 przycisków. Dostępne funkcje to: VOL-/VOL+ (regulacja głośności), CH-/CH+ (skanowanie kanałów TV), SEEK-/SEEK+ (ręczne dostrajanie (krótkie naciśnięcie) / skanowanie kanałów (naciśnięcie i przytrzymanie)), MUTE (wyciszenie), MODE (tryb), POWER, Bluetooth.

PL

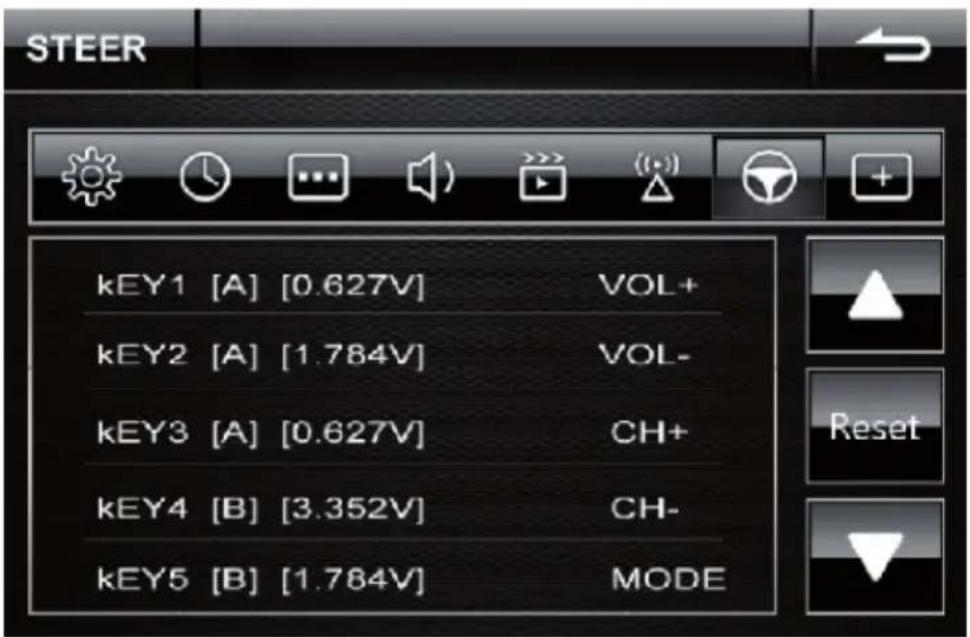

Na powyższym rysunku widać przykładowe przypisanie funkcji do przycisków. Ustawionych zostało 5 przycisków VOL +, VOL-, CH +, CH-, MODE. Przyciski można programować w zależności od indywidualnych upodobań. Aby usunąć wprowadzone informacje naciśnij przycisk [RESET] na ekranie.

Schemat podłączenia sterowania z kierownicy

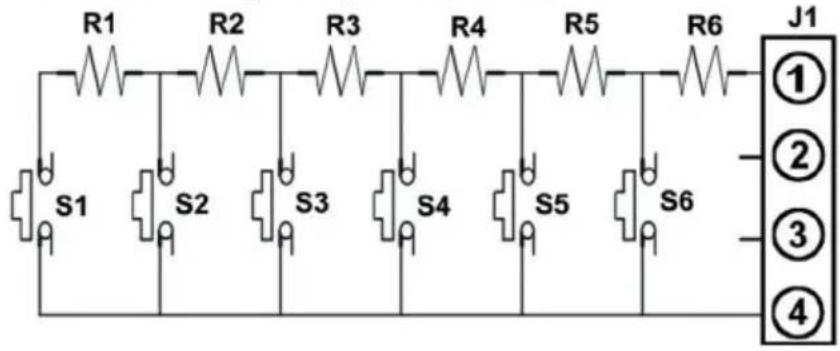

Sterowanie analogowe - jeden przewód

Przewód sterujący KEY1
Uziemienie GND

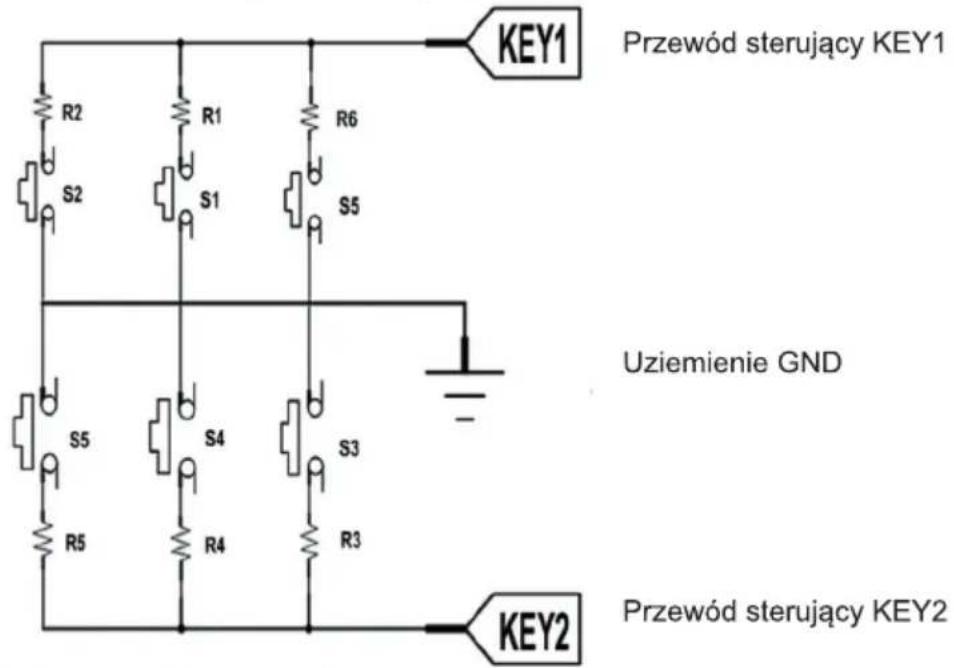

Sterowanie analogowe - dwa przewody

Kalibracja ekranu dotykowego

Funkcja umożliwia przeprowadzenie kalibracji ekranu dotykowego. Naciśnij na opcję [SELECT] a następnie naciskaj miejsca na ekranie gdzie wyświetlane są punkty [+].

Odtwarzanie płyt DVD/VCD/CD

Włóż płytę do odtwarzacza a następnie naciśnij na ikonę [DVD] w menu głównym.

Szybkie przewijanie do tyłu

Ustawienia głośności

Klawiatura numeryczna

Odtwarzanie losowe

Powrót do poprzedniego menu

Wybór języka audio

Wybór języka napisów

Stop

Następny utwór

Szybkie przewijanie do przodu

Następna strona menu

Odtwarzanie w pętli

Zoom

Powrót do menu odtwarzania / folderu z poprzedniego poziomu

Funkcja przeglądania

Czas odtwarzania

Karta SD/MMC / pamięć USB

Odtwarzanie danych z karty SD jest identyczne jak z pamięci USB. Włóż kartę SD do czytnika kart lub podłącz pamięć USB do portu USB a następnie w menu głównym wybierz odpowiednią ikonę ([SD] dla karty SD lub [USB] dla pamięci USB). Na ekranie wyświetlona zostanie zawartość podłączonego nośnika danych. Funkcje przycisków sterujących są identyczne jak przy odtwarzaniu płyt DVD (opis przycisków znajduje się na poprzedniej stronie).

W menu głównym naciśnij ikonę [BT] aby przejść do menu Bluetooth. Zestaw połączenie pomiędzy radiem a telefonem (hasło do zestawienia połączenia to 0000). Po zestawieniu połączenia można już wykonywać/odbierać połączenia telefoniczne oraz odtwarzać muzykę bezpośrednio z radia samochodowego.

Nawigacja GPS

Włóż kartę pamięci z mapą GPS do gniazda GPS radia a następnie kliknij na ikonę [GPS] w menu głównym.

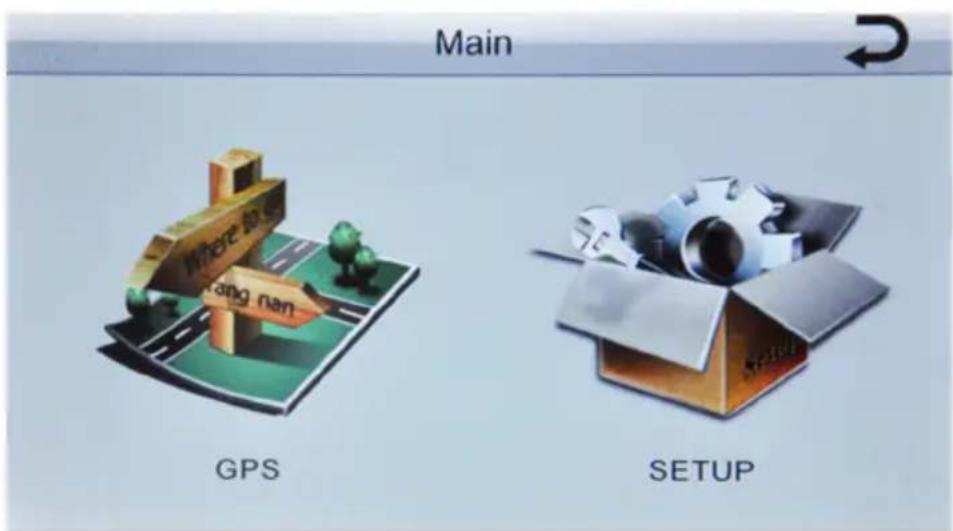

Menu główne GPS

Aby przejść do ustawień w menu GPS naciśnij na ikonę [SETUP]. Na ekranie ukaże się poniższy interfejs:

Uwaga: Istnieje możliwość, że przy próbie wprowadzenia niektórych zmian zajdzie konieczność podania hasła dostępu. Domyślne hasło to: 888888.

W zależności od potrzeb możemy zmienić ścieżkę dostępu do zainstalowanej mapy, język, ustawienia ekranu, przeprowadzić kalibrację ekranu itp.

Interfejs mapy GPS

Uwaga: Wygląd i interfejs mapy mogą się różnic w zależności od zainstalowanej mapy.

Pilot zdalnego sterowania

1. (Power): włączenie / wyłączenie.
2. (Tryb): zmiana trybu odtwarzania.
3. (Play/pauza): podczas odtwarzania muzyki naciśnij ten przycisk aby zrobić pauzę, ponowne naciśnięcie przycisku ponownie uruchomi odtwarzanie.
4. (Wyciszenie): wyciszenie odtwarzanego dźwięku.
5. (Tytuł): podczas odtwarzania DVD naciśnij ten przycisk, aby powrócić do menu głównego płyty.
6. (Napisy); podczas odtwarzania DVD naciśnij ten przycisk aby wyświetlić napisy.
7. (Ustawienia): naciśnij ten przycisk, aby przejść do ustawień urządzenia.
8. (Kąt): podczas odtwarzania płyty DVD naciśnij ten przycisk, aby zmienić kąt obrazu (jeżeli dla danej płyty DVD ta funkcja jest dostępna).
9. (Odtwarzanie w zwolnionym tempie): naciśnij ten przycisk aby włączyć odtwarzanie w zwolnionym tempie.
10. (Regulacja głośności +/-): naciśnij przycisk VOL+ aby zwiększyć poziom dźwięku lub VOL- aby zmniejszyć poziom dźwięku.

11. (Zoom): naciśnij ten przycisk podczas odtwarzania płyty VCD/DVD, aby powiększyć obraz (zrobić zoom).

12. (Przycisk wielofunkcyjny): naciśnij ten przycisk kilkakrotnie aby przełączyć się pomiędzy ustawieniami głośności, wysokich tonów (treble), niskich tonów (bas), balansu prawo-lewo (balance) i balansu przód-tył (fader).

13. (FF / FR / wybór stacji / wybór utworu): w zależności od trybu użyj przycisku aby wyszukać stację, wybrać utwór itp.
14. (Język audio): w trybie DVD naciśnij ten przycisk aby zmienić język audio, w trybie VCD naciśnij ten przycisk aby wybrać odtwarzanie audio: lewy kanał / prawy kanał / stereo.

PL

1. (GOTO): pozwala na przejście do wybranego punktu odtwarzania.
2. (Equalizer): ustawienia equalizera.
3. (Przyciski numeryczne): umożliwiają wprowadzenie wartości numerycznej np. numeru kanału.
4. (Menu płyty): naciśnięcie przycisku spowoduje wyświetlenie menu odtwarzanej płyty.
5. (OSD): naciśnij ten przycisk aby wyświetlić tytuł, katalog, czas odtwarzania, pozostały czas odtwarzania utowru.
6. (LOC/RDM): W trybie radia naciśnij ten przycisk, aby wybrać typ odbieranych stacji (lokalne/wszystkie), w trybie odtwarzania muzyki naciśnij ten przycisk, aby włączyć losowe odtwarzanie utworów.
7. (AMS/RPT): w trybie radia naciśnij ten przycisk, aby wyświetlić zapisane wcześniej stacje radiowe, w trybie odtwarzania muzyki naciśnij ten przycisk, aby zapętlić odtwarzanie danego utworu.
8. (ST/PROG): w trybie radia naciśnij ten przycisk aby przejść do trybu stereo.
9. (STOP): naciśnij ten przycisk jeden raz, aby zatrzymać odtwarzanie lub dwa razy, aby całkowicie wyłączyć odtwarzanie.
10. (ENTER): przycisk potwierdzenia.
11. W trybie DVD naciśnij ten przycisk aby nawigować prawo/lewo.
12. (Band/system): w trybie radia naciśnij ten przycisk, aby zmienić pasmo, w trybie TV naciśnij ten przycisk, aby zmienić standard kodowania (PAL/NTSC).
13. W trybie DVD naciśnij ten przycisk aby nawigować prawo/lewo.
14. (AF): częstotliwości alternatywne.
15. (PTY): typ programu.
16. (TA): komunikaty drogowe.

PL

Instalacja radia

1. Wymontuj poprzednio używane radio.
2. Zdemontuj wspornik oraz śruby zabezpieczające.
3. Podłącz kable zasilające i sygnałowe.
4. Zamocuj radio.

Uwaga: Zwróć uwagę aby podczas instalacji radia nie uszkodzić panelu przedniego radia oraz deski rozdzielczej.

PL

Schemat podłączenia

	Metalowe stenty		Kable zasilające
	Śruby i akcesoria		Wiązka przewodów RCA
	Maskownica		Antena GPS
		Kabel USB

Specyfikacja techniczna

Napięcie	10.8V ~ 16V
Pobór prądu	MAX 15A
Temp. pracy	-20°C ~ 60°C
Temp. przechowywania	-20°C ~ 70°C
Standard TV	NTSC/PAL
Standard video	AUTO/PAL/NTSC
Wejście sygnału	A/V
Rozmiar wyświetlacza	7 cali
Format wyświetlania	480x800 pix
Wymiary	178(d) x 145(w) x 100(h) mm
Waga	2.5 kg
Odbiornik radiowy	FM: 87.5 ~ 108MHz AM: 522 ~ 1620KHz
Tryb strojenia	PLL
Wyświetlacz	TFT
Zapis stacji	FM18 / AM12
Tryb wyszukiwania	Automatyczny / Ręczny
Odtwarzane formaty	DVD (USB SD) VCD CD MP3 MP4 AVI DVIX WMA BMP JPEG
Format video	Auto
S/N	55dB
Zakres dynamiczny	70dB
Zniekształcenie	0.8%
System	Wbudowany
Wyjście video	1Vpp
Wyjście audio	Auto
Format video	NTSC/PAL
Napięcie	13.8V
Moc wyjściowa	4 x 25W
Impedancja wzmacniacza	4 Ohm
Ustawienia: (bass)	100Hz +/- 7dB
(medium)	N/A
(treble)	10kHz +/- 7dB
Separacja	55dB
Impedancja wyjścia video	75 Ohm
Wyjście audio	4 kanały
Wyjście subwoofera	1 kanał (wł/wył)
Wyjście video	2 kanały
Wejście kamery	1 kanał

Poland

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produkt, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produkt nie należy usuwać razem z innymi odpadami komercyjnymi.

Wyprodukowano w CHRL dla LECHPOL Zbigniew Leszek, Miętne ul. Garwolińska 1 08-400 Garwolin.
