DED6904 - Piła DEDRA - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia DED6904 DEDRA w formacie PDF.
| Typ produktu | Piła ukośnica z posuwem (piła do cięcia kątowego) |
| Marka i model | DEDRA DED6904 |
| Napięcie robocze | 18 V prądu stałego |
| Prędkość obrotowa bez obciążenia | 3300 min⁻¹ |
| Średnica tarczy | 210 mm |
| Otwór tarczy | 30 mm |
| Stopień ochrony | IPX0 |
| Maksymalna głębokość cięcia (90° x 0°) | 70 x 210 mm |
| Maksymalna głębokość cięcia (90° x 45°) | 70 x 140 mm |
| Maksymalna głębokość cięcia (45° x 0°) | 35 x 210 mm |
| Maksymalna głębokość cięcia (45° x 45°) | 35 x 140 mm |
| Kąt obrotu stołu | -45° do +45° |
| Kąt nachylenia głowicy | 0° do 45° w lewo |
| Poziom ciśnienia akustycznego LpA | 90 dB(A) (niepewność 3 dB) |
| Poziom mocy akustycznej LwA | 98 dB(A) (niepewność 3 dB) |
| System napędowy | Linia SAS+ALL, zasilanie akumulatorowe (dostępne oddzielnie) |
| Zalecane tarcze | Z węglików spiekanych, nr kat. HA21040, H21024, H21040, H21042, H21060 |
| Odsysanie pyłu | Worek na pył lub przyłącze do odkurzacza przemysłowego |
| Zakres dostawy | Piła ukośnica, tarcza, worek na pył, zacisk, instrukcja obsługi, karta gwarancyjna |
Często zadawane pytania - DED6904 DEDRA
Pytania użytkowników dotyczące DED6904 DEDRA
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Piła w formacie PDF za darmo! Znajdź swoją instrukcję DED6904 - DEDRA i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. DED6904 marki DEDRA.
INSTRUKCJA OBSŁUGI DED6904 DEDRA
PL Akumulatorowa piła ukosowa z posuwem Instrukcja obsługi z kartą gwarancyjną
serwis@dedra.pl www.dedra.pl

- Zdjęcia i rysunki

- Zdjęcia i rysunki
- Opis urządzenia
- Przeznaczenie urządzenia
- Ograniczenie użycia
- Dane techniczne
- Przygotowanie do pracy
- Włączanie urządzenia
- Użytkowanie urządzenia
- Bieżące czynności obstługowe
- Części zamienne i akcesoria
- Samodzielne usuwanie usterek
- Kompletacja urządzenia
- Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
i elektronicznych - Wykaz części do rysunku złożeniowego
- Karta gwarancyjna
Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.
Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem i wszystkie instrukcje.
Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Urządzenie z linii SAS+ALL zostało zaprojektowane do pracy tylko z ładowarkami i akumulatorami linii
SAS+ALL.
Akumulator Li-Ion i ładowarka nie stanowią wyposażenia zakupionego urządzenia i należy nabyć je oddzielnie. Stosowanie akumulatorów i ładowarek innych niż dedykowanych do urządzenia jest zabronione.

Żachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.
2. Opis urządzenia

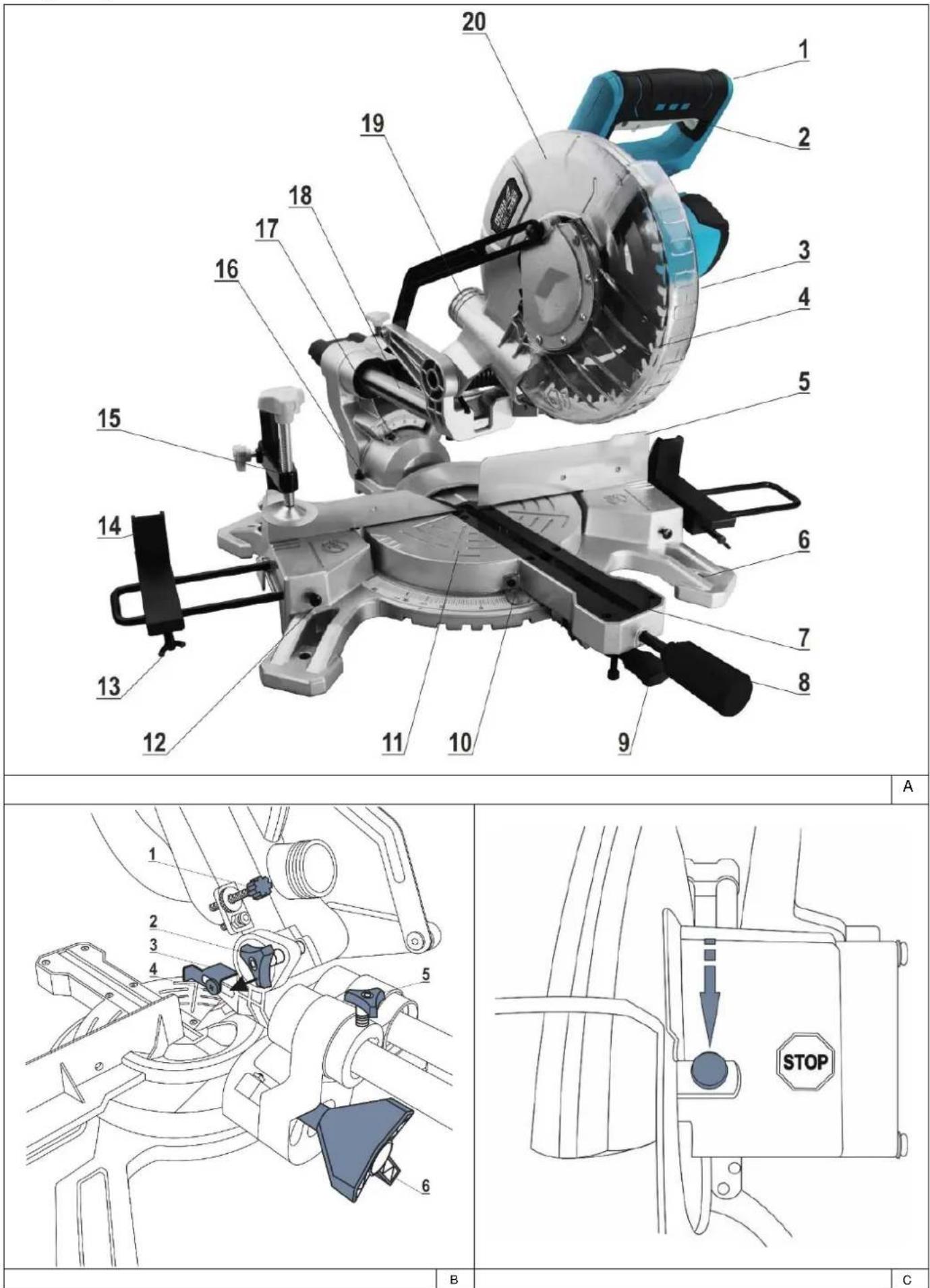

Rys. A: 1. Rękojeść, 2. Włącznik, 3. Ruchoma osłona tarczy, 4. Tarcza tnąca, 5. Listwa oporowa, 6. Wkładka, 8. Śruba blokady stółu obrotowego, 8. Stopa z otworem montażowym, 9. Przycisk blokady stołu obrotowego, 10. Skala i wskaźnik kąta obrotu stołu, 11. Stół obrotowy, 12. Wkręt montażowy wspornika, 13. Śruba regulacyjna wspornika, 14. Wspornik boczny, 15. Docisk, 16. Ogranicznik pochylenia głowicy, 17. Skala i wskaźnik kąta pochylenia głowica 18. Prowadnica, 19. Króciec wyrzutu urobku, 20. Osłona tarczy tnącej.
3. Przeznaczenie urządzenia
Pilarka ukosowa przeznaczona jest do cięcia wszelkiego typu drewna, materiałów drewnopodobnych (sklejka, płyta MDF, płyta wiórowa) oraz tworzyw sztucznych. Urządzenie pozwala na wykonanie podstawowych operacji cięcia takich jak: piłowanie prostopadłe z ukosem i pochyleniem głowicy.
Urządzenie należy wykorzystywać wyłącznie z odpowiednimi tarczami tnącymi, z zębami z nakładkami z węglików spiekanych. Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.
4. Ograniczenia użycia
Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”. Niedopuszczalne jest cięcie materiałów szkodliwych dla zdrowia oraz innych materiałów niewymienionych w punkcie „Przeznaczenie urządzenia”. Samowolne zmiany w budowie mechanicznej i
elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.
Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.
Dopuszczalne warunki pracy
Tryb pracy S1
Urządzenie może być użytkowana tylko w pomieszczeniach zamkniętych, o sprawnie działającej wentylacji.
- Dane techniczne
| Model | DED6904 |
| Napięcie pracy [V] | 18 d.c. |
| Prędkość obrotowa [min-1] | 3 300 |
| Stopień ochrony przed dostępem bezpośrednim | IPX0 |
| Średnica piły tarczowej [mm] | 210 |
| Średnica otworu [mm] | 30 |
| Mąksymalna grubość ciętego materiału [mm] | |
| 90^ × 0^ | 70 x 210 |
| 90^ × 45^ | 70 x 140 |
| 45^ × 0^ | 35 x 210 |
| 45^ × 45^ | 35 x 140 |
| Emisja hałasu: | |
| Poziom ciśnienia dźwięku LpA [dB(A)] | 90 |
| Poziom mocy dźwięku LwA [dB(A)] | 98 |
| Niepewność pomiarowa KpA [dB(A)] | 3 |
Informacja na temat hałasu
Emisja hałasu została określona zgodnie z EN 62841-1 wartości podano powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!
Deklarowana łączna wartość hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas.
Poziom hałasu podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.
6. Przygotowanie do pracy

Urządzenie stanowi część linii SAS+ALL, dlatego, aby z niego skorzystać, należy skompletować zestaw, urządzenia, akumulatora i ładowarki. Stosowanie innych owarek jest zabronione.

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.
Przed uruchomieniem urządzenia zapoznaj się rysunkami dołączonymi do instrukcji, sprawdź czy wszystkie elementy wyposażenia zostały dołączone do urządzenia. Dokonaj oględzin pod katem ewentualnych uszkodzeń. W przypadku stwierdzenia braku któregoś elementu lub widocznych uszkodzeń, skontaktuj się ze sprzedawcą i nie używaj urządzenia.

Używanie niekompletnego lub niesprawnego urządzenia stanowi zagrożenie dla użytkownika.
Montaż stacjonarny
Urządzenie ustaw na płaskiej, równej powierzchni, w miejscu dobrze oświetłonym. Przymocuj urządzenie do powierzchni roboczej za pomocą śrub poprzez otwory montażowe znajdujące się w podstawie urządzenia.(Rys. A, 6)
Odprowadzanie pyłu
Przed uruchomieniem urządzenia zamontuj na króćcu odprowadzania pyłu (Rys. A, 19) dołączony do zestawu worek. Aby opróżnić worek na pył, zdejmij go z króćca odprowadzenia pyłu.
Alternatywnie można również podłączyć pilarkę do odkurzacza przemysłowego, wykorzystując króciec odprowadzania pyłu.
Ramię głowicy
Ramię głowicy do celów transportowych, znajduje się w pozycji zablokowanej, aby odblokować ramię głowicy:
- Dociśnij rękojeść (Rys. A, 1) do dołu.
- Odciągnij rygiel blokady głowicy (Rys. B, 2) zgodnie ze strzałką na rysunku
- Przytrzymuj rękojeść w miarę jak podnosi się ona do swego położenia górnego. Aby zablokować ramię głowicy w dolnym położeniu:
- Dociśnij rękojeść (Rys. A, 1) aż głowica znajdzie się w skrajnym dolnym położeniu i przytrzymaj
- Wsuń rygiel blokady aby zablokować głowicę
Montaż elementów docisku
Docisk (Rys. D) stosujemy w celu unieruchomienia obrabianego materiału, można go zamocować z dowolnej strony. Aby zamontować elementy docisku:
- Wsuń trzpień docisku w otwór w listwie oporowej.
- Dokreć śrubą.
- Umieść materiał tak aby opierał się o listwę oporową,
- Dostosuj pozycję ramienia zacisku śrubowego do obrabianego materiału.
- Dokręć pokrętło blokady ramienia docisku pionowego,
- Sprawdzić czy materiał jest stabilnie zamontowany.
- Dokręć śrubą aby zablokować obrabiany materiał.
Zwracaj szczególną uwagę, aby podczas wykonywania cięcia prostopadłego zacisk montować z lewej strony głowicy. Natomiast podczas wykonywania cięcia z pochyleniem głowicy, montuj zacisk z prawej strony.

Nie pracuj urządzeniem jeśli obrabiany materiał nie został unieruchomiony
Montaż i regulacja wsporników bocznych
- Poluzuj wkręt dociskowy (Rys. A, 12) i wsuń wspornik na maksymalną głębokość w dedykowane otwory
- Dokręć wkręt dociskowy
- Poluzuj śrubę regulacyjną (Rys. A, 13) i ustaw wspornik (Rys. A, 14) w żądanej pozycji
• Dokręć śrubę regulacyjną
Regulacja kąta obrotu
• Poluzuj śrubę blokującą (Rys. A, 8)
- Przytrzymaj dłonią podstawę urządzenia a drugą dłonią wcisnij dźwignię blokady (Rys. A, 9) i obróć głowicę tak aby wskaźnik ustawił się na skali kątowej (Rys. A, 10) w żadanym położeniu.
- Dokreć śrubę blokującą.
Regulacja kąta ukosu
- Poluzuj pokrętło blokady regulacji ukosu (Rys. B, 6)
- Pochyl głowicę w lewo, aż wskaźnik ustawi się na żądanym kącie na skali ukosu (Rys. A, 17).
- Dokreć pokrętło blokady ukosu.
Regulacja głębokości nacinania
• Poluzuj wkręt dociskowy (Rys. B, 4)
- Przesuń suwak (Rys. B, 3) maksymalnie w kierunku operatora
- Dociśnij głowicę do dołu, tak, aby śruba regulacyjna (Rys. B, 1) oparła się na suwaku (Rys. B, 3)
- Ustaw żądaną głębokość zacinania przy pomocy śruby regulacyjnej (Rys. (B, 1) i zabezpiecz nakrętką kontrującą
- Aby przecinać materiał do końca wsuń suwak (Rys. B, 3) maksymalnie w kierunku tyłu urządzenia.
7. Włączanie urządzenia

Przed uruchomieniem urządzenia bezwziędnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

Naładowany akumulator wsuwamy w prowadnicę w rękojeści aż zadziała zatrzask uchwytu. Urządzenie jest
gotowe do pracy
Urządzenie, posiada przycisk blokady włącznika, zabezpieczający przed przypadkowym uruchomieniem.
Włączenie
- Wciśnij przycisk blokady włącznika. (Rys. E, 1)
• Wciśnij przycisk włącznika. (Rys. E, 2)
Wyłączenie
- Zwolnij nacisk na przycisk włącznika.
- Po całkowitym zatrzymaniu piły tarczowej możesz podnieść głowicę.
8. Użytkowanie urządzenia

Nie trzymają rąk, ani innych części ciała w płaszczyźnie cięcia podczas pracy. Nie przebywaj w płaszczyźnie cięcia
podczas pracy.

Stosuj dodatkowe podpory zawsze kiedy zachodzi taka potrzeba ze względu na wymiary obrabianego materiału.
Ciecie prostopadłe
Ciecie prostopadłe wykonujemy w poprzek słoi materiału obrabianego, przy ustawieniu kąta obrotu stołu ustawionego w pozycji 0 stopni.
- Ustaw głowicę uchylną w pozycji górnej.
- Ustaw kąt 0 stopni na skali ukosu.
- Zamocuj obrabiany materiał do stołu, zablokuj zaciskiem śrubowym
- Włącz urządzenie i poczekaj aż osiągnie maksymalne obroty.
- Obniż głowicę do zagłębienia tarczy w materiale.
- Wykonaj cięcie.
- Wyłącz urządzenie po zakończeniu cięcia, zaczekaj aż tarcza zatrzyma się.
Ciecie pionowe pod kątem (-45 ÷ +45 stopni)
- Ustaw żądany kąt cięcia według punktu „Regulacji kąta obrotu” w rozdziale „Przygotowanie do pracy” niniejszej instrukcji obsługi.
- Zamocuj obrabiany materiał do stołu, zablokuj zaciskiem śrubowym.
- Włącz urządzenie i poczekaj aż osiągnie maksymalne obroty.
- Obniż głowicę do zagłębienia tarczy w materiale.
- Wykonaj cięcie.
- Wyłącz urządzenie po zakończeniu cięcia, zaczekaj aż tarcza zatrzyma się.
Ciecie z pochyleniem głowicy (0-45 stopni)
Uzradzenie może być używane do cięcia z pochyleniem płaszczyzny w zakresie kątowym (0-45 stopni) w stosunku do płaszczyzny stołu roboczego z lewej strony. • Ustaw żądany kąt cięcia według punktu „Regulacji kąta ukosu” w rozdziale „Przygotowanie do pracy” niniejszej instrukcji obsługi.
- Zamocuj obrabiany materiał do stołu, dociągnij zaciskiem śrubowym.
- Włącz urządzenie i odczekaj aż osiągnie maksymalne obroty.
- Obniż głowicę aż do pełnego zagłębienia tarczy w materiale.
- Wykonaj cięcie.
- Wyłącz urządzenie po zakończeniu cięcia, zaczekaj aż tarcza zatrzyma się.
Ciecie dużych przedmiotów (ciecie suwne)
- Poluzować pokrętło blokady suwnicy tak, aby głowica mogła przesuwać się na suwnicy (rys. B, 5).
- Zamontować obrabiany materiał za pomocą zacisku (Rys. A, 15).
- Wysunąć głowicę urządzenia maksymalnie w stronę operatora
- Włączyć urządzenie i poczekać, aż tarcza osiągnie maksymalne obroty.
- Zwolnić blokadę głowicy i powoli obniżać głowicę aż do zagłębienia się w materiale. Obniżyć maksymalnie głowicę
- Pchnąć głowicę w kierunku ogranicznika suwnicy (od siebie) poprzez obrabiany przedmiot.
- Po zakończeniu cięcia należy wyłączyć urządzenie, zaczekać aż do całkowitego zatrzymania tarczy, a następnie podnieść głowicę do pozycji wyjściowej.

Nigdy nie rozpoczynać cięcia, kiedy głowica nie jest maksymalnie wysunięta w stronę operatora (do siebie)!
Nacinanie
- Ustaw żadana głębokość nacinania według punktu „Regulacja głębokości nacinania” w rozdziale „Przygotowanie do pracy” niniejszej instrukcji obsługi.
- Czynność nacinania wykonaj według instrukcji opisanych w puncie „Clecle dużych przedmiotów (ciecle suwne)”.
- Suwak (Rys. B, 3) pozwala na szybką zamianę trybów pracy pomiędzy nacinaniem a przecinaniem: nacinanie przy suwaku wysuniętym maksymalnie w kierunku operatora, przecinanie przy suwaku wsuniętym maksymalnie w kierunku tyłu urządzenia.
9. Bieżące czynności obsługowe

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.
Przed każdym uruchomieniem urządzenia weryfikuj stan techniczny piły tarczowej. Sprawdzaj czy na powierzchni nie ma rys świadczących o pęknięciu piły tarczowej. Sprawdzaj czy nie ma ubytków skrawających płytek węglikowych. Regularnie czyść suchą ściereczką komorę piły tarczowej, drożność kanału wyrzutnika wiórów. Regularnie oczyszczaj wloty powietrza otworów wentylacyjnych za pomocą sprężonego powietrza. Regularnie sprawdzaj ruchomą osłonę tarczy. Pamiętaj, że osłona musi się zawsze swobodnie poruszać i samoczynnie zamykać. Usuwaj pył i wiory za pomocą sprężonego powietrza lub pędzelka.

Do czyszczenia urządzenia nie używaj żrących
detergentów, rozpuszczalników ze względu na potencjalnie ie na powierzchnie urządzenia.
W przypadku użytkowania worka na urobek nie dopuszczaj do jego przepełnienia.
Wymiana piły tarczowej
Podczas wymiany piły tarczowej używaj rękawic ochronnych. Przy kontakcie z piłą tarczową istnieje niebezpieczeństwo zranienia.
Stosuj piły tarczowe, których maksymalna dopuszczalna prędkość obrotowa jest wyższa od prędkości obrotowej maszyny bez obciążenia.
Podczas montażu zwracaj uwagę na to, aby kierunek cięcia zębów (kierunek strzałki na tarczy) zgadzał się z kierunkiem strzałki na osłonie urządzenia.
Stosuj piły tarczowe rekomendowane przez producenta.
Nigdy nie wciskaj przycisku blokady wrzeciona kiedy wrzeciono się kręci.
Aby wymienić tarczę:
- Odsuń ruchomą osłonę tarczy i trzymaj w pozycji otwartej (Rys. F).
- Poluzuj śrubę (Rys. F, 1) blokującą osłonę środka tarczy (Rys. F, 2).
- Obróć osłone środka tarczy (Rys. G, 1).
- Zablokuj wrzeciono za pomocą przycisku blokady (Rys. C).
- Kluczem imbusowym 6 mm odkręć wkręt mocujący tarczę (Rys. G, 2) – uwaga: wkręt ma gwint lewoskrętny.
• Zdejmij pierścień dociskowy. - Wymień piłę tarczową.
Montaż piły tarczowej przeprowadź w kolejności odwrotnej.
Wymiana szczotek elektrografitowych
Kontroluj stan szczotek elektrografitowych, w przypadku stwierdzenia, że są krótsze niż 5 mm należy je wymienić na nowe.
- Odkręć dwa wkręty mocujące pokrywę do obudowy silnika.
- Wyjmij zużyte szczotki.
- Usuń ewentualny pył węglowy, przy pomocy sprężonego powietrza.
- Włóż nowe szczotki (szczotki powinny się swobodnie przesuwać w szczotkotrzymaczu).
- Zamontuj pokrywę do obudowy.
10. Części zamienne i akcesoria
Zalecane piły tarczowe
Dopuszczalne jest stosowanie pił do drewna o innej liczbie zębów. W przypadku stosowania pił o większej liczbie zębów należy stosować proporcjonalnie mniejsze posuwy robocze.
Dobór liczby zębów piły tarczowej do ciętego materiału:
10-24 – Drewno grube (twarde lub miękkie), płyta wiórowa.
Ciecie wzdłużne (wzdłuż włókien drewna)
18-40 – Drewno cienkie, płyta wórowa wraz z pokryciem laminowanym lub bez, pokrycia drewniane. Cięcie precyzyjne, szybkie, wzdłuż lub w poprzek włókien drewna.
30-80 – Do pokryć i wykończenia płyty, plansze z drewna zwykłego lub szlachetnego (1 lub 2-stronne), cienkie płyty, plastik, pleksiglas. Cięcie bardzo precyzyjne, powierzchnia cięcia bez wylupań.
80-120 – Drewno twarde, płyty z tworzyw sztucznych. Cięcie bardzo precyzyjne.
DEDRA poleca stosowanie pił tarczowych z węglikami spiekanymi o numerach katalogowych:
HA21040 - średnica 210 mm, otwór 30 mm, liczba zębów 40,
H21024 - średnica 210 mm, otwór 30 mm, liczba zębów 24,
H21040 - średnica 210 mm, otwór 30 mm, liczba zębów 40,
H21042 - średnica 210 mm, otwór 30 mm, liczba zębów 42,
H21060 - średnica 210 mm, otwór 30 mm, liczba zębów 60,
Urządzenie z linii SAS+ALL można wyposażć w każdy akumulator i ładowarkę z linii SAS+ALL.
W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.
W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).
11. Samodzielne usuwanie usterek
UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.
| Problem | Przyczyna | Rozwiązanie |
| Maszyna nie działa | Akumulator jest złe podłączony | Zamocować poprawnie akumulator |
| Rozładowany akumulator | Naładować akumulator | |
| Zużyte szczotki silnika | Przekazać do serwisu | |
| Uszkodzony włącznik | Przekazać do serwisu | |
| Silnik przegrzewa się | Zapchane otwory wentylacyjne | Oczyścić otwory wentylacyjne |
| Maszyna rusza z trudem | Komora piły tarczowej wypełniona jest trocinami, na skutek niedrożności układu odbierającego trociny | Oczyścić kanał wyrzutnika trocin, Opróżnić worek zbierający urobek |
| Maszyna nie rusza | Zatarte łożyska silnika | Przekazać do serwisu |
| Maszyna po dłuższym okresie użytkowania traci moc, w czasie cięcia czuć zapach palonego drewna | Tępa piła tarczowa | Wymienić piłę tarczową na nową. |
12. Kompletacja urządzenia
- Pilarka ukosowa – 1 szt., 2. Tarczowa piła do drewna – 1 szt., 3. Worek na urobek– 1 szt, 4. Zacisk – 1 szt.
13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.
Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego
użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużyłego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.
Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, wynikające z możliwości
obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.
Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.
Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.
Pozbywanie się odpadów w krajach poza Unią Europejską: Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.
- Wykaz części do rysunku złożeniowego (rys. H)
| LP | Nazwa części | LP | Nazwa części |
| 1 | Śruba | 76 | Wkręt |
| 2 | Podkładka | 77 | Podkładka |
| 3 | Wkręt samogwintujący | 78 | Osłona łożyska |
| 4 | Rekojeść górna | 78A | Pierścień filcowy |
| 5 | Spust włącznika | 79 | Ramię tuleji |
| 9 | Styk akumulatora | 80 | Podkładka |
| 10 | Rękojeść | 81 | Sprężyna |
| 11 | Śruba | 82 | Pokrętło |
| 12 | Tabliczka ostrzeżeń | 83 | Łożysko kulkowe przesuwne |
| 13 | Sprężyna spustu | 84 | Klin |
| 14 | Mikrowłącznik | 85 | Zacisk pochylenia |
| 15 | Worek na urobek | 86 | Podkładka |
| 16 | Deflektor | 87 | Skala kątowa |
| 17 | Śruba | 88 | Gałka klina |
| 18 | Uszczelniacz | 89 | Oring |
| 19 | Śruba | 90 | Klin |
| 20 | Podkładka sprężynowa | 91 | Podkładka |
| 21 | Śruba | 92 | Ogranicznik głębokości cięcia |
| 22 | Śruba | 93 | Wkręt z lem półokrągłym |
| 23 | Trzpień blokady wrzeciona | 94 | Wspornik |
| 24 | Segger | 95 | Sprężyna |
| 25 | Sprężyna trzpienia blokady wrzeciona | 96 | Tuleja |
| 26 | Oznakowanie | 97 | Walek |
| 27 | Pierścień oporowy | 98 | Wkręt wpuszczany |
| 28 | Klin | 99 | Wkładka w stole |
| 29 | Wrzeciono | 100 | Nakrętka |
| 30 | Podkładka sprężynowa | 101 | Śruba |
| 31 | Mocowanie przekładni | 102 | Płytka |
| 32 | Łożysko | 103 | Podkładka |
| 33 | Śruba | 104 | Śruba |
| 34 | Płytka blokady wrzeciona | 105 | Wkręty |
| 35 | Koło zębate odbiorcze | 106 | Podkładka |
| 36 | Pierścień osadczy wałka | 107 | Wskaźnik skali kątowej |
| 37 | Szczotkotrzymacz | 108 | Podkładka |
| 38 | Osłona | 109 | Nakrętka zabezpieczająca |
| 39 | Wkręt regulacji głębokości cięcia | 110 | Podkładka |
| 40 | Nakrętka radełkowana | 111 | Walek |
| 41 | Śruba | 112 | Stół obrotowy |
| 42 | Nakrętka | 113 | Wkręty |
| 43 | Łożysko | 114 | Śruba |
| 44 | Tylna osłona silnika | 115 | Sprężyna |
| 45 | Wirnik | 116 | Przycisk sprężyny |
| 46 | Łożysko | 117 | Śruba mocująca tarczę |
| 47 | Osłona gumowa | 118 | Osłona rękojeści |
| 48 | Wkręt samogwintujący | 119 | Rękojeść |
| 49 | Stojan | 120 | Pręt blokujący |
| 50 | Tabliczka znamionowa | 121 | Wskaźnik |
| 51 | Obudowa silnika | 122 | Skala pochylenia tarczy |
| 52 | Przewód | 123 | Podstawa |
| 53 | Sprężyna szczotkotrzymacza | 124 | Nakrętka zabezpieczająca |
| 54 | Szczotkotrzymacz | 125 | Schowek na klucz |
| 55 | Szczotki elektrografitowe (kpl.) | 126 | Klucz imbusowy |
| 56 | Wkręt samogwintujący | 127 | Prowadnica |
| 57 | Osłona tylna silnika | 128 | Śruba |
| 58 | Wkręty | 129 | Śruba |
| 59 | Podkładka | 130 | Cewka |
| 60 | Śruba mocująca tarczę | 131 | Pierścień buforowy |
| 61 | Ostrze | 132 | Prowadnik |
| 62 | Pierścień dociskowy | 133 | Wspornik prowadnika |
| 63 | Śruba | 134 | Pokrętło zacisku |
| 64 | Podkładka sprężynowa | 135 | Pokrętło |
| 65 | Zacisk wspornika | 136 | Ramię zacisku |
| 66 | Nakrętka zabezpieczająca | 137 | Pręt zacisku |
| 67 | Osłona | 138 | Płytka zacisku |
| 68 | Uszczelniacz | 139 | Wspornik boczny |
| 69 | Śruba | 140 | Podkładka |
| 70 | Śruba | 141A | Włącznik lasera |
| 71 | Sprężyna | 141A | Osłona |
| 72 | Nakładka centrująca | 142 | Zacisk |
| 73 | Pokrywa filtra | 146 | Oprzewodowanie |
| 7-1 | Nit | 147 | Przyłącze |
| 7-2 | Osłona | 148 | Przyłącze |
| 7-3 | Osłona plastikowa | 149 | Przyłącze |
| 74 | Podkładka | 150 | Przyłącze |
| 75 | Tłok | 151 | Osłona termokurczliwa |
Karta gwarancyjna
na
Pilarka ukosowa
Nr katalogowy: DED6904 nr partii: ....
(zwane dalej Produktem)
Data zakupu Produktu: ......
Pieczęć sprzedawcy
Data i podpis sprzedawcy: ....
Oświadczenie Użytkownika:
Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:
Data i miejsce Podpis Użytkownika
I. Odpowiedzialność za Produkt
- Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
- Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
- Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
- Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
- W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.
II. Okres gwarancji
| Elementy Produktu | Czas trwania ochrony gwarancyjnej |
| Pilarka ukosowa | 24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej |
| Tarczowa piła do drewna, worek na urobek, zacisk | Bez gwarancji |
III. Warunki skorzystania z gwarancji
-
Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
-
Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
- Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
- Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;
d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi. - Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:
- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
- Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.
IV. Procedura reklamacyjna
- W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
- Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w
rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.
- Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
- Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).
- Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra
Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska). - Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
- Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
- Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
- Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
- Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.
Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
Zgodnie z art. 13 ust. 1 i ust. 2 rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (dalej: „RODO”) informujemy
- Administratorem Twoich danych osobowych podanych w formularzu jest DEDRA-EXIM sp. z o.o. z siedzibą w Pruszkowie, ul. 3 Maja 8, 05-800 Pruszków (dalej: „Administrator”).
- Twoje dane będą przetwarzane wyłącznie w celu przeprowadzenia procedury gwarancyjnej urządzenia zgodnie art. 6 ust. 1 lit. b ogólnego rozporządzenie o gwaronie danych (dalej: „RODO”) Podanie danych jest dobrowolne, ale konieczne do przeprowadzenia procedury gwarancyjnej.
- Twoje dane będą przetwarzane przez okres rozpatrywania przeprowadzenia procedury gwarancyjnej oraz w celach archiwizacyjnych w razie konieczności obrony przed ewentualnymi roszczeniami wobec Administratora nie dłużej niż do momentu ich przedawnienia.
- Twoje dane mogą być ujawniane wyłącznie podmiotom przetwarzającym dane na rzecz administratora na podstawie pisemnej umowy powierzenia przetwarzania danych osobowych świadczącym m.in. usługi serwisu technicznego, hostingu lub obsługi strony internetowej, obsługi IT, firmie kurierskiej. Dostawcy Administratora zobowiązani są do zapewnienia zabezpieczenia danych i spełnienia wymogów obowiązującego prawa związanego z ochroną danych osobowych i nie mogą wykorzystywać powierzonych danych osobowych do innych celów niż te, które są określone w umowie z Administratorem.
- Twoje dane nie będą przetwarzane w sposób zautomatyzowany w tym również w formie profilowania oraz nie będą przekazywane do państwa trzeciego/organizacji międzynarodowej.
- Posiadasz prawo dostępu do treści swoich danych oraz prawo ich sprostowania, usunięcia, ograniczenia przetwarzania, prawo do przenoszenia danych, prawo wniesienia sprzeciwu, w dowolnym momencie.
- We wszelkich sprawach związanych z przetwarzaniem Twoich danych osobowych przez Administratora możesz skontaktować się pod adresem e-mail: daneosobowe@dedra.pl;
- Masz prawo wniesienia skargi do wniesienia skargi do organu właściwego do spraw ochrony danych osobowych;
cz Obsah
- Pokosová píla – 1 ks, 2. Pílový kotúč na drevo – 1 ks. 3. Vrece na piliny – 1 ks; 4. Svorka – 1 ks.
Regulacja kąta obrotu
• Poluzuj śrubę blokującą (Rys. A, 8)
- Przytrzymaj dłonią podstawę urządzenia a drugą dłonią wcisnij dźwignię blokady (Rys. A, 9) i obróć głowicę tak aby wskaźnik ustawił się na skali kątowej (Rys. A, 10) w żadanym położeniu.
- Dokreć śrubę blokującą.
