Typ produktu	Mini szlifierka kątowa (narzędzie rotacyjne) do prac precyzyjnych
Model	DED7946Z1
Marka	DEDRA
Napięcie znamionowe	230 V / 50 Hz
Moc znamionowa	170 W
Zakres prędkości obrotowej	10 000 – 35 000 obr./min (regulacja w 5 stopniach + maksimum)
Klasa ochronności	II (podwójna izolacja)
Stopień ochrony (IP)	IPX0 (brak ochrony przed zachlapaniem)
Poziom ciśnienia akustycznego (LpA)	72 dB(A) (niepewność KpA = 3 dB)
Poziom mocy akustycznej (LwA)	83 dB(A) (niepewność KwA = 3 dB)
Poziom wibracji (uchwyt ręczny)	< 2,5 m/s² (niepewność K = 1,5 m/s²)
Masa (netto)	ok. 0,5 kg (bez akcesoriów)
Uchwyt zaciskowy (tuleja zaciskowa)	2,3 mm i 3,2 mm
Wałek giętki	Tak, w zestawie do precyzyjnej pracy
Dodatkowa rękojeść	Tak, w zestawie
Prowadnica do frezowania	Tak, w zestawie (kołnierz frezarski z regulacją głębokości)
Zawartość zestawu (akcesoria)	Tarcze tnące, frezy diamentowe, filce polerskie, papier ścierny, kamienie szlifierskie, szczotki stalowe, wiertła, tuleja zaciskowa, kamień do ostrzenia i wiele więcej
Zastosowania	Wiercenie, frezowanie, cięcie, grawerowanie, polerowanie, szlifowanie, odrdzewianie – nadaje się do drewna, metalu, tworzyw sztucznych, szkła, ceramiki, biżuterii
Tryb pracy	S1 (praca ciągła)
Konserwacja i czyszczenie	Utrzymuj szczeliny wentylacyjne w czystości, czyść obudowę wilgotną szmatką z mydłem, nie używaj rozpuszczalników, nie dopuszczaj do przedostania się wody
Zalecenia bezpieczeństwa	Noś ochronniki słuchu, nie pozostawiaj urządzenia bez nadzoru, nie załamuj wałka giętkiego, nie dotykaj gorących powierzchni
Gwarancja	24 miesiące (zgodnie z kartą gwarancyjną)

Często zadawane pytania - DED7946Z1 DEDRA

Jaką prędkość obrotową wybrać do cięcia drewna?

Wybierz wysoką prędkość (stopień 5 lub Max.) dla czystych cięć. Upewnij się, że tarcza tnąca się nie zacina.

Czy mogę używać wałka giętkiego również do grawerowania?

Tak, wałek giętki doskonale nadaje się do grawerowania, ponieważ umożliwia prowadzenie przypominające długopis. Trzymaj go lekko ukośnie jak długopis.

Jak prawidłowo czyścić urządzenie?

Czyść obudowę wilgotną szmatką z odrobiną mydła. Nie używaj środków czyszczących zawierających rozpuszczalniki i upewnij się, że woda nie dostaje się do urządzenia.

Co zrobić, gdy maszyna nie działa?

Sprawdź najpierw przewód zasilający i gniazdko. Jeśli przełącznik jest uszkodzony lub bezpiecznik się przepalił, skontaktuj się z serwisem. Przed każdym poszukiwaniem usterki wyciągnij wtyczkę z gniazdka.

Czy mogę tym urządzeniem wiercić w betonie?

Nie, urządzenie nie nadaje się do wiercenia w betonie lub kamieniu naturalnym. Może być używane tylko do lekkich materiałów, takich jak drewno, tworzywa sztuczne, metal i ceramika.

Jakie tuleje zaciskowe są w zestawie?

Urządzenie jest dostarczane z tulejami zaciskowymi do trzpieni 2,3 mm i 3,2 mm. Inne rozmiary są dostępne opcjonalnie.

Jak ustawić prędkość obrotową?

Prędkość obrotowa jest ustawiana za pomocą pokrętła na górze obudowy urządzenia. Jest 5 stopni plus pozycja maksymalna, które obejmują zakres od 10 000 do 35 000 obr./min.

Dlaczego urządzenie nagrzewa się podczas pracy?

Przegrzanie może być spowodowane zatkanymi szczelinami wentylacyjnymi. Czyść je regularnie sprężonym powietrzem. Unikaj również nadmiernego nacisku na obrabiany przedmiot.

Czy mogę samodzielnie wymienić szczotki węglowe?

Wymiana szczotek węglowych powinna być wykonana przez profesjonalny serwis, ponieważ wymaga to otwarcia urządzenia. Skontaktuj się z serwisem DEDRA.

Jakie akcesoria są zalecane do polerowania biżuterii?

Używaj wałka giętkiego wraz z filcami polerskimi i końcówkami polerskimi. Pracuj z niską prędkością obrotową, aby uniknąć rozmazywania.

INSTRUKCJA OBSŁUGI DED7946Z1 DEDRA

Instrukcja obsługi z kartą gwarancyjną

CZ

Mini bruska

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopłowanie lub rozpowszechnianie Instrukli Obsługł we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

CZ

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


A

B

C

D

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podłączenie do sieci
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
    i elektronicznych

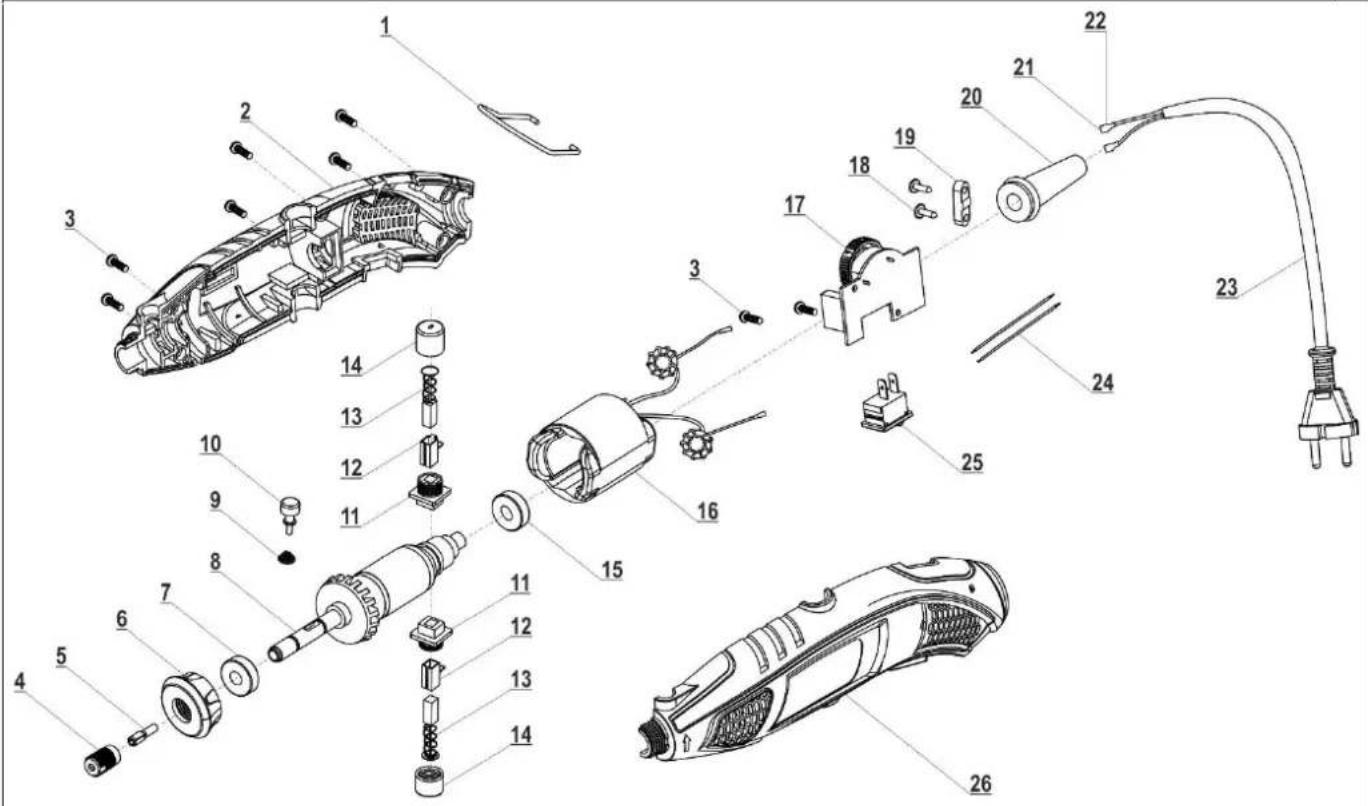

15. Wykaz części do rysunku złożeniowego
16. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z 0.0.

Ogólne warunki bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

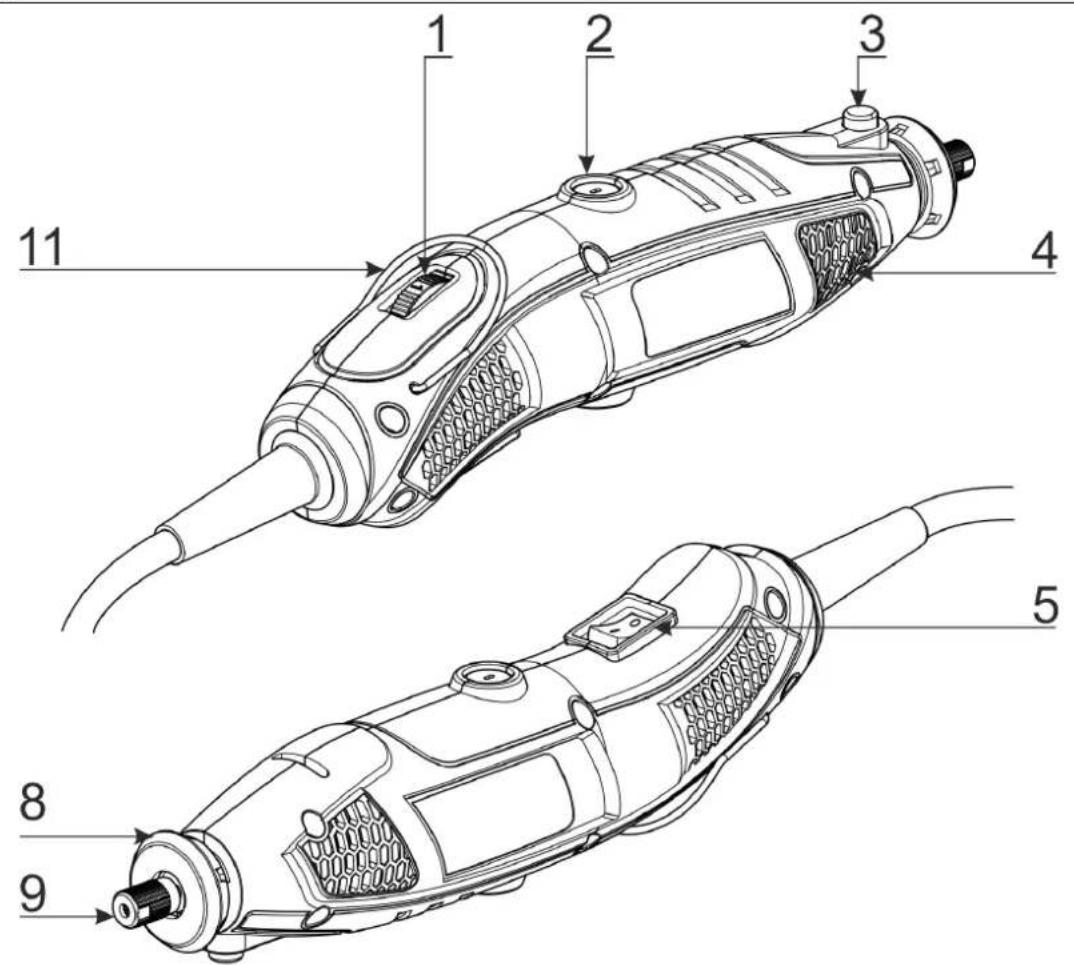

Opis urządzenia (Rys A, B, C, D)

1. Regulator prędkości obrotowej, 2. Zaślepka szczotkotrzymacza, 3. Blokada wrzeciona, 4. Otwory wentylacyjne, 5. Włącznik, 6. Rękojeść pomocnicza, 7. Kołnierz do frezowania, 8. Nakrętka, 9. Wrzeciono, 10. Nakrętka kołnierza do frezowania, 11. Zawieszka, 12. Klucz płaski, 13. Klucz imbusowy, 14. Wałek elastyczny, 15. Nakrętka łącząca, 16. Pancerz giętki, 17. Rękojeść, 18. Blokada wałka, 19. Uchwyt końcówki roboczej

3. Przeznaczenie urządzenia

Mini-szlifierka służy do wykonywania precyzyjnych prac z zakresu wiercenia, frezowania, cięcia, grawerowania lub polerowania. Znajduje zastosowanie przy pracach wymagających precyzji, takich jak budowa modeli, przy precyzyjnej obróbce drewna i metalu, do polerowania biżuterii itp.

Możliwość stosowania elastycznego wału pozwala na swobodną i bardzo precyzyjną pracę.

W zależności od wykonywanych operacji można dostosować prędkość znamionową końcówki roboczej w zakresie 10 000 obr/min do 35 000 obr/min. Dzięki zastosowaniu dodatkowego uchwytu można dokonywać frezowania w zakresie od 0 do 20 mm. Dodatkowy uchwyt umożliwia pracę obiema rękami, co zapewnia niezawodność prowadzenie narzędzia.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy

Urządzenia nie wolno stosować do cięcia płytek ceramicznych, cięcia dużych elementów ze stali, do wykonywania prac wymagających ciągłego chłodzenia wodą, wiercenia w betonie i kamieniu naturalnym.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę ych.

Chronić przed wilgocią

1. Dane Techniczne

Model	DED7946Z1
Napięcie znamionowe [V/Hz]	230, 50
Moc znamionowa [W]	170
Stopień ochrony przed dostępem bezpośrednim	IPX0
Klasa ochronny przeciwporażeniowej	II

Zakres prędkości obrotowych [min-1]	Max. 35 000
Emisja hałasu
- LpA [dB(A)]	72
- niepewność pomiaru (KpA) [dB(A)]	3
- LwA [dB(A)]	83
- niepewność pomiaru (KwA) [dB(A)]	3
Poziom wibracji rękojeści
- ah [m/s2]	<2,5
- niepewność pomiaru K [m/s2]	1,5
Masa urządzenia netto [kg]

Informacja na temat drgań i hałasu

Wartość łączona drgań a _n oraz niepewność pomiaru określono zgodnie z normą EN 60745-1 i podano w tabeli.

Emisja hałasu została określona zgodnie z EN 60745-2-23, wartości podano powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania.

Poziom drgań podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cykłu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

UWAGA Wszystkie opisane poniżej czynności należy wykonywać przy wyjętej wtyczce z gniazdka!

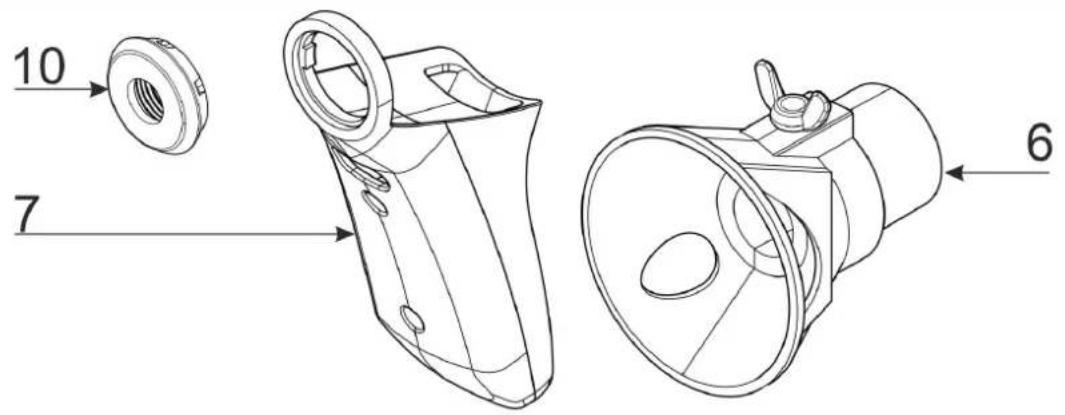

Montaż rękojeści pomocniczej

- odkręcić nakrętkę kołnierza szlifierki (8)

- nałożyć rękojeść pomocniczą (6) w taki sposób, aby rowki i wypusty na pierścieniu rękojeści i na głowicy urządzenia pokrywały się

- dokręcić rękojeść nakrętką rękojeści pomocniczej (10)

Zakładanie uchwytu 2,3 lub 3,2 mm

- wcisnąć przycisk blokady wrzeciona (3)

- powoli przekręcać wrzeciono aż do zablokowania

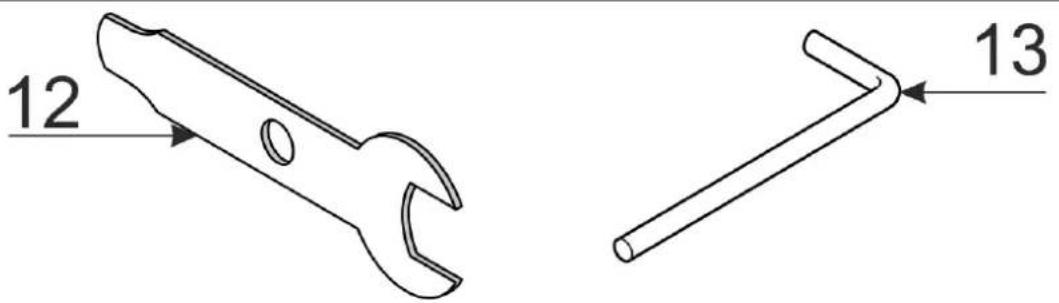

- za pomocą klucza płaskiego (12) odkręcić nakrętkę mocującą

- wyjąć zamocowany uchwyt końcówki roboczej

- wcisnąć w otwór wrzeciona uchwyt (2,3 lub 3,2 mm)

- nałożyć i dokręcić nakrętkę mocującą

- zwolnić przycisk blokady wrzeciona

Zakładanie końcówki roboczej

- wcisnąć przycisk blokady wrzeciona (3)

- powoli przekręcać wrzeciono aż do zablokowania

- za pomocą klucza płaskiego poluzować nakrętkę mocującą

- wsunąć wymaganą końcówkę roboczą w uchwyt

- dokręcić nakrętkę mocującą

- sprawdzić, czy końcówka robocza jest prawidłowo zamontowania, nie ma luzów, nie wysuwa się samoczynnie

- zwolnić przycisk blokady wrzeciona

Zakładanie końcówki roboczej na trzpieniu (końcówki do polerowania, tarcze tnące, tarcze ścierne, pasy ścierne)

- wcisnąć przycisk blokady wrzeciona (3)

- powoli przekręcać wrzeciono aż do zablokowania

- za pomocą klucza płaskiego poluzować nakrętkę mocującą

- wsunąć trzpień roboczą w uchwyt

- dokręcić nakrętkę mocująca

- w przypadku końcówek do polerowania na śrubę na końcu trzpienia nakręcić wymaganą końcówkę roboczą

- w przypadku tarcz odkręcić śrubę na końcu trzpienia, nałożyć tarczę pomiędzy dwie podkładki i dokręcić śrubą do trzpienia

- w przypadku rolek ściernych odkręcić śrubę na końcu trzpienia, nałożyć rolkę i dokręcić śrubą do trzpienia

- zwolnić przycisk blokady wrzeciona

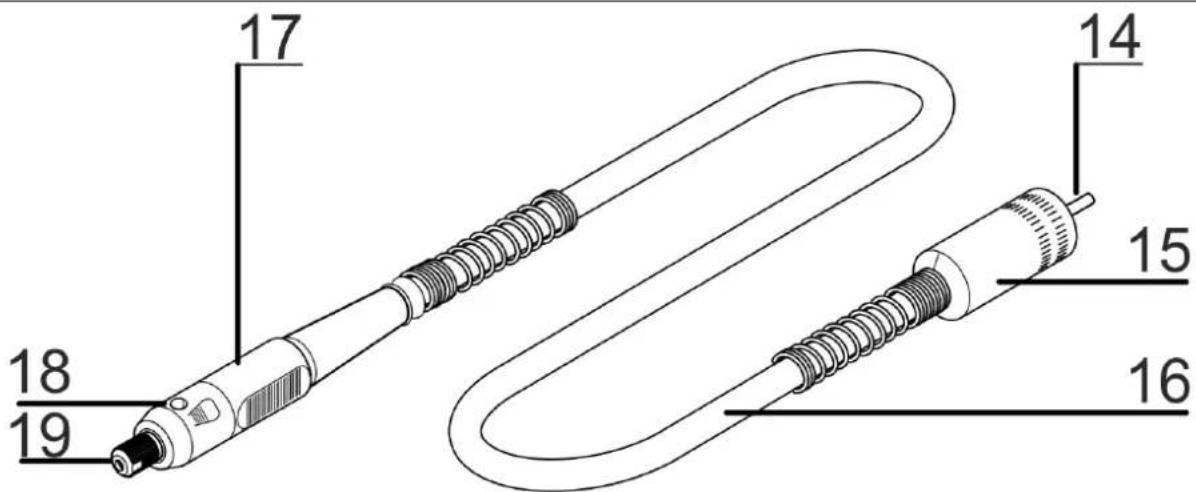

Zakładanie elastycznego wałka

- odkręcić nakrętkę kołnierza

- lekko wyciągnąć wał z pancerza elastycznego wałka

- wcisnąć przycisk blokady wrzeciona (3)

- powoli przekręcać wrzeciono aż do zablokowania

- za pomocą klucza płaskiego (12) odkręcić nakrętkę mocującą

- wyjąć zamocowany uchwyt końcówki roboczej

- wsunąć w otwór wał

- dokręcić nakrętkę mocującą

Zakładanie końcówki roboczej na wałek

- zablokować końcówkę wrzeciona w wałku za pomocą klucza imbusowego

- powoli przekręcać wrzeciono aż do zablokowania

- za pomocą klucza płaskiego (12) odkręcić nakrętkę mocującą

- wyjąć zamocowany uchwyt końcówki roboczej

- włożyć w otwór odpowiednią końcówkę roboczą

- dokręcić nakrętkę mocującą

- zwolnić wrzeciono

- sprawdzić, czy końcówka robocza jest prawidłowo zamontowania, nie ma luzów, nie wysuwa się samoczynnie

Stosowanie kołnierza do frezowania

• odkręcić nakrętkę kołnierza szlifierki (8)
• zamontować frez (patrz: zakładanie końcówki roboczej) tak, aby wystawał 40 mm od uchwytu
• nałożyć kołnierz do frezowania, dokręcić
• poluzować nakrętkę motylkową i korzystając ze skali na kołnierzu, ustawić pożądaną głębokość

Regulacja prędkości obrotowej

W zależności od potrzeb, można regulować prędkość obrotową wrzeciona w zakresie 10000 - 35000 rpm. Do regulacji prędkości służy pokrętło, umieszczone w górnej części korpusu urządzenia.

Ogólne zasady doboru prędkości obrotowej:

- wysoka prędkość do wykonywania operacji cięcia, fazowania, frezowania rowków w drewnie, do szlifowania i polerowania drewna lub metalu

- niska prędkość do obróbki tworzyw sztucznych lub innych materiałów o niskiej temperaturze topnienia

- niska prędkość do wiercenia w drewnie, w celu uniknięcia przegrzewania się końcówki roboczej

- bardzo niska prędkość przy polerowaniu i czyszczeniu za pomocą szczotek drucianych, w celu uniknięcia uszkodzenia szczotki (wyrywanie włosia)

- niska prędkość przy wiercenu bądź frezowaniu metali nieżelaznych. Można dodatkowo stosować olej lub smar, aby uniknąć przegrzewania się końcówki roboczej i krawędzi obrabianego materiału.

Orientacyjne prędkości obrotowe na poszczególnch ustawieniach

Ustawienie	Prędkość [rpm]
1	10000 - 14000
2	15000 - 19000
3	20000 - 24000
4	25000 - 29000
5	30000 - 34000
Max.	35000

Podczas pracy nie stosować nadmiernego docisku, ponieważ nie poprawi to rezultatów pracy. Dobierać końcówki robocze tak, aby praca była efektywna, a rezultat zgodny z oczekiwaniami..

7. Podłączanie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej.

Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w tabeli. Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy.

Okresowo sprawdzać stan techniczny kabla zasilającego. Nie ciągnąć za kabel zasilający.

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
<700	0,75	6

8. Włączanie urządzenia

Włącznik urządzenia znajduje się w rękojeści głównej. (rys. A, 5). W celu włączenia urządzenia należy wcisnąć przycisk włącznika. Urządzenie będzie pracować do momentu, w którym przycisk nie zostanie zwolniony

9. Użytkowanie urządzenia

Trzymać urządzenie za uchwyty z tworzywa sztucznego! Informacje ogólne:

Utrzymywać szczeliny wentylacyjne w czystości, aby zapobiegać przegrzaniu silnika.

Przed każdym użyciem sprawdzić, czy narzędzie robocze w uchwycie jest prawidłowo zamontowane. Narzędzie musi kowana w uchwycie narzędzia.

Upewnić się, że:

- narzędzie i prędkość są właściwie dobrane do zamierzonego zastosowania. Dostosowując narzędzie i prędkość do zaplanowanego zadania i obróbki, można wykonać pracę szybciej i efektywniej.

- Zawsze trzymać urządzenie z dala od twarzy. Wrzeciono osiąga prędkość max. 35000 rpm i w przypadku uszkodzenia końcówki roboczej może nastąpić jej gwałtowny wyrzut, co może spowodować uraz.

- Przed użyciem narzędzia należy się z nim zapoznać poprzez zapoznanie się z jego wagą i środkiem ciężkości. Użyć odpadu materiału, aby trochę poćwiczyć i nauczyć się, jak to narzędzie reaguje z różnymi ustawieniami prędkości.

- Do zadań wymagających precyzji, jak na przykład grawerowanie, polerowanie lub szlifowanie, dzięki wyprofilowaniu urządzenia można trzymać je jak długopis.

Ciecie:

- Używać wyłącznie nienaruszonych, nieuszkodzonych tarcz tnących. Wygięte, tępe lub w inny sposób uszkodzone tarcze tnące mogą się złamać.

- Nigdy nie używać tarczy tnącej do procesów polerowania bądź szlifowania!

- Posuwać się umiarkowanie podczas pracy i upewniać się, że tarcza tnąca nie zacięła się.

- Ciąć tylko krawędzią czołową, nie przekrzywiać tarczy podczas cięcia.

• Zawsze przesuwać tarczę tnącą przez obrabiany przedmiot w kierunku odwrotnym do rotacji tarczy
  Szlifowanie:
• Utrzymywać stały nacisk podczas szlifowania, aby zwiększyć żywotność ściernic i pasów ściernych.
• Podczas obróbki dokonywać kilku przejść po powierzchni.

Frezowanie:

- Do frezowania rowka używać kołnierza do frezowania, co zapewni pion prowadzenie.

- Frezować równomiernym ruchem do przodu, aby zapobiec przegrzanie frezu. Rytownictwo:

- Do grawerowania używać dostarczonego elastycznego walka, aby uzyskać precyzyjne prowadzenie narzędzia.

- Przytrzymać lekko uchwyt elastycznego wałka pod kątem, podobnie jak długopis. Ramię operatora powinno spoczywać na stole.

- Prowadzić frez do grawerowania po obrabianym przedmiocie z zastosowaniem lekkiego nacisku.

Ostrzeżenie przed gorącą powierzchnią

Upewnić się, że elastyczny wałek nie uformował pętli lub nie załamał się podczas operacja. Istnieje ryzyko, że wałek nagrzeje się i stopi pancerz. Nie dotykać uchwytu, jeśli jest gorący. Ryzyko poparzenia.

Polerowanie:

- Podczas polerowania obrabianego przedmiotu, poprowadzić narzędzie bez nadmiernego nacisku.

- Do polerowania biżuterii stosować wałek giętki.

Stosowanie szczotek ze stali nierdzewnej

- Podczas polerowania obrabianego przedmiotu, poprowadzić narzędzie bez nadmiernego nacisku.

- Do polerowania lub czyszczenia szczotką z drutem stalowym, wybrać najniższy poziom prędkości 1, aby zapobiec uszkodzeniu szczotki i materiału.

Tryb pracy: Cięcie

Do cięcia i przycinania na długość materiałów takich jak np. drewno, tworzywa sztuczne, aluminium, mosiądz lub metal a także wystające gwoździe lub wkręty:

- używać tarcz tnących

Tryb pracy: szlifowanie

Do szlifowania drewna, metalu lub stali:

- używać pasów ściernych

- lub tarcze ścierne

Do polerowania kamienia lub ceramiki:

- stosować głowice szlifierskie z tlenku glin

Do szlifowania lub gratowania płytek szklanych lub twardych, kruchych materiały takie jak ceramika:

- użyj kamienia szlifierskiego

Tryb pracy: Frezowanie

Do frezowania rowków, frezowania form, otworów lub przepusty w drewnie lub tworzywach sztucznych:

- użyć frezu do rowków z uchwytem pozycjonującym

Do wcinania lub rowkowania materiału, np. obróbki biżuterii:

- używać frezu z głowicą kulową

Tryb pracy: Grawerowanie

Do wykonywania grawerunków w materiałach takich jak metal, tworzywa sztuczne, szkło, ceramika, drewno lub skóra:

- używać diamentowych końcówek grawerskich oraz elastycznego wałka

Tryb pracy: polerowanie

Do polerowania tworzyw sztucznych lub metali szlachetnych, takich jak złoto i srebro:

- używać nasadek do polerowania

Tryb pracy: usuwanie rdzy (na przykład do usuwania rdzy z uszkodzonych obszarów w sektorze motoryzacyjnym):

- użyj szczotki ze stali nierdzewnej

Tryb pracy: Wiercenie

Do wiercenia otworów 3 mm lub 2 mm w metalu, drewnie lub tworzywa sztuczne:

- używać wierteł krętych HSS

10. Bieżące czynności obsługowe

Czyszczenie

Należy dołożyć starań, aby urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika były w miarę możliwości wolne od płyłu i zanieczyszczeń. Usunąć kurz czystą ściereczką bądź wydmuchać zanieczyszczenia za pomocą kompresora powietrza.

Zalecamy czyścić urządzenie po każdym użyciu.

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością mydła. Nie należy używać środków czyszczących bazujących na rozpuszczalniku, mogą one uszkodzić plastikowe części urządzenia.

Upewnić się, że woda nie może przenika do urządzenia!

rzewodu zasilającego

Okresowo sprawdzać stan przewodu zasilającego..

Nie pracować urządzeniem z uszkodzonym przewodem zasilającymi

W przypadku stwierdzenia uszkodzenia przewodu urządzenie oddać do serwisu w celu wymiany na sprawny.

Przechowywanie

Urządzenie przechowywać odłączone od zasilania, w chłodnym, ciemnym, suchym miejscu, poza zasięgiem dzieci, w miarę możliwości w oryginalnym opakowaniu.

11. Części zamienne i akcesoria

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji.

Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu najbliższego miejscu zamieszkania (lista serwisów na stronie www.dedra.pl) lub przesłać do Serwisu centralnego Dedra Exim. Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

1. Samodzielne usuwanie usterek

Problem	Przyczyna	Rozwiązanie
Maszyna nie działa	Przewód zasilający jest że podłączony lub uszkodzony	Wcisnąć głębiej wtyczkę do gniazdka, sprawdzić przewód zasilający. W przypadku stwierdzenia uszkodzenia przewodu zasilającego przekazać urządzenie do serwisu.
Maszyna nie działa	W gniazdku nie ma napięcia	Sprawdzić napięcie w gniazdku. Sprawdzić, czy nie zadziałał bezpiecznik.
Maszyna nie działa	Uszkodzony włącznik	Wymienić włącznik na nowy – przekazać urządzenie do serwisu.
Maszyna nie działa	Silnik nie ma mocy, rusza z trudem	Zuzyte szczotki. Wymienić na nowe – przekazać urządzenie do serwisu.
Maszyna nie działa	Czuć zapach spalonej izolacji	Silnik wymaga naprawy – przekazać urządzenie do serwisu.
Silnik przegrzewa się	Zapchane otwory wentylacyjne	Przedmuchać sprężonym powietrzem.
Efektywność pracy bardzo mała	Zużyta końcowka robocza	Wymienić końcówkę roboczą

13. Kompletacja urządzenia

Mini-szlifierka - 1 szt. Tarcze tnące - 4 szt. Frezy diamentowe - 2 szt. Filce polerskie - 4 szt. Trzpień do papierów ściernych - 1 szt. Papiery ścierne - 4 szt. Klucz - 1 szt. Kamienie szlifierskie - 8 szt. Gięłki wałek napedowy - 1 szt. Rękojeść dodatkowy - 1 szt. Prowadnica - 1 szt. Papiery ścierne - 8 szt. Trzpień do filców polerskich/Trzpień do tarcz tnących - 2 szt. Szczotka ze stali nierdzewnej - 2 szt. Tulejka zaciskowa - 1 szt. Wiertła - 2 szt. Kamień do wyrównywania kamieni szlifierskich - 1 szt.

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.
____ Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużyłego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.
Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.
Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.
Użytkownicy w krajach Unii Europejskiej
W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.
Pozbywanie się odpadów w krajach poza Unią Europejską
Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

1. Wykaz części na rysunkach złożeniowych

LP	Nazwa części	LP	Nazwa części
1	Uchwyt	14	Zaslepka szczotki elektrografitowej
2	Obudowa głowicy część prawa	15	Łozysko
3	Śruba	16	Stojan
4	Gniazdo końcówki roboczej	17	Płytka sterująca
5	Iuleja	18	Śruba
6	Obudowa gniazda końcówki roboczej	19	Zacisk przewodu
7	Łożysko	20	Odgięłka przewodu
8	Wirmik	21	Fasten
9	Sprężyna	22	Izolacja
10	Przycisk blokady	23	Przewód zasilający
11	Gniazdo szczotki elektrografitowej	24	Okablowanie wewnętrzne
12	Szczotkolzymacz	25	Włącznik
13	Szczotka elektrografitowa	26	Obudowa głowicy część lewa

Karta gwarancyjna

Na

Nr katalogowy ...... nr partii: ......

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnila się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadiłwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Urządzenie	24 miesiące, licząc od daly zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Końcówki robocze	Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się, aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Żastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. ("Formularz zgłoszenia reklamacji z tytułu gwarancji").

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania
   z wadliwego Produktu.
7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.
    Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

CZ Obsah

7. Pripojenie k sieti

• arba abrazyvinius diskus

Akmens arba keramikos poliravimui:
