Produkttyp	Mini-Winkelschleifer (Rotationswerkzeug) für Präzisionsarbeiten
Modell	DED7946Z1
Marke	DEDRA
Nennspannung	230 V / 50 Hz
Nennleistung	170 W
Drehzahlbereich	10.000 – 35.000 U/min (einstellbar über 5 Stufen + Maximum)
Schutzklasse	II (doppelte Isolierung)
Schutzgrad (IP)	IPX0 (kein Spritzwasserschutz)
Schalldruckpegel (LpA)	72 dB(A) (Unsicherheit KpA = 3 dB)
Schallleistungspegel (LwA)	83 dB(A) (Unsicherheit KwA = 3 dB)
Vibrationspegel (Handstück)	< 2,5 m/s² (Unsicherheit K = 1,5 m/s²)
Gewicht (netto)	ca. 0,5 kg (ohne Zubehör)
Spannzangenaufnahme	2,3 mm und 3,2 mm
Flexible Welle	Ja, im Lieferumfang enthalten für präzises Arbeiten
Zusatzhandgriff	Ja, im Lieferumfang enthalten
Führungsvorrichtung zum Fräsen	Ja, im Lieferumfang enthalten (Fräsflansch mit Tiefeneinstellung)
Lieferumfang (Zubehör)	Schneidscheiben, Diamantfräser, Polierfilze, Schleifpapier, Schleifsteine, Stahlbürsten, Bohrer, Spannhülse, Abziehstein u. v. m.
Anwendungsbereiche	Bohren, Fräsen, Schneiden, Gravieren, Polieren, Schleifen, Entrosten – geeignet für Holz, Metall, Kunststoff, Glas, Keramik, Schmuck
Betriebsart	S1 (Dauerbetrieb)
Wartung & Reinigung	Lüftungsschlitze sauber halten, Gehäuse mit feuchtem Tuch und Seife reinigen, keine Lösungsmittel, kein Wasser eindringen lassen
Sicherheitshinweise	Gehörschutz tragen, Gerät nicht ohne Aufsicht betreiben, flexible Welle nicht knicken, heiße Oberflächen nicht berühren
Garantie	24 Monate (gemäß Garantiekarte)

Häufig gestellte Fragen - DED7946Z1 DEDRA

Welche Drehzahl sollte ich zum Schneiden von Holz wählen?

Wählen Sie eine hohe Drehzahl (Stufe 5 oder Max.) für saubere Schnitte. Achten Sie darauf, dass die Schneidscheibe nicht klemmt.

Kann ich die flexible Welle auch zum Gravieren verwenden?

Ja, die flexible Welle eignet sich hervorragend zum Gravieren, da sie eine stiftartige Führung ermöglicht. Halten Sie sie leicht schräg wie einen Stift.

Wie reinige ich das Gerät richtig?

Reinigen Sie das Gehäuse mit einem feuchten Tuch und etwas Seife. Verwenden Sie keine lösungsmittelhaltigen Reiniger und achten Sie darauf, dass kein Wasser in das Gerät eindringt.

Was mache ich, wenn die Maschine nicht läuft?

Prüfen Sie zuerst das Netzkabel und die Steckdose. Ist der Schalter defekt oder die Sicherung durchgebrannt, wenden Sie sich an den Service. Ziehen Sie vor jeder Fehlersuche den Netzstecker.

Kann ich mit diesem Gerät in Beton bohren?

Nein, das Gerät ist nicht zum Bohren in Beton oder Naturstein geeignet. Es darf nur für leichte Materialien wie Holz, Kunststoff, Metall und Keramik verwendet werden.

Welche Spannzangen sind im Lieferumfang enthalten?

Das Gerät wird mit Spannzangen für 2,3 mm und 3,2 mm Schäfte geliefert. Andere Größen sind optional erhältlich.

Wie stelle ich die Drehzahl ein?

Die Drehzahl wird über einen Drehknopf am oberen Gerätekörper eingestellt. Es gibt 5 Stufen plus eine Maximalstellung, die von 10.000 bis 35.000 U/min reichen.

Warum wird das Gerät während des Betriebs heiß?

Überhitzung kann durch verstopfte Lüftungsschlitze verursacht werden. Reinigen Sie diese regelmäßig mit Druckluft. Vermeiden Sie zudem übermäßigen Druck auf das Werkstück.

Kann ich die Kohlebürsten selbst wechseln?

Der Wechsel der Kohlebürsten sollte von einem Fachservice durchgeführt werden, da das Gerät dafür geöffnet werden muss. Wenden Sie sich an den DEDRA-Service.

Welches Zubehör wird zum Polieren von Schmuck empfohlen?

Verwenden Sie die flexible Welle zusammen mit Polierfilzen und Polieraufsätzen. Arbeiten Sie mit niedriger Drehzahl, um ein Verschmieren zu vermeiden.

BEDIENUNGSANLEITUNG DED7946Z1 DEDRA

Bedienungsanleitung mit garantiekarte

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungs-anleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden. Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.

Kontakt

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

DE Inhaltsverzeichnis

1. Photos und Abbildungen
2. Gerätebeschreibung
3. Einsatzgebiete
4. Einsatzeinschränkungen
5. Technische Daten
6. Vorbereitungen vor dem Einsatz
7. Netzanschluss
8. Gerät einschalten
9. Gerätegebrauch
10. Gerätebedienung
11. Ersatzteile und Zubehör
12. Störungen selbst beseitigen
13. Gerätekomponenten

14. Garantieurkunde

15. Hinweis für die Benutzer zur Entsorgung von elektrischen und elektronischen Altgerä-ten

Übersetzung der Originalanleitung

Die Konformitätserklärung wurde dieser Anleitung separat beigefügt. Fehlende Konformitätserklärung ist nach Rücksprache bei Dedra Exim Sp. z o.o. einzuholen. Allgemeine Sicherheitsbestimmungen wurden dieser Anleitung als ein separates Heft beigefügt.

WARNUNG. Alle mit versehenen Warnungen und alle Hinweise gründlich lesen.

Bei Nichtbeachten der folgenden Warnungen und Sicherheitshinweise kann es zum elektrischen Schlag, einem Brand oder ernsthaften Verletzungen kommen.

Alle Warnungen und Hinweise für den künftigen Gebrauch aufbewahren.

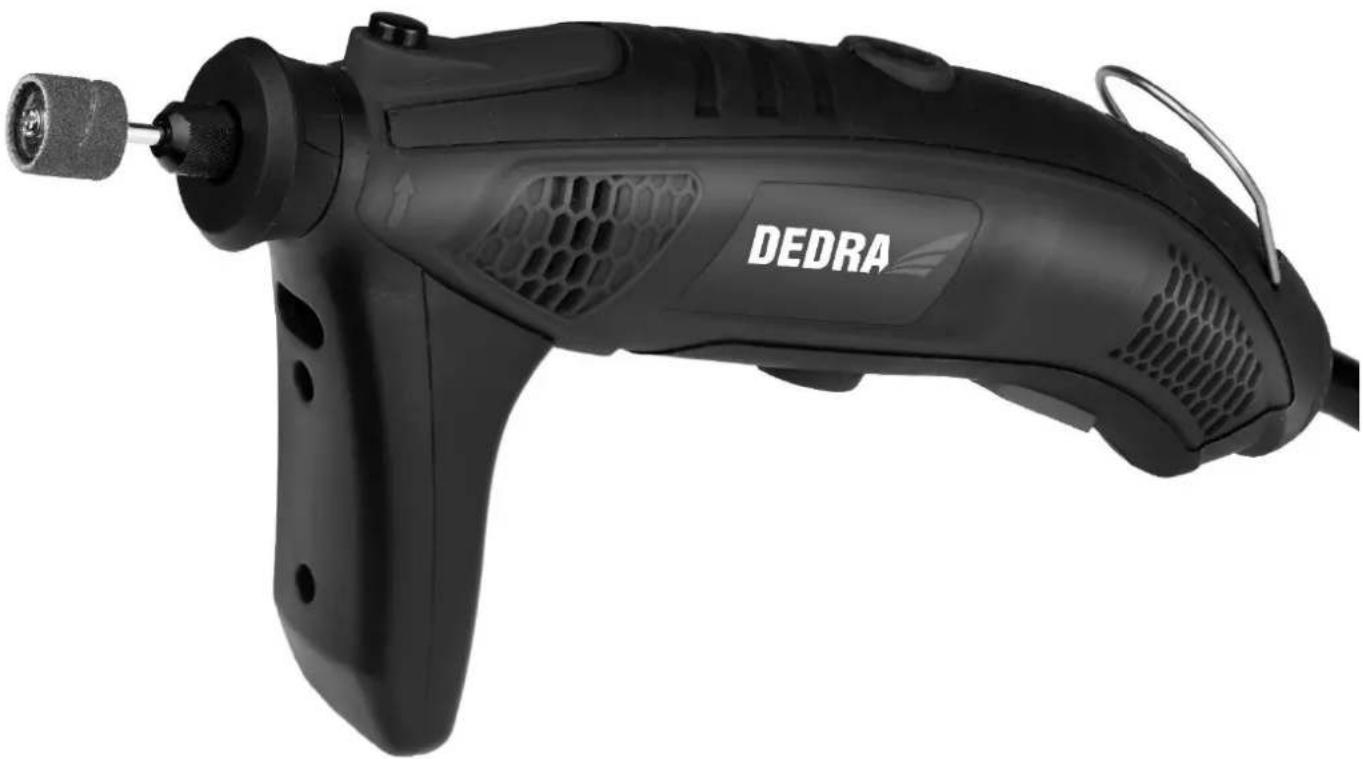

2. Gerätebeschreibung (Abb. A, B, C, D)

1. Drehzahlregler, 2. Bürstenhalter-Endkappe, 3. Spindelsperre, 4. Lüftungsschlitze, 5. Schalter, 6. Hilfs-Handgriff, 7. Fräsflansch, 8. Mutter, 9. Spindel, 10. Fräsflanschmutter, 11. Anhänger, 12. Schraubenschlüssel, 13.
   Innensechskantschlüssel, 14. Elastische Welle, 15. Verbindungsmutter, 16.
   Biegsamer Panzer, 17. Handgriff, 18. Wellensperre, 19. Arbeitsspitzenhalterung

3. Gerätebestimmung

Der Mini-Schleifer dient zur Durchführung präziser Arbeiten im Bereich Bohren, Fräsen, Schneiden, Gravieren oder Polieren. Er wird für Präzisionsarbeiten wie Modellbau, zur präzisen Bearbeitung von Holz und Metall, zum Polieren von Schmuck usw. verwendet.

Die Möglichkeit, eine elastische Welle zu verwenden, ermöglicht ein freies und sehr präzises Arbeiten.

Je nach Arbeitsgang kann die Nenndrehzahl der Arbeitsspitze im Bereich von 10.000 U/min bis 35.000 U/min eingestellt werden.

Durch den Einsatz einer zusätzlichen Halterung kann im Bereich von 0 bis 20 mm gefräst werden. Die zusätzliche Halterung ermöglicht das Arbeiten mit beiden Händen, was eine sichere Führung des Werkzeugs gewährleistet.

Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten, in Reparaturwerkstätten und bei Amateurarbeiten unter gleichzeitiger Einhaltung der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der Bedienungsanleitung enthalten sind, zu nutzen.

4. Einsatzeinschränkungen

Das Gerät darf nur gemäß den folgenden „Zulässigen Betriebsbedingungen“ betrieben werden".

Das Gerät darf nicht zum Schneiden von Keramikfliesen, zum Schneiden von großen Stahlelementen, für Arbeiten, die eine kontinuierliche Kühlung mit Wasser erfordern, zum Bohren in Beton und Naturstein verwendet werden.

Eigenhändige Änderungen des Geräteauf-baus, jegliche Umbauten bzw. Bedienungen, die in der Bedienungsanleitung nicht be-schrieben werden, gelten als rechtswidrig und führen zum sofortigen Verlust der Ga-rantieansprüche und der Gültigkeit der Kon-formitätserklärung.

Der Gerätegebrauch entgegen der Bestim-mung oder der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprüche.

Das Gerät darf nur gemäß den folgenden „Zulässigen Betriebsbedingungen“ betrieben werden".

! ACHTUNG

Der Gerätegebrauch entgegen der Bestim-mung oder der Bedienungsanleitung führt zum sofortigen Verlust der

Garantieansprü-che.

ZULÄSSIGE ARBEITSBEDINGUNGEN

S1 Dauerbetrieb

Vor Feuchtigkeit schützen

5. Technische Daten

Modell	DED7946Z1
Nennspannung [V/Hz]	230, 50
Nennleistung [W]	170
Schutzgrad gegen direkten Zugriff	IPX0
Schutzklasse gegen elektrischen Schlag	II
Drehzahlbereich [min-1]	Max. 35 000
Lärmemission
- LpA [dB(A)]	72
- Messunsicherheit (KpA) [dB(A)]	3
- LwA [dB(A)]	83
- Messunsicherheit (KwA) [dB(A)]	3
Vibrationspegel des Handstücks
- ah [m/s2]	<2,5
- Messunsicherheit K [m/s2]	1,5
Nettogewicht des Gerätes [kg]

Information zum Thema Vibrationen und Lärm

Der Gesamtwert der Vibrationen ah sowie die Messunsicherheit wurden gemäß der Norm EN 60745-1 ermittelt und in der Tabelle angegeben.

Die Geräuschemission wurde nach EN 60745-2-23 ermittelt, die Werte sind in der Tabelle oben angegeben.

! ACHTUNG

Der Lärm kann Gehörschäden herbeiführen, deshalb ist ein Gehörschutz bei der Arbeit zu tragen!

Der deklarierte Gesamtwert von Vibrationen / Lärmpegel wird nach einem standardmäßigen Prüfverfahren ermittelt und kann zum gegenseitigen Gerätevergleich verwendet werden. Der genannte Vibrations- / Lärmwert kann auch für eine Erstbeurteilung der Vibrations- / Lärmexposition verwendet werden Der Vibrations- / Lärmwert kann beim Vororteinsatz in Abhängigkeit von der Gebrauchsweise der Werkzeuge, insbesondere von der jeweiligen Werkstückbeschaffenheit, sowie von der erforderlichen Festlegung der Schutzmaßnahmen für den Bediener, von den deklarierten Werte abweichen. Um die Exposition unter den Ist-Einsatzbedingungen genau ermitteln zu können, sind alle Schritte des jeweiligen Prozesses zu berücksichtigen, die auch die Zeiträume umfassen, wenn das Werkzeug ausgeschaltet bzw. eingeschaltet bleibt, aber nicht eingesetzt wird.

6. Vorbereitungen vor dem Einsatz

! ACHTUNG

Alle nachfolgend beschriebenen Schritte müssen bei aus der Steckdose gezogenem Stecker durchgeführt werden!

Montage des Hilfs-Handgriffs

• Mutter des Schleiferflansches (8) abschrauben
• Hilfs-Handgriff (6) so anbringen, dass die Nuten und Verzahnungen am Griffring und am Gerätekopf übereinander liegen
• Griff mit Mutter des Hilfs-Handgriffs (10) festziehen

Anlagen eines 2,3 oder 3,2 mm Spannfutters

- Knopf der Spindelsperre (3) drücken

- Spindel langsam drehen, bis sie einrastet

- Spannmutter mit Schraubenschlüssel (12) lösen

- die angebrachte Arbeitsspitzenhalterung entfernen

- Halterung in die Spindelöffnung drücken (2,3 oder 3,2 mm)

- Spannmutter aufsetzen und festziehen

- Knopf der Spindelsperre lösen

Anwendung des Fräsflansches

- Mutter des Schleiferflansches (8) abschrauben

- den Fräser (siehe: Anlegen der Arbeitsspitze) so montieren, dass er 40 mm aus der Halterung herausragt

- Flansch zum Fräsen aufsetzen, festziehen

- Flügelmutter lösen und mit der Skala am Flansch die gewünschte Tiefe einstellen

Anlegen der Arbeitsspitze

- Knopf der Spindelsperre (3) drücken

- Spindel langsam drehen, bis sie einrastet

- Spannmutter mit Schraubenschlüssel lösen

- entsprechende Arbeitsspitze in die Halterung schieben

- Spannmutter anziehen

- überprüfen, ob die Arbeitsspitze richtig montiert ist, kein Spiel hat und nicht von selbst herausrutscht

- Knopf der Spindelsperre lösen

Aufsetzen der Arbeitsspitze auf den Stift (Polieraufsätze, Schneidscheiben, Schleifscheiben, Schleifgurte)

• Knopf der Spindelsperre (3) drücken
• Spindel langsam drehen, bis sie einrastet
• Spannmutter mit Schraubenschlüssel lösen
• Arbeitsstift in die Halterung schieben
• Spannmutter anziehen
• bei Polierspitzen die benötigte Arbeitsspitze auf die Schraube am Stiftende schrauben
• bei Scheiben die Schraube am Ende der Spindel lösen, Scheibe zwischen zwei Unterlegscheiben legen und mit der Schraube an der Spindel festziehen
• bei Schleifrollen die Schraube am Spindelende herausdrehen, die Rolle aufsetzen und mit der Schraube an der Spindel festziehen
• Knopf der Spindelsperre lösen

Anbringen der elastischen Welle

• Flanschmutter abschrauben
• Welle leicht aus dem elastischen Wellenpanzer ziehen
• Knopf der Spindelsperre (3) drücken
• Spindel langsam drehen, bis sie einrastet
• Spannmutter mit Schraubenschlüssel (12) lösen
• die angebrachte Arbeitsspitzenhalterung entfernen
• Welle in die Offnung schieben
• Spannmutter anziehen

Anlegen der Arbeitsspitze auf die Welle

• Spindelspitze in der Welle mithilfe eines Innensechskantschlüssels verriegeln
• Spindel langsam drehen, bis sie einrastet
• Spannmutter mit Schraubenschlüssel (12) lösen
• die angebrachte Arbeitsspitzenhalterung entfernen
• eine geeignete Arbeitsspitze in die Öffnung einführen
• Spannmutter anziehen
• Spindel lösen
• überprüfen, ob die Arbeitsspitze richtig montiert ist, kein Spiel hat und nicht von selbst herausrutscht

Drehzahlregelung

Je nach Bedarf können Sie die Spindeldrehzahl im Bereich von 10.000 - 35.000 U/min einstellen. Die Geschwindigkeit wird durch einen Drehknopf reguliert, der sich im oberen Teil des Gerätekörpers befindet.

Allgemeine Regeln zur Auswahl der Drehzahl:

- hohe Drehzahl zum Schneiden, Fasen, Nutenfräsen in Holz, zum Schleifen und Polieren von Holz oder Metall

- niedrige Geschwindigkeit für die Verarbeitung von Kunststoffen oder anderen Materialien mit niedrigem Schmelzpunkt

- niedrige Drehzahl zum Bohren in Holz, um eine Überhitzung der Arbeitsspitze zu vermeiden

- sehr niedrige Drehzahl beim Polieren und Reinigen mit Drahtbürsten um Bürstenschäden (Herausreißen der Borsten) zu vermeiden

- niedrige Drehzahl beim Bohren oder Fräsen von Nichteisenmetallen. Zusätzlich kann Öl oder Fett verwendet werden, um eine Überhitzung der Arbeitsspitze und der Werkstückkante zu vermeiden.

Ungefähre Drehzahlen bei den einzelnen Einstellungen

Einstellung	Geschwindigkeit [U/min]
1	10000 - 14000
2	15000 - 19000
3	20000 - 24000
4	25000 - 29000
5	30000 - 34000
Max.	35000

Üben Sie beim Arbeiten keinen übermäßigen Druck aus, da dies die Ergebnisse nicht verbessert. Wählen Sie die Arbeitsspitzen so aus, dass die Arbeit effektiv ist und das Ergebnis den Erwartungen entspricht.

7. Netzanschluss

Vor dem Netzanschluss des Gerätes sicherstellen, dass die Versorgungsspannung dem Wert laut dem Typenschild entspricht.

Die Elektroinstallation muss gemäß den grundlegenden Anforderungen an Elektroinstallationen hergestellt werden und die Anforderungen an den sicheren Gebrauch erfüllen. Die Parameter des Stromkabel-Mindestquerschnittes sowie des Sicherungsnennwertes hängen von der Geräteleistung ab und werden in der folgenden Tabelle aufgeführt:

Machinenleistung [W]	Min. Drahtschnitt [mm2]	Min. Sicherungsgröße Typ C [A]
<700	0,75	6

Die Netzinstallation muss von einem Fachelektriker verlegt werden. Bei erforderlichen Verlängerungskabeln darf der Leitungsquerschnitt den erforderlichen Wert nicht unterschreiten (s. Tabelle). Das Elektrokabel ist so zu verlegen, dass es beim Gerätebetrieb nicht durchschnitten wird. Nicht funktionsfähige Verlängerungskabel nicht gebrauchen. Technische Beschaffenheit des Versorgungskabels regelmäßig nachprüfen. Gerät nicht am Versorgungskabel ziehen.

8. Gerät einschalten

Der Geräteschalter befindet sich im Hauptgriff. (Abb. A, 5). Um das Gerät einzuschalten, drücken Sie den Netzschalter. Das Gerät läuft, bis die Taste losgelassen wird

9. Gerätegebrauch

Halten Sie das Gerät an den Kunststoffgriffen!

Allgemeine Informationen:

Halten Sie die Lüftungsschlitze sauber, um eine Überhitzung des Motors zu vermeiden.

Prüfen Sie vor jedem Gebrauch, ob das Arbeitswerkzeug richtig in der Halterung installiert ist.

Das Werkzeug muss fest in der Werkzeugaufnahme eingerastet sein.

Vergewissern Sie sich, dass:

• Werkzeug und Drehzahl für die vorgesehene Anwendung richtig gewählt sind. Indem Sie Werkzeug und Geschwindigkeit an die geplante Aufgabe und Bearbeitung anpassen, können Sie die Arbeit schneller und effizienter erledigen.
• Halten Sie das Gerät immer von Ihrem Gesicht fern. Die Spindeldrehzahl erreicht max. 35.000 U/min und wenn die Arbeitsspitze beschädigt ist, kann sie plötzlich herausgeschleudert werden, was zu Verletzungen führen kann.
• Machen Sie sich mit dem Werkzeug vertraut, indem Sie sein Gewicht und seinen Schwerpunkt kennenlernen, bevor Sie es verwenden. Verwenden Sie Materialüberreste, um ein wenig zu üben und zu erfahren, wie dieses Werkzeug mit verschiedenen Geschwindigkeitseinstellungen reagiert.
• Für Präzisionsaufgaben wie Gravieren, Polieren oder Schleifen lässt sich das Gerät dank seiner Profilierung wie ein Stift halten.

Schneiden:

• Verwenden Sie nur komplette, unbeschädigte Schneidscheiben. Verbogene, stumpfe oder anderweitig beschädigte Schneidscheiben können brechen.
• Verwenden Sie die Schneidscheibe niemals zum Polieren oder Schleifen!
• Gehen Sie bei der Arbeit gemäßigt vor und achten Sie darauf, dass das Schneidmesser nicht klemmt.
• Schneiden Sie nur mit der Vorderkante, verdrehen Sie die Scheibe beim Schneiden nicht.
• Schieben Sie die Schneidscheibe immer entgegen der Drehrichtung der Scheibe über das Werkstück

Schleifen:

• Halten Sie einen konstanten Schleifdruck aufrecht, um die Lebensdauer von Schleifscheiben und Schleifbändern zu erhöhen.
• Führen Sie während der Bearbeitung mehrere Durchgänge auf der Oberfläche durch.

Gravieren:

• Verwenden Sie zum Gravieren die mitgelieferte elastische Welle, um eine präzise Führung des Werkzeugs zu erreichen.
• Halten Sie den Griff der elastischen Welle leicht schräg, wie einen Stift. Der Arm des Bedieners sollte auf dem Tisch ruhen.
• Führen Sie den Gravierfräser mit leichtem Druck über das Werkstück.

Warnung vor heißer Oberfläche

Stellen Sie sicher, dass die elastische Welle während des Betriebs keine Schlaufe gebildet hat oder geknickt wurde. Es besteht die Gefahr, dass sich die Welle erwärmt und den Panzer schmilzt. Berühren Sie die Halterung nicht, solange sie heiß ist. Verbrennungsgefahr.

Polieren:

• Führen Sie das Werkzeug beim Polieren des Werkstücks ohne übermäßigen Druck.
• Verwenden Sie zum Polieren von Schmuck eine biegsame Welle.
  Verwendung von Edelstahlbürsten
• Führen Sie das Werkzeug beim Polieren des Werkstücks ohne übermäßigen Druck.
• Zum Polieren oder Reinigen mit einer Stahldrahtbürste die niedrigste
  Geschwindigkeitsstufe 1 wählen, um Bürsten- und Materialschäden zu vermeiden

Betriebsmodus: Schneiden

Zum Schneiden und Zuschneiden von Materialien wie z. B. Holz, Kunststoff, Aluminium, Messing oder Metall sowie herausragenden Nägeln oder Schrauben:

• Schneidscheiben verwenden

Betriebsart: Schleifen

Zum Schleifen von Holz, Metall oder Stahl:

• Schleifbänder verwenden

• oder Schleifscheiben

Zum Polieren von Stein oder Keramik:

- Schleifköpfe aus Aluminiumoxid verwenden

Zum Schleifen oder Entgraten von Glasfliesen oder harten, spröden Materialien wie Keramik:

• Schleifstein verwenden

Betriebsmodus: Fräsen

Zum Fräsen von Nuten, Fräsformen, Löchern oder Durchlässen in Holz oder Kunststoff:

- Nutfräser mit Positioniervorrichtung verwenden

Zum Einschneiden oder Nuten von Material, z. B. für die Schmuckbearbeitung:

• Fräser mit Kugelkopf verwenden

Betriebsmodus: Gravur

Zum Gravieren auf Materialien wie Metall, Kunststoff, Glas, Keramik, Holz oder Leder:

- Diamantgravurspitzen und eine elastische Welle verwenden

Betriebsart: Polieren

Zum Polieren von Kunststoffen oder Edelmetallen wie Gold und Silber:

• Polieraufsätze verwenden

Betriebsart: Entrosten (zum Beispiel zum Entrosten von Schadstellen im Automobilbereich):

• Edelstahlbürste verwenden

Betriebsmodus: Bohren

Zum Bohren von 3 mm oder 2 mm Löchern in Metall, Holz oder Kunststoff:

• HSS-Spiralbohrer verwenden

Fräsen:

- Zum Fräsen von Nuten Fräsflansch verwenden, um eine Führung im Lot zu gewährleisten.

- Schneiden Sie in einer gleichmäßigen Vorwärtsbewegung, um eine Überhitzung des Messers zu vermeiden.

10. Gerätebedienung

Reinigung

Es ist darauf zu achten, dass Sicherheitsvorrichtungen, Luftschlitze und das Motorgehäuse möglichst staub- und schmutzfrei gehalten werden. Entfernen Sie Staub mit einem sauberen Tuch oder blasen Sie Schmutz mit einem Luftkompressor aus.

Wir empfehlen, das Gerät nach jedem Gebrauch zu reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Seife. Verwenden Sie keine lösungsmittelhaltigen Reiniger, da diese die Kunststoffteile des Geräts beschädigen können.

Achten Sie darauf, dass kein Wasser in das Gerät eindringt!

Überprüfung des Netzkabels

Überprüfen Sie regelmäßig den Zustand des Netzkabels.

Betreiben Sie das Gerät nicht mit beschädigtem Netzkabel!

Übergeben Sie das Gerät bei Beschädigungen des Kabels an einen Service, um es durch ein funktionsfähiges ersetzen.

Aufbewahrung

Lagern Sie das Gerät vom Stromnetz getrennt an einem kühlen, dunklen, trockenen Ort, außerhalb der Reichweite von Kindern, möglichst in der Originalverpackung.

11. Ersatzteile und Zubehör

W Bei erforderlichem Ersatzteil- oder Zubehörkauf ist Kontakt mit dem Service der Fa. Dedra Exim aufzunehmen – siehe Kontaktangaben auf S. 1 dieser Anleitung. In der Ersatzteilbestellung ist die auf dem Typenschild angegebene Chargen-No und die Teilnummer gemäß der Übersichtszeichnung anzugeben.

Die Reparaturen während der Garantiedauer werden gemäß der Garantieurkunde durch-geführt. Das reklamierte Produkt ist zur Re-paratur in der jeweiligen Verkaufsstelle abzu-liefern (der Gerätehändler ist verpflichtet, das reklamierte Produkt in Empfang zu nehmen), an die nächstgelegene Reparaturwerkstatt (Liste der Reparaturwerkstätten siehe: www.dedra.pl) oder an den Zentralservice der Fa. Dedra Exim zu schicken. Die ausgefüllte Garantieurkunde ist mitzugeben. Nach Ablauf der Garantiedauer werden die Reparatu-ren durch den Zentralservice der Fa. Dedra Exim durchgeführt. Das beschädigte Produkt ist beim Service abzuliefern, die Sendungs-kosten werden vom Betreiber getragen.).

12. Störungen selbst beseitigen

Zuerst Stecker des Gerätes ziehen, erst dann Störungen selbst beseitigen

Problem	Ursache	Auflösung
Die Maschine läuft nicht	Das Stromkabel ist falsch angeschlossen oder beschädigt	Stecken Sie den Stecker tiefer in die Steckdose, überprüfen Sie das Netzkabel. Übergeben Sie das Gerät bei Beschädigung des Netzkabels an den Service.
	An der Steckdose liegt keine Spannung an	Überprüfen Sie die Spannung in der Steckdose. Überprüfen Sie, dass die Sicherung nicht durchgebrannt ist.
	Beschädigter Schalter	Tauschen Sie den Schalter gegen einen neuen aus - Gerät dem Service übergeben.
	Der Motor hat keine Leistung, er startet schwer	Abgenutzte Bürsten. Durch neue ersetzen - Gerät dem Service übergeben.
	Es riecht nach verbrannter Isolierung	Der Motor muss repariert werden - Gerät dem Service übergeben.
Der Motor überhitzt sich	Verstopfte Lüftungsöffnungen	Mit Druckluft durchblasen.
Die Arbeitseffizienz ist sehr gering	Die Arbeitsspitze ist abgenutzt	Arbeitsspitze auswechseln

13. Gerätekomponenten

Mini-Schleifer - 1 Stk. Schneidscheiben - 4 Stk. Diamantfräser - 2 Stk. Polierfilze - 4 Stk. Stift für Schleifpapier - 1 Stk. Schleifpapiere - 4 Stk. Schlüssel - 1 Stk. Schleifsteine - 8 Stk. Biegsame Antriebswelle - 1 Stk. Zusatzhandgriff - 1 Stk. Führung - 1 Stk. Schleifpapiere - 8 Stk. Stift für Polierfilze/Stift für Schneidscheiben - 2 Stk. Edelstahlbürste - 2 Stk. Spannhülse - 1 Stk. Bohrer - 2 Stk. Stein zum Nivellieren von Schleifsteinen - 1 Stk.

14. Nutzerinformationen über die abgabe von gebrauchten elektro- und elektronik-altgeräten (betrifft Haushalte)

Das hier abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling

von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde.

Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden Lokalvorschriften bestraft.

Nutzer in den EU-Ländern

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Das Entsorgen von Abfällen in Ländern außerhalb der EU Dieses Symbol betrifft nur EU-Länder.

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Garantiekarte

für

Katalognummer: .... Lotnummer: ....

(im Weiteren Produkt genannt)

Kaufdatum des Produkts: ......

Stempel des Verkäufers

Datum und Unterschrift des Verkäufers: ....

Erklärung des Benutzers:

Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der

Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte

enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

······

[Non-Text]

Datum und Ort

Unterschrift des Käufers

I. Haftung für das Produkt

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8, 05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.
2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.
3. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.
4. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.
5. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.

II. Garantiezeit

Elemente des Produkts, die mit der Garantie umfasst sind	Dauer des Garantieschutzes
Gerät	24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist
Arbeitsspitzen	Elemente, die nicht mit der Garantie umfasst sind.

III. Bedingungen der Inanspruchnahme der Garantie

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem

"Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.

1. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer.

2. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

3. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind:

a. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung;

b. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen;

c. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer; d Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden;

e. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen.

5 Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:

- Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden;

- Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen.

1. Achtung! Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

IV. Reklamationsverfahren

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.

2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.

3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").

5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt..

7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers.

8. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.

9. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).

10. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte. Die sich aus den Vorschriften über die Gewährleistung für Mängel von verkauften Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt.

Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków Tel. [phone], fax [phone] www.dedra.pl, [e-mail]
Adnotacje o dokonanych naprawach / Záznamy o provedených opravách / Záznamy o vykonaných opravách / Pastabos apie atliktą remontą / Piezīmes par veikto remontu / Feljegyzések az elvégzett javításokról / Mentiuni cu privire la reparațiile efectuate / Vermerke über ausgeführte reparationen

Data zgłoszenia do naprawy / Datum nahlášení k opravě / Dátum odovzdania do opravy / Atidavimo remontui data / Produkta nodošanas remontă datums / A javításra történő bejelentés dátuma / Data predării la reparație / Datum der Anmeldung zur Reparatur	Data wykonania naprawy / Datum provedení opravy / Dátum wykonania opravy / Remonto data / Remonta datums / A javítás dátuma / Data efectuării reparației / Datum der Ausführung der Reparatur	Zakres naprawy, opis czynności naprawczych / Rozsah opravy, popis úkonů / Rozsah opravy, opis wykonanych opravných činností / Remonto apimtis, remonto darbų aprašymas / Remonta apjoms, remontdarbu apraksts / A javítás tartalma, a javítási műveletek leírása / Domeniul de reparație, descrierea operațiilor de reparație / Umfang der Reparatur , Beschreibung der Tätigkeiten	Podpis wykonującego naprawę / Podpis opraváře / Podpis osoby vykonávajúcej opravu / Remontą atliekančio asmens parašas / Remonta veicēja paraksts / A javítást végző aláírása / Semnătura persoanei care a efectuat reparația / Unterschrift der die Reparatur ausführenden Person
