Typ produktu	Miniaturowy miernik prądu upływu AC
Marka	Sonel
Model	CMP-200
Funkcje pomiarowe	Prąd AC (upływ i obciążenie) do 200 A
Rozdzielczość (zakres 200 mA)	0.1 mA
Dokładność (zakres 200 mA)	±(5% + 8 cyfr)
Dokładność (zakres 2 A)	±(5% + 10 cyfr)
Dokładność (zakres 200 A)	±(2.5% + 10 cyfr)
Zakres częstotliwości	45...65 Hz
Wyświetlacz	LCD, 3½ cyfry (1999 zliczeń) z białym podświetleniem LED
Przytrzymanie danych	Tak (zatrzymuje odczyt)
Przytrzymanie maksimum	Tak (zatrzymuje maksymalny odczyt)
Automatyczne wyłączanie	Po ok. 15 minutach
Średnica szczęk cęgów	30 mm (1.2 cala)
Kategoria pomiarowa	CAT II 600 V
Stopień ochrony	IP40
Zasilanie	2 × baterie AAA 1.5 V (zalecane alkaliczne)
Wymiary (W×S×G)	182 × 61 × 34 mm
Waga (z bateriami)	225 g
Temperatura i wilgotność pracy	0 °C do 50 °C; maks. 90% RH (0-30 °C), 75% (30-40 °C), 45% (40-50 °C)
Temperatura i wilgotność przechowywania	-20 °C do 60 °C; maks. 80% RH
Maksymalna wysokość pracy	3000 m (10000 stóp)
Normy bezpieczeństwa	EN 61010-1, EN 61010-2-032
Czyszczenie	Miękka wilgotna ściereczka z łagodnym detergentem; bez rozpuszczalników
Wymiana baterii	Usuń śrubę, otwórz komorę, wymień na dwie baterie AAA

Często zadawane pytania - CMP-200 Sonel

Jak mierzyć prąd upływu AC za pomocą CMP-200?

Ustaw przełącznik obrotowy na odpowiedni zakres (200 mA, 2 A lub 200 A). Otwórz cęgi i umieść je wokół przewodu. Odczytaj pomiar na wyświetlaczu LCD. Aby uzyskać najlepszą dokładność, wyśrodkuj przewód w cęgach.

Jaka jest rozdzielczość i dokładność CMP-200?

Rozdzielczość: 0.1 mA (zakres 200 mA), 0.001 A (zakres 2 A), 0.1 A (zakres 200 A). Dokładność: ±(5% + 8 cyfr) dla 200 mA, ±(5% + 10 cyfr) dla 2 A, ±(2.5% + 10 cyfr) dla 200 A.

Jak korzystać z funkcji przytrzymania danych?

Naciśnij krótko przycisk HOLD, aby zatrzymać odczyt. Pojawi się 'HOLD'. Naciśnij ponownie, aby zwolnić.

Jak włączyć podświetlenie?

Naciśnij i przytrzymaj przycisk HOLD przez ponad 2 sekundy. Podświetlenie włącza się wraz z funkcją przytrzymania danych. Aby wyłączyć podświetlenie, naciśnij i przytrzymaj ponownie przez 2 sekundy.

Co to jest funkcja przytrzymania maksimum?

Naciśnij przycisk MAX, aby zatrzymać maksymalny odczyt. Pojawi się 'MAX'. Naciśnij ponownie, aby powrócić do trybu normalnego.

Jak wymienić baterie?

Ustaw przełącznik obrotowy w pozycji OFF. Usuń śrubę krzyżakową z tyłu. Otwórz komorę baterii i wymień dwie baterie AAA 1.5 V. Złóż ponownie.

Jakie środki ostrożności należy zachować?

Tylko wykwalifikowany personel powinien obsługiwać miernik. Nie mierz na obwodach przekraczających CAT II 600 V. Nie używaj w wilgotnych warunkach ani w środowiskach łatwopalnych. Zawsze ustaw przełącznik funkcji przed pomiarem.

Jak wyczyścić CMP-200?

Użyj miękkiej, wilgotnej ściereczki z łagodnym detergentem. Unikaj rozpuszczalników, proszków lub past, które mogą zarysować obudowę.

Co mierzy CMP-200?

Mierzy prąd upływu AC i prąd obciążenia w trzech zakresach: 200 mA, 2 A i 200 A.

Jaki jest czas automatycznego wyłączania?

Miernik automatycznie wyłącza się po około 15 minutach bezczynności, aby oszczędzać baterię.

INSTRUKCJA OBSŁUGI CMP-200 Sonel

Wersja 1.11 20.10.2023

Cyfrowy miernik CMP-200 przeznaczony jest do cęgowych po-miarów przemiennego prądu upływu.

Do najważniejszych cech przyrządu CMP-200 należą:

• wysoka rozdzielczość do 0,1 mA,
- samoczynne wyłączanie nieużywanego przyrządu,
- wyświetlacz 3 1/2 cyfry,
- podświetlenie wyświetlacza białym światłem,
• średnica cęgów 30 mm,
- bezpieczne, osłonięte szczęki pomiarowe,
- wzmocniona obudowa odporna na udary.

SPIS TREŚCI

1 Wstep 4
2 Bezpieczeństwo 5
3 Przygotowanie miernika do pracy...... 6
4 Opis funkcjonalny....7
5 Pomiary....8
5.1 Pomiar prądu....8
5.2 Funkcja HOLD.... 10
5.3 Podświetlenie wyświetlacza 10
5.4 Funkcja MAX.... 10
6 Wymiana baterii 10
7 Czyszczenie i konserwacja 11
8 Magazynowanie.... 11
9 Rozbiórka i utylizacja 11
10 Dane techniczne.... 12
10.1 Dane podstawowe.... 12
10.2 Dane eksploatacyjne 12
11 Producent 13

1 Wstęp

Dziękujemy za zakup cęgowego miernika zmiennego prądu upływu. Miernik CMP-200 jest nowoczesnym, wysokiej jakości przy-rządem pomiarowym, łatwym i bezpiecznym w obsłudze. Jednak przeczytanie niniejszej instrukcji pozwoli uniknąć błędów przy pomiarach i zapobiegnie ewentualnym problemom przy obsłudze miernika.

W niniejszej instrukcji posługujemy się trzema rodzajami ostrzeżeń. Są to teksty w ramkach, opisujące możliwe zagrożenia zarówno dla użytkownika, jak i miernika. Teksty rozpoczynające się słowem 'OSTRZEŻENIE:' opisują sytuacje, w których może dojść do zagrożenia życia lub zdrowia, jeżeli nie przestrzega się instrukcji. Słowo 'UWAGA!' rozpoczyna opis sytuacji, w której niezastosowanie się do instrukcji grozi uszkodzeniem przyrządu. Wskazania ewentualnych problemów są poprzedzane słowem 'Uwaga:',

OSTRZEŻENIE:

Przed użyciem przyrządu należy dokładnie przeczytać niniejszą instrukcję i zastosować się do przepisów bezpieczeństwa i zaleceń producenta.

OSTRZEŻENIE:

Miernik CMP-200 jest przeznaczony do cęgowych pomiarów prądu oraz prądu upływu. Każde inne zastosowanie niż podane w tej instrukcji może spowodować uszkodzenie przy rządu i być źródłem poważnego niebezpieczeństwa dla użytkownika.

OSTRZEŻENIE:

Miernik CMP-200 może być używany jedynie przez wykwalifikowane osoby posiadające odpowiednie uprawnienia do prac przy instalacjach elektrycznych. Posługiwanie się miernikiem przez osoby nieuprawnione może spowodować uszkodzenie przyrządu i być źródłem poważnego niebezpieczeństwa dla użytkownika.

2 Bezpieczeństwo

Aby zapewnić odpowiednią obsługę i poprawność uzyskiwanych wyników należy przestrzegać następujących zaleceń:

• przed rozpoczęciem eksploatacji miernika należy dokładnie zapoznać się z niniejszą instrukcją,
• przyrząd powinien być obsługiwany wyłącznie przez osoby odpowiednio wykwalifikowane i przeszkolone w zakresie BHP,
• należy zachować dużą ostrożność przy pracy z napięciami przekraczających 25 V AC RMS, gdyż stanowią one potencjalne zagrożenie porażeniem,
• przed przystąpieniem do pomiarów należy ustawić przełącznik w odpowiednim położeniu,
• nie wolno przekraczać maksymalnej wartości prądu dla danego zakresu,
• niedopuszczalne jest używanie:
  ⇒ miernika, który uległ uszkodzeniu i jest całkowicie lub częściowo niesprawny
  ⇒ miernika przechowywanego zbyt długo w złych warunkach (np. zawilgoconego)
• naprawy mogą być wykonywane wyłącznie przez autoryzowany serwis.

OSTRZEŻENIE:

Nigdy nie wolno przystępować do pomiarów, jeżeli użytkownik ma mokre lub wilgotne dłonie.

OSTRZEŻENIE:

Nie wolno dokonywać pomiarów w atmosferze grożącej wybuchem (np. w obecności gazów palnych, oparów, pyłów, itp.). W przeciwnym razie używanie miernika w tych warunkach może wywołać iskrzenia i spowodować eksplożję.

3 Przygotowanie miernika do pracy

Po zakupie miernika należy sprawdzić kompletność zawartości opakowania.

Przed przystąpieniem do wykonywania pomiarów należy:

• upewnić się, że stan baterii pozwoli na wykonanie pomiarów,
• sprawdzić czy obudowa miernika nie jest uszkodzona.

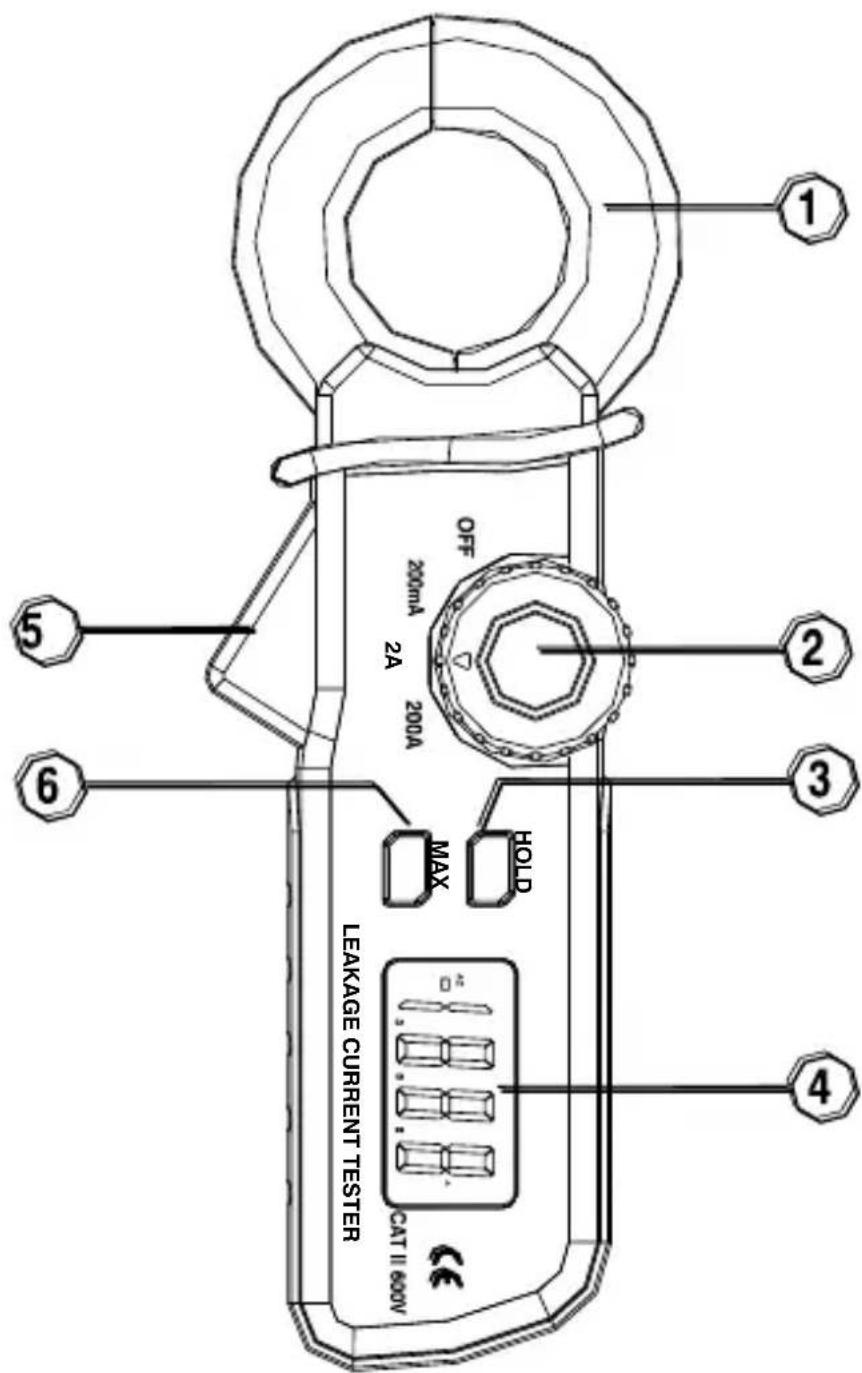

4 Opis funkcjonalny

CMP-200

1 cęgi
2 przełącznik obrotowy

• OFF – miernik wyłączony
• 200mA, 2A, 200A – podzakresy pomiarowe

3 przycisk HOLD

• funkcja Hold (zatrzymanie wyniku na wyświetlaczu)
• podświetlenie wyświetlacza

4 wyświetlacz LCD
5 dźwignia cęgów
6 przycisk MAX

5 Pomiary

5.1 Pomiar prądu

OSTRZEŻENIE:

Nie należy dokonywać pomiarów w obwodach o nieznanym potencjale. Nie wolno przekraczać maksymalnych wartości zakresów pomiaru prądu.

OSTRZEŻENIE:

Nie wolno przystępować do pomiarów, jeżeli przedział baterii jest otwarty.

Aby wykonać pomiar prądu należy:

• ustawić przełącznik funkcji na pożądany zakres, przy nieznanym zakresie pomiarów ustawić zakres najwyższy,
• otworzyć szczęki miernika i zacisnąć je całkowicie wokół przewodu,
• odczytać wynik pomiaru na wyświetlaczu,
  • w razie potrzeby wybrać niższy zakres pomiarowy.

Uwaga:

Podczas pomiarów prądu należy upewnić się, że szczęki miernika są w pełni zaciśnięte. W przeciwnym razie miernik nie będzie w stanie dokonać dokładnych pomiarów. Najdo-kładniejszy pomiar uzyskamy, kiedy przewód będzie znaj-dował się w centrum szczęk pomiarowych.

Na poniższych rysunkach pokazano przykładowe zastosowanie miernika.

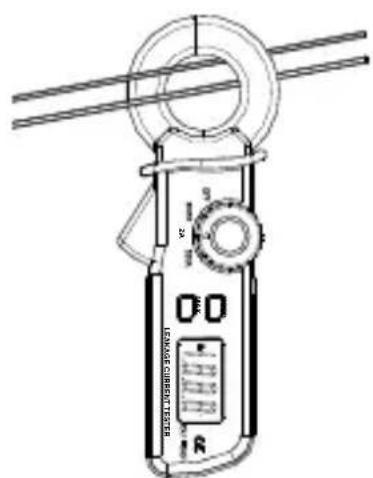

Pomiar prądu upływu.

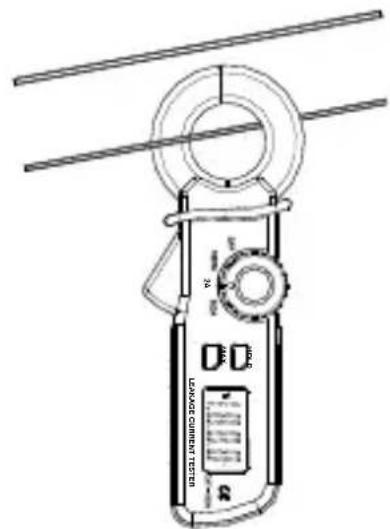

Pomiar prądu pobieranego.

5.2 Funkcja HOLD

Funkcja ta służy do zatrzymania wyniku pomiaru na wyświetlaczu. Celem włączenia funkcji nacisnąć krótko przycisk HOLD. Aby wyjść z tego trybu i powrócić do normalnego trybu funkcjonowania miernika należy ponownie nacisnąć przycisk HOLD. Symbol HOLD zniknie z wyświetlacza.

5.3 Podświetlenie wyświetlacza

Aby włączyć podświetlenie należy nacisnąć przycisk HOLD i przytrzymać go przez ponad dwie 2 sekundy. Spowoduje to również włączenie funkcji HOLD. Aby wyjść z trybu HOLD i powrócić do normalnego trybu funkcjonowania miernika należy krótko nacisnąć przycisk HOLD. W celu wyłączenia podświetlenia należy nacisnąć przycisk HOLD i przytrzymać go przez ponad dwie 2 sekundy.

5.4 Funkcja MAX

Funkcja ta umożliwia zatrzymanie na wyświetlaczu maksymalnego odczytu. Aby ją uruchomić nacisnąć przycisk MAX, na wyświetlaczu pojawi się symbol MAX, aby wyjść z trybu Max HOLD i powrócić do normalnego trybu funkcjonowania miernika należy ponownie nacisnąć przycisk MAX.

6 Wymiana baterii

Miernik CMP-200 jest zasilany z 2 baterii 1,5 V rozmiaru AAA. Zaleca się stosowanie baterii alkalicznych.

Uwaga:

Dokonując pomiarów przy wyświetlonym mnemoniku baterii należy się liczyć z dodatkowymi nieokreślonymi niepewno ściami pomiaru lub niestabilnym działaniem przyrządu.

Aby wymienić baterię należy:

• wyłączyć urządzenie i odkręcić śrubę z łbem krzyżowym mocującą pokrywę komory baterii znajdującej się z tyłu urządzenia,
• podnieść pokrywę komory baterii i wymienić dwa ogniwa AAA 1,5 V,
  • założyć zdjęta pokrywę i przykręcić wkręt mocujący.

7 Czyszczenie i konserwacja

Obudowę miernika można czyścić miękką, wilgotną flanelą używając ogólnie dostępnych detergentów. Nie należy używać żadnych rozpuszczalników, ani środków czyszczących, które mogłyby porysować obudowę (proszki, pasty itp.).

Układ elektroniczny miernika nie wymaga konserwacji.

8 Magazynowanie

Przy przechowywaniu przyrządu należy przestrzegać poniż-szych zaleceń:

• odłączyć od miernika przewody,
  • upewnić się, że miernik i akcesoria są suche,
• przy dłuższym okresie przechowywania należy wyjąć baterie.

9 Rozbiórka i utylizacja

Zużyty sprzęt elektryczny i elektroniczny należy gromadzić selektywnie, tj. nie umieszczać z odpadami innego rodzaju.

Zużyty sprzęt elektroniczny należy przekazać do punktu zbiórki zgodnie z Ustawą o zużytym sprzęcie elektrycznym i elektronicznym.

Przed przekazaniem sprzętu do punktu zbiórki nie należy samodzielnie demontować żadnych części z tego sprzętu.

Należy przestrzegać lokalnych przepisów dotyczących wyrzucania opakowań, zużytych baterii i akumulatorów.

10 Dane techniczne

10.1 Dane podstawowe

- „w.m.” oznacza wartość mierzoną wzorcową.

Pomiar prądu przemiennego

Zakres	Rozdzielczość	Dokładność
199,9 mA	0,1 mA	±(5% w.m. + 8 cyfr)
1,999 A	0,001 A	±(5% w.m. + 10 cyfr)
199,9 A	0,1 A	±(2,5% w.m. + 10 cyfr)

- zakres częstotliwości 45...65 Hz.

10.2 Dane eksploatacyjne

a) kategoria pomiarowa wg PN-EN 61010-1:2004....II 600 V
b) stopień ochrony obudowy wg PN-EN 60529 IP40
c) stopień zanieczyszczenia....2
d) zasilanie miernika....2 baterie 1,5 V rozmiar AAA
e) średnica cęgów....30 mm (1,2")
f) wskazanie przekroczenia zakresu ....symbol 0L
g) częstotliwość pomiarów......2 odczyty na sekundę
h) wyświetlacz......LCD, 3 ½ cyfry
i) wymiary....182 x 61 x 34 mm
j) masa miernika (z bateriami) 225 g
k) temperatura i wilgotność pracy.... 0..+30°C (wilg. do 90%), .... 30..40°C (wilg. do 75%) .... 40..50°C (wilg. do 45%)
I) temperatura przechowywania ....-25..+60°C (wilg. < 90%)
m) maks. wysokość pracy 3000 m
n) czas bezczynności do samowyłączenia...... ok. 15 minut
o) zgodność z wymaganiami norm.... PN-EN 61010-1 .....PN-EN 61010-2-032
p) standard jakości....ISO 9001

11 Producent

Prowadzącym serwis gwarancyjny i pogwarancyjny jest:

SONEL S.A.

ul. Wokulskiego 11

58-100 Świdnica

tel. [phone] (Biuro Obsługi Klienta)

e-mail: [e-mail]

internet: www.sonel.pl

Uwaga:

Do prowadzenia napraw serwisowych upoważniony jest jedynie SONEL S.A.

Wyprodukowano w Chińskiej Republice Ludowej na zlecenie SONEL S.A.
