CMP-200 - Multímetro Sonel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Medidor de corriente de fuga CA mini
Marca	Sonel
Modelo	CMP-200
Funciones de medición	Corriente CA (fuga y carga) hasta 200 A
Resolución (rango de 200 mA)	0.1 mA
Precisión (rango de 200 mA)	±(5% + 8 dígitos)
Precisión (rango de 2 A)	±(5% + 10 dígitos)
Precisión (rango de 200 A)	±(2.5% + 10 dígitos)
Rango de frecuencia	45...65 Hz
Pantalla	LCD, 3½ dígitos (1999 cuentas) con retroiluminación LED blanca
Retención de datos	Sí (congela la lectura)
Retención máxima	Sí (congela la lectura máxima)
Apagado automático	Después de aproximadamente 15 minutos
Diámetro de la pinza	30 mm (1.2")
Categoría de medición	CAT II 600 V
Protección de ingreso	IP40
Alimentación	2 pilas AAA de 1.5 V (se recomiendan alcalinas)
Dimensiones (Alto×Ancho×Profundo)	182 × 61 × 34 mm
Peso (incluyendo pilas)	225 g
Temperatura y humedad de funcionamiento	0 °C a 50 °C; máx. 90% HR (0-30 °C), 75% (30-40 °C), 45% (40-50 °C)
Temperatura y humedad de almacenamiento	-20 °C a 60 °C; máx. 80% HR
Altitud máxima de funcionamiento	3000 m (10000 pies)
Normas de seguridad	EN 61010-1, EN 61010-2-032
Limpieza	Paño suave y húmedo con detergente suave; sin disolventes
Cambio de pilas	Retire el tornillo, abra el compartimento, reemplace con dos pilas AAA

Preguntas frecuentes - CMP-200 Sonel

¿Cómo mido la corriente de fuga CA con el CMP-200?

Ajuste el interruptor giratorio al rango apropiado (200 mA, 2 A o 200 A). Abra la pinza y colóquela alrededor del conductor. Lea la medición en la pantalla LCD. Para obtener la mejor precisión, centre el conductor en la pinza.

¿Cuál es la resolución y precisión del CMP-200?

Resolución: 0.1 mA (rango de 200 mA), 0.001 A (rango de 2 A), 0.1 A (rango de 200 A). Precisión: ±(5% + 8 dígitos) para 200 mA, ±(5% + 10 dígitos) para 2 A, ±(2.5% + 10 dígitos) para 200 A.

¿Cómo uso la función de retención de datos?

Presione brevemente el botón HOLD para congelar la lectura. Aparecerá 'HOLD'. Presione nuevamente para liberar.

¿Cómo activo la retroiluminación?

Presione y mantenga presionado el botón HOLD durante más de 2 segundos. La retroiluminación se enciende junto con la retención de datos. Para apagar la retroiluminación, presione y mantenga presionado nuevamente durante 2 segundos.

¿Qué es la función de retención máxima?

Presione el botón MAX para congelar la lectura máxima. Aparecerá 'MAX'. Presione nuevamente para volver al modo normal.

¿Cómo cambio las pilas?

Gire el interruptor giratorio a OFF. Retire el tornillo de cabeza Phillips en la parte posterior. Abra el compartimento de las pilas y reemplace las dos pilas AAA de 1.5 V. Vuelva a ensamblar.

¿Qué precauciones de seguridad debo tomar?

Solo personal calificado debe operar el medidor. No mida en circuitos que excedan CAT II 600 V. No lo use en condiciones húmedas o entornos inflamables. Siempre ajuste el interruptor de función antes de medir.

¿Cómo limpio el CMP-200?

Use un paño suave y húmedo con detergente suave. Evite disolventes, polvos o pastas que puedan rayar la carcasa.

¿Qué mide el CMP-200?

Mide corriente de fuga CA y corriente de carga en tres rangos: 200 mA, 2 A y 200 A.

¿Cuál es el tiempo de apagado automático?

El medidor se apaga automáticamente después de aproximadamente 15 minutos de inactividad para conservar la duración de las pilas.

MANUAL DE USUARIO CMP-200 Sonel

Versión 1.11 20.10.2023

La pinza digital CMP-200 esta diseñada para la medida de corrientes de fugas y bajas intensidades en AC.

Las principales características de la CMP-200 son:

• Alta resolución, hasta 0,1 mA AC,
• Autoapagado,
• display de 3 12 digitos,
• retroliluminación de la pantalla
• diámetro interno del maxilar 30 mm
• mordaza con protección de seguridad,
• carcasa de doble moldeado.

ÍNDICE

1 Introducción 30
2 Seguridad 31
3 Preparación para el funcionamiento...... 31
4 Descripción 32
5 Medidas.... 33
5.1 Medidas en corriente alterna.... 33
5.2 Función DATA HOLD 34
5.3 Iluminación display.... 35
5.4 Función DATA MAX HOLD Function 35
6 Cambio de baterías 35
7 Limpieza y mantenimiento.... 35
8 Almacenamiento 36
9 Desmontaje y utilización 36
10 Datos técnicos 37
10.1 Datos básicos.... 37
10.2 Datos de uso 37
11 Fabricante.... 38

1 Introducción

Gracias por la compra de nuestra pinza amperimétrica para medida de fugas CMP-200; es un dispositivo moderno de medición de alta calidad, fácil y seguro de usar. Lea estas instrucciones para evitar errores de medición y prevenir posibles problemas relacionados con el funcionamiento del equipo.

En este manual se aplican tres tipos de avisos. Se trata de textos en los marcos, que describen los posibles peligros tanto para el usuario como para el equipo. 'PRECAUCION:' describe situaciones que pueden conllevar un riesgo para la vida o la salud si no se observan las recomendaciones descritas en el manual. 'ATENCION!' describe situaciones en las que la inobservancia de lo descrito en el manual puede causar daños al equipo. La indicación de posibles problemas esta precedida de la palabra 'Atención:'.

PRECAUCION:

Antes de utilizar el instrumento lea atentamente este manual y observe las normas de seguridad y recomendaciones especificadas por el fabricante

PRECAUCION:

La CMP-200 es una pinza diseñada para medida de corrientes de fuga y bajas corrientes en AC; el uso de este equipo para otra aplicación puede causar problemas tanto al usuario como al propio instrumento.

PRECAUCION:

La pinza CMP-200 solo debe ser utilizada por personal con cualificación adecuada para trabajar en instalaciones eléctricas.

2 Seguridad

Para garantizar un uso correcto y unas mediciones adecuadas es necesario seguir las siguientes recomendaciones:

• Antes de utilizar el equipo familiarícese con el comprendiendo lo descrito en este manual,
• El equipo solo debe ser utilizado por personal cualificado, siguiendo las normas de seguridad vigentes,
• Tenga cuidado al realizar mediciones con valores superiores a 25 V _rms AC o 35 V DC. Estas tensiones son consideradas peligrosas,
• Antes de realizar la medición ponga el conmutador de selección en la posición adecuada,
• No supere los rangos de medida,
• No utilizar el equipo si::
  ⇒ Esta dañado, total o parcialmente
  ⇒ Ha estado almacenado durante mucho tiempo en condiciones inadecuadas (p.e. elevada humedad)
• Para cualquier reparación solo esta autorizado el servicio técnico del propio fabricante.

PRECAUCION: No realice mediciones con las manos mojadas.

ATENCION: No utilice el equipo en atmósferas o instalaciones con riesgo de incendio o explosión.

3 Preparación para el funcionamiento

Cuando compre el equipo examine detenidamente el contenido del embalaje.

Ante de comenzar a medir compruebe:

- Que las pilas o baterías están en las condiciones adecuadas,

- Que el instrumento no se encuentre dañado.

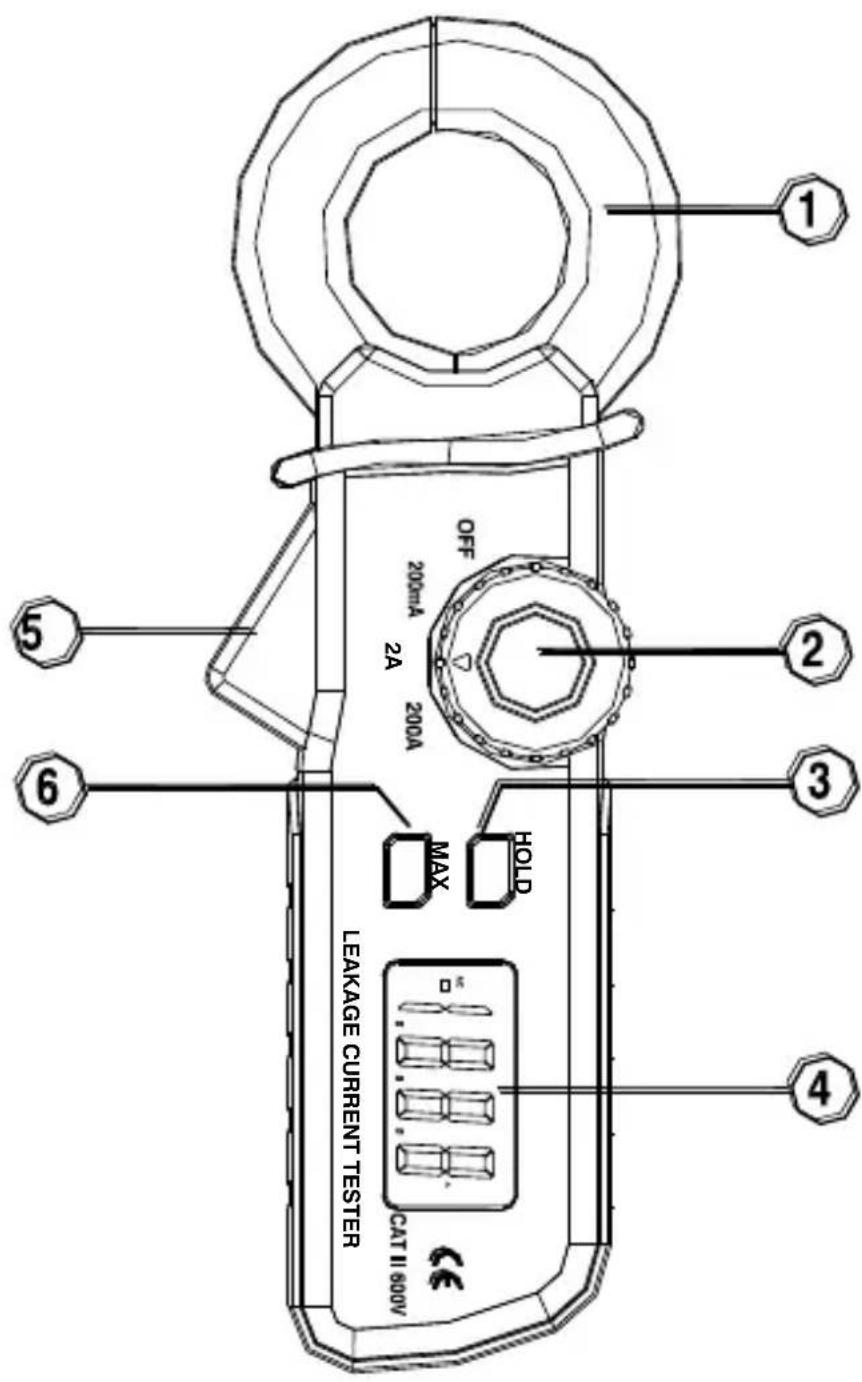

4 Descripción

CMP-200

1 mordaza
2 selector

• OFF – apagado
  • 200mA, 2A, 200A – rangos de medida

3 pulsador HOLD

• Función Data Hold
• Función Back Light

4 pantalla LCD
5 gatillo para apertura de la mordaza
6 función data MAX hold

5 Medidas

5.1 Medidas en corriente alterna

PRECAUCION:

No realice mediciones en circuitos donde pueda superar la corriente máxima admitida por el instrumento.

PRECAUCION:

No realice mediciones si el compartimento de la batería esta abierto.

Para realizar mediciones de corriente alterna es necesario realizar las siguientes acciones:

• Ponga el conmutador en el rango adecuado. Si desconoce el valor a medir seleccione primero el rango mas elevado
• Abra la mordaza y abrace el cable a medir
• Lea el resultado en la pantalla,
• Pase a un rango inferior en caso de ser necesario.

Atención:

Durante la medición asegúrese de que la mordaza esta colocada adecuadamente y bien cerrada. Para una mayor precisión los cables deben estar centrados en la mordaza.

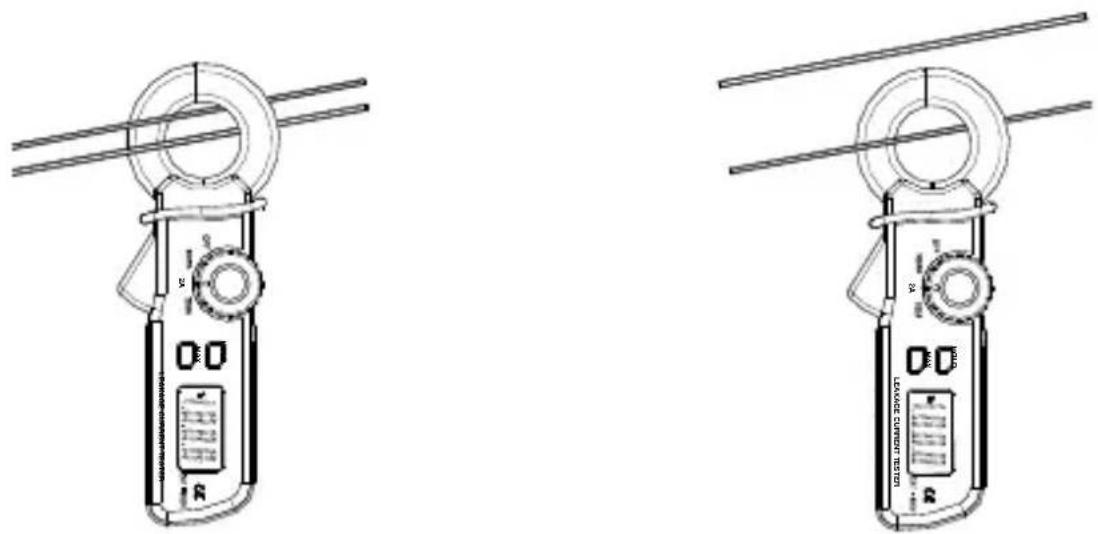

Ver los siguientes dibujos como ejemplos de las aplicaciones:

Medida de corriente de fuga Medida de corriente

5.2 Función DATA HOLD

Para congelar la lectura en la pantalla LCD presione el botón HOLD. La el símbolo HOLD aparecerá en el LCD mientras el equipo este en el modo Data Hold. Para volver a la lectura

instantánea vuelva a pulsar “Hold Backlight”. El símbolo HOLD desaparecerá de la pantalla.

5.3 Iluminación display

Mantenga pulsado el botón HOLD durante 2 segundos para activar la iluminación. Esto sctiva tambien la función Data Hold. Para salir de la función Data Hold y pasar al modo de medida normal presione un momento el botón HOLD. Para desactivar la iluminación presione durante 2 segundos el botón HOLD.

5.4 Función DATA MAX HOLD Function

Para congelar el valor máximo de lectura en la pantalla LCD, presione el botón MAX. El símbolo MAX aparecerá en el LCD mientras el equipo este en el modo Max hold. Para volver al modo normal de funcionamiento presione el botón MAX.

6 Cambio de baterías

La pinza CMP-200 se suministra con dos pilas 1,5 V AAA. Se recomienda utilizar únicamente pilas alcalinas.

Para suStituir las pilas es necesario::

• Ponga en conmutador en OFF y quite el tornillo trasero tipo Phillips,
• Abra el compartimento de baterías y sustituya las pilas tipo 1,5 V AAA,
  • Cierre el compartimento de baterías y coloque el tornillo.

7 Limpieza y mantenimiento

La carcasa del equipo puede limpiarse con un paño suave, humedecido con detergente. No utilice disolventes o productos de limpieza que puedan rayar la carcasa (polvos, pastas, etc

La parte electrónica no necesita mantenimiento.

8 Almacenamiento

Para el almacenamiento del equipo, hay que seguir las siguientes instrucciones:

• limpiar bien el medidor y comprobar que este seco,
• para un almacenamiento prolongado se deben quitar las pilas

9 Desmontaje y utilización

Los residuos de aparatos eléctricos y electrónicos deben ser recogidos por separado, es decir, no depositar con los residuos de otro tipo.

El dispositivo electrónico debe ser llevado a un punto de recogida conforme con la Ley de residuos de aparatos eléctricos y electrónicos.

Antes de llevar el equipo a un punto de recogida no se debe desarmar cualquier parte del equipo.

Hay que seguir las normativas locales en cuanto a la eliminación de envases, baterías usadas y acumuladores.

10 Datos técnicos

10.1 Datos básicos

• „v.m.” significa valor medido.

Medida corriente AC

Rango	Resolución	Precisión
199,9 mA	0,1 mA	±(5% v.m. + 8 dígitos)
1,999 A	0,001 A	±(5% v.m. + 10 dígitos)
199,9 A	0,1 A	±(2,5% v.m. + 10 dígitos)

a) Categoría de seguridad, según EN 61010-1 .....II 600 V
b) Grado de protección, según EN 60529.....IP40
c) Grado de polución....2
d) Alimentación dos pilas 1,5 V AAA
e) Diámetro interno maxilar 30 mm (1,2")
f) Indicación sobre-rango .... OL
g) Tiempo de muestreo.... 2 lecturas/ segundo
h) Display......LCD, 3½ digitos (1999 cuentas)
i) Dimensiones....182 x 61 x 34 mm
j) Peso (con pilas)....225 g
k) Temperatura y humedad de uso ....0°C a 30°C max. 90% H.R. ....30°C a 40°C max. 75% H.R. ....40°C a 50°C max. 45% H.R.
I) Temperatura y humedad de almacenamiento .....-20 a 60°C max. 80% H.R.
m) Altitud máxima de uso 3000 m
n) Autoapagado....aprox. 15 min
o) Cumple con lo especificado en:....EN 61010-1 y EN 61010-2-032
p) Calidad según....ISO 9001

11 Fabricante

El fabricante del equipo, que presta la garantía y el servicio post-venta es:

SONEL S.A.

Wokulskiego 11

58-100 Świdnica

Polonia

tel. [phone] (Servicio al cliente)

e-mail: [e-mail]

internet: www.sonel.com

Note:

Para el servicio técnico solo esta autorizado el fabricante.
